Содержание

Дренажная система и ее виды

Ко мне часто обращаются товарищи за помощью в усилении фундамента и стен дома. Когда я приходил к ним на участок, чтобы понять проблему и дать ответ по вопросу, то видел отсутствие хорошо спланированного дренажа.

Многие начинающие строители перед возведением дома не продумывают дренажную систему. В результате под воздействием талых вод, дождевых ливней, которые никуда не утилизируются, разрушается фундамент, стены начинают давать трещины.

Какова роль дренажа

Роль дренажной системы заключается в понижении уровня грунтовых вод, отвода дождевых и талых вод при облагораживании территории и возведении различных строений. Так дренажные системы защищают участки от избытка влаги и играют очень важную роль при обустройстве придомовых участков, дорог, пешеходных дорожек в парках и скверах.

Излишняя влага от скопления дождевых и талых вод не только доставляет неудобства при передвижении по территории, но и оказывает разрушительное воздействие на фундамент дома.

Кроме того, повышенная влажность цокольного этажа является благоприятной средой для образования плесени, грибка и болезнетворных бактерий.

Советую продумывать и подготавливать перед возведением дома качественную дренажную систему, которая в несколько раз увеличивает срок эксплуатации фундамента здания. Не рекомендую забывать об отмостках и бетонной площадке на придомовой территории. Еще раз повторю, что все это необходимо делать заранее, до строительства дома, так как установка связана с большим объемом земельных работ. Если нужно защитить свой участок от переизбытка влаги, то для территории и дома советую установить несколько видов дренажа.

Виды дренажной системы

Я выделяю несколько типов дренажа при обустройстве загородного дома:

точечный;
линейный;
пристенный;
кольцевой;
подземный.

Например, для отвода талых и дождевых вод с поверхности участка использую линейный и точечный дренаж. К ним относятся системы поверхностного водоотвода.

А теперь поговорим более подробно о том, что такое точечный и линейный дренаж.

Точечный

Точечный дренаж предназначен для локального сбора воды под водосточными трубами и в тех местах, где наиболее вероятно образование луж. Опираясь на свой опыт, советую устанавливать точечный водоотвод на небольших участках, где требуется быстрое и эффективное удаление воды, например: на въездах и выездах, при входе в дом, на площадке для автомобиля и дорожках.

А вот какие элементы системы точечного водоотвода нужно использовать:

дождеприемник или сливной водосток. Это емкость прямоугольной формы с отводами для присоединения к ливневой канализации. Когда будете выбирать дождеприемник, покупайте модели со специальными корзинами для сбора мусора, а также затворы для удаления неприятных запахов. Благодаря корзинам у вас не будет засоряться ливневую канализацию. Высоту дождеприемника можно нарастить, составив несколько модулей в «колодец»;
сливной водоотвод или отстойник. Он предотвращает загрязнение дождевой воды при отводе ее в почву. Двухсекционная конструкция позволит вам наблюдать за состоянием сливного водоотвода, и дает возможность очищать его по мере необходимости. Сливной водоотвод оборудую специальной ловушкой спертого воздуха, которая препятствует образованию неприятных запахов;
сливные трапы. Это лоток для сбора воды, сифон и решетку. Советую устанавливать конструкцию вровень с поверхностью участка. Подобный монтаж обеспечивает быстрый сбор воды даже при небольшом уклоне поверхности;
ливневые заслонки препятствуют обратному току воду и не дают системе переполниться во время сильных дождей или таяния большого количества снега.

Сверху дождеприемник закрываю ячеистой решеткой из чугуна, стали или пластика. Это нужно, чтобы в него не попадали птицы и другой твердый или тяжелый мусор, который может повредить стенки конструкции или создать затор для сливной воды.

Я рекомендую вести монтаж точечного дренажа комплексно с линейным. Такая конструкция отводит скопившуюся влагу в ливневую канализацию, что помогает избежать застаивания влаги и, следовательно, не образуется неприятный запах.

Линейный дренаж

Линейный дренаж – это сеть углубленных каналов и пескоуловителей, защищенных решетками. Она отвечает за отвод влаги от фундамента и отмостки, а также помогает избежать образования луж на участке и ливневых потоков после обильных осадков. Линейный дренаж эффективно защитит вашу территорию придомового участка от слякоти и грязи.

А вот и составляющие элементы конструкции линейного водоотвода:

водоотводные лотки делают из пластика, бетона и полимербетона. Я их укладываю в специальные желоба. Лотки беспрепятственно отводят воду до ливневой канализации;
решетками я закрываю верхнюю часть лотков. Они защищают водосток от крупного мусора и принимают на себя основную нагрузку, а также создают безопасные условия для передвижения людей, домашних животных и транспорта;
пескоуловители оснащены специальными съемными корзинами для сбора мелких камней, песка и другого мелкого мусора. Благодаря им в ливневую канализацию поступает уже очищенная вода.

Чтобы сделать линейный дренаж на участке, я заблаговременно подготавливаю поверхность, делаю уклон в сторону лотков системы. Сам по себе линейный дренаж позволяет охватить большую площадь участка, а правильно спроектированный и реализованный водоотвод предохраняет фундамент и отмостку здания от разрушения, а также предотвращает попадание стоков в цоколи и подвалы.

Пристенный

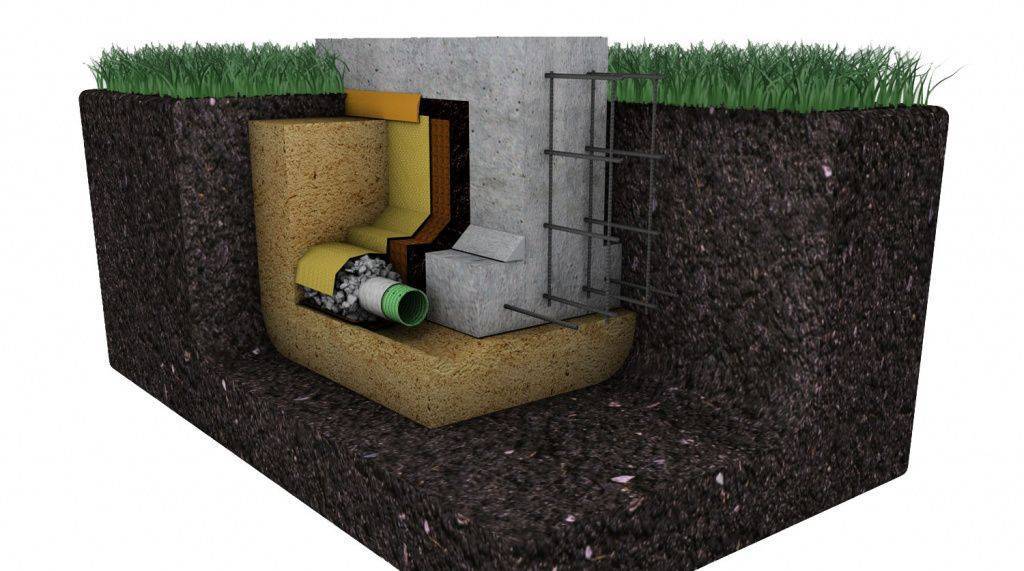

Пристенный дренаж закрытого типа нужен для отвода излишней влаги, которая поступает из грунтовых вод и оказывает разрушительное воздействие на фундамент дома. Исходя из своего многолетнего опыта, рекомендую устанавливать пристенный дренаж в доме с цокольным или подвальным помещением с высоким уровнем грунтовых вод или болотистой местности. Основная характеристика пристенного дренажа это его близкая расположенность к фундаменту дома не далее, чем на 1 метр на уровне подошвы фундамента.

Пристенный дренаж собираю из перфорированных дренажных труб в виде замкнутого вокруг дома контура и обустраиваю его либо с самопроизвольным отводом воды, либо с применением колодцев, оборудованных откачивающими устройствами.

Пристенное водоотведение, советую, выполнять до засыпки котлована фундамента. Такой вариант поможет вам сэкономить силы и деньги на земляных работах.

Кольцевая дренажная система

Кольцевую дренажную систему я обычно устанавливаю, когда дом уже построен и сооружение пристенного дренажа невозможно или затруднено. Сооружаю замкнутую, кольцевую укладку дренажных труб в траншею на расстоянии от 3 до 5 м от фундамента по всему периметру дома.

Кольцевое водоотведение будет эффективно работать весной и осенью. Именно в эти сезоны происходит основная нагрузка на фундамент из-за понижения температуры и расширения влаги.

Подземный дренаж

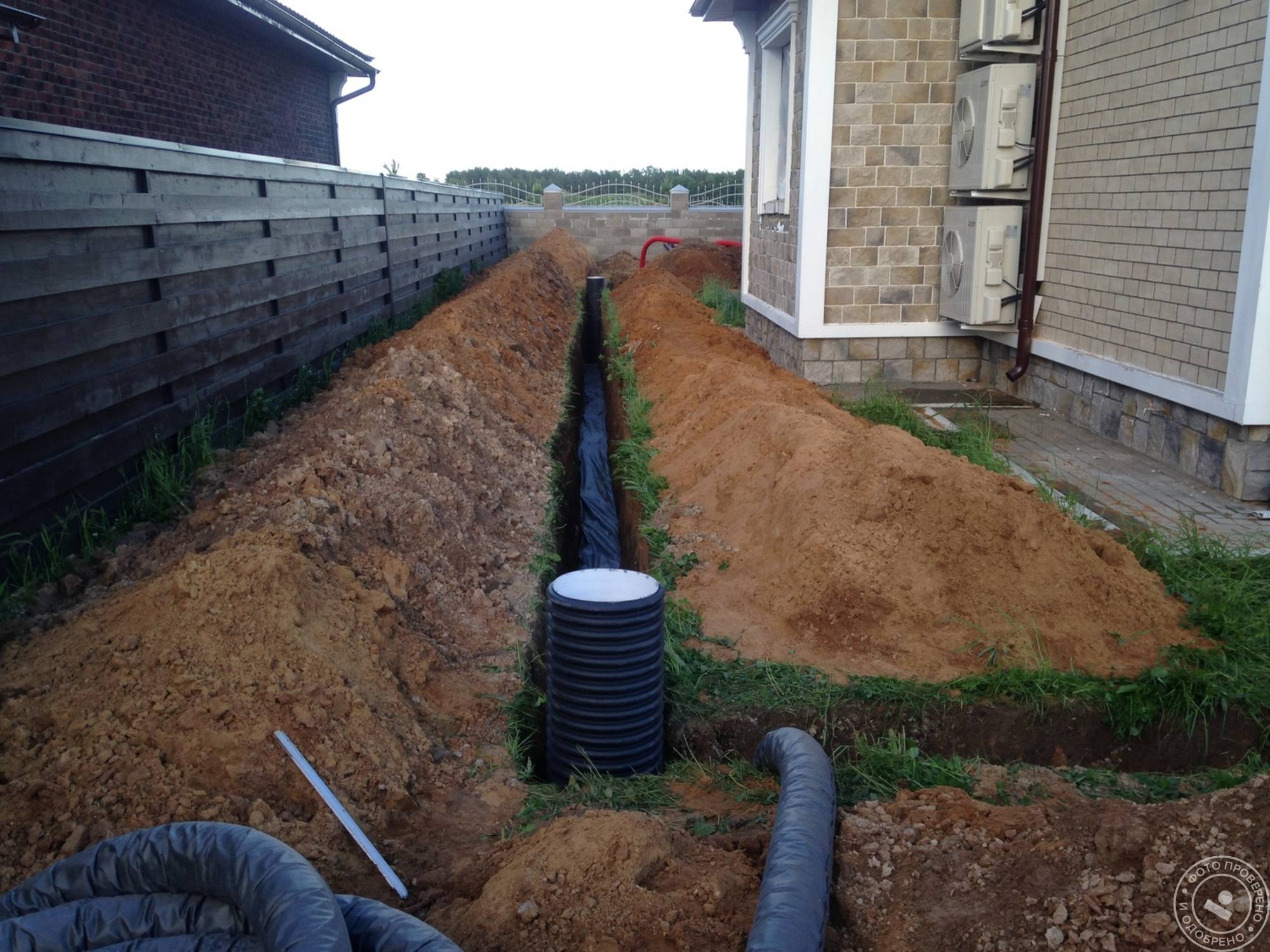

Подземная дренажная система – это система проложенных под землей и взаимосвязанных труб, которые служат для отвода грунтовых вод от участка. Обычно такой дренаж я прокладываю при высоком уровне грунтовых вод, вблизи водоемов или болотистой местности.

Начинающим строителям рекомендую готовить глубинный дренаж при обустройстве подземного этажа или цокольного этажа. Обустройство подземного дренажа благотворно повлияет на развитие корневой системы ваших растений при излишне влажном грунте. Подземный дренаж защитит вымывание почвы и снизит риск разрушения тротуарных дорожек и проседания ландшафта. Он продлит срок службы фундамента, который является основной несущей частью строения.

Основные элементы подземной дренажной системы:

дренажные перфорированные трубы с фильтром из геотекстиля или без него;
дренажные колодцы, которые заглубляются в грунт ниже уровня дренажных труб и собирают всю сточную воду;
дренажные тоннели с фильтрационными блоками.

Системы подземного и поверхностного дренажа нужны для решения различных задач. Подземный дренаж я использую для понижения уровня грунтовых вод, а поверхностный – для отвода излишков атмосферных осадков.

Не исключайте две эти системы, ведь они могут быть смонтированы совместно. По опыту скажу вам, что срок службы фундамента без дренажа составляет максимум 50 лет. А при наличии качественного дренажа, бетонный фундамент с годами будет только набирать крепость и обеспечит долгий срок службы всего здания. Поэтому для любого капитального здания необходимо сооружение надежной дренажной системы.

Если вы хотите сделать качественную и эффективную дренажную систему, я советую, составить проект и с этим вопросом лучше всего обратиться к квалифицированным специалистам. И конечно же подбирайте только качественные материалы и надежного поставщика.

Компания «УралСибМет» в этом вам поможет. Она уже более 15 лет поставляет высококачественный металлопрокат и строительные материалы по доступной цене и с возможностью доставки по Иркутской области, Бурятии, Красноярскому и Забайкальскому краю.

«УралСибМет» станет гарантом Вашего надежного строительства!

Дренажная система на участке и вокруг дома от грунтовых вод, цена

Дренажная система, отвод грунтовых вод – монтаж «под ключ»

Дизайн и благоустройство участка — мощение площадок и дорожек тротуарной плиткой, работы по ландшафтному дизайну (разбивка клумб и цветников, установка фонтанов и беседок) можно проводить только после монтажа дренажной системы и отвода грунтовых вод.

В условиях Санкт-Петербурга и Ленинградской области высокое залегание грунтовых вод — распространенное явление. На стадии планировки и проведения замеров территории важно выяснить геодезические характеристики и установить надежную дренажную систему.

Дренаж участка – необходимый комплекс работ

Проблему болотистых почв и повышенной влажности решает профессиональная дренажная система. Компания «Нева-Плитка» предлагает комплексный монтаж системы отвода ливневых и грунтовых вод:

оценка характеристики грунтов на участке – плотность, состав, рельеф местности, направление сезонных ливневых вод, определение уклона участка, необходимость дополнительной планировки территории;
на местности мастер компании производит необходимые геодезические замеры перепадов высот для составления технического плана-проекта дренажной системы;
иногда достаточно установить ливневый дренаж, который отводит ливневые воды от фундамента дома, дорожек, площадок и беседок;
при высоком залегании грунтовых вод, угрожающим целостности фундамента, нужен монтаж подземной дренажной системы;
при составлении проекта инженер компании учтет все индивидуальные характеристики участка и поможет подобрать оптимальный по цене и характеристикам вариант дренажной системы;
работы по монтажу ливнестоков выполняет бригада опытных мастеров компании, строго в соответствии с инженерным планом проектом.

Так как наша компании производит тротуарную плитку и предоставляет комплекс работ по благоустройству территорий загородных домов (мощение дорожек, площадок, подъездных путей), то нам знакомы проблемы, которые могут вызвать неконтролируемые ливневые воды. Инженеры «Нева-Плитка» знают, как правильно установить дренажную систему на загородном участке.

Монтаж дренажной системы «под ключ»

Правильный, профессиональный дренаж на загородном участке – решение проблемы повышенной влажности и грунтовых вод навсегда:

культивирование почвы на участке за счет снижения высокой влажности гарантирует высокие урожаи и отсутствие болезней плодовых и ягодных культур;
защита фундамента от разрушительного действия грунтовых вод, комфортный микроклимат в доме;
предотвращение размывания дорожек и благоустроенных площадок, клумб и цветников;
устройство емкостей для сбора ливневых вод и существенная экономия на поливе;
устройство ливнестоков и систем отвода с учетом эстетики дизайна ландшафта двора и сада.

Стоимость работ по устройству дренажа участка зависит от многих индивидуальных параметров территории, которые всегда можно обсудить с инженером компании «Нева-Плитка», чтобы подобрать оптимальный по цене и эффективности вариант.

Стоимость работ

Вопрос стоимости дренажной системы можно решить только исходя из индивидуальных параметров территории. Звоните, или закажите обратный звонок на сайте – оговорим все вопросы и выберем удобное время, когда мастер сможет приехать на участок.

После изучения параметров территории и предварительного осмотра специалисты компании смогут подобрать наилучший вариант дренажной системы для Вашего участка, учитывая финансовые возможности и все необходимые для расчетов характеристики отдельного участка.

Типы систем подземного водоотвода | Управление влажными почвами | Молочные продукты | Домашний скот и животные

Существует несколько вариантов дренирования избыточных подземных вод на определенную глубину от профиля почвы. На наиболее подходящую дренажную систему влияют:

тип почвы
топография
количество осадков
тип и расположение водостока.

Дренажные системы дороги в установке, но при хорошем обслуживании их преимущества перевешивают первоначальные затраты.

Убедитесь, что у вас есть поверхностный дренаж.

Большинство проблем с влажными почвами возникают из-за переувлажнения почвы, а не только из-за поверхностных вод.

Установите поверхностные дренажи для отвода лишней поверхностной воды с загонов перед установкой подземных дренажей. Это снизит нагрузку на подземную дренажную систему и позволит установить эффективную подземную систему с меньшими затратами.

Преимущества подпочвенной дренажной системы

Расчет стоимости дренажных систем показал, что как увеличение использования пастбищ, так и дополнительный прирост пастбищ за счет дренажа могут конкурировать с другими источниками корма. Но чтобы воспользоваться преимуществами этого дополнительного роста, может потребоваться больше коров и усовершенствования фермы (включая кормушку).

Преимущества экологической устойчивости

Подпочвенный дренаж обеспечивает множество долгосрочных нематериальных преимуществ устойчивости, таких как:

улучшение состояния почвы благодаря повышенной аэрации почвы
усиление реакции на использование удобрений в почве, а иногда и в растениях
предотвращение или уменьшение засоления (на ранних стадиях).

Улучшенное животноводство

Дренированные почвы позволяют заготовку силоса и сена на несколько недель раньше, чем на недренированных почвах. Полученный корм может быть гораздо более высокого качества, улучшая продуктивность животных.

Лучшее удержание желательных видов растений

Дренаж за счет уменьшения выпячивания и создания благоприятных почвенных условий приводит к сохранению улучшенных видов пастбищ вместо того, чтобы способствовать притоку растений, подходящих для заболоченных условий, таких как тростник, туманная трава, глицерия виды и водный диван.

Личная польза для фермера

Самое главное, снижение стресса при управлении скотом и пастбищами в более влажные месяцы зимы или весны имеет очень большие преимущества для оператора фермы.

Типы систем подземного дренажа

Существует 4 основных типа систем подземного дренажа:

гофрированные и щелевые подземные трубы из ПВХ
кротовый дренаж (включая кротовые дренажи, кротовые дренажи над системами коллекторных труб и гравийные кротовые дренажи)
дренажные трубы-перехватчики
насосы для грунтовых вод.

Подземные трубы

Подземные трубы лучше всего подходят для глубоких проницаемых грунтов, где их глубина позволяет увеличить расстояние между ними и минимизировать затраты. Подземные трубы также могут успешно дренировать тяжелые (глинистые), плохо дренируемые почвы, но их необходимо устанавливать так близко друг к другу, что это нерентабельно в обширных системах сельскохозяйственных угодий.

Подземные трубы также можно использовать в грунтах, которые могут иметь препятствующий слой (например, глину) на некоторой глубине, но, если тип и содержание глины подходят, над ними можно установить кротовые дренажи над коллекторной трубой системы (перейти к этому разделу).

При правильной установке и обслуживании эти системы могут прослужить много лет. Необходим регулярный осмотр водостоков, так как это слабое звено во всех дренажных системах.

Трубы из ПВХ заменили глиняные трубы

Подземный дренаж из труб в прошлом назывался «кафельным дренажем» из-за использования коротких глиняных труб. Глина была дорогой и сложной для укладки, и теперь ее заменили щелевые ПВХ или гибкие гофрированные пластиковые трубы переменного диаметра.

Способ прокладки подземных труб

Специально разработанные дренажные траншеекопатели, обычно оснащенные лазерным наведением, копают траншею, укладывают трубу с прорезями и укладывают водопроницаемую засыпку в траншею поверх уложенной трубы. Эта засыпка доставляется грузовиками или прицепами, оснащенными ленточными конвейерами, которые подают засыпку в бункер. Скорость движения вперед, размер отверстия канала бункера и размер материала определяют глубину и количество материала, укладываемого поверх трубы.

Хотя траншеи можно копать с помощью обычного строительного траншеекопателя, создание плоского ровного основания траншеи с постоянным уклоном очень затруднено. Укладка труб вручную, без подбивания грунта в траншею перед укладкой трубы, также очень затруднительна. Специальная дренажная машина использует лазеры для поддержания постоянной глубины и падения независимо от состояния поверхности земли.

Обратная засыпка траншей

Обратная засыпка — это основная статья расходов на дренажную систему, но она имеет решающее значение для эффективности дренажа, поэтому качество и цена обратной засыпки не должны снижаться.

В очень проницаемых грунтах требуется очень небольшая обратная засыпка, но в менее проницаемых грунтах или там, где кроты должны быть протянуты над трубой, глубина обратной засыпки достигает почти поверхности земли.

Кротовый дренаж

Кротовый дренаж можно классифицировать как:

кротовые дренажи
кротовые дренажи над системой коллекторных труб
гравийные кротовые дренажи.

Пригодность каждого типа будет зависеть от:

содержания и типа глины
песка и камня в профиле
уклона
расположения выпускного отверстия.

Под действием кротового плуга образуется кротовый канал в области почвенного профиля с определенным содержанием глины. Плуг также расщепляет почвенный профиль непосредственно над каналом для крота, позволяя воде течь в него.

Кротовый плуг используется для создания кротовых стоков. Проще говоря, кротовый плуг содержит ногу (или лезвие) с торпедой (или ногой), прикрепленную к его днищу. Иногда к задней части торпеды прикрепляют заглушку (или расширитель) немного большего диаметра, чтобы канал крота оставался правильной формы.

Кротовые дренажи

Кротовые дренажи используются на тяжелых грунтах, где глинистая подпочва вблизи глубины заделки (от 400 мм до 600 мм) препятствует нисходящему движению грунтовых вод.

Успех и долговечность кротовых дренажей зависит от почв с высоким содержанием глины, так что после образования кротового канала он будет поддерживаться в течение многих лет. Кротовые дренажи не подходят для:

почвы с глинистыми типами, обладающие диспергирующими или гасящими свойствами
проницаемые почвы из-за высокого содержания в них песка или суглинка.

Дренажные кроты над системами коллекторных труб

Эта система используется в почвах, где невозможно образование кротов, которые достигают водостока. Это включает в себя наличие камней, песчаных карманов, неровных поверхностей или чрезмерное расстояние до водостока.

В тяжелых почвах, где кротовые дренажи должны быть очень длинными (более 80 м), прежде чем они достигнут выпускного отверстия, можно очень успешно установить подземные трубы примерно на 60–100 м, по которым протягиваются кротовые дренажи. Промытый песок или гравий мелкого диаметра засыпают в траншею трубы до поверхности земли при монтаже.

Дренажи для молей затем устанавливаются под прямым углом или почти под прямым углом к направлению труб. Излишки грунтовых вод стекают в кротовые дрены и по ним, затем стекают в пористую засыпку над трубами, а затем быстро удаляются в водосбросы по подземным коллекторным трубам.

Дренажи из гравийного крота

Дренажи из гравийного крота лучше всего подходят для почв и ситуаций:

там, где подземные трубы непригодны
где дренажи из крота имеют очень короткий срок службы, или
в засыхающих почвах, чтобы кротовый канал сохранял свою форму во время или вскоре после кротовья.

Дренаж из гравийного крота представляет собой нефутерованный канал или прорезь для ног, заполненный гравием малого диаметра или промытым песком.

Дренажи из гравийных кротов также дороги из-за:

объема обратной засыпки
близкого расположения.

Но они предлагают альтернативу в некоторых «сложных» ситуациях.

Они могут быть полезны при гашении и дисперсионном типе почвы, но проконсультируйтесь с экспертом, если вы рассматриваете возможность дренажа гравийного крота в этих ситуациях.

Дренаж-перехватчик

Эти дрены устанавливаются у основания склонов при изменении уклона, обычно там, где более крутой склон встречается с равниной, чтобы перехватывать нисходящий поток подземных вод. Часто тип почвы на склоне более водопроницаем, чем на равнине, и это заставляет воду выходить на поверхность, обычно при изменении уклона.

Перехватывающие дренажи также могут быть установлены под родниками и родниковыми линиями для перехвата родниковой воды. Пастбищные животные сильно роют участки вокруг родников, и ущерб обычно более сконцентрирован вниз по склону, так как почва очень влажная и имеет небольшую структурную прочность. Эта пораженная область обычно распространяется, если не огорожена.

Дренаж-перехватчик, установленный как можно ближе к источнику и поперек его нисходящего потока, может эффективно контролировать распространение. Дренаж уменьшает повреждение поголовья или выпячивание, поскольку почва сохраняет свою прочность и структуру.

Насосы для грунтовых вод

Они удаляют воду из водоносных горизонтов, чтобы уровень грунтовых вод опускался или поддерживался на подходящем уровне ниже поверхности земли.

Акт откачки вызывает просадку грунтовых вод, вытекающих из места расположения насоса — на глубине его влияние будет значительно меньше.

Степень воздействия будет зависеть от таких факторов, как:

глубина водоносного горизонта
тип почвы
высота уровня грунтовых вод.

Вы должны обсудить со своим региональным сельским управлением водоснабжения стоимость, преимущества и недостатки, можно ли использовать эти насосы и нужно ли вам разрешение.

Выбор дренажной системы

Чтобы решить, какую дренажную систему установить, необходимо сначала определить:

характеристики почвы
его проницаемость (скорость, с которой вода может проходить через почву)
пригодность для дренажа кротов (тип и содержание глины).

Фермеры и подрядчики по дренажу часто могут решить, какую систему подземного дренажа использовать, основываясь на некоторых простых испытаниях на ферме.

Но если есть сомнения, проверьте почву или проконсультируйтесь со специалистом по подземному дренажу.

Закон о воде

Закон о воде 1989 г. содержит рекомендации по управлению водными путями и болотами. Прежде чем рассмотреть возможность осушения влажного участка, обратитесь в местный орган управления водосбором за консультацией и узнайте, нужно ли вам разрешение.
