Дренаж поверхностный: Поверхностный дренаж

Преимущества применения систем поверхностного дренажа в городском строительстве

Главная \ Статьи \ Преимущества применения систем поверхностного дренажа в городском строительстве

Поверхностный дренаж — система водоотвода, позволяющая быстро и эффективно собрать ливневые воды при минимальных трудовых и экономических затратах. В условиях плотной городской застройки этот способ водоотвода имеет множество преимуществ в сравнении с другими системами отведения ливневых вод.

Правильно обустроенный поверхностный дренаж не допускает затопление фундаментов, цоколей, подвалов зданий. При этом полностью отсутствуют затраты на откачку воды, просушку промышленными фенами. Эксплуатационный ресурс оснований и подвальных конструкций увеличивается. Также увеличивается срок службы тротуарной плитки, бордюров, дорожного покрытия.

Сохранение благоустройства

При устройстве и обслуживании поверхностного дренажа существующее благоустройство в виде клумб, альпийских горок и прочих элементов ландшафтного дизайна нарушается минимально. Это единственный способ организовать водоотвод на уже благоустроенных территориях возле домов, общественных зданий, в парках, скверах. Только этот способ отведения ливневых вод применяется на территории памятников архитектуры.

Удобство для жителей города

Система поверхностного дренажа начинает работать сразу. Дождь еще не закончился, а вода уже собирается в ливнесборники и отводится в городскую канализацию. Это позволяет предотвратить образование луж, вздымания и размыва грунта, появление грязи. Дренажная система создает для горожан комфортные условия, позволяет использовать тротуары и общественные пространства в любую погоду.

Экономичность

Поверхностный дренаж — самый дешевый способ отведения воды. При реализации проекта по устройству дренажной системы поверхностного типа практически отсутствуют земляные работы. Количество бетонных монолитных работ сведено к минимуму. Для устройства системы используются унифицированные ЖБИ, пластиковые элементы, стоимость которых невысока.

Простое обслуживание

Дренаж на поверхности легко чистить. Не нужно выполнять его демонтаж, использовать спецтехнику. Поддерживать системы сбора ливневых вод под силу всем: управляющим компаниям, обслуживающему персоналу зданий, коммунальным службам.

Чем грозит отсутствие дренажа?

На территориях, где отсутствует или неэффективно работает система поверхностного водоотвода, наблюдаются следующие проблемы:

• подтопления подвалов, фундаментов;
• лужи на улицах, дорогах, тротуарах;
• плесень в подвалах, на первых этажах;
• вымывание грунта с клумб, грязь;
• провалы на дорогах и пр.

Устройство поверхностного дренажа при благоустройстве территорий обязательно в соответствии с СП 82.13330.2016.

Последние статьи

Статья 28.02.2020 650

4 правила обустройства поверхностного водоотвода

Система отведения дождевых и талых вод — важная часть благоустройства любого из объектов производства или инфраструктуры.

Статья 28.02.2020 751

Фибробетонные лотки для линейного водоотвода

Устройство ливневок признано обязательным этапом при строительстве коттеджей, дачных домов, производственных объектов, сельскохозяйственных строений. Это обосновано защитой инженерных…

Статья 28.02.2020

Водоотведение — системы водоотведения

Водоотведение в частном доме — неприметная, но эффективная и удобная коммуникационная система. К сожалению, многие владельцы коттеджей, загородных имений и дач часто не понимают,. ..

Статья 30.01.2020 698

Водоотводные лотки — выбираем и устанавливаем правильно

На первый взгляд, выбрать систему водоотвода воды, не составляет труда. Но это только на первый взгляд. Первостепенная задача конструкции — отвод жидкостей, осадков от зданий,…

Статья 30.01.2020 1450

Размеры водоотводных лотков, разбираемся, что важно

Водоотталкивающие лотки используют для отвода и сбора талых, ливневых вод при организации системы поверхностного дренажа. Они представляют собой вытянутые емкости с желобом.

Комментариев пока нет

Поверхностный дренаж своими руками — системы поверхностного водоотвода под ключ!

Нееееет! Только не это! Вы же так хотели сделать из подвала мастерскую и открыть свое дело, а стоите по колено в воде и вдыхаете противный запах сырости. И почему Вы решили, что зимы не такие уж и снежные, а дренаж участка Вам и вовсе не нужен? Пока вода не разрушила в конец ваш фундамент, а тротуарная плитка во дворе не «поплыла» — установите поверхностный дренаж. Это бюджетное решение для защиты строений и территории от переувлажнения путем монтажа системы дождеприемников и лотков. Узнайте далее все преимущества данной технологии и какие материалы для этого лучше использовать.

И хотя специалисты в строительной отрасли считают более эффективным комплекс работ – сочетание поверхностного и подземного дренажа, дешевый формат обустройства участка позволит эффективно решить ряд проблем:

• обеспечить сбор и отвод излишков влаги – технических, талых вод, атмосферных осадков;
• продлить срок безаварийной службы дома и хозяйственных построек;
• создать оптимальные условия для развития корневой системы растений;
• защитить почву от заболачивания и эрозии;
• снизить риск появления провалов на площадках, тротуарах, дорожном покрытии и проседания ландшафта из-за вымывания грунта;
• реализовать оригинальный ландшафтный дизайн благодаря современному ассортименту элементов дренажной системы.

Помните! Поверхностный дренаж – проверенный способ создать комфортные условия проживания человека без плесени и колоний грибка на стенах подземных помещений (цокольный этаж, подвал). Кроме того, система водоотвода позволит забыть о наледи и лужах – основных причинах травмирования в сложных погодных условиях!

Дополнительные «плюсы» поверхностного дренажа при выборе современных комплектующих – простой монтаж и долговечность: при условии регулярного технического обслуживания система водоотвода безотказно прослужит десятки лет. Главное – правильно выбрать вид дренажа, подобрать высококачественные составляющие и соблюдать технические регламенты при монтаже системы.

Если вы не знаете, как выполнить поверхностный дренаж своими руками Вы можете заказать услуги нашим специалистам прямо сейчас и получить скидку на дренажные материалы!

3 Основных Вида Поверхностного Дренажа

Классификация систем водоотвода на виды осуществляется по способу удаления избыточной влаги с поверхности участка. Самыми популярными в малоэтажном строительстве признаны первых два:

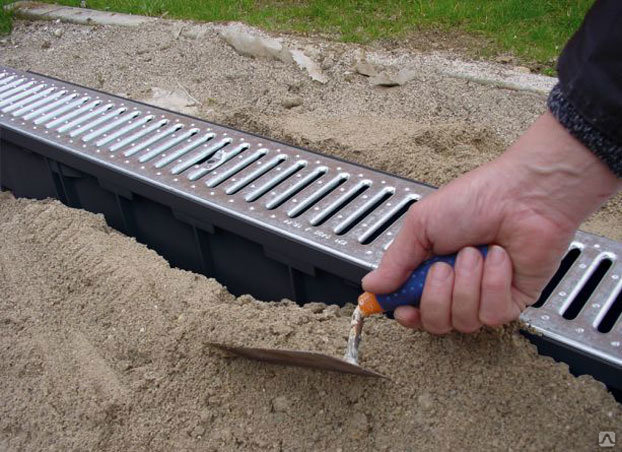

• 1. Линейный представляет собой систему лотков, которые укладываются вровень с поверхностью под наклоном к колодцу – точке водосброса. Такой дренаж принято дополнять пескоуловителями для защиты системы от мелкого мусора и защитно-декоративными решетками, чтобы линейный водоотвод не препятствовал движению автотранспорта, пешеходов и органично вписался в существующий стиль ландшафтного дизайна.

Преимущество линейного дренажа – система эффективно справляется со значительными объемами сточных вод, поэтому успешно используется как на крупных транспортных, промышленных и складских объектах, так и в частном хозяйстве.

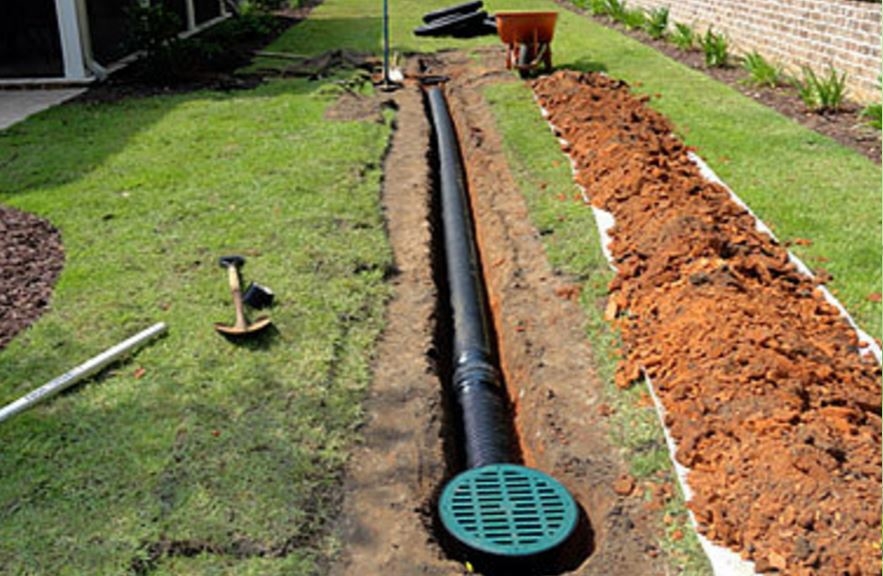

• 2. Точечный представляет собой систему дождеприемников для сбора влаги и подземных труб для отвода сточных вод в канализацию.

точечный дренаж

линейный дренаж

Обратите внимание! На практике необходимость точечного дренажа возникает как альтернатива линейному в случаях, когда монтаж системы лотков и колодцев затруднен по техническим причинам или признан нерентабельным.

объемный дренаж

Расположение дождеприемников на дренируемой территории зависит от условий местности и назначения системы. Популярный вариант – установка элементов в придверных приямках, под водосточными трубами, поливочными кранами и нижних точках склонов.

• 3. Объемный — это слоеный пирог из песка, щебня, георешетки, геотекстиля и грунта, который создается на участках с открытой почвой. Главное преимущество этого вида дренажа – почва хорошо впитывает влагу и сохраняет естественную рыхлость, а избыток воды удаляется на нижние горизонты. Популярная область применения – защита от переувлажнения газонов, игровых площадок, садово-парковых зон.

Важно: Главное при выборе вида системы поверхностного дренажа – учесть назначение системы, индивидуальные особенности дренируемой территории и выбрать тот способ, который позволит минимизировать разрушительное воздействие избыточной влаги на корневую систему растений и несущие части здания.

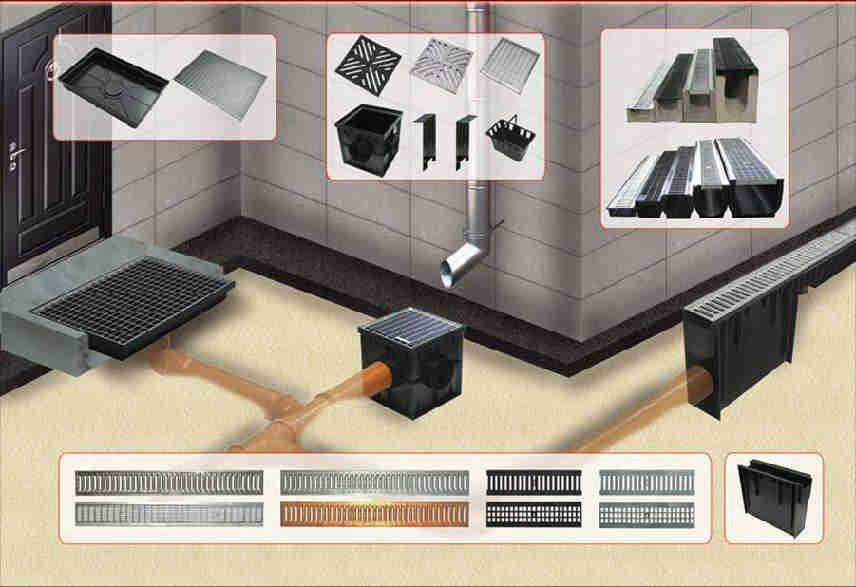

Из Каких Элементов Состоит Поверхностный Дренаж

Долговечность и надежность основных элементов – залог эффективной работы дренажной системы любого вида. Поэтому к выбору составляющих поверхностного водоотвода рекомендуется подойти ответственно и учесть рекомендации специалистов:

1)      При выборе основных элементов – лотков и дождеприемников обязательно учесть класс нагрузки. Для обустройства обочины дорог, парковых и садовых участков, пешеходных зон, гаражей, автостоянок и автосервисов подойдут изделия с маркировкой A-C. Классы D-F – отличный вариант для дренирования поверхности аэропортов, АЗС, причалов, складских и транспортных терминалов;

2)      Материал изготовления лотков – характеристика, от которой зависят не только эксплуатационные характеристики системы, но и бюджет благоустройства территории:

• бетонные защищены стальными или чугунными решетками и оснащены системой креплений, что снижает риск случайного смещения в процессе эксплуатации.   Дополнительные преимущества – высокая прочность, самоочищаемость, влагостойкость, возможность использовать для дренирования территорий с высокой механической нагрузкой (90 т), дешевая цена;
• пластиковые отличаются малым весом, удобны в монтаже, долговечны, имеют гладкие стены и обладают улучшенной пропускной способностью. «Минус» – пластиковые изделия не рекомендуется использовать в местах с повышенной нагрузкой, так как лотки способны выдержать до 25 т. Исключение составляют изделия класса F с решетками из высокопрочного чугуна и усиленными стальными насадками;
• полимербетон – удивительный материал, в котором производителям удалось соединить все преимущества бетонных и пластиковых, а по некоторым параметрам – прочность, устойчивость к агрессивным средам, износу, динамическому и статическому воздействию, пропускной способности – превзойти конкурентов. Единственный «минус» – дорогая стоимость полимеркомпозитных лотков.

Для защиты территории от влаги при ограниченном бюджете подойдут бетонные и пластиковые лотки соответствующего класса. Изделия из наполнителя (гранитной или кварцевой крошки, песка) и связующего подойдут тем, кто знает, что достоинства полимербетона быстро окупят повышенные затраты на дренаж, так как материал с уникальными техническими характеристиками обладает дополнительным преимуществом: не теряет основных свойств даже по истечении срока эксплуатации.

Купить лотки и другие элементы для устройства дренажа поверхностного можно прямо сейчас, заполнив простую форму. Наши цены дешевле на 17%, чем у конкурентов. Убедитесь сами.

Остались вопросы? Звоните по номеру +7 (499) 322-10-89!

Поверхностный дренаж

1.0 ОПРЕДЕЛЕНИЕ

Поверхностный дренаж – это упорядоченное удаление избыточной воды с поверхности земли через улучшенные естественные каналы или сооруженные канавы, а также за счет формирования земли.

2.0 КЛАССИФИКАЦИЯ ДРЕНАЖНОЙ СИСТЕМЫ

2.1 Открытые каналы

2. 1.1	Открытая канава: Канал, предназначенный для сбора избыточной воды и отвода ее к безопасному выходу.
2.1.2	Отводная канава: Канал, построенный поперек склона земли для перехвата поверхностного стока.
2.1.3	Перехватчик слива плитки: Канал, предназначенный для сбора воды из подземного дренажного отверстия.
2.1.4	Канав Дейл: Небольшой канал, вырытый роторным траншеекопателем на дамбе.
2.1.5	Вентиляционная канава: Канал, собирающий воду из долинных канав.
2.1.6	Внутренний ров дамбы: канал, идущий параллельно дамбе. Эта канавка собирает воду из вентиляционных канав и направляет ее в водорегулирующее сооружение.
2.1.7	Общий магистральный дренаж: Канал, который служит выходом для ряда канав с разных ферм.

2.2 Ландшафт

3.0 ОБЩИЕ СВЕДЕНИЯ

3.1	Все проектирование и строительство поверхностного дренажа должно соответствовать инженерной практике Американского общества инженеров-агрономов – A. S.A.E. EP 302.2 — Проектирование и строительство систем поверхностного водоотвода в хозяйствах во влажных районах
3,2	Система должна быть спроектирована как неотъемлемая часть почвенных и водных сооружений, планировки фермы и плана посевов.
3,3	Качественная конструкция необходима для надлежащего дренажа. Квалифицированные инженеры должны нести ответственность за изыскания, проектирование, планировку и проверку, чтобы гарантировать, что строительство соответствует спецификациям. Землевладельцы и подрядчики должны быть обеспечены информацией, необходимой для качественного строительства
3,4	Необходимо уделить внимание предотвращению чрезмерной эрозии в результате любой поверхностной дренажной системы.
3,5	Проектирование и строительство сельскохозяйственных поверхностных дренажных систем должно соответствовать Правилам и руководствам по изменению водотока Департамента окружающей среды, а также Правилам 90-80 и 90-120 Закона о чистой воде в редакции 1993 года.
3,6	Проектирование и строительство сельскохозяйственных поверхностных дренажных систем должно соответствовать Правилам и указаниям Департамента окружающей среды по изменению водотока и Правилу 9.0–80 и 90–120 в соответствии с Законом о чистой воде в редакции 1993 г.

4.0 ОТКРЫТАЯ КАНАЛА

4.1	Открытые канавы, как правило, должны быть вырыты в период с 1 июня по 15 сентября, когда обычно наблюдается низкий поток воды, что ограничивает количество переносимых наносов.
4.2	Расчетный уклон дна рва должен быть не менее 0,05%. Максимальный уклон не должен приводить к превышению расчетной/допустимой скорости.
4.3	Ширина дна канавы должна быть не менее 0,45 м (1,5 фута) и вырыта в соответствии с линиями и уклонами, требуемыми для соответствия настоящему стандарту. Берега не должны иметь выступов или других неровностей, препятствующих нормальному течению. Берега должны быть засеяны рекомендуемой травяной смесью в течение трех дней после строительства.
4,4	Боковые откосы открытого рва не должны превышать следующих значений:

4,5	Грунт после выемки канавы должен располагаться на расстоянии не менее 3,0 м (10 футов) от края канавы и должен быть выровнен до максимальной отметки менее 0,3 м над исходной землей.
4,6	Открытые канавы должны быть спроектированы так, чтобы безопасно сбрасывать пиковый сток, возникающий в результате 10-летнего 24-часового дождя. Расчетный пиковый расход должен быть увеличен в критических зонах (муниципальные/жилые районы и т. д.).
4,7	Расчетный расход, используемый для определения пропускной способности открытого канала, должен быть рассчитан с использованием метода USDA-SCS EFM2 или метода TR55.
4,8	На крутых склонах или на сильно подверженных эрозии грунтах, а также там, где расчетный пиковый расход и/или расчетная скорость превышают допустимые, канава должна быть спроектирована с каменным центром, соответствующим матом для предотвращения эрозии или другими системами для безопасного отвода пикового расхода .
4,9	Должны быть установлены отстойники для замедления движения воды и осаждения ила. Размеры отстойника должны быть как минимум на 0,6 м (2 фута) глубже дна канавы, иметь длину, эквивалентную десяти ширинам дна канавы, и ширину, в два раза превышающую ширину дна канавы. Боковые откосы отстойника должны быть такими же, как и канавы.
4.10	Любая водопропускная труба, устанавливаемая в открытой канаве, должна соответствовать следующим критериям:

			4. 10.2.1	Оцинкованная сталь CSA G 401-M ​​81
			4.10.2.2	Бетон CSA A 257.3 M 1982 — для 150 мм <внешний диаметр> 300 мм CSA 257.2 M 1982 — для 300 мм <внешний диаметр> 3700 мм
			4.10.2.3	Полиэтилен высокой плотности ASTM F 667 — 87 A — для 150 мм <наружный диаметр> 400 мм AASHTO M 294 — 851 — для 400 мм <наружный диаметр> 750 мм

	4.10.3	Диаметр водопропускной трубы должен быть рассчитан на безопасный отвод пикового стока, возникающего в результате 10-летнего 24-часового дождя. Расчетный пиковый расход должен быть увеличен в критических зонах (муниципальные/жилые районы и т. д.).
	4. 10.4	Водопропускные трубы должны быть засыпаны таким образом, чтобы предотвратить эрозию, оседание, повреждение водопропускных труб и обеспечить безопасное пересечение.

Рис. 1. Типичное сечение открытого рва.

5.0 ФОРМИРОВАНИЕ ДАЙКЛАНДА

5.1	Площадь поля, содержащаяся в одной земельной форме, которая представляет собой площадь земли, расположенную между осевой линией трасс по обе стороны от кроны и концами формы, должна быть не менее 0,8 га (2,0 акра), если только общая максимальная длина формы определяется инженером проекта и должна быть менее 152,4 м (500 футов).
5.2	Ширина одной формы, представляющая собой перпендикулярное расстояние, измеренное от центральной линии одного прогона до центральной линии ближайшего прогона, должна быть не менее 36,6 м (120,0 футов) и не более 3,0% на всю длину земельного участка форма

Рис. 2. Типичный поперечный разрез, образующий дайкланд.

5.3	Земельные участки в пределах одного поля должны быть построены параллельно друг другу и должны быть максимально приближены к прямоугольной форме.
5,4	Боковой уклон гребня рельефа измеряется от средней отметки гребня или вершины канавки ручья до средней отметки центра гребня и должен составлять не менее 2,0% и не более 3,0% на всю длину рельефа.
5,5	Земельные формы должны быть построены в соответствии с линиями и уклонами, установленными инженером-проектировщиком или назначенным им лицом. Венчик должен быть сконструирован таким образом, чтобы все коронки не имели карманов или углублений. Кроны должны быть сглажены после грубой постройки.
5,6	Уравнитель земли (выравниватель земли) должен быть пройден по поверхности поля не менее 3 раз в качестве завершающей операции. Первые два прохода должны быть по противоположным диагоналям, а последний проход должен быть в направлении ряда.
5,7	Сортировка должна быть проверена до и после отделочных операций. При проверке допускается допуск в 30 мм (0,1 фута) при условии отсутствия обратного уклона в направлении ряда.
5,8	Наземные канавы должны быть построены на минимальную глубину 0,3 м (1,0 фута) и должны дренироваться свободно.

6.0 ФОРМИРОВАНИЕ ПЛОЩАДЕЙ

6. 1	Верхний слой почвы должен быть удален как с участков выемки, так и с участков насыпи перед перемещением грунта.
6,2	Низкие участки должны быть заполнены и выровнены в соответствии с требованиями для улучшения поверхностного дренажа.
6,3	Верхний слой почвы должен быть заменен и выровнен до окончательного уровня.

7.0 ЗАВЕРШЕНИЕ ПРОЕКТА

7.1	После уведомления о завершении проекта инженер проекта или его назначенное лицо проведет окончательную инспекцию и отчет об объекте.
7,2	Проекты будут считаться завершенными только в том случае, если они соответствуют этим стандартам и работа подходит инженеру проекта или назначенному лицу.

Департамент сельского хозяйства, рыболовства и аквакультуры Нью-Брансуика оставляет за собой право в любое время пересматривать приведенный выше стандарт.

Французский дренаж в сравнении с поверхностным дренажом Для дренажа фундамента

Если ваш фундамент подвергается опасности из-за проблем с дренажем, специалист по ремонту обычно рекомендует использовать французский дренаж (также известный как дренаж из щебня) или поверхностный дренаж для устранения проблемы. .

Основное различие между этими двумя системами заключается в том, что французские дренажи используются для воды, которая постепенно просачивается ниже уровня земли, а поверхностные стоки предназначены для сбора воды, которая собирается над землей. Способы их установки и материалы также различаются. В этом блоге команда Van Matre Construction, LLC представляет обзор как дренажных систем, так и рекомендуемых областей их применения.

Французские водостоки и поверхностные водостоки: назначение

Основное назначение французского водостока — отводить лишнюю воду из вашего сада и территории вокруг вашего фундамента, чтобы она не попала под ваш дом. (Если грунтовые воды попадают под плитный фундамент, это может вызвать вздутие.) Если ваша почва склонна к перенасыщению из-за проливных дождей или наводнений, этот тип дренажа эффективно отводит любую воду, попавшую в землю.

Поверхностные дрены используются для сбора и отвода больших объемов воды за короткий промежуток времени. Они часто устанавливаются на наклонных поверхностях, таких как душевые и подъездные пути, чтобы улавливать излишки стоков воды и отводить их, прежде чем они могут собраться и нанести серьезный ущерб. Если в районе вашего дома есть проблемы с дренажем (например, вода собирается в пределах четырех футов от фундамента после дождя), поверхностный дренаж может предотвратить нагрузку на конструкцию.

Французские трапы и поверхностные трапы: дизайн и компоновка

Дизайн французских трапов менялся с годами. Сегодня они устанавливаются путем рытья траншеи, укладки перфорированной трубы из ПВХ, укладки вокруг нее водопроницаемой оболочки и покрытия гравием. Они защищают ваш газон от эрозии, смывая любые токсичные вещества и обеспечивая доступ влаги к вашим растениям, траве и почве, необходимой для поддержания здоровья.

Для сравнения, поверхностные трапы имеют металлическую решетку, расположенную заподлицо с поверхностью, и гибкую трубу из ПВХ. Они просты в установке и, будучи изготовлены из металла, устойчивы к поломке и коррозии. В отличие от французских водостоков, их можно применять в гаражах и других бетонных помещениях, где накопление воды является проблемой.

Какая дренажная система лучше?

Французские дренажи – лучшее решение для удаления воды из перенасыщенного грунта. Если вы испытываете что-либо из следующего, обратитесь к специалисту по ремонту фундамента, который может установить французский водосток до того, как ситуация нанесет ущерб вашему фундаменту:

• Лужи появляются на вашем газоне каждый раз, когда идет дождь
• У вас большие лужи со стоячей водой после грозы
• Вы заметили воду в подвале после сильного ливня

Несмотря на то, что французский дренаж может предотвратить скопление воды у стены фундамента, он не так эффективен для удаления больших объемов воды за короткий промежуток времени, поэтому с ним могут возникнуть проблемы в условиях сильного дождя или наводнения.

Поверхностные стоки быстро удаляют большое количество воды. Если ваш двор наклонен к фундаменту, поверхностная дренажная система может помочь гарантировать, что вода не будет собираться у стены и не приведет к перемещению почвы, проникновению влаги и другим осложнениям, которые в конечном итоге могут сделать дом неустойчивым.

Что происходит, когда скапливается вода?

Если вокруг основания вашего дома собирается вода, немедленно вызовите специалиста по ремонту фундамента. Если не будет установлена ​​дренажная система, могут возникнуть следующие осложнения:

• Повышение давления: когда вода накапливается во время и после ураганов или наводнений, она оказывает давление на фундамент. Когда эта влага высыхает, это давление исчезает, но возвратно-поступательное движение может привести к смещению дома, что приведет к увеличению нагрузки на основание.

• Инфильтрация воды: вода, собирающаяся на стенах фундамента, может просачиваться в любые существующие щели или трещины в цементе. В зависимости от состояния ваших стен вы можете заметить общую влажность или скопление воды на полу. Со временем эта влага может циклически замерзать и оттаивать, в результате чего трещины расширяются и пропускают больше воды.

• Осадка: Если фундамент поврежден, это может привести к оседанию дома. Если двери и окна начинают заедать, в стенах или над оконными рамами появляются трещины, а полы неровные, возможно, в вашем доме серьезные проблемы с проникновением влаги. В этом случае могут потребоваться винтовые сваи, толкающие сваи и/или другие виды ремонта фундамента.

• Внутренние повреждения: Скопление воды приводит к внутренним и внешним повреждениям. Если он проникнет через фундамент и проникнет на верхние этажи, он может разрушить ламинат, плитку и паркет, а также стены и плинтуса. Другими признаками проникновения влаги являются отслаивающиеся обои и влажные губчатые ковры.

• Рост плесени: Темное и влажное окружение способствует росту плесени. Появившись, плесень может быстро распространиться, вызывая проблемы со здоровьем у вашей семьи и делая дом непригодным для проживания. Если ваш подвал начинает пахнуть особенно затхлым, продолжайте расследование.

Все эти результаты уменьшат стоимость имущества, создадут опасность для здоровья и приведут к дорогостоящему ремонту. Скопление воды на вашем газоне или где-либо рядом с вашим домом всегда должно приводить к профессиональной оценке и исправлению ситуации.

Свяжитесь со специалистом по ремонту фундамента в Колорадо сегодня по телефону

Выбор правильной дренажной системы может предотвратить скопление воды вдоль фундамента, ее попадание внутрь и сбор в подвале или подполье. Нужен ли вам французский или поверхностный слив, будет зависеть от факторов, которые лучше всего проверить опытным профессионалом.
