Если ваш загородный участок расположен в низине или грунтовые воды находятся высоко, то стоит подумать об устройстве дренажной системе, благо сделать качественный дренаж можно на выбор — своими руками или заказав услуги специалистов. Без дренажа вас ждёт сплошное разочарование от проживания за городом — подвал будет постоянно подтапливаться, сырость начнёт разрушать фундамент и на участке не удастся избавиться от луж.
Устройство дренажа поможет решить сразу две задачи:
- Отвести с участка воду, выпадающую в виде осадков,
- Отвести высоко расположенные грунтовые воды.
Затраты окупятся сторицей, так как на участке и в подвальном помещении будет сухо, хозяевам не придётся перепрыгивать через лужи, а в подвале пропадёт сырость.
Отвод грунтовых вод защитит от разрушения фундамент и корневую систему растений, а дренирование воды от дождя и таянья снега поможет превратить участок из болота в красивую лужайку.
Обустройство дренажа состоит из нескольких этапов:
- Проектирования,
- Монтажа дренажа (поверхностный или глубинный).
Проектирование
Для грамотного проектирования необходимо знать, что дренажная система состоит из:
- Дренажной трубы,
- Дренажного слоя (фильтрационной и инфильтрационной прослойки).
Трубы в системе соединяются фитингами и предназначены для отвода воды, а дренажный слой пропускает воду, но за счёт фильтрационной прослойки задерживает крупные фрагменты грунта от попадания в трубы и их засорения. Отличия фильтрационного и инфильтрационного слоя в том, что что первый фильтрует воду и задерживает частички грунта, что предотвращает заиливание системы, а второй необходим для отвода воды из зоны соприкосновения с грунтом. Для фильтрации хорошо подходит геотекстиль, так как он хорошо пропускает воду, но фильтрует частички грунта.
В некоторых дренажных системах необходим разделяющий слой и ступенчатый фильтр. Первый укладывается, как прослойка, между фундаментом и дренажом, второй состоит из нескольких слоёв с разным уровнем водопроницаемости.
При расчёте необходимых свойств дренажной системы стоит учитывать следующие моменты:
- Химический состав грунтовой воды,
- Нет ли на участке тектонических нарушений,
- Особенности грунта и глубину залегания грунтовых вод,
- Степень устойчивости грунтовых пород.
Так же учитывайте, что угол уклона труб должен составлять 0,5−0,7% к месту сбора воды, а также обязательно проектируйте ревизионные колодцы, которые необходимы для контроля за работой дренажной системы и её промывки. Оптимальный диаметр колодцев 300−320 мм, а устанавливать их надо на точках поворота дренажа, например, по углам периметра здания.
Если проектируется пристенный дренаж, то он должен обходить все стены по внешнему периметру, а нижняя часть труб должна располагаться на 20−50 см ниже уровня нижней точки фундамента.
Монтаж дренажа
Если посмотреть на классический дренаж в разрезе, то мы увидим в центре дренажную трубу, которая со всех сторон окружена щебнем. Сверху и снизу щебня находится песчаная прослойка, а весь контур труба-щебень-песок облегает геотекстиль, обладающий отличными фильтрующими свойствами.

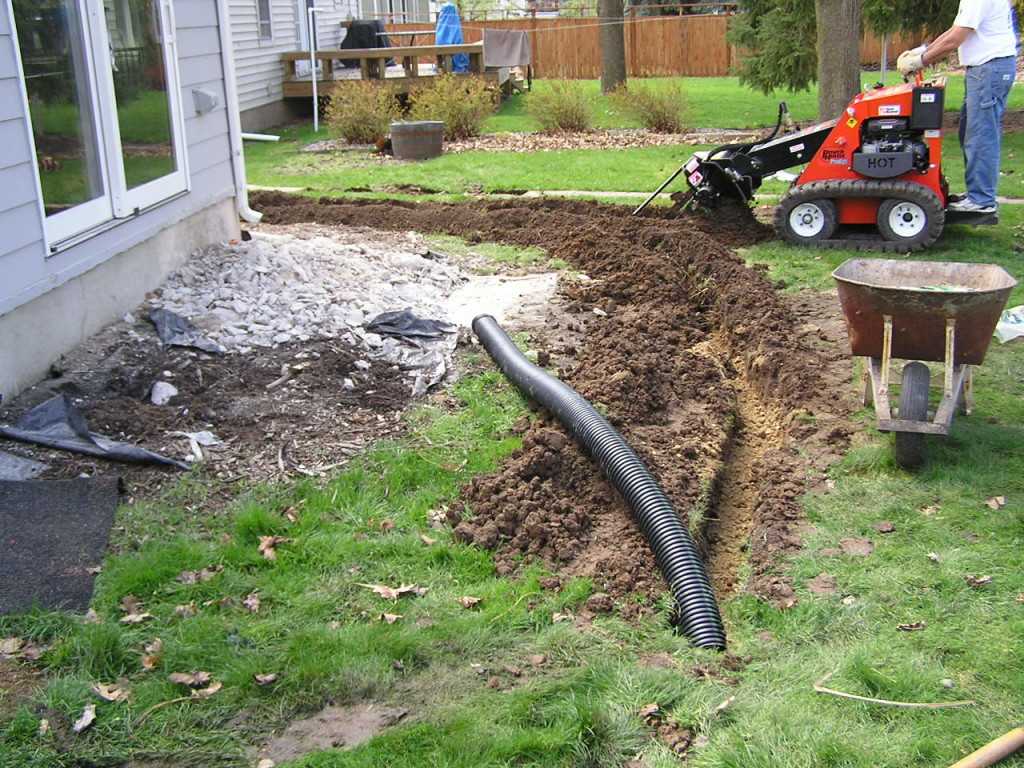

На первом этапе при устройстве дренажа на загородном участке на расстоянии до 2 метров по периметру здания прокапывается траншея, глубина которой зависит от уровня грунтовых вод и глубины залегания фундамента. В соответствии с техническими требованиями нижний уровень траншеи должен быть на 20−50 см ниже основания фундаментной конструкции.
Далее от траншеи делаются отводы, по которым и будет происходить слив воды. Не забываем про угол уклона, иначе вода банально станет в трубах и уровень дренирования будет на нуле. Не забываем сразу готовить на углах периметра здания ревизионные колодцы, без них очистить систему от заиливания будет проблематично.
Следующий этап — это укладка геотекстиля, тут важно так рассчитать ширину полотна, чтобы оно захватывало не только дренажную трубу, но подсыпной слой щебня. Выбирая геотекстильное полотно отдавайте предпочтение синтетику с максимальной водопропускной способностью, так как материал должен без проблем пропускать воду, но задерживать фрагменты грунта.
После укладки синтетика засыпается слой щебня при толщине слоя 10−15 см, затем в траншею и отводы укладывается дренажная труба, по которой и будет осуществляться отвод излишка грунтовой воды и влаги от дождей и таяния снега.
Внимание! Очередной этап требует внимательности — трубу в дренажной системе надо соединить с трубой отвода через дренажные колодцы. Для стыковки используются специальные фитинги, соединители, двойники и тройники, в зависимости от конфигурации системы. Все стыки должны быть герметичны, иначе вода будет уходить не в отвод, а назад в грунт!
Предпоследний этап обустройства дренажной системы — это засыпка верхнего слоя щебня и устройство песчаной прослойки сверху и снизу дренажа. Завершаются работы захлёстом оставшихся концов геотекстиля и засыпкой его грунтом или песком.
Фильтрующие функции в системы выполняет щебень и геотекстиль, первый фильтрует крупные фракции подсыпки и грунта, второй предотвращает попадание в трубы мелких фрагментов. Не рекомендуем экономить на геотекстиле, так как стоит материал недорого, но дренажная система прослужит без капитальной очистки в 2−2,5 раза дольше.
