Дренаж ливневый: система в одной траншее, схема монтажа ливневки

Совмещение ливневки и дренажа в одной траншее: правила установки и эксплуатация

При строительстве дома на участке с высоким уровнем грунтовых вод прокладывают дренажи, которые защищают сооружение от весеннего подтопления, размывания почвы, разрушения отмостки фундамента и затопления подвальных помещений. Для минимизации расходов на обустройство отводной системы закладывается дренаж и ливневая канализация в одной траншее.

Содержание

1. Назначение дренажной и ливневой канализации
2. Комбинация ливневой и дренажной канализаций
3. Правила установки двойной системы
4. Эксплуатация и обслуживание

Назначение дренажной и ливневой канализации

Ливнёвка собирает талые и дождевые воды в желоба и лотки-дождеприёмники, затем по трубопроводу отводит воду в колодцы. Она соединяет в одно целое наружную систему водосбора и подземную разводку.

Для осушения заболоченных участков используется дренаж, который не позволяет подняться уровню грунтовых вод, отводя их с помощью перфорированных по длине труб в каптажные колодцы. Учитывая общую направленность проблемы — отвод лишней воды, — совмещают схемы водоотведения, чтобы впоследствии грамотно использовать природные ресурсы, направив техническую воду, например, на полив сада или цветника.

Совместное использование траншеи не означает объединение схем. Дренаж и ливнёвка в одной трубе перегрузит перфорированные дрены в пиковом режиме, что не позволит вовремя вывести грунтовые воды и вызовет подтопление участка.

Дренажная разводка может быть только закрытой, так как она закладывается под землёй. Несколько условий, определяющих необходимость её монтажа:

• водоносный слой залегает близко к поверхности;
• по характеристикам грунт представляет собой глину или суглинок;
• участок располагается в зоне частых паводков;
• отметка фундамента располагается ниже уровня земли;
• строительство планируется в низине.

Элементы дренажной системы:

• трубы из геотекстиля с перфорацией (дрены), служащие для сбора «лишней» жидкости;
• отстойники пескоуловители;
• трубопровод из пластиковых, асбоцементных или керамических труб для отвода собранной воды;
• смотровые колодцы.

Трубы обеих систем можно расположить в одной траншее, что облегчит монтаж и снизит расходы.

Комбинация ливневой и дренажной канализаций

Задача, которая ставится перед строителями, заключается в выводе стоков по автономным схемам в один дренажный колодец. Для этого используется узловой тройник, который объединяет наружные потоки дождевой воды с отводом грунтовых вод.

Дрены, закопанные по участку, собирают поднявшиеся грунтовые воды и по трубам выводят в колодец, из которого производят их откачку и сброс в установленное место.

Обычно ливневые стоки собираются в коллектор, который располагается в одной траншее с дренажным трубопроводом, из коллектора вода попадает в магистральную сеть, затем в перепускной колодец, откуда тоже происходит её откачивание.

Соединить ливнёвку с дренажём можно с помощью узлового тройника для вывода потока в одну магистраль в направлении общего дренажного колодца. Трубы закладывают под уклоном, установленным СНиП для сечений разного размера. Например, для Dм110 мм уклон составляет 2 см на погонный метр.

Правила установки двойной системы

Перед монтажом выполняются проектные работы с топографической съёмкой местности. Рассчитывается пропускная способность для трубопроводов, которая должна обеспечить отвод воды в режиме перегрузки.

При закладке необходимо следовать следующим рекомендациям:

• Обустройство дренажей требует значительных вложений. Ошибочные расчёты приведут к дополнительным расходам. Восстановить неработающую систему довольно сложно, легче проложить новую.
• Совмещение ливнёвки и дренажа в одной траншее допустимо, но располагаются они на разной глубине. Колодец для сбора воды может быть общим.
• Глубина канавы выполняется с учётом слоя из щебня и песка, которые должны обеспечить лучшую фильтрацию воды.
• Перфорированные дрены укладывают ниже ливневого трубопровода.
• Располагают трубы на некотором расстоянии друг от друга. Это предохраняет дренажную систему от перегрузки в случае повреждения ливнёвки.
• Максимальная глубина укладки коллектора диаметром 700 мм составляет 120 см.

Эффективная работа комбинированной схемы сохранит целостность фундамента и предотвратит подтопление. Денежные средства, которые были бы потрачены на обустройство обеих систем водоотведения и гидроизоляцию, будут снижены вдвое.

Эксплуатация и обслуживание

Без профилактической очистки ливнёвка и дренаж заиливаются, забиваются песком и глиной. Осмотры производятся в засушливый осенний период или в начале зимы. Основная задача: убедиться в целостности водоотводной системы и сохранить её пропускную способность.

Чистку трубопровода выполняют с помощью обычного шланга и чистой воды, которую подают под сильным напором. Грязь устремляется в колодец, откуда её нужно вычерпать, затем вручную выскрести стены и дно. Лотки, желоба и канавы для сбора дождевой воды тоже промывают, очищая от грязи.

Регулярность проведения очистки будет гарантией стабильной работы ливневой канализации и дренажной системы.

назначение, устройство и принцип работы

Для борьбы с переувлажнением участка, его заболачиванием, подтоплением фундамента жилого дома и прочих построек предназначены ливневая канализация и дренажная система. Эффективность данных систем водоотведения зависит от правильного выбора комплектующих для них, соблюдения технологии монтажа.

Содержание

1. Назначение дренажной и ливневой канализации
2. Устройство и принцип работы
3. Дренажная канализация открытого типа
4. Дренажная канализация закрытого типа
5. Ливневой канализация открытого типа (линейная)
6. Ливневая канализация закрытого типа (точечного сбора)
7. Комбинации ливневой и дренажной канализации
8. Этапы монтажа

Назначение дренажной и ливневой канализации

Каждый из данных видов систем водоотведения имеет определенную функцию:

• Дренажная канализация (дренаж) – система, предназначенная для отведения поднимающихся близко к поверхности грунтовых вод, верховодки, просачивающихся через почвенную толщу атмосферных осадков.
• Ливневая канализация (ливневка) – система водоотведения атмосферных осадков, собираемых лотками и трубами с поверхности земли.

При грамотном монтаже совместное функционирование данных систем максимально защищает участок от затопления при таянии снега весной, сильных дождей летне-осеннего периода, зимних оттепелей. Закладывают дренаж и ливневку  при строительстве дома, после возведения стен и кровли.

Устройство и принцип работы

В зависимости от расположения и конструктивных особенностей дренаж и ливневка могут быть открытого и закрытого типа.

Дренажная канализация открытого типа

Система водоотведения состоит из следующих частей:

• сети водосборных дренажных канав, имеющих трапециевидный поперечный профиль, глубину до 1,5 м и уклон по направлению к водосборному резервуару;
• открытого водосборного резервуара – пруда, небольшого озера, копанки – расположенного в самом низком месте участка и собирающем воду из дренажных канав.

Несмотря на свою дешевизну, применяется такой вид дренажа очень редко. Объясняется это тем, что при большом количестве канав значительно снижается  площадь землевладения пригодная для устройства газонов, посадки деревьев. Открытую дренажную сеть чаще всего используют при осушении затопленных участков перед началом проведения на них основных земляных работ (планировки копки  траншеи под фундамент).

Дренажная канализация закрытого типа

Современный дренаж закрытого типа располагается на глубине от 0,8-0,9 до 1,5-2,0 м. Основными ее составляющими являются:

• полимерные дренажные перфорированные гофротрубы  диаметром 110 мм, завёрнутые в геотекстиль и помещенные в толщу гравия;
• промежуточные (поворотные) ревизионные колодцы диаметром 315 мм;
• дренажный водосборный колодец.

Принцип работы закрытого дренажа заключается в фильтрации почвенных вод через слой гравия, геотекстиль, сбор их в дренажные трубы с дальнейшей транспортировкой самотеком к водосборному колодцу.

Ливневой канализация открытого типа (линейная)

Ливневая канализация поверхностного типа состоит из таких элементов:

• полимербетонные или полимерные лотки с решетками, собирающие воду с бетонированных поверхностей;
• дождеуловители, располагающиеся под водостоками и связанные с лотками подземными трубами;
• пескоуловители – расположенные в конце линейных поверхностных элементов лотки со специальными емкостями, предназначенными для сбора крупного мусора и песка;
• подземные канализационные ПВХ трубы, соединяющие лотки с коллекторным колодцем;
• коллекторный водосборный колодец.

Ливневка позволяет собирать и отводить воду не только от водосточной системы, но и с бетонированных поверхностей отмостки, садовых дорожек.

Ливневая канализация закрытого типа (точечного сбора)

По сравнению с открытой ливневой канализацией закрытая система не содержит лотков с решетками. Сбор и водоотведение в ней происходит благодаря установленным под водостоками дождуловителям и подземным трубам, впадающим в коллекторный ливневый колодец.

Комбинации ливневой и дренажной канализации

Для эффективного водоотведения выпадающих атмосферных осадков и грунтовых вод две системы канализации должны функционировать раздельно. Не допускается производить сброс атмосферных осадков в дренаж. В период активного таяния снега, летних ливней дренажная труба не сможет пропустить через себя большое количество дождевой и почвенной  воды и перестанет функционировать. Единственным элементом, которым можно объединить ливневку и дренаж, является общий водосборный колодец большой вместимости.

Также своеобразной комбинацией данных систем водоотведения можно считать размещение труб в одной общей траншее.

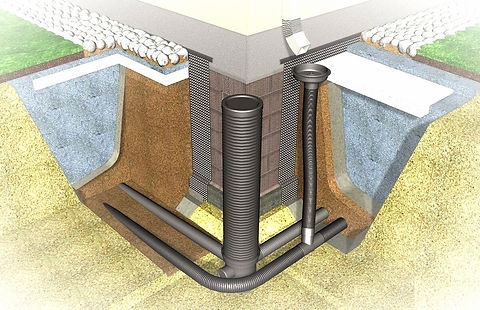

Этапы монтажа

Наиболее удобная и экономичная технология монтажа ливневой и дренажной канализации в одной траншее состоит из следующих этапов:

1. копка траншеи глубиной 60-70  см, шириной – 40-50 см по периметру фундамента или отмостки дома и до места, где будет установлен коллекторный колодец;
2. копка ямы под колодец глубиной 1,5-2,0 м;
3. монтаж колодца из 2-3 железобетонных колец;
4. укладка на дно траншеи песчаной подушки толщиной 5-10 см;
5. укладка на дно траншеи полотна геотекстиля;
6. засыпка на геотекстиль слоя гравия (фракция 20-40 мм) толщиной 10 см;
7. монтаж под водосточными трубами дождеуловителей;
8. укладка в траншею труб ливневой и дренажной канализации с уклоном 3 см/м.п;
9. соединение при помощи тройников и отрезков труб дождеуловителей с основной водосборной магистралью ливневки;
10. монтаж поворотных ревизионных колодцев с обязательным разрывом входящих в них труб;
11. засыпка труб вторым слоем гравия толщиной 10-15 см;
12. засыпка траншеи несколькими слоями песка без трамбовки.

На завершающем этапе трубы ливневки и дренажной канализации с отверстиями соответствующего диаметра выводят в расположенный в самом низком месте участка коллекторный колодец.
