Ливневая канализация

Ливневая канализация – это инженерная конструкция, предназначенная для быстрого сбора и отвода воды с территории населённого пункта, промышленного предприятия, отдельного строения.

Отсутствие подобной системы водосброса приводит к затоплению низменных участков, заболачиванию местности, разрушению дорог, фундаментов зданий.

Организованный сбор воды помогает избежать данных негативных последствий выпадения атмосферных осадков. Задуматься над системой ливнёвки необходимо ещё на стадии проектирования строительного объекта. В противном случае создание канализации подобного типа обойдётся в гораздо больший бюджет, чем это могло быть. Поэтому, целесообразно создавать комплекс инженерных сооружений, в который будет входить здание (объект) и «ливневая канализация».

Чтобы разобраться, что такое ливнёвка, нужно понять принцип её работы. Канализация подобного типа – это магистраль, задача которой состоит в сборе дождевых и талых вод, а также удаление их по системе трубопроводов с конкретного участка территории.

СНиП 2.04.03-85 – это именно тот документ, который регламентирует технические требования к строительству канализации для сбора атмосферной воды. Не стоит думать, что для небольшого дома или строения другого назначения можно изготовить ливнёвку своими руками без обращения к СНиПу. Нарушения его норм может привести к застою воды в трубах и колодцах, что приведёт к совсем нежелательным последствиям.

Виды канализации

В настоящее время инженерные системы для отвода атмосферных и поверхностных вод подразделяются на:

• открытые;
• закрытые.

В зависимости от этого выбираются и методы монтажа ливнёвки.

1. Открытая магистраль.
   Если на участке имеются несколько канавок или лотков, по которым дождевые и талые воды удаляются в водосборник, то такая канализация называется линейной. Её основная особенность – наличие уклона линейных канавок, что позволяет обеспечивать естественный сток воды. Если нужный уклон не удаётся оборудовать, то для обеспечения транспортировки жидкости потребуется установить в системе водосброса несколько дренажных насосов. Собранная таким образом вода попадает в коллектор и уходит в общую канализацию.
   Канализация такого вида хоть и менее эстетична по сравнению с закрытыми системами, зато она имеет большую пропускную способность и меньшую вероятность засора.
   Многие владельцы частных жилых и промышленных объектов ограничиваются в устройстве ливневой канализации монтажом водосточных труб, по которым осадки уходят с крыши прямо на отмостку и в грунт. Это неразумно. Влага может скапливаться в грунте, разрушать строительные конструкции и превращать плодородную почву в солончак.
   В тех случаях, когда устанавливается ливневая канализация дома, нужно не забывать, что даже такая простая вроде бы инженерная конструкция нуждается в профилактических мероприятиях, а именно, очистке от грязи и мусора. Раз в год нужно обязательно осматривать дождеприёмники, лотки, канавки и колодцы, удалять из них посторонние предметы, промывать водой под давлением.
   Не стоит экономить на строительных материалах при монтаже ливневой канализации. Некачественные герметики, трубы, лотки приводят к потере герметичности сооружения, просачиванию воды сквозь щели и трещинам в конструкции. А это в свою очередь приводит к заболачиванию территории.
2. Ливневая канализация закрытого типа (точечная) – это система, состоящая из приёмников воды, соединённых между, и проложенной под землёй трубой, по которой удаляется вода в коллектор.  В такой системе обязательно должен быть ревизионный колодец диаметром не меньше 1 метра. Так как при проходе воды по территории она может собирать различный мусор, то на приёмники воды устанавливаются решётки или сетки.
   Строительство канализации закрытого вида начинается с проектирования, в котором будут учитываться не только рельеф местности, расположение труб, колодцев и других элементов системы, но и климатические условия региона. Канализационные трубы должны укладываться на глубину около 50 см ниже уровня промерзания грунта. Если сделать это невозможно, то трубу необходимо утеплить.
   Для устройства подземной ливневой канализации используют пластиковые трубы, диаметром от 100 мм. Верхняя граница диаметра трубы регламентируется исключительно планируемой пропускной способностью водоотвода. Предпочтительно устраивать закрытую систему с использованием прямых трубопроводов. Если избежать поворота невозможно, то в этом месте изгиб трубы должен иметь тупой угол. К тому же в этих местах лучше установить ещё и смотровой колодец. Колодцы потребуется сделать и там, где имеются разветвления канализации.

   Все трубы закрытой системы ливневого водосброса подключаются в самой низкой точке к коллектору – трубе большого диаметра. Он в свою очередь стыкуется с центральной канализацией или уходит в специальную ёмкость, приёмник дождевой и талой воды. В некоторых случаях допускается сброс воды в овраг или водоём.
   После монтажа всех труб и колодцев систему нужно проверить. Её заполняют водой и оценивают герметичность и пропускную способность элементов инженерной конструкции. Если всё нормально, то траншеи закапывают.

Из чего состоит

Ливневая канализация любого вида имеет в своём составе следующие основные элементы:

• дождеприёмник – один из самых важных конструктивных элементов системы водосброса, обеспечивающий качественный сбор воды с территории;
• лотки приёмные – искусственные конструкции, по которым вода с земельного участка отводится в колодец, коллектор или центральную систему ливневой канализации. Лотки всегда устанавливаются под наклоном в сторону приёмника;
• трубы – это также основной элемент канализации. По ним вода уходит за пределы осушаемой территории;
• пескоулавливатели – своеобразные фильтры, монтируемые над дождеприёмниками. Используются для недопущения засора системы водосброса;
• колодец ревизионный. Данная конструкция предназначена для осмотра состояния ливневой канализации, проведения регламентных работ и очищения системы от мусора и грязи.

Расчёт параметров

Чтобы ливневая канализация качественно выполняла свои функции, перед её устройством необходимо провести некоторые расчёты.  Чтобы это сделать, необходимо иметь такую информацию:

1. Объём осадков для данной территории региона.
2. Состав и особенности грунтов на земельном участке.
3. Имеются ли на территории инженерные магистрали.

Диаметр трубы или величину лотков рассчитывают исходя из объёма воды, зависит от объёма воды, которая будет проходить через ливневую канализацию, частоты дождей на данной территории, площадь территории, с которой планируется сбор воды. Также, в расчет берется специальный коэффициент, выбираемый в зависимости от вида покрытия поверхности земельного участка (щебень, асфальт, бетон и т.п.).

Если монтируется ливневая канализация внешнего типа, то наиболее часто используются трубы с диаметром 15 см.

На какую глубину закладываются трубы

Ливневая канализация закрытого типа располагается под землёй. Поэтому резонно будет задать вопрос, а на какую глубину необходимо закапывать трубу. Решить поставленную задачу поможет СНиП 2.04.03-85. В данном документе говорится, что глубина закладки трубы для ливневой канализации регламентируется для каждого региона отдельно.

Важно! Для труб с диаметром 50 см минимальная глубина закладки составляет 30 см. Если магистраль имеет больший диаметр, то данный параметр увеличивается до 70 см.

В случаях, когда лотки для ливневой канализации устанавливаются на небольших площадях частных домовладений, чтобы не делать сложных расчётов по формулам нормативных документов, лучше всего воспользоваться помощью опытных специалистов, которые занимаются устройством систем водоотвода.

Выбор уклона труб

Чтобы грамотно установить ливневую канализацию, нужно правильно рассчитать уклон его составляющих.   Для этого понадобится такая информация:

1. Диаметр трубы.
2. Метод отвода воды.
3. Материал покрытия поверхности территории.

К примеру, при диаметре трубы в 20 см, будет достаточно создать уклон в 7 мм на каждый метр магистрали. Для трубы с диаметром 15 см потребуется увеличить уклон ещё на 1 мм. Максимальный же уклон не может превышать 15 мм на погонный метр, в противном случае ливневая канализация будет неэффективной.

Кровельная часть ливневой канализации

Так как сбор воды с территории зданий и сооружений начинается с её сброса с крыш, то не стоит забывать, что ливневая канализация начинается именно с кровельной части.

Водоотвод с кровли состоит из следующих основных элементов:

• жёлоб;
• воронка;
• труба;
• заглушка;
• колено;
• держатель;
• соединитель.

Как только водоотвод на крыше здания будет смонтирован, можно приступать к устройству непосредственно системы наземного или подземного сброса воды.

Порядок монтажа наземной части ливнёвки

В первую очередь производят разметку территории, на которой планируется установить систему канализации сточных вод. Затем приступают к земляным работам. Роют траншеи под трубы и лотки, котлованы под ревизионные колодцы. При этом учитывают глубину промерзания почвы. Сразу же формируют необходимый уклон почвы, используя для этого трос или верёвку.

Далее начинают монтировать водоприёмники. В вырытые траншеи насыпают песок, на который укладывают трубы, согласно разработанной схеме. Затем начинают собирать систему в единое целое. В последнюю очередь размещают фильтры, решётки или защитные сетки. Лотки закрепляют цементным раствором. После этого магистраль проверяют, заполняя водой, которая должна беспрепятственно уходить в коллектор или другой сборный пункт. Если всё нормально, систему закапывают.

При монтаже водоотвода в частных домах можно провести окончательный тест магистрали, путём создания искусственного «дождя». При правильном монтаже ливневой канализации вода даже при интенсивном поливе, должна быстро уходить с территории.

Создание охранных зон

Согласно СНиП вокруг ливнёвой канализации должна быть создана охранная зона. В большинстве случаев это территория по 5 метров в каждую сторону от трубы и колодцев ливневой канализации, на которой не рекомендуется:

• возводить любые типы сооружений;
• парковать технику;
• высаживать деревья;
• загромождать доступ к ревизионным колодцам;
• устраивать свалки.

Если следовать всем установленным правилам, то система водоотвода с территории будет служить долго и надёжно.

Стоимость канализации ливневой

Цена ливневой канализации зависит от площади водосбора, интенсивности дождей, климатических условий, сложности рельефа местности и выбранного вида магистрали водоудаления. Именно от этих факторов зависит объём земляных работ и количество расходных материалов. Но, в любом случае, затраты на ливнёвку окупятся, так как её наличие позволит продлить срок эксплуатации зданий и состояние территории, с которой организуется удаление атмосферной воды.

Совмещение ливневки и дренажа в одной траншее: правила установки и эксплуатация

При строительстве дома на участке с высоким уровнем грунтовых вод прокладывают дренажи, которые защищают сооружение от весеннего подтопления, размывания почвы, разрушения отмостки фундамента и затопления подвальных помещений. Для минимизации расходов на обустройство отводной системы закладывается дренаж и ливневая канализация в одной траншее.

Содержание

1. Назначение дренажной и ливневой канализации
2. Комбинация ливневой и дренажной канализаций
3. Правила установки двойной системы
4. Эксплуатация и обслуживание

Назначение дренажной и ливневой канализации

Ливнёвка собирает талые и дождевые воды в желоба и лотки-дождеприёмники, затем по трубопроводу отводит воду в колодцы. Она соединяет в одно целое наружную систему водосбора и подземную разводку.

Для осушения заболоченных участков используется дренаж, который не позволяет подняться уровню грунтовых вод, отводя их с помощью перфорированных по длине труб в каптажные колодцы. Учитывая общую направленность проблемы — отвод лишней воды, — совмещают схемы водоотведения, чтобы впоследствии грамотно использовать природные ресурсы, направив техническую воду, например, на полив сада или цветника.

Совместное использование траншеи не означает объединение схем. Дренаж и ливнёвка в одной трубе перегрузит перфорированные дрены в пиковом режиме, что не позволит вовремя вывести грунтовые воды и вызовет подтопление участка.

Дренажная разводка может быть только закрытой, так как она закладывается под землёй. Несколько условий, определяющих необходимость её монтажа:

• водоносный слой залегает близко к поверхности;
• по характеристикам грунт представляет собой глину или суглинок;
• участок располагается в зоне частых паводков;
• отметка фундамента располагается ниже уровня земли;
• строительство планируется в низине.

Элементы дренажной системы:

• трубы из геотекстиля с перфорацией (дрены), служащие для сбора «лишней» жидкости;
• отстойники пескоуловители;
• трубопровод из пластиковых, асбоцементных или керамических труб для отвода собранной воды;
• смотровые колодцы.

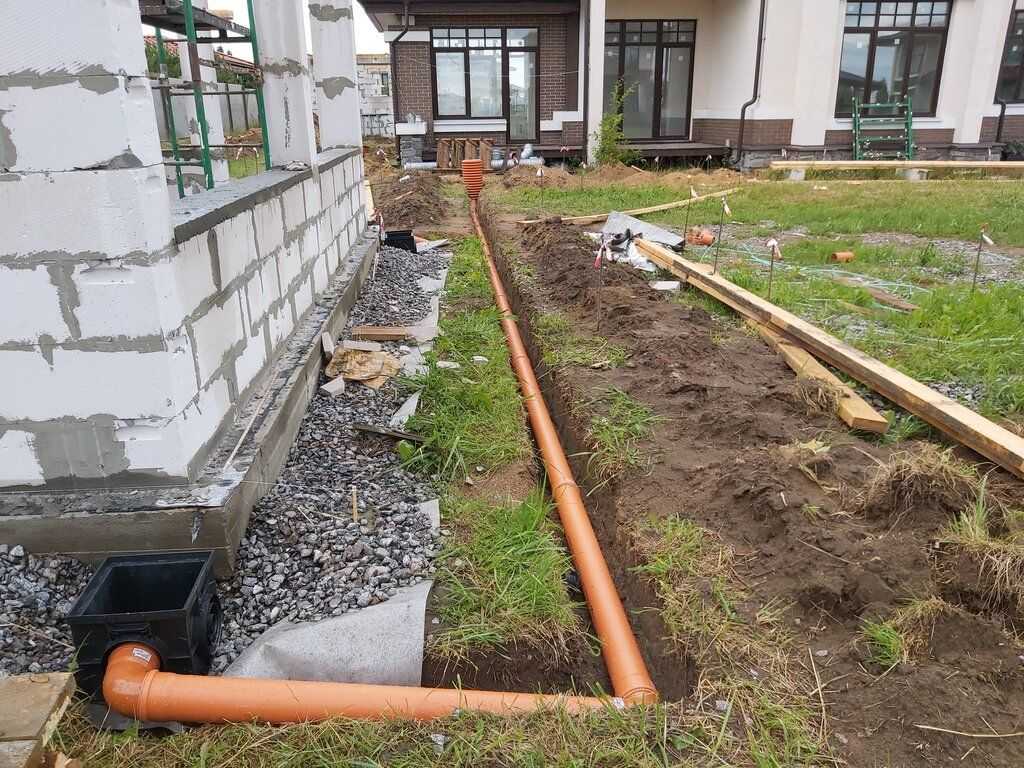

Трубы обеих систем можно расположить в одной траншее, что облегчит монтаж и снизит расходы.

Комбинация ливневой и дренажной канализаций

Задача, которая ставится перед строителями, заключается в выводе стоков по автономным схемам в один дренажный колодец. Для этого используется узловой тройник, который объединяет наружные потоки дождевой воды с отводом грунтовых вод.

Дрены, закопанные по участку, собирают поднявшиеся грунтовые воды и по трубам выводят в колодец, из которого производят их откачку и сброс в установленное место.

Обычно ливневые стоки собираются в коллектор, который располагается в одной траншее с дренажным трубопроводом, из коллектора вода попадает в магистральную сеть, затем в перепускной колодец, откуда тоже происходит её откачивание.

Соединить ливнёвку с дренажём можно с помощью узлового тройника для вывода потока в одну магистраль в направлении общего дренажного колодца. Трубы закладывают под уклоном, установленным СНиП для сечений разного размера. Например, для Dм110 мм уклон составляет 2 см на погонный метр.

Правила установки двойной системы

Перед монтажом выполняются проектные работы с топографической съёмкой местности. Рассчитывается пропускная способность для трубопроводов, которая должна обеспечить отвод воды в режиме перегрузки.

При закладке необходимо следовать следующим рекомендациям:

• Обустройство дренажей требует значительных вложений. Ошибочные расчёты приведут к дополнительным расходам. Восстановить неработающую систему довольно сложно, легче проложить новую.
• Совмещение ливнёвки и дренажа в одной траншее допустимо, но располагаются они на разной глубине. Колодец для сбора воды может быть общим.
• Глубина канавы выполняется с учётом слоя из щебня и песка, которые должны обеспечить лучшую фильтрацию воды.
• Перфорированные дрены укладывают ниже ливневого трубопровода.
• Располагают трубы на некотором расстоянии друг от друга. Это предохраняет дренажную систему от перегрузки в случае повреждения ливнёвки.
• Максимальная глубина укладки коллектора диаметром 700 мм составляет 120 см.

Эффективная работа комбинированной схемы сохранит целостность фундамента и предотвратит подтопление. Денежные средства, которые были бы потрачены на обустройство обеих систем водоотведения и гидроизоляцию, будут снижены вдвое.

Эксплуатация и обслуживание

Без профилактической очистки ливнёвка и дренаж заиливаются, забиваются песком и глиной. Осмотры производятся в засушливый осенний период или в начале зимы. Основная задача: убедиться в целостности водоотводной системы и сохранить её пропускную способность.

Чистку трубопровода выполняют с помощью обычного шланга и чистой воды, которую подают под сильным напором. Грязь устремляется в колодец, откуда её нужно вычерпать, затем вручную выскрести стены и дно. Лотки, желоба и канавы для сбора дождевой воды тоже промывают, очищая от грязи.

Регулярность проведения очистки будет гарантией стабильной работы ливневой канализации и дренажной системы.
