Дренаж из щебня без трубы: Дренаж вокруг дома щебнем без труб: убираем грунтовые воды

технология монтажа, схемы, видео DrenoPipe и SoftRock

На участках, расположенных в районах с высоким показателем влажности почвы, где ежегодно случаются паводки в весенне-осенний период, крайне важна установка дренажа. Если раньше для этих целей применялся исключительно щебень, то в настоящее время все чаще сооружаются сети с использованием современных, более продуктивных и простых в укладке материалов.

Оглавление:

1. Разновидности систем
2. Технология монтажа
3. Что такое DrenoPipe и SoftRock?

Положительные стороны

Альтернативные методы по причине отсутствия необходимости в закупке большого количества щебня позволяют сэкономить немалые средства, а также существенно снизить временные и трудовые затраты. Благодаря легкости монтажа и надежности, они прекрасно зарекомендовали себя на российском рынке.

Они служат для водоотведения, при этом избытки воды удаляются с участков различными методами.

1. открытым, прекрасно функционирующим во время проливных дождей и паводков. Для его изготовления прокапываются относительно небольшие траншеи глубиной около 0,5 м, на дно которых засыпается песок, щебенка, монтируются какие-либо отводящие элементы, а сверху укладывается решетка.
2. закрытым, служащим для отведения грунтовых вод и выполняемым из труб, располагаемых на глубине ниже уровня промерзания почвы. Прокладка элементов производится с незначительным уклоном, оставшееся пространство засыпается щебнем или другой аналогичной продукцией.

Дренаж без труб стал возможен с применением специальных водосборников и колодцев, которые выполняются из не подверженных гниению или коррозии материалов, обладающих повышенной прочностью. Во многих случаях и вовсе делается конструкция без щебня и его заменителей, при этом на засыпке удается неплохо сэкономить.

Применение таких альтернативных методов допускается в регионах с незначительным объемом влаги в почве, для которых характерно незначительное количество осадков. Дренаж без использования труб и щебня всегда устанавливается от наиболее высокого места на участке в направлении к низине. Основными составляющими являются:

• траншеи глубиной не менее 0,5 м;
• осушители, монтируемые на расстоянии не менее 10 м друг от друга;
• накопители, если не предусматривается отвод воды за пределы участка.

Если участок расположен на возвышенном, ровном месте, где потоки не размывают землю, а вода не застаивается после дождей, а сразу впитывается в грунт, то без установки водоотведения можно обойтись.

Технология устройства систем водоотведения

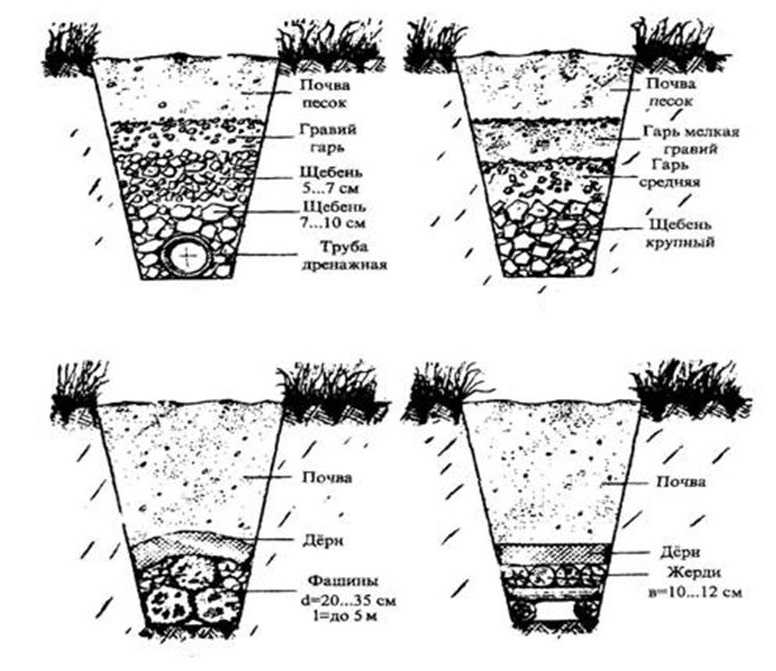

Дренаж из щебня или гравия обладает множеством преимуществ. Камень имеет достаточную прочность, чтобы не рассыпаться под тяжестью различных строений. Камни не размывается во время паводков и обеспечивает великолепное водоотведение.

Если в почве воды очень мало, то нередко выполняют дренаж без труб с применением одного лишь щебня.

Один из широко применяемых методов предусматривает изготовление системы в несколько шагов:

• Рытье траншей с обязательным уклоном в направлении водоотведения.
• Засыпка и выравнивание дна с применением таких материалов, как тектон.
• Застилка дна и стен траншеи геотекстилем с запасом на края не менее 30 см.
• Заполнение ям щебнем или гравием и укрытие его свободными краями.
• Насыпка и трамбовка песчаного слоя.

Несмотря на многочисленные преимущества использования щебня, на практике такой вариант выполнить удается не всегда. К альтернативным способам приходится обращаться в двух случаях:

• отсутствие возможности купить и доставить гравий на строительную площадку;
• дренажная канава требуемой глубины не реализуется в том или ином месте, например, по причине наличия подземных коммуникаций.

В обоих случаях проблема решаема. Система может быть выполнена только из труб, однако укладывать их нужно, предварительно завернув в геотекстиль. Если этого не сделать, то отверстия, через которые поступает вода, забьются.

Возможны варианты организации, например:

• Укладка в траншеи геотекстиля с последующей засыпкой в них различных мелких камней, битых кирпичей и прочего строительного мусора.
• Прокладка по дну ямы треугольного желоба из досок с последующей засыпкой грунтом.

Такие методы отличаются дешевизной и простотой, но не долговечностью.

Обзор систем DrenoPipe и SoftRock

В сравнении с вышеприведенными способами самостоятельной организации водоотведения без использования щебня и обычных труб они имеют массу преимуществ. Состоят из элементов, полностью готовых к монтажу, что позволяет к минимуму свести трудовые и временные затраты.

Дренажные трубы имеют перфорированную структуру, обладающую высокой гибкостью. Они окружены толстым слоем наполнителя и обернуты геотекстильной сеткой. Для соединения между собой служат фирменные муфты и хомуты. Приобрести их можно отдельно в нужном количестве.

SoftRock состоит из труб следующих размеров:

• наружный диаметр (вместе с наполнителем) – 30 см;
• внутренний диаметр – 11, 16, 20 см;
• стандартная длина – 3 м.

DrenoPipe имеют внешний диаметр 40 см, внутренний – 11 или 15 см.

Вне зависимости от выбора того или иного бренда, имеется ряд преимуществ:

1. Легкость установки. Основная работа заключается в копке траншей. Все элементы имеют незначительный вес и хорошо гнутся, что делает их укладку простой и посильной каждому. Сверху канаву достаточно лишь присыпать песком – не нужно ни щебня, ни гравия.

2. Отсутствие необходимости дорогостоящей техники для монтажа и транспортировки.

3. Вне зависимости от производителя, трубы значительно эффективнее любых конструкций с применением щебня или гравия. Уникальное строение канальцев в пенопласте позволяет улучшить водоотведение до 50%, а заиливание полностью исключается благодаря сетке из геотекстиля.

4. Высокая прочность. Дренаж способен выдерживать вес до 25 тонн.

5. Абсолютная экологичность.

6. Надежность. DrenoPipe и Softrock прошли многократные испытания и было доказано, что срок их службы составляет не менее сотни лет. Они пригодны для использования в различных климатических зонах, не перемерзают и не боятся резких скачков температур.

7. Нет нужды в постоянной чистке.

8. Экономичность, обусловленная невысокой ценой труб вместе с установкой в сравнении с обычными. Это объясняется отсутствием необходимости в бригаде рабочих, привлечении спецтехники, а также закупки большого количества щебенки, стоимость которой составляет примерно треть от стоимости всей конструкции.

Купить Softrock или DrenoPipe для организации систем водоотведения значительно выгоднее, чем любые другие аналоги. Несмотря на свою сравнительную новизну, эти материалы уже успели себя зарекомендовать с хорошей стороны, о чем свидетельствуют многочисленные отзывы на форумах.

Несмотря на то, что они предназначены для организации водоотведения в садах и на открытых участках, дренаж из перфорированных труб нашел широкое применение и в ряде других случаев, к примеру, для предотвращения проникновения воды в фундамент уже возведенной постройки. При этом трубы укладываются по периметру с наружной стороны здания.

Софтрок, как и Дренопайп, нередко размещаются совместно с септиком. Такие конструкции без щебня можно организовать на площадках с любым типом грунта. Использование песчаной засыпки рекомендовано, но также не является обязательным при условии, если установка выполняется не на глинистом участке. Современные системы являются лучшим на сегодняшний день вариантом водоотведения для участков с пересыщенным влагой грунтом и расположенных на склонах, где почва подвержена вымыванию. За все время существования не зарегистрировано ни одной претензии или возврата по причине плохого качества.

дренажные трубы без щебня

Главная / Полезное / Дренажные трубы / Дренажные трубы с наполнением гранул пенополистирола

• Особенности системы
• Преимущества системы
• Способы применения системы
• Уменьшение длины системы
• Заключение

Для земельных участков с повышенной влажностью грунта и в климатических регионах, для которых характерны паводки в осенний и весенний период, насущной необходимостью является обустройство дренажной системы. Если изначально такие конструкции предусматривали засыпку дренажных каналов щебенкой, то сейчас одним из популярных видов этих систем является дренаж без щебня. Такое решение уменьшает трудозатраты и позволяет экономить деньги. Монтаж достаточно простой, не занимает много времени, а сам дренаж служит очень долго, показывая хороший результат.

Особенности системы

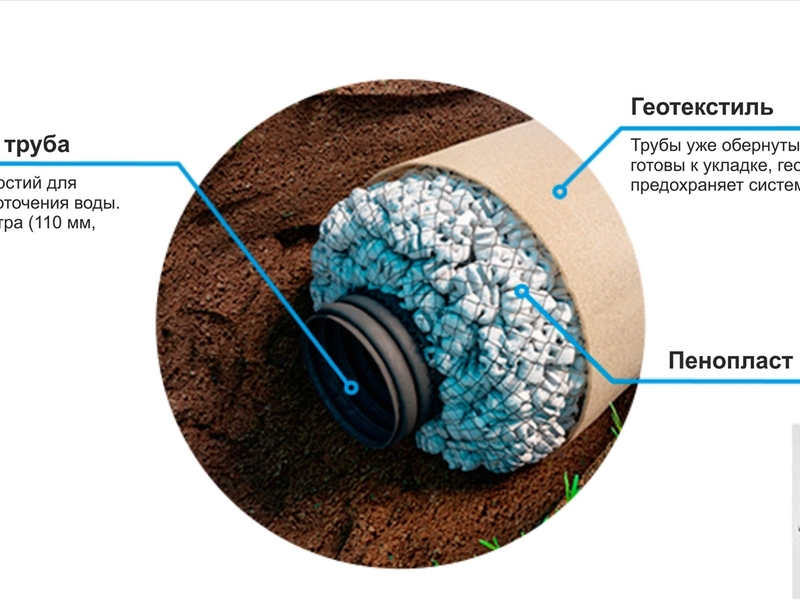

Дренажные системы имеют длину 3 метра с перфорированной трубой в обсыпке из пенополистирола (наполнение). Наполнитель заключен технологической сеткой, предотвращающей рассыпание. Вся система обернута геотекстилем и проклеена.

Стандартный диаметр системы в сборе – 30см, с внутренней трубой 110мм.  Стандартный диаметр системы в сборе – 40см, с внутренней трубой 160мм.

Дренажные трубы с наполнением могут поставляться с трубой вышеуказанных диаметров или без трубы (т.е. секциями для использования в качестве фильтрующей подушки).

Система поставляется вместе с соединительными элементами, а также, при необходимости, концевыми заглушками. Также могут быть предоставлены внутренние тройники и патрубки. Вся соединительная фурнитура канализационного оборудования (диаметром 110-200мм) идеально стыкуется с дренажными трубам с наполнением.

Наружный слой геотекстиля надежно защищает дренаж от заиливания

Преимущества системы

система полностью готова к монтажу, т. е. клиент получает готовый блок	система очень легкая	гибкость системы и простота монтажа
расходы на логистику минимальны: т.к. объём клиенту доставляется одной машиной	отсутствуют расходы на доставку щебня	отсутствует необходимость в спецтехнике
	система очень прочная выдерживает нагрузку на ось 5.5 тонн при насыпи песка в 30 см	нет грязи от щебня и спецтехники и нет повреждения газонов или ландшафта при монтаже участка

• Недорогой и быстрый монтаж. Блоки очень гибкие и имеют небольшой вес, что значительно упрощает их монтаж в подготовленную траншею. Требуется оборудовать место стека воды, желательно сверху дренаж засыпать песком, особенно на глинистой почве. Для транспортировки и монтажа не требуется использование дорогой спецтехники.

• Высокая эффективность водоотвода. Вода на участке на застаивается. Геосинтетический наполнитель обеспечивает ее быстрый и эффективный сбор в систему. Систем прослужит больше ста лет, не боится перепадов температур, не замерзает, адаптируется к любым климатическим условиям, очень надежна, может использоваться повторно, не заиливается и не засоряется.

Дренажные канавы осталось только засыпать землей и накрыть дерном

Способы применения системы

  .

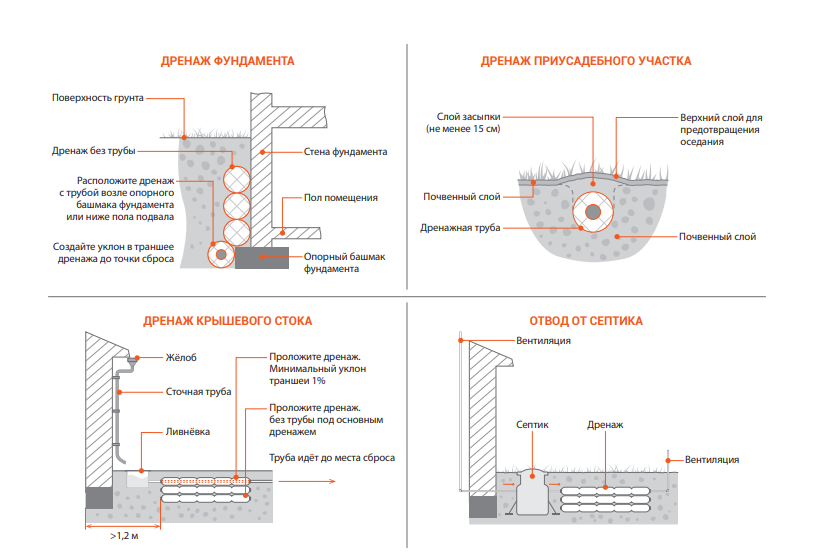

Дренажные трубы с наполнением подходят для широкого спектра применения и являются удобной альтернативой традиционному щебневому дренажу. Могут использоваться на любых грунтах.

Дренажные системы c наполнением пенополистирола часто применяют для работы в паре с септиком

 Для обустройства системы дренажа применение песка не обязательно, но желательно. Только если система укладывается в глиняных грунтах, тогда песок необходимо использовать обязательно. Монтаж всего дренажа, даже на больших садовых участках, не занимает много времени и сил. Основная работа уходит только на подготовку траншей, а укладка легких труб и их соединение в одну систему проходит максимально быстро. Смонтированная система служит больше ста лет, при этом она может выниматься и устанавливаться на новом месте в случае необходимости.

Это может быть интересно!

Уменьшение длины системы

 В случае если необходима длина меньше чем 3м дренажных труб с гранулами пенополистирола, то ее можно урезать и перевязать до необходимой длины при помощи любого подручного хомута, веревки или проволоки. Длину системы можно уменьшить следующим образом:

1.отмерьте необходимую вам длину, добавьте половину диаметра системы с одного конца.

2.разрежьте сетку по контуру системы на расстоянии отметки о разрезе, удалите лишний наполнитель.

3.затяните сетку, чтобы наполнитель плотно удерживался внутри, и закрепите ее. Если это система с трубой внутри, то прижмите сетку к трубе на нужно длине и плотно свяжите ее пластиковым хомутом или веревкой.

4.отрежьте кусок трубы до необходимой длины.

Заключение

Дренажная водосточная система без применения щебня – это одно из лучших современных решений для любого участка с высокой влажностью или частыми осадками. Она без каких-либо проблем переносит как жару, так и морозы, не боится сильного перепада температур или больших нагрузок.

Разница между французским водостоком и траншейным водостоком

Опубликовано 19 февраля 2021 г. 8 июня 2022 г. Ник Майер

Существует много эффективных способов удаления воды из собственности и направления ее в соответствующие каналы. Французский и траншейный водостоки — это два стиля, которые используются для отвода воды за пределы участка, но различия между ними часто неправильно понимаются. Оба являются первой защитой от сбора воды на месте, но один из них является поверхностным сооружением, а другой — подповерхностным сооружением. Знание разницы между французским водостоком и траншейным желобом поможет вам понять, почему выбор универсальности желобного водостока имеет больше смысла.

Французские водостоки

Французские водостоки обычно изготавливаются из перфорированных труб и окружены гравием или песком и тканью для ландшафтного дизайна, что предотвращает миграцию дренажного материала. Кроме того, текстиль для ландшафтного дизайна предотвращает засорение или попадание почвы и корней в отверстия в трубе. Его можно легко сделать вручную, но лучше всего использовать для отвода грунтовых вод из садов и вокруг фундаментов зданий. Французские дренажи перемещают захваченную воду в указанную область и лучше всего используются в почве, которая часто пропитывается дождем и подвержена затоплению.

Одна проблема, связанная с французскими водостоками, возникает во дворах, которые наклонены к фундаменту здания. В этом случае поверхностная дренажная система более идеальна, если уклон превышает полтора дюйма. Это связано с тем, что крутой уклон может привести к просачиванию чрезмерного количества воды под ваш дом, если есть проблемы с дренажем, а подземная установка дренажа затрудняет доступ. Копание может нарушить естественный сток воды, а просачивающаяся плитка или перфорированная труба со временем забиваются. Более того, установка французских водостоков может быть опасна, если поблизости проложены линии электропередач, коммуникаций или водопровода.

Траншейные дренажи

Траншейные дренажи также могут называться канальными дренажами и представляют собой надземное дренажное решение. Его материалы зарыты в землю в длинной узкой траншее. Он имеет решетчатое покрытие, которое может выглядеть как водосточный желоб. Жилые траншейные дренажи перенаправляют воду, чтобы она не попала в места, где она может нанести ущерб, опасность или эрозию. После укладки траншейный дренаж соединяется с местной ливневой канализацией или водотоком, чтобы сохранить экосистему нетронутой.

Траншейные водостоки могут быть временными или постоянными с различной прочностью решетки и внешним видом в соответствии с окружающей средой. Его воздействие на поверхность и прочные материалы позволяют ему без помех выдерживать большие веса. ABT предлагает сборные и монолитные изделия для обеспечения постоянного и прочного крепления для таких областей, как внутренние дворики, бассейны, подъездные пути и тротуары.

Помимо того, что мы перечислили здесь, разница между французским дренажом и траншейным дренажем заключается в том, что французский дренаж используется для воды, находящейся под землей, а траншейный дренаж отводит лишнюю воду с поверхности. Дренаж траншеи выложен бетоном и имеет наклон, чтобы использовать гравитацию при дренаже с вашей собственности. Ни то, ни другое не следует устанавливать до разговора с профессиональными экспертами по дренажу, так как вы рискуете нарушить другие необходимые линии, проложенные под землей, и естественный сток воды в экосистеме, что может вызвать у вас новые проблемы.

Французские стоки и их падение

Об авторе: Расс Адсит, FASLA, является исполнительным директором Международной ассоциации по борьбе с эрозией. С рекламой можно связаться по телефону 800.455.4322 или по электронной почте [email protected].

Russ Adsit, FASLA

undefined

Обновлено: 21.01.19

Французские дренажи и беструбные французские дренажи могут потребовать больших усилий с лишь незначительной эффективностью по многим причинам. Большинство описаний французского дренажа включают щелевую или перфорированную трубу, траншею, геотекстильную ткань и гравийную засыпку. Для правильной работы слив должен иметь достаточный уклон и место для выхода на землю, в дренажную трубу или куда-либо еще, откуда может выходить вода.

К сожалению, этот факт часто упускается из виду. Правильно сконструированные французские трапы будут хорошо передавать воду из трубы к выходу из трубы; однако они не очень эффективны для обезвоживания плохо дренированных почв. Под адекватным падением подразумевается опускание не менее чем на 2 фута на каждые 100 футов трубы или на 0,25 дюйма на фут уклона. Во многих случаях недостаточный уклон для дренажа участка является исходной проблемой, которую призвано решить использование французского дренажа.

Один раз в 4 дюйма. дренажная труба расположена под землей, она должна быть покрыта слоем грунта толщиной 2 дюйма, и необходимо постараться сделать достаточный уклон для дренажа трубы. Если эти условия не соблюдены, лучше дать воде стекать по поверхности. Только по этим причинам французский дренаж и даже безтрубный французский дренаж могут потребовать больших усилий с минимальной эффективностью, чтобы избежать ошибок французского дренажа.

Еще одна причина, по которой французская водосточная труба не всегда является эффективным решением, связана с основными свойствами воды. Вода «прилипает сама к себе» благодаря процессу, называемому когезией. Простой научный эксперимент, в котором пенни помещают на стакан с водой, заставляет пенни плавать. На самом деле он не плавает, а опирается на поверхностное натяжение воды. Как только капля мыла попадает в воду, пенни тонет, потому что поверхностное натяжение уступает весу монеты.

Примерно таким же образом осадки прилипают к самим себе и к поверхности почвы, гравия, песка или любой другой поверхности, с которой они соприкасаются. Вода скорее прилипнет к чему-то, чем просто заполнит пустоту. Таким образом, вода обычно прилипает к гравию во французском водостоке, а не заполняет пустоты.

Таким образом, французская дренажная труба наполняется водой только тогда, когда воды достаточно, чтобы прилипнуть к поверхности гравия и быть достаточно тяжелой, чтобы заполнить пустоты и впоследствии протолкнуться в трубу. Опять же, падения должно быть достаточно, чтобы вода вытекала из трубы; в противном случае вы позволяете воде оставаться под землей, а не на поверхности земли. Иногда это единственный способ решения проблемы дренажа, но это не лучший способ, поскольку он не отводит воду от фундаментов, сооружений, бассейнов, террас и т. д.

СВЯЗАННЫЕ: Подразделение Висконсин видит улучшения ливневых стоков

Еще одна проблема со структурой традиционного французского водостока заключается в том, что называется «слеплением» геотекстильной ткани. Это процесс, при котором мелкие частицы глины и ила задерживаются тканью, и со временем ткань забивается и больше не пропускает воду. Когда через ткань проходит достаточное количество песка, глины или ила, гравийные пространства заполняются, и эффективность французского дренажа прекращается. Вот почему большинство экспертов утверждают, что французский дренаж не является долгосрочным решением проблемы дренажа: его нужно выкапывать и переустанавливать каждые восемь-десять лет.

Что делать, если у вас проблема с дренажем и ошибка французского дренажа? Лучшим решением является отвод воды по всей поверхности с уклоном не менее 1,5–2 %. Если вода, вызывающая беспокойство, представляет собой стоячую воду после дождя, вы можете использовать один из более новых продуктов, таких как заполненная песком траншея с транспортировкой по трубе с прорезями. Несмотря на это, вам все равно нужно куда-то опорожнить трубу.

Для ливневых вод или поверхностных вод, образующихся в результате дождя, стока или других источников, вам потребуется использовать поверхностный сток (наилучшая практика), подземные трубы с соответствующими точками падения и сброса или тип системы локализации и удержания или отстойника. Без одного из этих решений вы рискуете перегрузить систему и создать резервную копию воды там, где она вам не нужна или не нужна.
