Глубинный и поверхностный дренаж решение проблемы водоотвода

Иногда у собственника в руках оказывается участок, на котором затруднительно построить дом и заниматься сельским хозяйством. Причиной часто бывает чрезмерная увлажненность почвы. Вследствие этого возникают бесконечные и непросыхающие лужи, корни растений подмокают и загнивают, фундаменты построек растрескиваются, а подвальные помещения затапливает. Кроме того, излишняя влажность приводит к появлению грибка и плесени в доме.
Для того чтобы избавиться от воды на земельном участке, применяют дренажирование почвы. Продумать и спроектировать систему отвода желательно до начала возведения зданий и сооружений на участке. Особенно важно проложить пристенный дренаж ниже линии фундамента. Если же дом достался от прежних хозяев, и в нем дренаж отсутствует, придется обустраивать его своими силами, иначе участок неминуемо превратится в болото.

Для принятия окончательного решения о целесообразности дренажных работ желательно провести гидрогеологические изыскания. Специалисты определят тип почвы, уровень и количество подземных вод, посоветуют, какие растения лучше посадить на участке для более качественного осушения, можно ли обойтись простой ливневкой или все же необходим капитальный дренаж.

Если оплата работы специалистов-гидрологов хозяину не по карману, то можно попытаться решить этот вопрос самостоятельно. Например, если вырытая на участке неглубокая ямка быстро заполняется водой, значит, уровень залегания грунтовых вод очень высок. Об этом же свидетельствуют березы, ивы и заросли осоки в близлежащем лесу, а также зеленые стенки колодцев. Для низинных участков создание системы отвода воды просто обязательно.

При большом обводнении участка строго рекомендуется обустроить глубинный дренаж. Его собирают по периметру дома из труб большого (5–20 см) диаметра с внутренней перфорацией, так называемых дренов. Их заглубляют в почву таким образом, что не только отводится ненужная влага, но и сам уровень прохождения грунтовых вод значительно понижается. Проектная документация по глубокому дренажу разрабатывается специалистами, а вот с монтажом может справиться и сам хозяин.

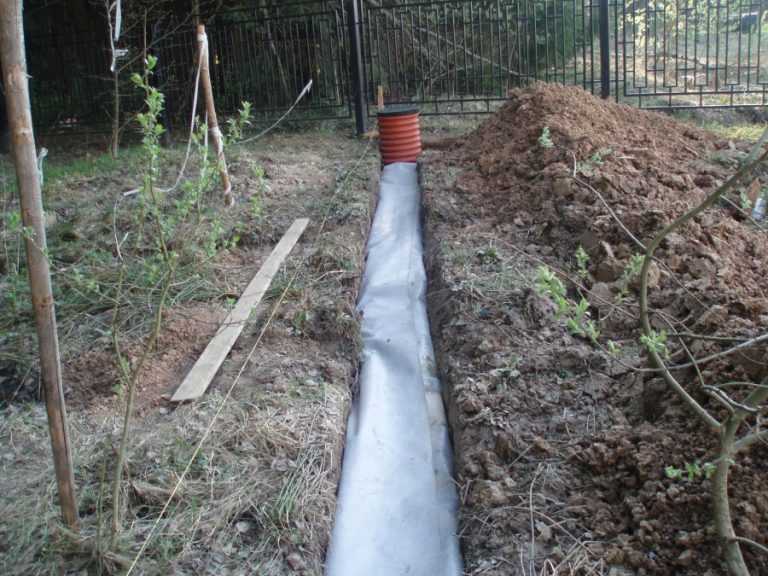

На первом этапе необходимо вырыть траншеи для укладки дренов. Их прорывают под наклоном с таким расчетом, чтобы вода самостоятельно стекала в нужном направлении. На дно выкладывается слой мелкозернистого песка, поверх которого помещается полотно из геотекстиля.

Перед укладкой в готовую траншею дренажные трубы также оборачиваются геотекстилем, что призвано предотвратить заиливание и закрытие дренажных отверстий механическим мусором. Траншея с уложенной трубой засыпается щебенкой так, чтобы дрен со всех сторон соприкасался с ней.

Собираемая влага должна отводиться к месту сбора, например, в дренажный или особый водосборный колодец, в коллекторную трубу или аналогичные места. Из таких точек сбора отводимая вода должна поступать напрямую в канализационную сеть, а при ее отсутствии – просто в удаленную от участка сточную канаву или же в глубину почвы. Для таких случаев предусматривается более глубокий колодец без дна для свободного ухода вод вглубь.

Как за любой функционирующей системой, за глубоким дренажем также нужен уход, иначе он заилится и механически засорится. Конечно, в отличие от металлических труб, пластиковые аналоги более стойки ко всяким видам загрязнений, однако, и их необходимо время от времени хорошо промывать и очищать от грязи. Глубокая промывка рекомендуется один раз в пять лет.

Для участков с небольшим количеством излишних вод подойдет поверхностная система дренирования. Она, в свою очередь, может быть точечной и линейной. Системы первого вида служат для отведения влаги с отдельных маленьких частей участка. В местах, где воды скапливается больше всего, устанавливаются приспособления для забора воды – дождеприемники с устройствами для улавливания и отсеивания песка. Как правило, это площади нижних террас, различные углубления в структуре почвы, места въезда на участок, а также земля под водостоками с крыш и под кранами для полива зеленых насаждений.

Точечная система дренирования проста и экономична, для ее реализации не нужны особые схемы и дорогостоящее оборудование, а монтаж производится быстро и своими силами.

Линейный дренаж

Линейный дренаж более сложный и дорогостоящий. Его применяют, когда необходимо отвести излишнюю влагу от строений, дорожек, автомобильных съездов, защитить поверхностный слой почвы на грядках.

Дренажная система линейного типа состоит из комбинации бетонных или пластиковых траншей небольшой глубины, проходящих по периметру участка и наиболее заводненным его частям. Они соединяются под определенным наклоном и встраиваются в отмостки фундамента, а также прокладываются вдоль тропинок. Для защиты траншей от засорения механическим мусором внутри устанавливается несколько специальных контейнеров для его улавливания, которые время от времени подлежат очистке или замене.

Для того чтобы решить проблему осушения участка наиболее эффективно, рекомендуется комбинировать точечный и линейный водоотвод.

это что: поверхностный, глубинный, вертикальный и другие виды, видео и фото

Статьи

• 1 Дренажные системы
  • 1. 1 Назначение
  • 1.2 Разновидности
• 2 Глубинный вид
• 3 Поверхностный вид
• 4 Вывод

Система водоотведения часто необходима для нормальной эксплуатации загородного дома или участка. Я хочу сегодня рассказать о назначении, видах и особенностях дренажа. С этими знаниями вам легче будет определиться, какую именно дренажную систему соорудить.

Поверхностный дренаж для сбора и отведения ливневых вод.

Дренажные системы

Назначение

Процесс укладки дренажных труб в траншеи.

Дренажные воды – это влага, которая скапливается на участке в результате обильных осадков, весенних паводков, близкозалегающих грунтовых вод, воды, стекающей с соседних участков. Если вы желаете, чтобы ваш участок выглядел красиво, а фундамент служил долго, эти воды необходимо удалять. Для этого применяют дренажные системы.

Схематическое изображение дренажной системы дома.

В результате правильного расчета и монтажа дренажных элементов можно добиться таких результатов:

• Отсутствие лишней влаги на участке. На земле нет луж, мокрых пятен, грязи и прочих подобных мест, где размножаются комары, земноводные, прочие любители влаги, а сам участок приобретает опрятный вид.

Этому участку дренажная система не помешает

• Фундамент дома не подвергается воздействию напорной и капиллярной влаги. Это значительно продлевает срок его службы, исключает сдвиги основания, затопления подвальных помещений и повышенную влажность в них.
• Корневая система плодовых деревьев и кустарников не гниет от переизбытка воды и растения не погибают, меньше болеют, дают ощутимо больший урожай.

Качественный дренаж – красивое озеленение

• Отдых или постоянная жизнь на сухом участке несравнимо приятнее. Вам не надо «месить» грязь, надевать резиновые сапоги или специальную обувь, чтобы добраться до удаленных или даже ближних частей владения.

То, во что может превратиться газон без отведения дренажных вод.

Бывают и такие случаи.

Еще один пример необходимости дренажа.

И это, заметьте, не весенний паводок.

Особенно актуально наличие дренажных систем для тех, кто хочет облагородить свой участок зелеными насаждениями ландшафтного дизайна. Выполненный в сухую летнюю погоду, он будет просто смыт дождями или утоплен в паводковых лужах.

Последствия отсутствия дренажа для фундамента.

Разновидности

Глубинный дренаж – защита от высоких грунтовых вод.

Виды дренажей бывают разные, это зависит от назначения и решаемых задач:

1. Кольцевой дренаж. По названию можно понять, что этот вид представляет собой замкнутую систему, опоясывающую сооружение, которое нуждается в защите от подтопления. Чаще всего кольцевые дренажи сооружают вокруг жилых домов, хозяйственных построек и гаражей.

Схема кольцевого дренажа жилого дома.

2. Пристенная дренажная система. Если основание здания стоит на водоупорном грунте, то с внешней стороны его стен укладывают дренажные трубы с обсыпкой для фильтрования. Трубы пристенного дренажа укладывают на водоупорный слой грунта.

Схематическое устройство пристенной дренажной системы.

3. Пластовый дренаж. Эта разновидность отличается тем, что укладывается непосредственно на водоносный слой земли в основании дома, который необходимо защитить от подтопления. То есть дренажные трубы кладут под бетонный пол подвала внутри дома, а сборную трубу выводят наружу в коллекторный колодец, связанный с кольцевой системой.

Схема устройства пластового дренажа.

Виды дренажей различаются еще по особенностям конструкции:

• Горизонтальная конструкция дренажа. Отличается системой горизонтально расположенных труб (дрен), канав, лотков и так далее. Это наиболее распространенный вид конструкции дренажной системы. Применяется в ливневой канализации, поверхностных и глубинных системах отвода воды.

Дренаж горизонтального типа.

• Вертикальный дренаж. Отличается системой скважин. Это могут быть скважины, выкачивающие воду из водоносного слоя наверх, а могут быть такие, которые сбрасывают её под водоупорный слой в нижний водоносный пласт. Ввиду дороговизны редко используются частниками.

Схема работы скважин обоих типов.

• Комбинированная конструкция. Состоит из вертикальной скважины первого типа (которая выбрасывает воду наверх) и системы горизонтальных труб, отводящих жидкость в коллекторы или водоемы.

Водоотводная канава вертикального дренажа.

Существует классификация дренажных систем по глубине залегания. Это может быть глубинный и поверхностный дренаж, но о них я расскажу отдельно.

Глубинный вид

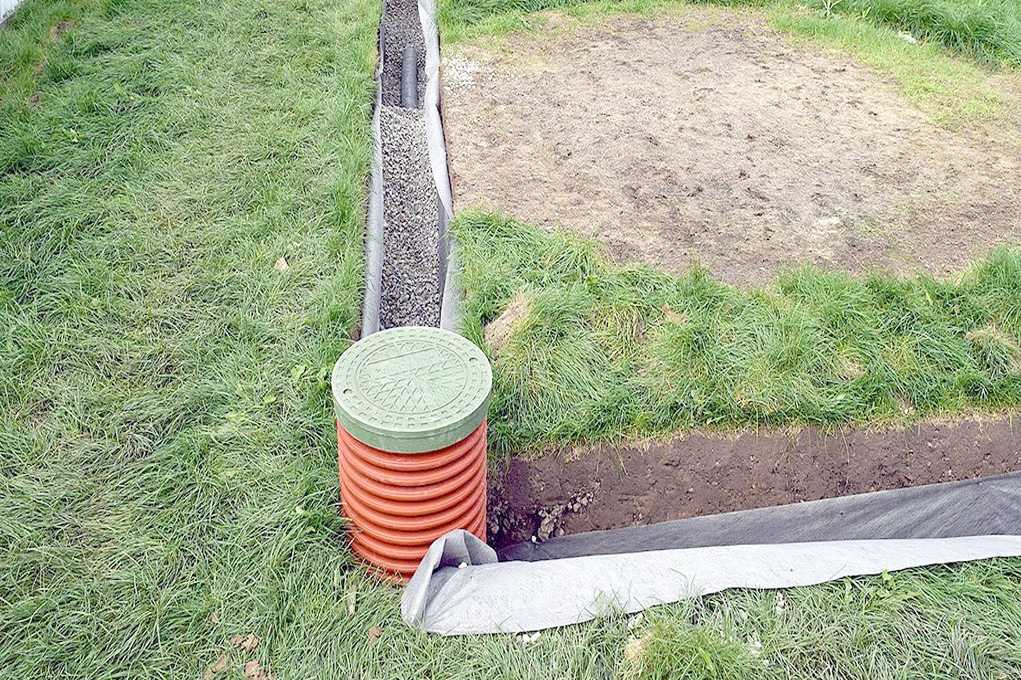

Трубы и дренажный колодец глубинной системы.

Основная задача, которую решает глубинный дренаж – понижение уровня грунтовых вод. В результате такая мера помогает (наряду с гидроизоляционными мероприятиями) защитить фундамент и различные подземные сооружения от разрушений, коррозии и т. д.

Вода в подвале – результат отсутствия дренажа.

Кроме того, глубинная дренажная система не дает корням деревьев и других культурных растений перегнивать.

Хороший фруктовый сад – что может быть лучше?

Когда стоит устраивать такую дренажную систему?

1. Грунтовые воды ближе полутора метров от поверхности почвы.
2. На участке застаивается вода.
3. Землевладение находится в низине и на него стекает вода от соседей.
4. Есть подпорные стены (под водоемы и т.п.).

Уровень грунтовых вод можно определить по расстоянию до зеркала воды в ближайшем колодце.

Большинство экспертов считает, что практически вся средняя полоса России нуждается в глубинной дренажной системе

Дренажные перфорированные трубы укладывают по всему периметру участка в специально вырытые траншеи. Трубы кладут на подсыпку из щебня и песка, заворачивают в геотекстиль, сверху присыпают обычным грунтом. Последний слой – дёрн.

Укладка дренажной трубы.

Обычно кладут одну трубу по центру участка, а к ней подводят под углом несколько труб с каждой стороны, получая своеобразную «ёлочку». Центральная труба находится ниже боковых. Уклон в сторону движения воды должен быть не меньше 1 см на 5 м.

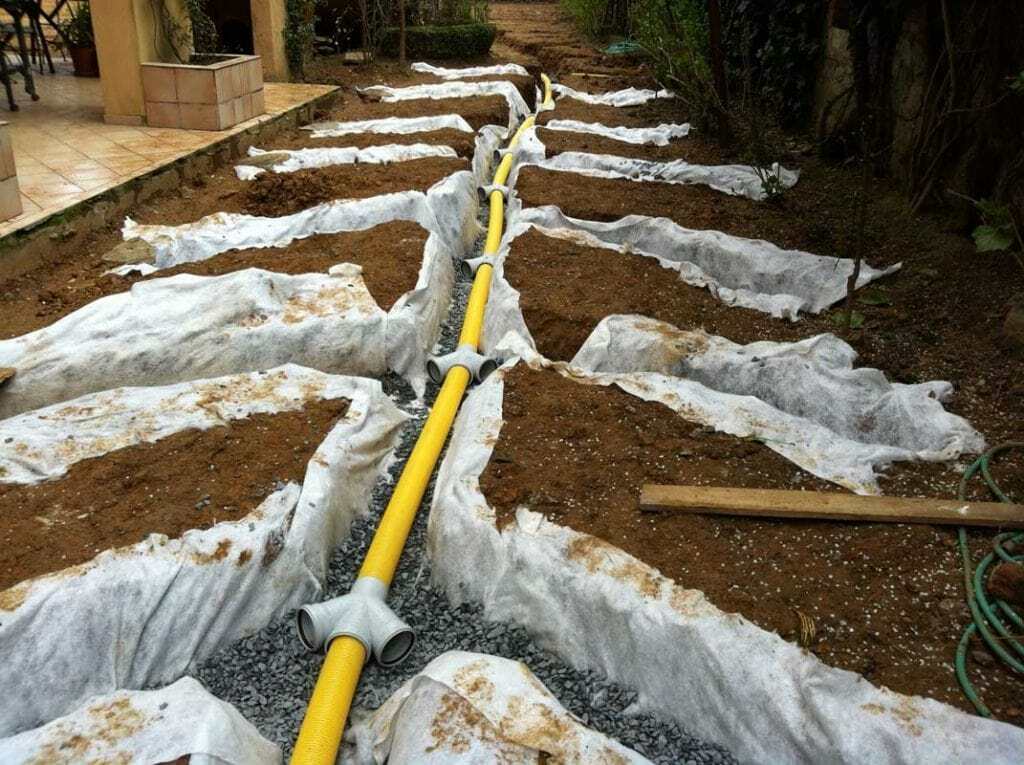

Схема прокладки труб напоминает «ёлочку».

Далее центральная труба направляется (под уклоном) к коллектору. Коллектор сделан из железобетонных колец или гофрированной трубы большого диаметра из ПВХ, ПНД или других полимеров.

Из коллектора жидкость перекачивается насосом за пределы участка (сбрасывать грязную воду в водоемы запрещено законом).

Коллектор с дренажной водой.

Инструкция по расчету глубинной дренажной системы достаточно сложна. Эту работу лучше доверить специалистам, так как даже небольшая ошибка может привести к гибели растений и прочим неприятным последствиям.

Поверхностный вид

Элемент поверхностной дренажной системы.

Поверхностный дренаж предназначен для сбора и отведения лишней влаги с поверхности участка

Водоотводный канал на парковке.

Как и глубинный дренаж, поверхностная система понижает уровень грунтовых вод, однако делает это совсем по-другому. Она отводит ту влагу, которая впитывается в грунт сверху в результате атмосферных явлений или деятельности человека. Кроме того, поверхностный дренаж не дает образовываться лужам.

При наличии эффективной системы водоотведения можно смело поливать участок.

Наиболее эффективной будет согласованная работа обоих типов дренажа – глубинного и поверхностного. Только в этом случае вы сможете быть уверенным, что ваш частный дом никогда не подтопит осадками или грунтовыми водами, а участок будет опрятным и сухим.

Сухо, красиво и чисто – результат дренирования.

Основные задачи поверхностной системы: отведение воды, стекающей с крыши, с замощенных площадей (дорожек, площадок, парковок и т.д. ), а также влаги, собирающейся на газонах и в саду.

Для этого используется два типа дренажа:

1. Локальный (точечный) – предназначен для сбора и отведения воды в отдельных местах её наибольшего скопления. Это могут быть водостоки с крыш, приямки около дверей, места под кранами для полива растений и прочие подобные точки. Представляет собой трапы, водоприемники, отводы и т.д.

Локальный водосборный трап под водосточной трубой.

2. Линейный – предназначен для сбора воды с больших площадей, таких как дорожки, парковки, крыши строений, газоны и т.д. Представляет собой систему мелкозаглубленных каналов, закрытых декоративными решетками из металла. Сами каналы могут быть пластиковыми, бетонными, металлическими или полимербетонными.

Решетка защищает крупного от мусора.

Для максимальной эффективности следует организовать работу обоих типов дренажа. Линейный дренаж через отводы соединяют с ливневой канализацией, точнее сказать, отводят в тот же коллектор, что и ливневку.

Система линейного дренажа и ливневой канализации.

В местах, где планируется проезд тяжелого автотранспорта, дренажные каналы выполняют из бетона или металла. Хотя по правилам технологии основную нагрузку принимает на себя закрывающая декоративная решетка.

На фото — бетонные водоотводные лотки.

Если делать современную и эффективную водоотводную систему для нашего климата, инструкция для расчета будет достаточно сложной.

Вывод

Я рассказал о видах, функциях и особенностях дренажа, чтобы вы смогли решить, браться за его реализацию своими руками или нанимать профессионалов.

Видео в этой статье поможет вам окончательно разобраться в этой непростой теме. Кроме того, есть возможность задать вопросы в комментариях – буду рад помочь.

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

ГЛАВА 6 — ДРЕНАЖ

6. 1 Необходимость дренажа
6.2 Различные типы дренаж

Во время дождя или полива поля становятся влажными. Вода проникает в почву и накапливается в ее порах. Когда все поры заполнены водой, говорят, что почва насыщена и больше не может поглощать воду; когда продолжается дождь или орошение, на поверхности почвы могут образовываться лужи (рис. 9).6).

Рис. 96. Во время сильных дождей верхние слои почвы насыщаются и могут образовываться лужи. Вода просачивается в более глубокие слои и проникает из бассейнов.

Часть воды, находящейся в насыщенных верхних слоях почвы, стекает вниз в более глубокие слои и замещается водой, просачивающейся из поверхностных бассейнов.

Когда на поверхности почвы больше не остается воды, некоторое время продолжается нисходящий поток, и воздух снова поступает в поры почвы. Эта почва больше не насыщена водой.

Однако насыщение могло продолжаться слишком долго для здоровья растений. Корням растений требуется воздух, а также вода, и большинство растений не могут выдерживать насыщенную почву в течение длительного времени (исключением является рис).

Помимо ущерба урожаю, очень влажная почва затрудняет, а то и делает невозможным использование техники.

Вода, стекающая из насыщенного грунта вниз в более глубокие слои, питает резервуар подземных вод. В результате уровень грунтовых вод (часто называемый уровнем грунтовых вод или просто уровнем грунтовых вод) повышается. После проливных дождей или продолжительного чрезмерного орошения уровень грунтовых вод может даже достигать и насыщать часть корневой зоны (см. рис. 9).7). Опять же, если такая ситуация продлится слишком долго, растения могут пострадать. Таким образом, необходимы меры по контролю подъема уровня грунтовых вод.

Рис. 97. После сильных дождей уровень грунтовых вод может подняться и добраться до корневой зоны

Перед сильным количеством осадков

После сильных осадков

Удаление избыточной воды либо с поверхности земли, либо с корневой зоны называется дренаж.

Избыток воды может быть вызван дождем или использованием слишком большого количества воды для орошения, а также может иметь другие причины, такие как просачивание каналов или наводнения.

В очень засушливых районах в почве часто происходит накопление солей. Большинство сельскохозяйственных культур плохо растут на соленой почве. Соли можно вымыть путем просачивания поливной воды через корневую зону сельскохозяйственных культур. Чтобы добиться достаточного просачивания, фермеры будут поливать поле больше, чем нужно культурам. Но соленая просачивающаяся вода вызовет повышение уровня грунтовых вод. Таким образом, дренаж для контроля уровня грунтовых вод также служит для контроля засоленности почвы (см. главу 7).

6.2.1 Поверхностный дренаж
6.2.2 Подземный дренаж

Дренаж может быть естественным или искусственным. Во многих районах есть естественный дренаж; это означает, что избыточная вода стекает с фермерских полей в болота или в озера и реки. Однако естественного дренажа часто бывает недостаточно, и требуется искусственный или искусственный дренаж.

Существует два типа искусственного дренажа: поверхностный дренаж и подземный дренаж.

6.2.1 Поверхностный дренаж

Поверхностный дренаж – удаление избыточной воды с поверхности земли. Обычно это достигается с помощью неглубоких канав, также называемых открытыми дренами. Неглубокие канавы впадают в более крупные и глубокие коллекторные стоки. Для облегчения стока избыточной воды в сторону дрен поле придается искусственный уклон путем планировки (см. рис. 98).

Рис. 98. Поле имеет искусственный уклон для облегчения дренажа

6.2.2 Подземный дренаж

Подпочвенный дренаж – это удаление воды из корневой зоны. Это достигается за счет глубоких открытых дрен или заглубленных трубчатых дрен.

я. Глубокие открытые водостоки

Избыточная вода из корневой зоны стекает в открытые дренажи (см. рис. 99). Недостатком этого типа подземного дренажа является то, что он затрудняет использование техники.

Рис. 99. Контроль уровня грунтовых вод с помощью глубоких открытых дрен

ii. Дренажные трубы

Дренажные трубы представляют собой подземные трубы с отверстиями, через которые может поступать грунтовая вода. Трубы подают воду в дренажный коллектор (см. рис. 100).

Рис. 100. Контроль уровня грунтовых вод с помощью заглубленных труб

Дренажные трубы изготавливаются из глины, бетона или пластмассы. Их обычно укладывают в траншеи машинами. В глиняных и бетонных трубах (длиной обычно 30 см и диаметром 5 — 10 см) дренажная вода поступает в трубы через стыки (см. рис. 101, вверху). Гибкие пластиковые дрены значительно длиннее (до 200 м) и вода поступает через перфорации, распределенные по всей длине трубы (см. рис. 101, внизу).

Рис. 101. Глиняные трубы (вверху) и гибкая пластиковая труба (внизу)

III. Глубокие открытые дренажи по сравнению с трубными дренажами

В открытых дренажах используются земли, которые в противном случае можно было бы использовать для выращивания сельскохозяйственных культур. Они ограничивают использование машин. Им также требуется большое количество мостов и водопропускных труб для пересечения дорог и доступа к полям. Открытые стоки требуют частого обслуживания (борьба с сорняками, ремонт и т. д.).

В отличие от открытых дрен, подземные трубы не вызывают потери обрабатываемой земли, а требования к обслуживанию очень ограничены. Однако затраты на установку трубных водостоков могут быть выше из-за используемых материалов, оборудования и квалифицированной рабочей силы.

Какие существуют типы поверхностных дренажных систем? [PDF]

🕑 Время чтения: 1 минута

Надлежащая система поверхностного дренажа формирует и превращает землю в водораздел, который может направлять сток в организованную дренажную систему, состоящую из траншейных дренажей, водосборников и ливневой канализации. Если поверхностный дренаж ниже номинала, это окажет опасное влияние на подповерхностный дренаж.

Поверхностный дренаж способствует регламентированному отводу поверхностного стока за счет орошения, атмосферных осадков, весеннего таяния, орошения или чего-либо еще, что приводит к аккумуляции поверхностных вод.

Если вовремя не устранить перелив, это может оказать неблагоприятное воздействие на землю и окружающие постройки. Неправильное планирование может привести к эрозии и осадконакоплению.

Эффективная система поверхностного дренажа – единственный способ справиться с большими объемами накопления поверхностных вод после интенсивных ливней. Недостаток одного из них может подавлять и насыщать способность почвы поглощать воду, что может привести к обширным наводнениям и изменениям в структуре ландшафта.

Contents:

• Types of Surface Drainage Systems
• 1. Open Drains
  • Shallow
  • Medium Depth
  • Large
• 2. Humps and Hollows
• 3. Levees
• 4. Grassed Waterways
• FAQs

Типы поверхностных дренажных систем

Некоторые из основных дренажных систем:

1. Открытые дрены
2. Холмы и лощины
3. Дамбы
4. Заросшие травой водотоки

1. Открытые водостоки

В зависимости от размеров открытые водостоки могут быть трех типов:

Неглубокие

Они имеют глубину до 300 мм и могут быть созданы с помощью ручной лопаты. Они помогают удалять воду из неглубоких впадин и направлять их в более крупный сток или ручей. Они не подходят для осушения большой площади земли и больше подходят для временного устройства.

Средняя глубина

Такие дрены имеют глубину от 300 мм до метра и создаются с помощью экскаватора. Обычно они имеют V-образную форму и плоское дно, а уклон достаточно крутой, чтобы вода могла быстро течь, не повреждая стенки или дно водостока. Они лучше всего подходят для ровных участков.

Большой

Большие открытые дренажи могут иметь глубину и ширину в несколько метров и создаются с помощью экскаваторов-драглайнов, бульдозеров или скребков и способны отводить большие объемы воды.

• Открытый дренаж
• Выемка открытого дренажа
• V-образный открытый дренаж

2. Выступы и впадины

Это система, в которой поверхность имеет форму параллельных выступов, разделенных впадинами. Это позволяет горбатым формам сбрасывать лишнюю влагу в дупла, которые удваиваются как неглубокие поверхностные стоки. Этот тип поверхностного дренажа идеально подходит для участков, где дренаж плиткой или кротом невозможен из-за недостаточной глубины или падения почвы.

Система неровностей и ложбин создает ряд дренажей на боковой поверхности, которые помогают сбрасывать воду в водостоки на разворотной полосе. Можно использовать формулы для расчета размера дренажа с учетом количества воды, которое необходимо удалить.

Расстояние между выступами может варьироваться от 10 до 20 метров в зависимости от скорости, с которой необходимо удалить воду. Чем больше пространство между горбами, тем медленнее будет скорость сброса воды.

3. Дамбы

Дамбы представляют собой поверхностные каналы, обычно сооруженные на суше с уклоном таким образом, что грунт, удаленный для их создания, образует дамбу на склоне этих каналов.

Это помогает поверхностному стоку не набирать такую ​​большую скорость, стекая по склону, что он начинает размывать землю. Берега или дамбы должны повторять форму склона и заставлять воду мягко стекать вниз, а не создавать опасность оползней на полосе внизу.

В идеале такие дамбы должны иметь расстояние от 30 до 50 метров для склонов с уклоном от пяти до двенадцати градусов. Каждая дамба может обслуживать площадь около 3 га при общей длине менее 400 метров. Необходимо позаботиться о создании травяного покрова сразу после создания дамбы, иначе канал может быстро размыться.

4. Покрытые травой водные пути

Покрытые травой водные пути обычно довольно мелкие и могут быть узкими до нескольких метров в ширину. Их можно использовать для регулирования дренажных стоков, спускающихся по склонам, чтобы дешево предотвратить эрозию.

Соотношение между вертикальным и горизонтальным участками водного пути должно быть в пропорции 1:4. Необходимым условием такого водоема является густой травяной покров. Количество отводимой воды, а также крутизна склона будут влиять как на размер, так и на форму водного пути.

Чем круче склон, тем шире должен быть водный путь. Дно водоема должно быть горизонтальным, чтобы вода могла растекаться равномерно. Важно, чтобы такие водные пути не строились в районах, подверженных эрозии, иначе они выйдут из строя.

Часто задаваемые вопросы

1. Как работает поверхностная дренажная система?

A Поверхностная дренажная система формирует и превращает землю в водораздел, который может направлять стоки в организованную дренажную систему, состоящую из траншейных дрен, водосборных бассейнов и ливневой канализации

2.
