Глубинный и поверхностный дренаж решение проблемы водоотвода

Иногда у собственника в руках оказывается участок, на котором затруднительно построить дом и заниматься сельским хозяйством. Причиной часто бывает чрезмерная увлажненность почвы. Вследствие этого возникают бесконечные и непросыхающие лужи, корни растений подмокают и загнивают, фундаменты построек растрескиваются, а подвальные помещения затапливает. Кроме того, излишняя влажность приводит к появлению грибка и плесени в доме.
Для того чтобы избавиться от воды на земельном участке, применяют дренажирование почвы. Продумать и спроектировать систему отвода желательно до начала возведения зданий и сооружений на участке. Особенно важно проложить пристенный дренаж ниже линии фундамента. Если же дом достался от прежних хозяев, и в нем дренаж отсутствует, придется обустраивать его своими силами, иначе участок неминуемо превратится в болото.

Для принятия окончательного решения о целесообразности дренажных работ желательно провести гидрогеологические изыскания. Специалисты определят тип почвы, уровень и количество подземных вод, посоветуют, какие растения лучше посадить на участке для более качественного осушения, можно ли обойтись простой ливневкой или все же необходим капитальный дренаж.

Если оплата работы специалистов-гидрологов хозяину не по карману, то можно попытаться решить этот вопрос самостоятельно. Например, если вырытая на участке неглубокая ямка быстро заполняется водой, значит, уровень залегания грунтовых вод очень высок. Об этом же свидетельствуют березы, ивы и заросли осоки в близлежащем лесу, а также зеленые стенки колодцев. Для низинных участков создание системы отвода воды просто обязательно.

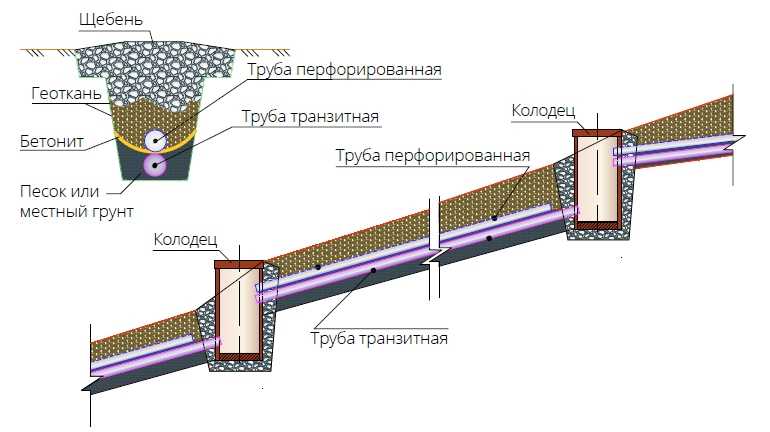

При большом обводнении участка строго рекомендуется обустроить глубинный дренаж. Его собирают по периметру дома из труб большого (5–20 см) диаметра с внутренней перфорацией, так называемых дренов. Их заглубляют в почву таким образом, что не только отводится ненужная влага, но и сам уровень прохождения грунтовых вод значительно понижается. Проектная документация по глубокому дренажу разрабатывается специалистами, а вот с монтажом может справиться и сам хозяин.

На первом этапе необходимо вырыть траншеи для укладки дренов. Их прорывают под наклоном с таким расчетом, чтобы вода самостоятельно стекала в нужном направлении. На дно выкладывается слой мелкозернистого песка, поверх которого помещается полотно из геотекстиля.

Перед укладкой в готовую траншею дренажные трубы также оборачиваются геотекстилем, что призвано предотвратить заиливание и закрытие дренажных отверстий механическим мусором. Траншея с уложенной трубой засыпается щебенкой так, чтобы дрен со всех сторон соприкасался с ней.

Собираемая влага должна отводиться к месту сбора, например, в дренажный или особый водосборный колодец, в коллекторную трубу или аналогичные места. Из таких точек сбора отводимая вода должна поступать напрямую в канализационную сеть, а при ее отсутствии – просто в удаленную от участка сточную канаву или же в глубину почвы. Для таких случаев предусматривается более глубокий колодец без дна для свободного ухода вод вглубь.

Как за любой функционирующей системой, за глубоким дренажем также нужен уход, иначе он заилится и механически засорится. Конечно, в отличие от металлических труб, пластиковые аналоги более стойки ко всяким видам загрязнений, однако, и их необходимо время от времени хорошо промывать и очищать от грязи. Глубокая промывка рекомендуется один раз в пять лет.

Для участков с небольшим количеством излишних вод подойдет поверхностная система дренирования. Она, в свою очередь, может быть точечной и линейной. Системы первого вида служат для отведения влаги с отдельных маленьких частей участка. В местах, где воды скапливается больше всего, устанавливаются приспособления для забора воды – дождеприемники с устройствами для улавливания и отсеивания песка. Как правило, это площади нижних террас, различные углубления в структуре почвы, места въезда на участок, а также земля под водостоками с крыш и под кранами для полива зеленых насаждений.

Точечная система дренирования проста и экономична, для ее реализации не нужны особые схемы и дорогостоящее оборудование, а монтаж производится быстро и своими силами.

Линейный дренаж

Линейный дренаж более сложный и дорогостоящий. Его применяют, когда необходимо отвести излишнюю влагу от строений, дорожек, автомобильных съездов, защитить поверхностный слой почвы на грядках.

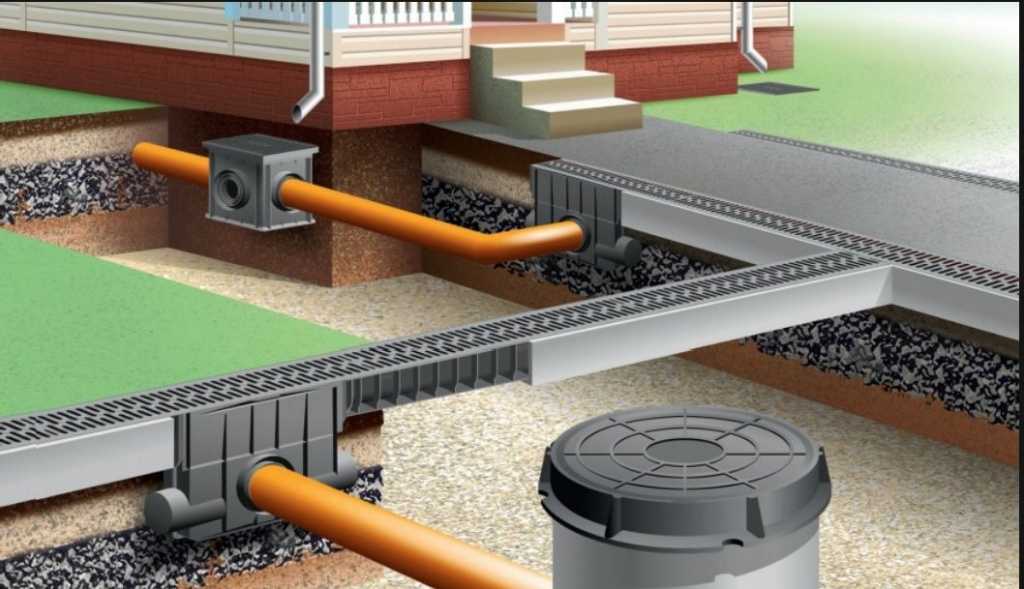

Дренажная система линейного типа состоит из комбинации бетонных или пластиковых траншей небольшой глубины, проходящих по периметру участка и наиболее заводненным его частям. Они соединяются под определенным наклоном и встраиваются в отмостки фундамента, а также прокладываются вдоль тропинок. Для защиты траншей от засорения механическим мусором внутри устанавливается несколько специальных контейнеров для его улавливания, которые время от времени подлежат очистке или замене.

Для того чтобы решить проблему осушения участка наиболее эффективно, рекомендуется комбинировать точечный и линейный водоотвод.

Осушение участка: поверхностный или глубинный дренаж?

После приобретения участка у владельцев начинается невероятно активная жизнь: корчевание старых деревьев, выравнивание площадей, организация подъездных путей. А тем, кому место для строительства досталось в низинке, предстоит обустройство дренажной системы. В этой статье речь пойдет о дренажных системах.

Ливневка или дренаж?

В зависимости от уровня грунтовых вод (УГВ) потребуется или простой поверхностный, или более сложный и материалоемкий глубинный дренаж.

Поверхностный дренаж позволяет собрать и отвести дождевую или талую воду только с поверхности участка. Если УГВ не высок, то вполне можно обойтись устройством ливневой канализации. Ливневка обеспечит отвод воды с крыши дома. С водосточной системы кровли вода попадает в дождеприемники, с дорожек и тротуаров – в специальные лотки. По системе труб, залегающих у поверхности земли, вода уходит в ливневую канализацию или канаву за пределами участка.

Однако при высоком УГВ поверхностный дренаж не спасет фундамент дома от проседания, садовые растения от гниения, а дорожки – от разрушения.

Монтаж линевки

Ливневая канализация

Водоотводная канава

Глубинный дренаж представляет собой систему подземных каналов, предназначенных для сбора и отвода воды из излишне влажного грунта. При его устройстве предстоит выкопать траншеи необходимой глубины с уклоном в сторону, куда планируется отводить воду, уложить в них дренажную трубу в слое гравия и установить ревизионные и накопительные колодцы.

Дренажная труба или дрена имеет отверстия диаметром 1,5-5мм по всей окружности. Через них в трубу и поступает грунтовая вода. Дрены производят как с фильтрующей оболочкой, так и без нее. Последние перед закладкой в траншею обматываются геотекстилем вручную.

На пустых участках дренажную систему необходимо проектировать после сделанного ландшафтного проекта и дендроплана с планом посадки растений. Это делается для того, чтобы можно было потом выкопать пруд или посадить деревья в наиболее функциональных частях территории, а не подстраиваться под уже проложенную на участке дренажную систему. Правильнее всего будет пригласить специалистов, которые решат вашу проблему комплексно.

При проектировании дренажа учитывается:

1. Наличие и глубина пролегания грунтовых вод
2. Рельеф местности
3. Состав почвы
4. Прогнозируемое количество осадков
5. Наличие водоемов

Состав проекта дренажной системы:

1. Общая схема дренажа
2. Разбивочный чертеж
3. Пояснительная записка
4. Профиль дрены
5. Расчет уклонов и таблица расчета уклонов
6. Полный перечень материалов для дренажа и работ

История одного участка

Нерукотворный пруд

Грунт не впитывает талые воды

Участок в низине

Земляные работы

Дренажная траншея

Дренажная труба

Траншеи засыпали крупным гравием

Осталось посадить газон

Теперь вместо грязных луж — сухой ручей

Как отвести воду от фундамента?

Если требуется осушить грунт только возле фундамента, устраивают пристенный дренаж.

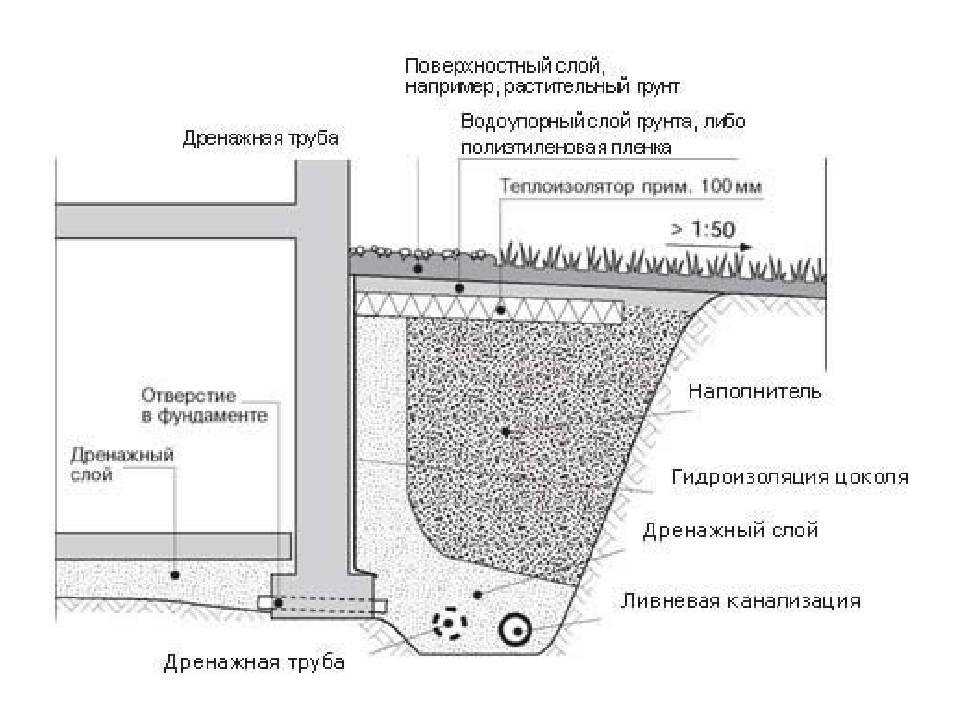

Схемы пристенного и траншейного дренажа

Пристенный дренаж

Траншейный дренаж

Порядок работ

Если фундаментные работы еще только предстоят, следует пригласить на участок геолога – за $250 он и о составе грунта расскажет, и уровень грунтовых вод определит. Если УГВ 2-1,5 м – делайте дренаж.
Вот одна из проверенных на практике технологий монтажа дренажной системы:

• Траншея для труб прилегает к основанию фундамента. Такой дренаж будет отводить не только грунтовые, но и поверхностные воды.
• На дно траншеи застилается геотекстиль с запасом.
• Засыпается и трамбуется крупный песок слоем 100 мм.
• Потом слой гранитного щебня − 100мм. Соблюдая угол уклона, его тщательно трамбуют.
• Далее − дренажные трубы. Для хорошего стока их укладывают с уклоном 5-10 мм на 1 п.м.
• Сверху трубу обсыпают гранитным щебнем или гравием (фракция 20-40 мм).
• Сверху дренаж закрывается краями геотекстиля. Потом засыпают ПГС (песчано-гравийная смесь).
• Чтобы иметь возможность очистки дренажной трубы, на всех ее поворотах устанавливаются ревизионные колодцы диаметром от 315мм. Диаметр колодца позволяет без труда проводить профилактические работы раз в несколько лет. Колодец имеет ребристую поверхность, что обеспечивает отличный контакт с грунтом, и выдерживает большие нагрузки.
• Вода из дренажной системы отводится в накопительный колодец, пруд, канаву.

Что почем?

Ориентировочная цена 1 метра погонного трубы, в зависимости от диаметра и производителя − $1-3. Геотекстиль, в зависимости от плотности и производителя, стоит порядка $1-2 м2.

Земляные работы удобно производить с помощью мини-экскаватора. Стоимость его аренды не высока − $20-25 в час плюс цена доставки на участок.

К любым дренажным работам советуем привлечь геодезиста – он сделает топографическую съемку участка, даст отметки нужных уклонов траншей. Его услуги стоят около $40-50. Заодно он может сделать разметку фундамента, выставить границы участка.

Где сэкономить?

Специалисты советуют заниматься обустройством дренажной системы еще на этапе проектирования дома и планирования участка. Сделать это после того, как дом построен, будет трудно и дорого − придется учитывать расположение подземных коммуникаций, могут возникнуть трудности с использованием строительной техники.

Полезные факты о дренажной системе − в этом видео:

Задать вопрос эксперту

ГЛАВА 6 — ДРЕНАЖ

6. 1 Необходимость дренажа
6.2 Различные типы дренаж

Во время дождя или полива поля становятся влажными. Вода проникает в почву и накапливается в ее порах. Когда все поры заполнены водой, говорят, что почва насыщена и больше не может поглощать воду; когда продолжается дождь или орошение, на поверхности почвы могут образовываться лужи (рис. 9).6).

Рис. 96. Во время сильных дождей верхние слои почвы насыщаются и могут образовываться лужи. Вода просачивается в более глубокие слои и проникает из бассейнов.

Часть воды, находящейся в насыщенных верхних слоях почвы, стекает вниз в более глубокие слои и замещается водой, просачивающейся из поверхностных бассейнов.

Когда на поверхности почвы больше нет воды, некоторое время продолжается нисходящий поток, и воздух снова поступает в поры почвы. Эта почва больше не насыщена водой.

Однако насыщение могло продолжаться слишком долго для здоровья растений. Корням растений требуется воздух, а также вода, и большинство растений не могут выдерживать насыщенную почву в течение длительного времени (исключением является рис).

Помимо ущерба урожаю, очень влажная почва затрудняет, а то и делает невозможным использование техники.

Вода, стекающая из насыщенного грунта вниз в более глубокие слои, питает резервуар подземных вод. В результате уровень грунтовых вод (часто называемый уровнем грунтовых вод или просто уровнем грунтовых вод) повышается. После проливных дождей или продолжительного чрезмерного орошения уровень грунтовых вод может даже достигать и насыщать часть корневой зоны (см. рис. 9).7). Опять же, если такая ситуация продлится слишком долго, растения могут пострадать. Таким образом, необходимы меры по контролю подъема уровня грунтовых вод.

Рис. 97. После сильных дождей уровень грунтовых вод может подняться и добраться до корневой зоны

Перед сильным количеством осадков

После сильных осадков

Удаление избыточной воды либо с поверхности земли, либо с корневой зоны называется дренаж.

Избыток воды может быть вызван дождем или использованием слишком большого количества воды для орошения, а также может иметь другие причины, такие как просачивание каналов или наводнения.

В очень засушливых районах в почве часто происходит накопление солей. Большинство сельскохозяйственных культур плохо растут на соленой почве. Соли можно вымыть путем просачивания поливной воды через корневую зону сельскохозяйственных культур. Чтобы добиться достаточного просачивания, фермеры будут поливать поле больше, чем нужно культурам. Но соленая просачивающаяся вода вызовет повышение уровня грунтовых вод. Таким образом, дренаж для контроля уровня грунтовых вод также служит для контроля засоленности почвы (см. главу 7).

6.2.1 Поверхностный дренаж
6.2.2 Подземный дренаж

Дренаж может быть естественным или искусственным. Во многих районах есть естественный дренаж; это означает, что избыточная вода стекает с фермерских полей в болота или в озера и реки. Однако естественного дренажа часто бывает недостаточно, и требуется искусственный или искусственный дренаж.

Существует два типа искусственного дренажа: поверхностный дренаж и подземный дренаж.

6.2.1 Поверхностный дренаж

Поверхностный дренаж – удаление избыточной воды с поверхности земли. Обычно это достигается с помощью неглубоких канав, также называемых открытыми дренами. Неглубокие канавы впадают в более крупные и глубокие коллекторные стоки. Для облегчения стока избыточной воды в сторону дрен поле придается искусственный уклон путем планировки (см. рис. 98).

Рис. 98. Поле имеет искусственный уклон для облегчения дренажа

6.2.2 Подземный дренаж

Подпочвенный дренаж – это удаление воды из корневой зоны. Это достигается за счет глубоких открытых дрен или заглубленных трубчатых дрен.

я. Глубокие открытые водостоки

Избыточная вода из корневой зоны стекает в открытые дренажи (см. рис. 99). Недостатком этого типа подземного дренажа является то, что он затрудняет использование техники.

Рис. 99. Контроль уровня грунтовых вод с помощью глубоких открытых дрен

ii. Дренажные трубы

Дренажные трубы представляют собой подземные трубы с отверстиями, через которые может поступать грунтовая вода. Трубы подают воду в дренажный коллектор (см. рис. 100).

Рис. 100. Контроль уровня грунтовых вод с помощью заглубленных труб

Дренажные трубы изготавливаются из глины, бетона или пластмассы. Их обычно укладывают в траншеи машинами. В глиняных и бетонных трубах (длиной обычно 30 см и диаметром 5 — 10 см) дренажная вода поступает в трубы через стыки (см. рис. 101, вверху). Гибкие пластиковые дрены значительно длиннее (до 200 м) и вода поступает через перфорации, распределенные по всей длине трубы (см. рис. 101, внизу).

Рис. 101. Глиняные трубы (вверху) и гибкая пластиковая труба (внизу)

III. Глубокие открытые дренажи по сравнению с трубными дренажами

В открытых дренажах используются земли, которые в противном случае можно было бы использовать для выращивания сельскохозяйственных культур. Они ограничивают использование машин. Им также требуется большое количество мостов и водопропускных труб для пересечения дорог и доступа к полям. Открытые стоки требуют частого обслуживания (борьба с сорняками, ремонт и т. д.).

В отличие от открытых дрен, подземные трубы не вызывают потери обрабатываемой земли, а требования к обслуживанию очень ограничены. Однако затраты на установку трубных водостоков могут быть выше из-за используемых материалов, оборудования и квалифицированной рабочей силы.

Какие существуют типы поверхностных дренажных систем? [PDF]

🕑 Время чтения: 1 минута

Надлежащая система поверхностного дренажа формирует и превращает землю в водораздел, который может направлять сток в организованную дренажную систему, состоящую из траншейных дренажей, водосборников и ливневой канализации. Если поверхностный дренаж ниже номинала, это окажет опасное влияние на подповерхностный дренаж.

Поверхностный дренаж способствует регулируемому отводу поверхностного стока за счет орошения, атмосферных осадков, весеннего таяния, орошения или чего-либо еще, что приводит к аккумуляции поверхностных вод.

Если вовремя не устранить перелив, это может оказать неблагоприятное воздействие на землю и окружающие постройки. Неправильное планирование может привести к эрозии и осадконакоплению.

Эффективная система поверхностного дренажа – единственный способ справиться с большими объемами накопления поверхностных вод после интенсивных дождей. Недостаток одного из них может подавлять и насыщать способность почвы поглощать воду, что может привести к обширным наводнениям и изменениям в структуре ландшафта.

Contents:

• Types of Surface Drainage Systems
• 1. Open Drains
  • Shallow
  • Medium Depth
  • Large
• 2. Humps and Hollows
• 3. Levees
• 4. Grassed Waterways
• FAQs

Типы поверхностных дренажных систем

Некоторые из основных дренажных систем:

1. Открытые дрены
2. Холмы и лощины
3. Дамбы
4. Заросшие водотоки

1. Открытые водостоки

В зависимости от размеров открытые водостоки бывают трех типов:

Неглубокие

Они имеют глубину до 300 мм и могут быть созданы с помощью ручной лопаты. Они помогают удалять воду из неглубоких впадин и направлять их в более крупный сток или ручей. Они не подходят для осушения большой площади земли и больше подходят для временного устройства.

Средняя глубина

Такие дрены имеют глубину от 300 мм до метра и создаются с помощью экскаватора. Обычно они имеют V-образную форму, плоское дно и достаточно крутой уклон, чтобы вода могла быстро течь, не повреждая стенки или дно водостока. Они лучше всего подходят для ровных участков.

Большой

Большие открытые дренажи могут иметь глубину и ширину в несколько метров и создаются с помощью экскаваторов-драглайнов, бульдозеров или скребков и способны отводить большие объемы воды.

• Открытый дренаж
• Выемка открытого дренажа
• V-образный открытый дренаж

2. Выступы и впадины

Это система, в которой поверхность имеет форму параллельных выступов, разделенных впадинами. Это позволяет горбатым формам сбрасывать лишнюю влагу в дупла, которые удваиваются как неглубокие поверхностные стоки. Этот тип поверхностного дренажа идеально подходит для участков, где дренаж плиткой или кротом невозможен из-за недостаточной глубины или падения почвы.

Система неровностей и ложбин создает ряд дренажей на боковой поверхности, которые помогают сбрасывать воду в водостоки на разворотной полосе. Можно использовать формулы для расчета размера дренажа с учетом количества воды, которое необходимо удалить.

Расстояние между выступами может варьироваться от 10 до 20 метров в зависимости от скорости, с которой необходимо удалять воду. Чем больше пространство между горбами, тем медленнее будет скорость сброса воды.

3. Дамбы

Дамбы представляют собой поверхностные каналы, обычно сооруженные на суше с уклоном таким образом, что грунт, снятый для их создания, образует дамбу на дне этих каналов.

Это помогает поверхностному стоку не набирать такую ​​большую скорость, стекая по склону, что он начинает размывать землю. Берега или дамбы должны повторять форму склона и заставлять воду мягко стекать вниз, а не создавать опасность оползней на полосе внизу.

В идеале такие дамбы должны иметь расстояние от 30 до 50 метров для склонов с уклоном от пяти до двенадцати градусов. Каждая дамба может обслуживать площадь около 3 га при общей длине менее 400 метров. Необходимо позаботиться о создании травяного покрова сразу после создания дамбы, иначе канал может быстро размыться.

4. Покрытые травой водные пути

Покрытые травой водные пути обычно довольно мелкие и могут быть узкими до нескольких метров в ширину. Их можно использовать для регулирования дренажных стоков, спускающихся по склонам, чтобы дешево предотвратить эрозию.

Соотношение между вертикальным и горизонтальным участками водного пути должно быть в пропорции 1:4. Необходимым условием такого водоема является густой травяной покров. Количество отводимой воды, а также крутизна склона будут влиять как на размер, так и на форму водного пути.

Чем круче склон, тем шире должен быть водный путь. Дно водоема должно быть горизонтальным, чтобы вода могла растекаться равномерно. Важно, чтобы такие водные пути не строились в районах, подверженных эрозии, иначе они выйдут из строя.

Часто задаваемые вопросы

1. Как работает поверхностная дренажная система?

A Поверхностная дренажная система формирует и превращает землю в водораздел, который может отводить стоки в организованную дренажную систему, состоящую из траншейных дрен, водосборных бассейнов и ливневой канализации
