Дренаж мелкозаглубленного ленточного фундамента дома

Содержание статьи:

Зачем нужен дренаж ленточному фундаменту
Особенности ленточных мелкозаглубленных фундаментов
Технология монтажа мелкозаглубленного ленточного фундамента
Виды дренажа ленточного фундамента
Используемые материалы
Заключение

Дренаж ленточного фундамента — это устройство подземной системы отвода поверхностных и грунтовых вод от его основания к местам водосброса. Обычно дренажные работы проводят на этапе строительства после заливки фундаментного основания и перед благоустройством, озеленением частной территории.

Зачем нужен дренаж ленточному фундаменту

Дренаж вокруг ленточного фундамента выполняет следующие функции:

Предотвращает морозное пучение грунтов, которое может привести к подвижкам, деформациям фундаментного основания. Расширяющиеся от мороза переувлажненные грунты поднимают, перекашивают, давят на фундаменты с образованием в них трещин, что в дальнейшем приводит к разрушению стеновой кладки дома.
Отводит влагу от фундаментных стен, предотвращая преждевременное разрушение бетона, коррозию арматуры и тем самым увеличивая срок службы железобетонного основания.
Противостоит вымыванию песчаных подушек из-под фундаментных лент грунтовыми водами, приводящему к просадке основания. Как результат, неравномерно оседает и весь дом, что вызывает образование трещин в его стенах и даже разрушение стеновой кладки.
Защищает стены от капиллярной влаги, которая может поступать из намокшего пористого бетонного основания.

Особенности ленточных мелкозаглубленных фундаментов

Ленточный мелкозаглубленный фундамент представляет собой полосу из монолитного бетона, размещенную под всеми несущими, в том числе и внутренними конструкциями зданий. Мелкозаглубленная фундаментная лента располагается на поверхности земли выше уровня промерзания грунтов и в основном используется под дома из древесных материалов (каркасное строительство, бревна), каменных облегченных блоков (газосиликат, пенобетон, полистиролбетон), легкого пористого кирпича.

Отличительные особенности мелкозаглубленных фундаментных лент:

Их минимальная глубина заложения должна быть 0,5 м в пучинистых грунтах и 1 м в непучинистых, если максимальный уровень промерзания грунтов составляет 2 м.

Ширину ленты определяют по формуле (частное от нагрузки на фундаментное основание и коэффициента сопротивления грунта) или с помощью таблиц, в которых указаны физические характеристики различных типов зданий. К примеру, минимальная ширина фундаментной ленты для отапливаемых кирпичных зданий с железобетонными плитами перекрытий в песчаных грунтах средней пучинистости должна составлять 0,6 м. В сильно пучинистых глинистых грунтах фундамент таких же зданий должен иметь ширину около 1, 4 м. Для бревенчатых деревянных домов ширина фундаментной ленты в любых грунтах должна быть не менее 0,4 м, в неотапливаемых древесных постройках — от 0,3 м.

Во всех пучинистых (глинистых) грунтах во избежание морозного пучения перед заливкой бетонной массы формируют подушку из песка или песчано-гравийной смеси (соотношение компонентов 60 на 40). Ее толщину определяют по расчетным формулам или графическим таблицам.
Используемый для заливки бетон должен иметь марку не меньше М200.
Армирование должно проводиться по контуру арматурными стержнями диаметром 10 — 14 мм с усилением по углам и в местах соединений Г-образными или П-образными элементами.
Расстояние от арматурного каркаса до стенок фундамента должно быть не менее 50 мм.

Технология монтажа мелкозаглубленного ленточного фундамента

Мелкозаглубленную фундаментную ленту заливают по следующей технологии:

Выкапывают траншеи необходимой глубины и застилают их геотекстилем.
На дно канав насыпают фильтрующий песок, послойно уплотняя его трамбовкой.
Далее на подушку из песка укладывают щебень, гравий и также утрамбовывают его по слоям.
Затем накрывают засыпку полиэтиленовой пленкой и устанавливают щитовую съемную или из плитного утеплителя несъемную опалубку. Щиты опалубки фиксируют через каждые 500 — 600 мм подпорками.
Внутри опалубки монтируют арматурный каркас, связывая прутья проволокой. Противоположные щиты скрепляют между собой болтами и резьбовыми стяжками, шпильки которых одевают в пластиковые трубки.

Затем в опалубку заливают бетон, который утрамбовывают погружными вибраторами. По окончании работ залитую бетонную смесь накрывают полиэтиленовой пленкой.
Когда бетон застынет (3 — 4 дня), снимают опалубку и демонтируют резьбовые стяжки. После этого можно прокладывать пристенный дренаж ленточного фундамента.

Виды дренажа ленточного фундамента

Для создания сухой зоны около фундаментной ленты можно использовать несколько видов дренажных систем из более десятка наименований. При выборе оптимального варианта исходят из структуры грунтов, глубины залегания подземных вод, возможности отвода водных потоков из систем дренажа за территорию участка. Все существующие системы дренирования делят на следующие виды:

Общие. Это системы осушения, которые понижают уровень грунтовых вод на всей территории участка или больших площадях. К ним относят систематический дренаж из ряда параллельных каналов, береговой около водоемов (реки, озера) и головной, назначение которого — отвод подземных грунтовых вод, подпитываемых за территорией участка.

Местные. Это дренажные системы, предназначенные для отвода воды от фундаментов отдельных сооружений. Около домов используют кольцевой, пристенный и пластовый дренажи. Также существует дренажи подземных каналов, приямков, дорог, засыпанных логов, оврагов, рек, ручьев, подземных частей зданий, откосов и застенных зон.

Открытые. Система представляет собой открытую канаву, которая может быть вырыта в любом месте участка.

Закрытые. Это подземные системы каналов с гравийно-щебеночными, песчаными засыпками и часто со специальными перфорированными трубами (дренами).

Совершенного типа. Это системы дренирования, где перфорированный трубопровод укладывают на дно каналов и закрывают обсыпкой сверху и боков. Обычно такие дренажные системы прокладывают в глинистых грунтах.

Несовершенного типа. В этой системе используют дренажный перфорированный трубопровод, уложенный на 100 — 150 мм каменную (гравий, щебень) подушку и засыпанный сверху аналогичным материалом. Такое устройство дренажных каналов обычно используют в песчаных грунтах.

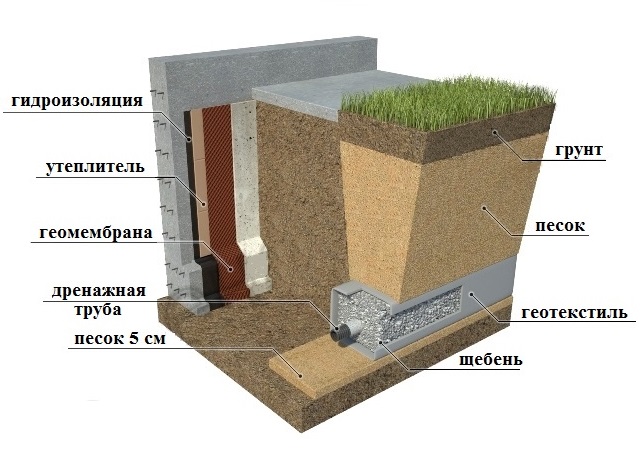

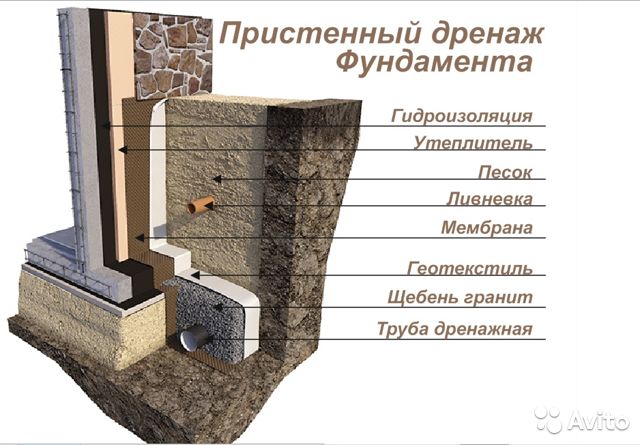

Пристенный

Обычно дренаж ленточного фундамента на глинистой почве устраивают непосредственно около его стен по следующим правилам:

Для отвода воды из глин около фундаментного основания используют заглубленные системы прямоугольных или трапецеидальных каналов шириной не менее 400 мм. Согласно строительным нормативам, глубина дренажных канав вокруг дома с ленточным фундаментом должна быть на уровне их подошв.

Слой каменной или песчаной засыпки должен быть не менее 150 мм.
Минимальный уклон каналов в глинистых почвах не должен быть ниже 2 мм. Наклоны должны определяться расчетами, но обычно их делают, исходя из топографического расположения участка, уровня дренажной канавы, колодца, водоема, оврага или другой точки водосброса.
Практически всегда в пристенном дренаже используют специальное перфорированные гофротрубы в геотекстиле (дрены). Они позволяют более эффективно отводить воду, которая движется по пути наименьшего сопротивления (внутри полой трубы оно близко к нулю), чем каменные засыпки из щебня или гравия.

Второе преимущество дренажного трубопровода — возможность установки ревизионно-смотровых колодцев. Благодаря этим элементам, можно отслеживать уровни воды на отдельных участках, проверять работоспособность системы дренажа фундамента, а также очищать трубы от заиливания при помощи автомоек или водяных насосов высокого давления.
Именно колодцы, размещенные в отмостке или за ее границами, определяют расстояние от фундамента, на котором должны располагаться дренажные канавы.

Кольцевой

Кольцевой дренаж устраивают для одного или нескольких зданий в песчаных грунтах. С его помощью защищают от подземной воды подвальные помещения и подполы зданий, размещая каналы на удалении в 5 — 8 м от оснований и заглубляя их ниже уровня подошв фундаментов.

Для защиты бетонных ленточных оснований, расположенных в песках, используют кольцевой дренаж, размещенный на расстоянии 1 — 2 м от фундаментов. Его отличия от пристенного — глубина заложения ниже подошвы фундамента и укладка дренажного трубопровода на 100 — 150 мм подушку из щебня или гравия.

В кольцевом дренаже также используют дрены и ревизионные смотровые колодцы, которые устанавливают в местах изменения направлений, ответвлений трубопроводов. Расстояние между колодцами на прямых участках не должно превышать 40 или 50 м, на практике для удобства прочистки его делают около 20 — 25 м.

Пластовый

Хотя пластовый дренаж обычно устраивают под фундаментные плиты, не исключено его применение и под ленточное основание, внутри которого заливают бетонный пол.

Пластовый дренаж представляет собой песчаную нижнюю и верхнюю гравийную подушки минимальной толщины 100 и 150 мм соответственно. Засыпные материалы укладывают с 10 мм уклоном в сторону водосборной отводной дрены, которая нередко является элементом пристенного дренажа. Обычно пластовые засыпки выводят за границы фундамента на ширину отмостки.

Вертикальный

Вертикальный дренаж — это вариант выхода из положения, когда дом находится на глинистой заболоченной местности, в низине, где нет возможности отвести воду за территорию участка. А копка дренажного водоотводного колодца не является выходом из положения в силу того, что глинистый водоупорный слой имеет значительную толщину.

В этом случае по периметру ленточного фундамента бурят до песчаных пород ряд скважин диаметром более 100 мм, и наполняют их сыпучими каменными материалами. Чтобы предотвратить заиливание каменной засыпки, перед заполнением в шахту опускают рукав из геотекстиля. Также в скважине можно использовать и перфорированные дренажные трубы в геотекстильном рукаве заводского или собственного изготовления.

Используемые материалы

Дренаж под ленточный фундамент делают с применением следующих материалов:

Засыпки. Для засыпок используют щебень или гравий размером фракций 10 — 20 мм. Песок должен иметь средний размер гранул без примесей глины.

Геотекстиль. Дно канав застилают прочным термоскрепленным геотекстилем, который хорошо пропускает воду. На трубах для защиты от заиливания используют более плотные иглопробивные полотна.

Трубы. Для дренажа чаще используют готовые гофрированные трубы в бухтах, которые помещены в чулок из геоткани. В последнее время все большую популярность набирают дрены в оболочке из пенопластовых фрагментов и геотекстиля (система Софт Рок), которым не требуется каменная засыпка из щебня или гравия.

При желании дрены можно изготовить и самостоятельно, просверлив (вырезав болгаркой) в рыжих НПВХ-трубах канализации или в черном трубопроводе из полиэтилена низкого давления (используется для подачи холодной водой) ряд отверстий.

Ревизионно-смотровые колодцы. Практически на всех объектах используют готовые или сделанные самостоятельно колодцы из отрезка гофрированной трубы большого диаметра.

Их накрывают пластиковой крышкой и вырезают отверстия внизу для подключения труб, если отсутствуют готовые заводские вводы. Некоторые конструкции колодцев состоят из двух частей, вторым элементом которых является закрытое днище со входными отверстиями.

Заключение

Чтобы сделать дренаж мелкозаглубленного ленточного фундамента, в большинстве случаев по периметру его стен выкапывают канал, в который укладывают геотекстиль, дренажный трубопровод и щебеночно-песочную засыпку. Провести работы в более короткий срок примерно с такими же затратами позволяет применение в канавах дрен в оболочке из фрагментов пенопласта (система Софт Рок), обладающих более высокой пропускной способностью и не требующих каменных засыпок.

Дренаж мелкозаглубленного ленточного фундамента, цены в Москве

Фундамент неглубокого заложения – экономия трудовых ресурсов и материальных затрат
Снижение материальных затрат и экономия трудовых ресурсов является одной из наиболее важных составляющих эффективного строительства. В свою очередь использование новых строительных технологий и материалов при строительстве различных частей сооружений позволяет добиться значительной экономии ресурсов и финансов, снизить трудоемкость и продолжительность строительства. В данном контексте особую важность имеет эффективное возведение фундамента составляющего значительную часть стоимости строительства зданий.

Одним из наиболее оптимальных решений этого вопроса является строительство ленточного фундамента неглубокого заложения. Последний от классического фундамента глубокого заложения отличается глубиной укладки и расположением теплоизоляционных материалов. Наглядно различие двух этих фундаментов можно увидеть на нижеприведенном рисунке.

Технология неглубокого заложения позволяет сэкономить до 40% стоимости фундамента. А так же на 15-20 % уменьшить тепловые потери здания, а следовательно и расходы на отопление. Помимо этого в 2-3 раза продлевается срок службы гидроизоляции фундамента. В дополнение к этому увеличивается срок службы фундамента и повышается защита здания от деформации, вызываемой силами морозного пучения грунта.

Глубина дренажа мелкозаглубленного ленточного фундамента обычно не превышает 60 см из которых 20 см. приходится на песчаную подушку. В основе фундамента — монолитная, армированная двумя поясами плита, работающая как единое целое. Даже при опускании или поднятии одной из сторон или угла вся конструкция поднимается равномерно, что не дает возможности для перекоса строения.

При закладке фундамента сначала роется траншея шириной идентичной толщине стены (обычно 50-60 см.) Глубина траншеи составляет 60 см. На дно траншеи засыпается подушка из песка, толщина которой обычно не превышает 20 см или половины толщины остального фундамента. Сама подушка обязательно уплотняется катками или площадочными виб¬раторами под давлением не менее 1,6 т/м3 (1600 кг/м3). То есть для утрамбовки двадцатисантиметрового слоя песка нужно приложить силу 320 кг/м2. Затем делается опалубка шириной в 40 см и высотой 60 см. Опалубку лучше делать из толстой ламинированной фанеры, но можно применить и обычные доски. Если ландшафт имеет значительный уклон, то самая нижняя точка фундамента должна быть не менее чем в 20 см от поверхности земли.

Армирование фундамента выполняется в два пояса. Нижний пояс состоит из четырех продольных арматур обладающих 14 мм в диаметре. Арматура укладывается на расстоянии 3-5 см от края с каждой стороны, и 5 см от нижнего края фундамента. Верхний пояс армирования идентичен нижнему. По вертикали через каждые 70-90 см армирующий каркас перевязывается с вертикальной арматурой. Фундамент заливается бетоном марки 250 или выше. После заливки фундамента желательно дать ему отстоятся не меньше месяца. Часто строительство дома даже переносят на следующий год, чтобы дать фундаменту полностью устояться и осесть.

Вместе с тем важным фактором при строительстве фундамента мелкого залегания является его теплоизоляция. В отличие от традиционного фундамента, который закладывается ниже уровня промерзания грунта, фундамент мелкого залегания полностью находится в промерзающем слое грунта. Из-за этого он особенно подвержен деформации за счет вспучивания грунтов в период зимнего промерзания. Само вспучивание грунта происходит вследствие замерзания влаги содержащейся в грунте. Находящиеся в таком грунте фундаменты выдавливаются силами вспучивания. Эти силы весьма значительны: при площади фундамента 10 м2 они достигают 10—15 т/м2.

Для ликвидации негативных последствий морозного пучения фундамент необходимо утеплять. Наиболее оптимально для этих целей подходит Пеноплекс. Данный материал является вспененным полистиролом изготавливаемым методом экструзии из полистирола общего назначения. Материал получают посредством смешивания при повышенной температуре и давлении гранул полистирола с введением вспенивающего агента и последующим выдавливанием из экструдера. При этом в качестве вспенивающего агента используется смесь легких фреонов с добавление двуокиси углерода (СО2). Фреоны, применяемые для производства плит, относятся к группе озонобезопасных, нетоксичных и негорючих. После изготовления плит в ячейках происходит относительно быстрое замещение остаточного фреона окружающим воздухом. Вместе с тем сам пеноплекс экологически чистый материал. Он обладает стабильными теплотехническими показателями и необычайно высокой прочностью на сжатие. При этом укладка пеноплекса возможна при любых погодных условиях без каких-либо средств защиты от атмосферных осадков. Сами плиты легко режутся и их крайне легко монтировать. По сравнению с различными заливочными утеплителями именно пеноплекс наиболее удобен для работы частным застройщикам, как с большим, так и незначительным опытом работ.

Пеноплексу свойственна низкая химическая стойкость к следующим веществам:

Ароматические углеводороды (бензол, толуол, ксилол)
Альдегиды (формальдегид, формалин)
Кетоны (ацетон, метилэтилкетом)
Простые и сложные эфиры (диэтиловый эфир, растворители на основе этилацетата, метилацетата)
Бензин, керосин, дизельное топливо
Каменноугольная смола
Полиэфирные смолы (отвердители эпоксидных смол)
Масляные краски

В свою очередь пеноплекс обладает высокой химической стойкостью к следующим веществам:

Кислоты (органические и неорганические)
Растворы солей
Едкие щелочи
Хлорная известь
Спирт и спиртовые красители
Вода и краски на водной основе
Аммиак, углекислый газ, кислород, ацетилен, пропан, бутан
Фторированные углеводороды (фреоны)
Цементы (строительные растворы и бетоны).
Животное и растительное масло, парафин

Эксплуатировать теплоизоляционные плиты пеноплекс рекомендуется в диапазоне температур от -50 до +75 °С. В этом температурном режиме все физические и теплотехнические характеристики материала остаются неизменными.

*В зависимости от толщины плит

Детально рассмотрев сам пеноплекс, перейдем к аспектам его использования при строительстве фундаментов мелкого заложения. В зависимости от конструктивных особенностей самого фундамента или его элементов пеноплекс укладывается по-разному. Так различаются схемы укладки пэноплекса при сопряжении отапливаемого здания с холодной пристройкой, в фундаментах зданий с невентилируемым подпольем и переменным режимом эксплуатации (отапливаемое-неотапливаемое), в фундаментах отдельно стоящих опор, при устройстве ленточной опоры, в фундаментах отапливаемых зданий без теплоизоляции пола, в фундаментах неотапливаемых зданий, в фундаментах отапливаемых зданий с теплоизоляцией пола. Более детально со схемами укладки пэноплекса во всех вышеозначенных случаях можно ознакомиться в СТО 36554501-012-2008 изданном ФГУП НИЦ «Строительство» в 2008 году в Москве.

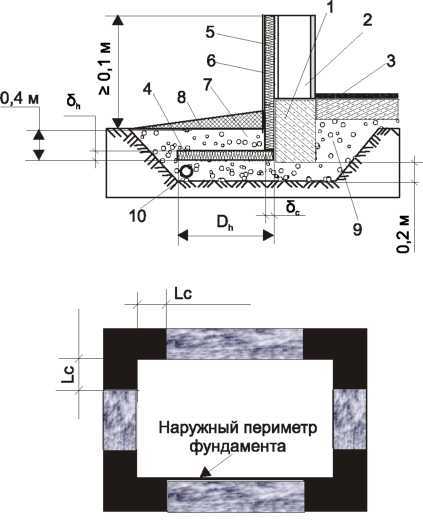

Мы же приведем универсальную схему создания фундамента, при которой за счет размещения утеплителя непосредственно под отмосткой практически полностью устраняется возможность промерзания грунта как рядом с фундаментной лентой, так и под ней. Кроме того, обеспечено и решение задачи дренирования и отвода грунтовых вод. На усмотрение проектировщиков оставлена задача противорадоновой защиты и конструкции полов первого этажа.

Помимо этого для широты кругозора представим схему морозозащищенных фундаментов мелкого заложения: отапливаемых и неотапливаемых зданий.

Что касается укладки теплоизоляционного материала, то ее можно вести одновременно с гидроизоляционными работами. Для того что бы не нарушать целостность гидроизоляционного слоя, плиты пеноплекс, необходимо крепить к вертикальной поверхности клеевыми составами на основе битума, не разъедающих полистирол. Клеевые составы достаточно наносить точечно. Поскольку приклеивание необходимо лишь до обратной засыпки фундамента.

Помимо этого возможно крепление плит пеноплекс путем подплавления битумного слоя (до +70°С) гидроизоляции в трех-пяти точках, с последующим плотным прижатием плиты пеноплекс. К поверхностям фундамента, не требующим гидроизоляции, материал может крепиться цементносодержащим клеем. В зоне цоколя обязательна установка дюбелей, из расчета четыре дюбеля на плиту. В тех случаях, когда плиты пеноплекса крепятся вертикально, они должны выступать над уровнем подсыпанного грунта на высоту 400-500 мм для исключения подъёма грунтовых вод к элементам стены первого этажа. При этом сами плиты устанавливаются внахлест по периметру здания, начиная с нижнего ряда. При укладке дренажной обводки непосредственно у фундамента к плитам XPS следует приклеить фильтрующий материал (геотекстиль). Необходимый нахлест соседних листов геотекстиля составляет 10-15 см. Сам дренажный трубопровод необходимо засыпать слоем мелкого камня или песка.

По факту монтажа плит утеплителя проводят обратную засыпку фундамента грунтом с послойным уплотнением. При таком варианте теплоизоляции в конструкции отсутствуют «мостики холода». Плиты пеноплекс надежно защищают гидроизоляцию от механических повреждений и температурных перепадов, что существенно увеличивает срок ее эксплуатации.

Вместе с тем всем вышеперечисленным схемам укладки соответствуют индивидуальные параметры теплоизоляционного материала. Характеристики последнего рассчитываются индивидуально в зависимости от технических особенностей создаваемых фундаментов. Ознакомиться более детально с этим процессом можно во все том же СТО 36554501-012-2008 изданном ФГУП НИЦ «Строительство» в 2008 году в Москве.

На этом фоне различные варианты укладки ровно, как и разная толщина теплоизоляционного материала служат лишь одной цели – выведению границы промерзания грунта за пределы подошвы фундамента.

Детально данный процесс представлен на нижеследующем рисунке.

Как видим, за счет современных технологий можно добиться существенной экономии времени, финансов и ресурсов. При этом создание ленточного фундамента мелкого залегания настолько же легкое насколько и эффективное. Для того что бы узнать это на практике необходимо лишь не боятся нового и постоянно совершенствовать методы своей работы.

Что такое дренаж фундамента | Дренаж фундамента дома | 4 Типы дренажа фундамента

Дренаж фундамента определяется как дренаж , который размещен или установлен на фундаменте из любого типа конструкции до

3 вокруг

4 4
Фундаментные дрены закладываются одновременно с фундаментом на этапе возведения фундамента здания.
Также фундамент дрены установлены с помощью из бестраншейная технология с минимальными изменениями из рельеф поверхности .
Основной целью из обеспечение дренажа фундамента является сбор воды и отвод грунтовых вод из вокруг фундамента здания по сохранение его из стояние воды4 или
003 объединяет там
.
Дренажи состоят из перфорированной трубы , которая установлена вокруг фундамента и поддержки стены фундамента .
Кроме того, фундаментная стена захватывает водостоки либо водосборный бассейн , либо сливной колодец на некотором расстоянии от конструкции .
Сообщение Содержание
Важность дренажа фундамента

Это предотвращает накопление воды на строительной площадке .
Это минимизировать шанс из расчет .
Это уменьшает эрозию почву из взять место .
предотвращает атаку термитов .

Подробнее: Что такое канальная ирригация| 20 типов оросительных каналов | Преимущества канального орошения

Типы дренажа фундамента
Используются следующие типы дренажа фундамента;
French Drain
Footing Drainage
Grading Drainage
Sum pit and pumps
French Drain
The French drain is name come from its изобретатель Генри Френч . В этой системе Перфорированный дренаж Использование труб в качестве Foundation Drainage , который составляет , расположенные в соответствии с Foundation , а также French Drain также известен как Drain , а этот метод — популяризированный в Drain , а этот метод — популяризированный в . 1800-е годы .
Дренажи французского фундамента
Уклон перфорированной трубы удерживается на расстоянии от конструкции. Чтобы основа защищала от больной эффект сырости и скопление воды. Обратная засыпка фундамента выполняется с использованием пористого материала , такого как гравий , мелкий песок, e tc.
Фундаментный дренаж Фундаментный дренаж
Фундамент Дренажная система представляет собой внешний тип типа фундамента дренажа. Поскольку имя s предполагает , который предоставляется снаружи фонда .
Фундаментный дренаж используется в жилых зданиях и коммерческих зданиях .
Дренажная система Дренажная система
Дренажная система самая простая и простая система дренажа . В этой системе достаточное количество уклона составляет при условии, что оно находится на расстоянии от здания 9.0004 или конструкция , чтобы вода легко выходила и соединялась с ливневой канализацией .
Ямы и насосы поддонов
A PIT — HOLE или Drains Синд Расположение в подвале , , и Crawlspace из House и Commerting 444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444. и здание . .
Отстойники и насосы
Когда вода это введенный в выгребную яму в это время срабатывает датчик который активирует насос и включает его и вода движется от здания через перфорированные трубы .
Насос работает от электричества или аккумулятора . Погружной насос дренажная система представляет собой высокоэффективную дренажную систему. Водосточная труба расположена вокруг фундамент стена .
Подробнее: Что такое обезвоживание | 10 методов обезвоживания в строительстве | Методы обезвоживания | Система водоотвода
Преимущества дренажа фундамента
Дренаж фундамента предотвращает скопление воды или стоя рядом с фундаментом.
Это уменьшенный шанс расчет .
Помощь в уменьшение эрозии почвы .
Надлежащий дренаж фундамента полезен – для удаления вредных организмов и токсичных стоячих вод .
Дренаж фундамента может уменьшить эффект от сырости.
Недостатки фундамента Дренаж
Строительство Стоимость фундамента дренаж высокий .
потребовалось квалифицированных рабочих.
Плата за техническое обслуживание фундаментных стоков также высокая .
Регулярное техническое обслуживание требуется в случае перфорированной трубы . Потому что он забит из-за скопления ила внутри трубы .
Дренаж фундамента загрязняет водоемы такие как озеро , река , ручей и т. д.
Вам также могут понравиться
Что такое ирригация каналов | 20 типов оросительных каналов | Преимущества ирригации каналов
Что такое обезвоживание | 10 методов обезвоживания в строительстве | Методы обезвоживания | Система обезвоживания
Плавающая плита | Фундамент из плавающих плит | Плавающие бетонные плиты
Что такое ремонт фундамента | 8 типов методов ремонта фундамента дома | Как исправить Фонд
Какой фундамент для дома самый прочный | Что такое лучший фундамент для дома » вики полезно Фундамент Best House
Типы фундамента | Что такое фонд | Типы фундаментов | Типы фундамента дома | Типы фундамента
Поделиться этой публикацией
Дренаж фундамента: типы, конструкция и компоненты
Дренаж фундамента является ключевым фактором гидроизоляции дома. Без дренажа фундамента какого-либо типа сам фундамент будет подвергаться воздействию слишком большого количества воды и в конечном итоге начнет повреждаться и разрушаться. Существует несколько различных типов дренажа фундамента, и все они могут быть установлены во время закладки фундамента. Когда возникают проблемы со скоплением воды, дренажи фундамента иногда могут быть добавлены постфактум. Давайте рассмотрим все, что вам нужно знать о дренаже фундамента и обеспечении долговечности стен фундамента.
Что такое дренажная система фундамента?
Дренажная система фундамента используется для отвода воды от фундамента и предотвращения просачивания и разрушения фундамента. Это можно сделать различными способами, включая отстойник, водосточные трубы, дренажные трубы и французские водостоки. Тип фундаментной системы, которую выбирают домовладельцы, может зависеть от площади поверхности земли, а также от того, как вода будет стекать с крыши.
Дренажная система фундамента поможет с гидроизоляцией подвала, но она также гарантирует, что наружные стены фундамента не будут постоянно пропитываться избыточными грунтовыми водами.
Важность дренажа фундамента
Есть четыре основные причины, по которым вам может понадобиться установка дренажа фундамента для вашего дома. Однако каждая из этих причин приведет к различным обстоятельствам и проблемам, которые могут быть дорогостоящими и опасными.
Важность надлежащего дренажа фундамента включает:
Предотвращение скопления воды на строительной площадке
Снижение вероятности серьезных проблем с осадкой с течением времени
Снижение эрозии почвы
Меньшая вероятность заражения термитами и вредителями
Многие домовладельцы не подозревают об ущербе, который наносится их фундаменту в любой момент времени из-за отсутствия надлежащего дренажа фундамента. Иногда домовладельцы со стенами подвала могут видеть влагу в стене, но другие, у которых есть подвальное помещение, могут понятия не иметь, насколько важны эти дренажи по периметру. Ремонт фундамента стоит дорого, и защищать фундамент дома нужно с самого начала.
Типы дренажа фундамента
Несмотря на то, что многие домовладельцы и строители создают уникальные решения для сбора и последующего отвода воды, существует четыре основных типа дренажа фундамента. В идеале их следует устанавливать до возникновения проблем с дренажем вокруг фундамента дома.
Дренаж фундамента
Дренаж фундамента размещается на внешней стороне стены фундамента. Это наружная дренажная система фундамента, которая может использоваться как в жилых, так и в коммерческих условиях.
После установки такого водостока его засыпают гравием, что позволяет воде медленно просачиваться и рассеиваться, прежде чем попасть на цокольный этаж. Фундаментные дренажные системы устанавливаются во время устройства бетонного фундамента, что значительно увеличивает долговечность фундамента.
Дренаж фундамента обычно сливается в дренажный насос, канализацию или просто в поверхностные воды. Чтобы дренажи в фундаменте работали эффективно, лучше всего, если они будут установлены ниже верхней части фундамента, чтобы вода могла стекать вниз по склону. Иногда засор в сливе фундамента может вызвать проблемы в дренажной системе и создать проблему влажности в фундаменте дома; при правильной первоначальной установке шансы на это меньше.
Французский дренаж
Французский дренаж — это наружная дренажная система, устанавливаемая по периметру дома. Отверстия в трубе помогают отводить воду от фундамента и уменьшают количество проблем со скоплением воды.
При использовании французского дренажа щебень и камень засыпаются в значительной степени, чтобы удерживать дренажную трубу на месте и обеспечивать меньшее скопление воды. Французский водосток используется не только для фундамента, но и при выполнении ландшафтных проектов или в нижней части водосточной трубы.
Это может быть проект «сделай сам» в местах, где основной водосток не отводит воду должным образом от дома.
Планировочный дренаж
Планировочный дренаж относительно прост, и он снова устанавливается во время строительства дома и фундамента. По сути, это способ собрать сточные воды и отвести их от бетонной плиты или фундамента.
Планировочный водоотвод устанавливается на склоне, который отталкивает воду от конструкции в сторону ливневой канализации. Со всеми дренажными решениями вам, возможно, придется комбинировать несколько разных вариантов, чтобы правильно отводить воду от дома и обратно к уровню грунтовых вод.
Иногда для выравнивания дренажа также требуется установка французского дренажа.
Выгребная яма и насосы Дренаж
В районах, где идут проливные дожди и простого уклона недостаточно, чтобы защитить дом от повреждений водой, выгребная яма или насос могут стать отличным решением. По сути, это водосборник для воды, но он будет принимать только определенное количество, прежде чем начнет откачивать воду.
Дренажный насос имеет триггер, который активирует насос, когда вода достигает определенного уровня. После включения насоса воду можно отводить от здания с помощью перфорированных труб.
Эти пластиковые трубы помогают отводить воду от дома в ливневую канализацию. Во многих старых домах с подвалами они есть и считаются эффективной дренажной системой. Кроме того, вокруг стены фундамента устанавливается водосточная труба.
Для тех, у кого влажный подвал, установка дренажного насоса, безусловно, может помочь в долгосрочной перспективе с возникающими проблемами, и эти дренажные насосы часто могут быть покрыты вашим планом домашней гарантии.
Все компоненты дренажа фундамента
Основные компоненты дренажной системы фундамента практически одинаковы. Независимо от того, какой тип дренажной системы вы выберете или какой у вас есть, компоненты включают в себя:

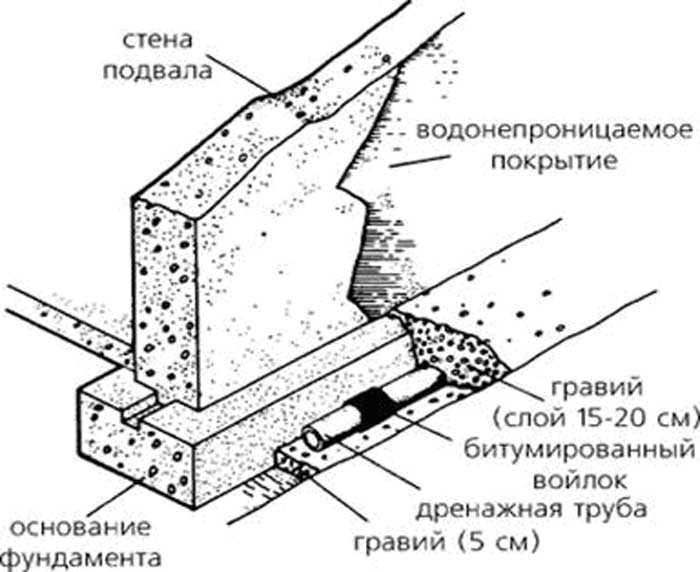

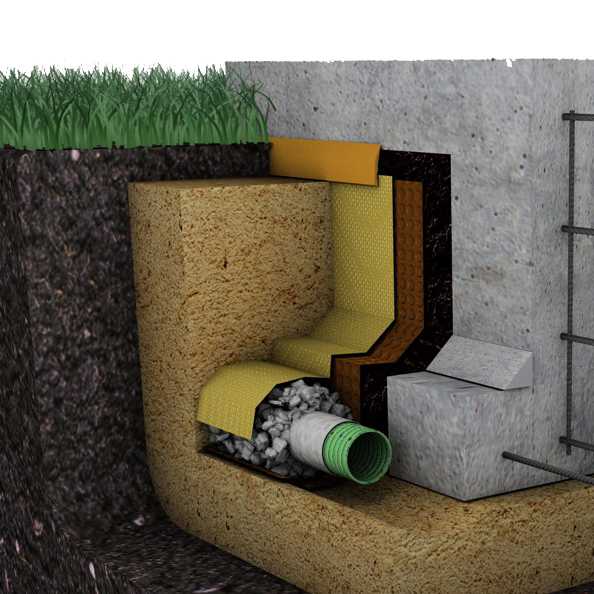

Труба, обычно перфорированная для дренажа
Камень, окружающий трубу
Фильтрующая ткань, которая предотвращает попадание мелких частиц и грязи попадание в трубу и ее засорение
Конечно, существуют также важные функции, входящие в состав планировки и, возможно, необходимый насос. Однако почти все дренажные системы фундамента начинаются с трубы с перфорацией и материалами обратной засыпки.
Конструкция дренажа фундамента
Как мы упоминали в начале нашего руководства, некоторые системы дренажа фундамента будут иметь уникальные элементы конструкции, обеспечивающие правильный сток воды и защиту фундамента дома во всех областях. Вот некоторые вещи, которые следует учитывать при проектировании и строительстве дренажной системы фундамента.
Код Требования к дренажу
Код Требования к дренажу могут варьироваться в зависимости от того, где построен ваш дом. Одним из очень распространенных требований является то, что слив должен выходить как минимум на 12 дюймов за внешний край фундамента. Эти водостоки могут быть шире, чем вы сначала себе представляли, но это необходимо для увеличения общего объема воды, которая будет проходить через них.
Кроме того, некоторые коды требуют, чтобы верхняя часть водостока находилась не менее чем на шесть дюймов выше верхней части фундамента.
Дренажные доски
Дренажные доски помогают воде легко стекать в водосток. Дренажную доску иногда можно назвать дренажным матом. Если вы не используете дренажные доски для установки фундамента, дренажная вода может оставаться в ловушке вокруг бетона. Эти доски с ямочками позволяют воде течь вместо бассейна.
Материал слива
Материалы, используемые в канализации, обычно представляют собой трубы из ПВХ, вокруг которых уложен гравий или камень для отвода воды. Перфорированная дренажная труба также может быть известна как дренажная плитка, даже если это труба.
Влажность почвы и климат
В некоторых районах проблемы с дренажом фундамента более серьезные, чем в других. В дождливом климате ожидайте, что стоки фундамента должны будут справляться с большим количеством воды. В большинстве случаев, когда строятся дома и закладывается фундамент, можно провести анализ почвы, чтобы измерить количество влаги в почве и надлежащим образом подготовиться к дренажу. Кроме того, если вы считаете, что у вас есть проблемы с фундаментом, можно провести тесты на влажность почвы, чтобы проверить уровни и узнать, что можно сделать, чтобы отвести воду от дома.
Деревья и другие препятствия
Корни деревьев не только вызовут проблемы при установке дренажной системы фундамента, но также могут создать долгосрочные проблемы. Известно, что корни деревьев врастают в дренажные трубы, прорезают в них отверстия и вызывают засоры. Использование этой геотекстильной ткани может помочь, но не всегда. Специалисты по фундаментам знают, как правильно перенаправить дренажные системы фундамента, чтобы они выполняли свою работу, даже при наличии препятствий.
Размещение дренажных труб фундамента
Еще одним важным фактором, который следует учитывать, является размещение дренажных труб в фундаменте. Одной из основных проблем, на которые стоит обратить внимание, являются желоба. В домах должна быть какая-то дренажная система фундамента, окружающая весь дом. Однако в местах, где водосточная труба сливается, вам могут понадобиться дополнительные системы, чтобы вода не скапливалась.
Как правильно слить воду из фундамента
Всегда лучше пригласить профессионала и надлежащим образом слить воду из фундамента. Эксперт необходим, чтобы выполнить работу с рядом проблем, которые могут возникнуть, если это не будет сделано должным образом. Тем не менее, это основные шаги, если вам нужно изменить или добавить дренажную систему вашего фундамента постфактум.
Этап 1: Выкопайте траншею
Для правильной работы дренажная система фундамента должна находиться ниже поверхности. Слив на уровне поверхности не соберет достаточно воды, и она будет скапливаться и толкаться к дому. Глубина траншеи будет варьироваться в зависимости от количества воды, которую вы получаете, и типа вашего фундамента.
Шаг 2. Создание уклона от дома
При установке дренажной системы необходимо убедиться, что уклон уходит от дома. Градация имеет решающее значение, чтобы вода не скапливалась в других местах и не создавала дополнительных проблем.
Шаг 3: Уровень
После того, как вы установили свой склон и он отходит от дома, вы можете выровнять область вокруг него, чтобы быть готовым к следующим шагам процесса.

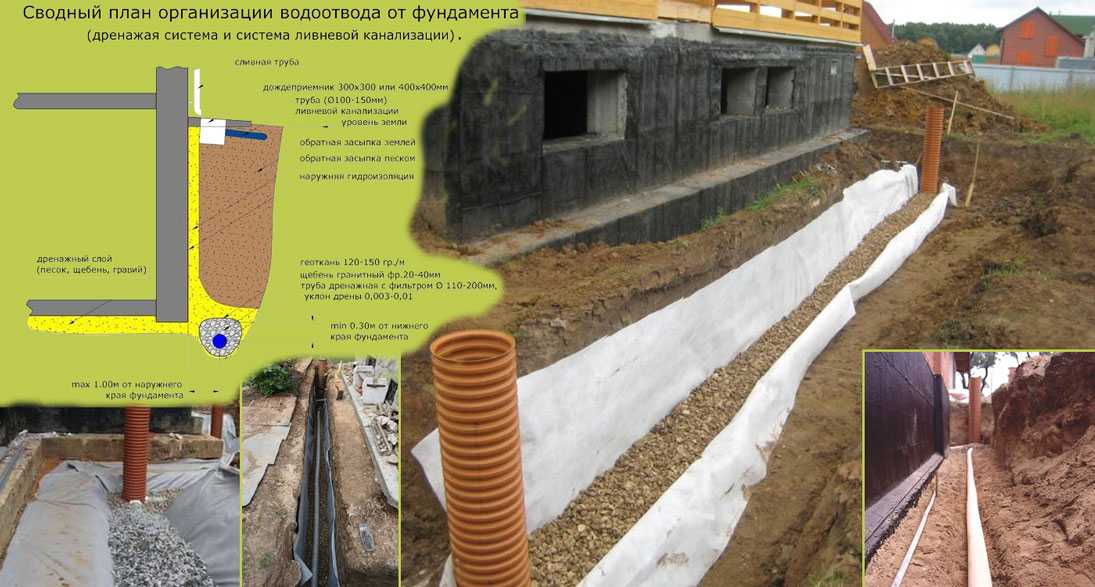

Этап 4: Укладка геотекстиля и гравия
Затем будет укладка геотекстиля и гравия. Важно, чтобы оба они были частью процесса, поскольку он предназначен для долгосрочного решения ваших потребностей в дренаже. Всегда следите за тем, чтобы у вас было несколько дюймов гравия, и при этом размещайте трубу так, чтобы она находилась на надлежащем уровне под поверхностью.
Этап 5: Расположение трубы
Поместите трубу так, чтобы она была сбалансирована на гравии и была готова к приему воды. Вы можете разместить защитную ткань снаружи перфорированной трубы, чтобы грязь не попала в линию. Как только это будет сделано, вы можете закончить проект.
Шаг 6: Завершение и контроль эффективности
Вы не можете закончить этот процесс и выровнять поверхность, чтобы он был завершен. Тем не менее, мы настоятельно рекомендуем следить за эффективностью, чтобы убедиться, что ваша дренажная система работает. Иногда, если процесс выполнен неправильно, труба начинает всплывать или может разрушиться сам слив.
Преимущества дренажной системы фундамента
Преимущества дренажной системы фундамента заключаются в обеспечении долговечности, безопасности и долговечности вашего фундамента. Это достигается за счет:
Предотвращения скопления воды возле фундамента
Обеспечения быстрого удаления стоячей воды
Уменьшения эрозии почвы вокруг стен фундамента
Уменьшения вероятности оседания и повреждения конструкции
Чтобы жуки и насекомые не проводили время у стен фундамента
Обеспечение сухости подвала без запаха сырости и плесени
Недостатки дренажа фундамента
Как и в любом проекте, связанном с домом, дренажная система фундамента имеет некоторые недостатки. Конечно, в конце концов вам придется найти какой-то способ управлять водой и обращаться с ней, но это несколько вещей, о которых следует знать.
Стоимость установки дренажа в фундаменте может быть выше, чем предполагалось
Для правильной установки дренажа в фундаменте необходимо нанять специалистов, знающих свое дело
Такие вещи, как водоотливной насос, необходимо будет регулярно заменять и обслуживать
Сливы могут засоряться и нуждаться в ремонте или изменении, чтобы увеличить срок их службы
Попадание воды в канализационную систему может привести к проблемам со стоком, загрязнению и экологическим проблемам
Куда идет дренаж фундамента?
Дренаж фундамента имеет конечной целью отведение воды от дома. В большинстве случаев это означает перемещение воды в ливневую канализацию или в выгребную яму, откуда ее затем можно перекачивать в другие области вокруг дома. Точное расположение дренажа будет зависеть от вашего дома и от того, как работает уровень грунтовых вод и зона затопления.
Окончательный вердикт: необходим ли дренаж фундамента?
Необходим дренаж фундамента. Вода, движущаяся к фундаменту вашего дома, может вызвать серьезные проблемы и неудачи. Лучший способ избежать этого – установить слив в фундаменте. Когда ваш фундамент для вашего дома установлен, дренаж фундамента должен быть частью процесса. Со временем эти дренажи, возможно, потребуется изменить или отремонтировать из-за повреждения корней деревьев или ухудшения качества фильтрующей ткани, но наличие дренажа в фундаменте продлит срок службы вашего фундамента.
Часто задаваемые вопросы
Какой дренаж для фундамента лучше всего подходит для моего дома?
Лучший слив фундамента для вашего дома зависит от местоположения и количества воды, которое вы обычно получаете. Слив в фундаменте, несомненно, является одним из самых популярных, но французский дренаж также может быть полезен.
Какая система дренажа фундамента самая доступная?
Французский водосток, как правило, является доступным наружным решением, но некоторые домовладельцы считают, что внутренние дренажные решения столь же доступны. Мы рекомендуем устанавливать дренажную систему во время закладки фундамента, когда это возможно.
Как работает дренаж фундамента?
Слив в фундаменте позволяет воде падать в зону сразу за фундаментом дома, а затем эту воду можно вытолкнуть в канализацию, прежде чем она начнет вызывать структурные проблемы в фундаменте дома.
Должен ли дренаж фундамента иметь уклон?
Фундаментные стоки должны располагаться под уклоном от дома, чтобы вода не затекала обратно в стены фундамента. Наклон не обязательно должен быть большим, достаточно, чтобы вода текла в правильном направлении.
Как слить воду из-под дома?
Воду можно откачивать из-под дома с помощью дренажного насоса. Насос начнет откачивать воду каждый раз, когда она достигает определенного уровня, и эту воду затем можно вытолкнуть в канализационную систему, а не обратно в подвал.
Другие ресурсы Фонда
Фонд
Стоимость строительства дома | Стоимость подъема дома 2022
Стоимость возведения дома может окупиться. В нашем руководстве указана средняя стоимость и причины, по которым вам следует подумать о повышении…
Фундамент
Ремонт фундамента: руководство по устранению трещин и затратам (2022)
Обнаружение трещины в фундаменте – это не то, к чему следует относиться легкомысленно. В зависимости от серьезности трещины и ее места…
Фундамент
Трещины в фундаменте: причины, типы трещин, руководство по устранению и советы
Вас беспокоят трещины в фундаменте? Нажмите здесь, чтобы узнать, что вызывает эти трещины и как их исправить. …
Фундамент
Стоимость свай для фундамента (Руководство по ценам на 2022 год)
Хотите узнать стоимость свай для ремонта фундамента? Не смотрите дальше! Нажмите здесь, чтобы прочитать о различных типах опор, в среднем…
Фундамент
Фундамент подвала: плюсы и минусы, типы и стоимость ремонта
Важным, но часто упускаемым из виду фактором для строителей жилья является фундамент дома.
