Дренаж мелкозаглубленного ленточного фундамента дома

Содержание статьи:

1. Зачем нужен дренаж ленточному фундаменту
2. Особенности ленточных мелкозаглубленных фундаментов
3. Технология монтажа мелкозаглубленного ленточного фундамента
4. Виды дренажа ленточного фундамента
5. Используемые материалы
6. Заключение

Дренаж ленточного фундамента — это устройство подземной системы отвода поверхностных и грунтовых вод от его основания к местам водосброса. Обычно дренажные работы проводят на этапе строительства после заливки фундаментного основания и перед благоустройством, озеленением частной территории.

Зачем нужен дренаж ленточному фундаменту

Дренаж вокруг ленточного фундамента выполняет следующие функции:

• Предотвращает морозное пучение грунтов, которое может привести к подвижкам, деформациям фундаментного основания. Расширяющиеся от мороза переувлажненные грунты поднимают, перекашивают, давят на фундаменты с образованием в них трещин, что в дальнейшем приводит к разрушению стеновой кладки дома.
• Отводит влагу от фундаментных стен, предотвращая преждевременное разрушение бетона, коррозию арматуры и тем самым увеличивая срок службы железобетонного основания.
• Противостоит вымыванию песчаных подушек из-под фундаментных лент грунтовыми водами, приводящему к просадке основания. Как результат, неравномерно оседает и весь дом, что вызывает образование трещин в его стенах и даже разрушение стеновой кладки.
• Защищает стены от капиллярной влаги, которая может поступать из намокшего пористого бетонного основания.

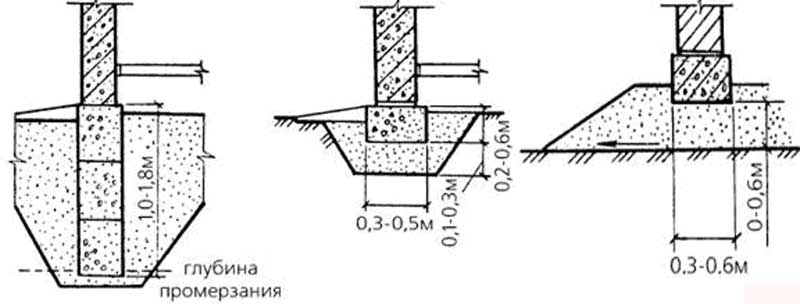

Особенности ленточных мелкозаглубленных фундаментов

Ленточный мелкозаглубленный фундамент представляет собой полосу из монолитного бетона, размещенную под всеми несущими, в том числе и внутренними конструкциями зданий. Мелкозаглубленная фундаментная лента располагается на поверхности земли выше уровня промерзания грунтов и в основном используется под дома из древесных материалов (каркасное строительство, бревна), каменных облегченных блоков (газосиликат, пенобетон, полистиролбетон), легкого пористого кирпича.

Отличительные особенности мелкозаглубленных фундаментных лент:

• Их минимальная глубина заложения должна быть 0,5 м в пучинистых грунтах и 1 м в непучинистых, если максимальный уровень промерзания грунтов составляет 2 м.
• Ширину ленты определяют по формуле (частное от нагрузки на фундаментное основание и коэффициента сопротивления грунта) или с помощью таблиц, в которых указаны физические характеристики различных типов зданий. К примеру, минимальная ширина фундаментной ленты для отапливаемых кирпичных зданий с железобетонными плитами перекрытий в песчаных грунтах средней пучинистости должна составлять 0,6 м. В сильно пучинистых глинистых грунтах фундамент таких же зданий должен иметь ширину около 1, 4 м. Для бревенчатых деревянных домов ширина фундаментной ленты в любых грунтах должна быть не менее 0,4 м, в неотапливаемых древесных постройках — от 0,3 м.
• Во всех пучинистых (глинистых) грунтах во избежание морозного пучения перед заливкой бетонной массы формируют подушку из песка или песчано-гравийной смеси (соотношение компонентов 60 на 40). Ее толщину определяют по расчетным формулам или графическим таблицам.
• Используемый для заливки бетон должен иметь марку не меньше М200.
• Армирование должно проводиться по контуру арматурными стержнями диаметром 10 — 14 мм с усилением по углам и в местах соединений Г-образными или П-образными элементами.
• Расстояние от арматурного каркаса до стенок фундамента должно быть не менее 50 мм.

Технология монтажа мелкозаглубленного ленточного фундамента

Мелкозаглубленную фундаментную ленту заливают по следующей технологии:

1. Выкапывают траншеи необходимой глубины и застилают их геотекстилем.
2. На дно канав насыпают фильтрующий песок, послойно уплотняя его трамбовкой.
3. Далее на подушку из песка укладывают щебень, гравий и также утрамбовывают его по слоям.
4. Затем накрывают засыпку полиэтиленовой пленкой и устанавливают щитовую съемную или из плитного утеплителя несъемную опалубку. Щиты опалубки фиксируют через каждые 500 — 600 мм подпорками.
5. Внутри опалубки монтируют арматурный каркас, связывая прутья проволокой. Противоположные щиты скрепляют между собой болтами и резьбовыми стяжками, шпильки которых одевают в пластиковые трубки.
6. Затем в опалубку заливают бетон, который утрамбовывают погружными вибраторами. По окончании работ залитую бетонную смесь накрывают полиэтиленовой пленкой.
7. Когда бетон застынет (3 — 4 дня), снимают опалубку и демонтируют резьбовые стяжки. После этого можно прокладывать пристенный дренаж ленточного фундамента.

Виды дренажа ленточного фундамента

Для создания сухой зоны около фундаментной ленты можно использовать несколько видов дренажных систем из более десятка наименований. При выборе оптимального варианта исходят из структуры грунтов, глубины залегания подземных вод, возможности отвода водных потоков из систем дренажа за территорию участка. Все существующие системы дренирования делят на следующие виды:

Общие. Это системы осушения, которые понижают уровень грунтовых вод на всей территории участка или больших площадях. К ним относят систематический дренаж из ряда параллельных каналов, береговой около водоемов (реки, озера) и головной, назначение которого — отвод подземных грунтовых вод, подпитываемых за территорией участка.

Местные. Это дренажные системы, предназначенные для отвода воды от фундаментов отдельных сооружений. Около домов используют кольцевой, пристенный и пластовый дренажи. Также существует дренажи подземных каналов, приямков, дорог, засыпанных логов, оврагов, рек, ручьев, подземных частей зданий, откосов и застенных зон.

Открытые. Система представляет собой открытую канаву, которая может быть вырыта в любом месте участка.

Закрытые. Это подземные системы каналов с гравийно-щебеночными, песчаными засыпками и часто со специальными перфорированными трубами (дренами).

Совершенного типа. Это системы дренирования, где перфорированный трубопровод укладывают на дно каналов и закрывают обсыпкой сверху и боков. Обычно такие дренажные системы прокладывают в глинистых грунтах.

Несовершенного типа. В этой системе используют дренажный перфорированный трубопровод, уложенный на 100 — 150 мм каменную (гравий, щебень) подушку и засыпанный сверху аналогичным материалом. Такое устройство дренажных каналов обычно используют в песчаных грунтах.

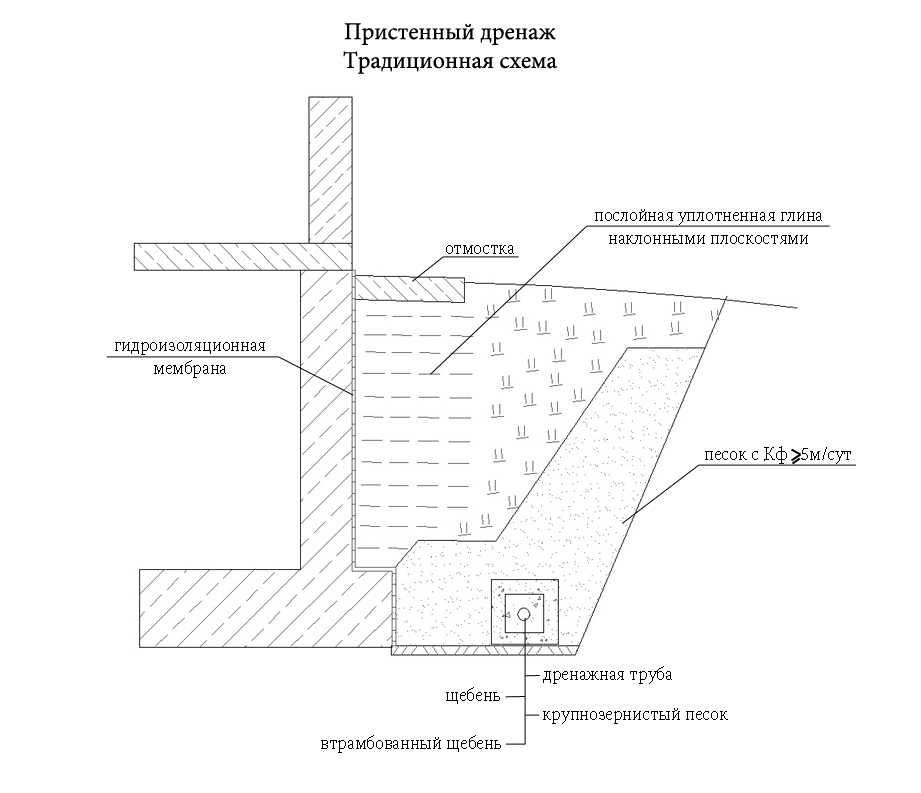

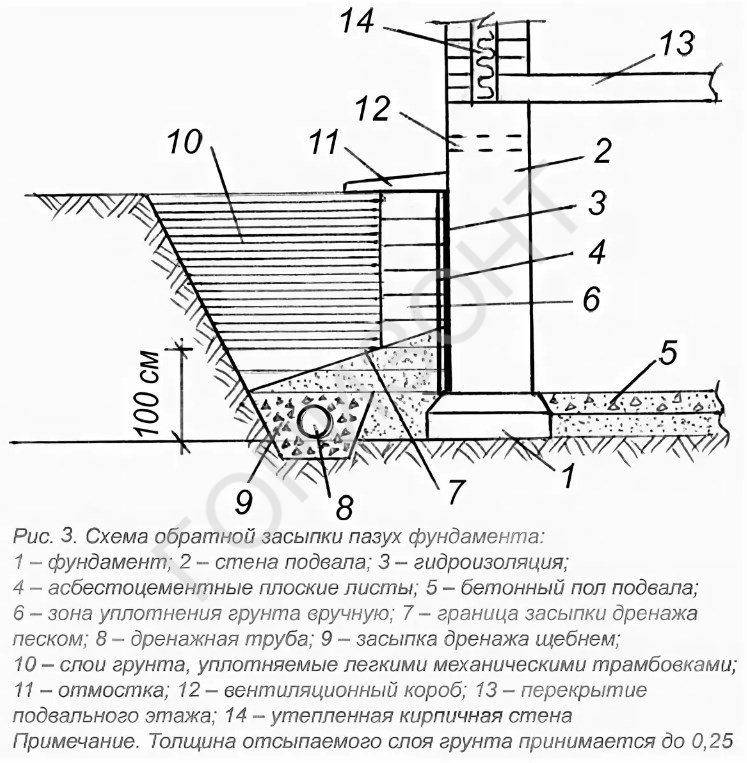

Пристенный

Обычно дренаж ленточного фундамента на глинистой почве устраивают непосредственно около его стен по следующим правилам:

• Для отвода воды из глин около фундаментного основания используют заглубленные системы прямоугольных или трапецеидальных каналов шириной не менее 400 мм. Согласно строительным нормативам, глубина дренажных канав вокруг дома с ленточным фундаментом должна быть на уровне их подошв.
• Слой каменной или песчаной засыпки должен быть не менее 150 мм.
• Минимальный уклон каналов в глинистых почвах не должен быть ниже 2 мм. Наклоны должны определяться расчетами, но обычно их делают, исходя из топографического расположения участка, уровня дренажной канавы, колодца, водоема, оврага или другой точки водосброса.
• Практически всегда в пристенном дренаже используют специальное перфорированные гофротрубы в геотекстиле (дрены). Они позволяют более эффективно отводить воду, которая движется по пути наименьшего сопротивления (внутри полой трубы оно близко к нулю), чем каменные засыпки из щебня или гравия.
• Второе преимущество дренажного трубопровода — возможность установки ревизионно-смотровых колодцев. Благодаря этим элементам, можно отслеживать уровни воды на отдельных участках, проверять работоспособность системы дренажа фундамента, а также очищать трубы от заиливания при помощи автомоек или водяных насосов высокого давления.
• Именно колодцы, размещенные в отмостке или за ее границами, определяют расстояние от фундамента, на котором должны располагаться дренажные канавы.

Кольцевой

Кольцевой дренаж устраивают для одного или нескольких зданий в песчаных грунтах. С его помощью защищают от подземной воды подвальные помещения и подполы зданий, размещая каналы на удалении в 5 — 8 м от оснований и заглубляя их ниже уровня подошв фундаментов.

Для защиты бетонных ленточных оснований, расположенных в песках, используют кольцевой дренаж, размещенный на расстоянии 1 — 2 м от фундаментов. Его отличия от пристенного — глубина заложения ниже подошвы фундамента и укладка дренажного трубопровода на 100 — 150 мм подушку из щебня или гравия.

В кольцевом дренаже также используют дрены и ревизионные смотровые колодцы, которые устанавливают в местах изменения направлений, ответвлений трубопроводов. Расстояние между колодцами на прямых участках не должно превышать 40 или 50 м, на практике для удобства прочистки его делают около 20 — 25 м.

Пластовый

Хотя пластовый дренаж обычно устраивают под фундаментные плиты, не исключено его применение и под ленточное основание, внутри которого заливают бетонный пол.

Пластовый дренаж представляет собой песчаную нижнюю и верхнюю гравийную подушки минимальной толщины 100 и 150 мм соответственно. Засыпные материалы укладывают с 10 мм уклоном в сторону водосборной отводной дрены, которая нередко является элементом пристенного дренажа. Обычно пластовые засыпки выводят за границы фундамента на ширину отмостки.

Вертикальный

Вертикальный дренаж — это вариант выхода из положения, когда дом находится на глинистой заболоченной местности, в низине, где нет возможности отвести воду за территорию участка. А копка дренажного водоотводного колодца не является выходом из положения в силу того, что глинистый водоупорный слой имеет значительную толщину.

В этом случае по периметру ленточного фундамента бурят до песчаных пород ряд скважин диаметром более 100 мм, и наполняют их сыпучими каменными материалами. Чтобы предотвратить заиливание каменной засыпки, перед заполнением в шахту опускают рукав из геотекстиля. Также в скважине можно использовать и перфорированные дренажные трубы в геотекстильном рукаве заводского или собственного изготовления.

Используемые материалы

Дренаж под ленточный фундамент делают с применением следующих материалов:

Засыпки. Для засыпок используют щебень или гравий размером фракций 10 — 20 мм. Песок должен иметь средний размер гранул без примесей глины.

Геотекстиль. Дно канав застилают прочным термоскрепленным геотекстилем, который хорошо пропускает воду. На трубах для защиты от заиливания используют более плотные иглопробивные полотна.

Трубы. Для дренажа чаще используют готовые гофрированные трубы в бухтах, которые помещены в чулок из геоткани. В последнее время все большую популярность набирают дрены в оболочке из пенопластовых фрагментов и геотекстиля (система Софт Рок), которым не требуется каменная засыпка из щебня или гравия.

При желании дрены можно изготовить и самостоятельно, просверлив (вырезав болгаркой) в рыжих НПВХ-трубах канализации или в черном трубопроводе из полиэтилена низкого давления (используется для подачи холодной водой) ряд отверстий.

Ревизионно-смотровые колодцы. Практически на всех объектах используют готовые или сделанные самостоятельно колодцы из отрезка гофрированной трубы большого диаметра.

Заключение

Чтобы сделать дренаж мелкозаглубленного ленточного фундамента, в большинстве случаев по периметру его стен выкапывают канал, в который укладывают геотекстиль, дренажный трубопровод и щебеночно-песочную засыпку. Провести работы в более короткий срок примерно с такими же затратами позволяет применение в канавах дрен в оболочке из фрагментов пенопласта (система Софт Рок), обладающих более высокой пропускной способностью и не требующих каменных засыпок.

Поделиться ссылкой

Дренаж мелкозаглубленного ленточного фундамента дома

Содержание статьи:

1. Зачем нужен дренаж ленточному фундаменту
2. Особенности ленточных мелкозаглубленных фундаментов
3. Технология монтажа мелкозаглубленного ленточного фундамента
4. Виды дренажа ленточного фундамента
5. Используемые материалы
6. Заключение

Дренаж ленточного фундамента — это устройство подземной системы отвода поверхностных и грунтовых вод от его основания к местам водосброса. Обычно дренажные работы проводят на этапе строительства после заливки фундаментного основания и перед благоустройством, озеленением частной территории.

Зачем нужен дренаж ленточному фундаменту

Дренаж вокруг ленточного фундамента выполняет следующие функции:

• Предотвращает морозное пучение грунтов, которое может привести к подвижкам, деформациям фундаментного основания. Расширяющиеся от мороза переувлажненные грунты поднимают, перекашивают, давят на фундаменты с образованием в них трещин, что в дальнейшем приводит к разрушению стеновой кладки дома.
• Отводит влагу от фундаментных стен, предотвращая преждевременное разрушение бетона, коррозию арматуры и тем самым увеличивая срок службы железобетонного основания.
• Противостоит вымыванию песчаных подушек из-под фундаментных лент грунтовыми водами, приводящему к просадке основания. Как результат, неравномерно оседает и весь дом, что вызывает образование трещин в его стенах и даже разрушение стеновой кладки.
• Защищает стены от капиллярной влаги, которая может поступать из намокшего пористого бетонного основания.

Особенности ленточных мелкозаглубленных фундаментов

Ленточный мелкозаглубленный фундамент представляет собой полосу из монолитного бетона, размещенную под всеми несущими, в том числе и внутренними конструкциями зданий. Мелкозаглубленная фундаментная лента располагается на поверхности земли выше уровня промерзания грунтов и в основном используется под дома из древесных материалов (каркасное строительство, бревна), каменных облегченных блоков (газосиликат, пенобетон, полистиролбетон), легкого пористого кирпича.

Отличительные особенности мелкозаглубленных фундаментных лент:

• Их минимальная глубина заложения должна быть 0,5 м в пучинистых грунтах и 1 м в непучинистых, если максимальный уровень промерзания грунтов составляет 2 м.
• Ширину ленты определяют по формуле (частное от нагрузки на фундаментное основание и коэффициента сопротивления грунта) или с помощью таблиц, в которых указаны физические характеристики различных типов зданий. К примеру, минимальная ширина фундаментной ленты для отапливаемых кирпичных зданий с железобетонными плитами перекрытий в песчаных грунтах средней пучинистости должна составлять 0,6 м. В сильно пучинистых глинистых грунтах фундамент таких же зданий должен иметь ширину около 1, 4 м. Для бревенчатых деревянных домов ширина фундаментной ленты в любых грунтах должна быть не менее 0,4 м, в неотапливаемых древесных постройках — от 0,3 м.
• Во всех пучинистых (глинистых) грунтах во избежание морозного пучения перед заливкой бетонной массы формируют подушку из песка или песчано-гравийной смеси (соотношение компонентов 60 на 40). Ее толщину определяют по расчетным формулам или графическим таблицам.
• Используемый для заливки бетон должен иметь марку не меньше М200.
• Армирование должно проводиться по контуру арматурными стержнями диаметром 10 — 14 мм с усилением по углам и в местах соединений Г-образными или П-образными элементами.
• Расстояние от арматурного каркаса до стенок фундамента должно быть не менее 50 мм.

Технология монтажа мелкозаглубленного ленточного фундамента

Мелкозаглубленную фундаментную ленту заливают по следующей технологии:

1. Выкапывают траншеи необходимой глубины и застилают их геотекстилем.
2. На дно канав насыпают фильтрующий песок, послойно уплотняя его трамбовкой.
3. Далее на подушку из песка укладывают щебень, гравий и также утрамбовывают его по слоям.
4. Затем накрывают засыпку полиэтиленовой пленкой и устанавливают щитовую съемную или из плитного утеплителя несъемную опалубку. Щиты опалубки фиксируют через каждые 500 — 600 мм подпорками.
5. Внутри опалубки монтируют арматурный каркас, связывая прутья проволокой. Противоположные щиты скрепляют между собой болтами и резьбовыми стяжками, шпильки которых одевают в пластиковые трубки.
6. Затем в опалубку заливают бетон, который утрамбовывают погружными вибраторами. По окончании работ залитую бетонную смесь накрывают полиэтиленовой пленкой.
7. Когда бетон застынет (3 — 4 дня), снимают опалубку и демонтируют резьбовые стяжки. После этого можно прокладывать пристенный дренаж ленточного фундамента.

Виды дренажа ленточного фундамента

Для создания сухой зоны около фундаментной ленты можно использовать несколько видов дренажных систем из более десятка наименований. При выборе оптимального варианта исходят из структуры грунтов, глубины залегания подземных вод, возможности отвода водных потоков из систем дренажа за территорию участка. Все существующие системы дренирования делят на следующие виды:

Общие. Это системы осушения, которые понижают уровень грунтовых вод на всей территории участка или больших площадях. К ним относят систематический дренаж из ряда параллельных каналов, береговой около водоемов (реки, озера) и головной, назначение которого — отвод подземных грунтовых вод, подпитываемых за территорией участка.

Местные. Это дренажные системы, предназначенные для отвода воды от фундаментов отдельных сооружений. Около домов используют кольцевой, пристенный и пластовый дренажи. Также существует дренажи подземных каналов, приямков, дорог, засыпанных логов, оврагов, рек, ручьев, подземных частей зданий, откосов и застенных зон.

Открытые. Система представляет собой открытую канаву, которая может быть вырыта в любом месте участка.

Закрытые. Это подземные системы каналов с гравийно-щебеночными, песчаными засыпками и часто со специальными перфорированными трубами (дренами).

Совершенного типа. Это системы дренирования, где перфорированный трубопровод укладывают на дно каналов и закрывают обсыпкой сверху и боков. Обычно такие дренажные системы прокладывают в глинистых грунтах.

Несовершенного типа. В этой системе используют дренажный перфорированный трубопровод, уложенный на 100 — 150 мм каменную (гравий, щебень) подушку и засыпанный сверху аналогичным материалом. Такое устройство дренажных каналов обычно используют в песчаных грунтах.

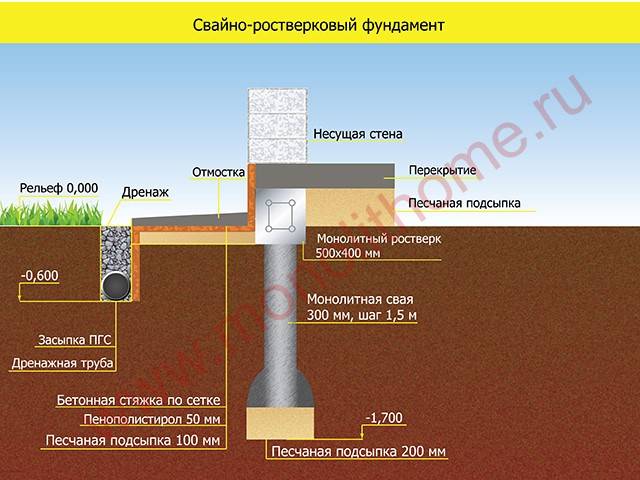

Пристенный

Обычно дренаж ленточного фундамента на глинистой почве устраивают непосредственно около его стен по следующим правилам:

• Для отвода воды из глин около фундаментного основания используют заглубленные системы прямоугольных или трапецеидальных каналов шириной не менее 400 мм. Согласно строительным нормативам, глубина дренажных канав вокруг дома с ленточным фундаментом должна быть на уровне их подошв.
• Слой каменной или песчаной засыпки должен быть не менее 150 мм.
• Минимальный уклон каналов в глинистых почвах не должен быть ниже 2 мм. Наклоны должны определяться расчетами, но обычно их делают, исходя из топографического расположения участка, уровня дренажной канавы, колодца, водоема, оврага или другой точки водосброса.
• Практически всегда в пристенном дренаже используют специальное перфорированные гофротрубы в геотекстиле (дрены). Они позволяют более эффективно отводить воду, которая движется по пути наименьшего сопротивления (внутри полой трубы оно близко к нулю), чем каменные засыпки из щебня или гравия.
• Второе преимущество дренажного трубопровода — возможность установки ревизионно-смотровых колодцев. Благодаря этим элементам, можно отслеживать уровни воды на отдельных участках, проверять работоспособность системы дренажа фундамента, а также очищать трубы от заиливания при помощи автомоек или водяных насосов высокого давления.
• Именно колодцы, размещенные в отмостке или за ее границами, определяют расстояние от фундамента, на котором должны располагаться дренажные канавы.

Кольцевой

Кольцевой дренаж устраивают для одного или нескольких зданий в песчаных грунтах. С его помощью защищают от подземной воды подвальные помещения и подполы зданий, размещая каналы на удалении в 5 — 8 м от оснований и заглубляя их ниже уровня подошв фундаментов.

Для защиты бетонных ленточных оснований, расположенных в песках, используют кольцевой дренаж, размещенный на расстоянии 1 — 2 м от фундаментов. Его отличия от пристенного — глубина заложения ниже подошвы фундамента и укладка дренажного трубопровода на 100 — 150 мм подушку из щебня или гравия.

В кольцевом дренаже также используют дрены и ревизионные смотровые колодцы, которые устанавливают в местах изменения направлений, ответвлений трубопроводов. Расстояние между колодцами на прямых участках не должно превышать 40 или 50 м, на практике для удобства прочистки его делают около 20 — 25 м.

Пластовый

Хотя пластовый дренаж обычно устраивают под фундаментные плиты, не исключено его применение и под ленточное основание, внутри которого заливают бетонный пол.

Пластовый дренаж представляет собой песчаную нижнюю и верхнюю гравийную подушки минимальной толщины 100 и 150 мм соответственно. Засыпные материалы укладывают с 10 мм уклоном в сторону водосборной отводной дрены, которая нередко является элементом пристенного дренажа. Обычно пластовые засыпки выводят за границы фундамента на ширину отмостки.

Вертикальный

Вертикальный дренаж — это вариант выхода из положения, когда дом находится на глинистой заболоченной местности, в низине, где нет возможности отвести воду за территорию участка. А копка дренажного водоотводного колодца не является выходом из положения в силу того, что глинистый водоупорный слой имеет значительную толщину.

В этом случае по периметру ленточного фундамента бурят до песчаных пород ряд скважин диаметром более 100 мм, и наполняют их сыпучими каменными материалами. Чтобы предотвратить заиливание каменной засыпки, перед заполнением в шахту опускают рукав из геотекстиля. Также в скважине можно использовать и перфорированные дренажные трубы в геотекстильном рукаве заводского или собственного изготовления.

Используемые материалы

Дренаж под ленточный фундамент делают с применением следующих материалов:

Засыпки. Для засыпок используют щебень или гравий размером фракций 10 — 20 мм. Песок должен иметь средний размер гранул без примесей глины.

Геотекстиль. Дно канав застилают прочным термоскрепленным геотекстилем, который хорошо пропускает воду. На трубах для защиты от заиливания используют более плотные иглопробивные полотна.

Трубы. Для дренажа чаще используют готовые гофрированные трубы в бухтах, которые помещены в чулок из геоткани. В последнее время все большую популярность набирают дрены в оболочке из пенопластовых фрагментов и геотекстиля (система Софт Рок), которым не требуется каменная засыпка из щебня или гравия.

При желании дрены можно изготовить и самостоятельно, просверлив (вырезав болгаркой) в рыжих НПВХ-трубах канализации или в черном трубопроводе из полиэтилена низкого давления (используется для подачи холодной водой) ряд отверстий.

Ревизионно-смотровые колодцы. Практически на всех объектах используют готовые или сделанные самостоятельно колодцы из отрезка гофрированной трубы большого диаметра. Их накрывают пластиковой крышкой и вырезают отверстия внизу для подключения труб, если отсутствуют готовые заводские вводы. Некоторые конструкции колодцев состоят из двух частей, вторым элементом которых является закрытое днище со входными отверстиями.

Заключение

Чтобы сделать дренаж мелкозаглубленного ленточного фундамента, в большинстве случаев по периметру его стен выкапывают канал, в который укладывают геотекстиль, дренажный трубопровод и щебеночно-песочную засыпку. Провести работы в более короткий срок примерно с такими же затратами позволяет применение в канавах дрен в оболочке из фрагментов пенопласта (система Софт Рок), обладающих более высокой пропускной способностью и не требующих каменных засыпок.

Поделиться ссылкой

Типы дренажа фундамента

В данной статье рассказывается о дренаже фундамента, его значении, преимуществах и типах дренажа фундамента. Кроме того, дренаж фундамента часто представляет собой работу своими руками, которую вы можете установить с помощью некоторых инструментов.

Однако вы также можете воспользоваться профессиональной помощью. Этапы установки дренажа фундамента, перечисленные в этой статье, проведут вас через подробную процедуру установки.

Что такое дренаж фундамента?

Дренаж фундамента представляет собой подземную дренажную систему. Он собирает подземные воды в перфорированную трубу и сбрасывает их в выгребную яму или канализационную систему.

Дренаж фундамента предусмотрен для защиты фундамента от вредного воздействия воды. Дренаж фундамента обязателен для зданий, имеющих цоколь, построенный на слабопроницаемых грунтах. Почему? Мы объясним это в ближайшее время.

Поскольку прочный фундамент необходим для стабильного и прочного дома, как только фундамент поврежден или подвергается воздействию атмосферы, дом начинает трескаться, наклоняться или оседать. В крайних случаях дома могут рухнуть или перевернуться из-за нестабильности фундамента.

Во многих таких случаях главным виновником является вода. Поведение почвы меняется в присутствии воды. Почва теряет свою жесткость, оказывает большее давление, имеет тенденцию к оседанию и так далее. Поэтому необходимо иметь дренаж фундамента, который мог бы безопасно отводить свободно текущие подземные воды.

Почему важен дренаж фундамента?

Международный жилищный кодекс (IRC) охватывает тему дренажа фундамента в Главе 4: Фундамент, Раздел R405. В коде указано-

«Дренажи должны быть предусмотрены вокруг бетонных или каменных фундаментов, которые удерживают землю и ограждают жилые или полезные помещения, расположенные ниже уровня земли».

Грунт, засыпанный после возведения фундамента рыхлый. В нем больше пустот, и поэтому вода легко просачивается через него.

Таким образом, подвал дома наиболее подвержен проблемам, возникающим из-за проникновения воды, таким как утечка воды, рост плесени, электрические повреждения, неприятный запах, обесцвечивание и отслоение краски.

Также насыщенный грунт оказывает избыточное давление на фундамент. Таким образом, создается угроза структурной целостности здания.

Однако в правилах подчеркивается, что фундамент, построенный на хорошо дренированных грунтах, не нуждается в дренаже фундамента. Причина очевидна: почва достаточно способна позволить воде просачиваться в более глубокие слои без помощи дренажа.

Преимущества дренажа фундамента

Имеется несколько преимуществ дренажа фундамента.

• Подвал сухой и непротекающий.
• Подвал с фундаментным дренажем более полезен, чем влажный подвал.
• Стоимость содержания подвала меньше.
• Хорошо смонтированный дренаж фундамента не требует обслуживания.
• Повышает экологический рейтинг дома, например рейтинг LEED.
• Дренаж фундамента предотвращает повреждение конструкции из-за утечки воды.
• Застой воды нулевой, поэтому комары не размножаются.
• Увеличивает стоимость имущества.

Недостатки дренажа фундамента

• Установка дренажа фундамента требует доработки ландшафта.
• Химические вещества, введенные в почву для роста растений, могут просачиваться в воду и загрязнять ливневые стоки.
• Подземная дренажная система требует раскопок в случае засорения труб.

Типы дренажа фундамента

Существует два типа дренажа фундамента в зависимости от функциональности и расположения.

• Французский дренаж
• Фундаментный дренаж

1. Французский дренаж

Генри Френч из Массачусетса, США, популяризировал французский дренаж в 1800-х годах. По периметру дома установлен французский водосток. Поэтому он также известен как слив по периметру.

Засыпанный грунт по периметру дома засыпается после нахождения конструкции в рыхлом состоянии. Поэтому необходим дренаж по периметру для отвода воды, протекающей через рыхлую почву.

Французский дренаж содержит перфорированную трубу, которая собирает воду из почвы. Водопроницаемая сетка (носок) закрывает сливную трубу. Предотвращает засорение водосточной трубы землей.

Гравийное покрытие закрывает сливную трубу и носок, который действует как фильтр. Гравий самого крупного размера находится ближе к водосточной трубе, а гравий меньшего размера – на периферии. Вся система находится под землей.

Поддерживайте уклон от 1:50 до 1:100 до слива.

2. Фундаментный дренаж

Фундаментный дренаж представляет собой дренажную систему на уровне фундамента и содержит перфорированную трубу, окруженную пористым материалом. Он собирает воду на уровне основания.

Полезно соорудить водосток вместе с фундаментом. Дренаж фундамента имеет уклон для отвода воды в выгребную яму. Также в отстойнике установлен электродвигатель для сброса отстойной воды в канализационную систему.

Технические аспекты дренажа фундамента

1. Глубина

Глубина дренажа фундамента зависит от цели дренажа воды. Например, если дренаж предназначен только для поверхностных вод, для этой цели служит мелкий дренаж.

В противном случае для остановки просачивания в подвал рекомендуемая глубина дренажа находится на уровне фундамента. Минимальная глубина дренажа фундамента – 1 м. На этой глубине слив собирает максимальный объем воды.

Однако в случае использования матового или плотного фундамента дренаж должен быть ниже уровня плота. Также для зданий с подвалами глубина дренажа не должна быть меньше глубины подвала.

2. Наклон

Слив с уклоном отводит воду под действием силы тяжести, поэтому насос не нужен. Уклон направлен от дома в сторону канализационной системы.

Как объяснялось ранее, уклон дренажа фундамента зависит от объема собранной воды и размера трубы. Для увеличения объема воды уклон должен быть более крутым при том же размере трубы.

Аналогично, при увеличении размера трубы и сохранении объема воды требуется меньший уклон. Эмпирическое правило для уклона французского водостока составляет 1 дюйм на каждые 8 ​​футов длины, т. е. 1:96. Скажем 1:100.

3. Позиция

IRC R405.1 рекомендует следующие пункты, касающиеся дренажа фундамента-

« Гравий щебеночных дренажей должен выступать не менее чем на 1 фут за внешний край фундамента и на 6 дюймов выше верхнюю часть фундамента и покрыть утвержденным фильтрующим мембранным материалом».

Способ установки дренажа фундамента

Способ установки французского водостока следующий:

• Отметьте предлагаемую схему водостока, существующей канализационной системы и всех уровней.
• Сверить предлагаемую планировку и детали соединения с уклонами и уровнями на площадке.
• Оцените глубину, ширину и длину траншеи и сделайте чертеж.
• Выкопать траншею согласно чертежу.
• Уложите фильтрующий материал на дно траншеи (толщина > 2″).
• Установить трубу с перфорацией вниз.
• Заполните стенки и верхнюю часть трубы фильтрующим материалом (верхняя и боковая крышки > 6 дюймов).
• Соединить трубу с существующей канализационной системой или отстойниками.
• Засыпать траншею землей.

Заключение

Фундаментная воронка является неотъемлемой частью здания, особенно в районах с сильными дождями и снегопадами. Французский дренаж и дренаж фундамента — это два типа дренажа фундамента.

Некоторые подрядчики рассматривают поверхностный дренаж как дренаж фундамента, но это не так. Тем не менее, поверхностный дренаж также помогает отводить воду, не просачиваясь в более глубокие слои почвы.

Читайте также –

Типы фундамента, используемые в строительстве

Типы фундамента, используемые в строительстве

Методы ремонта фундамента

Что такое осадка фундамента?

Для получения дополнительных обновлений нажмите на нашу страницу в Facebook и присоединитесь к нашей Telegram-канал .

Неглубокий фундамент | Викидом | Фэндом

в: Фундаменты

Неглубокий фундамент — это тип фундамента, который передает строительные нагрузки на землю очень близко к поверхности, а не на подповерхностный слой или диапазон глубин, как в глубоком фундаменте. Фундаменты мелкого заложения включают фундаменты на фундаменте , фундаменты из матовых плит , плитные фундаменты , фундаменты траншейные бутовые и фундаменты из земляных мешков .

Содержимое

• 1 Фундамент на фундаменте
• 2 Фундамент из матовых плит
• 3 Плитный фундамент
• 4 Траншейный фундамент из бутового камня
• 5 Фундамент из мешков с землей
• 6 См. также
• 7 Внешние ссылки

Фундамент на распорном основании

В грунтовом железобетонном фундаменте в циклонической зоне, Северная Австралия.

В грунтовом железобетонном фундаменте в циклонической зоне, Северная Австралия.

Фундамент с насечками состоит из полос или прокладок из бетона (или других материалов), которые передают нагрузки от стен и колонн на грунт или коренную породу. Заделка настила определяется несколькими факторами, включая развитие поперечной способности, проникновение мягких приповерхностных слоев и проникновение через приповерхностные слои, объем которых может измениться из-за морозного пучения или усадочной зыби.

Эти фундаменты распространены в жилищном строительстве, включая подвал, и во многих коммерческих строениях.

Фундаменты из матовых плит

Фундаменты из матовых плит используются для распределения тяжелых нагрузок на колонны и стены по всей площади здания, чтобы снизить контактное давление по сравнению с обычными фундаментами. Фундаменты из матовых плит могут быть сооружены у поверхности земли или на дне подвалов. В высотных зданиях фундаменты из матовых плит могут иметь толщину в несколько метров с обширным армированием для обеспечения относительно равномерной передачи нагрузки.

Плитный фундамент

Пример плитного фундамента

Плитный фундамент дома в циклонической зоне, Северная Австралия.

Фундамент дома из плотных плит в циклонической зоне, Северная Австралия.

Плитный фундамент представляет собой инженерно-строительную практику, при которой бетонная плита, которая должна служить основанием для конструкции, формируется из формы, вставленной в землю. Затем бетон помещают в форму, не оставляя пространства между землей и конструкцией. Этот тип конструкции чаще всего можно увидеть в более теплом климате, где промерзание и оттаивание земли не вызывает беспокойства и где нет необходимости в тепловых каналах под полом.

Преимущество плитного метода заключается в том, что он дешев и прочен и считается менее уязвимым для заражения термитами, поскольку в нем нет полых пространств или деревянных каналов, ведущих от земли к конструкции (при условии, что деревянный сайдинг и т. д. не несли до земли на наружных стенах).

Недостатками являются отсутствие доступа снизу к инженерным коммуникациям, возможность больших потерь тепла, когда температура грунта значительно ниже внутренней температуры, а также очень низкая высота над уровнем моря, из-за которой здание может быть повреждено затоплением даже при умеренных дождях. Реконструкция или расширение такой структуры также может быть более сложной задачей. В долгосрочной перспективе оседание грунта (или проседание) может стать проблемой, так как плитный фундамент не может быть легко поднят домкратом для компенсации; надлежащее уплотнение почвы перед заливкой может свести к минимуму это. Плита может быть изолирована от температуры грунта с помощью изоляции, при этом бетон заливается непосредственно поверх изоляции (например, панели из пенополистирола), или в плиту могут быть встроены средства обогрева (например, водяное отопление) (дорогая установка с сопутствующими эксплуатационными расходами). ).

Плитный фундамент обычно используется в районах с обширным глинистым грунтом, особенно в Калифорнии и Техасе. В то время как приподнятые конструкционные плиты на самом деле лучше работают на экспансивных глинах, в инженерном сообществе общепризнано, что фундаменты из плит на уровне земли предлагают наилучшее соотношение цены и качества для домов из массивов. Приподнятые конструкционные плиты обычно встречаются только в домах, изготовленных по индивидуальному заказу, или в домах с подвалами.

Необходимо соблюдать осторожность при оказании услуг через плиту. Медные трубы, обычно используемые для транспортировки природного газа и воды, вступают в реакцию с бетоном в течение длительного периода времени, медленно разрушаясь, пока труба не выйдет из строя. Медные трубы должны быть изолированы, проходить через кабелепровод или входить в здание над плитой. Электрические кабелепроводы через плиту должны быть водонепроницаемыми, поскольку они проходят ниже уровня земли и потенциально могут подвергать проводку воздействию грунтовых вод.

Фундамент из траншеи из щебня

Поперечное сечение траншейного фундамента из бутового камня

Траншейный фундамент из бутового камня , подход к строительству, популяризированный архитектором Фрэнком Ллойдом Райтом, представляет собой тип фундамента, в котором используется рыхлый камень или щебень для минимизации использования бетона и улучшить дренаж. Он считается более экологичным, чем другие типы фундамента, потому что производство цемента требует использования огромного количества энергии. Однако некоторые грунты не подходят для такого типа фундамента; особенно экспансивные или слабонесущие (< 1 т/ф) почвы.

Фундамент должен выдерживать возложенные на него структурные нагрузки и обеспечивать надлежащий отвод грунтовых вод для предотвращения расширения или ослабления грунтов и морозного пучения. В то время как гораздо более распространенный бетонный фундамент требует отдельных мер для обеспечения хорошего дренажа почвы, траншейный фундамент из щебня выполняет обе функции фундамента одновременно.

Для устройства траншейного фундамента из бутового камня ниже линии промерзания выкапывается узкая траншея. В идеале дно траншеи должно быть слегка наклонено к выходу. Дренажная плитка с градацией 1:8 фута по дневному свету затем помещается на дно траншеи на подушку из промытого камня, защищенного фильтрующей тканью. Затем траншея заполняется любым просеянным камнем (обычно 1-1/2 дюйма). или переработанный щебень. На поверхность заливается железобетонная балка, чтобы обеспечить дорожный просвет для конструкции.

Если теплоизоляционная плита должна быть залита внутри балки уклона, то внешняя поверхность балки уклона и щебневая траншея должны быть изолированы жесткой пенопластовой плитой XPS, которая должна быть защищена над уровнем земли от механического разрушения и УФ-излучения.

Траншейный фундамент представляет собой относительно простую, недорогую и экологически чистую альтернативу обычному фундаменту, но может потребовать одобрения инженера, если строительные чиновники не знакомы с ним. Фрэнк Ллойд Райт успешно использовал их более 50 лет в первой половине 20-го века, и этот стиль фундамента возрождается с повышенным интересом к зеленому строительству.

Фундамент из мешков с землей

Основной метод строительства начинается с рытья траншеи до ненарушенной минеральной подпочвы. Ряды тканых мешков (или трубок) заполняются имеющимся материалом, укладываются в эту траншею и образуют основу. Каждый последующий слой будет иметь одну или несколько нитей колючей проволоки сверху. Это впивается в ткань мешка и предотвращает проскальзывание последующих слоев, а также противостоит любой тенденции к расширению стенок наружу. Следующий ряд мешков смещается на половину ширины мешка, образуя шахматный узор. Они либо предварительно заполнены материалом и доставлены, либо заполнены на месте (часто в случае с Superadobe). Вес этого наполненного землей мешка давит на нити колючей проволоки, фиксируя мешок на месте в ряду ниже. Тот же процесс продолжается слой за слоем, образуя стены. Крышу можно сформировать, постепенно наклоняя стены внутрь, чтобы построить купол. Традиционные типы крыши также могут быть сделаны.

См. также

• Строительство зданий
• Строительство
• Бетон, армированный волокном
• Сборный железобетон
• Предварительно напряженный бетон
• Строительная инженерия
• Стяжка
• Арматура
• Стальной фиксатор
• Опалубка

Внешние связи

• Способ устройства мелкозаглубленного фундамента
