Дренаж елочкой размеры: 4 вида + (инструкции, чертеж, схемы)

Система дренажа и осушения участка

Перед тем как приступить к планированию садового участка, необходимо провести его осушение, иначе постройки могут быть разрушены подземными водами. Дренаж участка бывает двух видов: открытый, предназначенный для равнинной местности; и закрытый, который подходит для наклонной местности с высоким содержанием грунтовых вод.

Открытая дренажная система — это канавы, глубина которых достигает 1-1,2 м. Их стенки делают скошенными под углом 20-30 градусов.

Закрытая дренажная система — это система каналов, устроенных под землей. Чаще всего их делают из труб диаметром 10 см и более.

 Если Ваш садовый участок нуждается в дренажной системе, то из целого ряда способов осушения мы подберем наиболее подходящий.

Самым дешевым способом осушения участка являются канавы, вырытые для отведения излишков воды с культивируемой почвы в дренажный колодец, ручей или речку. Канавы имеют определенное преимущество на равнинной, низинной земле, где трудно создать требуемый для гончарного дренажа угол наклона или падения. Собранная вода постепенно испаряется или поступает в водосборник.

Если местность пологая, канаву выкапывают на вершине, поперек склона, для понижения уровня грунтовых вод и предотвращения возможности насыщения нижних слоев. Для перехвата и сбора воды, стекающей с самого склона, выкапывается еще одна канава, параллельно первой. Верхняя и нижняя канавы соединяются дополнительной канавой или системой гончарного дренажа. Из нижней канавы вода поступает в дренажный колодец или ручей.

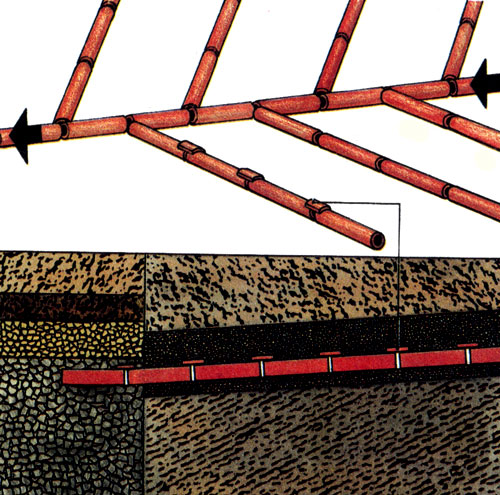

Гончарный дренаж

Гончарный дренаж представляет собой короткие или длинные секции труб, которые укладываются впритык, обычно по схеме «елочка», и засыпаются в траншеях, предназначенных для сбора и отвода дренируемой воды.

 Траншеи для гончарного дренажа выкапываются дрены глубиной от 0,5-1 м и шириной от 0,3 м. Для обеспечения эффективного оттока воды уклон делается из расчета 1:40. Расположение боковых дренажных труб (идущих к центральной трубе) зависит от характера почвы Жироуловители и септики, местная и локальная конализация для дачного дома. . На тяжелых глинистых почвах их укладывают ближе, чем на легких. Ориентировочно их располагают на расстоянии 4,5 м в глинистой, 7,5 м — на суглинке и 12 м — на песчаной почве.

 Диаметр труб, составляющих центральную ветвь системы дренажа, — 10 см, боковых — 7,5 см. Дно траншеи выстилают 5-см слоем крупного гравия или щебенки, затем уложенные трубы засыпаются бутовым камнем или гравием, по верху которого укладывается верхний слой земли. Трубы укладываются впритык, боковые трубы присоединяют к центральной под углом 60 гр.

Кирпичный дренаж

На небольших участках, где канавы и гончарный дренаж непрактичны, прибегают к кирпичному дренажу. Через участок прорывается одиночная траншея, направленная к дренажному колодцу. Размер и уклон траншеи соответствуют параметрам гончарной дренажной системы. Ее наполовину заполняют битым кирпичом или бутовым камнем, покрывая этот слой гравием и перевернутым дерном, далее насыпается верхний слой почвы. Такая система неплохо осушает участок средних размеров.

Кротовый дренаж

Кротовый дренаж нарезают с помощью специального оборудования прикрепленного к трактору, тянущего через подпочвенный слой на выбранной глубине канонический цилиндр из стали, так называемый «крот». Он образует непрерывную дрену в подпочвенном слое для отведения излишков влаги. Такая система эффективна только на участках с глинистым подпочвенным слоем. Действие системы сохраняется в течение нескольких лет.

Дренаж подпорной стенки

Если Ваша дренажная система не имеет стока, у подпорной стены будет постепенно скапливаться вода. Она не только сделает почву болотистой и непригодной для роста растений, но и вызовет разрушение кирпичной или каменной кладки. Нежелательные последствия можно предупредить, проложив у основания подпорной стенки одиночную ветвь дренажа с необходимым уклоном. Чтобы усилить отток воды, во фронтальной части подпорной стены делают отводящие отверстия или короткие отрезки труб: через 1,5-2 м во втором или третьем ряду кладки.

Дренажный колодец

Дренажную систему подводят к дренажному колодцу, если нет более удобного водосборника для стока воды.

Для устройства на участке дренажного колодца, выкапывается яма не мене 2 м (объем дренажного колодца определяется размером осушаемого участка). Для укрепления и предотвращения заиливания стенки колодца обкладывают не скрепленными цементным раствором кирпичами, чтобы вода могла просачиваться сквозь них. Колодец засыпают битым кирпичом или бутовым камнем, а сверху для предупреждения заиливания укладывается дерн.

Осушение твердых искусственных поверхностей

Внутренние дворики и дорожки бывают непроходимыми после сильного дождя, если в их конструкции отсутствует сток воды.

Устраивая, каким либо способом покрытие территории, предусматривается небольшой уклон для стока воды. Уклон из расчета 1:40 обеспечит достаточно быстрый отток воды к граничащему с почвой краю или к специально оборудованному водосборнику.

дренаж участка своими руками на глинистых почвах

Очень часто на дачных участках или участках вашего дома в весеннее и осеннее время скапливается вода, которая долго не уходит в землю и не высыхает. Это признак того, что территория находится в низине или имеет глинистую, суглинистую, плотную почву или небольшое залегание грунтовых вод.

Такое положение дел вызывает много проблем: деревья и приусадебные растения очень плохо растут и не развиваются, огородные культуры вовсе гниют и погибают.

Это происходит по причине кислородного голодания. Из-за большого количества воды кислород не поступает к корням растений, они не развиваются, а из-за большого количества воды, которая не сходит с земли, корни растений начинают гнить.

Почва в зимнее время проявляет так называемое «пучение» – поверхность земли постоянно влажная, зимой замерзает и выдавливает ваш фундамент из земли, что может привести к деформации и повреждению основания дома и построек на вашей территории.

Избавиться от данной проблемы позволяет дренаж участка, а как его соорудить своими руками, мы расскажем в этой статье, каких типов бывает дренажная система и к каким видам почвы применяется.

Как определить плотность почвы?

Если вы только недавно получили участок для строения, заранее побеспокойтесь о том, чтобы выявить способность земли пропускать воду. Метод, о котором мы сейчас расскажем, позволит проверить почву при засухе.

Выкопайте яму, стороны которой будут по 50 см, а глубина порядка 60 см. Как правило, рельеф участка неровный и чтобы избежать неточности, вам надо выкопать две подобных ямы. Одну на самом верхнем участке рельефа, а другую, соответственно, в низине.

Далее полностью наполните ямы водой. Если вода впиталась в землю меньше чем за сутки, дренаж участка вам не понадобится. Если вода не исчезла больше чем за двое суток (или спустя указанное время), в обязательном порядке надо сооружать дренажную систему.

Время просачивание воды от суток до двух, указывает, что вам понадобится простая схема с несколькими каналами дренажа.

Дренажная система бывает двух видов: открытая и закрытая. Открытая система дренажа используется для глинистой и суглинистой почвы. Позволяет выводить излишки воды за территорию ваших владений. Так как вода не просачивается через глину, ее излишки надо выводить с поверхности через систему каналов.

Закрытая система используется в низинных местах или когда грунтовые воды подходят близко к поверхности земли.

Дренажная система открытого типа

Сооружение дренажной системы закрытого типа

Дренаж участка своими руками на глинистых почвах

Как было сказано выше, на таких участках используется дренажная система открытого типа. Иногда применяют локальный способ. Если участок больших размеров, а вода застаивается только на отдельных участках, то отвод воды можно провести только лишь из проблемных зон затомленных водой.

Этапы сооружения дренажа

1. Работы лучше всего проводить с сырой землей, безусловно, она тяжелее, но выкапывать каналы будет намного легче.

2. Дренаж имеет два основных элемента: центральную магистраль и подводимые к ней каналы.

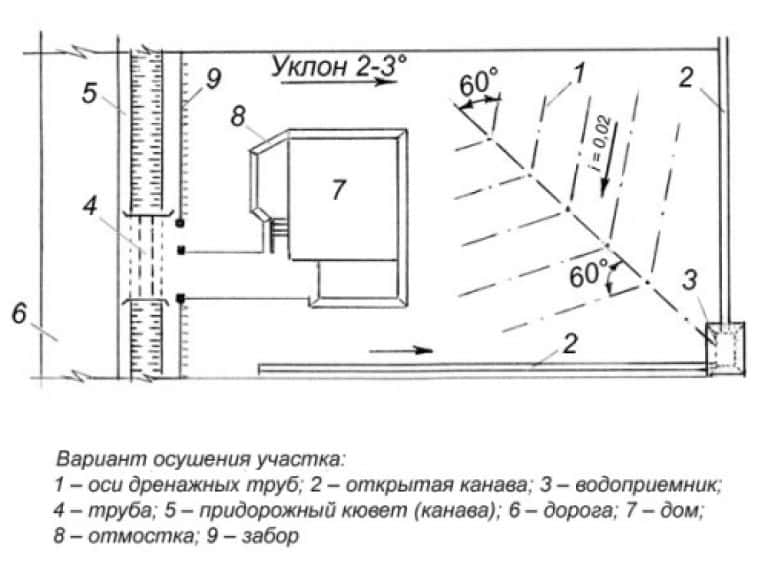

3. Оптимальная схема для каналов – расположение елочкой.

Открытая дренажная система. Схема «елочка»

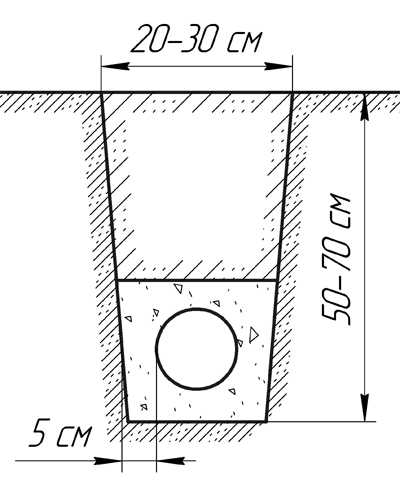

4. Центральная магистраль самая большая по размеру. Глубина канала должна быть 1-1,2 м. Ширина 45-50 см. При последующих действиях глубина уменьшится из-за засыпания гравия или щебня (нельзя использовать известняковый щебень для дренажа участка).

5. Вторичные каналы, подводимые к центральной магистрали, имеют глубину 65-70 см, а ширину 30-40 см. Учитывайте, что размеры зависят от объема воды, которая застаивается на участке, а плотность каналов зависит (их количество, как впрочем, и размеры) от уровня застаивающейся воды.

6. Центральную магистраль и подводимые к ней каналы надо вырывать с наклоном к выводимому каналу. Используйте рельеф местности. Центральный канал должен иметь порядка 10-15 см наклона на каждый метр канала. Подводимые линии дренажа – 5-10 см.

7. Специалисты рекомендуют сделать наклон стенок каналов 30°, вероятность последующего осыпания каналов будет меньше.

8. Центральная магистраль должна выводить воду за пределы участка, например, в искусственный канал. Если нет такой возможности, выройте небольшой пруд, откуда в засушливые поры года вы будете черпать воду для полива огорода.

9. Глинистая почва довольна устойчива, но все же со времен будет происходить обвал стенок канала и его засорение. Дабы продлить срок жизни дренажа в него засыпают гравий или щебень, слой составляет около 15 сантиметров. Лучше всего подобрать гравий «мелкозернистый».

Более долговечным и надежным способом является обкладка каналов камнями и закрепления их цементным раствором. Если вы желаете украсить дренаж, то его можно обложить плиткой или специальными металлическими дренажными мостами.

Декорирование дренажа мелкого залегания

Декорированный дренаж открытого типа

10. Перед декорированием (или без него) проверьте водопропускную способность системы. Лучший способ – это дождаться обильных осадков, природные условия покажут эффективность дренажа.

Если погодные условия неподходящие, то при помощи шлангов большим количеством воды промойте систему и посмотрите, нет ли застоев воды. Если вода плохо уходит к сливному месту, наклон каналов надо увеличить (или их размеры).

Устройство закрытого дренажа на участке своими руками

Закрытый тип системы вывода воды с прилегающей к дому территории более трудоемкий и финансово затратный. Но имеет свои неоспоримые преимущества, среди которых следующие: рельеф местности остается неизмененным, а срок службы системы достигает 50 лет и более. Последний показатель зависит от используемых материалов.

Первый момент, с которого мы начнем, это место, куда будет стекать вода. Идеальными вариантами служат небольшие водоемы, искусственные каналы за территорией участка.

В случае если дачный участок находится в низине, а провести отток в перечисленные русла нельзя, тогда выкапывается «миниколодец» глубиной 2-3 метра. Стенки колодца цементируются или вставляются бетонные кольца (которые используются в обычных колодцах). Опять-таки, в засушливые периоды у вас будет резервуар с водой для полива огорода.

Этапы работы

Этапы работы схожи с открытой системой вывода воды.

1. Схема и «конструктивные элементы» — центральная магистраль и подводимые к ней каналы аналогичная с открытым типом.

2. Центральная магистраль и подводимые к ней каналы должны иметь глубину от 1 – до 1,5 метров. Ширину 30-40 см. Канал выкапывается более глубокий, это связано с тем, что трубы должны залегать ниже уровня промерзания грунта. В противном случае это вызовет их деформацию и порчу.

Учитывайте то, что уровень промерзания почвы в разных регионах индивидуален!

3. Одним из самых сложных и дорогостоящих вопросов – это выбор труб для дренажа.

Самыми распространенными материалами являются – керамика, асбестоцемент и пластиковые трубы.

Асбестоцементные трубы не экологичные. Как и керамические трубы, они жесткие и не практичные из-за возможности смещения внутри грунта и потери дренажной способности. Очень быстро засоряются.

Самым оптимальным вариантом являются пластиковые трубы, которые имеют множество разновидностей – пропиленовые, ПВХ, ПНД – трубы и другие.

Они всегда изготавливаются гофрированной формы (ребро жесткости), не боятся низких температур, имеют возможность искривляться, не теряя способность выводить воду (гибкие по своим качествам), долговечные (при правильной укладке прослужат не менее 50 лет). Внутри труба гладкая, что не дает мелкому песку засорять трубу, песок проходит вместе с водой.

4. Диаметр дренажных труб составляет от 50 до 200 мм.

5. В центральный канал укладывают трубу большего диаметра, так как из-за оттока с других каналов, пропускная способность воды должна быть выше. Так, если вы выбрали трубу диаметром 63 мм для подводимых каналов, то в центральной магистрали должна пролегать труба диаметром порядка 110 мм.

6. Между собой трубы соединяются при помощи тройниковых фитингов.

Тройниковый фитинг для скрепления труб

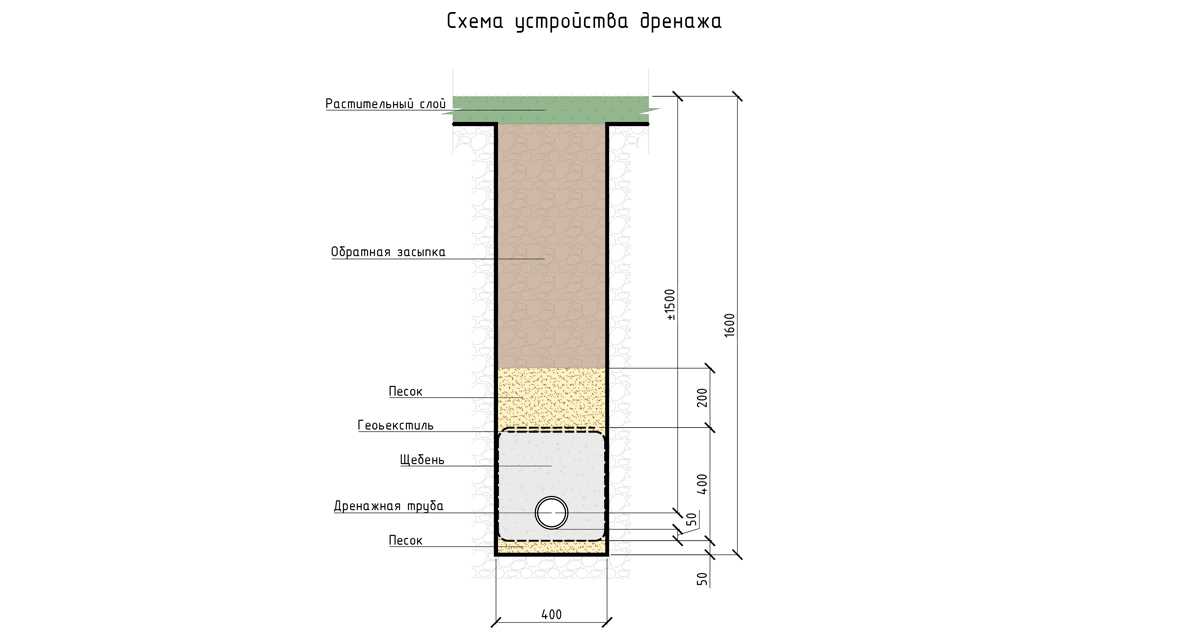

7. Перед укладкой труб каналы надо подготовить. В него надо засыпать песок и щебень. Данные материалы необходимы для того, чтобы не продавило пластиковую трубу, сделать, таким образом, амортизационную подушку. Слой песка, а затем щебня (именно в такой последовательности!), должен быть 20-25 см.

8. Расстояние от каналов до дома должно составлять не менее одного метра, а от забора не менее 50 см.

9. Используя рельеф местности (наклон должен вести в дренажный колодец) или выкопав каналы с наклоном, они должны составлять 3° (2-3 см на каждый метр трубы).

10. Пластиковые гофрированные трубы, как правило, продаются с фильтрационной тканью (геотекстиль). Если нет, то в обязательном порядке надо приобрести и перед укладкой обмотать. Аналогом служит ткань из кокосовых волокон.

Дренажные трубы пронизаны технологическими отверстиями, через которые вода попадает внутрь, если этого не сделать, они засорятся и система труб придет в негодность.

Дренаж земельного участка

Дренаж участка своими руками

Геотекстиль для дренажных труб

11. Перед тем, как засыпать трубы, дренаж надо проверить на способность откачивать воду точно таким способом как открытую систему, то есть при помощи естественных осадков или провести искусственным способом воду через трубы. Не должно быть застоев воды.

12. Последний этап – это засыпание щебня слоям в 20-30 см, а затем землей и дерном. Со временем в местах, где проведены трубы, земля осядет, поэтому операцию надо будет повторить.

13. Если объем воды будет превышать емкость дренажного колодца, в таком случае можно установить насос для откачивания воды из колодца.

14. По итогу работы (или в самом начале) начертите схему расположения дренажной системы. Спустя годы вы забудете, где проходят трубы, а в случае ремонта схема освежит вашу память.

15. Старайтесь, чтобы в местах, где располагаются под землей трубы не проезжала тяжелая техника, она может вдавить сквозь грунт трубы и деформировать их.

Строительство закрытой системы дренажа

Самый простой способ дренажа на дачном участке

Один из самых простых способов подходит только лишь для маленьких участков. Он более экономичен и не требует больших трудовых вложений.

Итак, если у вас участок 5-7 соток, то делать сложную разветвленную дренажную систему необязательно. Достаточно вырыть одну магистраль в которую будет стекать вода. Будет она иметь открытый или закрытый тип, зависит от типа почвы на участке.

Если нет возможности вывода воды в естественный источник (канава, водоем), соорудите дренажный колодец (альтернативой может служит большая емкость, например, бочка закопанная в землю). В остальном схема идентична с вышеописанными способами дренажа.

Таким образом, дренаж, который вы сделаете на своем участке, поможет избежать весеннего паводка, спасет в случае обильных осадков, а огород всегда будет радовать прекрасным урожаем! И вам не придется перед выходом из дома обувать резиновые сапоги.

Выбор дренажной системы «елочкой»

Правильно установленная система дренажа земли является идеальным решением для любых участков травы, которые склонны к заболачиванию, независимо от того, находятся ли они в домашних, коммерческих, промышленных или сельскохозяйственных условиях. Это может быть особенно неприятной и частой проблемой в Великобритании, где каждый год выпадает достаточное количество осадков (даже в теплые летние месяцы). и для участков с плотной глинистой почвой или расположенных вблизи крупных водоемов. К сожалению, заболачивание может быть как своевременным, так и дорогостоящим, поскольку оно может нанести значительный ущерб ландшафтным территориям, садам, растениям и даже фундаментам близлежащих зданий, однако с хорошо спроектированным решением дренажа земли вы можете полностью избежать этой проблемы. Помимо того, что это невероятно эффективный способ избежать затопления, стоячей воды и повреждения водой собственности, газонов и полей, системы дренажа земли также довольно недороги (особенно по сравнению с затратами на ремонт в случае продолжающегося ущерба от наводнения) и просты в установке.

Как и в случае с большинством решений, существует несколько различных подходов, которые можно использовать при установке дренажной системы, однако классическая конструкция «елочкой» остается одним из самых популярных вариантов. Это связано с целым рядом причин, которые мы рассмотрим здесь, а также с кратким обзором альтернативных решений по дренированию земель, которые вы, возможно, захотите рассмотреть в тех случаях, когда поверхностные воды являются проблемой. В этом посте мы также представляем краткий обзор того, как дрены решают проблемы дренажа, и делимся некоторыми практическими советами и информацией о том, как установить проверенную и проверенную дренажную систему «елочкой».

Основные выводы:

• Системы дренажа земель используются для предотвращения заболачивания и затопления травянистых участков.
• Наземные стоки представляют собой перфорированные трубы из ПВХ, установленные в траншеях и покрытые заполнителем, что позволяет избыточной дождевой воде просачиваться в трубы и стекать в назначенные места для сброса.
• Существует несколько компоновок систем наземного дренажа, включая систему «елочкой», линейную систему, перекрестную дренажную систему и систему отстойника и насоса.
• Система «елочка» включает центральную трубу с боковыми трубами под углом, линейная система включает одну траншею с боковыми трубами, система поперечного дренажа включает центральную трубу с боковыми трубами под прямым углом, а система отстойника и насоса включает яму с насосом для удаления лишней воды.

Как работают наземные дренажи

Наземные дренажи представляют собой перфорированные трубы из прочного ПВХ, которые устанавливаются в подготовленные траншеи на выбранном участке земли, где сбор дождевой воды является проблемой. Защищенный как между покровным слоем, так и подстилающим слоем из подходящего заполнителя, такого как каменная крошка или гравий, избыточная дождевая вода может медленно просачиваться в трубы через перфорацию, и при условии, что трубы установлены под наклоном, затем собранная вода может течь в выделенные точки сброса, такие как ливневая канализация, система ящиков для отвода воды или разрешенный природный источник воды, такой как близлежащая река или озеро.

Наземные дренажи считаются испытанным методом удаления воды с 19 века, и этот метод иногда называют французской дренажной системой в честь американского фермера Генри Флэгга Френча, который первым популяризировал его. Тогда для создания водостоков использовалась простая кровельная черепица, однако сегодня все дренажные трубы изготавливаются из прочного и долговечного ПВХ, который не подвержен водной эрозии и доступен в широком диапазоне длин и диаметров. В зависимости от применения используются либо змеевики наземного дренажа, либо двухстенные наземные дренажи — первый очень гибкий, поэтому его легче транспортировать и устанавливать, тогда как последний обеспечивает дополнительную прочность, которая может потребоваться для любых установок дренажных труб, которые расположены под тяжелыми предметами или транспортным средством, таким как автомагистрали, железные дороги и аэропорты.

Варианты дренажной системы

Хотя все системы трубного водоотвода работают очень похожим образом, в зависимости от формы и типа области, которую необходимо осушать, можно применять различные конструкции. Ниже мы описали четыре наиболее часто используемых шаблона:

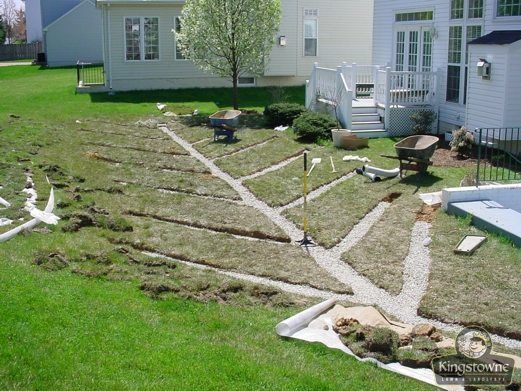

Система «елочка»

При создании дренажной системы «елочка» основная центральная труба устанавливается на нисходящем уклоне, а затем к основной трубе присоединяется несколько боковых труб. под небольшими углами. Полученный рисунок похож на структуру костей сельди, отсюда и название, и чаще всего встречается на деревянных полах и текстиле.

Вместо того, чтобы полагаться только на одну траншею, этот метод нанесения создает несколько траншей, каждая из которых наклонена вниз к основной трубе для эффективного дренажа, чтобы гарантировать, что все участки травы, такие как садовые лужайки, поля для футбола/регби или парки – довольно близко к стоку.

Узор «елочка» чаще всего используется на больших площадях, таких как спортивные площадки и поля для гольфа, а также на домашних и коммерческих газонах довольно неправильной формы.

Решетчатая система

Также иногда называемая решетчатой ​​или параллельной дренажной системой, сетчатая система состоит как минимум из одной основной трубы, которая проходит по периметру определенной области, которая нуждается в дренажной поддержке, с боковой трубы, проходящие по участку и соединяющиеся с основной трубой под прямым или острым углом. Сетка может лучше всего подходить для участков с однородными геометрическими формами, таких как футбольные поля, поля для регби и боулинг, и чаще всего встречается на задернованных участках, в основном потому, что их проще установить. Щели из песка или гравия также могут быть добавлены к решетчатой ​​или параллельной дренажной системе с минимальным нарушением игровых полей, чтобы дополнительно ускорить процесс удаления нежелательной воды.

Вентиляторная система

Вентиляторные системы часто используются в очень маленьких садах, на низких влажных участках или на участках газона нестандартной формы. Это может включать фервеи для гольфа, однако для более крупных площадей, таких как поле для гольфа, гораздо больше подходит рисунок «елочка». Чтобы получить схему веерной дренажной системы, необходимо равномерно распределить или развести несколько боковых труб, и каждая из них должна быть подключена непосредственно к выпускному отверстию.

Естественная система

Иногда также называемая контурной или просто случайной дренажной системой, схема естественной дренажной системы повторяет контуры земли, под которой она установлена, с трубопроводом, уложенным по схеме, повторяющей естественные изгибы земля. Эта система лучше всего подходит для того, что обычно называют благоустроенными пастбищами, которые относятся к территориям, за которыми регулярно ухаживают, например, к спортивным площадкам, деревенским или пригородным газонам, а также к скошенной траве в парках.

Плюсы и минусы узора «елочка»

Несмотря на то, что узор «елочка» может быть немного дороже в установке из-за необходимого количества труб, он по-прежнему остается очень популярным выбором. Отчасти это связано с тем, что выкопанные дренажи для системы «елочка» не должны быть такими глубокими по сравнению с другими вариантами, что может сэкономить значительное количество времени, однако еще большим преимуществом схемы «елочка» является общая эффективность системы. дизайн. Схема облегчает обеспечение надлежащего покрытия дренажа на участках земли, поскольку обычно рекомендуется, чтобы любые участки газона или дерна, которые необходимо осушать, не должны быть дальше 2,5 м от участка трубы.

Одним из основных недостатков схемы «елочка» является то, что ее может быть сложнее установить, чем другие типы конструкции дренажа земли, однако это можно свести на нет с помощью четкого и точного плана.

Рекомендации по установке

Процесс установки наземных дренажей практически одинаков, независимо от того, какой тип шаблона вы выберете, и требует относительно небольшого количества предметов и инструментов для достижения очень эффективных результатов. Необходимые предметы включают перфорированные змеевики дренажных труб, муфты дренажных труб, многоразъемные соединения дренажных систем, пилу для обрезки труб по мере необходимости, подходящий гравий, верхний слой почвы, отрезки нетканой геотекстильной мембраны и любое оборудование для копания, необходимое для копания достаточно глубоко. траншеи. Хотя установка может немного отличаться в зависимости от используемого метода и оборудования, обычно она включает шесть ключевых этапов, которые мы кратко описали ниже:

Планирование и подготовка

Рекомендуется составить наглядный план перед тем, как приступить к созданию любого типа дренажной системы, чтобы убедиться, что у вас достаточно дренажных труб для соответствующей области и четкое представление о том, какой длины вам нужно и где каждая траншея должна быть установлена. План дренажа обычно не должен быть слишком подробным, но он может служить очень полезным руководством, к которому можно обращаться на протяжении всего процесса установки.

Прежде чем приступить к работе, в зависимости от области применения, с которой вы имеете дело, вам также может потребоваться согласовать с соответствующими местными властями точку сброса избыточной дождевой воды, которая будет собираться вашей дренажной системой, как это обычно делают местные власти. право собственности на ливневую канализацию. Если вы планируете направлять собранную дождевую воду в местную реку, ручей или озеро вместо отводной системы, вам также может потребоваться получить разрешение от Агентства по охране окружающей среды.

Рытье траншеи

В дополнение к тому, что в траншеях должно быть достаточно места для дренажа, выкапываемые вами траншеи также должны обеспечивать достаточное количество заполнителя для установки снизу, сверху и по обе стороны от труб. Эксперты рекомендуют засыпать 15 см гравия с каждой стороны ваших труб, как минимум 45 см глубины покрытия (что обычно составляет 15 см верхнего слоя почвы вместе с 30 см дренажным слоем) и около 10 см гравия в основании каждой траншеи. Глубину также можно отрегулировать в зависимости от типа почвы и размера ваших дренажных труб, однако рекомендуется, чтобы траншеи глубиной более 120 см были закреплены — это процесс укрепления стенок траншей — в противном случае они могут протекать. риск обрушения.

Укладка геотекстиля

Чтобы защитить вашу дренажную систему от постепенного накопления отложений, вы можете либо использовать улавливающую яму, либо установить нетканый геотекстиль вокруг дренажной системы, чтобы увеличить срок ее службы. система. Выступая в качестве легкого сепаратора, геотекстиль позволяет воде проходить в систему труб, а также предотвращает попадание почвы, камней, песка и других материалов в канализацию и возникновение проблемных засоров. Геотекстильная мембрана также может быть использована для обертывания водостоков там, где это необходимо, и многие из них можно заказать в нестандартном размере, чтобы гарантировать, что вы не тратите деньги впустую на лишний материал, который вам не нужен.

Для укладки геотекстиля необходимо отрезать мембрану нужного размера, чтобы щедро покрыть дно и стороны траншеи, а также достаточно, чтобы загнуть и покрыть верхнюю часть траншеи после того, как она будет заполнена дренажными трубами и окончательным слой гравия и грунта.

Укладка дренажей

После того, как вы вырыли траншеи в виде елочки и уложили первые листы геотекстиля для покрытия дна и боков, вы можете создать обратную засыпку из гравия глубиной около 10 см на дне каждой траншея. Затем вы можете аккуратно добавить дренажи и использовать профессиональные змеевиковые соединители, чтобы соединить отрезки труб вместе, а также мультисоединения, чтобы правильно соединить боковые трубы с основными трубами в виде елочки. Вы также должны убедиться, что трубы установлены с подходящим уклоном, чтобы дождевая вода, собираемая вашей системой, беспрепятственно стекала в назначенные места сброса. Рекомендуется выбрать уклон около 1 к 150 для стабильного и постепенного потока для ваших наземных стоков, поскольку более высокий уклон трубы может привести к слишком агрессивному течению воды, что может привести к проблемам с наводнениями. Кроме того, распространенной ошибкой при прокладке наземных дренажей является неправильное расположение труб – для дренажей, которые имеют перфорацию только на одной половине трубопровода, а не по всему периметру, перфорация должна быть направлена ​​вниз, а не вверх.

Также стоит отметить, что при резке отрезков трубы необходимо следить за тем, чтобы разрезы были между гофрами трубы.

Добавление в обратную засыпку

Добавление гравия важно, так как оно позволяет излишкам дождевой воды постепенно стекать в дренажные трубы. Поэтому мы рекомендуем вам засыпать траншеи слоем гравия не менее 30 см и оставить около 15 см свободного пространства от поверхности.

Существует множество различных типов и размеров гравия, однако для дренажных целей лучше всего подходит мелкий размер, и некоторые профессионалы рекомендуют использовать щебень. Также лучше избегать использования декоративного гравия для любых дренажных проектов, так как он, вероятно, станет слишком плотным и задержит карманы воды.

Покрытие дренажных канав

После того, как ваши дренажные трубы и соответствующий слой заполнителя будут на месте, вы можете покрыть верхнюю часть траншей последним слоем геотекстильной мембраны. Затем вам просто нужно заполнить траншеи слоем верхнего слоя почвы, обычно глубиной 10-15 см, а затем закончить травой, чтобы завершить проект.
