Расположение арматуры в теле мелкозаглубленного ленточного фундамента

Глава из книги «Мелкозаглубленный ленточный фундамент»

Минимальное количество стрежней продольной арматуры в одном ряду

В балках и ребрах шириной более 15 см число продольных рабочих растянутых стержней арматуры в
поперечном сечении должно быть не менее двух. При ширине элемента 15 см и менее допускается устанавливать в поперечном сечении один продольный стержень арматуры [пункт 8.3.7 СП 52-101-2003]. При этом устройство мелкозаглубленных ленточных фундаментов шириной менее 15 см не допускается [пункт 3.2.5.2 BS 8004:1986].

Максимальное количество стержней продольной арматуры в одном ряду и минимальное расстояние между стержнями арматуры мелкозаглубленного ленточного фундамента

Максимальное количество стержней арматуры в одном ряду в поперечном сечении монолитного мелкозаглубленного ленточного фундамента определяется минимальным расстоянием в свету между отдельными стержнями продольной арматуры.

Это минимальное  расстояние определено необходимостью свободного протекания бетонной смеси в тело ленты между стержнями арматуры фундамента при заливке бетона, возможностью его уплотнения и хорошей связи бетона с арматурой для совместной работы под нагрузкой.

 Минимальные расстояния между стрежнями продольной арматуры мелкозаглубленного ленточного фундамента определены в пункте 7.3.4 СНиП 52-01-2003  “Бетонные и железобетонные конструкции” и прокомментированы в пункте 5.9 пособия по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного натяжения арматуры (к СП 52-101-2003).

Минимальное расстояние между стержнями продольной арматуры мелкозаглубленного ленточного фундамента не может быть меньше наибольшего диаметра стержней арматуры и не менее 25 мм для нижнего ряда арматуры и 30 мм — для арматуры верхнего ряда при двух рядах армирования. При трех рядах армирования мелкозаглубленного ленточного фундамента расстояние между стрежнями арматуры в верхнем ряду должно составить не менее 50 мм. При большом насыщении арматурой должны быть предусмотрены отдельные места с расстоянием между стержнями арматуры в 60 мм для прохождения между арматурными стержнями наконечников глубинных вибраторов, уплотняющих бетонную смесь. Расстояния между такими местами должны быть не более 500 мм.

Например, для мелкозаглубленного ленточного фундамента шириной 300 мм с двумя рядами арматуры (верхним и нижним) максимальное количество стрежней арматуры диаметром 16 мм может составить не больше 6 стрежней в верхнем ряду с интервалом 30 мм и 7 стержней в нижнем ряду с интервалом 25 мм.  При этом в верхнем ряду должен быть исключен один стрежень для обеспечения промежутка в 60 мм для прохождения наконечника глубинного вибратора.

Максимальное расстояние между стрежнями

Расстояние между стержнями продольной рабочей арматуры принимается с учетом типа железобетонного элемента (колонна, балка, плита, стена), ширины и высоты сечения элемента.

Таблица. Максимально допустимые расстояния между стрежнями арматуры (Таблица приведена по данным пункта 8.3.6 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.)

Условия использования арматуры

Наибольшие расстояния между стержнями продольной арматуры

Примечания

Железобетонные балки и плиты высотой поперечного сечения 15 см и менее

20 см



Железобетонные балки и плиты высотой поперечного сечения более 15 см

1,5 высоты сечения, но не более 40 см

Применяется меньшее из двух значений

Железобетонные колонны в направлении перпендикулярном плоскости изгиба

40 см



Железобетонные колонны в направлении  плоскости изгиба

50 см



Железобетонные стены: вертикальная арматура

Не более 2-х значений толщины стены и не более 40 см

Применяется меньшее из двух значений

Железобетонные стены: горизонтальная арматура

Не более 40 см



Таблица. Максимальный шаг установки между стрежнями поперечной арматуры (Таблица приведена по данным пункта 8.3.11-8.3.13 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.)

Условия использования арматуры

Шаг установки поперечной арматуры (хомутов)

Примечания

Железобетонные элементы, в которых поперечная сила по расчету не может быть воспринята только бетоном

Шаг не более половины высоты сечения и не более 30 см

Применяется меньшее из двух значений

Балки высотой менее 15 см, где поперечная сила воспринимается только бетоном

Поперечное армирование не требуется



Балки высотой более 15 см, где поперечная сила воспринимается только бетоном (лента ростверка, лента МЗЛФ)

Шаг не более ¾ высоты сечения и не более 50 см



Во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры

Не более 15 диаметров сжатой продольной арматуры и не более 50  см

Поперечная арматура устанавливается с целью предотвращения выпучивания продольной арматуры.
Применяется меньшее из двух значений.

То же при площади сечения сжатой продольной арматуры, устанавливаемой у одной из граней элемента

Не более 10 диаметров сжатой продольной арматуры и не более 30 см

Применяется меньшее из двух значений.

При этом  максимальное расстояние между стержнями  должно быть не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение возможности появления трещин в бетоне между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более 400 мм  [пункт 7.

3.6  СНиП 52-01-2003].

Конструкция хомутов (поперечных стержней) во внецентренно сжатых линейных элементах должна быть такой, чтобы продольные стержни (по крайней мере через один) располагались в местах перегибов, а эти перегибы — на расстоянии не более 40 см по ширине грани. При ширине грани не более 40 см и числе продольных стержней у этой грани не более 4 допускается охват всех продольных стержней одним хомутом.



Закладываемые проходные элементы мелкозаглубленный ленточный фундамент
Размер любого проходного элемента через бетон не может быть больше 1/3 ширины фундаментной ленты. Минимальный диаметр проходного элемента – 5 см. Проходные элементы не могут быть расположены ближе друг к другу, чем через промежуток равный 3 своим диаметрам [раздел 6.3 ACI 318-08].

На каком расстоянии арматура в фундаменте. Арматура для фундамента.

ArmaturaSila.ru

Минимальное количество стрежней продольной арматуры в одном ряду

В балках и ребрах шириной более 15 см число продольных рабочих растянутых стержней арматуры в
поперечном сечении должно быть не менее двух. При ширине элемента 15 см и менее допускается устанавливать в поперечном сечении один продольный стержень арматуры [пункт 8.3.7 СП 52-101-2003]. При этом устройство ленточных фундаментов шириной менее 15 см не допускается [пункт 3.2.5.2 BS 8004:1986].

Максимальное количество стержней продольной арматуры в одном ряду и минимальное расстояние между стержнями арматуры

Максимальное количество стержней арматуры в одном ряду в поперечном сечении монолитной бетонной балки определяется минимальным расстоянием в свету между отдельными стержнями продольной арматуры. Это минимальное расстояние определено необходимостью свободного протекания бетонной смеси в тело ленты между стержнями арматуры фундамента при заливке бетона, возможностью его уплотнения и хорошей связи бетона с арматурой для совместной работы под нагрузкой.

Минимальные расстояния между стрежнями продольной арматуры определены в пункте 7.3.4 СНиП 52-01-2003 Бетонные и железобетонные конструкции и прокомментированы в пункте 5.9 пособия по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного натяжения арматуры (к СП 52-101-2003).

Минимальное расстояние между стержнями продольной арматуры не может быть меньше наибольшего диаметра стержней арматуры и не менее 25 мм для нижнего ряда арматуры и 30 мм — для арматуры верхнего ряда при двух рядах армирования. При трех рядах армирования расстояние между стрежнями арматуры в верхнем ряду должно составить не менее 50 мм. При большом насыщении арматурой должны быть предусмотрены отдельные места с расстоянием между стержнями арматуры в 60 мм для прохождения между арматурными стержнями наконечников глубинных вибраторов, уплотняющих бетонную смесь. Расстояния между такими местами должны быть не более 500 мм.

Например, для ленты фундамента шириной 300 мм с двумя рядами арматуры (верхним и нижним) максимальное количество стрежней арматуры диаметром 16 мм может составить не больше 6 стрежней в верхнем ряду с интервалом 30 мм и 7 стержней в нижнем ряду с интервалом 25 мм. При этом в верхнем ряду должен быть исключен один стрежень для обеспечения промежутка в 60 мм для прохождения наконечника глубинного вибратора.

Максимальное расстояние между стрежнями

Расстояние между стержнями продольной рабочей арматуры принимается с учетом типа железобетонного элемента (колонна, балка, плита, стена), ширины и высоты сечения элемента.

Максимально допустимые расстояния между стрежнями арматуры (Таблица приведена по данным пункта 8.3.6 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. )

Сколько нужно арматуры для возведения основания здания?

Расчет арматуры для фундамента произвести нетрудно. Для начала, следует определиться с конфигурацией планируемого к закладке фундамента. Кроме этого, следует остановиться на каком-либо определенном типе фундамента, которые представлены следующими основными вариантами:

С типом закладываемого основания под будущее строение определяются, исходя из характеристик грунта, его особенностей и параметров постройки. Подсчеты для различных типов фундамента отличаются между собой. К примеру, ленточный фундамент требует совершенно иного подсчета, чем расчет арматуры для столбчатого основания здания.

Для правильного выбора, важно учитывать такие характеристики почвы, как ее несущая способность. Также немаловажно определиться с нагрузкой на фундамент.

Какой может быть оптимальная толщина?

Толщина зависит от типа фундамента.

При совершении расчетов арматуры, используемой для армирования основания, следует принять во внимание такие параметры, как диаметр прута и класс, к которому он относится.

Сечение прута во многом определяет такой параметр, как прочность закладываемого основания.

Именно поэтому не следует отдавать предпочтение тонким прутам, диаметр которых менее чем 1 см.

Такая арматура находит свое применение в плиточных типах основания.

Чтобы выбор был успешным и был взят оптимальный вариант, не упускайте из головы такие характеристики, как тип почвы на строительной площадке и приблизительный вес, с которым возводимое жилое здание будет давить на фундамент.

Слабый грунт и тяжелое здание

В условиях, когда тяжелое здание располагается на слабом грунте, оптимальным станет выбор арматуры с сечением, превышающем 14-16 мм. Данная характеристика является определяющей при выборе качественной и подходящей для фундамента арматуры в рамках решения вопроса, как рассчитать арматуру для фундамента.

Если грунт на строительной площадке отличается плотностью и твердостью, это позволит добиться минимизации деформационных процессов, протекающих в конструкции здания, поскольку его общий вес будет равномерно ложиться на основание, лежащее на ровной поверхности.

Легкий деревянный дом, который будет опираться на основание, планируемое к монтажу в условиях твердого грунта, не нуждается в использовании арматуры, сечение которой будет превышать 1 см.

Подбор арматуры для ленточного типа основания

Для достаточно распространенного в наших краях ленточного типа фундамента расчет арматуры будет несколько нестандартным, поскольку параметры такого основания отличаются несимметричностью: высота ленточного основания в значительной степени превышает его ширину.

Такое несоответствие нивелирует процессы изгибания фундамента, которые в большей степени проявляются в фундаменте плитного типа, в отличие от ленточного основания, которое, благодаря этому, требует при укладке арматуру с небольшим параметром сечения.

Так, в строительных работах при сооружении частных жилых зданий малой этажности на данном типе фундамента, принято использовать пруты, чей диаметр составляет от 10 до 14 миллиметров.

С типом закладываемого основания под будущее строение определяются, исходя из характеристик грунта, его особенностей и параметров постройки.

Надлежащий расчет количества арматуры для ленточного фундамента должен учитывать еще одну особенность армирования основания такого типа: вне зависимости от высоты основания, армирование осуществляется исключительно в двух поясах: сверху и в нижней части ленты, на расстоянии в пять сантиметров от бетона.

Процесс расчета должен осуществлять специалист на соответствующей программе. Нажмите для увеличения

Здесь укладываются арматурные пруты в продольной позиции, которые будут брать на себя нагрузку, связанную с деформационными процессами в ленте.

Прутья арматуры, расположенные поперек, а также в вертикальной плоскости, не испытывают сильной нагрузки, поэтому их принято выбирать, исходя из таких характеристик, как гладкость и небольшой диаметр сечения.

Сколько нужно прутьев?

В том случае, когда ширина основания ленточного типа составляет около 40 сантиметров, нужно уложить всего лишь четыре прутка в продольной плоскости: по два снизу и сверху.

Гораздо более редким вариантом является укладка трех и четырех прутов в каждом поясе основания.

Подобный вариант имеет право на существования в целях придания фундаменту дополнительной прочности при укладке его на грунте, характеризующемся низкой прочностью почвы и высокой степенью подвижности, а также при строительстве зданий с большим весом конструкции.

Рассчитываем, сколько нужно арматуры

В соответствии с базовыми требованиями к шагу арматурного прута, будем рассматривать ситуацию, в которой шаг арматуры в составе сетки на плитном основании будет равен двадцати сантиметрам.

Приняв во внимание данные требования, произведем несложный подсчет и выясним, что для закладки основания следует использовать арматуру в количестве шестидесяти двух прутов.

Таким образом, половина прутьев будет уложена в положение вдоль, а оставшаяся половина ляжет поперек первой партии арматуры.

Особенности плиточного фундамента

Специалистами рекомендуется обратить внимание на важность проведения процессов плиточного армирования не только в нижний, но и в верхний пояс.

Плиточный фундамент имеет свои особенности в вопросе армирования. Нажмите для увеличения.

Это значит, что, для оптимальной укладки фундамента, необходимо будет умножить требуемое количество арматурных прутов на два.

Получаем число 124, именно такое количество прутов арматуры нам потребуется для армирования нашего основания.

Стандартная длина одного арматурного прута составляет шесть метров, таким образом, пользуясь нехитрые математическими расчетами, и умножив шесть на общее количество требуемых прутов, получаем 744 метра арматуры.

Однако на этом подсчет того, сколько арматуры надо на фундамент, не заканчивается.

Соединение сеток

В соответствии с надлежащими технологическими нормами укладки основания, нижнюю и верхнюю сетку следует соединить между собой в прочную систему. Крепление принято производить на таких сечениях прутьев арматуры, как поперечное и продольное.

А это, исходя из расчетов, уже 961 прут, при этом стандартная толщина пластины составляет не менее двадцати сантиметров при средней высоте арматурной рамы, превышающей высоту основания на 5 сантиметров.

Таким образом, каждое отдельно взятое соединение нуждается в дополнительных десяти сантиметрах арматурного прута, что становится понятно, исходя, из необходимости вычесть, пять сантиметров из толщины пластины сверху и снизу. А это значит, что нам понадобится 96, 1 * 744 = 840,1 погонных метров прутов.

Источники: http://fito-center.ru/dachnoe-stroitelstvo/19227-raspolozhenie-armatury-v-lente-fundamenta.html, http://ves-fundament.ru/raschet/raschet-armatury-dlja-fundamenta.html


Комментариев пока нет!

Правила монтажа ленточного фундамента

Фундамент является слишком ответственной конструкцией здания, чтобы обходиться без указаний свода правил СП 22. 13330, ведомственных нормативов, в которых обозначены правила монтажа плит ФЛ, ФБС блоков. Поэтапные рекомендации пригодятся частному застройщику на этапе котлована.

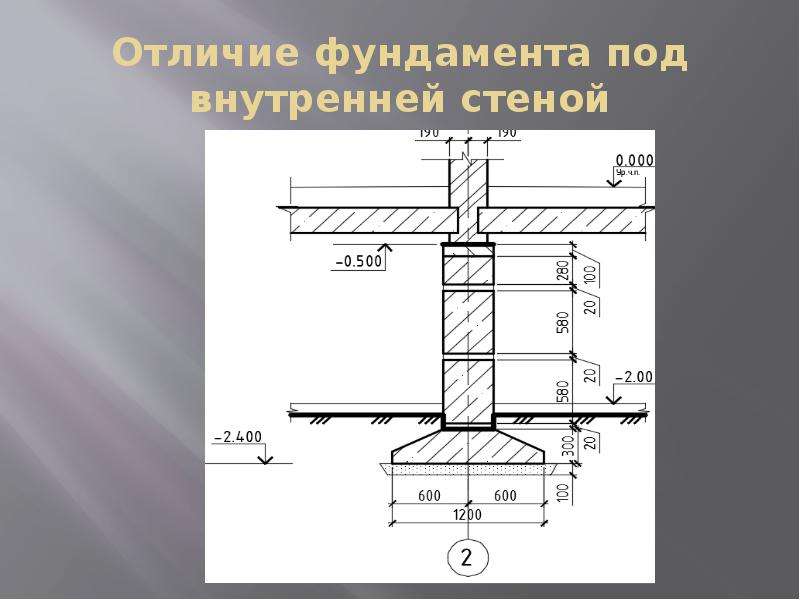

Особенности изготовления сборной фундаментной ленты

Сборные ленточные фундаменты менее надежны, чем монолитные конструкции. Их выбирают для сокращения сроков сдачи объекта, снижения трудозатрат, получения гарантированного качества бетонных конструкций. Специфика монтажа ленточного фундамента зависит от уровня УГВ, геологии, рельефа участка.

Например, не рекомендована реализация проектов дома с подвальным этажом на склонах, где перепад высот превышает 1,5 м. Для монтажа ФБС по плитам ФЛ разработана единая техкарта ТТК, в которую могут вноситься изменения для конкретных геологических, эксплуатационных условий.

Дренаж

Для любого ленточного фундамента необходима защита от сил пучения. На этапе котлована применяется методика осушения пучнистых грунтов дренажом:

  • по периметру дома отрываются траншеи с общим уклоном дна 4 – 7 градусов для самотечного сбора стоков в подземный резервуар, находящийся в 4 м минимум от фундамента
  • дно выстилается нетканым материалом (дорнит, геотекстиль) для предотвращения перемешивания природного фильтра с почвой
  • производится засыпка 10 см слоя щебня фракции 5/20 мм с уплотнением подошвами виброплит
  • монтируются вертикальные колодцы (кусок трубы 0,5 – 0,8 м диаметра с заглушенным дном или заводское изделие из полимерного материала) в углах, на прямых участках с шагом 4 м
  • между ними прокладываются дрены (гладкая либо гофротруба с щелевой перфорацией в двойном текстильном слое)
  • производится боковая, верхняя засыпка дренов этим же природным фильтром, конструкция укрывается геотестилем для предотвращения заиливания

Запрещена укладка труб под бетонные конструкции, от тяжести которых может измениться сечение дренов. Высота засыпки должна совпадать с уровнем подстилающего слоя траншеи, котлована.

Подстилающий слой

В рекомендациях ТТК указана минимальная толщина подстилающего слоя из нерудного материала, в котором гарантированно отсутствует зимнее вспучивание:

  • на песчаном грунте – допускается монтаж плит ФЛ без подстилающего слоя
  • на любых других почвах – 10 см песка минимум при низком УГВ
  • на глинистых грунтах – 10 см щебня при высоком УГВ с выравниванием поверхности песком
  • не неровном основании – заполнение ям бетоном с последующей засыпкой 10 см песчаного слоя

Подсыпка должна быть шире ленточного фундамента на 20 – 30 см, свисание плит ФЛ с подстилающего слоя запрещено. В проекте дома обычно имеется схема раскладки, при необходимости ее можно изготовить самостоятельно, не забыв про проемы (во внутренних стенах, при наличии подземного входа во внешних стенах), разрывы для ввода коммуникаций.

Подбетонка для сборных лент не применяется из-за неоправданного увеличения бюджета строительства. В плитах уже обеспечен нормальный защитный слой арматуры, для обеспечения идеально ровной поверхности стяжку придется заливать по маякам, что экономически нецелесообразно. Гораздо проще выровнять грунт крупным утрамбованным песком.

Гидроизоляция подошвы ленты позволяет защитить ж/б конструкции от разрушения. При низком УГВ допускается 3 см слой цементно-песчаного раствора, одновременно выравнивающий поверхность для монтажа ФЛ плит. В остальных случаях по песчаной подсыпке с нахлестом 10 см укладываются листы Технониколь, Бикрост либо полиэтиленовая пленка. По краям делается выпуск 10 – 30 см, необходимый для приклеивания к вертикальным поверхностям бетонных конструкций после их установки.

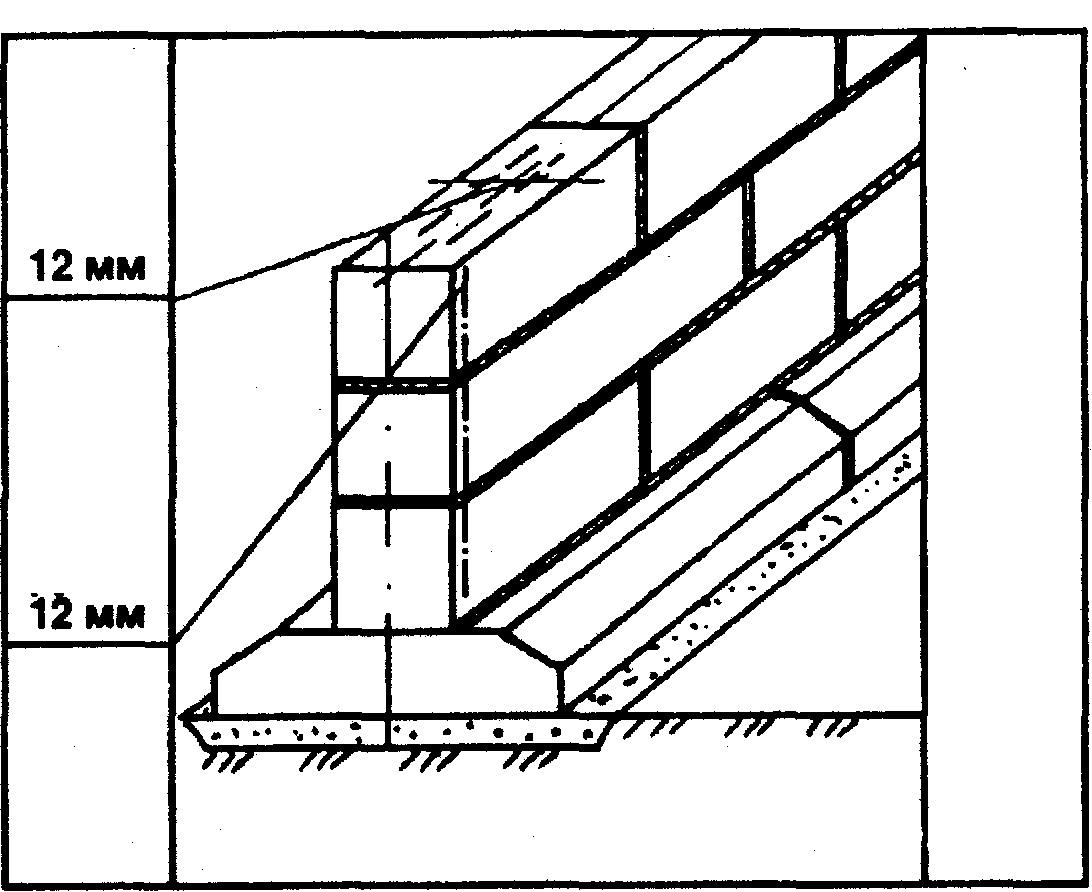

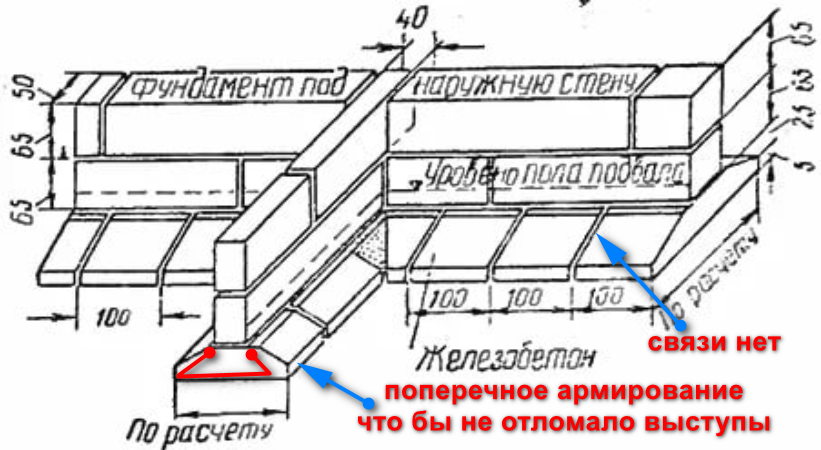

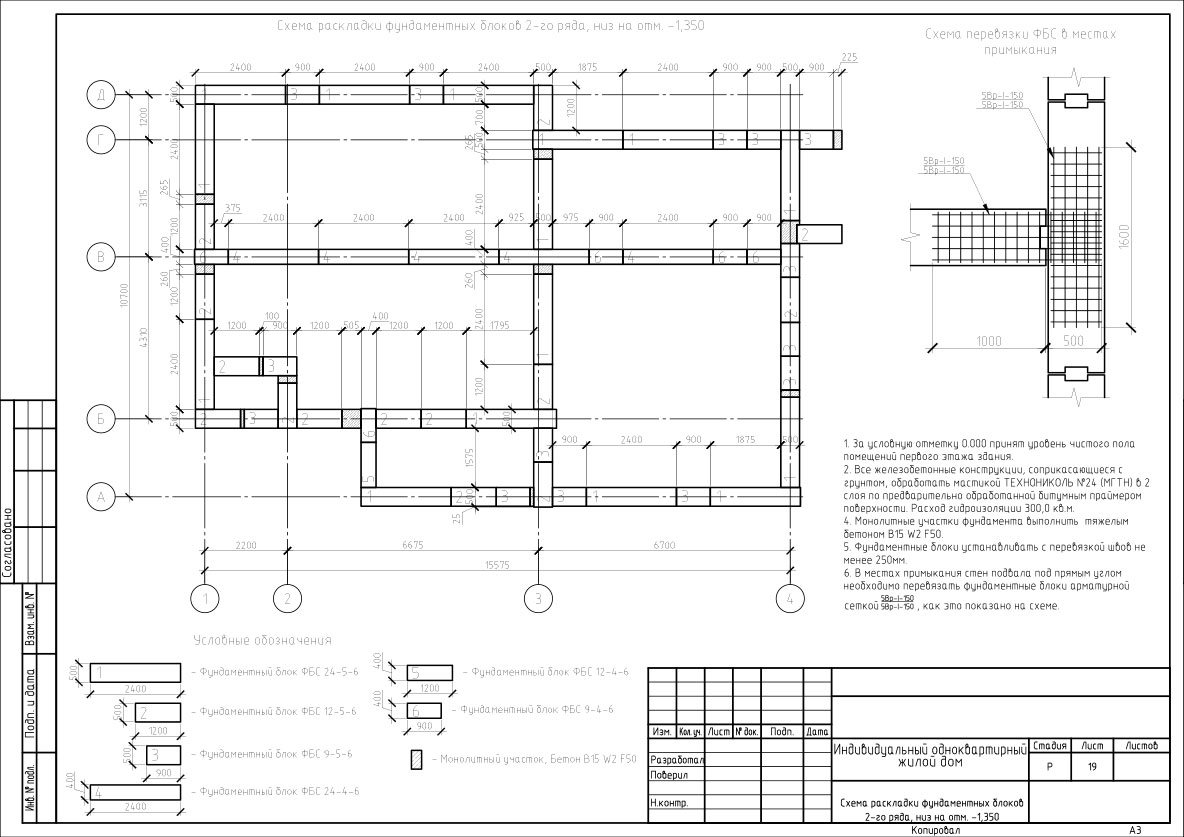

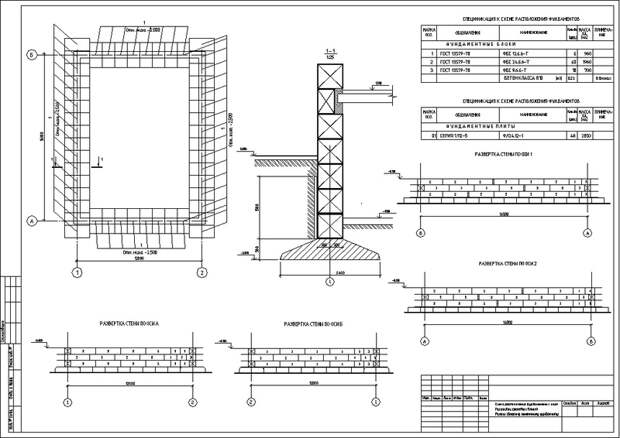

Монтаж плит ФЛ

В зависимости от несущей способности ленточного фундамента (зависит от расчетного сопротивления грунта под ним) плиты ФЛ укладываются вплотную или разряжено. В последнем случае необходимо учесть:

  • два соседних блока ФБС должен опираться на общую плиту
  • разрывы ленты необходимо заполнить уплотненным песком или бетоном
  • раскладку плит для фундамента дома начинают с углов, затем заполняются прямые участки

Все подушки монтируются в единой плоскости с постоянным контролем горизонтали опорной поверхности в двух направлениях. Если лента гидроизолирована под подошвой, плиты монтируются без раствора.

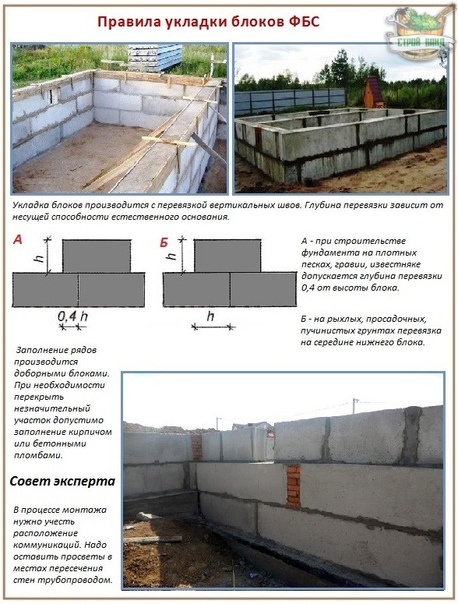

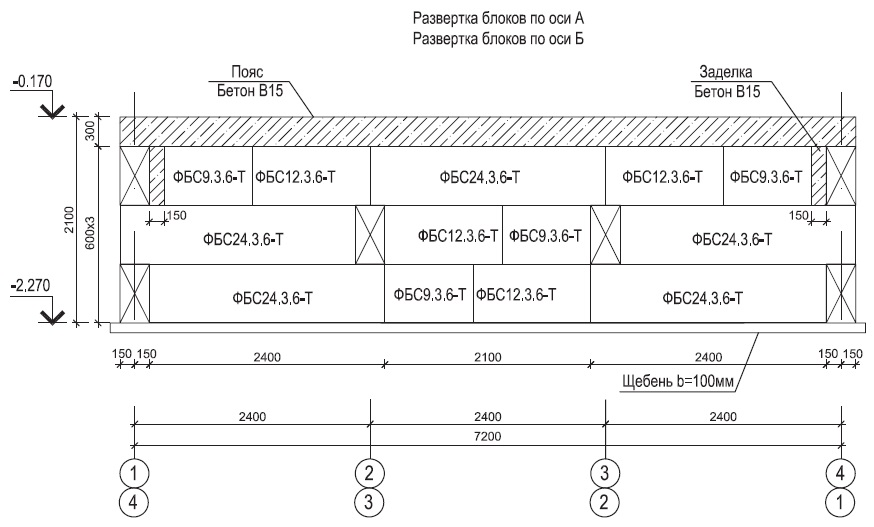

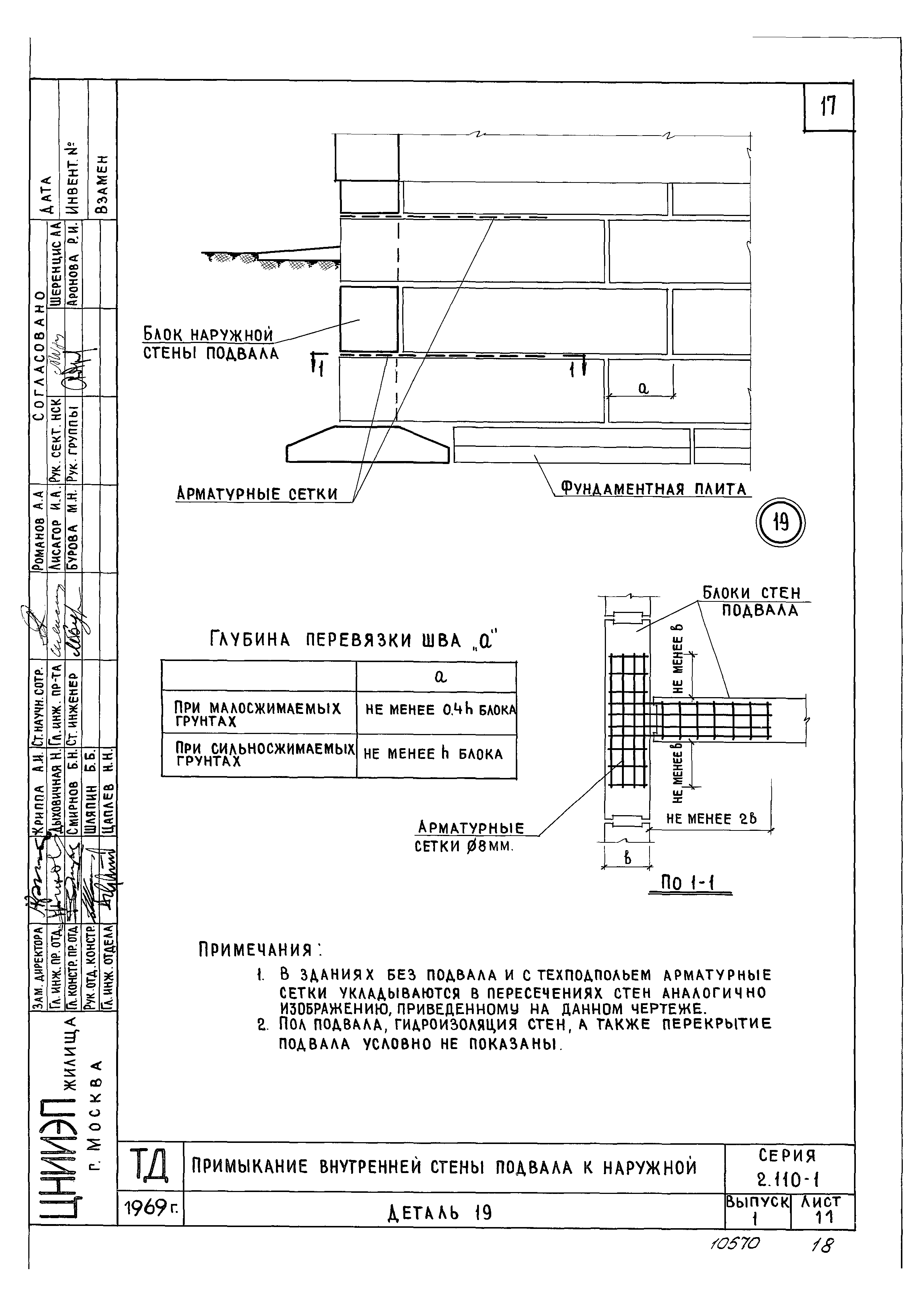

Установка блоков ФБС

Монтаж ленточного фундамента из ФБС блоков аналогичен с кирпичной кладкой, просто увеличивается формат конструкционного материала. Последовательность действий следующая:

  • углы – блок опирается краями на фундаментные подушки, укладывается на цементно-песчаный раствор, контролируется горизонталь верхней грани, вертикаль углов, боковых сторон
  • стены – в отличие от кирпичной кладки, углы поднимают лишь на один ряд, натягивают по ним шнуры или струны, заполняют ряды целыми блоками
  • следующие ряды – аналогично предыдущему способу

Для обеспечения максимального ресурса дома необходимо учесть несколько факторов. Для обеспечения доступа в каждое подвальное помещение во внутренних стенах необходимы дверные проемы.

Естественная вентиляция обеспечивается продухами в этих же стенах. Поэтому блоки возле проемов так же монтируются в первую очередь. В наружных стенах необходимы проемы (разрывы) для узлов ввода инженерных систем. Впоследствии их придется заполнить кирпичной кладкой с закладными элементами (металлические или полимерные гильзы).

Перед монтажом необходимо приготовить раствор с учетом расхода 1,5 – 2,5 ведра на блок в зависимости от их ширины. Профессионалы для сокращения времени обычно используют другую технологию:

  • по центру котлована устанавливается лазерный построитель плоскостей либо нивелир на поверхности
  • возле места установки крана монтируются отдельные участки ленты по всей ее высоте в зоне захвата грузоподъемной техники

Затем кран переставляют на следующий угол, операция повторяется несколько раз. Если квалификация специалистов невысокая, рекомендуется переставлять кран чаще, собирая фундаментную ленту порядно.

Армопояс

Сборная конструкция имеет меньшую пространственную жесткость, несмотря на раствор в швах крупноформатной кладки. Поэтому для усиления ленточного фундамента дома из ФБС блоков применяется технология армирования верхним монолитным поясом по технологии:

  • опалубка – щиты крепятся к блокам, верхний борт на 5 – 7 см выше проектной отметки
  • армирование – по аналогии с ленточным фундаментом, два пояса из продольных 8 – 12 мм прутков периодического сечения с перевязкой прямоугольными хомутами из 6 – 8 мм арматуры
  • обеспечение защитного слоя – нижние стержни укладываются на пластиковые, бетонные прокладки
  • бетонирование – укладка смеси в опалубку в одном направлении, виброуплотнение

Снимать щиты можно лишь после набора половины прочности бетоном в зависимости от уличной температуры, наличия осадков.

Гидроизоляция

Защита ленточного фундамента осуществляется слоем непрерывной или объемной гидроизоляции. В первом случае применяются технологии:

  • оштукатуривание специальными составами, обеспечивающее ресурс 10 – 20 лет в зависимости от эксплуатационных условий
  • обмазывание эпоксидными, битумными мастиками (холодного, горячего типа) в несколько слоев для обеспечения 15 – 30 летнего ресурса
  • оклеивание гидростеклоизолом в 2 – 3 слоя, позволяющее обеспечить межремонтный период 20 – 40 лет

Для всех указанных вариантов необходима предварительная грунтовка бетонных поверхностей праймерами. При использовании комплексной гидроизоляции (праймер, мастика, Технониколь) межремонтный период защитного слоя возрастает до 50 – 80 лет.

Однако пенетрирующие смеси объемной гидроизоляции позволяют получить вечное гидроизоляционное покрытие. За счет химических реакций материала с цементом бетон получает водоотталкивающие свойства по всей глубине, каждый отколотый от фундамента кусок продолжает противостоять влаге вплоть до полного разрушения. Причем, на срок службы оставшейся ленты это никак не повлияет.

Утепление, обратная засыпка

В большинстве случаев выбор сборного ленточного фундамента обоснован для проектов с подвалом. Нормальная эксплуатация нижнего уровня нарушается запотеванием внутренних стен помещений, расположенных ниже поверхности земли. Оклеивание наружных стен ленты пенополистиролом XPS позволяет решить несколько задач:

  • механическая защита гидроизоляции – пленка не порвется от сил вспучивания, во время обратной засыпки
  • смещение теплового контура – точка росы выносится наружу, внутренние стены подвала не могут запотеть при наличии естественной вентиляции
  • защита бетона – силы пучения (касательные) проскальзывают по утеплителю, не оказывают давления на силовой каркас здания

Теплизоляция производится порядным креплением листов пенополистирола поверх гидроизоляции на специальный клеевый состав. В соседних рядах необходимо смешение вертикальных швов. В качестве дополнительного крепления используются дюбели с зонтичными шляпками.

Стыки обрабатываются монтажной пеной, характеристики которой близки к свойствам ПСБ-С утеплителя. После чего достаточно утеплить аналогичным образом отмостку (листы пенополистирола расположены горизонтально), чтобы полностью избавиться от промерзания грунтов, прилежащих к поверхности бетонных конструкций.

Для удобства индивидуальных застройщиков специфика изготовления сборной фундаментной ленты рассмотрена для каждого этапа. Это позволит избежать грубых нарушений технологии, обеспечить максимальный эксплуатационный ресурс конструкции.

Правительство округа Кэрролл | Руководство по соблюдению жилищного кодекса округ Кэрролл, штат Мэриленд

Следующий список требований кодекса предназначен для того, чтобы помочь вам в соблюдении Свода публичных местных законов и постановлений округа Кэрролл, глава 170, но не охватывает весь кодекс.
Несоблюдение всех применимых требований кодекса приведет к уведомлению о нарушении и/или приказу о прекращении работы до тех пор, пока такие нарушения не будут устранены.
РАЗРЕШЕНИЕ НА СТРОИТЕЛЬСТВО И ОДИН КОМПЛЕКТ УТВЕРЖДЕННЫХ ЧЕРТЕЖЕЙ ДОЛЖНЫ БЫТЬ ДОСТУПНЫ НА ПЛОЩАДКЕ ДЛЯ ТРЕБУЕМОЙ ПРОВЕРКИ.
Если у вас есть какие-либо вопросы относительно этих требований, позвоните по телефону 410-386-2674.


1. СТРОИТЕЛЬНЫЙ ПРОЕКТ
а. Глубина линии промерзания 30 дюймов
b. Живая нагрузка на пол
   i. Жилые комнаты 40# PSF добавить 10# статическая нагрузка
   ii. Спальные зоны и складские помещения на чердаке с лестницей 30# PSF add 10# статическая нагрузка
   iii. Чердачное помещение для хранения (легкое хранение — без лестницы) 20# PSF добавить 10# постоянную нагрузку
   iv. Палубы 40# PSF
c. Нагрузки на крышу
   i. 10# Постоянная нагрузка нижнего пояса PSF
    ii.40# ПСФ
д. Дизайн скорости ветра 115 миль в час Ultimate


2. ОСНОВАНИЕ
а. Минимальная глубина готового уклона до нижней части всех фундаментов — 30 дюймов или расширена до твердой опоры, в зависимости от того, что больше.
б. Размер – должен быть толщиной 8 дюймов и выходить за пределы стены не менее чем на 4 дюйма с каждой стороны.
в. Фундамент дымохода – должен быть толщиной 12 дюймов и выступать за стену на 6 дюймов со всех сторон.
д. Основание колонны – одноэтажная опора размером 24 x 24 x 12 дюймов, двухэтажная опора 30 x 30 x 15 дюймов или трехэтажная опора 36 x 36 x 18 дюймов; при несущей нагрузке на крышу увеличьте размер подкладки фундамента следующей колонны; или сконструированы так, чтобы нести требуемую нагрузку.
эл. Верхняя поверхность должна быть ровной, нижняя поверхность должна иметь наклон не более 1 к 10.
ф. Фундаменты ступеней – верхний прогон должен перекрывать предыдущий прогон и связываться вместе.
г. Монолитная заливка — нижние колонтитулы, стена и плита заливаются одновременно — может использоваться с минимальной шириной 12 дюймов, глубиной 30 дюймов и плитой 3 ½ дюйма.


3. СТЕНЫ ФУНДАМЕНТА
а. Верхний слой блока должен быть цельным или сплошным заполнением.
б. Верх стены не менее чем на 6 дюймов выше уровня земли.
в. Толщина стены в зависимости от глубины засыпки.Максимальная засыпка для 8-дюймового пустотелого блока 4 фута, для 10-дюймового блока 5 футов, для 12-дюймового блока 6 футов. Должностное лицо Кодекса, когда этого требуют условия грунта, может уменьшить разрешенный объем обратной засыпки или запросить отчет инженера.
д. Пластинчатые анкеры – утвержденные ремни должны располагаться и устанавливаться в соответствии с инструкциями производителя. Болты ½ дюйма на расстоянии не более 6 футов от центра, 7 дюймов в кирпичной кладке и не более 12 дюймов от углов.
эл. В случае уменьшения толщины стен из каменных пустотелых блоков или каменных полых стен, соединенных каменной кладкой, между нижней стеной и более тонкой стеной наверху должен быть сооружен ряд сплошной кладки.
ф. Кладочная конструкция ствола стены должна быть установлена ​​в соответствии с нормами.


4. ДРЕНАЖ ФУНДАМЕНТА, ГИДРОИЗОЛЯЦИЯ
a. Дренажная плитка с перфорацией = минимальный диаметр 3 дюйма или утвержденная дренажная система с отчетом ICC ES. Устанавливается по внешнему периметру стен, где внутренний уровень ниже внешнего.
б. Плитка окружена 4-дюймовым гравием и покрыта утвержденным фильтрующим материалом.
в. Дренажная плитка должна сбрасываться в герметичную отстойную яму, которая содержит насос или обеспечивает самотек на уровне земли, сливая как минимум 10 футов от дома и 10 футов от линии собственности.
д. Местный дренаж, связанный с герметичной выгребной ямой, или принудительный самотек с трубой 2” с минимальным уклоном ¼” – 1’0” или трубой 3” с минимальным уклоном 1
/8” – 1’0”
e. Наружная часть каменных стен, ограждающих подвальные помещения ниже уровня земли, должна быть обработана портландцементом толщиной 3/8 дюйма, уложенным на дно и покрытым одобренной гидроизоляцией.
ф. Залитые бетонные стены, ограждающие участки ниже уровня земли, должны иметь стеновые связи, разорванные заподлицо с поверхностью и покрытые одобренной гидроизоляцией.


5.ОПОРНЫЕ КОЛОННЫ ДОМА
a. Все опорные столбы или колонны должны быть закреплены сверху и снизу.
б. Регулируемые колонны – анкерные болты в бетоне для предотвращения бокового смещения.
в. Все поверхности стальных колонн должны быть покрыты антикоррозионной краской.
д. Расстояние между колоннами — см. «Пролеты балок».
эл. Фундаменты колонн – см. раздел 2 d.


6. ЗАЩИТА ОТ гниения
а. Пороги, обработанные давлением, на расстоянии менее 8 дюймов от конечного сорта.
б. Вся древесина, контактирующая с землей или бетоном, должна быть обработана давлением.
в. Деревянные балки вставлены в каменную стену – зазор ½ дюйма по бокам и по торцу. Нижняя часть балки не должна соприкасаться с кирпичной кладкой.
д. Деревянные балки или нижняя часть деревянного структурного пола на расстоянии менее 18 дюймов или деревянные балки на расстоянии менее 12 дюймов от открытой земли должны быть обработаны давлением.
эл. Пороги и шпалы на бетонной или каменной плите, находящиеся в непосредственном контакте с землей, должны быть обработаны давлением, если только они не отделены от такой плиты непроницаемым для влаги барьером.
ф. Сайдинг, обшивка, каркас стен на расстоянии менее 6 дюймов от земли должны быть изготовлены из обработанной под давлением древесины или защищены утвержденным способом.
г. Деревянные планки обшивки или другие элементы деревянного каркаса, прикрепленные непосредственно к внутренней стороне наружных каменных стен или бетонной стены ниже уровня земли, за исключением случаев, когда между стеной и полосами обшивки или элементами каркаса наносится одобренный паронепроницаемый материал.
ч. Вся древесина, соприкасающаяся с землей и опорами капитальных конструкций, подлежит обработке пиломатериалами.
я. Все крепежные детали для обработанной под давлением древесины должны быть изготовлены методом горячего погружения, оцинкованы, оцинкованы, изготовлены из нержавеющей стали, кремниевой бронзы или меди.

7. ПОЛУПОЛОС
a. Доступ ко всем подземным помещениям. Отверстие в полу должно быть не менее 18 x 24 дюйма;
отверстия в стене по периметру должны иметь размеры не менее 16 x 24 дюйма.
б. Вентиляция подполья 1 кв. фут площади на 150 кв. футов. Одно отверстие в пределах 3 футов от каждого угла.
в. Обеспечьте дренажную плитку, когда уровень под полом ниже, чем внешний уровень готового покрытия.
д. Радоновая система должна быть установлена ​​в соответствии с Приложением F к Международному жилищному кодексу
и помечена непрерывной линией оранжевой краски по всему строению.
эл. Наружная кладка стен, ограждающих подвалы ниже уровня земли, должна быть обработана портландцементом 3
/8” портландцементом
, залитым снизу и покрытым утвержденной гидроизоляцией.
ф. Залитые бетонные стены, ограждающие участки ниже уровня земли, должны иметь стеновые связи, разорванные заподлицо с лицевой стороной
и покрытые одобренной гидроизоляцией.


8. СТЕННАЯ КОНСТРУКЦИЯ
а. Несущие стены – внутренние и наружные. Двойная верхняя пластина. Исключение: одиночная верхняя плита может быть установлена ​​в несущих и наружных стенах при условии, что плита надлежащим образом закреплена в местах стыков, углов и
пересекающихся стен оцинкованной сталью толщиной не менее 3 дюймов на 6 дюймов на 0,9036 дюйма, что соответствует
прибиты к стоечной стене или сегменту стены тремя гвоздями 8d или эквивалентными, при условии, что стропила или балки
центрированы над стойками с допуском не более 1 дюйма.
б. Внутренние несущие перегородки должны быть сооружены и противопожарные в качестве наружных стен.
в. Внутренние ненесущие перегородки могут быть построены из стоек 2 x 3 дюйма, расположенных на расстоянии 16 дюймов от центра, или стоек 2 x
4 дюйма, расположенных на расстоянии 24 дюймов от центра, где это не требуется в качестве раскосной линии стены.
д. Противопожарная изоляция всех скрытых пространств стоечных перегородок, чтобы перекрыть все скрытые сквозные отверстия и
создать эффективную противопожарную преграду между этажами и крышей.
эл. Здания должны быть закреплены в соответствии с нормами или техническим проектом.
ф. Стойки должны быть непрерывными от пола/фундамента до потолка или крыши.
г. Все пролеты коллекторов и балок должны быть установлены в соответствии с нормами или спроектированы в соответствии с
в соответствии с принятыми инженерными методами.


9. ОБЩИЕ КЛАДНЫЕ КОНСТРУКЦИИ
a. Минимальная толщина каменной несущей стены более одного этажа должна быть 8 дюймов.
б. Сплошные каменные стены одноэтажных жилых домов и гаражей должны иметь толщину не менее 6 дюймов при высоте не более 9 футов.
в. В случае уменьшения толщины стен из каменных пустотелых блоков или каменных полых стен, соединенных каменной кладкой, между нижней стеной и более тонкой стеной наверху должен быть сооружен ряд сплошной кладки.
д. Полые сваи должны быть покрыты сплошной кирпичной кладкой или бетоном толщиной 4 дюйма или должны иметь полости верхнего ряда, заполненные бетонным раствором.
эл. Каменная кладка над проемами должна поддерживаться стальными перемычками, железобетонными или каменными перемычками или каменными арками, рассчитанными на воздействующую нагрузку.
ф. Балки, фермы или другие сосредоточенные нагрузки, поддерживаемые стеной или колонной, должны иметь опору длиной не менее 3 дюймов на сплошную кладку толщиной не менее 4 дюймов или на металлическую несущую плиту соответствующей конструкции.
г. Кирпичные стволовые стены высотой и длиной не более 48 дюймов должны быть усилены.


10. НАСТЕННЫЕ ПОКРЫТИЯ
а. Сайдинг, софит, потолок или одобренный тип для наружного использования.
    и. За виниловым сайдингом требуется водостойкий барьер.
б. Кирпичный шпон
    i. 1-дюймовое воздушное пространство или 1-дюймовое залитое раствором пространство до каркаса.
    ii. Кирпичная облицовка не должна выдерживать никакой вертикальной нагрузки, кроме статической нагрузки облицовки выше.
    iii. Крепится к несущей стене коррозионностойкими металлическими стяжками.
    iv. Металлические стяжки должны располагаться на расстоянии не более 24 дюймов от центра по горизонтали и должны поддерживать площадь стены не более 2,67 кв. фута.
    v. Все наружные стены должны быть покрыты фетровой бумагой без отверстий и разрывов или другим одобренным материалом, устойчивым к атмосферным воздействиям.
    vi. Примыкание к кладочной облицовке должно быть расположено под первым рядом кладки выше готового уровня земли над фундаментной стеной или плитой.
    vii. Сливные отверстия должны быть предусмотрены на внешней стороне каменных стен с максимальным расстоянием 33 дюйма по центру и диаметром не менее 3/16 дюйма.
    viii. Облицовка должна использоваться вокруг окон и дверей, под и на концах каменной кладки, прежде всего выступов, деревянной отделки, в местах примыкания крыльца, настила или лестницы к стене или перекрытию, на всех пересечениях стен и крыш.

11. НАПОЛЬНЫЕ СИСТЕМЫ
а. Минимальная опора балки на: дерево – 1 ½”, каменную кладку – 3”.
б. Вешалки балки или внахлест не менее 3 дюймов над балкой.
в. Системы инженерных полов должны быть установлены, закреплены и заблокированы в соответствии с инструкциями производителя.

12. СТРОПИЛА ИЛИ ФЕРМЫ
a. Конструкция крыши и потолка должна быть способна воспринимать все нагрузки, возникающие в соответствии с требованиями к нагрузке, и передавать результирующие нагрузки на несущие элементы конструкции.
б. Фермы должны быть закреплены для предотвращения вращения и обеспечения поперечной устойчивости в соответствии с требованиями, указанными в строительной документации или требованиями BCSI 1-03. Вся строительная документация должна быть на месте.
в. Обшивка крыши:
    i. Фанера – ½” 24” по центру без зажимов; 3/8” 24” по центру используйте зажимы или блокировку
    ii. Фанера OSB – ½” 24” по центру без зажимов; 7/16” 24” по центру без зажимов 3/8” 16” по центру
используйте зажимы или блокировку.


13.ВЕНТИЛЯЦИЯ, ДОСТУП НА ЧЕРДАК
a. Софитно-коньковая вентиляция или фронтонная вентиляция, чистая свободная вентиляция 1 кв. м на каждые 150 кв. м площади
вентилируемого помещения.
б. Предусмотрите легкодоступную панель доступа размером 22 x 30 дюймов.
в. Обеспечьте вентиляцию скрытых стропильных пространств.
д. Обеспечьте спусковую лестницу с проходом шириной 2 фута к сервисной платформе HVAC размером 30 x 30 дюймов, если блок установлен на чердаке.
эл.

14. КРЫША
а. Подложка согласно требованиям R905.1.1 с уклоном крыши более 4 дюймов на 12 дюймов, являющимся однослойным, и уклоном крыши 4 дюйма на 12 дюймов, но не менее 2 дюймов на 12 дюймов, являющимся двухслойным, если не утверждено иное.
б. Черепица крепится в соответствии с печатными инструкциями производителя.
в. Укладка ендовы, стены и других отливов осуществляется в соответствии с печатными инструкциями производителя битумной черепицы. Требуются ледяные барьеры, указанные в R905.1.2

15. БЕТОННЫЕ ПОЛЫ
а. Бетонная плита на уровне грунта: минимальная толщина 3 ½ дюйма, прочность на сжатие 2500 SPI, каменное основание толщиной 4 дюйма.
б. Насыпь не должна содержать растительность и посторонние материалы и уплотнена для обеспечения равномерной поддержки, высота насыпи не должна превышать 24 дюйма.
в. Пароизоляция толщиной 6 мил со швами внахлест не менее 12 дюймов между бетонной плитой пола и базовым слоем. Пароизоляция может отсутствовать; отдельно стоящие гаражи, хозяйственные постройки и другие неотапливаемые сооружения; подъездные пути, дорожки, патио и другие ровные участки.
д. Плита с уровнями пола менее чем на 12 дюймов ниже уровня земли должна иметь изоляцию R-10, установленную в соответствии с Международным энергетическим кодексом.
эл. Радоновая система должна быть установлена ​​в соответствии с Приложением F Международного жилищного кодекса и помечена непрерывной линией оранжевой краски по всей конструкции.

16. ДЫМОХОДЫ И КАМИНЫ
а. 4-дюймовая сплошная кладка вокруг дымохода с ½-дюймовым воздушным пространством вокруг дымохода.
б. 8-дюймовая монолитная кладка без облицовки дымохода.
в. Расстояние дымохода до горючих материалов 2 дюйма внутри и/или 1 дюйм снаружи.
д. Противопожарная защита полов, потолков и крыш.
эл.Верх дымохода должен выступать не менее чем на 2 фута над любой частью здания в пределах 10 футов, но не менее чем на 3 фута над точкой, где он проходит через крышу.
ф. Обеспечьте сверчки дымохода, если размер, параллельный линии хребта, превышает 30 дюймов и не пересекает линию хребта.
г. Очаги должны простираться минимум на 20”. Расширения должны быть 16 дюймов для топок площадью менее 6 кв. футов и 20 дюймов для топок площадью более 6 кв. футов. В дровяных каминах должны быть установлены дверцы с прокладками.
ч. Отверстия для чистки, если они предусмотрены, должны быть оборудованы дверцами и рамами из черного металла, которые должны оставаться плотно закрытыми, за исключением случаев, когда они используются.
я. Прочистные отверстия необязательны, за исключением случаев, когда дровяные печи должны быть соединены с каменными дымоходами. Если они предусмотрены, они должны быть оборудованы дверями и рамами из черного металла, которые должны оставаться плотно закрытыми, когда они не используются. Прочистные отверстия должны располагаться не менее чем на 2 фута 6 дюймов ниже самого нижнего входа в дымоход.
Дж. Сборный дымоход – тип, утвержденный признанным на национальном уровне испытательным агентством, с зазорами, указанными в 16-c.

17. ОСВЕЩЕНИЕ, ВЕНТИЛЯЦИЯ И ОТОПЛЕНИЕ
а. Подвал – 2% площади пола, включая дверное проникновение.
б. Жилые помещения – 8% площади; ½ рабочий
ИСКЛЮЧЕНИЯ:
    i. Застекленные участки не обязательно должны открываться, если имеется сертифицированная механическая система вентиляции, способная производить смену воздуха каждые 30 минут.
    ii. Остекление может не предусматриваться в помещениях, где предусмотрена утвержденная система механической вентиляции, обеспечивающая смену воздуха каждые 30 минут; предусмотрен искусственный свет, способный давать среднюю освещенность 6’ свечей на площади
помещения на высоте 30” над уровнем пола.
в. Ванные комнаты – 1 окно площадью не менее 3 кв. футов остекления с ½ открываемым или вытяжным вентилятором, выходящим наружу, с утвержденным концевым фитингом в каждом отсеке.

18. РАЗМЕРЫ ПОМЕЩЕНИЙ
a. Не менее 1 комнаты не менее 120 кв. футов.
б. Прочие жилые помещения не менее 70 кв. футов. Исключение: Кухни
c. Помещения, кроме кухонь, должны быть не менее 7 футов в любом горизонтальном измерении.

19. ТРЕБУЕМАЯ ВЫСОТА ПОТОЛКА
a. Незавершенный цоколь 6’-8’, кроме под балками 6’- 4”.
б. Жилые помещения – минимум 7 футов; для наклонных потолков см. код.
в. Меховые потолки не менее 7’.


20. САНИТАРИЯ
а. Предусмотреть по крайней мере 1 унитаз, туалет, ванну или душ и кухонную раковину в каждом жилом помещении
.


21. РАСПОЛОЖЕНИЕ ЗАЩИТНОГО СТЕКЛА
a. Входные и выходные двери.
б. Раздвижные дверные панели, распашные дверные панели.
в. Штормовые двери.
д. Двери и корпуса для джакузи, гидромассажных ванн, спа, парных, ванн и душевых.Остекление в любой части стены здания, окружающей эти отсеки, где нижний край остекления находится менее чем в 60 дюймах над сливным отверстием и в пределах 60 дюймов от кромки воды.
эл. Остекление в неподвижной или управляемой панели, примыкающей к двери, где ближайший вертикальный край находится в пределах 24-дюймовой дуги двери в закрытом положении, а нижний край которого находится менее чем в 60 дюймах над полом или пешеходной поверхностью.
ф. Окна площадью более 9 кв. футов и нижним краем менее 18 дюймов над полом; верхний край выше 36 дюймов над полом.Одна или несколько поверхностей для ходьбы в пределах 36 дюймов по горизонтали от остекления.
г. Лестница.


22. ПРИПОЛНЕННЫЙ ГАРАЖ
a. Отделено от жилого помещения и его чердака гипсокартоном ½” со стороны гаража.
б. Гараж между жилыми помещениями должен быть отделен от жилых помещений наверху гипсокартоном типа X 5/8” и стенами, поддерживающими такую ​​конструкцию, гипсокартоном ½”.
в. Дверь между домом и гаражом, не в спальные помещения, со сплошным сердечником 1-3/8 дюйма или 20-минутная противопожарная дверь или аналогичная, с автоматическим доводчиком.
д. Пол негорючий, с уклоном в сторону главного входа в транспортное средство или водостока.

23. ТРЕБОВАНИЯ К ВЫХОДУ
a. На каждую жилую единицу должна быть предусмотрена не менее одной выходной двери. Дверь должна быть с боковыми петлями и должна обеспечивать минимальную ширину в свету 32 дюйма при измерении между лицевой стороной двери и упором, когда дверь открыта на 90 градусов.
б. Подвал, жилые чердаки и каждое спальное помещение должны иметь не менее одного выхода из двери или окна с чистым просветом 5.7 кв. футов с минимальной шириной в открытом виде 20 дюймов, минимальной высотой в открытом виде 24 дюйма и максимальной высотой подоконника от пола 44 дюйма. Исключение: чистые просветы окон первого этажа уменьшены до 5,0 кв. футов. ПРИМЕЧАНИЕ: минимальная ширина раскрытия 20 дюймов и минимальная высота раскрытия 24 дюйма не дают чистого просвета 5,7 кв. футов. Ширина проема в чистоте в дюймах x высота проема в чистоте в дюймах = 820 кв. дюймов.
в. Решетки, решетки и сетки или другие препятствия, установленные над окнами аварийного выхода, должны открываться изнутри без использования ключа или инструмента.
д. Замок или защелка на всех выходных дверях должны легко открываться со стороны, с которой должен осуществляться выход, без использования ключа.


24. ПОСАДКИ
а. С каждой стороны выходных дверей требуется площадка минимум 3 х 3 фута. Пол или лестничная площадка не должны быть более чем на 1 ½” ниже верха порога.
ИСКЛЮЧЕНИЯ:
i. Наверху внутренней лестницы, при условии, что дверь не перекидывается через лестницу.
ii. Площадка у наружного дверного проема не должна быть более чем на 7 ¾” ниже верха порога, если дверь не качается над площадкой.
III. Внешние штормовые и сетчатые двери освобождены от требований к посадке.

25. ЛЕСТНИЦЫ
а. Ширина минимум на 36 дюймов выше высоты поручня и ниже требуемой высоты над головой.
б. Минимальная ширина на высоте поручней и ниже составляет 32 дюйма.
в. Минимальный шаг протектора составляет 10 дюймов от носа к носу. Максимальный подступенок составляет 7 ¾” от верха проступи до верха проступи.
д. Наибольшая высота проступи или подступенка в пределах любого лестничного марша не должна превышать наименьшую более чем на 3/8 дюйма. Высота головы не менее 6 футов 8 дюймов.
эл. Допускаются забежные, винтовые и круговые лестницы; у каждого свой код.
ф. Подступенки не должны пропускать 4-дюймовую сферу.
г. Закрытое доступное пространство под лестницей должно иметь стены и потолки, защищенные с закрытой стороны гипсокартоном толщиной ½ дюйма.

26. ПОРУЧНИ И ОГРАНИЧЕНИЯ
а. Поручни, имеющие минимальную и максимальную высоту 34 дюйма и 38 дюймов, измеренную от выступа ступени.
б. Поручни рядом со стеной должны иметь пространство не менее 1 ½ дюйма между стеной и поручнями и должны быть возвращены или должны заканчиваться столбиками.
в. Ограждения для крыльца, балкона или поверхности фальшпола на высоте более 30 дюймов над уровнем пола или уклона должны иметь ограждения высотой не менее 36 дюймов, измеренные по вертикали от носка ступеней.
д. Открытые стороны лестницы с общей высотой подступенка более 30 дюймов над полом или уклоном должны иметь ограждения высотой не менее 34 дюймов, измеренные по вертикали от носка ступеней.
эл. Расстояние по горизонтали и вертикали между элементами ограждения должно быть не более 4 дюймов.
ф. Промежуточные перила и/или декоративные затворы не должны пропускать предметы диаметром 6 дюймов и более.
г. Треугольные отверстия, образованные подступенком, проступью и нижним поручнем ограждения на лестничных клетках, не должны пропускать шар диаметром 6 дюймов.

27. ДЫМОВАЯ СИГНАЛИЗАЦИЯ
a. Дымовая сигнализация, установленная в соответствии с требованиями для новых домов; на каждом этаже, за пределами каждой отдельной спальной зоны и в каждой спальной комнате. Дополнительную информацию см. в разделе R314 IRC.
б. Сигнализаторы угарного газа установлены снаружи каждой спальной зоны в непосредственной близости от спален. Дополнительную информацию см. в разделе R315 IRC

.

28.КУХОННАЯ ВЕНТИЛЯЦИЯ И СУШИЛКА ДЛЯ ОДЕЖДЫ ВЫТЯЖНАЯ
a. Вентиляционные системы должны быть независимы от всех других систем и должны отводить влагу наружу.
б. Вентиляционные отверстия не должны соединяться винтами для листового металла или крепежными средствами, которые входят в вентиляционное отверстие.
в. Вытяжные вентиляционные отверстия должны быть оборудованы обратным клапаном.
д. Вентиляционные отверстия должны быть изготовлены из жестких металлических каналов с гладкими внутренними поверхностями и соединениями, идущими в направлении потока воздуха.
эл. Гибкие соединения воздуховодов не должны быть скрыты внутри конструкции.
ф. Размер вентиляционного отверстия должен быть не меньше диаметра выходного отверстия прибора.
г. Максимальная длина вытяжного вентиляционного отверстия диаметром 4 дюйма не должна превышать 35 футов от места расположения сушилки до конца стены или крыши и должна заканчиваться полностью открывающимся вытяжным колпаком. Если воздуховод скрыт, постоянная этикетка или бирка должны быть расположены в пределах 6 футов от соединения с указанием длины, а каждый вертикальный стояк должен быть снабжен средством для очистки.
ч. Применяется уменьшение максимальной длины на 30 дюймов для каждого изгиба на 45 градусов и на 5 футов для каждого изгиба на 90 градусов.

29. МИКРОВОЛНОВЫЕ ПЕЧИ
a. Установка перечисленных и маркированных кухонных приборов или микроволновых печей над указанными и маркированными кухонными приборами должна соответствовать условиям перечня и этикеток верхних приборов.


30. ПОТОЛОЧНЫЕ ВЕНТИЛЯЦИОННЫЕ ВЫТЯЖКИ
а. Бытовые бройлеры с открытым верхом должны быть снабжены металлическим вентиляционным колпаком не менее 28 калибра с зазором не менее ¼ дюйма между колпаком и нижней частью горючих материалов или шкафов.
б. Между варочной поверхностью и горючим материалом или шкафами должен сохраняться зазор не менее 24 дюймов.
в. Вытяжка должна быть не меньше ширины бройлерной секции и охватывать всю секцию.

31. ЖЕЛОБЫ И ЖЕЛОБЫ
a. Требуется для конструкций с любой частью ниже уровня земли.
б. Брызговики на водосточных трубах.

32. ТРЕБОВАНИЯ К ИЗОЛЯЦИИ ПРЕДПИСАТЕЛЬНЫЙ МЕТОД
a. Потолки Р-49.
б. Стены сплошная изоляция Р-20 или Р-13+5
c.Стены подвала Р-10 сплошные или Р-13 пустотелые.
д. Периметр плиты Р-10. (см. требования — Бетонный пол, раздел 15)
e. Проход по стенам Р-10.
ф. Этажи Р-19.
г. Windows должна иметь U-значение 0,35

.


33. ТРЕБОВАНИЯ К ИЗОЛЯЦИИ ТАКЖЕ МОГУТ БЫТЬ ВЫПОЛНЕНЫ ПУТЕМ ПРЕДСТАВЛЕНИЯ РАСЧЕТОВ ЭНЕРГЕТИЧЕСКОЙ ОБЛАСТИ ПО ТЕЛЕФОНУ:
a. Агентство, утвержденное третьей стороной.
б. RES-check отчет о соответствии.
в. Соответствие программе Energy Star на основе принятой IECC.


34. ТРЕБОВАНИЯ К ПРОФИЛЯЦИИ
a. Утвержденный антикоррозионный отлив должен быть установлен в соответствии с нормами для предотвращения попадания воды на все окна, двери, дымоходы, крыши, каменную кладку, палубу и наружную отделку стен.

Какая максимальная осадка для всех типов фундаментов

Использование структуры

Даже небольшие трещины в доме могут считаться неприемлемыми, тогда как гораздо более крупные трещины в промышленном здании могут быть даже не замечены.

Наличие чувствительной отделки

Плитка или другая чувствительная отделка гораздо менее терпима к движениям.

Жесткость конструкции

Если основание под частью очень жесткой конструкции оседает больше, чем другие, конструкция будет передавать часть нагрузки от основания.

Однако фундаменты под гибкими конструкциями должны оседать намного больше, прежде чем произойдет какая-либо значительная передача нагрузки. Следовательно, жесткая конструкция будет иметь меньшую дифференциальную осадку, чем гибкая.

Эстетические требования и требования к удобству эксплуатации

Допустимая осадка для большинства конструкций, особенно зданий, будет определяться эстетическими требованиями и требованиями по эксплуатации, а не структурными требованиями.

Неприглядные трещины, заедание дверей и окон и другие подобные проблемы появятся задолго до того, как целостность конструкции окажется под угрозой.

В таблице ниже показано допустимое смещение фундамента по трем категориям: полная осадка, наклон и дифференциальная осадка.

Это указывает на то, что более гибкие конструкции (например, здания с простым стальным каркасом) или имеющие более жесткий фундамент (например, матовый фундамент) могут выдерживать более высокие значения общей осадки и дифференциального перемещения.

9031 — 0,02 л
Тип поселения Ограничивающий фактор Максимальный поселок
Total Buildention Дренаж 15 — 30 см 15 — 30 см
Доступ 30 — 60 см
Вероятность неравномерных населенный пункт:
1. Casonry Steeled Constructures 2,5 — 5 см
2. Обрамленные структуры 5 — 10 см 5 — 10 см
3. Дымоходы, Силосы, Матс 8 — 30 см
Наклон Стабильность против опрокидывания зависит от H и L
Наклон дымоходов, башни 0,004л
Прокат грузов и т. Д. 0,01L 0,0184 Укладка товаров 0.01L
Рельсы крана 0.003L
Дренаж полов 0,01 — 0,02 л
Дифференциальный поселком Высокопроводящиеся кирпичные стены 0,0005 — 0,001 л
Одинэтажный кирпич здание мельницы, трещины стен 0,001 – 0,002 л
трещины штукатурки 0,001 л
железобетонный каркас здания 0. 0025 — 0.004 L
Усиленное бетонное здание занавес стены 0.003 L
стальной рама, непрерывный 0,002 л
простая стальная рамка 0,005 л

Где L = расстояние между соседними столбцами, которые оседают на разную величину, или между двумя точками, которые оседают по-разному. Более высокие значения относятся к обычным поселениям и более толерантным строениям. Более низкие значения относятся к неравномерной осадке и критическим структурам.H = высота и W = ширина конструкции.

допустимая осадка свай

отношение длины L и диаметра D больше 5. Понижающий коэффициент F1 был установлен равным 0,75, поскольку точка опоры и с учетом некоторое сопротивление кожи. Согласно уравнению (1) общая величина осадки S p оценивалась равной 15,6 мм. Это значение может быть считается максимальным, полученным с консервативной стороны, исходя из характеристик несущей способности сваи. Анализ осадки сваи показал, что общее ожидаемое максимальное значение осадки составило 15.6 мм. Включает в себя 2,1 мм оседание деформации сваи от вертикальных сжимающих нагрузок. Для такой конструкции осадка фундамента не должна быть не более 2% от диаметра сваи. Для сваи диаметром 880 мм осадка фундамента не должна быть более 16 мм. Расчет показывает, что для сваи диаметром 880 мм необходимая длина составила 29 м. Такой длины достаточно, чтобы выдержать общая нагрузка.

Испытание сваи на статическую нагрузку

На строительной площадке были подготовлены одна тестовая свая и четыре реакционные сваи.Буронабивные сваи были изготовлено на оборудовании Bauer компанией Skanska EMV Ltd в октябре 2007 г. Пробная свая изготовлена ​​6 октября. То диаметры тестовой и реактивной свай 880 мм. Длина тестовой сваи 28,6 м. Тип бетона C30/37. Стали арматурный каркас из основных стержней 10 шт. Ø20 мм, по всей длине сваи и поперечных стержней Ø12 мм, шаг 0,15 м. Наружные диаметры арматурных каркасов 680 мм, продольные стержни распределены в конечном итоге вдоль периметр. Оголовок сваи (1,5 м) укреплен трубчатым кожухом. Испытательное оборудование состоит из следующих частей: 1. Две стальные фермы длиной 12 м общей несущей способностью 2×3000 = 6000 кН. Фермы связаны с натяжные сваи сваркой и болтами 2. Одна стальная балка длиной 4,5 м с несущей способностью 6000 кН. 3. Гидравлический домкрат с электрическим масляным насосом. Максимальная нагрузка домкрата 5650 кН 4. Индикаторы часовые с точностью 0,1 мм для измерения смещения верха сваи. Смещения сжатия сваи были измерены четырьмя, а смещения каждой натянутой сваи — двумя датчиками.Датчики были соединены со сваями стальной проволокой 5. Эталонные балки для стрелочных индикаторов. Длина эталонных балок составляла от 6 до 8 м, и они поддерживались на земля Процедура испытаний проводилась в соответствии с «Положением о методике испытаний предварительной сваи» Ибердролы [10]. Испытание сваи на статическую нагрузку проводили с постепенным увеличением нагрузки. Испытания начались в 10 часов утра и каждый час (начиная с 12 часов) нагрузка увеличивалась на 250 кН. Базовая расчетная нагрузка Q (2500 кН) составила достигают через 12 часов.Расчетное значение составило 5,2 мм. На рис. 3 показана форма кривой осадки статической сваи. контрольная работа.

допустимая осадка ростверка

Максимальный перепад осадки в фундаменте на глинистых грунтах и ​​песчаных грунтах не должен превышать 40мм и 25мм соответственно. Максимальная осадка в общем случае должна быть ограничена следующими значениями: Ленточный фундамент  на глине – от 65 до 100 мм. Сплошной фундамент  на песке – от 40 до 65 мм.

минимальная глубина фундамента по коду

Нормативные значения давления для фундаментов в песках и глинах для минимальной глубины 0,6 м ниже уровня земли приведены в таблицах 6 и 7 соответственно в коде . Рекомендуемые расчетные пределы осадки в глине для плотных фундаментов должны составлять 65–100 мм, а для плотных фундаментов 50 мм на песке.

Неглубокий фундамент

Минимальная толщина

Минимальная толщина неглубокого фундамент здания 250 мм.Предписывающее давление для Фундамент из песка и глины на минимальную глубину 0,6 м ниже уровня земли приведен в таблицах 6 и 7 Кодекса соответственно.

Поселок

Рекомендуемые расчетные пределы для осадка в глине для ростверка должна быть 65 – 100 мм, для фундамента – 50 мм. плотные фундаменты на песке.

Глубокие фундаменты

— Древесина свайные фундаменты должны быть предусмотрены там, где верхний слой грунта непрочный. прочность и плохие характеристики сжимаемости.

— Минимальные рекомендуемые размеры древесины сваи должны быть:

(я) минимальный диаметр встык   —   300 мм

(ii) минимальный диаметр наконечника     —   200 мм

Плита с пост-напряжением на грунтовом фундаменте| Журнал «Бетонное строительство»

Большинство фундаментов жилых домов в Соединенных Штатах построены с использованием арматуры или проволочной сетки в качестве армирования, чтобы свести к минимуму усадочные трещины и противостоять напряжениям, создаваемым весом здания. Альтернативой является использование предварительно натянутых прядей вместо обычной связанной арматуры. Фундаменты с постнапряжением существуют с 1960-х годов и исторически использовались для расширяющихся и сжимающихся грунтовых условий, которые преобладают в Техасе, Калифорнии и других частях юго-запада. Подрядчиков и инженеров учили, что бетон плохо работает на растяжение и хорошо на сжатие, поэтому в интересах бетона сжиматься.

Общая философия предварительного натяжения заключается в приложении достаточно большой силы к бетону, чтобы любые растягивающие напряжения были снижены до приемлемого уровня.Размещение бетона в сжатом состоянии сведет к минимуму вероятность растрескивания и улучшит целостность плиты. Благодаря своим превосходным характеристикам, относительной простоте строительства и экономичности фундаменты жилых домов с пост-напряжением становятся все более стандартной системой фундаментов для жилищного строительства независимо от классификации грунтов.

Типичный ребристый фундамент с пост-напряжением для жилого строительства с арматурой, расположенной в центре плиты примерно на 48 дюймов от центра в каждом направлении.

Фундаменты с пост-напряжением спроектированы с использованием метода Института пост-натяжения (PTI), впервые опубликованного в 1980 году и недавно обновленного 3-м изданием. Помимо армирования, конструкция фундамента такая же, как и у обычной системы. Для большинства жилых домов на одну семью плиты имеют толщину от 4 до 5 дюймов и имеют сухожилия примерно на 4 фута по центру в каждом направлении. Напряжения размещаются в центре плиты и продолжаются на этой высоте поперек фундамента.Конкретное расположение сухожилий относительно произвольно. При условии, что установлено правильное количество напрягающих элементов и они эффективно расположены на одинаковом расстоянии друг от друга, различия в расстоянии между напрягающими элементами не повлияют на характеристики фундамента. Допускаются зазоры между соседними нитями до 6 футов. Относительно небольшое количество нитей облегчает осмотр, наблюдение за структурой и выявление проблем. Кроме того, рабочие имеют достаточно места для перемещения во время укладки бетона, чтобы не наступать на пряди и не вталкивать их в грязь. Поскольку их точное расположение является гибким, подрядчики часто размещают сухожилия, чтобы избежать проникновения и других встроенных элементов. Если возникает конфликт, нити могут изгибаться вокруг препятствия, при условии, что изгиб будет плавным и постепенным. На большинстве планов фундамента после натяжения будет показана каждая прядь поперек плиты, обозначение ее длины, цветовой код для идентификации и ожидаемое удлинение при успешном напряжении. В отличие от эстакадного строительства, инженерные чертежи эффективно служат рабочими чертежами, а материалы для последующего натяжения должны быть изготовлены и размещены непосредственно на разрешенных планах.

Арматура может иметь длину от 15 до 200 футов и будет доставлена ​​на площадку в виде одной непрерывной детали. Они доставляются на строительную площадку в бухтах, похожих на веревки, и занимают относительно мало места по сравнению с набором арматурных стержней длиной 60 футов. Подрядчики должны позаботиться о том, чтобы разместить сухожилия практически прямо, без локализованных «перегибов» по ​​вертикали или горизонтали по всей их длине. Во время операции напряжения перегибы в сухожилиях будут пытаться выпрямиться, что может вызвать локальное растрескивание, если нарушение непрерывности является серьезным.

За исключением случаев очень больших экспансивных грунтов, сухожилия не доходят до фундаментов. Количество напрягающих элементов рассчитано так, чтобы обеспечить сжатие не менее 50 фунтов на квадратный дюйм по всему фундаменту и должно учитывать потери на трение при шлифовании бетона по земляному полотну. Когда фундамент с пост-натяжением используется на устойчивых грунтах, поддержание минимального давления 50 фунтов на квадратный дюйм является единственным дополнительным расчетом по сравнению с обычным армированным фундаментом.

Большое расстояние между сухожилиями дает рабочим достаточно места для укладки бетона, не вставая на арматуру и не вдавливая ее в грязь.

Метод расчета PTI включает плиты с внешними и внутренними основаниями (ребрами), которые проходят от одного конца фундамента до другого. Внутренние опоры располагаются в обоих направлениях и добавляют прочности и жесткости, чтобы противостоять любой приложенной нагрузке. В зависимости от веса здания и параметров грунта фундаменты обычно имеют глубину от 18 до 24 дюймов и ширину 12 дюймов. Метод PTI требует минимального количества арматурных стержней, если таковые имеются, однако большинство инженеров включают один или два стержня № 4 в нижней части фундаментов.В большинстве геотехнических отчетов требуется минимальная заделка на 12-18 дюймов ниже самого низкого соседнего уровня. Эта глубина активирует соответствующее опорное давление и обеспечивает частичную гидроизоляцию, чтобы свести к минимуму проникновение влаги под фундамент. Фундаменты обычно располагаются под несущими или сдвиговыми стенами и располагаются на расстоянии примерно 12 футов от центра в каждом направлении. Если используются более длинные пролетные соединения или фермы, внутренние опоры могут не совпадать с каким-либо конструктивным или архитектурным элементом.

Если запроектировано ребристое основание, система может быть преобразована в мат одинаковой толщины. Преобразование требует, чтобы свойства сечения мата были равны или превышали конструкцию ребер. Вместо плиты толщиной 5 дюймов с несколькими фундаментами глубиной 24 дюйма можно использовать сплошную плиту толщиной 10 дюймов. Плиты одинаковой толщины будут иметь больше бетона и, следовательно, больше арматуры, но значительно меньше траншей. В большинстве случаев рытье траншей требуется только снаружи фундамента.Я рекомендую минимальную однородную толщину 8 дюймов, но в более крупных зданиях с тяжелым грунтом в жилом строительстве использовались плиты в диапазоне от 14 до 18 дюймов. Оба метода являются приемлемыми и обычно выбираются владельцем/подрядчиком в зависимости от их предпочтений: укладывать больше бетона или выполнять больше траншей. С инженерной точки зрения, основное отличие заключается в том, что матовый фундамент потребует дополнительной детализации для анкерных и прижимных болтов. Стандартное готовое оборудование обычно требует большей заделки, чем толщина однородного мата.Шайбы, соединенные гайкой с нижней частью более длинных болтов в сочетании с дополнительной арматурой, являются обычным явлением в конструкции однородного мата.

В дополнение к сопротивлению движению грунта, плиты с постнапряжением обладают отличной несущей способностью и эффективно устраняют необходимость в изолированных кулачковых фундаментах фундамента. Хорошее эмпирическое правило заключается в том, что на каждый дюйм толщины плиты можно выдержать нагрузку в 1000 фунтов. Например, 5-дюймовая плита может выдержать нагрузку в 5000 фунтов без дополнительного бетона или арматуры.Опытный инженер по последующему натяжению, вероятно, сможет создать большую нагрузку в зависимости от прочности бетона и силы, прикладываемой к арматуре. Типичные внутренние и внешние опоры выдерживают нагрузку от 15 000 до 20 000 фунтов без дополнительного усиления. В дополнение к сопротивлению опорным нагрузкам типичная постнапряженная плита будет выдерживать стандартные нагрузки на несущую стену для жилищного строительства без заглубленной секции. Как в Единых строительных нормах (UBC), так и в Международных строительных нормах (IBC) приведены формулы для расчета несущей способности плиты, поддерживающей несущие стены.Это присущее сопротивление нагрузке оказалось очень полезным в дополнениях, где часто вводятся новые стойки и несущие стены и обычно требуется удаление некоторой части существующего бетона и строительство новых оснований.

Разница между фундаментом и фундаментом

Фундамент

Фундамент — это нижняя часть строительной конструкции, передающая гравитационную нагрузку здания на землю. Другими словами, фундамент — это конструкция, которая соединяет надстройку с землей и передает нагрузку от надстройки на землю.

Обеспечивает поддержку всего здания. Существует два типа фундамента: —

  • Глубокие фундаменты
  • Мелкие фундаменты

Глубокие фундаменты

Глубокий фундамент — это тип фундамента, который передает строительные нагрузки на землю дальше от поверхности, чем мелкозаглубленный фундамент, в подповерхностный слой или на определенный диапазон глубин.

Неглубокие фундаменты

Мелкозаглубленный фундамент — это тип фундамента здания, который передает строительные нагрузки на землю очень близко к поверхности, а не на подповерхностный слой или диапазон глубин, как в глубоком фундаменте.

Фундамент

Фундамент представляет собой тип фундамента, который состоит из бетона или кирпича, квадратной, прямоугольной или трапециевидной формы. Фундамент воспринимает нагрузку от колонны и равномерно передает ее грунту для обеспечения неравномерной осадки.

Фундамент или мелкозаглубленный фундамент размещается непосредственно под самой нижней частью надстройки, поддерживаемой им. Некоторые примеры фундаментов:

Фундаменты могут быть следующих типов.

  1. Комбинированный фундамент
  2. Ленточный фундамент
  3. Ленточный или сплошной фундамент
  4. Рассеянный или изолированный
  5. Матовый или плотный фундамент

Поддерживает два столбца. Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры перекрываются.

Комбинированный фундамент также предоставляется, когда граница участка настолько близка к одной колонне, что на открытый фундамент будет оказываться внецентренная нагрузка, если он полностью находится в пределах границы участка.

В сочетании с внутренней колонной нагрузка распределяется равномерно. Фундамент комбайна может быть прямоугольным или трапециевидным в плане. Трапециевидный фундамент предусмотрен, когда нагрузка на одну из колонн больше, чем на другую колонну.

ФУТИНГ

Состоит из двух изолированных опор, соединенных конструкционной планкой или рычагом. Ремешок соединяет опоры таким образом, что они ведут себя как одно целое. Ремешок просто действует как соединительная балка.

Ленточный фундамент более экономичен, чем комбинированный, когда допустимое давление грунта относительно велико и расстояние между колоннами велико.

ЛЕНТОЧНЫЙ ИЛИ НЕПРЕРЫВНЫЙ ФУНДАМЕНТ

Ленточный фундамент — это еще один тип раскладного фундамента, предназначенный для несущей стены.Ленточный фундамент также может быть предусмотрен для ряда колонн, которые расположены так близко друг к другу, что их широкие фундаменты перекрывают друг друга или почти касаются друг друга.

В таких случаях более экономично предусмотреть ленточный фундамент, чем предусмотреть несколько широких фундаментов в одной линии. Ленточный фундамент также известен как сплошной фундамент.

ФУНДАМЕНТЫ РАССЕИВАЕМЫЕ ИЛИ ИЗОЛИРОВАННЫЕ ИЛИ НАУШНЫЕ ФУНДАМЕНТЫ

Плита круглой, квадратной или прямоугольной формы одинаковой толщины. Иногда его делают ступенчатым, чтобы распределить нагрузку по большей площади.

Когда для поддержки отдельной колонны предусмотрен фундамент, он называется «изолированным фундаментом».

МАТЫ ИЛИ ПЛОТ

Это большая плита, поддерживающая ряд колонн и стен под всей конструкцией или большой частью конструкции.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
