Допустимое расстояние между плитами ленточного фундамента: Плиты ленточного фундамента: монолитные, железобетонные

Плиты ленточного фундамента: монолитные, железобетонные

Содержание

1. Области использования
2. Особенности конструкции
3. Преимущества и недостатки
4. Этапы выполнения работ
5. Подготовка
6. Опалубка
7. Армирование
8. Утепление пола
9. Бетонирование
10. Заключение

Занимаясь строительством, следует выполнять все технологические требования, потому что от этого зависит продолжительность эксплуатационного периода вашего объекта. Основание ленточного типа, как правило, устраивается из плит по первому либо цокольному этажу. Своей конструкцией плиты ленточного фундамента придают ему дополнительную прочность, равномерно распределяя нагрузочные воздействия. Монолит из плит перекрытия на ленточном фундаменте в этом случае выполняет функции пола нижнего этажа.

Области использования

С таким вариантом фундаментного основания есть возможность устроить цокольный ярус либо подземную автостоянку под каркасным сооружением. Конструкция в любом случае позволит соединить ленточную фундаментную основу в одно целое.

Монолитную плиту на ленточном фундаменте используют:

• для возведения объектов по нестабильным, «плавающим» почвенным составам, где установка другого фундамента окажется невыгодной или нецелесообразной;
• в случаях, если конструктивные особенности объекта предполагают большой вес. К примеру, строительство будет вестись из кирпичного или железобетонного материала;
• если планируется построить общий цокольный уровень под всем объектом, то ленточный фундамент с монолитной плитой окажется оптимальным вариантом для сооружения межкомнатных перегородок.

Решив строить фундаментную основу с железобетонной плитой, помните, что наибольшее значение длины пролета в висячем положении без добавочных опорных элементов не должно превышать шести метров.

Особенности конструкции

Ленточная основа представляет собой железобетонный элемент, залитый по всему периметру объекта. Закладка ее осуществляется под каждую наружную стену, сечение остается одинаковым по всему периметру.

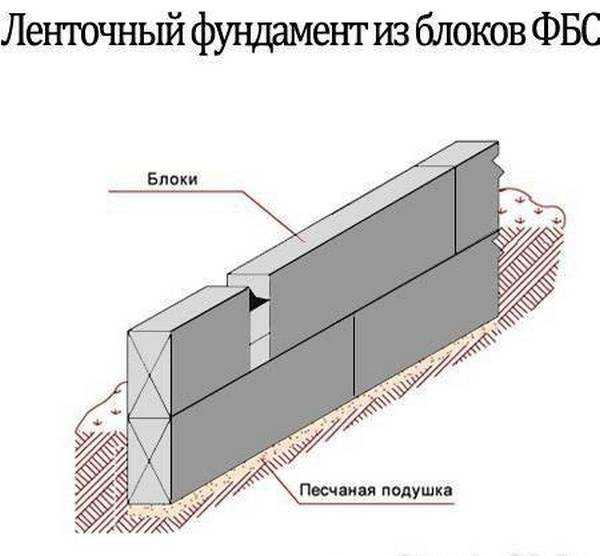

Основание в виде ленты бывает монолитным либо сборным.

Монолитная лента устраивается методом заливки раствора в опалубку. Сборное основание представляет постройку из готовых блочных камней, изготовленных в заводских условиях. Основными недостатками сборного сооружения являются перевозка, погрузочно-разгрузочные работы и установка блоков.

По степени нагрузки ленточные основания классифицируют на заглубленные и мелкозаглубленные, исполненные по периметру здания.

Плита железобетонная под ленточный фундамент считается основанием монолитного типа, закладывается по площади всего объекта. Монолит достигается методом заливки бетонного раствора в опалубочную конструкцию. Главное свойство такого основания – понижение давления здания на почву, обеспечение устойчивости объекта.

Чтобы возвести такую конструкцию, необходимо учесть особенности защиты от деформирований локального характера, движения грунтового основания при различных температурах.

Основными требованиями такой технологии являются соблюдение параметра толщины плиты, структуры, устройства гидроизоляционного слоя и утепления.

Если фундамент возводится в виде комбинации «лента плюс плита», это позволяет достичь определенных достоинств, присущих обоим фундаментным типам.

Достоинствами ленточно-плитного фундамента являются:

• надежность, продолжительный эксплуатационный период, хороший показатель прочности;
• плита на ленточном фундаменте выдерживает значительные нагрузочные усилия;
• монтажные работы не вызывают сложностей, все работы выполняются своими силами;
• строительные работы ведутся на любом почвенном составе;
• плиты заливаются по техническим условиям, определенным ГОСТом 13580 85.

Отметим определенные «минусы» такого основания:

• строительные работы подразумевают значительные трудовые затраты;
• необходим большой объем стройматериалов, что влечет за собой финансовые расходы;
• подвальное или цокольное помещение не проектируются. Если своевременно не учесть укладку коммуникационных линий, в дальнейшем такие работы будет выполнить проблематично;
• началу строительных работ комбинированного фундамента, состоящего из ленты и плиты, предшествуют серьезные расчетные действия.

Этапы выполнения работ

Рассмотрим, как залить плиту на ленточный фундамент. Для реализации данного типа основания имеется два способа:

• с устройством цокольного уровня. В данном случае основная часть нагрузки приходится на ленту, установленную по периметру. Плита на ленточном фундаменте главным образом выполняет роль перекрытия нулевого этажа. Строительная схема выглядит следующим образом: на площадке готовится котлован, дно засыпается слоем ПГС, выставляется опалубка под ленточный фундамент, готовится армированный пояс, выполняется бетонирование. Бетон набирает прочность в течение четырех недель, после чего выставляется сплошная палуба, опирающаяся на ленточные края. В качестве дополнительной фиксации снизу ее подпирают брусками. По сути, это начальный слой, и заливать его необходимо с учетом массы материалов. В палубе устраивают колодцы для организации проходов и прокладки коммуникационных сетей. После этого устанавливается каркас из арматурных прутьев, выполняется бетонирование. Данный вариант достаточно сложный, подразумевает наличие должного опыта. Порой процесс ускоряют, выполняя укладку плит на ленточный фундамент плиты перекрытия с соблюдением допустимого расстояния между ними;
• без цокольного уровня. Внутреннее пространство ленты полностью засыпается песком, по которому заливается плита. Сроки строительства сокращаются, так как в возведении палубы необходимости нет. Залив мелкозаглубленную ленту, выполняют следующие работы: засыпают песок, укладывают два слоя гидроизоляционного материала, устанавливают каркас из арматурных прутьев. Так как плита внутри ленточного фундамента имеет полную опору, используют конструкционный вариант армирования.

Подготовка

Предварительно проводится засыпка речным песком. Необходимо использовать материал, не содержащий глины, способной удерживать внутри воду. Некоторые специалисты рекомендуют выполнять послойную засыпку, добавив к песку мелкофракционный щебень. Данная мера позволяет более плотно выполнить трамбовку. Но, как показывает практика, подушка может просесть в любом случае, и объясняется это большими нагрузочными усилиями на внутренние стенки объекта.

Опалубка

Опалубочная система для плиты, бетонируемой по грунту, представлена коробом из деревянных щитов, превышающих уровень бетонного слоя на десять – пятнадцать сантиметров. Монтаж конструкции выполняется максимально плотно, чтобы между щитами не оставались зазоры более трех миллиметров. Наружную сторону подпирают брусками и упорами, чтобы жидкая бетонная масса не выдавливала щиты.

Если планируется заливка плиты на ленточный фундамент, имеющий цокольный уровень, необходимо в первую очередь обустроить палубу. С этой целью выставляют систему опорных элементов с ригелями и прочими комплектующими, создающими надежную опору, придающую палубе неподвижность. После этого монтируется плоскость, в которой не должно оставаться щелей. Верх палубы застилается пленочным материалом, обеспечивающим герметизирование и исключающим протекание бетонного раствора.

Армирование

Для усиления плиты фл (ленточного фундамента) потребуется много материалов. Арматурные прутья сечением двенадцать – четырнадцать миллиметров укладываются с шагом, не превышающим двадцати сантиметров. Потребуется две решетки из стальных стержней, максимальное расстояние между которыми не превысит десяти – пятнадцати сантиметров, а от нижнего уровня – пяти. Чтобы контролировать правильность зазора, под нижние стержни подкладывают подставки, соответствующие необходимой высоте.

Концы арматурных прутьев жестко соединяют с торчащими элементами армопояса, чтобы создать единую каркасную основу.

Утепление пола

Составной фундамент рекомендуется утеплить, чтобы предотвратить скапливание конденсата и промокание бетонного основания. Стоит заметить, что такой вид работ является дорогостоящим, так как придется устилать всю имеющуюся площадь влагонепроницаемым утеплительным материалом – экструдированными пенополистирольными плитами, толщина которых составляет двадцать сантиметров. Некоторые специалисты уверяют, что достаточно десяти или пятнадцати сантиметров утеплительного слоя, но здесь выбирать придется с учетом климатических особенностей вашего региона.

Укладка выполняется пятисантиметровыми слоями, предусматривается смещение стыковочных участков и промазка мастичным составом. Простым пенопластом пользоваться запрещается, потому что он не выдержит нагрузку и даст большую осадку, перестав выполнять свои функции и значительно ослабив основание с монолитной плитой сверху.

Бетонирование

Как правильно залить фундаментную основу? Бетонирование необходимо проводить равномерно по всей площади. С этой целью изготавливается подвижный лоток, по которому подается бетонный раствор. Его подсоединяют к миксеру и направляют смесь по всем участкам одинаковым слоем.

Рекомендуется предусмотреть подъездные пути для специальной техники с каждой стороны основания, чтобы подача бетона выполнялась удобно и максимально равномерно.

Заливая раствор, необходимо следить за уровнем арматуры верхнего каркасного ряда, чтобы бетонный раствор превысил его на пять сантиметров.

Для удобства выполнения работ по бетонированию, разравнивания бетонной смеси и ее уплотнения, обустраивают систему трапов, возвышающихся над заливаемой поверхностью на двадцать – тридцать сантиметров. Используя их, вы сможете перемещаться и выполнять необходимые действия, не нарушая залитый слой.

Закончив бетонирование, поверхность плиты укрывается полиэтиленовым материалом, чтобы защитить от солнечных лучей. Бетон на начальном этапе застывания периодически увлажняют, компенсируя напряжение в толще, создаваемое изменениями параметра влажности. Если данной мерой предосторожности пренебречь, плита покроется трещинами.

Окончательное затвердевание наступает через двадцать восемь суток.

Заключение

Выбор между ленточным фундаментом и монолитной плитой остается за вами. Отметим, что монолит на ленте на самом деле считается надежным и оправданным вариантом строительства, обладает продолжительным эксплуатационным периодом, отлично ведет себя на нестабильном почвенном составе. Использование его в возведении каркасных сооружений не только оправдывается с экономической точки зрения, но и решает большое количество проблем, способных возникнуть при эксплуатации здания.

Установка фундаментных плит: как правильно укладывать

Установка фундаментных плит производится специалистами, которые не только обучены и обладают опытом устройства бетонных фундаментов, но и имеют разрешение на работу с грузоподъемными кранами и механизмами. Машинист крана, который будет выполнять монтаж, должен быть обучен и иметь не просроченное удостоверение, позволяющее ему производить данный вид работ.

При соблюдении всех требований, предъявляемых к участникам этого процесса и технологии производства данного вида работ, устройство фундамента из бетонных элементов выполняется быстро и качественно.

Содержание

• 1 Производство подготовительных работ
• 2 Разбивка и закрепление осей здания на местности
• 3 Подготовка основания и складирование плит
• 4 Монтаж фундаментных плит

Производство подготовительных работ

Для начала монтажа фундаментных плит должны быть выполнены подготовительные работы, без выполнения которых нельзя, а иногда и невозможно, производить устройство фундамента:

• вынос осей здания и закрепление их на местности;
• устройство основания из песка;
• подвозка и раскладка фундаментных плит в месте монтажа;

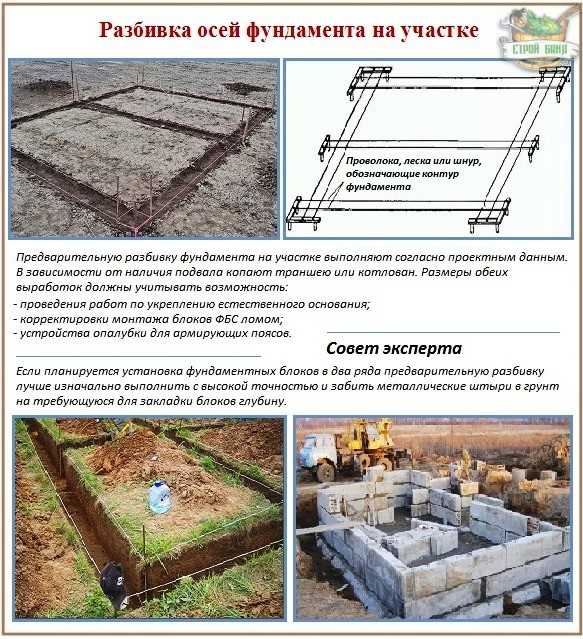

Разбивка и закрепление осей здания на местности

До установки фундаментных плит геодезисты выносят разбивочные оси, соответствующие проектным осям здания. Для этого вокруг котлована на расстоянии не менее 3 метров устанавливается обноска, изготовление которой произведено заранее.

Она представляет собой надежно установленные по осям здания конструкции, состоящие из металлических или деревянных вертикальных и горизонтальных деталей. На них натягивают проволоку, которая повторяет и фиксирует оси.

Точки пересечения осей, от которых привязаны ленточные фундаменты, переносятся на дно котлована при помощи отвеса и от них размечаются места установки фундаментных плит.

Высотные отметки выносятся нивелиром на жестко и прочно закрепленные конструкции, защищенные от повреждений и находящиеся в непосредственной близости к котловану или прямо в нем, если это возможно.

Обноску и репера с высотными отметками изготавливают и устанавливают так, чтобы обеспечить их сохранность до окончания строительства нулевого цикла.

Подготовка основания и складирование плит

Плиты и блоки развозят и укладывают в местах удобных для монтажа на основании заранее проработанного проекта производства работ, но так, чтобы не было перекрытия обзора для крановщика во время монтажа.

Если нет места для складирования всех, предназначенных для укладки элементов в зоне монтажа, то есть там, где их может взять и смонтировать кран с одной стоянки, тогда блоки складируются в заранее отведенном месте и доставляются к месту монтажа на транспорте и с него монтируются.

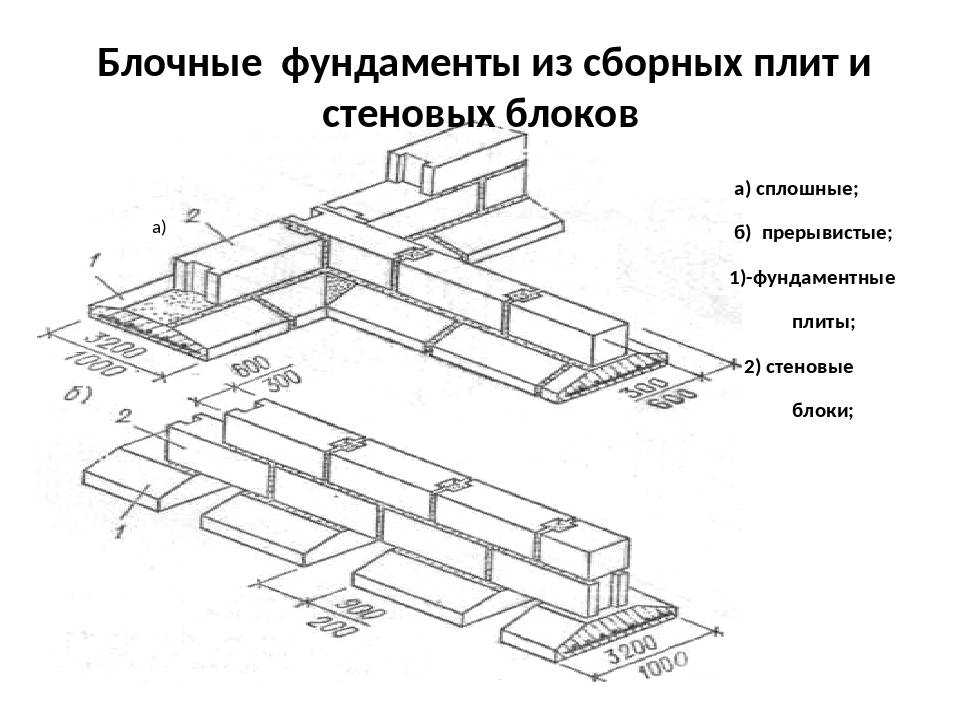

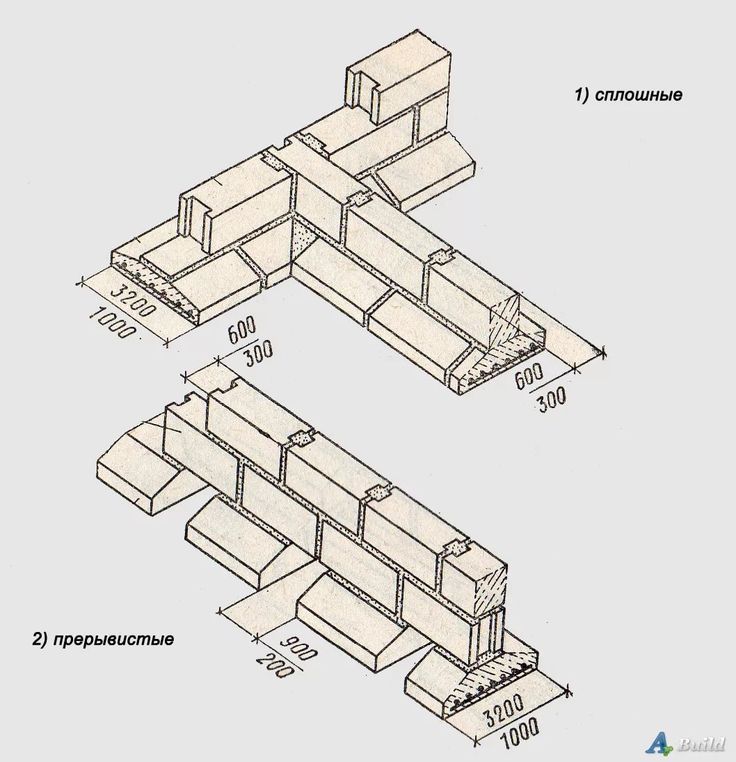

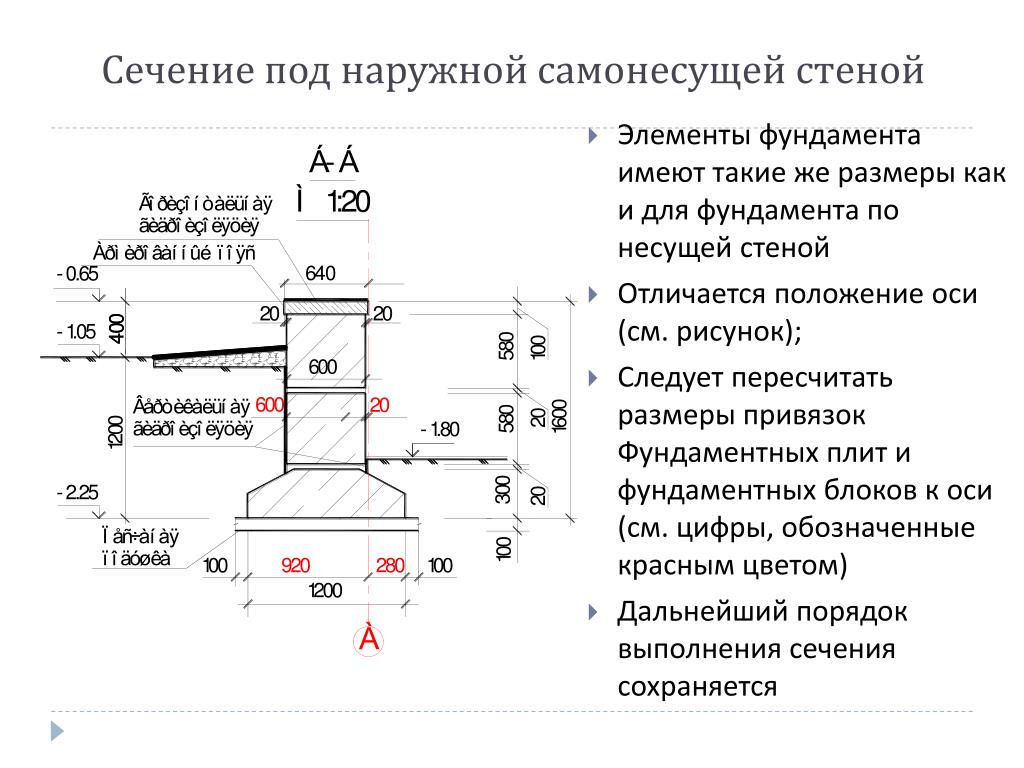

Монтаж фундаментных плит

При устройстве фундаментов нельзя использовать плиты перекрытия. Они не рассчитаны на нагрузки, которые должны воспринимать фундаменты. Бетонные перекрытия применяют для устройства пола и потолка. Их монтируют на верхних отметках этажей, которые называются междуэтажными перекрытиями.

Установку фундаментов начинают с монтажа маячных плит, которые укладывают в углах здания ив местах пересечения стен. Два монтажника одевают на плиту строповочные тросы, крановщик ее поднимает на высоту полметра для проверки правильности и надежности ее строповки и подает к месту ее укладки.

Принимают и укладывают плиту или блок два других работника, которые находятся непосредственно там, где монтажный элемент устанавливается в проектное положение.

Небольшие отклонения от проектных положений выправляются при помощи монтажного лома и натяжением стропов.

Верх плиты проверяют нивелиром, а плановое положение отвесом, опущенным с проволок обозначающих оси. После проверки планового положения и высотных отметок c плиты снимают строповочные тросы. Между маячными плитами начинают класть промежуточные, ориентируясь по натянутым причалкам. Швы между смонтированными элементами заполняют раствором.

Далее монтируют стены подвала, если они имеются по проекту,цоколь и плиты перекрытия. Бетонные блоки, из которых происходит изготовление подвальных стен, также можно использовать в качестве цоколя.

Высотные отметки выносятся и контролируются нивелиром.

Допустимые при монтаже нарушения привязок элементов фундамента приведены в таблице:

При монтаже фундаментных элементов необходимо учитывать, что не допускается их установка на основание, покрытое водой или снегом, а также использование раствора, который уже начал схватываться, и не нужно ни в коем случае пытаться его восстановить, добавляя воду.

Минимальная толщина бетонной плиты, балки, колонны, фундамента

Минимальная толщина бетонной плиты, балки, колонны, фундамента и других элементов конструкции выбирается в соответствии с проектными требованиями в соответствии со стандартными нормами. Представлена ​​минимальная толщина бетонных конструктивных элементов на основе ACI 318-14, IRC 2009, IS 456 2000 и UBC 1997.

Процесс проектирования включает правильное предположение о размерах структурных элементов, а затем проверку предложенных размеров, чтобы убедиться, что они соответствуют требованиям проекта.

Если надлежащие структурные размеры не предполагаются, то проектирование потребует много времени и значительных усилий, поскольку потребуются существенные испытания, пока не будут определены удовлетворительные размеры.

Поэтому в большинстве кодов указаны минимальные размеры и, в частности, толщина практически для всех конструктивных элементов.

1. 1 Минимальная толщина односторонней плиты

ACI 318-14 обеспечивает рекомендуемую минимальную толщину односторонней сплошной плиты, как указано в Таблице 1, если не рассчитываются прогибы.

Таблица 1 Минимальная толщина односторонней сплошной плиты, если не рассчитаны прогибы

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420. Для других условий значения должны быть изменены следующим образом:

а) Для легкого бетона, имеющего равновесную плотность ( wc)  в диапазоне от 1440 до 1840 кг/м3, значения должны быть умножены на  (1,65 – 0,0003 wc ) , но не менее 1,09.

b) Для fy , отличного от 420 МПа, значения умножаются на (0,4 + fy /700) .

ACI 318-14 рекомендует такое же значение для ненапряженных балок, как указано в Таблице 2. Согласно Единым строительным нормам (UBC) минимальная толщина ребристой плиты должна составлять ребра или 51 мм.

• UBC рекомендует, чтобы минимальная толщина плит со встроенными кабелепроводами и трубами на 25 мм превышала общую общую толщину кабелепроводов или труб.
• ACI 318-14 указывает, что наружный размер трубопроводов и труб не должен превышать 1/3 общей толщины плиты, стены или балки, в которую они встроены

UBC рекомендует, чтобы минимальная толщина бетонных плит перекрытий, опирающихся непосредственно на землю, составляла 89мм, в то время как BCGBC4010A – Применение структурных принципов к жилым малоэтажным конструкциям определяет минимальную толщину 100 мм.

ACI 318-14 предоставил рекомендации по определению минимальной толщины плиты (включая плиты с балками, плоские плиты, плоские плиты)

• ACI 318-14 предоставляет рекомендуемую минимальную толщину для ненапряженных балок, как указано в Таблице 2, если не рассчитываются прогибы.
• Канадская ассоциация стандартов CSA предоставляет аналогичную таблицу, за исключением одного непрерывного конца, который составляет 1/18.

Минимальная толщина ненапряженных балок, приведенная в таблице 2, если не рассчитываются прогибы

Примечания: Приведенные значения должны использоваться непосредственно для элементов из нормального бетона и арматуры класса 420. Для других условий значения должны быть изменены следующим образом:

а) Для легкого бетона с равновесной плотностью ( wc) в диапазоне от 1440 до 1840 кг/м3 значения умножаются на (1,65 – 0,0003 wc ) , но не менее 1,09.

b) Для fy , отличного от 420 МПа, значения умножаются на (0,4 + fy /700) .

Глубина балки также может быть оценена на основе отношения пролета к глубине. IS 456 2000 обеспечивает отношение пролета к глубине для управления отклонением балки, как указано в таблице 3.

Таблица 3: Отношение пролета к глубине в зависимости от пролета и типа балок, IS 456 2000

быть выбраны для колонн, таких как квадратные, прямоугольные, трапециевидные, цилиндрические и другие.

UBC рекомендует минимальную толщину несущей стены 1/25 поддерживаемой высоты или длины, в зависимости от того, что меньше или не меньше 102 мм.

• Согласно UBC, минимальная толщина наружной стены подвала и фундаментной стены составляет 191 мм.
• Такое же значение рекомендуется Международным жилищным кодексом (IRC 2009) для фундаментной стены.

Минимальная глубина фундамента на грунте рекомендуется составлять 150 мм.

Минимальная глубина фундамента на свае рекомендуется составлять 300 мм

такое же значение предлагает UBC. Следует знать, что простое структурное основание не подходит для использования в качестве верхней части свай.

Минимальная толщина стеллажа 300 мм.

Таблица 4: минимальная толщина других элементов конструкции

к сосредоточенной нагрузке. Разрушение происходит по периметру, определенному вдали от сосредоточенной нагрузки. Плиты, оголовки свай, фундаменты, ростверки и т.п. элементы подвергаются ударному воздействию и должны быть рассчитаны на это.

Периметр пробивного сдвига считается критическим участком, на котором может произойти разрушение при сдвиге. На следующем рисунке показан типичный периметр продавливающего сдвига. Выбор критического периметра может варьироваться в зависимости от соответствующего стандарта.

Как показано на рисунке выше, разные стандарты используют разные значения для определения периметра продавливания. Выбор периметра может варьироваться и в зависимости от других факторов.

Напряжение сдвига при продавливании = V/bd

Где’

В – приложенная сила

b – длина периметра

d – эффективная глубина.

Напряжение сдвига при продавливании должно быть меньше допустимого напряжения сдвига; V

Проверки на продавливание обычно проводятся для следующих элементов, чтобы избежать повреждений при продавливании.

1. Обычная плита
2. Плоская плита
3. Наконечники свай
4. Фундаменты
5. Фундаментные плиты

Периметр продавливания может варьироваться от стандарта к стандарту, как указано выше.

Давайте обсудим изменение периметра сдвига при продавливании в соответствии с различными кодами

Периметра сдвига при продавливании в соответствии с Еврокодом 2

Рассмотрение различных периметров является основным отличием между большинством методов, кроме различных уравнений, используемых для расчета способности к сдвигу.

Расстояние, которое следует учитывать для критического периметра от сосредоточенной нагрузки, также зависит от расположения сосредоточенной нагрузки. Кроме того, при определении критического периметра сдвига также необходимо учитывать место приложения сосредоточенной нагрузки.

На следующем рисунке показан метод определения периметра продавливания плиты.

Периметр сдвига считается равным 2d от поверхности колонны.

Характер опоры или сосредоточенной нагрузки необходимо учитывать при определении периметра сдвига. На следующем рисунке показан метод нахождения периметра сдвига.

Кроме того, необходимо учитывать расположение колонны для определения периметра сдвига. Длина периметра сдвига является одним из факторов, влияющих на напряжение сдвига.

Обычно мы должны соблюдать дистанцию ​​2d. Однако он должен основываться на других граничных условиях. Общая длина рассчитывается, как указано выше, при проектировании в соответствии с Еврокодом 2.

Периметр продавливания согласно BS 5400, часть 4 граничные условия и зона поддержки/нагрузки.

Информация, представленная в BS 5400, очень полезна. И он охватывает почти все различные случаи, которые могут возникнуть при проектировании плит, оголовков свай, плоских плит, фундаментов, ростверков.

Расстояние до критического периметра сдвига считается равным 1,5d в части 4 стандарта BS 5400. BS 8110 также считается тем же периметром сдвига.

Кроме того, эти определения можно использовать и при проектировании с использованием других стандартов. Расстояние до периметра сдвига можно взять из соответствующего стандарта.

Периметр продавливания в соответствии с ACI

ACI определяет гораздо меньший периметр продавливания по сравнению с другими кодами. Это 0.5d . На следующем рисунке показан периметр сдвига, который следует учитывать в соответствии со стандартом ACI.

Хотя периметр меньше, мы не можем заключить, что это всегда консервативный дизайн, без учета других факторов. Однако, по-видимому, похоже, что ACI сильно обеспокоена конструкцией продавливающих ножниц.

Пример конструкции на продавливание

Рассмотрите конструкцию основания для продавливания в соответствии с BS 8110.

Согласно BS 8110, часть 1, периметр сдвига должен составлять 1,5d.

Учитывайте следующие данные

• Эффективная глубина 350 мм
• Прикладная сила в области 1100KN
• Размер колонны 300 мм
• Характерная прочность бетона 25N/мм ²
• Предположим (для этого примера). N/MM ²

Проверка переписки с сдвигом на поверхности колонны

Пресс. (ФКУ) ^0,5 = 0,8(25) ^0,5 = 4 Н/мм ² < 5 Н/мм ²

Следовательно, хорошо.

Учитывать периметр сдвига при 1,5d

Длина периметра лемеха = 4x(1,5d+300+1,5d) = 4x(1,5×350 + 300 + 1,5×350) = 5400 мм

v напряжение сдвига, = 1100×1000 / (5400×350) = 0,582 Н/мм ²

V

Аналогичным образом расчет арматуры на продавливание можно выполнить и для других элементов.

Не всегда возможно выполнить требование; В<Вк. Когда напряжение сдвига превышает предел прочности на сдвиг, необходимо обеспечить армирование.

Обычно мы избегаем поперечной арматуры, а толщину и арматуру подбираем в соответствии с прочными связями. Однако в некоторых элементах, таких как ростверки, нецелесообразно значительно увеличивать сечение и площадь армирования.

Это приводит к увеличению стоимости строительства. Если мы предоставим поперечные звенья, это может стоить сравнительно меньше. Когда мы увеличиваем толщину, может потребоваться увеличение по всей площади. Однако существуют методы увеличения глубины сечения в критическом сечении.

Применимы оба варианта, особенно для фундаментов из плит. Вариант 01 сложен в изготовлении по сравнению с вариантом 02. Продолжение гидроизоляции, вязки арматуры и т. д. должно быть выполнено с дополнительным эффектом, если мы используем вариант 01.

Вариант 02 намного проще, чем вариант 01. построен на втором этапе. Однако, когда плита плота будет использоваться в качестве цокольного этажа или первого этажа, выступ создаст препятствие. Поэтому вариант 01 предпочтительнее в таких ситуациях.

Детализация армирования для продавливания

Давайте обсудим это на примере, где мы должны предоставить звенья сдвига для восприятия напряжения сдвига.

Дизайн фонда RAFT для переноса Shear

Данные, рассмотренные, например,

• Проектирование в соответствии с BS 8110 Часть 1
• Колонка Осевая нагрузка 3000 КН
• Размер колонны 450 × 450 мм
• . d от лицевой стороны колонны 500 кН/м
• Эффективная глубина плота 550 мм
• предоставил усиление натяжения T25@150 (3272mm ² /M)

ПАНСИРОВАЯ Сдвиг на поверхности колонны

Пресс. = 0,8(fcu) ^0,5 = 0,8(25) ^0,5 = 4 Н/мм ² < 5 Н/мм ²

Следовательно, хорошо.

Учитывать периметр сдвига при 1,5d

Напряжение сдвига = 500×10 ³ /(1000×550) =0,91 Н/мм ²

Согласно предоставленной площади армирования и расчетной глубине

Прочность на сдвиг, Vc = 0,532 Н/мм ²

Таблица .

Согласно BS 8110, часть 1, таблица 3.16,

Vc + 0,4 = 0,532 + 0,4 0,932 Н/мм ²

Vc < V < Vc+0,4

Следовательно, необходимо обеспечить минимальную площадь армирования.

Примечание: в зависимости от приложенной силы сдвига соответствующую формулу следует выбирать из таблицы 3. 16.

A _sv ≥ 0,4bs _v /0,95f _yv

В отличие от других элементов, мы предлагаем поперечные звенья в обоих направлениях. У балок в основном всего две ноги. Точно так же мы должны учитывать количество ветвей на метр длины, чтобы рассчитать расстояние между звеньями в другом направлении.

Мы обычно учитываем шаг основной арматуры при выборе шага поперечных звеньев. Поскольку основная арматура находится на расстоянии 150 мм, рассчитывайте расстояние между звеньями как 300 мм.

Затем,

A _SV = 377 мм ² /M

377≥ 0,4x1000x S _V

6 /(0,95 × 500)

SV ≤ 478 мм

. направление тоже.

Срезные звенья должны быть предусмотрены в зоне до V

В конструкции арматуры предусмотрен следующий тип звеньев.

Обсужденный выше метод может быть использован для расчета на продавливание плит, фундаментов и ростверков.
