Для стяжки направляющие: Маяки для стяжки: виды маяков для стяжки

установка своими руками, фото и видео инструкция

Современная технология укладки полов требует качественной подготовки основания, что обуславливается современными финишными покрытиями. Если не выполнить должным образом стяжку, тогда пола на долгие годы не хватит. Ламинат и паркет просто растрескаются. Правильно выполненная стяжка – это гарантия того, что напольное покрытие будет радовать своего обладателя долгие годы. Стяжка предусматривает отсутствие дефектов, гладкую поверхность, защиту основы. Для укладки чернового пола применяют различные приспособления. Одни из них – это маяки для стяжки пола. Их устанавливают в процессе заливки основы цементным раствором.

Содержание

1. Маяки для стяжки: что это?
2. Разновидности строительных маяков
3. Маячок для сухой стяжки
4. Маяки и полусухая стяжка
5. Маячок для мокрой стяжки
6. Лаги – маячки для деревянных полов
7. Правила монтажа маячков
8. Нулевой уровень
9. Монтаж маяков
10. Точность и скрупулезность

Маяки для стяжки: что это?

Строительный маяк является не просто приспособлением. Зачастую, его невозможно просто взять и купить в строительном магазине. Маяк состоит из нескольких частей, которые в процессе заливки играют разные роли.

Основная и главная задача, которая лежит этими приспособлениями – ограничение растворов или смесей по высоте выравниваемой плоскости. Применение маяков для стяжки пола позволяет полностью контролировать все точки залитой основы на одном уровне. Замеры при этом привязывают к нулевой точке горизонтальной плоскости.

Устанавливают эти приспособления при помощи строительных смесей. Эти смеси чаще всего имеют гипсовую основу. Многие используют для этих целей традиционный алебастр, однако это в корне неправильно – ведь подобный состав имеет одну неприятную особенность. Такая основа быстро разрушится. А без маячков ровную поверхность стяжки получить практически невозможно. К тому же, не получится целостной поверхности. Такое покрытие не прослужит долго, а разрушится уже через год.

Существует несколько видов и технологий укладки стяжек. Каждый метод предусматривает отдельные маяки. Качественного результата можно добиться, если во всем следовать технологии. Даже популярные сегодня самовыравнивающиеся материалы не удастся качественно залить если не установить маячки для стяжки пола.

При условии постоянного контроля уровня по горизонтальной плоскости в каждом из направлений, можно избежать типичных ошибок и просчетов, а если ошибки все-таки допущены, можно будет без особого труда исправить их.

Разновидности строительных маяков

Эти незаменимые приспособления различают по устройству и по конструкции в зависимости от способа и технологии выравнивания чернового основания. Основные виды этих изделий:

• Для использования с сухой стяжкой;
• Для стяжки из цемента и песка, бетонных стяжек;
• Для наливных полов;
• Лаги для деревянных полов.

Что касается материалов, из которых собирают эти изделия, то это:

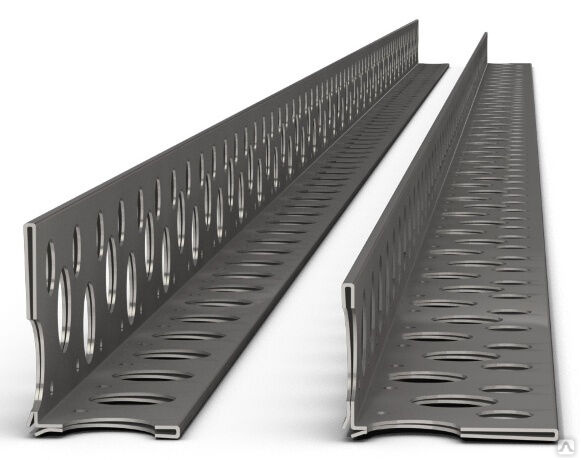

• Металлический П-образный профиль;
• Усиленный профиль, применяемый для монтажа гипсокартона;
• Профиль, разложенный на основании из залитого раствора;
• Маяки на саморезах;
• Деревянные бруски;
• Комбинированные маяки;
• Изделия из штырей.

Следует подбирать необходимый материал исходя их задач, которые необходимо решить. Различные маячки для стяжки пола вы можете увидеть на фото в нашей статье.

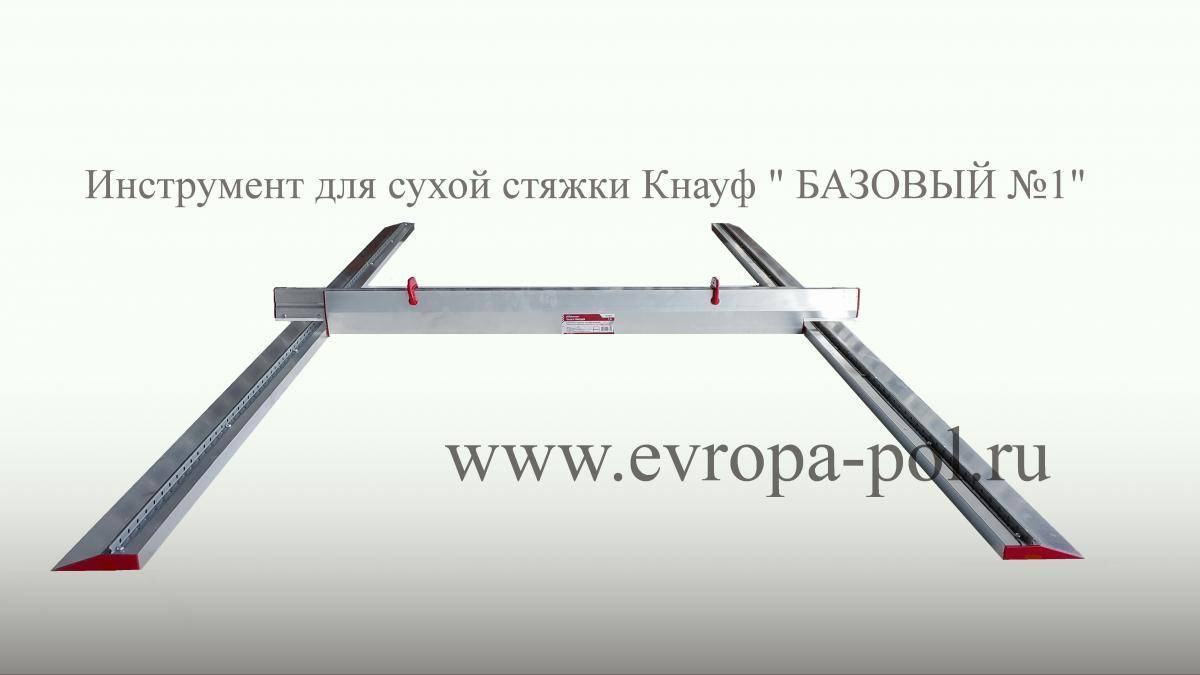

Маячок для сухой стяжки

Для решения поставленной задачи при обустройстве сухих стяжек направляющие или маяки должны обладать высокой прочностью, а крепить их следует как можно жестче. Эти требования предъявляют для того, чтобы изделия не прогибались под массой строительных материалов и могли удерживать свою форму под нагрузкой.

Чтобы маячок мог обладать необходимой для сухой стяжки прочностью, изготавливается приспособление из металлического профиля. Это может П-образный профиль или же усиленный, из проволоки. Технология укладки запрещает крепить профиль саморезами.

Это происходит потому, что сухая стяжка подразумевает слой гидроизоляции, а самоерзы легко могут повредить материал. Профиль кладут, а затем закрепляют острой часть вверх. Внутрь засыпают наполнитель. Это придает дополнительной жесткости.

Вы можете посмотреть, как производится установка маяков из профиля для стяжки пола. На этом видео можно посмотреть процедуру монтажа от начала и до конца.

Необходимо выдерживать расстояние между маячками. Оно должно быть не меньше, чем 90 см. Таким образом можно достичь необходимой прочности для будущего пола. Если выполнять сухую стяжку без этих приспособлений, результат будет, но он не будет отличаться высоким качеством. После того, как пол будет закончен, маячки на поверхности будут практически не видны.

Маяки и полусухая стяжка

Подобная технология очень популярна и является самой распространенной. В отличие от сухой стяжки, в качестве материалов здесь применяется песок, цемент, бетон. Работы можно производить и без применения техники или же с использованием специального оборудования.

Маячки для полусухой стяжки должны предварительно обрабатываться, чтобы они могли выполнять те задачи, которые перед ними стоят. В черновом полу эти приспособления заливаются раствором либо закрепляют их при помощи саморезов. Но чаще всего используется влагостойкий гипсокартон. В редких случаях делают маяки для стяжки пола из деревянного бруса.

Древесина – материал для этих целей не самый подходящий, ведь у нее нет должной устойчивости к влаге. Но если другого выхода нет, тогда бруски тщательно вымачивают, чтобы в процессе они не впитали излишнюю влагу и затем не разбухли. Если этого не сделать, в конечном итоге после расширения древесины о ровном покрытии можно забыть, а сам пол будет проседать и усиленно изнашиваться.

Растворы для маяков должны быть такими же, что и для стяжки. Способ не предусматривает никакого взаимодействия между стяжкой и самим маячком несмотря на то, что сама конструкция будет сохнуть в течение нескольких суток. Залитое основание при этом не будет деформироваться. Такая технология установки идеальна лишь для полусухой стяжки – для других стяжек она не подойдет.

Способ чрезвычайно простой и очень доступный. Раствор легко укладывается по углам в комнате, а затем равняется, ориентируясь на нулевой уровень и при помощи правила. В этом случае маяки возьмут на себя еще и роль направляющих. Такой способ удобен когда толщина стяжки 90 мм и более.

Плавающий или гибкий маячок – это специальная конструкция на основе саморезов. Их прикручивают к основе, а затем на них укладывают пенопласт и выполняют засыпку раствора. Пенопласт не надежен, но, чтобы придать ему жесткости, в нем предварительно необходимо сделать отверстия, которые совпадут с саморезами в полу.

Маячок для мокрой стяжки

Мокрой стяжкой называют наливные полы и самовыравнивающиеся смеси. Эти материалы отлично растекаются максимально ровным слоем, но установка маячков на пол из наливных смесей все же необходима. Они помогут проконтролировать уровень пола и избежать возможных дефектов.

Для стяжки такого типа можно приобрести уже полностью готовые изделия, которые продаются в любом строительном магазине. Они имеют специальное название – реперы.

Такой маячок по внешнему виду напоминает треногу с стержнем посередине. По этому стержню выставляют уровень, а затем заливают пол. Эти маячки устанавливают заранее, за 4-6 часов до начала работ, полы заливают только по прошествии этого времени. У этих изделий есть одна особенность установки – их монтируют в шахматном порядке по всей площади. Расстояние друг от друга – 1 м.

Если по каким-то причинам этих реперов в магазине нет, тогда для этих же задач можно использовать саморезы или дюбеля. Крепежные изделия устанавливают на основании, но требуется тщательно выверять место установки. После заливки смеси маяки можно смело снять, но не позже, чем через 30 минут.

Лаги – маячки для деревянных полов

Лаги – это не что иное, как маячки. Лаг – это брусок из древесины, равный длине помещения, где он установлен. Укладываются они по нулевому уровню, а закрепляются лаги к фанерной подложке либо на небольших брусках. Укладываются эти приспособления параллельно, выдержка между ними должна быть не более 50 см.

Правила монтажа маячков

Маячки для стяжки пола должны устанавливаться строго по специальным правилам. Первым делом удаляют любые старые напольные покрытия. Это может быть лаги, плитка, что угодно. Затем укладывается слой теплоизоляционного материала. И только теперь можно начать устанавливать маяки.

Весь процесс обустройства стяжки можно разделить на несколько основных этапов. Так, в ходе работ необходимо:

• Определить нулевой уровень;
• Установить маяки;
• Точно выровнять направляющие.

Очень важно точно отмерить и отметить нулевой уровень. Без него невозможно провести точный монтаж маячков, а также без него не получится пол надлежащего качества.

Нулевой уровень

На стене при помощи обыкновенного уровня или лазерного нивелира необходимо сделать специальные отметки. Отметки ставят по всему периметру комнаты. С помощью карандаша и строительного шнура находят максимально ровную поверхность. При помощи нескольких шнуров, которые натянуты по всей комнате, можно найти самую высокую точку, что понадобится для создания ровного пола. По этой точке будет в дальнейшем выравниваться залитый на основание раствор. Если помещение не имеет дверей, то замер нулевого уровня производят вместе с порогом.

Монтаж маяков

Маяки устанавливают параллельно от входа в помещение, где выполняется заливка пола, к противоположной стене. Расстояние должно быть не больше, чем длина правила.

Каждый маячок ставят примерно за 30 см от стен. Замеры можно сделать обычной линейкой. При работах по выравниванию также важно соблюдать правило – расстояние между двумя маяками не должно быть меньше, чем размер правила. В среднем, это около 15 см.

Для упрощения монтажа часто применяют подложки. Это могут быть кусочки плитки, бруски из древесины, фанера. Для влажных стяжек – материалы, которые не впитывают влагу. А иначе, подложка разбухнет и просядет. В результате получится деформированная поверхность.

Для сухих же стяжек можно применить даже картонную подложку. Главное – это 30 см между двумя подложками, чтобы исключить провисания.

Точность и скрупулезность

От того, насколько точно и правильно будут выставлены направляющие для стяжки, зависит качество будущего пола. Важно не забывать, что все замеры и работа с уровнем должны выполняться продольно, а также поперечно. Результат расхождения должен быть не более 5 мм. Лишь после точных цифр можно начинать заливать пол.

как выставить маяки для стяжки пола, их задача и разновидность

Внутренние и внешние поверхности здания, полы, потолки, стены, идеально выравнивают, прежде чем приступить к отделке.

Для этого применяют разные инструменты, ориентиры.

Необходимы специальные знания как выставить маяки для стяжки пола или штукатурки стен.

Содержание:

• 1 Как выбрать маяк
• 2 Определение нуля
• 3 Подготовительные работы
• 4 Установка ориентиров для ровной стяжки

Как выбрать маяк

Стяжка пола по маякам

На бетонное основание пола выкладывают покрытие, чтобы сделать его ровным необходимо провести мокрую или сухую стяжку.

Добиваются ровности горизонтальной поверхности, ориентируясь на установленные детали с равномерным расстоянием между ними.

Они называются маяками, представляющими собой прочные линейки, между которыми проходит залив стяжки.

Нужно знать, как выставить маяки для стяжки пола без лазерного уровня правильно, если есть простой строительный, от того как будут установлены подобные элементы, зависит все устройство напольного покрытия с первого шага до завершающего этапа.

Определившись с методом обустройства стяжки, решают из каких материалов понадобятся маяки, они бывают:

• реечными для стяжек мокрых и сухих
• треножными реперами в устройстве наливных полов

Изготовление реечных направляющих проходит из разных материалов:

• Деревянных с применением брусьев, которые регулируются подложенными клиньями, вкрученными саморезами. Их необходимо предварительно намочить, чтобы дерево приняло необходимый уровень влаги и не коробилось от залитого раствора, затем элементы удаляют.

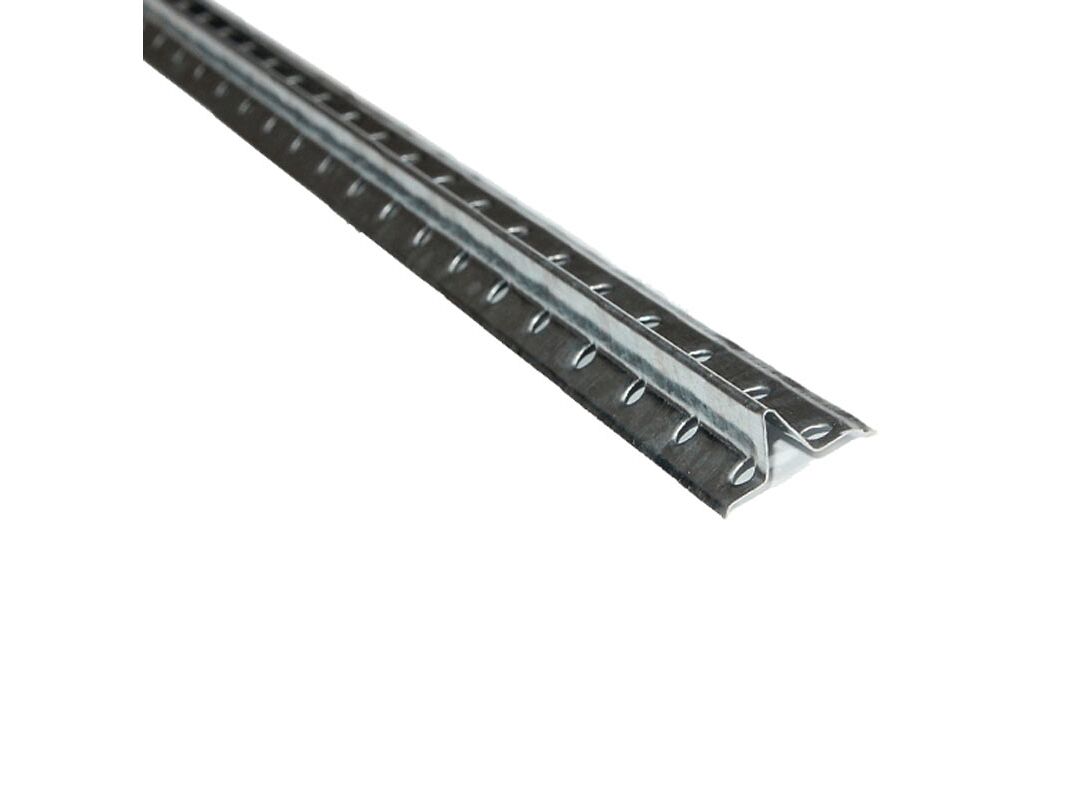

• Металлических с использованием штукатурного профиля. Подобный ориентир подходит для выравнивания полов небольших комнат, у которых стяжка не превышает 3 см. , чтобы бетонный слой не деформировал маяк.
• Трубных, применяемых в помещениях с большими объемами. Сталь трубы выдерживает нагрузки толстой стяжки, не изменяя своего вида, качества. Для этого подходят круглые, квадратные, прямоугольные изделия.
• Растворных, которые выкладываются по линии натянутой лески. Вбитые гвозди, вкрученные саморезы, выставляются по уровню, к которым фиксируют нить, затем под ней кладут бетонную смесь, застыв она, образует нужную направляющую.
• Раствором можно ориентироваться по нулевой отметке с помощью выложенных горок по длине правила, начиная с угла. Когда каждая горка застынет, они будут служить маяками, стяжку в этом случае тянут строительной планкой.

Если пол заливают бетоном, применяют треногу со стержнем посередине, называемую репером. Подобная конструкция имеет стрежневую регулировку по нулю, их расставляют по всей площади комнаты как на шахматной доске, после бетонных работ убирают.

Определение нуля

Потребуются специальные знания, которые являются основами строительного мастерства, как выставить маяки для стяжки пола по лазерному уровню или с помощью другого инструмента. Чтобы маячная система была правильной необходимо:

• определить нулевой уровень
• направляющие установить равномерно друг от друга

Нуль отбивают лазером или простым уровнем, отмечая по стенам контрольный замер с высотой 50 см. Особое внимание  обращают на углы, точек в результате на каждой поверхности получится несколько, их соединяют, ориентируясь на наивысшую отметку, линию еще раз простреливают на ровность по горизонтали.

Следующий шаг, определение минимального расстояния от проведенной линии до поверхности пола, начинают замеры с углов, делают отметки по периметру, соединяют и в результате выходит базовый нуль.

Определяясь с высотой стяжки, отступают от нижней линии на нужную высоту, проводят еще одну периметровую линию и по ней в помещении выставляют маяки. Чтобы не сбиться от линий, натягивают  леску на высоту будущей стяжки.

Подготовительные работы

Какой бы не был маяк, прежде всего, необходимо провести подготовку к их установке:

• очищается помещение, ликвидируется прежнее покрытие, убирается плинтус
• выносится строительный мусор, грязь, пыль
• проводят шлифовку выступов
• заделку трещин
• грунтуют
• устраивают гидроизоляцию
• выставляют нулевую отметку

Устройство элементов происходит по последней разметке нуля.

Установка ориентиров для ровной стяжки

Направляющие под стяжку по маякам

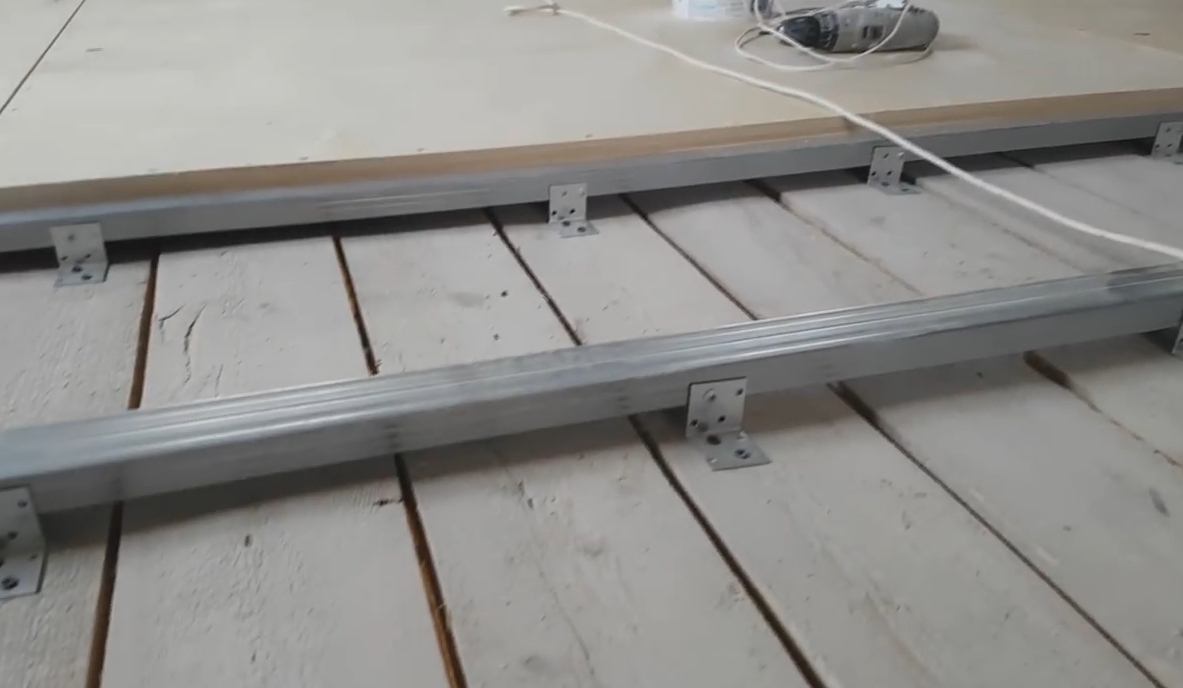

Остановившись на профильных направляющих, распределяют их по всему полу с равным расстоянием друг от друга около 20 см.

По линии можно вкрутить шурупы, соединить шнурами, по которым кладут фиксирующий раствор, поверху его размещают маяк, острием вверх.

Верхушка ориентира должна быть вровень с натянутым нулевым уровнем.

Выравнивание проводится с помощью правила, этим инструментом легко скользят по направляющим. Ряд за рядом прокладываются параллельно ориентиры.

Для сухой стяжки предусмотрены сыпучие материалы, к примеру, использование керамзита. Маяки для засыпки, используют любого вида,следят, чтобы засыпка была не на одном с маяком уровне, а чуть ниже около 2 см.

Профиль выбирают с наибольшей прочностью, фиксация происходит с использованием растворов без саморезов, чтобы не навредить гидроизоляции. Излишек сыпучей засыпки убирают правилом, поэтому расстояние маяков должно располагаться, не превышая ширину инструмента.

Выполняя полусухую, бетонную, цементно-песчаную стяжку используют профили, которые применяют в монтаже гипсокартона. Приготовив гипсовую или цементную смесь, фиксируют с ее помощью по напольной поверхности детали, ориентируясь на нуль, их укрепляют, помещая друг, в друга добиваясь дополнительной прочности.

Если маяк крепится на раствор, после выравнивания всегда нужно дождаться полного его застывания, и только потом начать работу по стяжке.

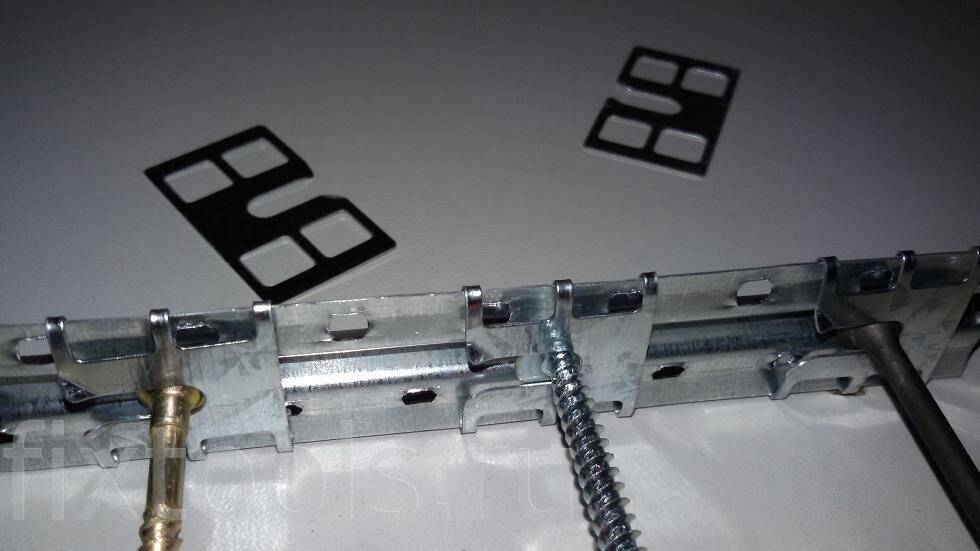

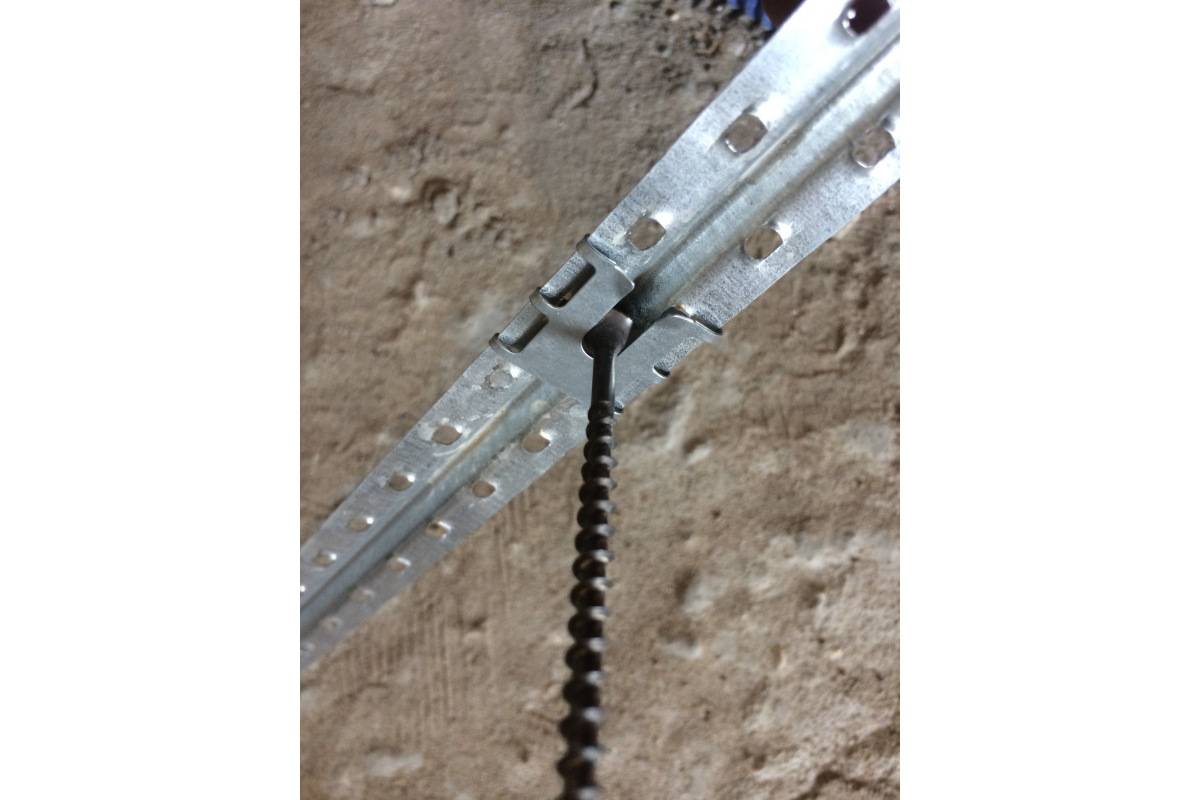

Специалисты считают надежным способом крепление маяков саморезами. На поверхности проводят разметку для дюбелей с расстоянием через 30 см.

На них закрепляют профили, с их помощью легко проводят регулировку нужного уровня. До нанесения стяжки по всему полу прикручивают деревянные бруски шурупами, в них помещают саморезы и добиваются нужной высоты.

Маяки могут выполняться смешанным способом, выставляют дюбеля, саморезы, горки с раствором, который подравнивают до нуля правилом. Не утратил использование маячный метод с помощью реек или бруса, заранее вымоченного в воде. Крепить их можно саморезами, устраивая на горках раствора.

Многие строители, чтобы уменьшить стоимость стяжки, выполняют маяки из одного раствора. Но для этого нужно потратиться на саморезы, из них устанавливают ряд.

Проволоку натягивают между этих деталей, она будет в дальнейшем не только маяком, но и армирующим слоем. По линии проволоки укладывается цементная смесь, ориентацией для правила является головка самореза.

Для выполнения таких маячных рядов, потребуется не только затрат на труд, но и определенных знаний, умения, в результате получают ориентир для ровной стяжки, он послужит в дальнейшем ее частью.

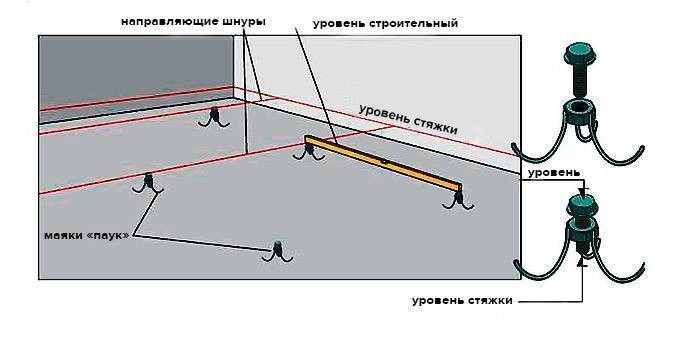

Штыревые маяки для наливного пола

Существует еще вид стяжки, который требует особых маяков, это плавающая.

Она выполняется на дополнительный, гидроизоляционный или утеплительный слой.

Маяки выполняют штыревым способом с помощью длинных болтов или саморезов до изоляционных работ.

В материале для изоляции выполняют отверстия под шляпки изделий, сверху можно установить металлический профиль.

Для полов из деревянных досок, перед этим выкладываются лаги, с применением уровня, они то и принадлежат к своеобразным маякам.

Но для этого, поверхность квадратным способом снабжается, выставленными на нуль саморезами, на которые монтируют половые рейки.

Выполняя маячную систему, мастер затратит время, необходимы определенные знания и профессионализм. Строительный уровень должен использоваться постоянно, чтобы проверять идеальность горизонтальной поверхности, только после этого можно использовать для покрытия дорогой материал.

На видео представлен самый лучший способ выставления маяков без применения лазерного уровня:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

• Рубрики
• Теги

• Похожие записи
• Автор

Уровни Hardscaping, линейки, стяжки и высотомеры

Фильтр FilterРазглаживающая яма для костраУровни и линейкиQuick-E-ToolsСтяжка стоячий виброрейкаПодставка для стяжкиZip LevelZiplevel Pro-2000

Ваша работа по укладке тротуарной плитки не будет завершена без надлежащих инструментов. Уровни, стяжки, прямые кромки и высотомеры — все это гарантирует, что вы получите гладкую и адекватно измеренную работу. Стяжки и прямые кромки являются бесценными инструментами для тех, кто укладывает бетонную брусчатку. Стяжка представляет собой длинную плоскую доску с ручкой на одном конце, которая используется для выравнивания поверхности, а линейка используется для проверки ровности и гладкости поверхности. Оба эти инструмента могут помочь обеспечить правильную укладку тротуарной плитки и аккуратность и ровность готовой работы.

Без использования этих инструментов укладка брусчатки и плит может быть сложной, трудоемкой и потенциально может привести к неровной готовой поверхности. Поэтому важно использовать стяжки и линейки при укладке бетонной брусчатки, чтобы гарантировать профессиональный и привлекательный результат.

Быстрый просмотр

Quick-E-Level 6′ (без люков)

170,95 долл. США

Быстрый просмотр

Quick-E-Level 6′ с люками

244,95 долл. США

Быстрый просмотр

Quick-E-Level 8′ (без отверстий)

187,95 долл. США

Быстрый просмотр

262,95 долл. США

Быстрый просмотр

Maxi Square

305,95 долл. США

Быстрый просмотр

Quick-E-Paver Square

99,95 долл. США

Быстрый просмотр

Система стяжек Optimas Maxi

20 149,00 долл. США

Быстрый просмотр

Optimas Mini Screed System

от 3795,95 долларов США

Пакет Quick-E-Screeder

355,95 долл. США

Быстрый просмотр

Комплект плит Quick-E-Screed Board

155,95 $

Быстрый просмотр

Макси-манометр

295,95 долл. США

Быстрый просмотр

Умный уровень

$995,00 $

Быстрый просмотр

Ziplevel Pro-2000

975,00 долларов США

Быстрый просмотр

Ziplevel Pro-2000b

775,00 долларов США

Быстрый просмотр

Насадка для мини-виброрейки специальной длины 6 футов 7 дюймов

950,95 долл. США

Быстрый просмотр

Мини-колеса с пластинами

925,95 долл. США

Быстрый просмотр

Виброрейки Quick-E-Radius

199,95 долл. США

Для чего используются стяжки или линейки?

Стяжки и линейки — бесценные инструменты для тех, кто укладывает бетонную брусчатку. Эти инструменты гарантируют, что дорожное покрытие будет ровным, без каких-либо неровностей, провалов, ям или трещин. Этот шаг является важной частью процесса укладки, и наличие надлежащей выглаживающей планки может быть разницей между ровной землей и бугристым, деформированным участком бетона.

Как лучше всего выполнить стяжку?

Наилучший способ стяжки – сначала уложить брусчатку, а затем положить сверху доску. Доска должна быть шире, чем брусчатка, и ее следует отрегулировать по мере необходимости, чтобы убедиться, что все брусчатки находятся на одном уровне друг с другом. Наконец, используйте уровень, чтобы убедиться, что брусчатка находится на одной высоте, прежде чем будет завершена стяжка. Выполнение этих шагов гарантирует, что ваши бетоноукладчики будут правильно и равномерно выровнены на долгие годы.

Чтобы сделать стяжку наиболее эффективной, вы должны делать это по частям, стяжка партиями. Это позволяет получить более стабильный результат от стяжки. Если вы столкнулись с какими-либо пустотами или зазорами, до которых невозможно добраться, вам следует продолжить стяжку. Завершите процесс, пока плита не будет готова.

Стяжка подстилающего слоя | Pavingexpert

Введение:

Обычно укладывают стяжку высотой примерно от 5 до 10 мм, после чего брусчатку уплотняют до требуемого уровня.

Например, при укладке плит толщиной 35 мм уровень стяжки будет установлен на 27–30 мм ниже уровня готового покрытия, оставляя высоту покрытия 5–8 мм, которая затем прибивается до нужного уровня. Для брусчатки толщиной 60 мм слой основания будет установлен на 50-53 мм ниже готового слоя мощения, в результате чего блоки будут «выступать» на 7-10 мм для окончательного уплотнения с помощью виброплиты.

Невозможно установить точные значения того, насколько данная толщина подстилочного материала будет уплотняться, поскольку разные материалы уплотняются в разной степени. Кроме того, на эту «долю уплотнения» влияет общая толщина слоя, а также содержание влаги и другие факторы, такие как размер зерна, сила укладчика, вес молотка, размер виброплиты, тип укладываемого дорожного покрытия. и т. д.

В этом разделе часто задаваемых вопросов содержится более подробная информация о том, почему установить глубину стяжки не так просто, как можно было бы предположить.

Единственным точным способом определения степени уплотнения для любого конкретного слоя является метод проб и ошибок, но, как правило, неуплотненная подстилка обычно уплотняется на 25-40%. Таким образом, для получения готового слоя толщиной 50 мм может быть необходимо начать с неуплотненного слоя толщиной 70 мм или около того.

Вот простой калькулятор, который вычисляет количество песка, необходимое для покрытия известной площади при любой заданной толщине.

Объем песка Покрываемая площадь составляет…
квадратных метров…
…и уплотненная подстилка должна иметь толщину/глубину
миллиметров

Зачем использовать курс укладки?

Слой укладки является логическим следствием 3000-летнего принципа использования все более мелкого (т.е. более мелкого) размера зерна по мере достижения верхней поверхности дорожного покрытия. Это обеспечивает структурную целостность, что означает более прочное, более сцепленное, более эффективное дорожное покрытие. Этот принцип можно увидеть в игре почти в каждом типе конструкции дорожного покрытия, будь то щебень, плиты или смолы.

Однако при укладке блоков меньший размер зерна слоя укладки позволяет нам создать более точный профиль и, таким образом, окончательный уровень блоков является более верным. Легче достичь допуска ±3 мм, используя песчаный песок с частицами 4 мм или меньше, чем при использовании относительно крупного щебня с частицами до 30 мм или больше.

При всем желании и даже при многолетнем опыте практически невозможно достичь допуска ±3 мм с использованием материала основания за разумный период времени, в то время как с использованием песка или щебня это можно сделать за считанные минуты. .

Существуют и другие преимущества использования несвязанного (бесцементного) слоя укладки под модульным покрытием: он способствует дренажу, обеспечивая беспрепятственный доступ воды к подслоям, и обеспечивает необходимую амортизацию для элементов дорожного покрытия. В частности, он очень хорошо справляется с небольшими изменениями глубины блоков и флажков, которые могут возникнуть даже при использовании самых лучших производственных технологий.

Однако очень важно получить правильную толщину. Существует «Зона Златовласки»: слишком большое количество может привести к колееобразованию, образованию каналов или нежелательному движению, в основном потому, что более мелкие частицы с большей вероятностью будут вести себя как жидкость при насыщении и под нагрузкой, в то время как все, что меньше 25 мм, рискует не обеспечить адекватного амортизация и неловкость в подготовке.

Годы исследований во всем мире позволили уточнить рекомендуемую толщину для несвязанного слоя укладки. Раньше спецификация была 35-50 мм, но с тех пор стало понятно, что при использовании немного более мелкой кровати меньше риск колейности и других проблем, поэтому теперь официальная спецификация составляет 25-40 мм.

Принципы

BS 7533 Часть 3 (изд. 2005 г.) описывает два альтернативных метода подготовки слоя укладки на стяжку:

1. Предварительно уплотненный
2. Неуплотненный

Предварительно уплотненный

Это наш предпочтительный метод, который, как мы обнаружили, дает наименьшие проблемы с усадкой и его проще всего выполнить на месте. Материал укладочного слоя распределяется в один слой, слегка уплотняется одним или (максимум) двумя проходами виброплиты, а затем разглаживается до уровня, позволяющего окончательно уплотнить элементы мощения до конечного уровня. Этот процесс более подробно описан ниже.

Неуплотненный

Укладочный материал распределяется и выравнивается до уровня. Толщина слоя и, следовательно, уровень выровненной поверхности определяется (обычно путем обширных и трудоемких проб и ошибок), чтобы получить правильную толщину слоя после укладки блоков и уплотнения всей партии.

Мы не знаем, зачем кому-то использовать этот метод. Это кровавый кошмар! Это редко, если вообще когда-либо, дает хорошую отделку; требуется по крайней мере час, чтобы определить, какой толщины неуплотненный песок необходим для получения слоя правильной толщины; он не может компенсировать отклонения уровня основания или подстилающего слоя; песок, как упоминалось в описании метода частичного уплотнения выше, варьируется от места к месту.

Единственным случаем, когда неуплотненный слой укладки был успешным, является его укладка асфальтоукладчиком на точно профилированное подстилающее основание или основание, как это происходит с некоторыми машинными укладками. Поскольку материал слоя укладки равномерно распределяется машиной по точному основанию (или основанию) и не перемещается рабочими во время его укладки и стяжки, достигается достаточно точное ложе. На подготовленных вручную основаниях слишком велик риск создания неравномерного уплотнения из-за неравномерного распределения или прохода материала рабочими, поэтому мы не можем рекомендовать этот метод подготовки слоя укладки для ручной укладки.

Частично уплотненная

В более ранних редакциях BS7533:3 был описан третий метод подготовки стяжки, но он был исключен из последних (2005 и 2009 +A1 ed.) редакций, поскольку он чертовски ненадежен. Тем не менее, ряд подрядчиков (которым действительно следует знать лучше) все еще используют этот метод, поэтому он описан ниже для полноты картины. Всем, кто использует этот метод, настоятельно рекомендуется обновить свои знания и переключиться на гораздо более надежный «предварительно сжатый» метод, описанный выше.

Материал слоя укладки распределяется и выравнивается на требуемую глубину ниже уровня готового покрытия и уплотняется. Затем на первый слой наносится еще 15 мм или около того свободного слоя материала и выравнивается стяжкой. Тротуарные блоки укладываются непосредственно на этот неуплотненный слой.

Основным недостатком этого метода является то, что бригада укладчиков должна работать на площади дважды: один раз для уплотненного слоя и один раз для рыхлого слоя, в то время как метод предварительного уплотнения позволяет подготовить ложе за один раз.

Также мы обнаружили, что рыхлый слой уплотняется по-разному, в зависимости от содержания влаги и плотности зерна. Одна заплата толщиной 15 мм может уплотниться, скажем, до 9 мм, но соседняя заплата, которая может быть немного более влажной или более компактной, уплотнится до толщины, скажем, 12 мм.

Предпочтительный метод — предварительное уплотнение

Если используется краевой слой, он должен быть уложен на правильном уровне до операции стяжки. Краевой слой затем можно использовать для создания уровня стяжки. Однако на больших площадях части выровненного основания могут находиться на некотором расстоянии от ближайшей кромки, поэтому для обеспечения правильного уровня основания используются «трамплины» или «рейки стяжки». 9№ 0003

Для устройства слоя укладки на стяжку подстилочный материал следует достаточно щедро распределить по площади, подлежащей стяжке, и выровнять лопатой или граблями так, чтобы он был на 30-50 мм выше требуемого уровня.

Затем этот материал слегка уплотняется за один или два прохода виброплитой или утрамбовывается ногами. На данном этапе не требуется тщательно утрамбованного слоя подстилающего слоя, так как в этом слое подсыпки должна быть некоторая «податливость», чтобы обеспечить окончательное уплотнение дорожного покрытия до нужного уровня.

Заключительный этап представляет собой сам процесс стяжки, который включает перетаскивание плиты стяжки по частично уплотненному укладочному материалу и «соскабивание» верхнего слоя. слой для создания гладкой, профилированной поверхности укладки на нужной глубине для размещения мощения.

Хотя на фотографии напротив показаны двое рабочих, вытягивающих доску разглаживающей плиты, нередко бывает, что только один человек с помощником удаляет лишний материал, скапливающийся на задней части доски. В то время как один человек может успешно перемещать разметочную доску длиной примерно до 2 метров, любую разметочную доску длиннее примерно 1,8 метра будет намного легче перемещать, если используются два оператора, по одному на каждом конце, работающие в тандеме.

Инструменты

… для подрядчиков

Подрядчики должны готовить курсы по укладке стяжки более или менее каждый день, и поэтому они склонны полагаться на специальные вспомогательные средства для стяжки, которые, вероятно, выходят за рамки бюджета большинства мастеров, поскольку они не являются инструментом, который они, вероятно, будут использовать снова и снова.

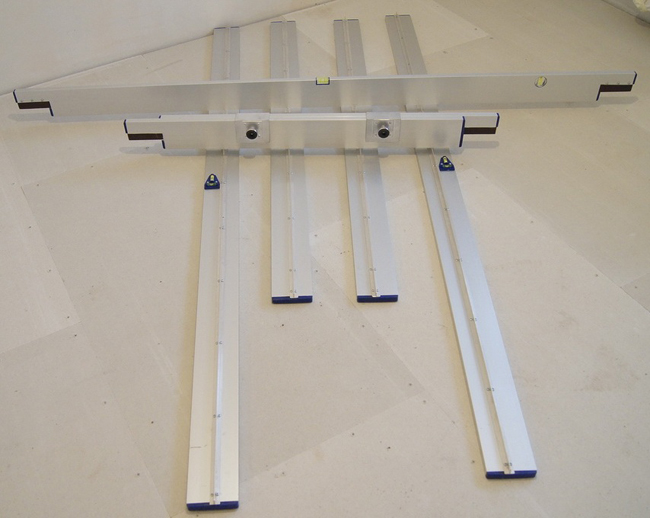

Компания Probst Handling Ltd. предлагает непревзойденный ассортимент высококачественных инструментов для стяжки, в том числе систему EP, размеры которой варьируются от 700 мм в ширину для «подкрашивания» и небольших площадей до представленной модели шириной 2 500 мм. напротив, который предназначен для больших площадей.

Эти инструменты специально разработаны для ручной разглаживающей плиты и могут быть отрегулированы так, чтобы они перемещались поверху разглаживающих брусьев, как показано выше, или вдоль верхней поверхности бордюра, кромки или полосы солдат, как показано напротив, так что один инструмент можно используется практически в любой ситуации.

Их преимущество заключается в тщательно продуманных функциях, таких как крестообразная рукоятка, которая значительно облегчает перетаскивание инструмента, и они управляются из вертикального положения, тем самым устраняя одно из проклятий профессии, колено скребка, тупую боль. в суставе, вызванном длительным стоянием на коленях во влажном песке.

Шарнирные или шарнирные виброрейки, как показано справа, представляют собой удобный элемент комплекта для тех бригад, которые выполняют много изогнутых или выпуклых работ. Центральный стык может быть установлен под разными углами для размещения приподнятых профилей (секции крыши или выпуклых) или выпуклых профилей (секции сковороды), в зависимости от выполняемых работ.

Хотя такой инструмент идеально подходит для тротуаров постоянной ширины, иногда быстрее использовать стандартный прямой инструмент с разглаживающими брусьями для создания более сложных выпуклостей и тарелок.

Для более крупных работ часто предпочтительнее установленная на машине разравнивающая планка или ковш, например, слева, поскольку они позволяют одному оператору подготовить значительную площадь за относительно короткое время, повышая производительность бригады укладчиков. Они также имеют тенденцию быть значительно больше, чем версии с ручным управлением, до 7 метров в длину. Однако у такой системы должно быть пространство для маневра, иначе она может принести больше проблем, чем пользы. Они лучше подходят для автостоянок, коммерческих дворов и площадок для обработки грузов, а не для подъездов к жилым домам.

Опять же, необходимо потратить некоторое время на установку трамплинов или кромок для направления выглаживающей плиты, и, вероятно, будут некоторые участки, которые по-прежнему потребуют ручного выравнивания или выравнивания с помощью затирочной машины, но эти системы действительно оказывают ценную услугу. на больших тротуарах.

… для небольших работ и самостоятельных работ

Специально разработанные виброрейки хороши и для нас, профессионалов, но для большинства проектов «сделай сам» или небольших работ отрезок бруса с прямой кромкой легче манипулировать и намного более рентабельным. 100×19мм — это доска хорошего размера для работы, а длина бруса не должна превышать 3 м, так как более длинные куски трудно перетаскивать одной рукой, они более склонны к изгибу и провисанию, что приводит к неправильному формированию уровня.

При использовании краевого ряда или бордюра в качестве направляющей для уровня стяжки, вырежьте паз на конце бруса, как показано на рисунке напротив. Глубина выемки определяется толщиной используемой брусчатки; ориентировочные значения приведены в Таблице 1 ниже.

Установка направляющих стяжки

Там, где нет бордюров, кромок или рядов солдат, с которых можно работать , в материал основания на требуемом уровне следует установить стяжную планку или трамбовочную планку, как описано ниже. Подробную информацию о рекомендуемых уровнях стяжки для различных толщин дорожного покрытия смотрите в таблице выше.

Разглаживающая рейка представляет собой длинный прямой стержень или брусок, обычно длиной от 3 до 4,5 метров. или перекрытие соседних рельсов является адекватным.

Все виды изделий используются в качестве виброрейки или трамвайной планки; Стальные трубы диаметром 20 мм, вероятно, являются наиболее популярным выбором, поскольку они прочны, пригодны для многократного использования и дешевы, но алюминиевые двутавровые балки или коробчатые профили, секции дорожной опалубки или деревянные бруски размером 75×50 мм регулярно используются подрядчиками по всей стране. Если выбранная «рейка» удобна, достаточно гладка и, главное, абсолютно прямая, можно использовать почти что угодно.

Разглаживающая планка устанавливается в подстилающем слое и устанавливается таким образом, чтобы ее верхняя поверхность находилась на уровне, необходимом для поверхности разглаживаемого основания. Некоторые рельсы просто укладываются в материал слоя укладки, в то время как другие могут быть установлены поверх кирпичей или других каменных блоков или закреплены на стальных штифтах. Наиболее важным фактором является то, что после установки рельс не должен двигаться, оседать или провисать, когда по нему протаскивают стяжку, но при этом должен иметь возможность быть удаленным до укладки слоя мощения. 9№ 0003

Уровень выглаживающей плиты определяется уплотняемостью материала укладываемого слоя и толщиной выбранного покрытия. В приведенной выше таблице 1 приведены некоторые средние значения для типичного песчаного слоя зоны 2 при толщине 35 мм, но другие пески или слой другой толщины могут давать другие результаты.

Только испытания на месте могут определить фактические значения уплотнения для каждого проекта, и поэтому они должны быть определены до того, как можно будет подготовить слой стяжки.

Обычно это достигается путем укладки небольшого участка мощения, опираясь на опыт, чтобы «прикинуть» уровень выровненного слоя, а затем проверить, что окончательное уплотнение мощеной поверхности забивает элементы мощения до желаемого уровня. Если блоки укладки отказываются оседать до требуемого уровня или укладываются ниже требуемого уровня, необходимо соответствующим образом отрегулировать уровень выглаживающей плиты. Помните, что для большинства сегментов мощения, таких как блоки или плиты, уровень готового мощения должен быть в пределах ± 3 мм от желаемого уровня, поэтому есть некоторая свобода действий.

Уровень основания стяжки определен, поэтому теперь можно установить стяжки. Обычно они располагаются таким образом, чтобы стяжка проходила от рельса к рельсу или от кромки к рельсу с некоторым перекрытием, обычно 100-300 мм, и всегда выровнена в направлении, в котором будет происходить стяжка.

После того, как рельсы установлены и выровнены, их уровень устанавливается путем проверки по линии натянутой струны, натянутой между двумя известными точками уровня, с помощью стержней или с помощью автоматического уровня. Крайне важно, чтобы рельсы были прочно установлены – если они сместятся после установки, вся выровненная стяжка может оказаться на неправильном уровне, что, в свою очередь, может привести к необходимости повторной укладки готового покрытия.

Выпуклости и тарелки

Обратите внимание, что можно создавать выпуклые или выпуклые профили с помощью рейки. Установив рельсы выше или ниже промежуточного уровня, определяемого путем натяжения натянутой струны между известными точками, как показано выше, можно создать изгиб или тарелку известных пропорций. На больших тротуарах можно установить ряд рельсов для создания тарелки или выпуклости с пролетом 10 метров и более.

Для выпуклых профилей рейка стяжки часто устанавливается на вершине, которая впоследствии сглаживается с помощью более короткой рейки или гладилки. В некоторых случаях используется пара направляющих, как показано напротив.

Вогнутые профили изготавливаются с использованием аналогичного процесса, при котором закругленный профиль тарелки создается путем повторной выравнивания вручную короткой прямой рейкой или гладилкой, хотя некоторые подрядчики используют рейку специальной формы для создания тарелки.

Процесс разглаживания

После установки всех необходимых разглаживающих брусков можно приступать к самому разглаживанию. Разметочную доску перетаскивают в одном направлении, следя за тем, чтобы нижние края пазов или нижние края самой разравнивающей доски постоянно соприкасались с верхней частью рельса или кромкой.

Короткие разметочные доски обычно могут обслуживаться одним оператором, но более крупные доски лучше всего использовать двумя операторами, по одному на каждом конце (дуррр!). Часто мягкое поперечное (из стороны в сторону) движение пилы разравнивающей доски помогает ее точному прохождению через материал подстилающего слоя, соскребая излишки песка по мере ее движения.

Если вес соскобленного материала подстилки перед разглаживающей плитой становится чрезмерным, его можно осторожно удалить мастерком или лопатой и убрать из рабочей зоны, тем самым уменьшив «вес» на передней части плиты до управляемой суммы. При удалении излишков песка необходимо соблюдать осторожность, чтобы не повредить уплотненный материал под виброрейкой.

И золотое правило подготовки стяжки: НЕ ДВИЖИТЕСЬ по месту, где была сделана стяжка, даже для того, чтобы просто пройтись по нему, чтобы взять шпатель. Это может привести к неравномерному уплотнению и проблемам с готовыми уровнями мощения.

Окончательная притирка

После подготовки стяжки после подготовки стяжки можно укладывать тротуарную плитку, но в большинстве случаев для завершения подготовки необходима некоторая «приборка» или «притирка» .

Когда бордюрный или краевой слой используется для направляющей рейки, вдоль краевых блоков часто остается избыток подстилочного материала. Его можно повторно выровнять с помощью короткой виброрейки или просто удалить с помощью терки или кельмы. То же самое относится и к «препятствиям» в зоне стяжки, таким как люки, водостоки, осветительные столбы, тумбы и т. д. Если возможно, лучше проводить эту работу по мере выполнения стяжки, чтобы избежать необходимости один раз ходить по слою стяжки. полный.

При ручном просеивании большой площади укладочного слоя при подготовке к укладке асфальтоукладчика часто возникает необходимость сделать несколько «полос» смежного уложенного заполнителя из-за ограничений по длине/ширине управляемой виброрейки стержни и/или необходимость создания возвышенностей или впадин в пределах пути укладки. Как при использовании заглубленных рейок можно «выровнять» уровень укладки после удаления самой рейки?

Применяются две основные методики: работа до упора; и зачистки рельсов перед укладкой.

Первый метод прост, но ограничивает количество укладки тротуарной плитки без принудительного упора, чтобы активировать углубленный желоб, оставленный снятой рейкой. Второй метод удаляет рельсы перед укладкой блоков (или флагов/плит/блоков/т. д.), и, хотя для некоторых монтажников он может быть немного более неудобным, его преимущество заключается в возможности укладки по всей ширине без принудительных разрывов, что в свою очередь, обеспечивает надлежащую проверку или курсирование и выравнивание, а не поэтапный подход, который приходится использовать при методе «укладки на рельсы».

Участок, подлежащий укладке для мощения, делится на соответствующие ширины, а направляющие устанавливаются на соответствующих расстояниях. Так, например, участок мощения шириной 10 м, на котором уже установлены краевые ряды, может быть разделен рельсами, расположенными на расстоянии 2,5 м от левого края, еще одним рельсом в центре на линии 5 м, а затем последним рельсом на 2,5 м от правого края.

Lay to Rail:

Каждая полоса уложена стяжкой. Установщик может выбрать разравнивание всех четырех полос как одну задачу и оставить рельсы на месте, или он может предпочесть разравнивать полосу 1, расположить асфальтоукладчики как можно ближе к направляющей вибробруса, а затем разровнять полосу 2 перед снятием первой направляющей. и исправление или «активация» слоя укладки с помощью затирочных машин и коротких виброрейок.

Преимущество в том, что укладка производится с мощеной площадки. Нет необходимости вставать на подготовленный слой укладки: все необходимые работы выполняются стоя, сидя или, в некоторых случаях, лежа на уложенной брусчатке.

Необходимо соблюдать осторожность, чтобы держаться как можно дальше от этого свободного края, чтобы не нарушить уложенную брусчатку. Любые блоки или флажки, которые были сдвинуты, смещены или каким-либо образом потревожены, должны быть подняты и снова установлены перед продолжением.

Предварительное удаление рельсов:

Как и в случае с методом «Укладка на рельсы», каждая полоса укладывается на стяжку, но перед началом укладки брусчатки рельсы поднимаются с одного конца, полностью удаляя их с пути укладки. Там, где несколько рельсов были уложены последовательно, чтобы покрыть большую площадь, те рельсы, которые недоступны с доступных концов, удаляются путем *очень осторожного* прохождения по желобу, образованному в том месте, где был удален первый рельс, до тех пор, пока не можно будет добраться до следующего рельса и снять его. Так продолжается до тех пор, пока не будут сняты все рельсы.

Швеллер и прилегающая область укладочного слоя, которые были нарушены при снятии рельсов, теперь активизированы путём укладки дополнительного заполнителя укладочного слоя, уплотнения его вытаптыванием или легким забиванием, а затем выравниванием с помощью поплавков и коротких скребковых досок.

Ключом к успеху является сведение к абсолютному минимуму неизбежных помех процессу укладки. Подстрекатель должен держаться на этом первоначальном канале или как можно ближе к нему и прокладывать себе путь наружу, обычно в обратном направлении, стараясь отступить.

Окончательные проверки:

Последним этапом подготовки является визуальная проверка стяжки. Это может включать в себя лежание на земле, наведение глаза как можно ближе к уровню стяжки и проверку на наличие выступов и впадин. Любые дефекты в слое укладки стяжки должны быть исправлены на этом этапе, прежде чем они коснутся самого покрытия. Некоторые выглаживающие плиты с длинными ручками позволяют устранять неровности и неровности, не заходя на выровненный участок, но в других случаях не может быть иной альтернативы, кроме как направить работника на выровненную площадку для устранения дефекта. В таких случаях рабочий должен постараться проложить один путь на выровненный участок и из него. После того, как необходимое исправление завершено, рабочий должен работать в обратном направлении, отступая от выровненного ложа, выравнивая следы и другие помехи на их пути.

После того, как участок подготовлен таким образом, брусчатку или плиты можно укладывать прямо на выровненное основание. Работу всегда следует выполнять с мощеного участка, а не с вымощенного ложа, с перемещением инструментов и материалов по ходу работы.
