Для чего нужен анкерный болт: Принцип действия анкерных болтов: применение, нагрузки, особенности

Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

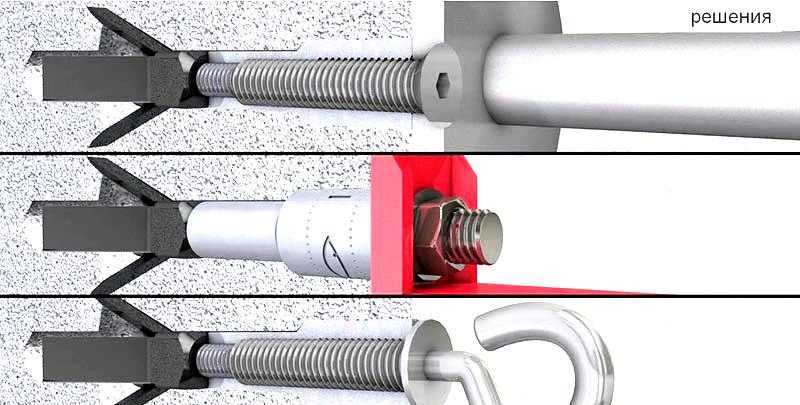

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.
   Анкерный болт с гайкой фото

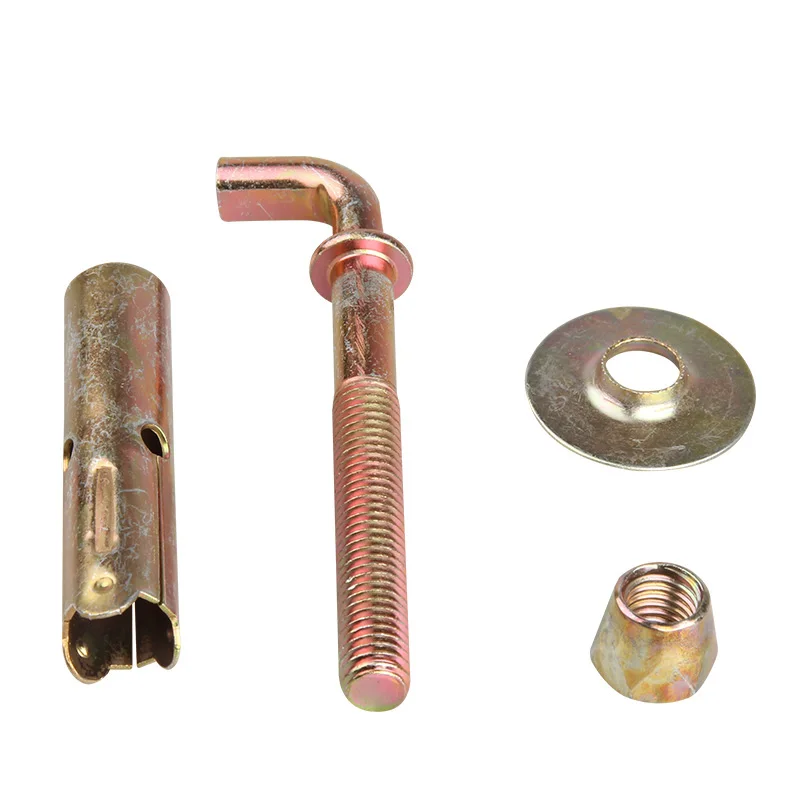

2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.
   Анкерный болт с крюком фото

3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

   Анкерный болт с кольцом фото

4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

   Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

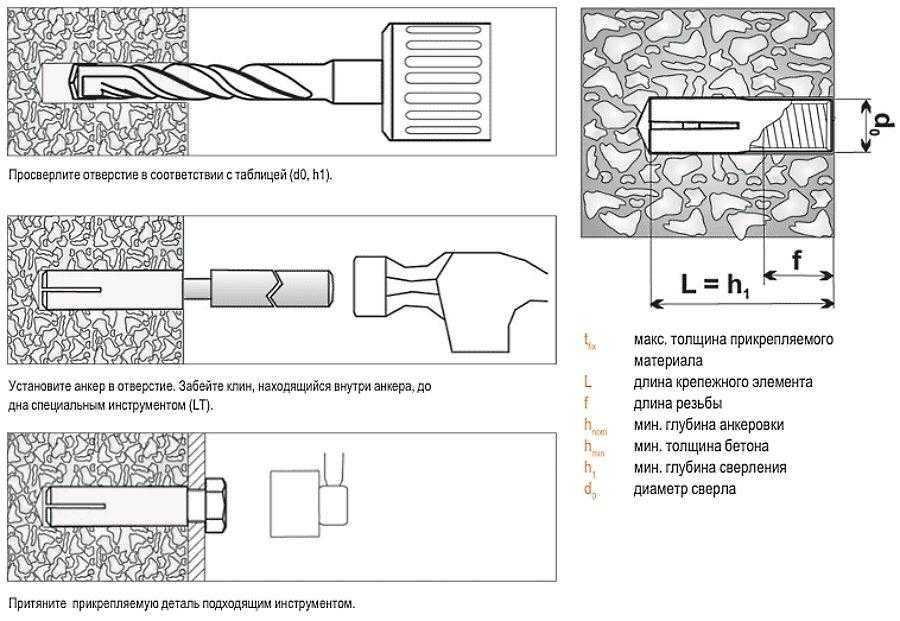

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

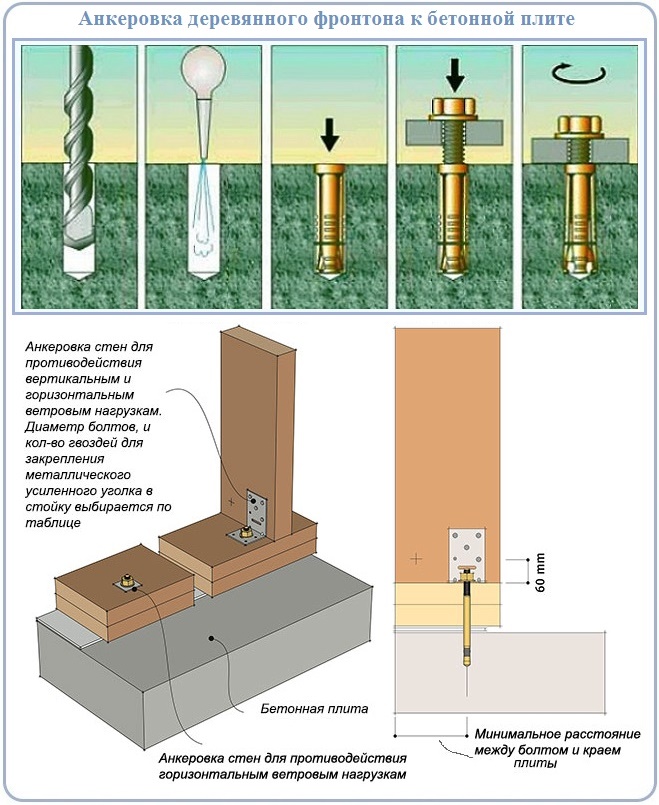

   Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

Зачем нужен анкер?

03.

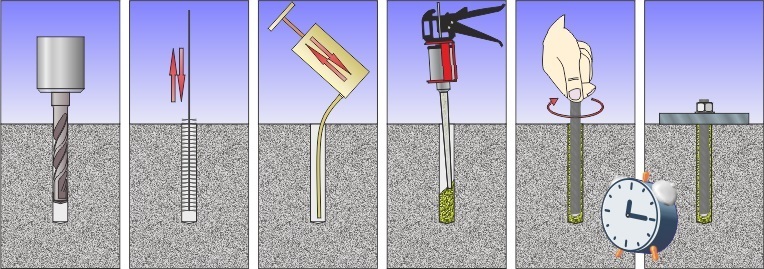

Слово «анкер» в переводе означает якорь, и это слово как нельзя лучше отображает функции анкерных болтов, которые для краткости называют просто анкер. Подобно якорю, удерживающему корабль, анкерные болты закрепляют массивные предметы на полу, стенах, потолке. При этом важно, чтобы материал, к которому производится крепление, был твёрдый и плотный – преимущественно это настоящий бетон. Пенобетон и другие его пористые разновидности, а также пустотелые блоки для крепления анкерами не подходят. Для крепления в пористые материалы применяются химические анкеры. Как правило, без анкеров не обойтись при ремонте и строительстве домов. Применение анкеров предусматривается при проектировании жилых домов, а также  в уже готовых проектах жилых домов.

Слово «анкер» в переводе означает якорь, и это слово как нельзя лучше отображает функции анкерных болтов, которые для краткости называют просто анкер. Подобно якорю, удерживающему корабль, анкерные болты закрепляют массивные предметы на полу, стенах, потолке. При этом важно, чтобы материал, к которому производится крепление, был твёрдый и плотный – преимущественно это настоящий бетон. Пенобетон и другие его пористые разновидности, а также пустотелые блоки для крепления анкерами не подходят. Для крепления в пористые материалы применяются химические анкеры. Как правило, без анкеров не обойтись при ремонте и строительстве домов. Применение анкеров предусматривается при проектировании жилых домов, а также в уже готовых проектах жилых домов.

Анкер, как правило, состоит из трёх частей – болта с коническим расширением на конце, надетой на него металлической трубки с продольными надрезами, и гайки. При закручивании гайки конус на конце болта продвигается внутрь трубчатой втулки и раздвигает её продольные разрезы, которые расклиниваются в отверстии и фиксируют в нём анкер. Чем сильнее затягивается гайка, тем больше расклинивается трубка и крепче фиксируется анкерный болт в месте крепления.

Принцип действия анкеров один, а разновидностей их много. Это обусловлено необходимостью крепления различных предметов к разным поверхностям, как вертикальным (стены), так и горизонтальным (пол, потолок). Наиболее часто используются следующие разновидности анкерных болтов.

1. Обычный анкер с гайкой. Как он устроен и работает, было рассмотрено выше. Применяется такой анкерный болт для крепления в горизонтальное или наклонное основание из бетона, полнотелого кирпича, камня.
2. Анкер с крюком. Применяется для крепления к стенам предметов, которые время от времени требуется снимать. Этот анкер аналогичен предыдущему, а отличается тем, что имеет на конце крюк, вращая который, укрепляют анкер в отверстии. Гайка при этом служит фиксатором.
3. Анкер с кольцом. Аналогичен анкерному болту с крюком, только вместо крюка на конце имеет кольцо. Эта разновидность применяется для подвешивания чего-либо к потолку или установки растяжек.
4. Распорный (ударный) анкер. Отличается способом монтажа. Его не закручивают, а забивают ударом молотка с последующей фиксацией при помощи гайки. Такой анкерный болт не предназначен для высоких нагрузок и используется для крепления нетяжёлых предметов, главным образом, в быту.
5. Двухраспорный анкерный болт. Отличается двойной трубчатой втулкой, которая при вращении стержня распирается в двух местах – в его конце и середине, что обеспечивает более надёжное крепление.
6. Анкеры с головками под крестовую отвёртку и шестигранный ключ. Эти разновидности применяются наиболее часто, особенно в быту. Анкеры под отвёртку являются самой мелкой разновидностью этого крепежа, их диаметр не превышает 12мм.

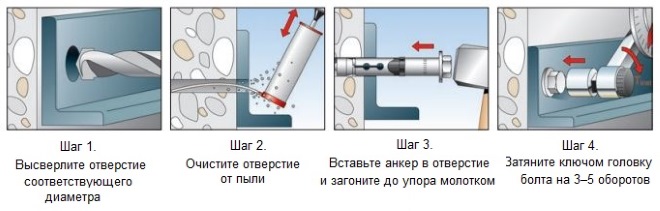

Установить любую разновидность анкерного болта несложно.

1. Сверлим отверстие в месте установки. Диаметр сверла подбирают таким образом, чтобы он был равным диаметру анкерного болта. Глубина отверстия обязательно должна быть больше, чем длина анкера, поскольку извлечь даже не закрученный анкерный болт из отверстия весьма проблематично.
2. Очищаем отверстие от пыли, продувая его спринцовкой, делать это ртом не рекомендуется из-за опасности попадания пыли в глаза. В чистое отверстие вставляем анкерный болт, вгоняя его лёгкими ударами молотка.
3. Затягиваем гайку до упора, после чего её откручиваем, надеваем на стержень прикрепляемую деталь и возвращаем гайку на место, тщательно затягивая её ключом.

Анкерные болты – очень нужный, во многих случаях незаменимый крепёж. Они используются как в промышленном строительстве, так и в быту, при ремонте и строительстве домов. Готовые проекты индивидуальных домов, а также другие самые разнообразные проекты домов, как правило, разрабатываются с учетом использования такого вида крепежа.

Вернуться к списку

бетонные фундаментные якорные болты Дизайн

Связанные ресурсы: Гражданское строительство

БЕЗОННЫЕ ФУНКАННЫЕ ФУНКА используется для крепления объектов или конструкций к бетону.

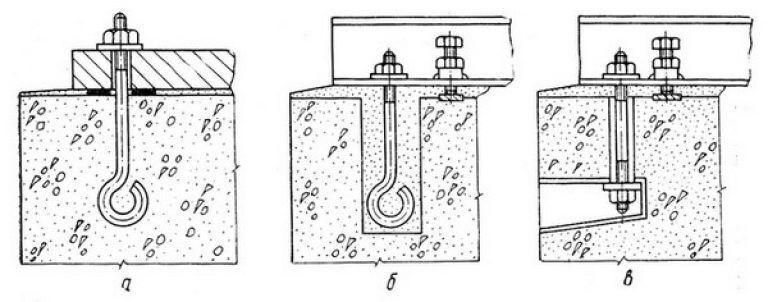

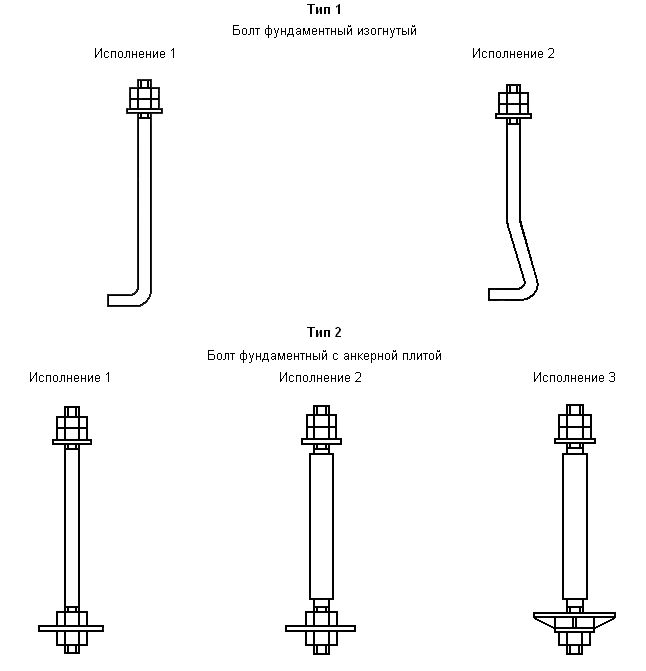

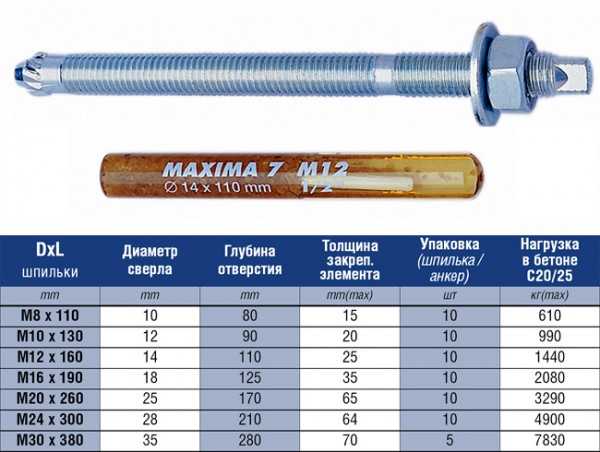

Простейший анкерный болт представляет собой закладной анкер. Как видно на рисунке 1, большинство конструкций состоят из стандартного болта с шестигранной головкой, который заливается во влажный бетон до того, как он схватится. Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с крюком на конце или какого-либо другого вида изгиба. Литые анкерные болты являются самым прочным типом крепежа, но заливка сложна, и они обычно используются только для тяжелых машин, установленных на заливных бетонных полах. Еще одним применением этого анкерного болта является соединение бетонного фундамента здания с его стеной. Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать анкерный болт и устанавливать его в бетон. Эти устройства в основном изготовлены из композитного пластика. После заливки и затвердевания бетона можно использовать только болты других типов — механические и эпоксидные. Эпоксидные болты самые прочные, но их установка может быть очень сложной, поскольку эпоксидная смола должна быть смешана в соответствии с точными спецификациями, отверстие должно быть очень чистым, и необходимо следить за временем схватывания. Кроме того, должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате чего большая бетонная плита раздавила автомобилиста.

Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, конструкторы часто упускают из виду важные моменты, касающиеся анкерных болтов, например, насколько они должны быть длинными и прочными, а также величину предварительного натяга. Анкерные болты, а также другие части опорной системы, такие как опорные плиты и подкладки, могут стать одной из основных точек отказа в новых строительных проектах. Выход из строя обычно происходит в течение первого года эксплуатации. В то время как количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента. На рис. 1 показаны хорошие и плохие проекты.

Длина: Короткие анкерные болты исторически вызывали проблемы в фундаменте компрессора. Часто возникают горизонтальные трещины в фундаменте. Лучшей практикой на сегодняшний день является их максимально длинная заделка в бетонном мате под бетонным фундаментом. Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество, заключающееся в добавлении эффекта пост-натяжения.

Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, не намного дороже, чем стальные вдвое менее прочные. Поскольку потребность в высоких зажимных усилиях для компрессоров признается, болты из легированной стали в соответствии с ASTM A-193 обеспечивают необходимую мощность без использования анкерных болтов большего размера.

Предварительная нагрузка: хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, опыт эксплуатации часто показывает, что для снижения смещения/вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, изначально заложенные в фундамент, не обладают повышенной грузоподъемностью, машина не будет работать так, как должна, или потребуется провести дорогостоящую модернизацию.

Опорные системы:

На рис. 2 показан ряд вариантов поддержки газового компрессора, от более старого метода заливки цементным раствором до новейшей технологии регулируемых опорных систем.

В настоящее время предпочтение отдается регулируемым опорам, поскольку они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени возникает при заливке цементным раствором. Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку раму можно повторно выровнять, чтобы скорректировать изменения выравнивания, которые происходят по мере нагрева оборудования в течение первых 100 часов его работы.

Затирка:

С момента внедрения эпоксидных заполнителей для заливки газовых компрессоров в 19 г. 57, использование цементных растворов, смешанных с водой, практически прекращено. Эпоксидные затирки прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

Несмотря на то, что цементный раствор не должен быть более прочным по прочности на сжатие, чем бетон под ним, хороший цементный раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает. По этой причине требуется только прочность на сжатие выше 5000 фунтов на квадратный дюйм и прочность на растяжение выше 1000 фунтов на квадратный дюйм. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и чрезмерно растрескивается в процессе эксплуатации. Почти все хорошие машинные растворы могут трескаться, поэтому требуются компенсаторы. Компенсационные швы должны быть размещены так, чтобы трещины не образовывались в зоне основной передачи нагрузки, примыкающей к анкерным болтам.

Ремонт фундаментов

Почти каждый фундамент двадцатилетней давности, спроектированный с минимальной заменой стальной арматуры, является кандидатом на замену или ремонт. Обычные методы ремонта включают удаление верхних слоев цементного раствора и бетона толщиной от 24 до 30 дюймов, отрезание и модернизацию анкерных болтов, добавление тяжелой арматуры в выкопанную зону и последующее натяжение при ремонте старого оставшегося бетона.

Чрезвычайно важно, что использовать для ремонта после натяжения, описанного выше. Если график работы позволяет от 21 до 28 дней, бетон на портландцементе является лучшим выбором. Если требуется продукт с 24-часовым отверждением, следует использовать модифицированный полимерами бетон. Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на квадратный дюйм и будет иметь незначительную ползучесть при типичных температурах фундамента компрессора.

В качестве ремонтного материала для глубокой заливки вместо удаленного бетона не следует использовать эпоксидный раствор, который используется в качестве окончательного покрытия поверх фундамента. Эпоксидные затирки — это именно то, что затирка предназначена для использования толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1 000 000 фунтов на квадратный дюйм до 2 500 000 фунтов на квадратный дюйм, причем более низкий диапазон является наиболее распространенным. Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в ​​два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы при обычных температурах фундамента достаточно ползучести, что может привести к смещению оборудования. Имели место катастрофические поломки машин в результате глубокой заливки эпоксидной смолы. Новый фундамент компрессора не должен проектироваться с верхней заливкой эпоксидной смолы толщиной 14 дюймов, а старый бетонный фундамент не должен ремонтироваться таким образом.

Помимо модернизированных анкерных болтов, также добавлена ​​регулируемая опорная система, облегчающая переналадку. На рис. 3 показан типичный проект ремонта фундамента.

Ссылки:

1. Пракаск, Шамшер и Виджай К. Пури, Основы для машин: анализ и проектирование, Серия Wiley в геотехнической инженерии.
2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, Информационный бюллетень по технологиям цементации, 1:12.

Факты о фундаментных анкерных болтах

Характеристики

Автор Марк Робинс Главный редактор Опубликовано 01 апреля 2019 г.

Фото любезно предоставлено Portland Bolt & Manufacturing

Прочность и прочность металлического здания зависит от прочности фундамента, на котором оно стоит. Фундамент обеспечивает устойчивость и предотвращает резкое движение здания, чтобы защитить здание и его содержимое от повреждений или разрушения. Для этой устойчивости колонны из конструкционной стали поддерживаются высокопрочными анкерными болтами, залитыми в бетон фундамента.

«Анкерные болты выполняют две функции, — говорит Александр Ньюман, инженер-криминалист из Бостона и автор книги под названием «Металлические строительные системы», выходящей уже в третьем издании. «Они помогают стабилизировать стальной каркас во время монтажа и могут передавать горизонтальные и вертикальные нагрузки от каркаса к фундаменту».

Большинство людей обычно думают, что фундамент или нижний колонтитул поддерживают здание. «В какой-то степени да, но основная причина больших цоколей и пирсов заключается в том, что они действуют как противовесы, утяжеляя здание и удерживая его на земле», — говорит Роберт Дж. Куорчер-младший, внешний менеджер по продажам, Mohawk. Construction and Supply Co. Inc., МакМюррей, Пенсильвания. «Металлические здания действуют как большие воздушные змеи при сильном ветре, и нижний колонтитул/фундамент является основной причиной, по которой они остаются на земле. Опоры и анкерные болты также связывают всю конструкцию здания воедино. Опоры и анкерные болты работают со стальной конструкцией, панелями и крышей, образуя единую конструкцию и систему».

Майк Стайбер, старший менеджер по механическим анкерным системам компании Simpson Strong-Tie, Плезантон, Калифорния, утверждает, что наиболее распространенным типом анкерных систем для бетона являются J-образные болты, залитые на месте. «[Они] позволяют устанавливать анкер после затвердевания бетона и обеспечивают большую гибкость в расположении анкера. Трудно определить правильное расположение закладных анкеров. Преимущество постустановленных анкеров в том, что место крепления можно определить после возведения рамы. Часто положение анкерного болта может сместиться во время заливки бетона, или его положение может быть трудно сохранить. Хорошим решением является использование постустановленных анкеров».

Фото любезно предоставлено Portland Bolt & Manufacturing

Ньюман считает, что в прошлом анкерные болты L- или J-образной формы были наиболее распространенными типами, но сегодня предпочтительным анкерным болтом является анкер с головкой, изготовленный из стали с полной или частичной резьбой. стержень с по крайней мере одной тяжелой шестигранной гайкой, расположенной сверху и снизу. «Анкеры с головкой лучше всего подходят для поддержки основных рам в металлических строительных системах, которые обычно оказывают значительные горизонтальные и подъемные силы на свои фундаменты. L-образные и J-образные болты по-прежнему могут использоваться в менее требовательных приложениях. Строительные нормы и правила по-прежнему позволяют использовать L- и J-образные болты для крепления колонн. Однако было показано, что эти типы болтов проблематичны при большой подъемной нагрузке, которая может возникнуть во время сильного урагана. Американский институт стальных конструкций (AISC) рекомендует в своем руководстве не использовать L- и J-образные болты «при наличии расчетного напряжения».

Портленд, шт. Орегон, компания Portland Bolt & Manufacturing, специализирующаяся на изготовлении анкерных болтов практически любого размера, марки и конфигурации. «Наиболее распространенными типами являются изогнутые анкеры, анкеры с головкой и анкерные стержни с гайками на обоих концах», — говорит Дейн Маккиннон, менеджер по обеспечению качества в Portland Bolt & Manufacturing. «Для меньших диаметров наиболее распространены анкеры с головкой и изогнутые, но по мере увеличения диаметра возможности изгиба и высадки становятся меньше, поэтому стержни с резьбой на каждом конце становятся более популярными. Кроме того, изогнутые и головные типы чаще встречаются в более низких сортах стали, тогда как высокопрочный материал чаще изготавливается в виде резьбы на каждом конце стержня».

Фото предоставлено Александром Ньюманом.

Анкерные болты, извлеченные из бетона. (Фото предоставлено Александром Ньюманом, PE; источник: OSHA, «Расследование обрушения системно-инженерного металлического здания 27 июля 2011 г. в Сан-Маркосе, штат Техас», январь 2012 г.)

Фундамент и болты

Установка болтов оптимизирована этап предварительного планирования, помогающий определиться с проектом фундамента. Quarture рекомендует провести тщательный анализ типа здания, географического положения (для определения погодных условий и почв) и геотехнологические исследования для определения возможного существования скальных образований.

«В полевых условиях расположение фундамента и анкерных болтов начинается с грубого наброска, чтобы выкопать фундамент и опоры/подушки», — добавляет он. «Более точная планировка происходит, когда нижний колонтитул и фундамент находятся ниже линии промерзания в северных регионах. Это предотвращает пучение холода и инея в земле, что приводит к набуханию земли под бетоном и возникновению проблем с бетоном и самим зданием. При проектировании более крупных зданий могут потребоваться дополнительные крепления фундамента, реализующие использование кессонов. Обычно их сверлят и заливают до раскопок, чтобы буровая установка могла получить доступ к точному местоположению кессона».

После того, как кессоны и земляные работы завершены, а также планировка, выполняется формирование нижнего колонтитула и опор. «Точное расположение анкерных болтов теперь указано с точностью до 1/8 дюйма», — говорит Кварчер. «Тесное сотрудничество с производителем здания имеет решающее значение для правильной планировки. Затем заливают бетон, дают ему застыть и вылечить. Опалубка снята, и сейчас можно завершить морозостойкую стену или рейку, если они не были выполнены с заливкой пирса/нижнего колонтитула. Обычно требуется, чтобы бетон выдерживался не менее семи дней, но разрывы образцов после заливки бетона иногда показывают, что бетон застыл до проектной прочности».

Источники в Peikko USA Inc., Ливан, Пенсильвания, Наиболее распространенная ошибка заключается в неправильном расположении анкерных болтов, будь то не на своем месте, слишком низко или слишком высоко. Когда это происходит, существует множество различных средств правовой защиты, одобренных AISC. Неуместные болты можно переместить, просверлив отверстия и добавив эпоксидные анкеры. Болты, залитые слишком низко, можно удлинить с помощью хомутов или приварных удлинителей, а слишком высокие болты можно обрезать и заново нарезать резьбу. или отрезать и добавить новые эпоксидные анкеры. В худшем случае, но иногда это необходимо, было бы отбойным молотком существующий бетон и повторная заливка правильно установленными болтами. Конкретное исправление в конечном итоге будет зависеть от потребностей и специфики работы.

Дейн Маккиннон, менеджер по контролю качества, Portland Bolt & Manufacturing, Портленд, штат Орегон, сообщает, что в США для установки анкерных болтов в фундамент рекомендуется использовать шаблон. «Когда стальная конструкция изготовлена, она имеет точную схему расположения болтов в нижних пластинах, с которой анкерные болты должны сойтись на этапе установки. Чтобы обеспечить правильную посадку, используйте шаблон с таким же расположением болтов, что и нижние пластины стальной конструкции. Проверьте расположение анкерной группы перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона. Все становится намного сложнее, если бетон затвердевает до того, как будет замечено смещение анкерной группы. Шаблон может быть изготовлен как из стального листа, так и из фанеры. Peikko использует 4-миллиметровую стальную пластину, вырезанную плазмой и снабженную отверстиями для гвоздей и установочными метками».

Фото любезно предоставлено Peikko USA Inc.

Фото любезно предоставлено Portland Bolt & Manufacturing собственно поместите анкерные болты. «Хороший геодезист стоит каждой копейки, которую ему платят», — говорит Куартьюр.

Ньюман говорит, что Кодекс стандартной практики AISC требует, чтобы полевое обследование мест установки анкерных болтов выполнялось до поставки стали. «Если это по какой-либо причине невозможно, задание по установке анкерных болтов должно быть поручено наиболее технически подкованному человеку на строительной площадке: прорабу или наладчику. Перекладывание этой работы на рабочих часто приводит к перекосам и дорогостоящим ремонтным работам».

Источники Peikko в США Для обеспечения точности и правильного расположения болтов используйте шаблон. «Проверьте расположение анкерной группы перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона. Если подрядчик использует «два на четыре» в качестве шаблона и прибивает болты в приблизительном положении, то при ходьбе по болтам во время заливки наверняка возникнут проблемы».

Newman предупреждает, что, хотя правильно изготовленный шаблон обеспечит правильное положение анкеров по отношению друг к другу, вся группа анкерных болтов может быть размещена неправильно. «Есть определенные допуски на их размещение, и при их превышении колонны не сядут на болты. Лучшей профилактикой является использование услуг технически грамотного персонала для установки анкеров. Еще одна распространенная ошибка — установка анкеров слишком низко, что также требует корректирующих работ».

Фото любезно предоставлено Simpson Strong-Tie

Хорошие базовые ориентиры

В обеспечении успешного фундамента на болтах участвуют производитель болтов, Международный строительный кодекс (IBC), монтажник и подрядчик по фундаменту. «Как и в любом строительстве, все начинается с хороших базовых показателей, с которыми все работают», — говорит Куартуре. «IBC регулирует требования. Коммуникация между установщиком фундамента и производителем здания должна быть кристально чистой. Прочность и глубина болта являются частью предварительного анализа и проектирования. Здесь происходит тяжелая работа. Если дизайн скоординирован и соблюдается, это упрощает работу».

Ньюман утверждает, что существует план установки анкерных болтов, который производитель металлических строительных систем обычно предоставляет для рассмотрения и утверждения инженером-строителем (SER), если таковой существует. «Иногда расчетные места расположения анкерных болтов указываются на контрактных чертежах, подготовленных ГЭЭ. Предполагая, что производитель металлоконструкций работает с этими контрактными чертежами, расположение анкерных болтов должно быть одинаковым. Проблемы, как правило, возникают, когда потенциальный владелец здания не пользуется услугами инженера-строителя и имеет дело напрямую с подрядчиком. В этом случае SER отсутствует».

Маккиннон считает, что четкая и лаконичная коммуникация, а также полная информация помогут всем сторонам получить то, что они хотят, и тогда, когда они этого хотят. «[Кроме того] слушайте своего инженера», — добавляет он. «Я не могу вам сказать, сколько раз к нам обращался кто-то, кто не хочет платить или ждать надлежащего продукта, и заменяет его чем-то более дешевым или более быстрым. Затем они расстраиваются, когда продукт отвергается. На карту поставлена ​​​​тонна ответственности, если вы сделаете несанкционированную замену. Многие пользователи просто предполагают, что чем сильнее, тем лучше, но это не так. Чтобы получить больше прочности, вы обычно отказываетесь от пластичности, и это не та сделка, которую вы хотите совершить, не выполняя проектные расчеты».
