Для чего используется анкер клиновой: Что такое анкер-клин и где его купить

особенности и применение в строительстве.

Содержание

• 1 Характеристика конструкции
• 2 Правильный подбор
• 3 Сфера применения
• 4 Принцип работы
  • 4.1 Монтаж
  • 4.2 Демонтаж
• 5 Аналогичные конструкции

Клиновые анкеры являются на данный момент популярными крепежными элементами, которые помогают при монтаже различных тяжелых деталей к бетонным или кирпичным стенам. Применяется клиновой анкер в различных сферах строительства, за счет чего является практически универсальной крепежной единицей.

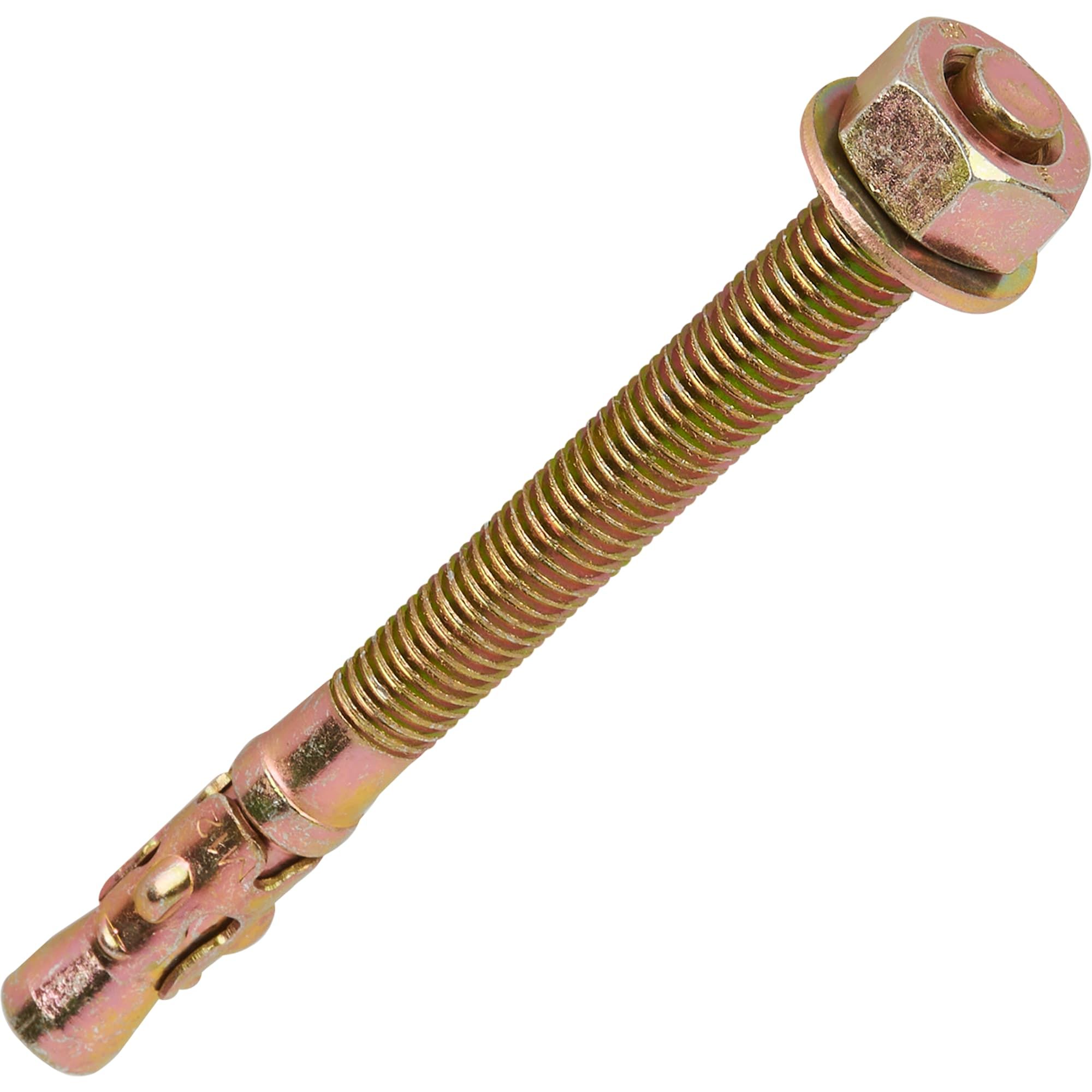

Внешний вид клинового анкера

Характеристика конструкции

Клиновой анкер представляет собой шпильку из углеродистой стали. С одного конца шпильки имеется резьба, с другого – расклинивающий механизм. Он представлен специальной муфтой, которая при расширении позволяет крепежу максимально закрепиться в основе. В отличие от аналогичных анкерных механизмов, клиновой тип крепежа лишен защитной «рубашки».

Клиновой анкер состоит из нескольких взаимосвязанных частей

При установке тяжелых предметов всегда высчитывается то давление, которое будет действовать на крепежный элемент. Это необходимо для того, чтобы рассчитать размер и количество анкеров для надежной фиксации. Все расчеты выполняются только по специальной таблице человеком, который имеет необходимый опыт. Здесь стоит учесть тот факт, что клиновой анкер в большинстве случаев берется чуть больше.

Размер изделия всегда выбит на гильзе. Для лучшего понимания, что представлен именно клиновой анкер, а не забивной, к примеру, на конструкции имеется маркировка WAM. Если маркировка отсутствует, то диаметр несложно измерить штангенциркулем.  К примеру, представим маркировку анкера 15*12*100 для бетона:

• 15 – показатель диаметра корпуса. Судя по этому критерию, выбирается сверло соответствующего размера;
• 12 – размер шпильки, которому должен соответствовать используемый гаечный ключ;
• 100 – длина самого анкера, которая подбирается в зависимости от толщины стены.

Правильный подбор

Немаловажной информацией при выборе анкеров является классификация. Итак, данные крепежные элементы делятся на несколько групп: каркасные, усиленные и стандартные со средними размерами.

Анкеры с разной длиной крепятся на соответствующую каждому типу глубину. Так, усиленный анкер с показателем длины 40 мм монтируется в отверстие, которое по глубине составляет не меньше 27 мм. Также важно принимать во внимание то, что длина анкера напрямую зависит от показателя толщины той части конструкции, которая будет закрепляться этим анкером.

По положениям Государственного стандарта минимальный показатель длины клинового анкера составляет 40 мм и становится больше при шаге в 5 мм. Максимальной длиной является 100 и более мм.

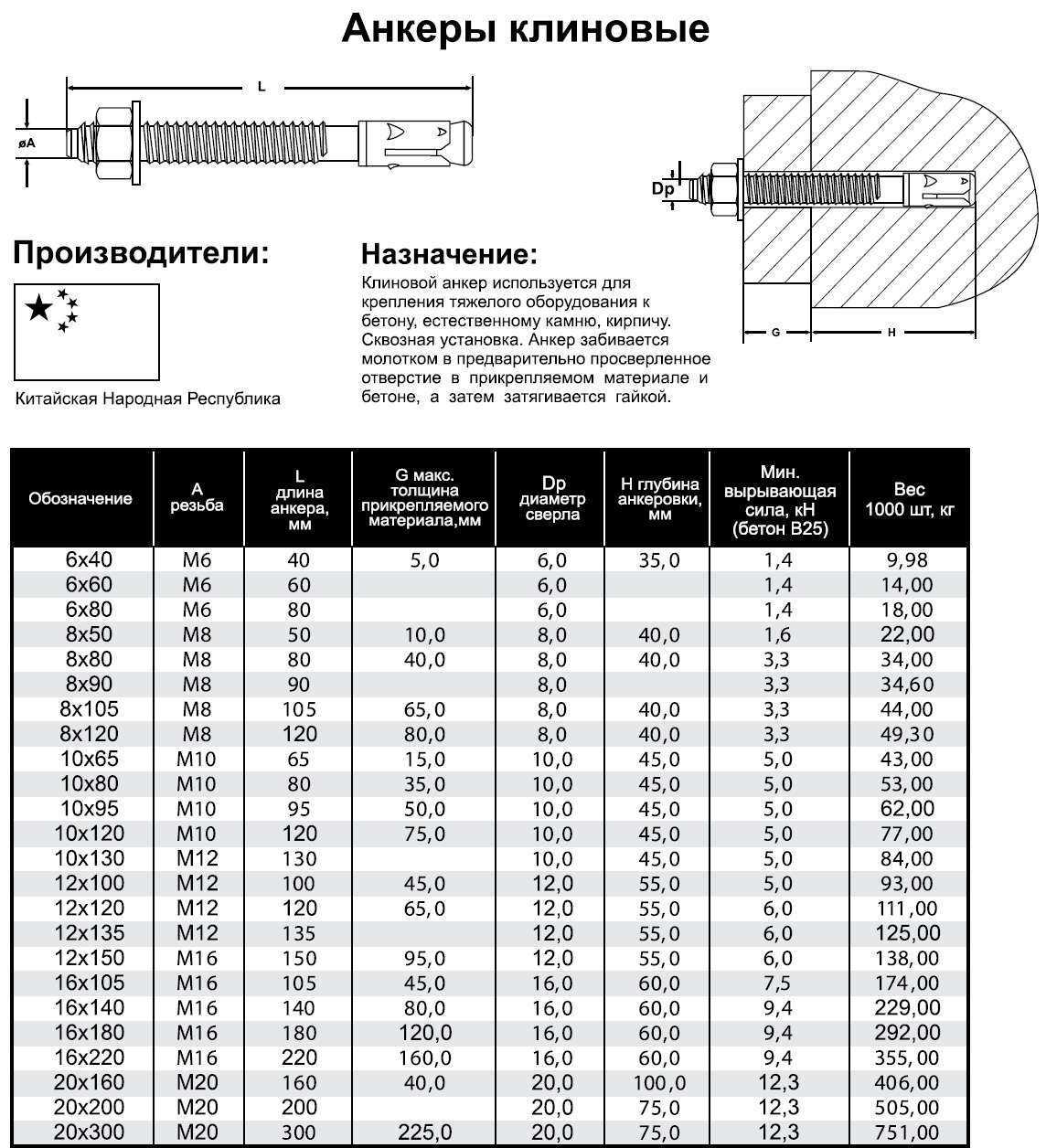

Таблица с показателями, нужными при монтаже анкеров клинового типа

Помимо длины принимаются в расчет и такие составляющие, как максимально допустимая рабочая нагрузка и максимальный показатель нагрузки на выравнивание. Они имеют зависимость друг с другом. Так, первый критерий для болта анкерного типа может превышать второй не более, чем а 25 %.

Для надежного монтажа тяжелых изделий необходимо верно высчитывать предельно допустимую нагрузку на анкер. Так, к примеру, если бетонная стена является довольно прочной, то и анкер для нее нужен усиленный.

Сфера применения

Клиновые анкеры выпускаются в большом ассортименте, среди которого мастер подбирает необходимый вариант крепежа. Такие конструкции применяются для закрепления изделий, имеющих большой вес. Это могут быть кондиционеры, трубные и кабельные магистрали, несущие консоли ограждения различных типов и прочее. Клиновой анкер позволяет повысить прочность соединений.

В частности, данный крепежный элемент применяется для прикрепления преимущественно металлических частей к бетонному, кирпичному, каменному или основанию из газоблока.

Принцип работы

Установка клинового анкера довольно проста, поэтому провести ее сможет даже тот, кто ранее с такими работами не сталкивался. Единственным затруднительным моментом может стать правильный подбор диаметра для отверстия.

Монтаж

Установка анкера клинового типа идет по следующему алгоритму:

1. На базовой поверхности подготавливается отверстие, диаметр которого совпадает с показателем поперечного размера анкера.
2. Удаление из получившегося отверстия пыли и раскрошившихся частиц основы. Не обязательно проводить зачистку максимально тщательно.
3. Установка анкера в отверстие путем забивания молотком.
4. Закрепление анкера в поверхности. Для этого гаечным ключом проворачивается конструктивная гайка на анкере. За счет этого шпилька перемещается по направлению вдоль продольной оси, а хвостовик открывает распорный механизм на конце. Это позволяет надежно зафиксировать крепление в стене и защитить его от проворотов.

Монтаж анкера клинового типа проводится в несколько шагов

Демонтаж

В процессе эксплуатации клинового анкера может возникнуть ситуация, когда нужно снять крепление. Если еще при установке известно, что клиновой анкер будет удаляться через некоторое время, отверстие под него делается больше, чем длина изделия.

Для снятия необходимо убрать установленный на анкер предмет, освободить его от верхней гайки и забить до упора так, чтобы конец его сравнялся со стеной. Если остается небольшое отверстие, то оно заделывается цементным раствором или шпатлевкой.

Аналогичные конструкции

Помимо анкеров клинового типа для крепежа конструкции используются следующие элементы, которые могут заменить представленный крепеж:

• стандартные анкеры – универсальный крепеж, который используется наиболее часто;
• стержневые фиксаторы для отверстий с большой глубиной;
• латунные анкеры;
• анкеры для монтажа на основе из фанеры или гипсокартона. С их помощью устанавливаются только конструкции, которые имеют небольшой вес;
• химические анкеры.

Выпускается масса различных конструкций анкеров, применяющихся в строительстве

Сейчас существует множество клиновых анкеров, среди которых несложно подобрать тот, что идеально подойдет по всем параметрам и надежно зафиксирует нужный предмет на поверхности.

Анкер клиновой желтопассированный М12х100. Анкер клиновый желтый цинк М12*100.

Артикул: 101006253

• Диаметр анкера: 12 мм
• Размер резьбы: М12

• Диаметр отверстия: 12 мм
• Глубина отверстия: 85 мм

• Нагрузка на вырыв: 5.6 кН
• Нагрузка на срез в бетоне: 6.3 кН

• Характеристики

Основные размеры

Размер резьбы

М12

Диаметр анкера

12 мм

Длина анкера (гильзы)

100 мм

Толщина прикрепляемого материала

15 мм

Размер шайбы

24 мм

Параметры установки

Диаметр отверстия

12 мм

Глубина отверстия

85 мм

Используемый ключ

19

Эксплуатационные характеристики

Нагрузка на вырыв

5. 6 кН

Нагрузка на срез в бетоне

6.3 кН

Применяется в материалах

полнотелый кирпич, бетон, природный камень

Общая информация

Материал анкера

углеродистая сталь

Покрытие анкера

желтопассированное гальваническое цинкование

Производитель

Китай (без бренда)

Вес

92.41 г

Класс прочности резьбового элемента

6.8

Другие размеры:

• М6х40
• М6х65
• М6х80
• М6х85
• М6х95
• М8х50
• М8х70
• М8х80
• М8х95
• М8х105
• М8х120
• М8х150
• М10х65
• М10х80
• М10х95
• М10х120
• М10х130
• М10х150
• М12х120
• М12х135
• М12х150
• М16х105
• М16х140
• М16х160
• М16х180
• М16х200
• М16х220
• М20х125
• М20х160
• М20х200
• М20х300
• М24х200
• М24х360

43,80 за штуку (10 штук в упаковке)

Наличие на складе в Санкт-Петербурге

в наличии

1 упаковка

послезавтра, 21. 06.2023

16 упаковок

43,20 за штуку (50 штук в упаковке)

Наличие на складе в Санкт-Петербурге

послезавтра, 21.06.2023

3 упаковки

Выбор правильного клинового анкера

Купить Клиновые анкеры Все размеры, материалы и длины

Нажмите здесь, чтобы распечатать таблицу прочности клинового анкера

Нажмите здесь, чтобы просмотреть таблицу расстояний между анкерами и краями

Вам поручено установить тяжелую технику, закрепить поручни или прикрепить несущие конструкции к бетонной стене. Как сделать так, чтобы объекты были надежно закреплены и оставались на месте даже при значительных нагрузках? Откройте для себя мир клиновых анкеров для бетона, надежного и универсального решения для крепления объектов к бетонным поверхностям. В этом сообщении блога мы рассмотрим все тонкости клиновых анкеров, включая их типы, области применения, процесс установки, несущую способность и соображения безопасности.

От понимания основных компонентов клиновых анкеров до их сравнения с альтернативными анкерами для бетона — это подробное руководство даст вам знания и уверенность в том, что нужно приступить к следующему проекту. Итак, являетесь ли вы опытным профессионалом или энтузиастом, давайте вместе отправимся в это увлекательное путешествие, чтобы раскрыть истинный потенциал клиновых анкеров, выбрав правильный клиновой анкер для ваших нужд.

Краткое содержание

• Клиновые анкеры предлагают универсальные, надежные и прочные решения для крепления тяжелых грузов к бетонным поверхностям.
• Выбор правильного клинового анкера требует тщательного учета таких факторов, как совместимость материалов, грузоподъемность и требования к установке.
• Для обеспечения безопасного использования клиновых анкеров необходимо соблюдать профессиональные методы установки.

Понимание клиновых анкеров: подробное руководство

Клиновые анкеры — незамеченные герои строительного мира, обеспечивающие надежное и прочное соединение между структурными элементами и бетонными поверхностями. Эти универсальные крепежные детали состоят из стержня с резьбой из углеродистой стали и стальной накладки или втулки, которые предварительно собраны в единое целое. Для завершения установки также потребуются гайка и шайба. Доступные в диаметрах от 1/4″ до 1-1/4″, клиновые анкеры обеспечивают стабильные показатели удерживания и пользуются популярностью благодаря простоте установки и высокой прочности на отрыв.

Обычно используемые для крепления тяжелых грузов в бетоне, клиновые анкеры обеспечивают различные применения, включая колонны из конструкционной стали, машины, оборудование, деревянный каркас, поручни и другие приспособления к бетонным поверхностям. Благодаря своей способности приспосабливаться к креплению от легких до тяжелых в монолитном бетоне, клиновые анкеры укрепили свое положение в качестве надежного и незаменимого решения в строительной отрасли.

Применение клиновых анкеров

Когда дело доходит до прочности и надежности, клиновые анкеры на голову выше остальных. Обладая большей предельной и допустимой грузоподъемностью по сравнению с анкерами-втулками, они занимают лидирующие позиции в мире крепежных изделий для бетона. Итак, строите ли вы небоскреб или устанавливаете перила, не ищите ничего, кроме клиновых анкеров, чтобы обеспечить надежное соединение, требуемое вашим проектом.

Преимущества использования клиновых анкеров

Что отличает клиновые анкеры от других бетонных анкеров? Во-первых, их превосходная и стабильная удерживающая способность в бетоне делает их популярным выбором среди профессионалов. Кроме того, их высокая прочность на выдергивание гарантирует, что ваш проект останется в безопасности даже в самых сложных условиях.

Процесс установки клиновых анкеров также не составляет труда. Просто просверлите отверстие соответствующего размера, вставьте анкер через отверстие приспособления в основной материал и затяните гайку, чтобы зафиксировать его на месте. Благодаря такому простому процессу вы сможете сосредоточиться на поставленной задаче, зная, что ваши клиновые анкеры обеспечивают надежную поддержку, необходимую вашему проекту.

Выбор правильного клинового анкера для вашего проекта

Выбор идеального клинового анкера для вашего проекта подобен установке идеального кусочка головоломки на место: если все сделано правильно, это создает гармоничное и надежное соединение. Для этого важно учитывать такие факторы, как совместимость материалов, грузоподъемность, диаметр анкера, длина анкера и длина резьбы. Кроме того, очень важно учитывать технические характеристики, включая длину, расстояние и установку.

Тщательно взвесив эти факторы и придерживаясь доступных изготовителем длин и диаметров для определенного типа анкера, вы будете на правильном пути к выбору правильного клинового анкера для вашего проекта. Помните, что успех вашего проекта зависит от выбора подходящего крепежа, поэтому найдите время, чтобы принять обоснованное решение, которое обеспечит безопасность и долговечность вашей конструкции.

Совместимость материалов

Когда дело доходит до выбора правильного клинового анкера, совместимость материалов играет решающую роль. Подобно мастер-ключу, отпирающему дверь, соответствующий анкерный клин должен быть совместим с основным материалом, таким как бетон, кирпич или камень. Различные типы анкеров предназначены для разных материалов, поэтому очень важно выбрать правильный вариант для вашего проекта.

Правильный диаметр и длина анкера зависят от используемого материала и требуемой несущей способности. Как правило, чем больше диаметр и длина, тем больше грузоподъемность. Всегда сверяйтесь с доступной длиной и диаметром производителя для конкретного типа анкера, чтобы убедиться, что вы делаете правильный выбор.

Выбрав клиновой анкер, совместимый с основным материалом, вы заложите основу для успешного проекта.

Требования к нагрузке

Стабильность вашего проекта зависит от требований к нагрузке вашего клинового анкера. Требования к нагрузке относятся к силе, которую должен выдерживать анкер, чтобы быть подходящим для конкретного применения. Для определения допустимой нагрузки используется метод расчета допустимых напряжений (ASD), в котором используется коэффициент преобразования безопасности, применяемый к среднему результату лабораторных испытаний для предельной нагрузки.

При выборе клинового анкера необходимо учитывать тип материала основания, требования к нагрузке, длину и диаметр анкера, а также минимальную требуемую заделку. Точно оценив требования к нагрузке, вы можете с уверенностью выбрать клиновой анкер, который обеспечит необходимую поддержку и устойчивость для вашего проекта.

Расстояние между якорями и расстояние до края

Щелкните здесь, чтобы получить подробную информацию о расстоянии между якорями клина и расстоянии от края.

Расстояние между клиновыми анкерами и расстояние до края являются важными факторами, которые следует учитывать при выборе правильного анкера для вашего проекта. Надлежащее расстояние гарантирует, что анкеры не нарушат структурную целостность основного материала.

Минимальное стандартное расстояние между клиновыми анкерами составляет 10 диаметров анкера с дополнительными 5 диаметрами анкера от неподдерживаемой кромки. Придерживаясь этих рекомендаций, вы сможете предотвратить расщепление плиты и сохранить структурную целостность вашего проекта.

Помните, что надежная и устойчивая конструкция зависит от правильного расстояния между клиновыми анкерами и расстояния до края.

Рекомендации по установке

Успех вашего проекта зависит от правильной установки клиновых анкеров. Подобно шеф-повару, тщательно следующему рецепту, вы должны придерживаться передовых методов установки клиновых анкеров, чтобы обеспечить надежное и долговечное соединение. Эти передовые методы включают бурение и подготовку отверстий, установку и заделку анкеров, а также затяжку и испытание под нагрузкой.

Соблюдая эти рекомендации по установке, вы не только обеспечите оптимальную работу своих клиновых анкеров, но и защитите себя и других от потенциальных опасностей, связанных с неправильной установкой. Так что засучите рукава и возьмите инструменты — пришло время овладеть искусством установки клиновых анкеров.

Сверление и подготовка отверстия

Сверление и подготовка отверстий являются неотъемлемой частью процесса установки, так же как закладка фундамента для прочного фундамента. Чтобы обеспечить правильное расширение и зацепление анкера, необходимо просверлить отверстие соответствующего размера с помощью перфоратора или перфоратора. На упаковке обычно указан диаметр отверстия анкера. Это видно и на самом якоре.

Кроме того, перед установкой анкера необходимо очистить отверстие от мусора и пыли. Это можно сделать с помощью пылесоса, сжатого воздуха или пылеудаляющего аппарата. Тщательно подготовив отверстие, вы проложите путь к успешной установке клинового анкера и надежному соединению между компонентами вашего проекта.

Размещение якоря и заделка

Теперь, когда вы просверлили и подготовили отверстие, пришло время разместить и закрепить анкер. Подобно ключу, скользящему в замке, анкер должен быть вставлен через отверстие приспособления в отверстие в основном материале. Вбейте анкер в бетон до или за пределы минимальной глубины заделки, чтобы обеспечить достижение опубликованных значений удерживающей способности.

Для надежного забивания клиновых распорных анкеров через приспособление в отверстие используйте молоток. Правильное размещение и заделка имеют решающее значение для достижения желаемой удерживающей силы и стабильности вашего проекта.

Надежно закрепив каждый анкер, вы можете быть спокойны, зная, что ваш проект построен на прочном фундаменте.

Затяжка и испытание под нагрузкой

Тщательно разместив и закрепив клиновые анкеры, пришло время затянуть их и испытать под нагрузкой. Затягивание бетонного клинового анкера приведет к тому, что он расширится и зацепится за бетон, обеспечивая надежную фиксацию. Для затягивания анкера рекомендуется использовать динамометрический ключ или аккумуляторный ударный гайковерт (для больших головок болтов).

Нагрузочные испытания — это процесс проверки того, что анкер может выдержать необходимую нагрузку путем приложения к нему нагрузки. Затягивая и тестируя клиновые анкеры под нагрузкой, вы обеспечите их оптимальную работу, а также безопасность и стабильность вашего проекта.

Когда каждый якорь надежно закреплен, ваша конструкция выдержит испытание временем.

Сравнение клиновых анкеров с альтернативными бетонными анкерами

Хотя клиновые анкеры являются популярным выбором для многих строительных проектов, важно рассмотреть альтернативные бетонные анкеры, чтобы определить лучший вариант для ваших конкретных потребностей. От анкерных гильз и шурупов Tapcon для бетона до рычажных болтов — каждый тип анкеров имеет уникальные преимущества и недостатки.

Сравнивая клиновые анкеры с альтернативными анкерами для бетона, вы можете принять обоснованное решение, которое наилучшим образом соответствует требованиям вашего проекта. В конце концов, ключ к успешному проекту заключается в выборе правильного крепежа, поэтому найдите время, чтобы изучить имеющиеся варианты и выбрать анкер, который обеспечит надежное соединение, требуемое вашим проектом.

Анкеры рукава

Анкеры-втулки — это тип анкеров, которые можно использовать для крепления объектов к бетону или кирпичу. Они состоят из болта с резьбой, гайки и втулки, которая расширяется при затягивании гайки. Втулочные анкеры более экономичны, чем щитовые анкеры, и их можно устанавливать в бетон или кирпич.

Тем не менее, анкерные втулки имеют свои недостатки. Они требуют отверстия большего диаметра, чем сквозные болты, и имеют меньшую удерживающую способность. При выборе между клиновыми анкерами и гильзовыми анкерами учитывайте требования к материалу, применению и нагрузке для вашего проекта, чтобы сделать лучший выбор.

Бетонные винты Tapcon

Шурупы для бетона Tapcon — еще одна альтернатива клиновым анкерам. Эти шурупы предназначены для легкого крепления в кладочных материалах, таких как бетон, бетонные блоки и кирпич. Они просты в установке и не требуют пластиковых анкеров.

Хотя шурупы Tapcon для бетона являются удобным вариантом, они могут сломаться или срезаться, если приложить чрезмерный крутящий момент или если в отверстии скопится пыль. При сравнении клиновых анкеров и шурупов Tapcon для бетона внимательно изучите требования к нагрузке и совместимость материалов для вашего проекта, чтобы принять обоснованное решение.

Тумблерные болты и другие анкеры

Шатунные болты — это анкеры, которые используют полую полость в шлакоблоках. Они работают, сжимая крылья якоря вместе, складывая их до наиболее компактного размера, вставляя крылья через отверстие в полое пространство, где они будут расширяться, а затем затягивая болт. Болты с защелкой — это высоконадежные анкеры, которые могут обеспечить надежное соединение для вашего проекта.

Другие анкеры включают лаговые щиты, пластиковые анкеры и свинцовые щиты, которые расширяют металл или пластик, заклинивая его на месте. При выборе правильного анкера для вашего проекта учитывайте конкретные требования и ограничения вашего приложения и сравнивайте характеристики каждого типа анкера, чтобы определить наилучший вариант.

Соображения безопасности и средства индивидуальной защиты (СИЗ)

Безопасность имеет первостепенное значение при работе с бетоном и установке клиновых анкеров. В бетоне присутствует канцерогенный диоксид кремния, поэтому очень важно использовать соответствующие защитные средства, такие как перчатки, защитные очки и респиратор, чтобы защитить себя и других.

В дополнение к средствам индивидуальной защиты необходимо соблюдать безопасные методы установки, чтобы обеспечить успех вашего проекта и благополучие всех участников. Соблюдая правила техники безопасности и передовой опыт, вы можете уверенно ориентироваться в мире клиновых анкеров и создавать надежную и стабильную конструкцию, которая выдержит испытание временем.

Безопасные методы установки

Чтобы гарантировать безопасную установку клиновых анкеров, необходимо надевать защитные очки, очищать анкерные отверстия перед установкой, следить за тем, чтобы размер анкера соответствовал условиям применения, и использовать надлежащие методы сверления. Кроме того, повредите резьбу над гайкой после того, как клиновой анкер будет установлен в бетоне, чтобы он стал надежной застежкой.

Соблюдение коэффициента безопасности 4:1 или 25% считается безопасной рабочей нагрузкой, а минимальная заделка для удовлетворительной работы анкера составляет 4-1/2 диаметра болта.

Следуя этим безопасным методам установки, вы можете защитить себя и других, обеспечив успех своего проекта.

Краткое содержание

От понимания основ клиновых анкеров до изучения нюансов их установки — мы рассмотрели все тонкости этих мощных креплений. Мы рассмотрели различные области применения, преимущества и критерии выбора клиновых анкеров, а также сравнили их с альтернативными анкерами для бетона. Кроме того, мы подчеркнули важность соображений безопасности и средств индивидуальной защиты для обеспечения благополучия всех участников проекта.

В заключение, клиновые анкеры являются важным компонентом в строительной отрасли, обеспечивая надежное и прочное соединение между элементами конструкции и бетонными поверхностями. Понимая их свойства, выбирая правильный анкер для вашего проекта и придерживаясь передовых методов установки и безопасности, вы можете создать стабильную и прочную конструкцию, которая выдержит испытание временем. Так что идите вперед и стройте с уверенностью, зная, что клиновые анкеры прикроют вашу спину.

Часто задаваемые вопросы

Клиновой анкер какого размера следует использовать?

Исходя из данного совета, следует использовать клиновой анкер длиной, равной сумме толщины закрепляемого материала, плюс минимальная заделка, плюс место для гайки и шайбы.

Эту длину следует определить перед установкой, чтобы убедиться, что длина анкера достаточна для обеспечения необходимой удерживающей силы.

Какой длины должен быть клиновой анкер для 2×4?

Для 2×4 рекомендуемая длина клинового анкера должна составлять 4-1/4 дюйма, что равно толщине доски плюс минимальные требования к заделке плюс место для гайки и шайбы.

Эта длина обеспечивает надежную посадку анкера в материале, а также правильную посадку гайки и шайбы.

Сколько фунтов может удерживать клиновой анкер 3,8?

Этот клиновой анкер 3/8 способен удерживать от 686 фунтов до 139 фунтов.4 фунта в зависимости от давления бетона на квадратный дюйм, что делает его отличным выбором для тяжелых условий эксплуатации. Он прост в установке и может использоваться в самых разных целях, от крепления поручней до крепления тяжелого оборудования. Анкер изготовлен из высококачественной стали и устойчив к коррозии, что обеспечивает длительный срок службы анкера.

Какой вес может выдержать 1 4 клиновой анкер?

Клиновой анкер 1/4 способен надежно удерживать до 392 фунтов в бетоне с давлением 4000 фунтов на квадратный дюйм, что делает его отличным выбором для большинства работ по анкеровке легких и средних нагрузок.

Он предназначен для использования в залитом бетоне и легко устанавливается с помощью перфоратора и соответствующей насадки. Он также устойчив к коррозии, что делает его отличным выбором для наружного применения.

Клиновые анкеры какого размера мне нужны?

На основании предоставленной информации вам необходимо рассчитать минимальную длину клинового анкера, добавив толщину закрепляемого материала, минимальную заделку, а также толщину гайки и шайбы.

Это определит размер клинового анкера, необходимого для вашего проекта.
