Для чего арматура в бетоне: зачем и как армировать фундамент

выбор, подготовка и пути создания сетки

Содержание

• 1 Бетон и сталь – их соотношение
• 2 Правила железобетонных материалов
• 3 Выбор стальной арматуры
• 4 Подготовка стержней к связке
• 5 Пути создания сетки
  • 5.1 Связка
  • 5.2 Сварка деталей
• 6 Поведение железобетона
• 7 Заключение

Железобетон – это один из самых старых стройматериалов. Несмотря на период использования больше одного века, он применяется и сегодня. Это можно объяснить наличием в нем арматуры, которая повышает прочность железобетонных объектов. Железобетонные постройки приобретают все большую популярность как в промышленном строительстве, так и бытовом. Именно его использование в разных направлениях делает железобетон лидером среди подобных материалов. Давайте попробуем выяснить в чем же заключается суть арматурной работы в бетоне, ее предназначение и особенности.

Бетон и сталь – их соотношение

Каждая строительная компания имеет уникальное соотношение армирующего и бетонного материалов, установленное на практике. Это объясняется рядом преимуществ их сочетания. Среди них можно выделить:

• повышение эксплуатационных свойств конструкции в результате объединения;
• повышение свойств прочности бетона под воздействием стали;
• крепость материала зависит от его возможности сдвига, растяжения и оказанного давления на материал.

Бетон имеет высокие показатели прочности на сжатие. В случае больших нагрузок применение железобетона обязательно. Растяжение стали не влияет на ее прочность. Вследствие этого, возможно строительство высокопрочных конструкций. Связь между бетонным раствором и сталью играет главную роль в определении крепости постройки. Сжатие бетона определяет уровень его прочности. Исходя из этого, железобетон обязательно применяется во избежания разрушения стен под действием нагрузок.

Вернуться к оглавлению

Правила железобетонных материалов

С целью полного соответствия конструкции установленным требованиям, стальные и бетонные материалы должны тесно взаимодействовать между собой. Этот процесс происходит в ходе их адгезии, вследствие чего бетонная смесь затвердевает. В случае слабого сцепления происходит скольжение арматуры в бетоне, и как результат, конструкция рушится.

С целью повышения адгезионных свойств, поверхность прутьев оборудуется специальными выступами. Данная процедура происходит либо во время проката, либо в ходе сплющивания двух стержней перпендикулярно по отношению друг к другу с применением специального оборудования.

Кроме того, на концах арматурных стержней оборудуются крюки для еще большего сцепления. Металлические сетки и каркасы имеют более надежное сцепление с бетоном благодаря неподвижности отдельных стержней.

Перед использованием должна быть проведена полная очистка арматуры от загрязнений и ржавчины, поскольку они препятствуют адгезии.

Обязательным условием для предотвращения появления ржавчины является создание плотного и толстого бетонного слоя вокруг каждого за прутьев. Бетон, который расположен между сеткой и поверхностью строения, работает в качестве защиты не только от арматурного ржавления, но и обеспечивает ее огнеупорность. Данное свойство возможно в случаях применения плотного бетона, который не пропускает воздух.

В случае несоблюдения нужной толщины слоя защитного бетона возможна потеря огнеупорности материалов и появления ржавчины на армирующей сетке. В свою очередь, слишком толстый защитный слой приведет к снижению прочности строения вследствие смещения арматуры.

Следует отметить, что железобетон не теряет свои качества в случае перепадов температуры. Бетон и арматура обладают почти одинаковым температурным коэффициентом расширения, что позволяет им одновременно удлиняться или укорачиваться при повышении или понижении температуры соответственно.

Вернуться к оглавлению

Выбор стальной арматуры

Железо и бетон – основные составляющие железобетона. Существуют некоторые правила выбора материалов, которые обязательны к выполнению. Согласно этим правилам, арматура может быть создана из таких стройматериалов, как:

• сталь мягкой прочности;
• высоко- и среднеуглеродистая сталь;
• проволока из стали, созданная в ходе холодной протяжки.

Перед выходом в эксплуатацию стержни проходят процедуры по повышению прочности и холодному свертыванию. Обязательной особенностью металла должно быть наличие поверхности с неровностями и зазубринами. Это служит дополнительным сцеплением металла и бетона.

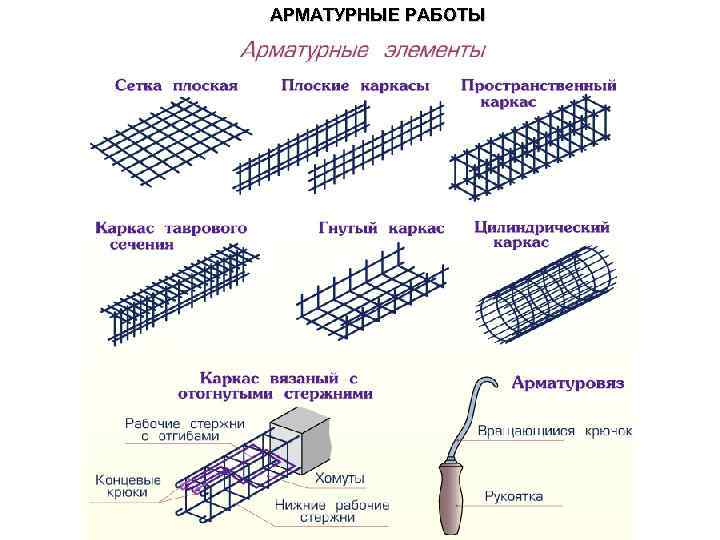

После соединения стержней под углом 90 градусов, они образуют армирующую сетку. Процесс соединения происходит с применением сварочных агрегатов или вязки. Расположение сетки также имеет особенности, она должна покрывать всю площадь железобетонного объекта.

Выделяют еще один вид арматуры под названием листовая. Этот материал являет собой стальной лист, который превращается в своего рода сетку путем прорезания на нем отверстий. Правила расположения листа идентичны вышеупомянутым правилам расположения сетки. Данная арматура применяется в бетонных плитах перекрытий и стен конструкции.

Вернуться к оглавлению

Подготовка стержней к связке

Работа по арматуре – сложный и длительный процесс. Перед его проведением необходимо подготовить и проверить стержни. Они обязаны быть пригодными к использованию и прочными. После того, как вы убедитесь в качестве материала, можно приступать к работе.

В первую очередь происходит проверка стали на наличие коррозии и соответствие параметрам и свойствам. Следует обязательно учитывать физические дефекты. К расположению сетки в бетоне следует подходить ответственно, поскольку даже небольшое отклонение может привести к необратимым последствиям.

При проверке учитывается сильная разрушающая коррозия стержня. В случае если ржавчиной покрыты небольшие участки прутьев, арматура может быть использована. Однако обработка антикоррозийным раствором такого металла обязательна.

Следующий этап — сгибание стержня. Это необходимо при армировании сложных конструкций, что будут оборудоваться в бетон. Данная процедура проводится при помощи специальных станков. После окончания подготовительных процедур создается арматурная сетка путем связки или сварки. Сетка создается при помощи таких материалов, приспособлений и правил:

• прутья из стали – подготовленные, проверенные и по необходимости изогнутые;
• проволока из металла – при создании сетки путем связки;
• аппарат для сварки – при изготовлении арматуры путем сварки;
• ровная поверхность – в случае сдвига связки или сварки возможно нарушение конструкции;
• механизм для подъема – используется при закреплении конструкции из стали;
• ограничительные приспособления и прокладки – контроль за соблюдением ровной связки и предотвращают смещение арматуры.

Вернуться к оглавлению

Пути создания сетки

Специалист работает с арматурой, а именно ее креплением путем сварки или вязки.

Вернуться к оглавлению

Связка

Этот способ применяется чаще. Это объясняется небольшими финансовыми затратами. В то же время соединительные качества от этого ухудшаются. Однако это не мешает связке быть популярной. Связка происходит отдельно от установленной опалубки. Связка должна проделываться на ровной поверхности во избежание смещений. Для соблюдения ровности применяются прокладочные и ограничительные материалы. Их устанавливают в процессе соединения прутьев.

Крепление должно производиться тщательно и аккуратно, поскольку исправить неточности крайне сложно. Это возможно лишь путем разбора секции арматуры и повторной связки. Вязка может производиться различными материалами. Наиболее распространенным среди них является мягкая, но в то же время прочная металлическая проволока. Кроме того, возможно применение пружинных креплений. Благодаря им крепление происходит быстрее.

Для достижения качественного сцепления с бетоном необходимо правильно рассчитать толщину бетонного слоя, который накладывается поверх сетки. Этот слой защищает арматуру от негативного воздействия воздуха и влаги. Следует подходить ответственно к определению толщины защитного пласта бетона.

Вернуться к оглавлению

Сварка деталей

Еще одним способом конструирования армирующего материала является сварка. Ее популярность объясняется повышенными прочностными качествами, которые положительно сказываются на свойствах железобетона.

Наиболее часто применяется электродуговая сварка. Ее простота и качество являются главными особенностями материала. Сварка может проводиться внахлест под углом или на одной прямой путем соединения двух стержней. Первый способ не требует особого контроля. А второй необходимо контролировать для достижения нужной прочности. Преимущества сварки:

• соединение внахлест необязательно;
• поперечное сечение соединений уменьшается;
• каркас обладает высокой жесткостью.

Это список не исчерпывающий. Стыки стержней необходимо зачистить перед началом работ. Поверхность должна быть обязательно ровной или обработанной для сварки конкретного типа сечения прутьев. На практике часто применяется оборудование, контролирующее горизонтальное и вертикальное расположение стержней.

Контроль за качеством работы должен проводиться на всех этапах и при любом виде работ. Нельзя не упомянуть предварительное сваривание для проверки материала. Данная процедура осуществляется путем сваривания нескольких прутьев и их проверки на прочность.

Вернуться к оглавлению

Поведение железобетона

Каждая конструкция имеет свои особенности, которые являются ключевыми при создании железобетона. Так, давление на балку не является одинаковым. Ее нижняя часть всегда подвержена растяжению. Поэтому арматура должна применяться именно в этом месте.

После армирования давление на балку будет неизменным. Однако благодаря стали, прочность бетона повышена. Сталь обеспечивает сопротивление бетона нагрузкам. Бетонная плита имеет особенности. Опирание этого элемента конструкции может происходить двумя или даже четырьмя ее сторонами. Самое большое растяжение происходит в средине плиты. Исходя из этого, арматура оборудуется с двух сторон плиты.

Вернуться к оглавлению

Заключение

Армирование бетона – это лучшее средство для повышения прочности бетона. Оно помогает добиться надежности конструкции при самых больших нагрузках. От выбора материала зависит качество результата.

Правильное построение схемы работы обеспечит железобетон со всеми надлежащими свойствами.

Арматура для бетона: виды, расход, применение

Тяжелый бетон это прочный материал, который обладает высокой «несущей» способностью «на сжатие». В то же время его способность воспринимать растягивающие и изгибающие напряжения оставляют желать лучшего.

СодержаниеСвернуть

• Арматура под бетон: виды и классификация
• Сколько арматуры нужно на куб бетона
• Образец расчета арматуры для фундамента
• Немного математики
• Заключение

Поэтому для обеспечения стойкости сооружений ко всем видам механических нагрузок применяется арматура для бетона, закладываемая сооружение на этапе подготовки к заливке. Бетон без арматуры может воспринимать лишь незначительные нагрузки на изгиб и растяжение. При превышении определенной величины, измеряемой в МПа или кгс/см2 конструкция начинает идти трещинами или полностью разрушается.

Арматура под бетон: виды и классификация

Арматура, применяющаяся в современном строительстве, классифицируется в соответствии со следующими факторами:

• Материал изготовления – углеродистая сталь или стеклопластик.
• Технология производства и физическое состояние: стержневая, канатная и проволочная.
• Вид профиля сечения: круглый, гладкий или рифленый.
• Работа арматуры в бетоне: напрягаемая или ненапрягаемая.
• Назначение: рабочая, распределительная и монтажная.
• Способ установки: сварная или связанная мягкой стальной, медной или алюминиевой проволокой.

Также армирование бетона арматурой может быть иметь поперечный или продольный характер:

• Поперечное армирование исключает образование наклонных трещин от скалывающих механических нагрузок и связывает бетон сжатой зоны с арматурой в «растянутой» зоне.
• Продольное армирование воспринимает нагрузку на «растяжение» и препятствует возникновению вертикальных трещин в нагруженной зоне.

Какой вид, тип, диаметр и количество арматуры использовать в каждом конкретном случае, указывается в проектной документации на то или иное здание или сооружение. Тем не менее, многих застройщиков, которые возводят дома, и сооружения без проекта интересует распространенный вопрос: какой расход арматуры на 1 м3 бетона необходимый для обеспечения долговечности сооружения. Рассмотрим расход арматуры на куб бетона подробнее.

Сколько арматуры нужно на куб бетона

Этот законный вопрос задают себе многие застройщики частных и дачных домов, возводящих объекты капитального строительства без разработки дорогостоящего проекта.

При определении количества арматуры на куб бетона учитываются следующие факторы: условия эксплуатации в конкретном регионе России (состояние грунта, глубина промерзания почвы и высота стояния грунтовых вод), вес сооружения, тип конструкции и технические характеристики доступной арматуры.

Приблизительные нормы расхода стального армирования диаметром 12 мм на ленточный фундамент частного дома следующих габаритов 9х6 метров – 18,7 кг на 1 м3 тяжелого бетона.

Отмечая, что расчет характеристики – расход арматуры на м3 бетона должен производиться в каждом конкретном случае индивидуально. В соответствии с требованиями действующего нормативного документа СНиП 52-01-2003, в общем случае количество продольной арматуры не может быть меньше 0,1% от площади поперечного сечения конструкции.

В качестве примера рассмотрим сечение ленточного фундамента частного дома высотой 1 метр и шириной 0,5 метра.Для его усиления потребуется 1х0,5= 0,05 м2 арматуры соответствующего сечения.

Абстрагируясь от нормативных документов регламентирующих количество арматуры на 1 м3 бетона, сообщим читателям этой публикации практические нормы расхода, обеспечивающие высокий уровень прочности и долговечности частного здания.

Образец расчета арматуры для фундамента

Правильно уложенная на фундамент рабочая арматура увеличит его прочность на разрыв и изгиб. Есть еще и вспомогательная арматура, устанавливаемая вертикально. Она обеспечивает прочностью на срез.

В обоих вариантах используются различные виды армирования, что следует учитывать:

• Первые шаги начинаются с того, что по периметру опалубки, собранной в ленточном котловане, вбиваются вертикально прутья. При этом выдерживаются одинаковые расстояния между стержнями – 50-80 см. Диаметр самой арматуры находится в пределах 0,8-1 см, а высота прутьев равна глубине котлована.
• К вспомогательным прутам вяжут внизу и вверху горизонтальные пояса, количество прутьев в которых выбирают с учетом рекомендаций, приведенных в таблице:

При достаточно глубоком котловане допускается в горизонтальных поясах прокладывать по четыре прута.

• Расстояние от наружного края пояса до оконечной точки вертикального стержня не должно превышать 10 см.
• Чтобы армировочный каркас был единой неподвижной конструкцией, особое внимание нужно уделять соединению углов. Здесь лучше использовать систему перекрестных лент, объединив между собой пруты двух горизонтальных поясов. Не помешает для усиления углов и использование арматурной сетки.

Нужно взять во внимание и такой момент – арматура для ленточного фундамента не должна ложиться на землю. Рекомендуется использовать бетонную подложку. До того, как будет выполняться окончательная сборка каркаса, делают первую заливку толщиной в 5-7 см. Когда бетон застынет, можно выполнять сварку (или привязку) друг с другом нижнего и верхнего поясов.

Немного математики

До того, как приступать к укреплению ленточного фундамента, необходимо произвести расчет арматуры. Это позволит заранее запастись нужным количеством материала и выбрать правильные параметры.

Сначала рассматривают схему будущего дома, чтобы определиться с количеством лент под фундамент. У стандартного здания четыре наружные стены и несколько внутренних (в нашем случае пусть будет две несущих), значит, всего лент фундамента – шесть.

Математические вычисления можно рассмотреть на конкретном варианте.

К примеру, строится дом квадратного типа с длиной стены 10 м. Количество прутьев в каждом из основных поясов берется по 2. В данном случае расчет арматуры будет выглядеть так:

1. Длина дома умножается на количество лент и количество прутьев в двух поясах:
   10 х 6 х 4 = 240 м – общая длина основной арматуры с прутьями d=12 мм.
2. К периметру дома прибавляют длину внутренних стен (допустим, каждая по 10 м):
   40 + 2 х 10 = 60 м – общая длина ленты.
3. Предыдущий параметр умножают на 5,4 – средний коэффициент на каждый метр ленты:
   60 х 5,4 = 324 м – общая длина вспомогательной арматуры

Расчет производился для ленты высотой 80 см и шириной 40 см. Математические действия достаточно просты, так что рассчитать нужное количество прутьев не составит труда.

Если идет речь о фундаменте, то это арматура диаметром не менее 12 мм сваренная или связанная в формате ячейки габаритами 50х50 миллиметров. Стены здания из бетона допускается армировать в продольном направлении с шагом 0,4-0,5 метра. При этом сцепление арматуры с бетоном обеспечивается ее конструктивными особенностями – продольным и поперечным рифлением.

Заключение

В заключение повествования стоит отметить, что системных рецептов по армированию конструкций приемлемых для всех возможных случаев нет и не может быть. Частный застройщик, принимающий решение, сколько арматуры на 1 м3 бетона должен руководствоваться климатическими условиями и массой планируемого сооружения.

Это переменные величины, нуждающиеся в уточнении в каждом конкретном случае строительства здания и сооружения.

Что такое железобетон? — Определение из Trenchlesspedia

Последнее обновление: 9 декабря 2017 г.

Железобетон — это композитный материал, в бетон которого встроена арматура (обычно стальная арматура), чтобы компенсировать относительно низкую прочность бетона на растяжение и пластичность. Это позволяет использовать железобетон в строительстве, которое в противном случае было бы непригодно для простого бетона, например, для длинных пролетов и тонких профилей. Эта форма бетона часто используется в бестраншейных приложениях для укрепления и других нужд армирования.

Другие типы арматуры для бетона включают предварительно напряженную проволоку и пряди, сварные ткани и маты, а также различные типы волокон.

Реклама

Железобетон был изобретен французским садовником Жозефом Монье и с тех пор произвел революцию в использовании бетона в строительстве.

Обычный бетон прочен на сжатие, но имеет незначительную прочность на растяжение. Поэтому стальные арматурные стержни (также называемые арматурными стержнями) помещаются в зону растяжения бетонного элемента. В дополнение к увеличению прочности на растяжение армирование также можно использовать для увеличения прочности элемента на сдвиг и предотвращения растрескивания из-за усадки и изменений температуры.

Факторы, влияющие на прочность железобетона, включают:

• Прочность бетонной смеси на сжатие
• Прочность арматурной стали на растяжение
• Прочность связи между арматурой и бетоном
• Прочность бетона в данной среде.

Реклама

Синонимы

Арматура Железобетон

Поделись этим термином

Связанные термины

• Бетон, армированный стекловолокном
• Монолитный бетон
• Бетон для заливки на месте
• Сегментные бетонные туннельные вкладыши

• Композитные материалы
• Кажущаяся прочность на растяжение
• Трещины

Связанное Чтение

• Сталь или бетон для временного бестраншейного крепления?
• Типы временных опор для бестраншейных проектов
• Срок службы стальных, глиняных, пластиковых и композитных труб
• Давление: почему это ключ к предотвращению непреднамеренных возвратов
• Экологическая инспекция: новая норма для бестраншейных проектов
• Ключевые принципы эффективного контроля твердых частиц

Теги

Актуальные статьи

Бестраншейная реабилитация

5 лучших способов соединения труб, на которые всегда можно положиться

Бестраншейное строительство

Понимание 4 этапов исследования места

Бестраншейная реабилитация

Как узнать, есть ли в вашем доме асбестоцементные трубы

Бестраншейное строительство

Все, что вам нужно знать о подъеме труб

Когда следует использовать железобетон? — EKA Concrete

Бетон обладает высокой прочностью на сжатие, что означает, что на него можно воздействовать достаточно тяжелыми нагрузками без разрушения или признаков усталости. Сталь прочна по-другому. Он обладает высокой прочностью на растяжение, поэтому может противостоять огромным боковым силам, которые могут разорвать другие материалы. Вставьте стальные стержни в бетон, и вы получите железобетон, высоконадежный строительный материал, сочетающий в себе лучшие элементы обоих материалов.

Изобретение железобетона произвело революцию в строительной отрасли в 19 веке и позволило возвести первые небоскребы, такие как Флэтайрон-билдинг, в Нью-Йорке, где они стоят и по сей день. Если бы небоскребы были построены из чистого бетона, они были бы уязвимы для сил растяжения, вызванных землетрясениями и сильными ветрами.

Для чего используется железобетон?

Железобетон используется для крупномасштабного строительства, например, мостов, плотин, опор, высотных зданий и стадионов. Чаще всего он используется в домашнем строительстве для фундаментов и фундаментов небольших жилых домов. Его прочность на сжатие и растяжение означает, что он может выдержать вес дома, построенного на нем, и силы, создаваемые весом дома.

Вот причины широкого применения железобетона:

1. Железобетон обладает высокой огнестойкостью и стойкостью к атмосферным воздействиям

2. Железобетон универсален и может принимать практически любую форму, необходимую для строительства

3. Железобетон имеет очень низкие эксплуатационные расходы

4. Железобетон устойчив к атмосферным воздействиям и влаге; вот почему это предпочтительный материал для плотин, опор и фундаментов

5. Железобетон более рентабелен, чем аналогичные стальные конструкции

6. Железобетон требует менее квалифицированного труда при возведении большой конструкции

Существует несколько потенциальных недостатков при использовании железобетона, и принимаются все меры, чтобы свести их к минимуму. Большинство из них применимы только для строительства больших конструкций, но вот некоторые из них, которые могут представлять интерес:

1. При использовании железобетона необходимо тщательно учитывать относительно низкое отношение прочности на растяжение к прочности на сжатие

2. Колонны, построенные с использованием железобетон занимает большую площадь, чем его стальные аналоги

3. Усадка бетона может вызвать трещины, которые не являются структурными проблемами, но неприятны с эстетической точки зрения

4. Обработка погодными условиями необходима, чтобы бетон не поглощал слишком много воды

Железобетон явно имеет преимущество по сравнению с другими материалами . Его рентабельность, простота в работе и универсальность означают, что каждый поставщик качественного бетона обладает обширными знаниями и опытом работы с этим композитным материалом. При создании конструкции, которая должна выдержать испытание временем, вы не ошибетесь с бетоном, а с железобетоном вы просто не ошибетесь.

EKA Concrete уже более 20 лет поставляет товарный бетон в Сассекс, Суррей и Кент. Наш опытный персонал доставляет бетон на площадки для фундаментов и фундаментов как для коммерческих, так и для домашних клиентов, предлагая ряд вариантов, отвечающих вашим строительным потребностям.
