вес, толщина, максимальная длина и другие параметры для расчетов

Зачем и как определять вес арматуры

Большинство частных застройщиков задавались вопросом, сколько весит арматура 12 мм один метр – именно она чаще всего применяется для заливки фундаментов, монолитных стен подвалов, армопоясов. Ответ на него помогает решить как минимум две задачи.

• Определение грузоподъемности транспортного средства, необходимого для доставки материалов на строительную площадку.

Не все застройщики пользуются услугами доставки, и не все мелкие продавцы такую услугу предоставляют. Если нужно не так много прутков, их дешевле забрать самовывозом, но нужно знать, не будет ли нагрузка избыточной для автомобиля. Так как стандартная длина арматуры составляет 6 или 12 метров, многие прямо на месте режут её пополам и перевозят на багажнике или в прицепе. Либо выбирают короткие стержни из немерных партий.

Количество коротких прутков в немерных партиях может достигать 7% Источник prom.st

Смотрите также: Каталог компаний, что специализируются на проектировании и монтаже металлоконструкций (навесов, теплиц и т.п.)

• Определение метража арматуры в тонне.

Большие объемы металлопроката продают, используя в качестве единицы измерения для расчетов не метры или штуки, а тонну. Если знать, сколько погонных метров арматурных стержней содержится в одной тонне, будет несложно рассчитать необходимый для заказа и покупки вес.

В теории, зная диаметр необходимых изделий и плотность стального сплава, из которого они произведены, можно самостоятельно вычислить их вес. Но на практике такие расчеты будут иметь большую погрешность, так как прутки арматуры имеют не постоянное сечение, а периодическое, с продольными и поперечными ребрами жесткости. И имеют два диаметра – минимальный и максимальный.

Сечение арматуры – чертеж Источник ugmk.com

Но этого делать и не нужно. Поможет узнать, сколько весит арматура, таблица, составленная на основании ГОСТ 5781-82. Этот документ регламентирует все параметры данных металлоизделий. Их масса зависит в первую очередь от диаметра.

• Самые тонкие прутки имеют диаметр 6 мм и вес одного погонного метра чуть больше 220 грамм.
• Самая толстая 80-миллиметровая арматура значительно тяжелее – больше 39 кг на каждый погонный метр.

Чем больше диаметр и плотнее схема армирования, тем важнее знать, сколько весит метр арматуры. Масса металлокаркаса обязательно должна учитываться при расчете нагрузки на основание, а ошибка может привести к непредсказуемым последствиям.

Количество арматуры для укрепления фундамента

Для того чтобы определить количество арматуры, которое необходимо для укрепления бетона, требуется учесть следующие данные:

Принцип армирования ленточного фундамента

Для армирования фундаментов плитного и ленточного типов преимущественно применяются изделия с ребристым профилем класса A-III и размерами поперечного сечения не меньше 10 мм. В качестве элементов для соединения каркасных решеток допускается использование арматуры гладкого типа и меньшего сечения. Бетон монолитного фундамента для тяжелых строений армируется прутками большего сечения – 14–16 мм.

Арматурный каркас состоит из нижнего и верхнего поясов, в каждом из которых прутки укладываются таким образом, чтобы размер формируемых ячеек составлял приблизительно 20 см. Пояса соединяются между собой вертикальными прутьями, которые фиксируются при помощи вязальной проволоки. Высота и площадь фундамента позволит вам определить, сколько метров арматуры вам потребуется для укрепления бетона. Зная расход арматуры на 1 м 3 вашей ЖБК, вы сможете подобрать размер поперечного сечения прутков, который будет зависеть от толщины фундамента.

Таблица для определения веса

В соответствии с действующим стандартом, в строительстве применяют арматуру классов А240, А400 и А500С. Все значения веса в 1 погонном метре, в хлысте длиной 11,75 м и погонажа в 1 тонне сведены в таблицу. Погрешность допустима, но незначительная, не более нескольких процентов.

Сводная таблица для всех диаметров Источник vezetnerud.ru

Что нужно знать об A12 арматуре

Изготавливаются прутья из стали, марка которой зависит от требований к прочности, износу и другим параметрам. Обычно строители выбирают прутья из низколегированного металла. Нельзя сказать, что это самая надежная и долговечная сталь, но при этом она обладает важным преимуществом – низколегированный металл можно обрабатывать с помощью дуговой сварки.

Марка A12, как и арматура с диаметром 10 мм, обычно используется для придания прочности конструкции, сделанной из железобетона. Также эти прутья являются основным элементом в строительстве каркасных конструкций. Помимо этого параметра также нужно обращать внимание на прокат, он различается по классам:

Приобрести арматуру, независимо от диаметра или класса А3, можно в бухтах или прутах.

Очень часто как заказчику, так и прорабу, нужно узнать точный вес арматуры, которую используют для проведения каких-либо работ. Формула расчета веса арматуры очень простая — длина арматуры, умноженная на вес погонного метра арматуры. Тут все довольно просто. Для наглядности, ниже представлена краткая таблица удельного веса арматуры с различным диаметром, которая поможет Вам определиться с таким парметром, как вес погонного метра арматуры. Вес арматуры в зависимости от диаметра и сколько метров в 1 тонне

Диаметр арматуры (мм)	Вес кг/метр	Метров в 1 тонне
5. 5	0.187	5347
6	0.222	4504
8	0.395	2531
10	0.617	1620
12	0.888	1126
14	1.210	826
16	1.580	633
18	2.000	500
20	2.470	405
22	2.980	335
25	3.850	260
28	4.830	207
32	6.310	158
36	7.990	125
40	9.870	101
45	12.480	80
50	15.410	65

Примеры расчетов

Чтобы узнать, сколько весит 1 метр арматуры 12 мм, достаточно найти этот диаметр в первом столбце. В следующем дана масса 1 п.м. – 888 грамм. А в тонне всего 1126 метров или, если разделить это значение на длину прутка, почти 96 штук.

В проектной документации может быть указан только диаметр и масса арматуры без указания метража. При покупке поштучно придется подсчитать, сколько штук вам необходимо. Например, вам нужно купить 1,5 тонны арматуры 16 мм для устройства ленточного фундамента.

• Находим по таблице, сколько весит 1 метр арматуры – это 1,58 кг.
• Переводим 1,5 тонны в килограммы, умножая на 1000 – 1500 кг.
• Делим 1500 на 1, 58 и имеем 950 м.
• Или делим 1500 на 18,56 (вес одного прутка) и получаем 81 штуку.

Эти несложные расчеты позволят не только не ошибиться при покупке, но и проверить количество доставленного на площадку материала.

Когда нужно узнать, сколько будет весить определенное количество стержней, поступают наоборот: умножают вес прутков требуемого диаметра на их количество или метраж. Например, нужно купить 30 прутков, толщина арматуры 20 мм. При массе одного прутка 29 кг общий вес составит 30 х 29 = 870 кг.

Как рассчитывается расход арматуры на куб бетона

Согласно СП 52-101-2003 конструкцию можно назвать железобетонной, если площадь сечения продольных стальных стержней равна минимум 0,1 %, от площади сечения бетона. Максимальный процент содержания стальных стержней в бетоне равен 5, в местах стыковки, например колонн, этот показатель может доходить до 10. Рекомендуемый диапазон, это 0,5-3 % арматуры, от площади сечения бетона.

Исходя из конструктивных требований СП 52-101-2003, норма расхода арматуры для армирования железобетонных конструкций, находится в пределах от 20 до 430 кг на 1 м 3 бетона.

Таблица расхода арматуры

В данной таблице, рассчитан вес арматуры, необходимый для армирования железобетонных конструкций, в зависимости её количества в процентах от площади сечения бетона.

Содержания арматуры, %	Масса арматуры на 1 м 3 бетона, кг
0.1	7.85
0.5	39.25
1	78.5
1.5	117.75
2	157
2.5	196.25
3	235.5
3.5	274.75
4	314
4. 5	353.25
5	392.5

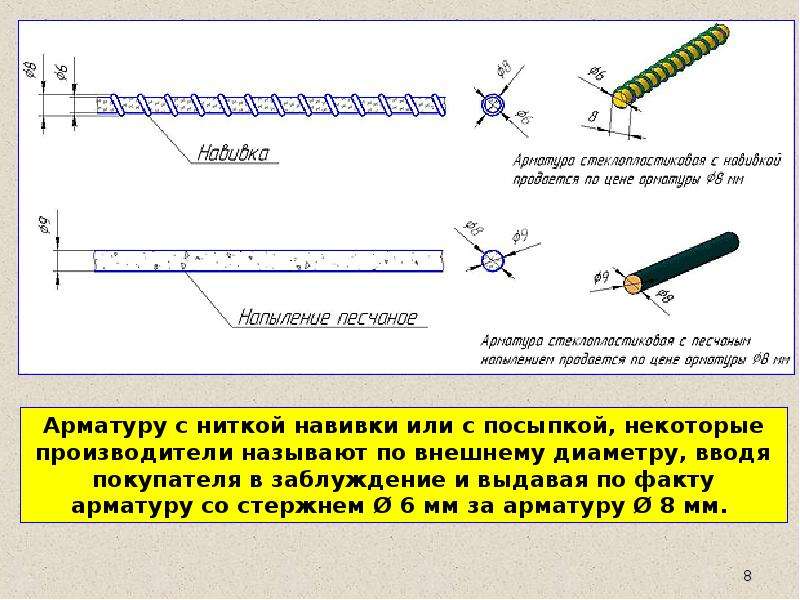

Вес композитной арматуры

Сейчас вместо стальных арматурных стержней все чаще используют стеклопластиковые. Они имеют массу достоинств, к числу которых относят и малый вес. Кроме того, стеклопластик обладает лучшей, чем у стали, прочностью на разрыв, что позволяет применять изделия меньшего диаметра. К примеру, 8-миллиметровый композитный стержень по своим физико-механическим характеристикам эквивалентен 12-миллиметровому стальному. Соответственно, нагрузка уменьшается ещё заметнее.

Таблица для определения эквивалента диаметров стальной и композитной арматуры Источник luxkompozit.ru

Сравните, сколько весит метр арматуры 12 мм из стального сплава (890 г) и метр стеклопластикового стержня диаметром 8 мм (110 г). Разница в 8 раз.

Принципы расчёта расхода арматуры на 1 м³ бетона

Бетон — очень прочный материал, который с лёгкостью противостоит нагрузкам, действующим на него сверху – он не подвержен сжатию. Но в процессе эксплуатации на фундамент влияют еще и силы растяжения, которым он противостоять не может. Армирование нужно для того, чтобы укрепить бетонное основание и защитить его от растяжения и разрушения. Важно верно рассчитать количество стройматериала, которое потребуется для укрепления фундаментальной опорной части, а для этого нужно знать расход арматуры на 1 м³ бетона.

Коротко о главном

Начиная строительство и заказывая материалы для него, важно уметь правильно их рассчитать и проконтролировать доставку, не давая поставщикам себя обмануть. Для этого нужно знать, сколько килограмм цемента в мешке, досок в кубометре, сколько кг в 1 метре арматуры диаметром 12 мм. Такие знания могут очень помочь и при расчетах нагрузок на строительные конструкции, и при решении вопросов транспортировки. В случае с арматурой все просто – достаточно только посмотреть в таблицу и найти в ней нужные данные.

Оценок 0

Прочитать позже

Характеристики металлических стержней А12

Наибольшей востребованностью обладает арматура сечением 12 мм, благодаря удобству и лёгкости. А при вязке каркасов проявляется необходимая жесткость изделия. При строительстве загородных кирпичных домов применяется ленточный фундамент, технология возведения которого требует использования арматуры с малым диаметром. В подобных случаях наиболее пригодны двенадцатимиллиметровые стержни.

В процессе производства арматурных стержней с маркировкой «А12» выполняется ГОСТ 5781-82. Характеристики арматуры А12 по назначению подразделяются на напрягаемые и не подлежащие напряжению. В зависимости от специфики технологического процесса, изделия классифицируются на следующие виды:

Виды арматуры в зависимости от технологии изготовления

Такая продукция изготавливается из разных видов стали, выбор которых зависит от требований и области применения будущего изделия. Арматура с диаметром 12 мм встречается с гладким профилем, что соответствует классу А1 и с рифлёной поверхностью, соответствующей маркировке А3. Металлопрокат поставляется производителями в прутах или бухтах.

ПРАВИЛА ПРИЕМКИ

3. 1. Арматурную сталь принимают партиями, состоящими из профилей одного диаметра, одного класса одной плавки-ковша и оформленными одним документом о качестве. Масса партии должна быть до 70 т. Допускается увеличивать массу партии до массы плавки-ковша. 3. 2. Каждая партия сопровождается документом о качестве по ГОСТ 7566—81 с дополнительными данными: номер профиля; класс; минимальное среднее значение x2 и среднеквадратические отклонения S0 в партии величин σT (σ0,2) и σB; результаты испытаний на изгиб в холодном состоянии; значения равномерного удлинений для стали класса A — IV (А600), A-V (800), A-VI (A1000). 3. 3. Для проверки размеров и качества поверхности отбирают: при изготовлении арматурной стали в стержнях — не менее 5% от партии; при изготовлении в мотках — два мотка от каждой партий. (Измененная редакция, Изм. № 3). 3 4. Для проверки химического состава пробы отбирают по ГОСТ 7565—81. Массовую долю алюминия изготовитель определяет периодически, но не реже одного раза в квартал. 3. 5. Для проверки на растяжение, изгиб и ударную вязкость от партии отбирают два стержня Для предприятия — изготовителя интервал отбора стержней должен быть не менее половины времени, затраченного на прокатку одного размера профиля одной партии (Измененная редакция, Изм. № 3). 3 6 При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей повторные испытания проводят по ГОСТ 7566—81.

УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Упаковка, маркировка, транспортирование и хранение — по ГОСТ 7566—81 с дополнениями: . концы стержней из низколегированных сталей класса A-IV (А600) должны быть .окрашены красной краской, класса A-V — красной и зеленой, класса A-VI (А1000) — красной и синей. Допускается окраска связок на расстоянии 0,5 м от- концов;

стержни упаковывают в связки массой до 15 т, перевязанные проволокой или, катанкой. По требованию потребителя стержни упаковывают в связки массой до 3 и 5 т.

На связки краска наносится полосами шириной не менее 20 мм на боковую поверхность по окружности (не менее 1/2 длины окружности) на расстоянии не более 500 мм от торца.

На мотки краска наносится полосами шириной не менее 20 мм поперек витков с наружной стороны мотка. На неупакованную продукцию краска наносится на торец или на боковую поверхность на расстоянии не более 500 мм от торца. На ярлыке, прикрепленном к каждой связке стержней, наносят принятое обозначение класса арматурной стали (например, A-III) или условное обозначение класса по пределу текучести (А400). (Измененная редакция, Изм. № 3, 5).

Классы арматуры и область ее применения

Ниже представлена таблица сортамента арматуры, с указанием марки стали, использованной при ее изготовлении и других значимых характеристик.

Таблица классов арматуры и марок стали

В следующей таблице пропишем соотношение классификации и области применения продукта:

Класс	Область использования
А1 (А240)	Монтажная гладкая арматура. Применятся в создании ЖБИ, распределяет нагрузки, обеспечивает состыковку разных частей каркаса.
А2 (А300)	Относится к категории рабочих. По всему профилю идет рифление. Подходит для укрепления конструкций в малоэтажном строительстве, при создании монолитных конструкций с низким уровнем нагрузки.
А3 (А400, А500)	По строению – это прут, созданный горячекатаным методом. Он подойдет в создании не только жилых, но и промышленных строениях, дорог, тротуаров.
А4 (А600)	Еще одна рабочая разновидность. Прочность позволяет применять ее даже для сооружений с высокой степенью нагрузки, там, где каркас принимает сильное напряжение. Максимальный диаметр – до 32 мм.
А5 (А800)	Дорогостоящий товар, относится к категории повышенной прочности. Используется в возведении причалов, подъемных строений, тоннелей метрополитена, гидроэлектростанций.
А6 (А1000)	Сталь для этого изделия проходит процедуру термического упрочнения. Подойдет для возведения высотных зданий. Не деформируется, хорошо гасит вибрацию и сильные нагрузки.

Требования к стыковке арматуры | ИНФОПГС

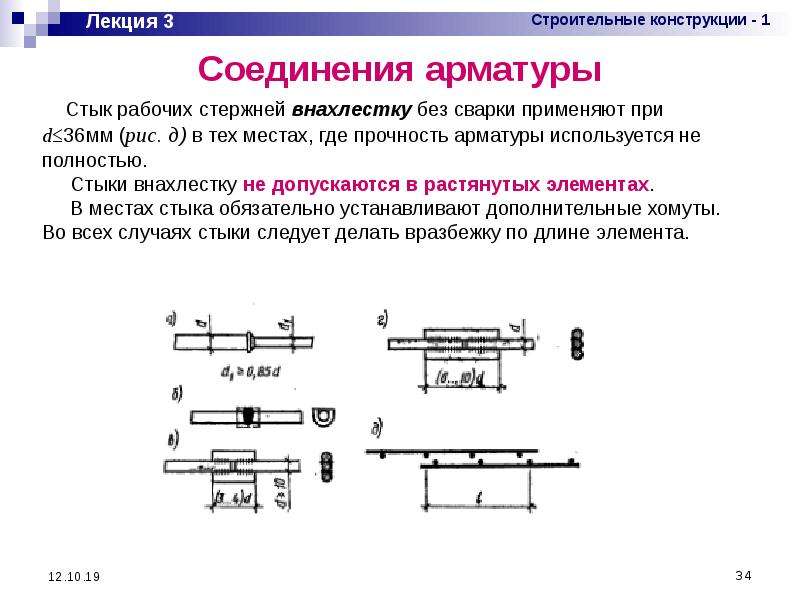

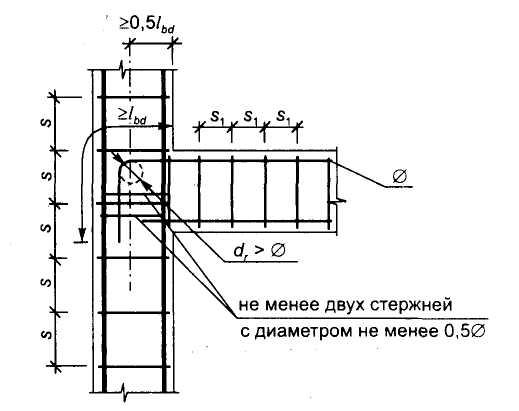

Стыки арматуры внахлестку (без сварки) применяют при стыковании стержней с диаметром рабочей арматуры не более 40 мм.
Стыки растянутой или сжатой арматуры должны иметь длину перепуска (нахлестки) не менее значения длины L, определяемого по формуле
L= à*L0,an .                                                      (8.5)

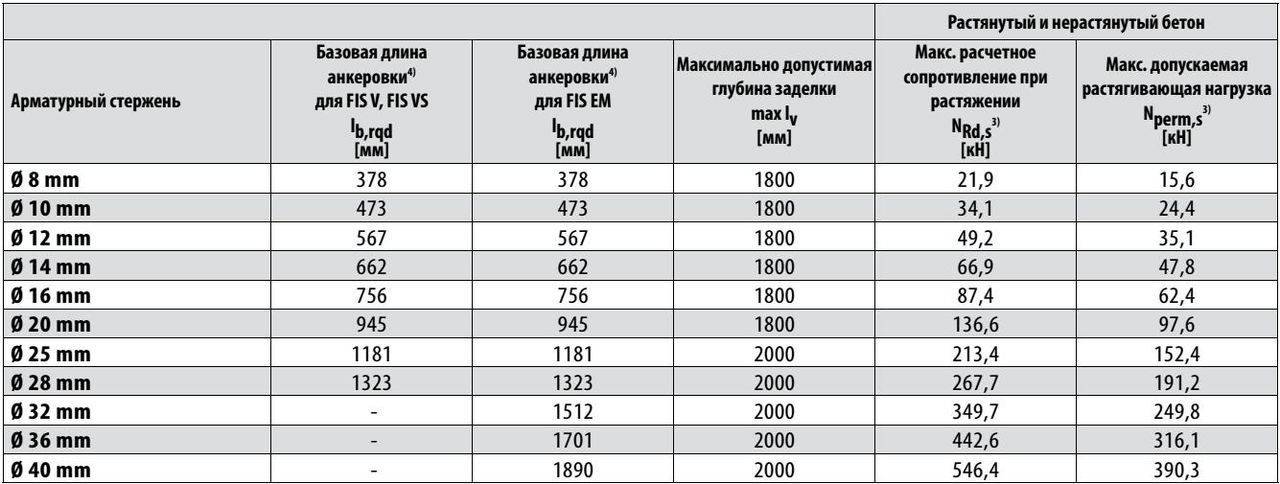

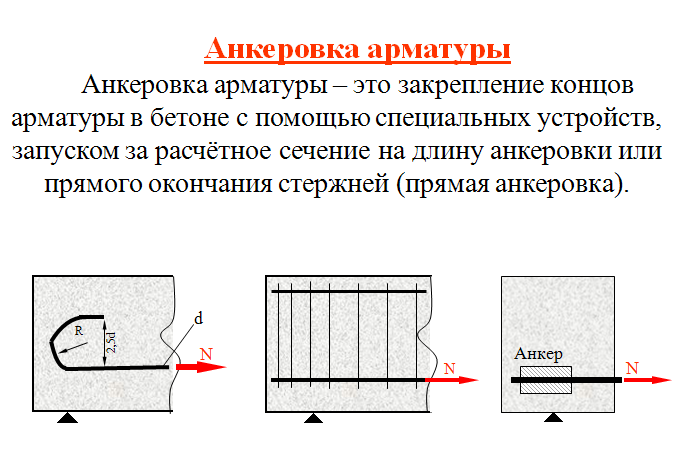

где L0,an — базовая длина анкеровки, определяемая по формуле 10.1 (СП63.13330.2012) или по таблице;
коэффициент à — для растянутой арматуры принимают равным 1,2, а для сжатой арматуры — 0,9.
При этом должны быть соблюдены следующие условия:
— относительное количество стыкуемой в одном расчетном сечении элемента рабочей растянутой арматуры периодического профиля должно быть не более 50 %, гладкой арматуры (с крюками или петлями) — не более 25 %;
— усилие, воспринимаемое всей поперечной арматурой, поставленной в пределах стыка, должно быть не менее половины усилия, воспринимаемого стыкуемой в одном расчетном сечении элемента растянутой рабочей арматурой;
— расстояние между стыкуемыми рабочими стержнями арматуры не должно превышать 4 ds;
— расстояние между соседними стыками внахлестку (по ширине железобетонного элемента) должно быть не менее 2 ds и не менее 30 мм.
В качестве одного расчетного сечения элемента, рассматриваемого для определения относительного количества стыкуемой арматуры в одном сечении, принимают участок элемента вдоль стыкуемой арматуры длиной 1,3L. Считается, что стыки арматуры расположены в одном расчетном сечении, если центры этих стыков находятся в пределах длины этого участка.

Допускается увеличивать относительное количество стыкуемой в одном расчетном сечении элемента рабочей растянутой арматуры до 100%, принимая значение коэффициента à равным 2,0. При относительном количестве стыкуемой в одном расчетном сечении арматуры периодического профиля более 50 % и гладкой арматуры более 25 % значения коэффициента ? определяют по линейной интерполяции.

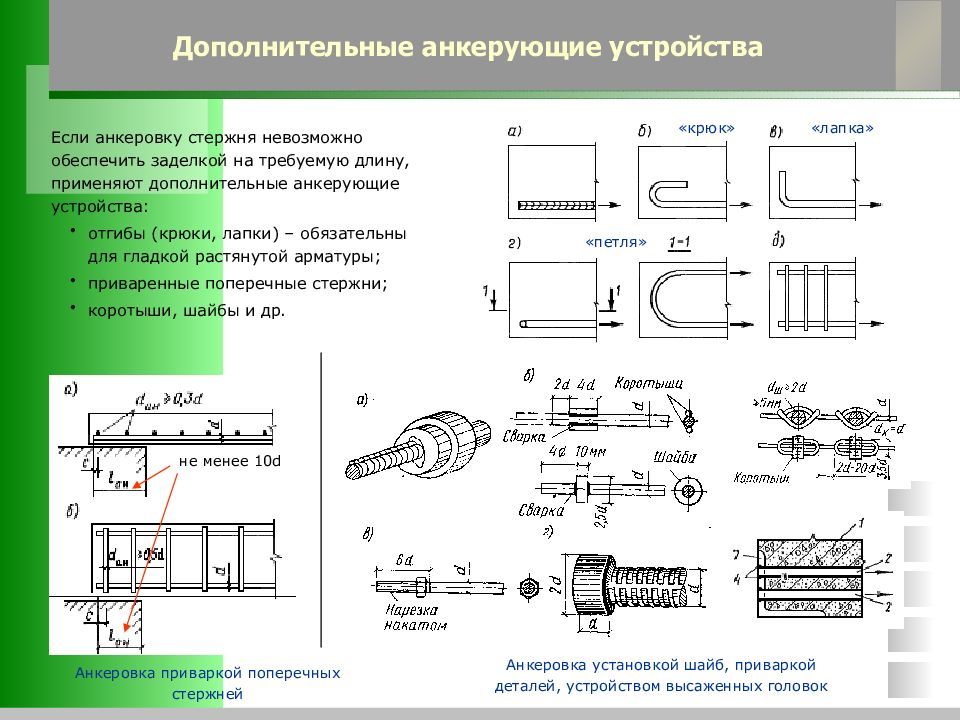

При наличии дополнительных анкерующих устройств на концах стыкуемых стержней (приварка поперечной арматуры, загиб концов стыкуемых стержней периодического профиля и др.) длина перепуска стыкуемых стержней может быть уменьшена, но не более чем на 30%.
В любом случае фактическая длина перепуска должна быть не менее 0,4àL0,ап, не менее 20 ds и не менее 250 мм. (п.10.3.30).

В изгибаемых и внецентренно сжатых элементах конструкций допускается осуществлять стыкование рабочей арматуры при диаметре стержней до 20 мм — в 7- и 8-балльных зонах внахлестку без сварки, а в зонах 9 баллов — внахлестку без сварки, но с «лапками» или другими анкерными устройствами на концах стержней.
Длина нахлестки должна быть на 30 % больше значений, требуемых по действующим нормативным документам на бетонные и железобетонные конструкции (СП 63.13330), с учетом дополнительных требований настоящего свода правил.
При диаметре стержней 20 мм и более соединение стержней и каркасов должно выполняться с помощью специальных механических соединений (опрессованных и резьбовых муфт) или сварки независимо от сейсмичности площадки.
Шаг хомутов в местах стыкования внахлестку без сварки арматуры внецентренно сжатых элементов должен быть не более 8d.
Стыкование арматуры сварными соединениями внахлестку, как правило, не допускается. При стыковании арматуры в малоответственных конструкциях, кроме элементов несущего остова зданий, возможно применение сварных соединений арматуры внахлестку. При этом значение длины сварных швов должно быть на 30 % больше значений, требуемых по ГОСТ 14098 для сварного соединения типа С23-Рэ.
В изгибаемых и внецентренно сжатых элементах стыки арматуры внахлестку со сваркой и без сварки следует располагать вне зон максимальных изгибающих моментов (п. 6.7.12).

%d0%b4%d0%bb%d0%b8%d0%bd%d0%b0%20%d1%81%d1%82%d0%b5%d1%80%d0%b6%d0%bd%d1%8f%20%d0%bf%d1%80%d0%b8%d0%b2%d0%b5%d0%b4%d0%b5%d0%bd%d0%bd%d0%b0%d1%8f — со всех языков на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский

Все языкиРусскийАнглийскийИспанский────────АймараАйнский языкАлбанскийАлтайскийАрабскийАрмянскийАфрикаансБаскскийБашкирскийБелорусскийБолгарскийВенгерскийВепсскийВодскийВьетнамскийГаитянскийГалисийскийГреческийГрузинскийДатскийДревнерусский языкИвритИдишИжорскийИнгушскийИндонезийскийИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКитайскийКлингонскийКорейскийКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛожбанМайяМакедонскийМалайскийМальтийскийМаориМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийПуштуРумынский, МолдавскийСербскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТамильскийТатарскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧаморроЧерокиЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

Сортамент арматуры, таблицы классы, виды и размеры арматурного проката

Арматура (арматурный прокат, сталь горячекатаная для армирования железобетонных конструкций) — вид сортового металлопроката, имеющего в поперечном сечении круглую форму. Как правило, арматурный прокат используется в строительстве для увеличения прочности, усиления железобетонных конструкций.

Сортовой прокат — вид металлопроката не пустотелого сечения.

Арматура изготавливается из низкоуглеродистой, а также закаленных сортов стали. В зависимости от марки стали, диаметра и жесткости прутка определяются технические и эксплуатационные характеристики готовых железобетонных изделий и конструкций.

В зависимости от назначения арматура подразделяется на:

• анкерную;
• монтажную;
• конструктивную;
• рабочую.

Кроме того, учитываются условия, в которых она применяется, это:

• есть напряжения;
• нет напряжений.

А также потребность усиления в конкретном направлении конструкции:

• продольное расположение стержней арматуры;
• поперечное расположение стержней арматуры.

В строительстве арматурный прокат играет роль каркаса или сетки, которые связывают железобетонную конструкцию и равномерно распределяют возникающие в ней нагрузки. Это позволяет значительно увеличить расчетный вес (силу внешнего воздействия), который может выдержать конструкция.

В монолитном строительстве применяются сетки (для плоских) и каркасы (для объемных) конструкций, которые сварены из прутков по определенной конфигурации.

Основным показателем является диаметр (сечение) арматурного прута и ее класс. Соответственно, употребляются следующие выражения:

• арматура 10 — арматурный прокат с сечением 10 мм;
• арматура 12 — арматурный прокат с сечением 12 мм.

Классы арматурного проката

Арматура А1 (арматура АI; арматура А240)

Арматура A1 представляет собой гладкий пруток и используется при производстве ЖБИ, монолитных конструкций и свариваемых несущих конструкциях. Производится по ГОСТ 5781 из марок стали СтЗкп, СтЗпс и СтЗсп. Диаметр профиля арматуры А1 может быть от 6 до 40 мм включительно. Арматура диаметром до 12 мм производится как в стержнях, так и мотках, а с диаметром более 12 мм производится только в стержнях.

Арматура А2 (арматура АII; арматура А300)

Сортамент арматуры этого класса производится с выступами, которые идут по винтовым линиям и заходят с двух сторон одинаково. Производится по ГОСТ 5781 из марок стали Ст5сп, Ст5пс и 18Г2С. Диаметр профиля арматуры А2 может быть от 10 до 80 мм. Так же, как и арматура А1 с диаметром до 12 мм, может производится в мотках.

Арматура А3 (арматура АIII; арматура А400)

Сортамент арматуры этого вида так же производится с ребрами, но заходящими с каждого края в другую сторону. Производится также по ГОСТ 5781 из марок стали 25Г2С и 35ГС диаметром от 6 до 40 мм. В мотках производится вся арматура до диаметра 10 мм. Диаметры выше изготавливаются только в стержнях.

Арматура А4 (арматура АIV; арматура А600)

Арматура А5 (арматура АV; арматура А800)

Арматура А6 (арматура АVI; арматура А1000)

Представленные классы арматуры в повседневной жизни встречаются достаточно редко. Они похожи на арматуру А3, но с более редким повторением ребер. Производятся также по стандарту ГОСТ 5781 из марок стали 80С, 20хГ2Ц.

• Арматура А4, сталь 23х2Г2Т, диаметр от 10 до 32 мм.
• Арматура А5, сталь 22х2Г2АЮ, 22х2Г2Р и 22х2Г2СР, диаметр от 10 до 32 мм.
• Арматура А6, диаметр от 10 до 22 мм.

Эти классы арматуры выпускаются только в стержнях.

Качественные характеристики А600 или А4 позволяют эффективно использовать прокат при изготовлении ЖБИ, конструкций, на которые будут постоянно воздействовать динамические нагрузки, строительстве промышленного и гражданского форматов.

Стандарт 5781 регламентирует производство сортамента арматуры класса А800 (А5) из низколегированной конструкционной стали для производства сварных компонентов конструкций. Используется материал в предварительно напряженных ЖБИ и продукции обычного качества. Этот материал не распространен в гражданском строительстве по ряду причин. Во-первых, эксплуатационные характеристики проката многократно превышают любые требования нормативов в строительной сфере. Во-вторых, в сравнении с аналогами этот класс арматуры значительно дороже. По этой причине изделия попросту не смогут реализовать свой потенциал в проектах гражданского формата.

Аналогичным образом, в гражданском строительстве А6 или А1000 не применяется. Показатели сортамента арматуры такого типа на столько высоки, что применять ее имеет смысл только при создании высокопрочных сооружений, вплоть до возведения структур в ядерной энергетике или дамб. По аналогии с предыдущим классом арматуры, А1000 изготавливается на заказ. Профили А5 и А6 отличаются наличием укрупненных ребер серповидной или кольцевой формы. Благодаря этому факту они способны надежно фиксироваться в залитых ЖБИ.

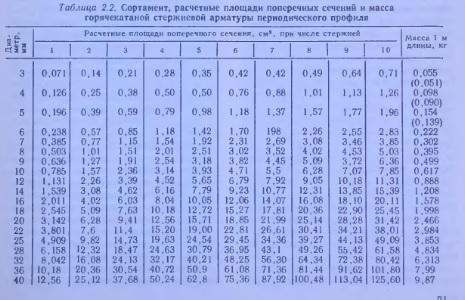

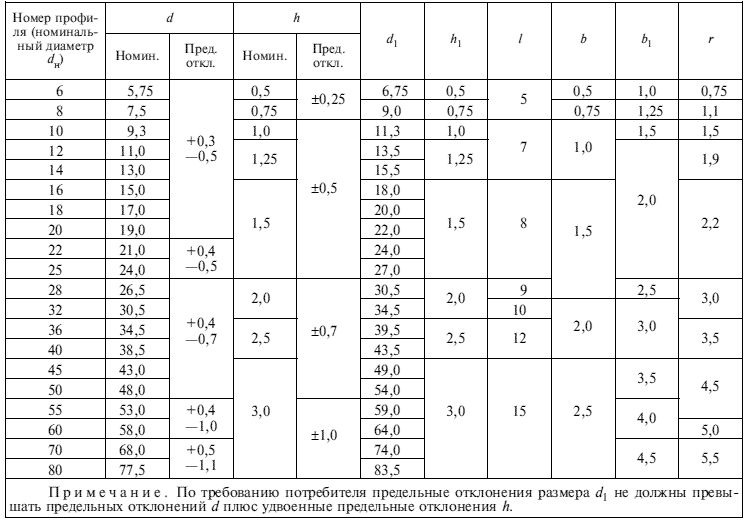

Таблица 1. Размеры, диаметр и вес арматуры по ГОСТ 5781

Номер профиля	Площадь поперечного сечения стержня, см2	Масса 1 м профиля	d, для арматуры		d1, для арматуры
			класса А2	остальных классов	класса А2	остальных классов
6	0,283	0,222	5,75	—	6,75	—
8	0,503	0,395	7,5	—	9	—
10	785	0,617	9,3	8,7	11,3	11,9
12	1,131	0,888	11	10,6	13,5	13,8
14	1,54	1,21	13	12,5	15,5	16,5
16	2,01	1,58	15	14,2	18	19,2
18	2,54	2	17	10,2	20	21,2
20	3,14	2,47	19	18,2	22	23,2
22	3,8	2,98	21	20,3	24	25,3
25	4,91	3,85	24	23,3	27	28,3
28	6,16	4,83	26,5	25. 9	30,5	31,9
32	8,01	6,31	30,5	29,8	34,5	36,2
36	10,18	7,99	34,5	33,7	39,5	40,7
40	12,57	9,87	38,5	37,6	43,5	44,6
45	15	12,48	43	—	49	—
50	19,63	15,41	48	—	54	—
55	23,76	18,65	53	—	59	—
60	28,27	22,19	68	—	64	—
70	38,48	30,21	68	—	74	—
80	50,27	39,46	77,5	—	83,5	—

Арматура А500С

Это горячекатаная арматура, производится в соответствии с ГОСТ Р 52544.

Диаметр арматуры А500С от 6 до 40 мм.

Так как в начале марки стоит буква А, это значит, что сортамент арматуры является усиленным термическим и механическим путем. Буква С обозначает высокую свариваемость изделия, которая расширяет возможности ее применения.

Используется материал для укрепления простейших ЖБИ и некоторых несущих компонентов зданий.

По методике применения выделяют:

• рабочую;
• монтажную;
• распределительную продукцию.

Весь сортамент арматуры может принадлежать к данным типам, которые определяют роль класса арматуры в конструкции:

• рабочая обычно выполняется из толстых прутков, которые принимают на себя основную часть нагружающего воздействия;
• распределительные компоненты связываются с первыми в единое целое и необходимы для равномерной передачи нагружающих воздействий по всем пруткам конструкции;
• монтажные устройства призваны обеспечить надежное связывание элементов друг с другом, цементным раствором и прочими ЖБИ в конструкции.

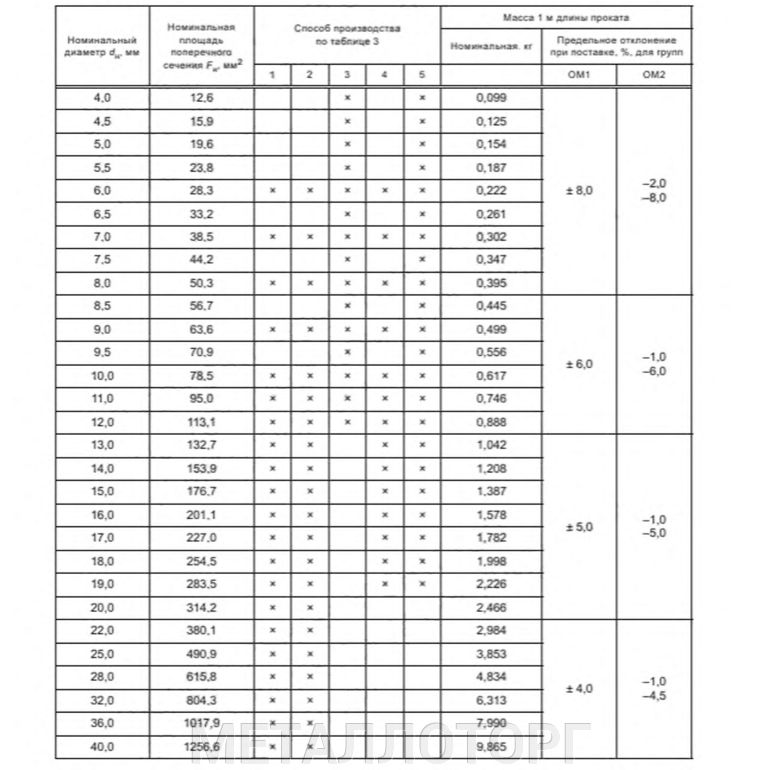

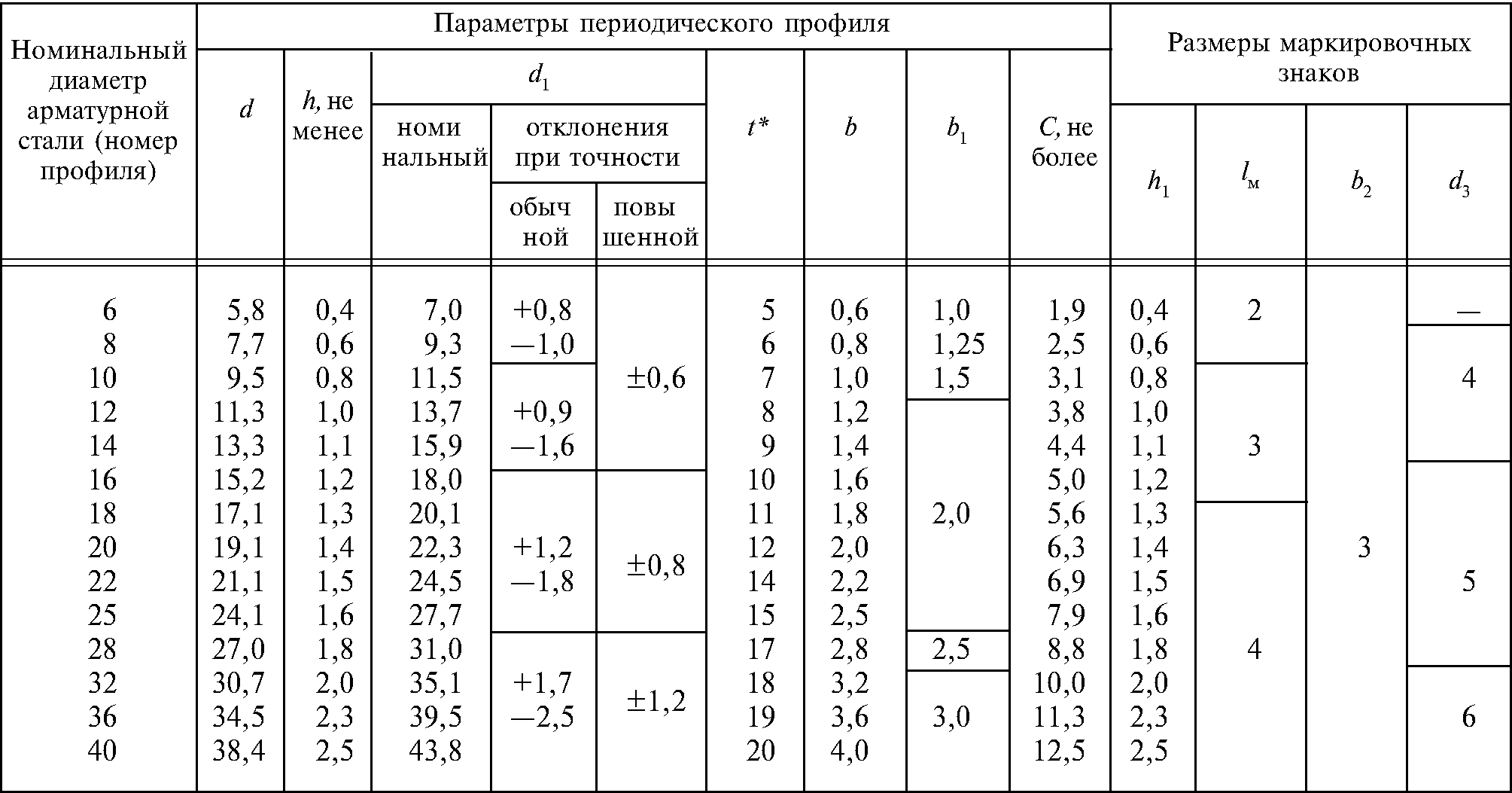

Таблица 2. Размеры и вес арматуры по ГОСТ 5781

Номинальный диаметр, мм	Диаметр стержня, d, мм*	Внешний диаметр арматуры, d1, мм*	Масса 1 м, кг
4	—	—	0,099
5	—	—	0,154
6	5,8	7	0,222
8	7,7	9,3	0,395
10	9,5	11,5	0,161
12	11,3	13,7	0,888
14	13,3	15,9	1,208
16	15,2	18	1,578
18	17,1	20,1	1,998
20	19,1	22,3	2,466
22	21,1	24,5	2,964
25	24,1	27,7	3,853
28	27	31	4,834
32	30,7	35,1	6,131
36	34,5	39,5	7,99
40	38,4	43,8	9,865
* — значение для проката класса А500С.

Арматура B500C

Холоднокатаная арматура, производимая также в соответствии со стандартом ГОСТ Р 52544.

Диаметр арматуры от 4 до 12 мм. Может производится как с трех-, так и четырехсторонними серповидными выступами.

Выступает более качественным аналогом сортамента арматуры классов Вр-1, А400 и А500С. Ее основными направлениями использования является укрепление ЖБИ в составе конструкций или отдельных компонентов, которые впоследствии будут эксплуатироваться на открытом воздухе. В помещениях отапливаемого и неотапливаемого формата. Рассчитаны конструкции на статические и многократно повторяющиеся переменные нагружающие воздействия.

Производится данный тип арматуры по методике волочения.

В сравнении с Вр-1 строительная арматура В500С имеет повышенные анкерующие характеристики, то есть лучше закрепляется в растворе, что исключает ее смещения в процессе эксплуатации. В сравнении с остальными двумя указанными классами арматуры материал обеспечивает экономию до 16-20 процентов по насыщению ЖБИ металлом.

Арматура А400С

Это горячекатаная арматура, производимая по СТО АСЧМ 7-93 с пределом текучести не менее 400 Н/мм2.

Диаметр арматуры А400С от 6 до 40 мм.

В данном случае сортамент арматуры относится к числу термически и механически упрочненного, в соответствии с литерами, указанными в маркировке. По форме прутки отличаются наличием поперечных выступов и продольных, причем первые не соединяются со вторыми. Продольных ребер два. В качестве материала при производстве применяют низколегированные марки стали.

Арматура А600С

Арматурный прокат A600C изготавливается также как арматур класса и А400С и А500С, дополнительно в сталь вводится ванадий, ниобий и молибден, которые значительно улучшают коррозийную стойкость проката. Параллельно материал приобретает улучшенную гибкость и прочность.

Цена арматуры этого типа выше аналогов, но, за счет повышенных эксплуатационных характеристик, уменьшаются объемы использованного арматурного проката при строительстве проекта. Распространение материал получил в следующих сферах деятельности: строительство инженерных сооружений, монолитных домов, крупных промкомплексов, в том числе и на прибрежных территориях. Особенности продукции обеспечивают эффективную эксплуатацию сортамента арматуры в агрессивных средах и при повышенных нагрузках, вплоть до сейсмически активных регионов.

Возможно приобретения мерных и немерных длин арматурного проката.

Мерная арматура

Производитель обеспечивает порезку прутков на компоненты в пределах 6 или 12 метров с небольшими отклонениями, допускаемыми государственным стандартом. В партии такого типа может содержаться незначительный процент немерных отрезков, длина которых составляет 3—12 метров.

Немерная арматура

Немерная партия включает значительно большее количество таких компонентов. Этот фактор положительно сказывается на цене всего сортамента арматуры, но при монтаже такой прокат потребуется крепить внахлест, что увеличит расход.

Сводная таблица сортамента, характеристик и классов арматуры

Смотрите также:

Арматурный стержень №11 — Арматурный стержень №11

В Соединенных Штатах арматурный стержень или «арматура» классифицируется в соответствии с его физическими характеристиками. Чем выше класс, тем шире и тяжелее арматура. Арматура № 11 является одной из самых широких и тяжелых из доступных стандартных марок и, таким образом, хорошо подходит для использования в тяжелых и сложных строительных проектах.

в основном используется для армирования бетона, для чего она хорошо подходит, поскольку бетон и сталь имеют одинаковые коэффициенты теплового расширения.Стальная арматура обладает превосходной прочностью на растяжение, что снижает нагрузку на бетон. В то время как меньшие сорта арматуры могут использоваться в небольших строительных проектах, арматурный стержень № 11 чаще всего используется в больших несущих конструкциях, таких как мосты, доки и большие или высокие здания. Его метрический или «мягкий размер» эквивалентен арматурному стержню № 36.

Физические характеристики арматурного стержня №11:

• Вес на единицу длины: 5,313 фунтов на фут
• Номинальный диаметр: 1.41 дюйм
• Номинальная площадь: 1,56 квадратных дюйма

Британский размер в стержнях	«Мягкий» метрический размер	Вес на единицу длины (фунт/фут)	Масса на единицу длины (кг/м)	Номинальный диаметр (дюйм)	№ 11	#36	5. 313	7.924	1,41	35,81	1,56	1006

Компания Harris Supply Solutions предлагает широкий выбор сортов арматуры, включая арматуру №11 и полный спектр других стандартных размеров. Являясь крупнейшим поставщиком арматуры и стальной сетки в Соединенных Штатах, мы предлагаем обширную сеть производства и доставки, которая гарантирует, что наши клиенты получат необходимые им материалы вовремя и по очень конкурентоспособной цене.Мы также предлагаем изготовленную на заказ арматуру, если у вашего строительного, архитектурного или инженерного продукта есть уникальные потребности. Чтобы узнать больше или запросить ценовое предложение, пожалуйста, свяжитесь с членом нашего отдела продаж сегодня.

Полезные ссылки

Harris Supply Solutions — оптовый дистрибьютор для клиентов, которым нужны долгосрочные партнерские отношения. Ценовые котировки доступны только для владельцев текущих счетов.
Чтобы запросить консультацию, свяжитесь с нами сегодня.

Поставщик стальной арматуры: Таблица размеров арматуры: 1st Resource Solutions

Выберите стальную арматуру из списка ниже:

  Размеры стальной арматуры

В этой таблице указаны размеры арматурных стержней от № 3 до № 18, вес и диаметр.43>

  Черная арматура

   Арматура с эпоксидным покрытием

Если у вас есть какие-либо вопросы о арматуре с эпоксидным покрытием , или если вам интересно, какой сорт или размер арматуры лучше всего подходит для вашего предполагаемого применения, или если вы хотите отправить индивидуальный заказ, получить ценовое предложение или обсудить ваши конкретные потребности, пожалуйста, свяжитесь с нами .Один из наших экспертов по арматуре и стальным сеткам будет рад помочь вам выбрать идеальный продукт для вашего проекта.

   Сборная арматура

1st Resource Solutions предоставляет арматурный стержень с индивидуальными характеристиками, у нас есть ресурсы для поставки изготовленной арматуры в соответствии с вашими спецификациями. Наша команда выполняет ваши требования своевременно и с минимальными затратами.

Наша сборная арматура точно спроектирована с использованием передовых инструментов САПР и может быть покрыта широким спектром защитных и коррозионно-стойких покрытий для обеспечения выдающихся характеристик в самых сложных условиях.

Чтобы обсудить ваши потребности в изготовленной арматуре, узнать больше о других наших арматурных изделиях или запросить расценки, свяжитесь с нашей командой 1st Resource Solutions. пожалуйста свяжитесь с нами . Мы можем найти решение для производства арматуры, которое будет соответствовать вашему бюджету, обеспечит выполнение вашего проекта в соответствии с графиком и поможет вам управлять более эффективной и прибыльной строительной компанией.

арматура для бетона (арматура)

США

В Соединенных Штатах обозначения размеров этих (обычно) стержней из мягкой стали, используемых для армирования бетона, устанавливаются ASTM International.¹ Дистрибьюторы обычно имеют в наличии арматуру длиной 20 и 60 футов. Помимо низкоуглеродистой стали, арматура также изготавливается из нержавеющей стали (рентабельно, например, для бетонных мостов, где зимой посыпают солью лед) и других специальных сплавов.

Почти все бруски «деформируются», то есть на них накатывается рисунок, который помогает бетону схватиться за брусок. Точные узоры не указаны, но указаны расстояние, количество и высота выпуклостей. Между 1947 и 1968 годами деформации регулировались отдельным стандартом (ASTM A 305).С 1968 года требования к деформации включены в базовый стандарт. Также изготавливаются плоские стержни, но они используются только в особых ситуациях, когда ожидается скольжение стержней (например, пересечение компенсационных швов в дорожном покрытии).

Спецификации требуют, чтобы производитель закатал в стержень:

• Буква или символ, идентифицирующий завод, производивший слиток.
• Размер полосы, который является числом.
• Символ, указывающий тип стали.например, раньше означало, что пруток был прокатан из новой заготовки. См. таблицу ниже.
• Если пруток имеет класс 60 или 75, или метрический 420 или 520, отметка, указывающая его класс. Используются два стиля маркировки оценок.

Размер прутка

Обозначения размера до размера 8 представляют собой количество восьмых дюйма в диаметре простого круглого стержня, имеющего такой же вес на фут, что и деформированный стержень. Так, например, стержень номер 5 будет иметь ту же массу на фут, что и обычный стержень диаметром 5/8 дюйма.Метрический размер – это тот же размер, выраженный с точностью до миллиметра. Размеры больших стержней основаны на ранее изготовленных квадратных арматурных стержнях. Размер 9 имеет тот же вес на фут и площадь поперечного сечения, что и 1-дюймовый квадратный стержень, размер 10 — 1 1/8-дюймовый квадратный стержень, размер 11 — 1¼-дюймовый квадратный стержень, размер 14 — 1½-дюймовый квадратный стержень. квадратный стержень и размер 18 в виде 2-дюймового квадратного стержня.

Размеры и размеры

Номер обозначения стержня	Номинальный диаметр в дюймах (не включая деформации)	Метрика номер обозначения	Вес в фунтах на фут
3	0.375	10	0,376
4	0,500	13	0,668
5	0,625	16	1,043
6	0,750	19	1,502
7	0,875	22	2,044
8	1.000	25	2,670
9	1.128	29	3.400
10	1,270	32	4.303
11	1. 410	36	5.313
14	1,693	43	7.650
18	2,257	57	13,60

Тип марки стали

Марка

Определены три марки с метрическими эквивалентами:

Согласно стандарту (разд. 20.3.5), «допускается замена бруска метрического размера марки 280 на соответствующий брусок дюймово-фунтового размера марки 40, бруска метрического размера марки 420 на соответствующий брусок дюймово-фунтового размера марки 60, и метрический стержень класса 520 для соответствующего дюймово-фунтового стержня класса 75». Ничего не говорится о замене баров размером в дюймы и фунты, когда спецификация является метрической.

Отметка класса 420 представляет собой либо «4», либо одну продольную линию уклона. Знак качества для класса 520 представляет собой либо «5», либо две продольные линии уровня.

Марки и минимальный предел текучести

старая марка США	минимум предел текучести	соответствующий текущий мягкий метрический класс	минимальный предел текучести
			оригинальный жесткий метрический спецификация	1996 ревизии	предложение
40	40 000 фунтов на кв. дюйм	300	300 МПа (43 400 фунтов на кв. дюйм)	—	—
60	60 000 фунтов на кв. дюйм	420	400 МПа (58 000 фунтов на кв. дюйм)	420 МПа (60 900 фунтов на кв. дюйм)	415 МПа (60 100 фунтов на кв. дюйм)
75	75 000 фунтов на кв. дюйм	520	500 МПа (72 500 фунтов на кв. дюйм)	520 МПа (75 400 фунтов на кв. дюйм)	—

Hard vs Soft vs no Metrication

Различные законы² требуют, чтобы в проектах, финансируемых из федерального бюджета, использовались материалы с метрическими обозначениями.Чтобы выполнить это требование, в 1979 году ASTM выпустил стандарт A 615M-79, в котором описывался набор размеров арматурного стержня в целых единицах СИ. Этот стандарт был указан в некоторых контрактах, например, на строительство автомобильных дорог.

Стоимость производства и хранения двух разных наборов почти одинакового размера оказалась обременительной. В апреле 1995 года Институт арматурной стали для бетона и Ассоциация производителей стали решили провести кампанию по замене первоначальных жестких метрических размеров на мягкие.При мягком преобразовании в метрические исходные размеры просто пересчитываются до ближайшего числа единиц СИ. В 1996 году ASTM изменил A 615M на мягкие метрические размеры. Например, стержень с метрическим обозначением «25», ранее имевший диаметр 25 миллиметров, стал диаметром 25,4 мм, таким же, как стержень размера 8 (1 дюйм).

В результате стержни метрического размера стали идентичны исходным стержням дюймового размера, за исключением маркировки и небольшой разницы в прочности (новый метрический стандарт требует более прочного стержня, см. таблицу ниже).

Однако метрическая маркировка продолжала вызывать раздражение на рабочей площадке. Чтобы вернуться к дюймовой маркировке, все заводы должны были прекратить прокат с мягкими метрическими номерами к январю 2014 года. См. резолюцию на www.crsi.org/Resources/misc/CRSI-Bar-Markings-Resolution-2011.pdf

стандарты

Канада

Канада, разумеется, использует метрические размеры. Столбец в дюймах приведен только для удобства сравнения.

Размер шины	килограммов на метр	Номинальный диаметр в дюймах
10М	0. 785	11,3
15М	1,570	16,0
20М	2,355	19,5
25М	3,925	25,2
30М	5,495	29,9
35М	7.850	35,7
45М	11.775	43,7
55М	19.625	56.4

Канадская прокатная маркировка состоит из символа стана, за которым следует размер прутка (если размер состоит из двух цифр, они могут располагаться или не располагаться на отдельных спиральных слоях), за которым следует пробел и символ класса. Некоторые заводы ориентируют маркировку вертикально, как в США, а некоторые горизонтально. Линии оценок, конечно же, всегда проходят вдоль полосы.

Марка	Маркировка
300р	необязательна, но можно использовать «300».
400р	Либо «400», либо 1 строка смещения через не менее 5 пробелов.
500р	Либо «500», либо 2 строки смещения через не менее 5 пробелов.
400 Вт, 500 Вт	Буква «W» между пробелом и символом оценки, или в пробеле.

Институт арматурной стали Канады/Институт арматуры Канады https://rebar.org/standards-practice-manual/

Европа

EN 10080 Метрические обозначения арматурного стержня имеют форму «К», за которой следует масса в килограммах 1-метрового стержня.Например, арматура «К3» весит 3 килограмма на метр.

Размер прутка, номинальный диаметр в миллиметрах	Вес 1 метра в килограммах
	Номинальный	Великобритания BS 4449:97	Франция NF A 35-016:96	Германия DIN 488:86	Греция ЭЛОТ 971:90	Португалия PS 90:98	Турция ТС 708
5		—	—	—		—	—
6	0. 222	± 9%					—
8	0,395	0,395
10	0,616
12	0,888					—
14	1.21	—				—
16	1,579
18		—	—	—		—
20	2,466
22	2. 98	—		—		—
24	3,55	—		—		—
25	3,854
26		—	—	—	—	—
28	4.83	—				—
30		—	—	—	—	—
32	6.313			—
40	9,864			—
50	15. 413		—	—		—

исторические источники

1

Министерство торговли США.
Упрощенная практическая рекомендация № 26.
Стальной арматурный стержень.
Выдано Бюро стандартов. Оригинальный черновик, 9 сентября 1924 г.
Вашингтон: Типография правительства, 1925 г.

В соответствии с единогласным решением совместной конференции представителей производителей, дистрибьюторов и пользователей, указанных на странице 7, Министерство торговли США через Бюро стандартов рекомендует, чтобы площади стальных арматурных стержней соответствовали следующим упрощенным список:

Площадь в квадратных дюймах	Размеры квадратных и круглых прутков в дюймах
0.049	¼ круга
0,110	⅜ круглый
0,198	½ круга
0,250	½ квадрата
0,307	⅝ круг
0,442	¾ круглый
0,601	⅞ круглый
0,785	1 раунд
1. 000	1 квадрат
1.266	квадрат 1⅛
1,563	квадрат 1¼

Кроме того, рекомендуется, чтобы этот упрощенный список областей вступил в силу применительно к новому производству с 1 января 1925 г., при условии регулярного ежегодного пересмотра аналогичной конференцией, и чтобы были предприняты все усилия для очистки текущих заказов и существующих запасов ликвидированных районов до 1 марта 1925 г.

…

До 1917 года торговцы новой арматурной заготовкой имели как минимум 15 типоразмеров из двух марок стали.Под давлением военных условий разнообразие размеров и сортов сократилось, что привело к облегчению по всей линии. Совет военной промышленности сыграл важную роль в первом применении упрощения в производстве арматурного проката, так же как он инициировал аналогичную практику во многих других отраслях.

Однако после того, как военные действия были устранены, наметилась тенденция к восстановлению выброшенных размеров, и прежняя путаница вернулась к смущенным производителям, дистрибьюторам и пользователям. Кроме того, сегодня на рынке совершенно определенно существует три сорта арматурного проката: «конструкционный сорт», «промежуточный сорт» и «твердый сорт». Это означает, что у дилеров теперь есть более дорогостоящие запасы, с которыми приходится справляться, и это означает, что они были затруднены в вопросе предоставления минимальных расценок на общественные работы.

Дилеры убеждены, что желателен упрощенный список типоразмеров.

…

Представители заводов, производящих более 80 процентов годового тоннажа стали, используемой для арматурного проката, приняли участие в последующем совещании производителей, дистрибьюторов и пользователей.В то время участники конференции придерживались мнения, что «квадрат» и «круглый» — просто неточные описательные термины, а принципиально важной характеристикой стальной арматуры является площадь поперечного сечения. Поэтому было единодушно предложено выразить эту рекомендацию в терминах площади, а размеры упоминать только с целью предоставления эквивалентов для информации и руководства для тех, кто привык использовать эту номенклатуру.

После того, как к первоначально представленному списку был добавлен один элемент, рекомендация по упрощенной практике была единогласно принята.

…

Удовлетворит ли одна марка стали для арматурного стержня всем требованиям — это вопрос технического характера, который был передан на рассмотрение Ассоциации американских производителей стали и Американского общества по испытанию материалов.

Когда-нибудь в будущем рекомендация, касающаяся этого предмета оценок, будет представлена ​​на рассмотрение конференции, аналогичной рассматриваемой. Если окажется возможным изготавливать арматуру только из одной марки стали, проблема инвентаризации дистрибьюторов будет значительно облегчена.Настоящая рекомендация уменьшает количество складских запасов с 96 до 33. Установление единой марки стали для этого товара позволит дистрибьюторам еще больше сократить количество складских штабелей с 33 до 11. Если дилеры смогут сконцентрироваться на 11 стопках складских запасов , они смогут свободно использовать высвободившиеся инвестиции для сокращения расходов потребителей и укрепления своих бизнес-организаций в целом.

для дальнейшего чтения

CRSI Руководство по стандартной практике . 28-е изд.
Шаумбург, Иллинойс: Институт арматурной стали для бетона, 2009 г.

www.crsi.org

Карманный справочник по осмотру арматуры в полевых условиях.
Шаумбург, Иллинойс: Институт арматурной стали для бетона, 2008 г.

www.crsi.org

Комитет МСА 439.
МСА 439.4R-09. Отчет о стальной арматуре — свойства материалов и доступность в США.
в
Руководство по бетонным работам ACI , Часть 5—2010.
Фармингтон-Хиллз, Мичиган: Американский институт бетона, 2010 г.

Copyright © Sizes, Inc., 2000–2014. Все права защищены.
Последняя редакция: 20 июня 2014 г.

Расчет длины арматуры | Tekla User Assistance

У вас есть три варианта расчета длины арматуры в Tekla Structures:

• Вдоль центральной линии (метод по умолчанию)
• Сумма длин сторон
• Использование формулы

Вдоль центральной линии

Расчет длины центральной линии используется по умолчанию (если для параметра XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT установлено значение FALSE).

При расчете длины центральной линии по умолчанию используется фактический диаметр арматурного стержня. В приведенном выше примере длина центральной линии рассчитывается следующим образом:
450 – (30 + 14) + 2*3,14*(30+14/2)*1/4 + 250 – (30 + 14) = 670,1
Где:

• 30= радиус изгиба
• 14=фактический диаметр (12 номинальный)

Сумма длин сторон (SLL)

Расчет суммы длин ветвей основан на размерах прямых ветвей и не принимает во внимание радиус изгиба.

Этот расчет используется, когда для XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT установлено значение TRUE, а для XS_USE_USER_DEFINED_REBARSHAPERULES установлено значение TRUE. В нашем примере длина арматурного стержня будет:
450 + 250 = 700
Если значение длины отображается как ноль в отчетах и ​​запросах, вам необходимо определить длину в Диспетчере форм арматурных стержней для каждой формы следующим образом:

1. В полях График гибки щелкните правой кнопкой мыши L и выберите SLL (Сумма длин участков) во всплывающем меню.
   См. пример:
2. Щелкните Обновить
3. Нажмите Сохранить

Использование формулы

В Диспетчере форм арматурных стержней можно также использовать формулу для расчета общей длины арматурных стержней.

Для XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT и XS_USE_USER_DEFINED_REBARSHAPERULES необходимо установить значение TRUE. В нашем простом примере, чтобы учесть радиус изгиба и рассчитать длину по внешней поверхности арматурного стержня, выберите (формула) из всплывающего меню в L и введите следующую формулу для расчета длины:
S1 + С2 + 2*3.14*(RS + DIA)*1/4
Где

• S1 = длина прямого участка 1 (406)
• S2= длина прямого участка 2 (206)
• RS = радиус закругления (30)
• DIA=фактический диаметр (14)

Крючки

учитываются по длине и рассчитываются так же, как и любые другие обычные гибки во всех остальных средах, кроме США. В условиях США размер крюка — это необходимая дополнительная длина по сравнению с прямым стержнем. Это обрабатывается в rebar_config.inp с настройкой PullOutShowUSHookDims. Дополнительные сведения см. в разделе Параметры армирования для чертежей.

Точность

Точность размеров длины арматуры определяется в файле rebar_config.inp. Значения могут различаться в каждой среде. Показанные ниже значения взяты из ..\Environments\Common\system\rebar_config.inp .

Следующие настройки определяют точность и округление длин участков:

• ScheduleDimensionRoundingAccuracy=1.0
• ScheduleDimensionRoundingDirection=»ВНИЗ»

Следующие настройки определяют точность и округление общей длины:

• ScheduleTotalLengthRoundingAccuracy=10.0
• ScheduleTotalLengthRoundingDirection=»ВНИЗ»

Другие параметры, влияющие на расчет длины арматурного стержня:
XS_USE_ONLY_NOMINAL_REBAR_DIAMETER

См.

Расчет длины отрезка арматурного стержня

Арматурный стержень — Грузы

Engineering ToolBox — Ресурсы, инструменты и базовая информация для проектирования и проектирования технических приложений!

Вес арматурных стержней размером 1/4.

Rebar Вес

3

• 1 in = 25,4 мм
• 1 фунт / фунт = 1,5 кг /m

Связанные темы

Связанные документы

Перевести

О программе Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети.Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.

Citation

Эту страницу можно цитировать как

• Engineering ToolBox, (2010). Арматура — Грузы . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/rebar-rods-weight-d_1709.html [День доступа, мес. год].

Изменить дату доступа.

закрыть

Научный онлайн-калькулятор

1 31

Размеры, марки и типы арматуры

или арматурный стержень — это стержень, который используется для армирования и укрепления бетона под напряжением. Обычно он изготавливается из стали, хотя для некоторых проектов популярен стекловолокно, поскольку оно не подвержено коррозии и немагнитно.

Существует множество размеров, марок и типов стальной арматуры для поддержки различных конструкций. Стандартные размеры арматурных стержней могут варьироваться в зависимости от страны — метрический размер и британский размер являются двумя популярными размерами. В Соединенных Штатах общие спецификации публикуются Американским институтом бетона (ACI) и Американским обществом испытаний и материалов (ASTM).

Мы сосредоточимся на различных размерах имперских стержней, которые являются стандартными в Соединенных Штатах, как указано в Стандартной спецификации ASTM A955/A955M для деформированных и простых стержней из нержавеющей стали для армирования бетона.

Лучшее понимание того, что такое арматура, как она используется, а также множество доступных вариантов и размеров, позволит вам уверенно работать с этим материалом для вашего следующего строительного проекта.

Диаметр каждого имперского стержня увеличивается на 1/8 дюйма. Вы можете умножить размер стержня на 1/8, чтобы получить номинальный диаметр в дюймах. Например, арматурный стержень №8 = 8/8 дюйма (или 1 дюйм) в диаметре. Общие измерения указывают вес, номинальную площадь и номинальный диаметр.

При работе с арматурой необходимо понимать не только размер необходимой вам арматуры, но и марку и тип стали.

Британский размер бара	Вес (фунт/фут)	Вес (кг/м)	Номинальный диаметр (дюймы)	Номинальный диаметр (мм)	Номинальная площадь (дюйм2)	Номинальная площадь (мм2)
#3	0,376	0,561	0,375	9.525	0,110	71
#4	0,688	0,996	0,500	12.700	0,200	129
#5	1,043	1,556	0,625	15. 875	0,310	200
#6	1,502	2,240	0,750	19.050	0,440	284
#7	2.044	3,049	0,875	22.225	0,600	387
#8	2,670	3,982	1.000	25.400	0,790	509
#9	3.400	5.071	1,128	28.650	1.000	645
#10	4.303	6.418	1,270	32.260	1,270	819
#11	5.313	7,924	1,140	35.810	1,560	1006
#14	7.650	11.410	1,693	43.000	2,250	1452
#18	13. 600	20,284	2,257	57.330	4.000	2581

Ниже приведены общие примеры использования стальной арматуры каждого размера:

• #3 — Эта тонкая и экономичная арматура из низкоуглеродистой стали повышает прочность бетонных дорог, проездов или патио.В плавательных бассейнах из литого бетона также часто придают стенам бассейна форму и прочность.
• #4 — Чуть более толстая арматура №4 идеально подходит для повышения прочности автомобильных дорог и может придать дополнительную прочность колоннам и плитам.
• #5 — Этот тип арматуры обычно используется для мостов и автомагистралей.
• № 6 — Обычно встречается в фундаментах, подпорных стенах, дорогах или автомагистралях.
• #7 — Этот размер арматуры может обеспечить поддержку таких конструкций, как многоэтажные гаражи и мосты.
• #8 — Арматурный стержень #8 идеально подходит для средних и тяжелых коммерческих применений. Его можно использовать для плит, волноломов, колонн и балок.
• #9 — Этот толстый и прочный материал используется в качестве арматуры для высотных строительных проектов, волноломов и подпорных стен.
• #10 — идеально подходит для средних и тяжелых коммерческих проектов, этот размер обеспечивает структурную поддержку в балках, колоннах и т. д.
• #11 — Эта сверхпрочная арматура толстая и прочная, поэтому ее часто используют для несущих конструкций.
• #14 — Одна из самых тяжелых и толстых арматурных стержней стандартных размеров, размер арматуры №14 хорошо подходит для мостов, парковок, высотных зданий и доков.
• #18 — Этот большой, прочный размер арматуры используется для больших зданий, промышленных объектов и других крупномасштабных зданий.

Понимание разницы между пределом текучести и пределом прочности на растяжение необходимо, чтобы оценить, какой класс арматуры вам нужен.

Думайте о пределе текучести и пределе прочности при растяжении как о минимальном и максимальном диапазонах напряжений для арматуры определенного сорта. Предел текучести — это минимальное напряжение, которое может выдержать материал, прежде чем он начнет постоянно деформироваться. И наоборот, предел прочности на растяжение измеряет максимальное напряжение, которое может выдержать материал, прежде чем он будет необратимо поврежден и сломан.

устанавливаются ASTM. Обозначение марки соответствует минимальному пределу текучести в килофунтах на квадратный дюйм (KSI).Распространенными марками являются 40, 60, 75, 80 и 100. Номенклатура марок показывает, какой предел текучести имеет арматурный стержень. Например, арматурный стержень класса 40 имеет минимальный предел текучести 40 тысяч фунтов на квадратный дюйм, что соответствует 40 000 фунтов на квадратный дюйм, тогда как арматурный стержень класса 80 имеет минимальный предел текучести 80 тысяч фунтов на квадратный дюйм или 80 000 фунтов на квадратный дюйм.

Выбор подходящего арматурного стержня для вашего проекта будет зависеть от размера и марки, необходимых для добавления необходимой поддержки и прочности. Это также во многом будет зависеть от материала, используемого для изготовления арматуры, а также от того, что используется для ее покрытия.

является стандартом в бетонной и строительной промышленности, но она может плохо выдерживать условия с высокой влажностью. Арматура с эпоксидным покрытием может лучше работать в морских условиях, сохраняя прочность и долговечность бетона без ускоренной коррозии.

Арматура из углеродистой стали

является наиболее распространенным типом арматуры, используемой в жилых и коммерческих проектах. Эта легированная сталь исключительно экономична и долговечна, но углеродистая сталь может плохо выдерживать проекты, подверженные воздействию высокой влажности.Использование арматуры из углеродистой стали может быть рискованным, если вы работаете с высоким содержанием влаги или в зонах с высокой влажностью.

Арматура из нержавеющей стали

Арматура из нержавеющей стали, хотя и не такая дешевая, как арматура из углеродистой стали, может быть жизнеспособной альтернативой. Эти стальные арматурные стержни используются для мостов, дорог, опор и других несущих конструкций. В отличие от арматуры из углеродистой стали, арматура из нержавеющей стали может помочь предотвратить коррозию, обеспечивая дополнительную защиту.

Оцинкованная арматура

Один из более дорогих вариантов, оцинкованная арматура, представляет собой арматуру из легированной стали, погруженную в раствор цинка для добавления специального водного покрытия, которое может сдерживать коррозию.Этот материал является отличной альтернативой арматуре с эпоксидным покрытием. Оцинкованная арматура в 40 раз более устойчива к коррозии и лучше выдерживает транспортировку и монтаж.

Арматура из полимера, армированного стекловолокном (GFRP)

Этот материал, также известный как арматура из стекловолокна, идеально подходит для проектов, подверженных воздействию воды. Арматура из стекловолокна никогда не подвергается коррозии и обладает гораздо большей прочностью на растяжение, чем традиционная стальная арматура. Кроме того, он на 75 % легче стали, а это значит, что вы можете сэкономить на дорогостоящих расходах на доставку.Этот специализированный материал также обладает непроводящими электрическими свойствами.

Арматура с эпоксидным покрытием

с эпоксидным покрытием хорошо работает в строительных проектах с высокой влажностью. Арматура покрыта толстым слоем эпоксидной смолы, что помогает замедлить коррозию. К сожалению, тонкое эпоксидное покрытие может поцарапаться и повредиться во время транспортировки, что сделает арматуру менее эффективной против коррозии.

Арматура из сварной проволоки (WWF)

Хотя этот тип материала имеет другое название, чем другие стандартные типы арматуры, арматура WWF на самом деле представляет собой сетку, изготовленную из сварной низкоуглеродистой стальной проволоки.Сетка может помочь укрепить бетонные плиты, чтобы улучшить общую прочность бетона на растяжение.

Расширенная металлическая арматура

Подобно арматуре WWF, просечно-вытяжной лист создает металлическую сетку, детализированную ромбовидными линиями. Сетка изготовлена ​​из цельного стального листа, который мастерски вырезается и расширяется. Этот материал обычно используется, когда требуется очень толстая штукатурка для поддержки бетона. Расширенная металлическая арматура часто используется для тротуаров или пешеходных поверхностей, но она недостаточно прочна, чтобы выдерживать интенсивное движение транспортных средств или большой вес.

Арматура является важным материалом для железобетона. Выбор правильного размера, марки и типа арматурных стержней имеет решающее значение для успеха любого проекта. Правильный и равномерный интервал также важен.

Полное понимание предела прочности и предела текучести каждого сорта арматуры, а также преимуществ, недостатков и общей разницы в стоимости между вариантами арматуры позволит вам создать безопасный, рентабельный и долговечный проект.

Похожие сообщения

Pag-asa Steel Works Inc. — Продукция и услуги: Руководство по продукции

Руководство по продукту

АРМАТУРА PAG-ASA   [Вверх]

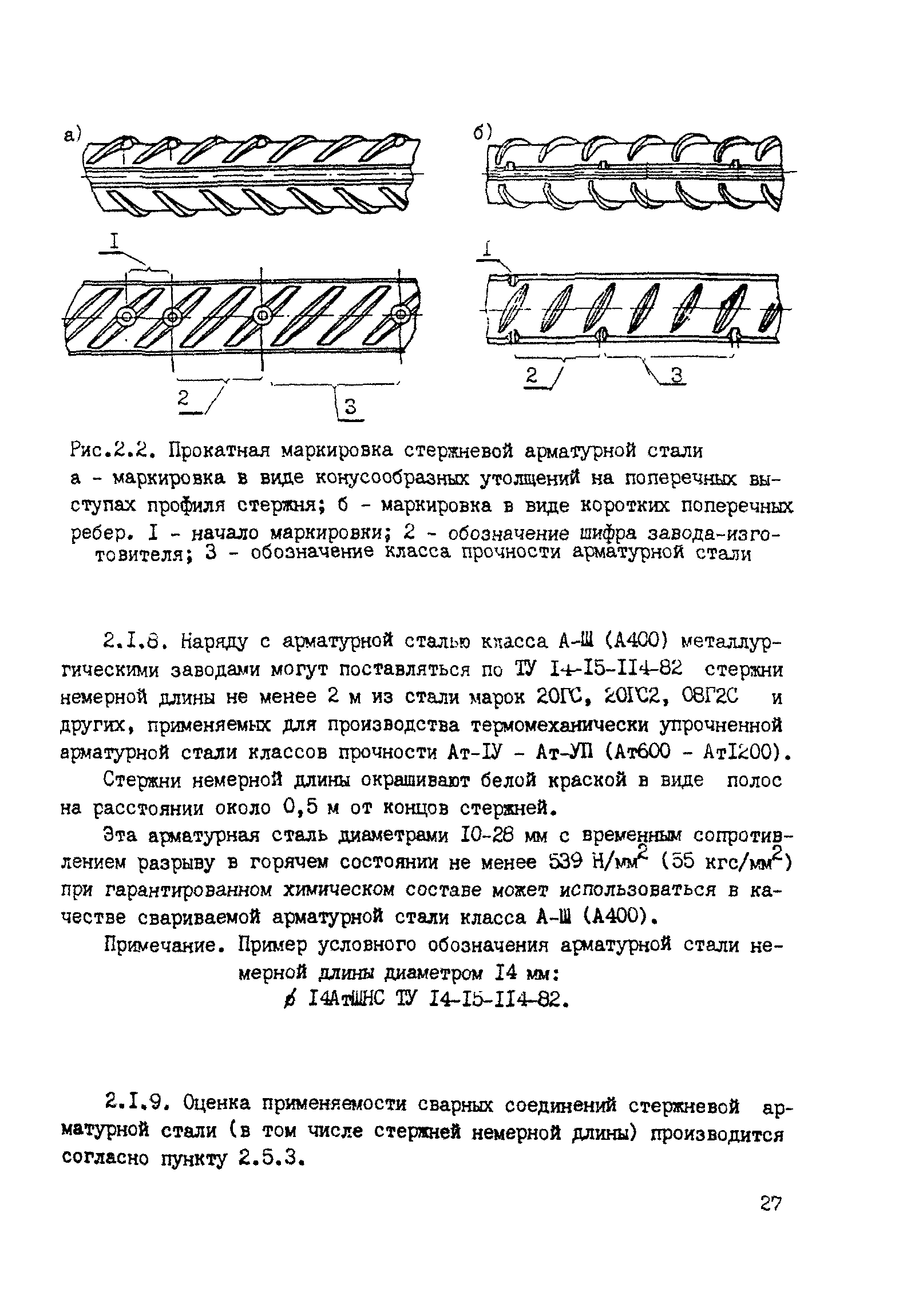

Арматурную арматуру Pag-asa Steel можно узнать по логотипу компании («PSW», сокращение от Pag-asa Steel Works), который изготавливается методом горячей прокатки и чеканится на каждом стержне через определенные промежутки времени.Знак размера арматурного стержня, который указывает номинальный диаметр стержня, а также знаки марки, пластичности и производственного процесса также нанесены на горячекатаный прокат рядом с логотипом компании.

Pag-asa Steel впервые применила практику размещения своего логотипа на слитках в 1975 году, до того, как это было предписано законом. Бюро стандартов на продукцию Министерства торговли и промышленности Филиппин теперь требует, чтобы все производители арматуры наносили опознавательные знаки на свои стержни.

СТАНДАРТЫ   [Вверх]

Pag-asa Steel производит высококачественную арматурную сталь различных размеров, длин и сортов в соответствии с Филиппинским национальным стандартом (PNS 49:2020), а также глобальным стандартом ASTM (ASTM A615/A706), установленным Американским обществом. для испытаний и материалов (теперь известный как ASTM International).

Названия марок PNS 49 происходят от минимального предела текучести стержней, измеренного в мегапаскалях (МПа).Например, стандартный стержень марки 420 имеет минимальный предел текучести 420 МПа.

Классы ASTM International также основаны на пределе текучести, но в основном выражены в фунтах на квадратный дюйм (psi). Например, стандартный стержень класса 60 имеет минимальный предел текучести 60 000 фунтов на квадратный дюйм [эквивалентно 420 МПа] и обозначается в стандарте как «Класс 60 [420]».

Для простоты здесь используются обозначения, основанные на фунтах на квадратный дюйм, при ссылке на международный стандарт ASTM.

РАЗМЕРЫ ПЛОЩАДОК   [Вверх]

Pag-asa Steel производит и продает следующие стандартные размеры (в номинальных диаметрах): 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 28 мм, 32 мм и 36 мм.Более крупные размеры, такие как стержни 40 мм и 50 мм, могут быть изготовлены по специальному заказу.

Для стальных стержней термины «размер» и «номинальный диаметр» используются взаимозаменяемо.

ДОПУСТИМЫЙ ВЕС   [Верх]

Поскольку во время горячей прокатки происходит изменение площади поперечного сечения, следует ожидать соответствующего изменения линейного веса.По этой причине PNS 49 предусматривает допустимое «отклонение массы» (VIM) ±6%, измеренное с использованием одного куска стального стержня.

КОММЕРЧЕСКАЯ ДЛИНА   [Верх]

Арматура Pag-asa Steel выпускается следующих размеров: 6,0 м, 7,5 м, 9,0 м, 10,5 м и 12,0 м. Специальные длины 13,5 и 15,0 метров могут быть изготовлены по специальному заказу.

Длина отрезка арматурного стержня не должна быть меньше указанной товарной длины по стандартам ПНС 49:2020. Указанный допуск по длине равен нулю (0), + 60 мм.

ОЦЕНКИ   [Вверх]

Арматура Pag-asa Steel выпускается следующих марок, чтобы соответствовать требованиям зданий с высокой, средней и низкой прочностью на растяжение.

Марка арматуры тиснена на стержнях в дополнение к различным цветовым меткам, нанесенным на концах каждого стержня, как показано в следующей таблице:

* На обоих концах полосы ** Один цвет на каждом конце полосы
Ссылка: Национальный стандарт Филиппин (PNS 49:2020).
