Длина нахлеста арматуры: Технические особенности нахлеста арматуры при вязке

Нахлест арматуры при вязке таблица

Прочный и долговечный фундамент – это армированный фундамент. Но армирование – операция, требующая точности, и вязание стержней арматуры внахлест или встык требует знания длины прутьев. Лишние сантиметры арматурных прутьев способны деформировать фундамент при прикладываемых боковых нагрузках, нарушить его целостность и общую надежность. И наоборот – правильный монтаж армокаркаса позволит избежать деформирования и растрескивания бетонной ж/б плиты, увеличить срок службы и надежность фундамента. Знание технических особенностей, методов расчета длины прутьев, монтажа стыков и требований снип помогут в строительстве не единожды. Грамотный нахлест арматуры

Содержание

1. Нормативное основание и типы соединений
2. Соединение армостержней свариванием
3. Соединение внахлест вязанием
4. Местонахождение соединений арматуры внахлест

Нормативное основание и типы соединений

Требования снип 52-101-2003 предполагают выполнение условий жесткости для механических и сварных соединений арматурных стержней, а также для соединений прутьев внахлест.

Соединение прутьев арматуры не допускается на локальных участках с превышением допустимых нагрузок и прикладываемых напряжений. Соединение внахлест – это традиционно вязание армостержней мягкой стальной проволокой. Если для армирования фундамента применяется арматура Ø ≤ 25 мм, то практичнее и эффективнее будет использование опрессованных креплений или резьбовых муфт, чтобы повысить безопасность самого соединения и объекта в целом.

1. Соединение внахлест без сварного шва;
2. Соединение сваркой, резьбой или опрессовкой.

Стык без применения сварки чаще всего применяется в индивидуальном строительстве из-за доступности и дешевизны метода. Доступная и недорогая арматура для вязки каркаса – класса A400 AIII. Согласно ACI и СНиП не разрешается стыковать арматуру нахлестом в местах предельных нагрузок и на участках высокой напряженности для арматуры.

Соединение армостержней свариванием

Для частного строительства сваривание стержней арматуры нахлестом – это дорого, так как класс рекомендуется использовать свариваемый класс А400С или А500С арматуры.

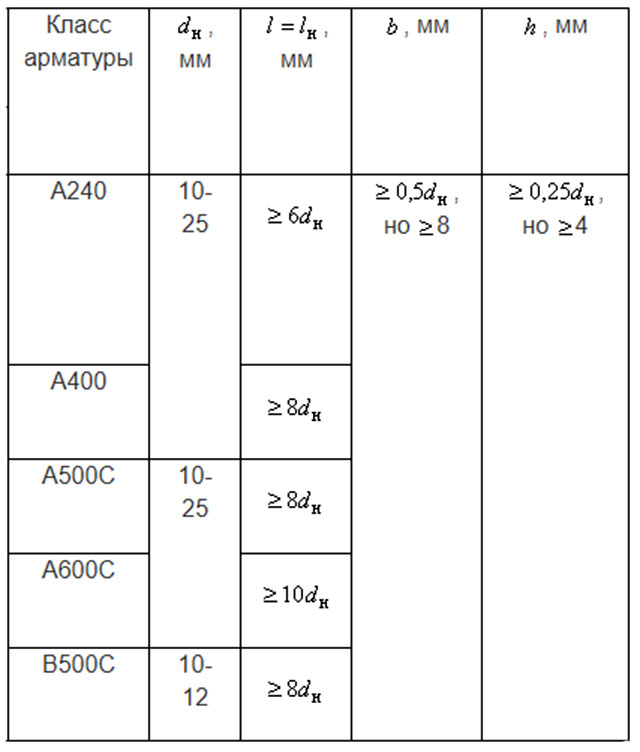

Таким образом, согласно таблице, длина сварного шва при вязании стержней марки В400С должна быть 10 Ø прута. При использовании 12-миллиметровых стержней шов будет длиной 120 мм.

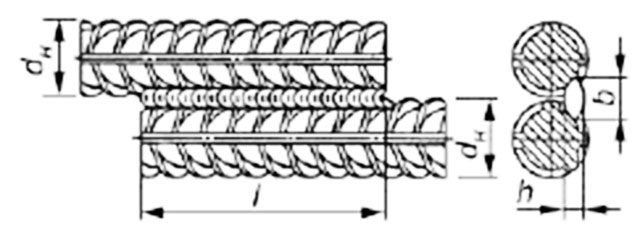

  Сварной стык внахлест

Соединение внахлест вязанием

Дешевый и распространенный класс арматуры для соединений без сварки – А400 АIII. Стыки скрепляются вязальной проволокой, к местам вязки предъявляются особые требования.

Анкеровка или нахлест арматуры при вязке таблица значений которого приведена ниже для вязки в бетоне марки BIO с прочностью 560 кг/см², предполагает использование определенных марок и классов армостержней с определенным типом металлообработки для определенных диаметров:

  Работа арматуры при сжатии и растяжении

Механическая стыковка прутьев в каркасе для ж/б изделий проводится один из следующих способов:

1. Наложением прямых стержней друг на друга;
2. Нахлест прута с прямым концом со сваркой или механическим креплением на всем перепуске поперечных стержней;
3. Механическое и сварное крепление стержней с загнутыми в виде крючков, петель и лап законцовками.

Применение гладкой арматуры требует вязать ее внахлест или сваривать с поперечными прутьями каркаса.

Требования к вязке прутьев внахлест:

1. Необходимо вязать стержни с соблюдением длины наложения прутьев;
2. Соблюдать нахождение мест вязки в бетоне и перепусков арматуры по отношению друг к другу;

Соблюдение требований СНиП позволит эксплуатировать прочные ж/ плиты в фундаментах с большим и гарантированным сроком службы. Способы ручной вязки арматуры

Местонахождение соединений арматуры внахлест

Нормативные документы не разрешают располагать участки соединения арматуры ввязкой в местах предельных нагрузок и напряжений. Все стыки стержней рекомендуется располагать в железобетонных конструкциях с ненагруженными участками и без приложения напряжений. Для ленточных монолитных фундаментов участки перепуска концов прутьев нужно размещать в локальных участках с без приложения крутящих и изгибающих сил, или с минимальным их вектором.

Общая длина всех вязаных перепусков в каркасе зависит от приложенных усилий к прутьям, уровня сцепления с бетоном и напряжений, возникающих по протяженности соединения, а также сил сопротивления в перехлестах армопрутьев. Главный параметр при расчете длины перепуска соединяемой арматуры – диаметр стержня.

Калькулятор

Таблица ниже позволяет без сложных расчетов определить нахлест армирующих прутьев при монтаже армирующего фундаментного каркаса. Почти все значения в таблице приводятся к Ø 30 связываемых армирующих стержней.

Чтобы повысить прочность армокаркаса основания дома, нахлесты в арматуре необходимо правильно располагать по отношению друг к другу. причем контролировать размещение и в горизонтальной, и в вертикальной плоскости в бетоне. Российские и международные нормы и правила рекомендуют по этому поводу делать разнос связок, чтобы в одном разрезе находилось не более 50% нахлестов. Расстояние разнесения, определенное СНиП и ACI, не должно быть больше 130% всей длины стыков армирующих прутьев. Как располагать нахлесты прутьев

Международные требования ACI 318-05 определяют разнесение стыков на расстояние ≥ 61 см. При превышении этого значения вероятность деформирования бетонного фундамента от напряжений и нагрузок значительно возрастает.

Сколько диаметров СНиП при перехлесте арматуры?

Дата: 4 октября 2018

Просмотров: 17169

Содержание

• Типы соединения
• Соединение стержней сваркой
• Монтаж армопояса без применения сварочных работ
• Существенные требования к соединениям

Во время армирования фундамента или изготовления любого из видов армопояса практически у каждого человека возникает вопрос о том, какой должна быть длина нахлеста, и каким образом правильно его выполнить. Действительно, это имеет большое значение. Верно выполненная стыковка стальных прутьев делает более прочным соединение арматуры. Конструкция здания становится защищенной от различных видов деформаций и разрушений. Воздействие на фундамент сводится к минимуму. Как следствие — увеличивается безаварийный срок эксплуатации.

Нахлест арматуры при вязке – это самый простой и при этом по-настоящему надежный вариант соединения арматуры

Типы соединения

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:

• Стыки внахлест, выполненные без сварки:

• нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
• нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
• нахлест прямых концов прутьев.

• Механические и сварные типы соединений встык:

• с использованием сварочных аппаратов;
• при помощи профессиональных механических агрегатов.

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров

В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест.
Вариант сплетения прутьев внахлест популярен в частном строительстве. И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.
Промышленное строительство чаще использует второй вариант соединения арматурных прутьев.
Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.

[testimonial_view id=»9″]

Соединение стержней сваркой

Нахлест арматуры с использованием сварки допускается только со стержнями марок А400С и А500С. Арматура этого класса считается свариваемой. Но стоимость таких стержней достаточно высока. Самый же распространенный класс — А400. Но его использование недопустимо, так как при его нагревании заметно сокращается прочность и устойчивость к коррозии.
Запрещается сваривать места, где есть перехлест арматуры, независимо от класса последней. Существует вероятность разрывов стержней при воздействии на них больших нагрузок. Так говорят зарубежные источники. В российских правилах разрешается использование дуговой электросварки этих мест, но размер диаметров не должен превышать 2,5 см.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Длина сварочных швов и классов арматуры находятся в прямой зависимости. В работе используются электроды с сечением 4—5 мм. Длина нахлеста при проведении сварочных работ — менее 10 диаметров используемых прутьев, что соответствует требованиям регламентирующих ГОСТов 14098 и 10922.

Монтаж армопояса без применения сварочных работ

При проведении монтажа соединений внахлест при вязке используются прутья самой популярной марки — А400 AIII. Места, где выполнен перехлест, связываются вязальной проволокой. СНиП предъявляют особые требования при выборе такого способа связки.
Сколько есть вариантов фиксации прутьев без сварки?

Соединение арматуры:

• перехлест конечных прутьев;
• нахлест прутьев с прямыми концами с подваркой поперечных стержней;
• с изогнутыми концами.

Если стержни имеют гладкий профиль, возможно применение только 2-го или 3-го вариантов.

Соединение арматуры не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения

Существенные требования к соединениям

Во время вязания соединений методом нахлеста без применения сварки правилами определяются некоторые параметры:

• Длина накладки.
• Особенности местонахождения узлов в конструкции.
• Расположение перехлестов по отношению друг к другу.

Как уже было сказано, запрещается размещать арматуру, связанную внахлест, в местах наивысшей нагрузки и максимального напряжения. Располагаться они должны в тех местах железобетонного изделия, где отсутствует нагрузка, либо же она минимальна. Если такой технологической возможности нет, размер соединения выбирается из расчета — 90 сечений (диаметров) стыкующихся прутьев.
Технические нормы четко регламентируют, какими должны быть размеры таких соединений. Однако их величина может зависеть не только от сечения. На неё также влияют следующие критерии:

• степень нагрузки;
• марка используемого бетона;
• класс арматуры;
• расположение узлов соединения в конструкции;
• место применения железобетонного изделия.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю

Основополагающим условием при выборе протяженности перехлеста является диаметр арматуры.
Следующая таблица может быть использована для удобного расчета размеров стыковки прутьев при вязании без применения метода сварки. Как правило, их размер подводится к 30-кратной величине сечения применяемой арматуры.

Существуют также минимизированные величины связки прутьев внахлест. Они назначаются исходя из прочности бетона и степени давления.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

В сжатой зоне бетона:

Перечень измерений на растянутой зоне бетона:

Правильное расположение нахлеста касательно друг друга и всей конструкции имеет колоссальное значение для повышения прочности скелета фундамента.

Соединения необходимо делать таким образом, чтобы они были равномерно распределены, и в каждом разрезе конструкции было сосредоточено не больше 50% связок. А промежуток между ними должен быть меньше 130% размера стыков армированных прутьев.

Требования уже упомянутых выше строительных норм и правил (СНиП) гласят, что расстояние между стыковочными соединениями должно быть более 61 см. В случае несоблюдения такой дистанции бетонное основание может быть подвергнуто деформациям вследствие всех оказываемых на него нагрузок на этапе сооружения здания, а также во время его эксплуатации.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Расчет длины нахлеста в железобетонных конструкциях

13 ноября 2017 г. 3 ноября 2017 г. by Namita

Длина нахлеста является одним из важных терминов в армировании. Обычно его путают с другим важным термином, называемым длиной разработки и длиной закрепления. В этой статье обсуждается длина перехлеста стержней. Во время размещения стали в железобетонной конструкции, если необходимая длина одного стержня может не хватить. Чтобы получить нужную длину конструкции, делается притирка двух брусков рядом. Альтернативой этому является использование механических муфт.

Нахлест можно определить как наложение двух стержней рядом друг с другом на расчетную длину. Обычно длина запаса стальных стержней ограничивается 12 метрами. Это необходимо для легкой транспортировки стальных стержней на строительную площадку. Например, представьте, что вам нужно построить колонну высотой 100 футов. Но его практически нет. Следовательно, бары разрезаются на каждом втором этаже.

Затем необходимо передать усилия натяжения с одного стержня на другой стержень в месте разрыва стержня. Таким образом, второй стержень держится близко к первому стержню, и выполняется перекрытие. Это количество перекрытий между двумя стержнями называется «длиной круга». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина напуска составляет 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Длина внахлест при растяжении:

Длина внахлест, включая величину анкеровки крюков, должна составлять

• Для натяжения на изгиб – Ld или 30d, в зависимости от того, что больше.
• Для прямого натяжения – 2Ld или 30d, в зависимости от того, что больше.

Прямая длина нахлеста прутков должна быть не менее 15d или 20см.

Длина внахлест при сжатии:

Длина внахлест равна длине в развертке, рассчитанной на сжатие, но не менее 24d.

Для стержней разного диаметра:

Если необходимо соединить стержни разного диаметра, длина внахлест рассчитывается с учетом стержня меньшего диаметра.

Соединения внахлест не должны применяться для стержней диаметром более 36 мм. В таких случаях следует рассматривать сварку. Но если сварка также невозможна в некоторых условиях, то для прутков диаметром более 36 мм может допускаться притирка. Но наряду с притиркой следует предусмотреть дополнительные спирали 6 мм вокруг притертых стержней.

Длина внахлестку для бетона 1:2:4 Номинальная смесь:

Длина нахлеста при растяжении (стержень MS – стержень из мягкой стали), включая значение анкеровки, составляет 58d. Таким образом, исключая значение анкеровки, длина колена = 58 d – 2 * 9 d = 40 d. (Где 9d = припуск на крюк до 25 мм и k=2)

Длина нахлеста для бетона M20:

• Колонны – 45d
• Балки – 60d
• Плиты – 60d

Из этого следует, что Стержни-колонны диаметром 20 мм, минимальный нахлест 45 * 20 = 900 мм.

Сращивание арматурных стержней и размер арматуры

МЫ ПЕРЕЕЗЖАЕМ В ПОСЕЩАТЬ MONOLITHICDOME.COM & MONOLITHIC.RU | ПОДРОБНЕЕ

Требования к длине соединения арматуры фундамента внахлестку

Дэвид Б. Саут • Опубликовано 30 апреля 2012 г. 19:04 • Арматура

Сращивание арматурных стержней

Рекомендуемая компанией Monolithic процедура сращивания арматурных стержней изменилась. В течение многих лет мы просто накладывали арматуру внахлест и связывали стержни вместе. На самом деле, когда я только начинал, мы перекрывали и сваривали стержни вместе.

Но оказывается, что если вы не используете арматуру A706, которая очень дорогая, сварка арматуры не допускается. Поэтому мы рекомендуем вам держаться подальше от сварки.

Текущая процедура

При сращивании арматурных стержней мы подводим одну деталь к другой, накладываем их на некоторое расстояние и заливаем бетоном. Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону становится труднее войти внутрь и вокруг арматурного стержня, и соединение не считается прочным.

Таким образом, рекомендуется соединить стержни вместе и перекрыть их, но оставить между стержнями не менее двух диаметров стержней. Два диаметра стержней обеспечивают пространство для заливки бетона внутри, вокруг и между стержнями и фактически увеличивают прочность.

Инженерный мир придумал несколько чисел, которые можно использовать для соединений стержней. С арматурным стержнем № 4, если место соединения стержня соприкасается, мы делаем нахлест на 44 дюйма. Если оно не соприкасается, мы делаем нахлест на 18 дюймов.

Учитывая стоимость арматуры, это огромная разница. Поэтому по возможности не накладываем арматуру внахлест на себя. Мы хотим, чтобы круги были чистыми, чтобы бетон мог намотаться на них.

Размер арматуры

Компания Monolithic также уделяет большое внимание размерам арматуры. Арматура бывает разных размеров: № 2, № 3, № 4, № 5, № 6 и т. д.

Арматура № 2 имеет диаметр 2/8 дюйма или 1/4 дюйма. Его нужно деформировать; это должен быть шестидесятый класс; ему нужны все эти замечательные вещи, но их трудно купить.

Почему трудно купить? Крайне мало арматуры № 2 используется, потому что для большинства бетонных работ во многих проектах требуются стержни большего размера. Но, к счастью, монолитный купол имеет настолько идеальную форму с точки зрения прочности, что арматурный стержень № 2 работает во многих проектах, для которых мы ранее использовали № 3.

Мы инструктируем наших инженеров по возможности использовать арматуру №2. Но если вы не можете найти № 2 или он стоит столько же, сколько № 3 и вызывает больше хлопот, используйте № 3.

Компании, поставляющие материалы для ограждений, обычно имеют арматуру №2. Они могут изготавливать деформированные стержни № 2, которые обычно стоят намного меньше, чем стержни № 3, потому что арматура № 2 весит намного меньше. Стоимость за фунт будет больше, но стоимость за фут будет меньше.

Вопрос: Почему бы нам просто не раздвинуть прутья дальше друг от друга? Ответ: Это работает, но не соответствует коду.

В норме указано, что расстояние между стержнями не может превышать пятикратную толщину бетона. Таким образом, если мы используем 2 1/2 дюйма бетона, мы не можем разделить стержни более чем на 12 дюймов по центру.

Это не означает минимальный размер; определяется инженерной нагрузкой.

Для основной части оболочки небольшого купола используйте арматурный стержень № 2, 12 дюймов в центре. См. таблицу армирования для вашего конкретного проекта. , мы используем эту диаграмму для каждого проекта.

Требования к длине соединения арматуры внахлестку
