Длина нахлеста арматуры: Технические особенности нахлеста арматуры при вязке

Нахлест арматуры при вязке таблица

Прочный и долговечный фундамент – это армированный фундамент. Но армирование – операция, требующая точности, и вязание стержней арматуры внахлест или встык требует знания длины прутьев. Лишние сантиметры арматурных прутьев способны деформировать фундамент при прикладываемых боковых нагрузках, нарушить его целостность и общую надежность. И наоборот – правильный монтаж армокаркаса позволит избежать деформирования и растрескивания бетонной ж/б плиты, увеличить срок службы и надежность фундамента. Знание технических особенностей, методов расчета длины прутьев, монтажа стыков и требований снип помогут в строительстве не единожды. Грамотный нахлест арматуры

Содержание

1. Нормативное основание и типы соединений
2. Соединение армостержней свариванием
3. Соединение внахлест вязанием
4. Местонахождение соединений арматуры внахлест

Нормативное основание и типы соединений

Требования снип 52-101-2003 предполагают выполнение условий жесткости для механических и сварных соединений арматурных стержней, а также для соединений прутьев внахлест.

Соединение прутьев арматуры не допускается на локальных участках с превышением допустимых нагрузок и прикладываемых напряжений. Соединение внахлест – это традиционно вязание армостержней мягкой стальной проволокой. Если для армирования фундамента применяется арматура Ø ≤ 25 мм, то практичнее и эффективнее будет использование опрессованных креплений или резьбовых муфт, чтобы повысить безопасность самого соединения и объекта в целом.

1. Соединение внахлест без сварного шва;
2. Соединение сваркой, резьбой или опрессовкой.

Стык без применения сварки чаще всего применяется в индивидуальном строительстве из-за доступности и дешевизны метода. Доступная и недорогая арматура для вязки каркаса – класса A400 AIII. Согласно ACI и СНиП не разрешается стыковать арматуру нахлестом в местах предельных нагрузок и на участках высокой напряженности для арматуры.

Соединение армостержней свариванием

Для частного строительства сваривание стержней арматуры нахлестом – это дорого, так как класс рекомендуется использовать свариваемый класс А400С или А500С арматуры.

Таким образом, согласно таблице, длина сварного шва при вязании стержней марки В400С должна быть 10 Ø прута. При использовании 12-миллиметровых стержней шов будет длиной 120 мм.

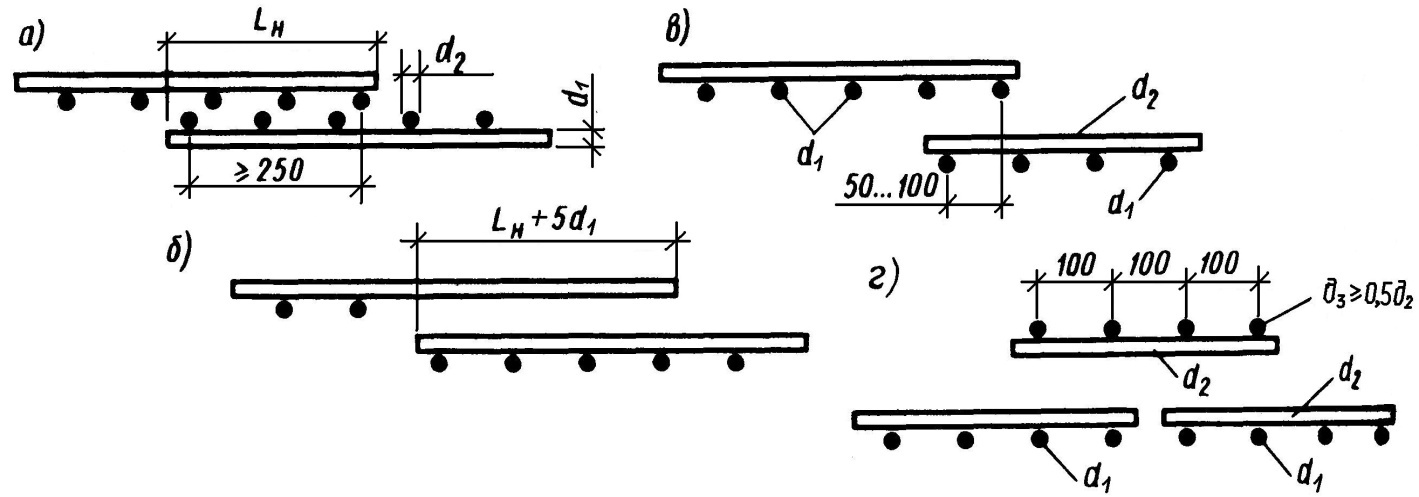

  Сварной стык внахлест

Соединение внахлест вязанием

Дешевый и распространенный класс арматуры для соединений без сварки – А400 АIII. Стыки скрепляются вязальной проволокой, к местам вязки предъявляются особые требования.

Анкеровка или нахлест арматуры при вязке таблица значений которого приведена ниже для вязки в бетоне марки BIO с прочностью 560 кг/см², предполагает использование определенных марок и классов армостержней с определенным типом металлообработки для определенных диаметров:

  Работа арматуры при сжатии и растяжении

Механическая стыковка прутьев в каркасе для ж/б изделий проводится один из следующих способов:

1. Наложением прямых стержней друг на друга;
2. Нахлест прута с прямым концом со сваркой или механическим креплением на всем перепуске поперечных стержней;
3. Механическое и сварное крепление стержней с загнутыми в виде крючков, петель и лап законцовками.

Применение гладкой арматуры требует вязать ее внахлест или сваривать с поперечными прутьями каркаса.

Требования к вязке прутьев внахлест:

1. Необходимо вязать стержни с соблюдением длины наложения прутьев;
2. Соблюдать нахождение мест вязки в бетоне и перепусков арматуры по отношению друг к другу;

Соблюдение требований СНиП позволит эксплуатировать прочные ж/ плиты в фундаментах с большим и гарантированным сроком службы. Способы ручной вязки арматуры

Местонахождение соединений арматуры внахлест

Нормативные документы не разрешают располагать участки соединения арматуры ввязкой в местах предельных нагрузок и напряжений. Все стыки стержней рекомендуется располагать в железобетонных конструкциях с ненагруженными участками и без приложения напряжений. Для ленточных монолитных фундаментов участки перепуска концов прутьев нужно размещать в локальных участках с без приложения крутящих и изгибающих сил, или с минимальным их вектором.

Общая длина всех вязаных перепусков в каркасе зависит от приложенных усилий к прутьям, уровня сцепления с бетоном и напряжений, возникающих по протяженности соединения, а также сил сопротивления в перехлестах армопрутьев. Главный параметр при расчете длины перепуска соединяемой арматуры – диаметр стержня.

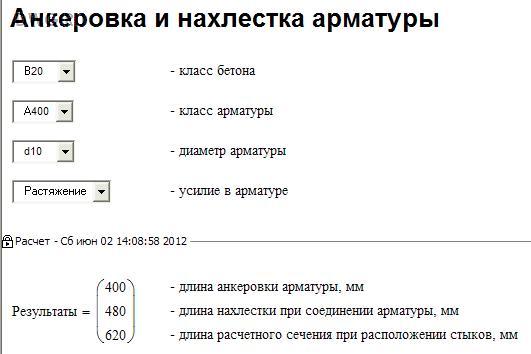

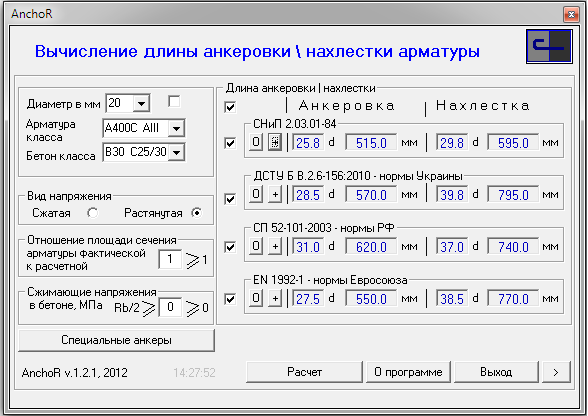

Калькулятор

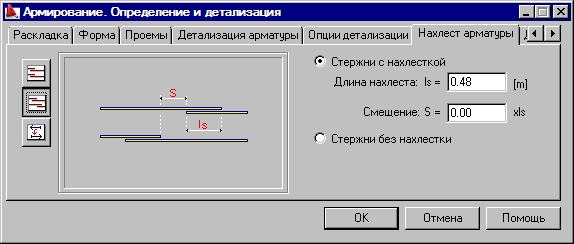

Таблица ниже позволяет без сложных расчетов определить нахлест армирующих прутьев при монтаже армирующего фундаментного каркаса. Почти все значения в таблице приводятся к Ø 30 связываемых армирующих стержней.

Чтобы повысить прочность армокаркаса основания дома, нахлесты в арматуре необходимо правильно располагать по отношению друг к другу. причем контролировать размещение и в горизонтальной, и в вертикальной плоскости в бетоне. Российские и международные нормы и правила рекомендуют по этому поводу делать разнос связок, чтобы в одном разрезе находилось не более 50% нахлестов. Расстояние разнесения, определенное СНиП и ACI, не должно быть больше 130% всей длины стыков армирующих прутьев. Как располагать нахлесты прутьев

Международные требования ACI 318-05 определяют разнесение стыков на расстояние ≥ 61 см. При превышении этого значения вероятность деформирования бетонного фундамента от напряжений и нагрузок значительно возрастает.

Перехлест арматуры: сколько диаметров по СНиП

При выполнении мероприятий, связанных с армированием бетонных конструкций, возникает необходимость соединить между собой арматурные стержни. При выполнении работ необходимо знать какой перехлёст арматуры, сколько диаметров по СНиП составляет величина перекрытия прутков. От правильно подобранной длины перехлеста, учитывающего площадь поперечного сечения арматуры, зависит прочность фундамента, или армопояса. Правильно выполненный расчет железобетонных элементов с учетом типа соединения обеспечивает долговечность и прочность объектов строительства.

Виды соединений между арматурными элементами

Желая разобраться с возможными вариантами стыковки арматурных прутков, многие мастера обращаются к требованиям действующих нормативных документов. Ведь удачно выполненное соединение обеспечивает требуемый запас прочности на сжатие и растяжение. Некоторые застройщики пытаются найти ответ согласно СНиП 2 01. Другие – изучают строительные нормы и правила под номером 52-101-2003, содержащие рекомендации по проектированию конструкций из железобетона, усиленного ненапряженной стальной арматурой.

В соответствии с требованиями действующих нормативных документов для усиления ненапряженных элементов применяется стальная арматура, в отличие от напряженных конструкций, где для армирования используются арматурные канаты классов К7 и выше. Остановимся на применяемых методах фиксации арматурных стержней.

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами

Возможны следующие варианты:

• соединение внахлест вязаных стержней без применения сварки. Фиксация осуществляется с использованием дополнительных стальных прутков изогнутой формы, повторяющих конфигурацию арматурного соединения. Допускается согласно СНиП выполнение нахлеста прямых стержней с поперечным креплением элементов при помощи вязальной проволоки или специальных хомутов.

Нахлест арматуры при вязке зависит от диаметра прутков. Залитые бетоном конструкции из вязаных прутков широко применяются в области частного домостроения. Застройщика привлекает простота технологии, легкость соединения и приемлемая стоимость стройматериалов;

• фиксация арматурных прутков с помощью бытового электросварочного оборудования и профессиональных агрегатов. Технология соединения арматуры с помощью сварочных установок имеет определенные ограничения. Ведь в зоне сваривания возникают значительные внутренние напряжения, отрицательно влияющие на прочностные характеристики арматурных каркасов.

Выполнить перехлест арматурных прутков с помощью электросварки можно, используя арматуру определенных марок, например, А400С. Технология сваривания стальной арматуры в основном используется в области промышленного строительства.

Строительные нормы и правила содержат указание о необходимости усиления бетонного массива не менее, чем двумя цельными арматурными контурами. Для реализации указанного требования производится соединение стальных стержней с перекрытием. СНиП допускает использование стержней различных диаметров. При этом максимальный размер поперечного сечения прутка не должен превышать 4 см. СНиП запрещает производить соединение стержней внахлест с помощью вязальной проволоки и сварки в местах действия значительной нагрузки, расположенной вдоль или поперек оси.

К таковым относят механические и сварные соединения стыкового типа, а также стыки внахлест, выполняемые без сварки

Прямая анкеровка.

Прямая анкеровка арматуры устраивается в местах, где геометрия конструкции позволяет это сделать, и иногда может располагаться в защитном слое бетона. Прямая анкеровка допускается только для арматуры периодического профиля.

Наличие дополнительного обжатия бетона от внешних силовых факторов в зоне анкеровки увеличивает несущую способность самого бетона, тем самым увеличивается эффективность анкеровки (сцепления).

При прямой анкеровке в защитном слое бетона продольное усилие пытается сколоть защитный слой касательными напряжениями.

Рис. 1. Возможность скалывания защитного слоя бетона при анкеровке.

Наши нормы не оговаривают длину анкеровки в зависимости от расположения стержня в конструкции, поэтому анкеровку в защитном слое бетона не рекомендуется выполнять без наличия поперечной арматуры или каких-то других дополнительных мероприятий (увеличенная длина анкеровки, установка верхней перпендикулярной продольной или поперечной арматуры, увеличение защитного слоя, устройство отгиба и т. д.), с помощью которых будут восприниматься касательные напряжения и исключено скалывание защитного слоя бетона.

Установка по верху перпендикулярной продольной арматуры в зоне анкеровки увеличивает зону скола защитного слоя бетона, но при этом ее применение по сравнению с установкой поперечной арматуры менее эффективно.

Шаг и диаметр хомутов в зоне прямой анкеровки в защитном слое бетона определяется в зависимости от типа хомута и диаметра продольной арматуры.

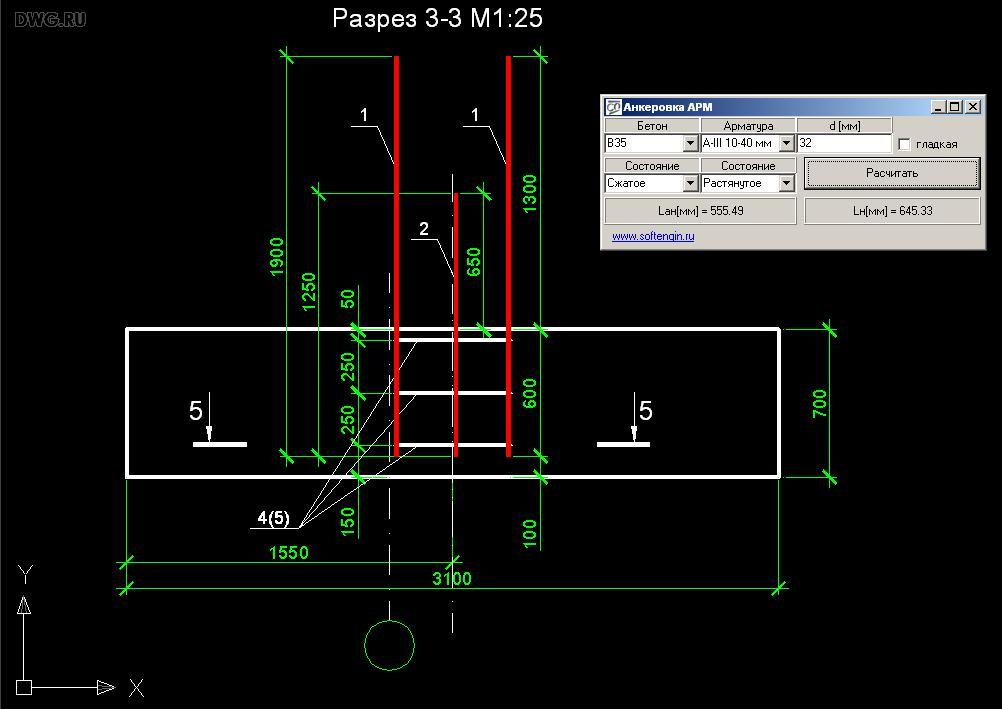

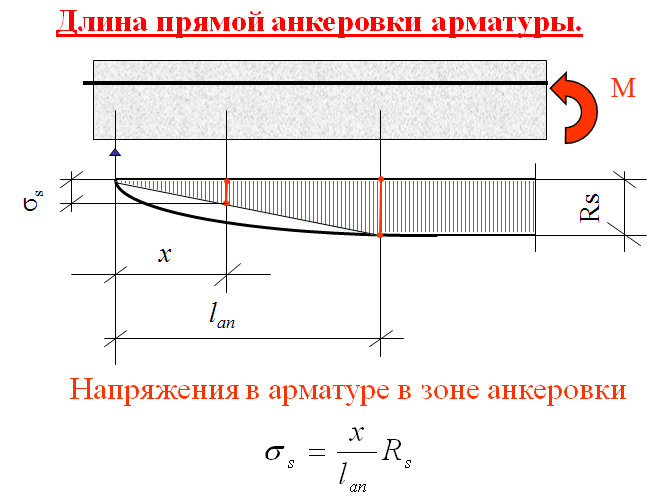

Расчетная длина прямой анкеровки арматуры в бетоне определяется

(СП 52-101-2003 п. 8.3.22 или СП 63.13330.2012 п. 10.3.25):

Для элементов из мелкозернистого бетона группы А требуемая расчетная величина длины анкеровки должна быть увеличена на 10ds для растянутого бетона и на 5ds – для сжатого.

Допускается уменьшать длину прямой анкеровки стержней ненапрягаемой арматуры в зависимости от количества и диаметра поперечной арматуры в зоне анкеровки, вида дополнительных анкерующих устройств (приварка поперечной арматуры) и величины поперечного обжатия бетона в зоне анкеровки (например, от опорной реакции), но не более чем на 30%.

В любом случае фактическую длину анкеровки принимают не менее 15ds и 200 мм, а также не менее 0,3×lo,аn.

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А400:

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А500:

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А500СП с эффективным профилем:

Примечание: отношение в таблицах Lан/ds для не напрягаемой арматуры диметром больше 32 мм нужно разделить на коэффициент 0,9.

Фиксация арматурных прутков электросваркой

Стыковка арматуры с использованием электрической сварки применяется в областях промышленного и специального строительства. При соединении с помощью электросварки важно добиться минимального расстояния между стержнями и зафиксировать элементы без зазора. Повышенная нагрузочная способность зоны соединения, растянутой от действия, достигается при использовании арматурных прутков с маркировкой А400С или А500С.

Профессиональные строители обращают внимание на следующие моменты:

• недопустимость применения для сварных соединений распространенной арматуры с маркировкой А400. В результате нагрева значительно снижается прочность и повышается восприимчивость к воздействию коррозии;
• повышенную вероятность нарушения целостности стержней под влиянием значительных нагрузок. Действующие правила разрешают применять электродуговую сварку для фиксации арматуры диаметром до 25 мм;
• протяженность сварочного шва и класс применяемых прутков взаимосвязаны. Таблица нормативного документа содержит всю необходимую информацию о фиксации стержней с помощью электродуговой сварки.

Нормативный документ допускает при выполнении сварочных мероприятий применение электродов диаметром 0,4-0,5 см и регламентирует величину нахлеста, превышающую десять диаметров применяемых стержней.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Зачем необходимо соблюдать нормы нахлеста арматуры при вязке

При заливке фундамента дома или при возведении любого другого бетонного сооружения (колонны или монолитного блока) насущным остается вопрос прочности и долговечности конструкции. При соблюдении всех строительных норм, дополнительный металлический каркас сильно укрепит конструкцию и сделает ее долговечной, а основание неподверженным влиянию природных условий и времени.

В случае несоблюдения правил, фундамент дома может вскоре обвалиться, что приведет не только к потере большого количества материалов, но и к человеческим жертвам. Это связано с тем, что неверно рассчитанный нахлест арматуры ведет к незатвердеванию бетона в некоторых местах, что приводит к ослабеванию всей конструкции в целом. Для постройки крепкого и надежного каркаса используют несколько способов, в том числе вязку, для которой необходимо использовать нахлест.

Соединение арматуры внахлест без сварки при монтаже армопояса

Используя популярные в строительстве стержни с маркировкой А400 AIII, несложно выполнить перехлест арматуры с применением отожженной проволоки для вязания.

СНиП содержат рекомендации по осуществлению связывания арматуры и предусматривают различные варианты соединения прутков:

• соединение с перехлестом прямых концов арматурных стержней;
• фиксация прутков внахлест с использованием дополнительных элементов усиления;
• связывание стержней с выгнутыми в форме своеобразных петель или крюков концами.

С помощью проволоки для вязания допускается соединять арматуру профильного сечения диаметром до 4 см. Величина перехлеста возрастает пропорционально изменению диаметра стержней. Величина перекрытия прутков возрастает от 25 см (для прутков диаметром 0,6 см) до 158 см (для стержней диаметром 4 см). Величина перехлеста, согласно стандарту, должна превышать диаметр прутков в 35-50 раз. СНиП допускает применение винтовых муфт наравне с проволокой для вязания.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

Требования нормативных документов к арматурным соединениям

При соединении прутков вязальным методом важно учитывать ряд факторов:

• взаимное расположение арматуры в пространственном каркасе;
• особенности размещения участков с нахлестом относительно друг друга;
• длину участка перехлеста, определяемую сечением стержня и маркой бетона.

При расположении участка с расположенными внахлест стержнями в зоне максимальной нагрузки, следует увеличить величину перехлеста до 90 диаметром соединяемых стержней. Строительные нормы четко указывают размеры стыковочных участков.

На длину стыка влияет не только диаметр поперечного сечения, но и следующие моменты:

• величина действующей нагрузки;
• марка применяемой бетонной смеси;
• класс используемой стальной арматуры;
• размещение стыковых узлов в пространственном каркасе;
• назначение и область применения железобетонной продукции.

Следует обратить внимание, что величина нахлеста уменьшается при возрастании марки применяемого бетона.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов

Рассмотрим изменение величины нахлеста, воспринимающего сжимающие нагрузки, для арматуры класса А400 с диаметром 25 мм:

• для бетона марки М250 стержни фиксируются с максимальным перехлестом, равным 890 мм;
• бетонирование арматурной решетки раствором марки М350 позволяет уменьшить нахлест до 765 мм;
• при возрастании марки применяемого бетона до М400 нахлест прутков уменьшается до 695 мм;
• заливка арматурного каркаса бетонным раствором М450 позволяет уменьшить перехлест до 615 мм.

Для усилений растянутой зоны арматурного каркаса перехлест для указанной арматуры увеличен и составляет:

• 1185 мм для бетона М200;
• 1015 мм для бетона М350;
• 930 мм для бетона М400;
• 820 мм для бетона М450.

При выполнении мероприятий, связанных с армированием, важно правильно располагать участки нахлеста, и учитывать требования строительных норм и правил.

Следует придерживаться указанных рекомендаций:

• равномерно распределять соединения по всему арматурному каркасу;
• выдерживать минимальное расстояние между стыками не менее 610 мм;
• учитывать марку бетонного раствора и сечение арматурных стержней.

Соблюдение требований строительных норм гарантирует прочность и надёжность бетонных конструкций, усиленных арматурным каркасом. Детально изучив рекомендации СНиП, несложно самостоятельно подобрать требуемую величину перехлеста арматуры с учетом конструктивных особенностей железобетонного изделия. Рекомендации профессиональных строителей позволят не допустить ошибок.

Анкеровка продольного стержня с помощью специальных устройств

1

— бетон;
2
— анкеруемый стержень;
3
— круглая или квадратная, стальная шайба;
4
— сварка;
5
— обжатие;
6
— высаженная головка;
7
— стальной уголок;
8
— резьба

Смещение стержней арматуры при соединении без сварки

Смещение стержней арматуры при соединении без сварки

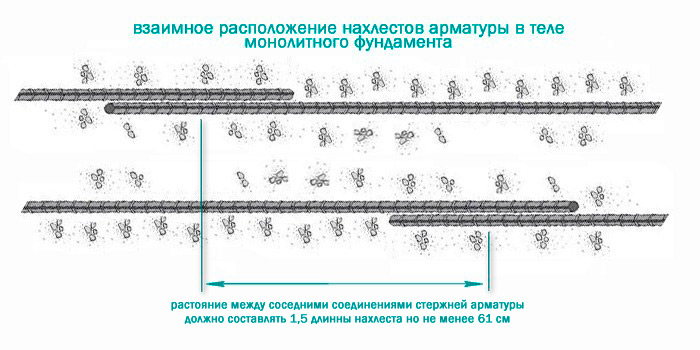

Соседние соединения арматуры по длине должны быть разнесены в разбежку так, чтобы в одном сечении одновременно соединялось не более 50% арматуры. В качестве одного расчетного сечения элемента, рассматриваемого для определения относительного количества стыкуемой арматуры в одном сечении, принимают участок вдоль стыкуемой арматуры длиной 130% длины нахлеста стержней. Считается, что стыки арматуры расположены в одном расчетном сечении, если центры этих стыков находятся в пределах этого участка [раздел 6. 1 пособия по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва 2009)]

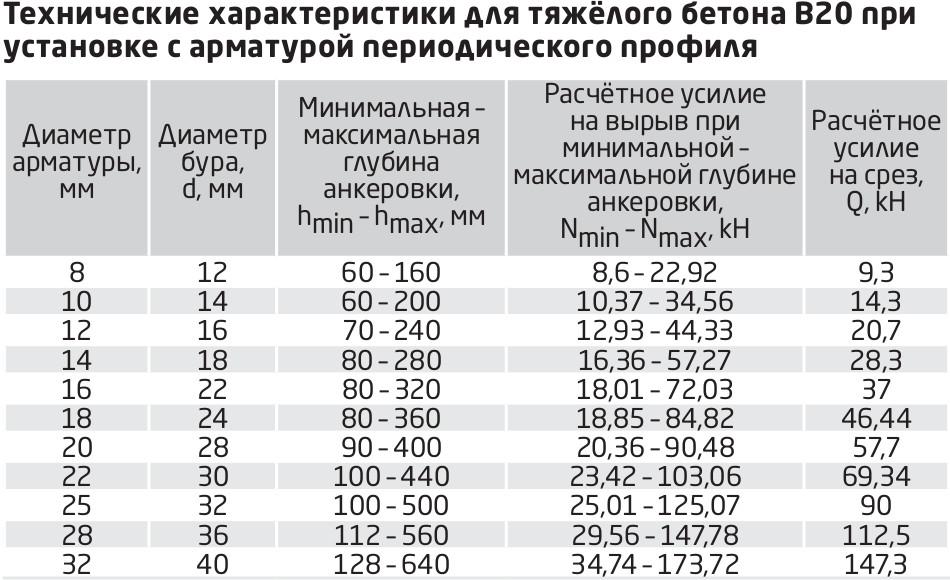

Длина анкеровки зависит от профиля и диаметра стержня, напряженного состояния бетона в зоне анкеровки (сжатие/растяжение), наличия поперечной арматуры в зоне анкеровки, фактического напряжения в стержне относительно его максимального значения и других конструктивных факторов.

Что такое длина круга? Как рассчитать? — Полное руководство

от Civil Lead

Содержание

Длина внахлест — это длина, предусмотренная для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой. В качестве альтернативы этому можно использовать механические соединители.   Также известен как соединение внахлестку.

Предположим, нам нужно построить здание высотой 30 метров, но на рынке нет 30-метровой одинарной балки. Максимальная длина Стальной стержень , доступный на рынке, обычно составляет 12 метров.

Из-за проблем с транспортировкой и сложности производства нам нужно соединить три 12-метровых стержня, чтобы получить 30-метровый стержень.

Если мы не обеспечим длину нахлеста, механизм передачи нагрузки выйдет из строя, что в конечном итоге приведет к разрушению конструкции.0007 Трещина может образоваться в бетоне.

Расчеты для зоны растяжения и зоны сжатия отличаются. Возьмем случай балки .

Когда балка подвергается воздействию сил в здании, нижняя часть балки испытывает растяжение, а верхняя часть балки испытывает сжатие, поэтому сначала мы обсудим зону растяжения.

дюйма, зона натяжения, есть два случая

• Одно изгибное натяжение
• Прямое напряжение

для изгиб. d  , то есть длина разработки, или  30d  , в зависимости от того, что больше, учитывается. Где d  – диаметр стержня. Как правило, длина развертывания составляет 41d , где d — диаметр стержня.

Для прямого натяжения длина внахлест должна быть 2 L _d  или 30d  , в зависимости от того, что больше. В этом случае прямая длина притирочной планки должна быть не менее 15d или 20 см.

При сжатии

В случае сжатия длина внахлест равна длине развертки, рассчитанной при сжатии, но не менее  24d .

Для стержней разного диаметра

При сращивании стержней разного диаметра длина внахлест рассчитывается с учетом стержней меньшего диаметра.

Предположим, вы строите колонну, снизу идет стержень диаметром 20 мм, а отсюда должен быть сращен стержень диаметром 16 мм, тогда для расчета длины внахлест следует учитывать диаметр 16 мм, а не 20 мм.

Если диаметр прутка более 36 мм, то вместо притирки притирку делать не надо, этот пруток следует сваривать.

Но когда сварка невозможна, то допускается наплавка для стержней более 36 мм, но в этом случае вокруг наплавленного стержня должны быть предусмотрены дополнительные спирали.

Притирку производить в шахматном порядке. Эти круги не должны выполняться на одном уровне, чтобы избежать коробления. Хомут должен быть близко расположен в притирочной части.

Это связано с тем, что при притирке бетонных элементов прочность элемента немного снижается. Следовательно, нам нужно обеспечить большее количество стремян в этой части.

В случае пакетных стержней соединение внахлестку стержней внахлестку должно выполняться путем сращивания одного стержня за раз. Такие отдельные соединения в пучке должны располагаться в шахматном порядке.

На этом изображении видно, что некоторое количество арматуры осталось для будущей конструкции, а дополнительная арматура понадобится для связывания стержней колонны. Эта дополнительная длина арматурного стержня также называется длиной внахлестку.

Также прочтите – Что такое бетонное покрытие? – Прозрачное покрытие, номинальное покрытие и эффективное покрытие

Это столбец . L – длина колонны. В случае колонны зона растяжения расположена на расстоянии L/4 от обоих концов колонны. Эта зона испытывает напряжение, поэтому здесь не следует обеспечивать притирку.

Изгибающий момент в средней части колонны равен нулю, это означает, что средняя часть колонны наименее нагружена. Следовательно, 9В средней части колонны следует предусмотреть притирку 0007, чтобы передача напряжений от стержня к стержню в этой области происходила плавно.

Тогда как в случае балки , как я уже объяснял ранее, верхняя часть балки испытывает сжатие, а нижняя часть испытывает растяжение.

Итак, верхняя арматура в балке оставлена ​​в середине пролета . Поскольку балка не испытывает никакого отрицательного момента в середине пролета, в этой области отлично подходит нахлест.

В случае нижней арматуры нахлест предусмотрен вблизи концов балки на расстоянии или L/4  от поверхности колонны, но не должен быть в середине балки, и одна последняя точка  Нахлест не должен быть предусмотрены на стыках .

Функция плиты RCC аналогична балке, если она спроектирована в односторонней плите . Идеальное положение для притирки — это место, где изгибающий момент наименьший, точка обратного изгиба.

Для усиления днища предусмотрены нахлесты L/5 до L/3 расстояние от опоры. ( L = эффективный пролет)

Для верхнего армирования нахлесты не требуются, так как они обычно короткие. Хотя ни в коем случае количество накладных брусков не должно превышать одной трети от общего числа брусков.

В двухстороннем перекрытии следует применять ту же практику, что и указанную выше, для обоих направлений.

Если сквозное расстояние между нахлестами наименьшее, то нахлесты следует располагать в шахматном порядке. (длина нахлеста +75 мм)

Как правило, длина нахлеста плиты составляет 60d , колонны 45d , а балки 60d для марки бетона M20 .

Это длина, необходимая для перекрытия двух стержней, чтобы безопасно передать нагрузку с одного стержня на другой, альтернативой этому являются механические соединители.

Для прямого натяжения прямая длина притирочного стержня должна быть не менее 15d или 20 см. При этом в случае обжатия притирка должна быть не менее 24d .

Длина внахлест предназначена для безопасной передачи напряжений от одного стержня к другому, в то время как необходима разработка для безопасной передачи напряжений от стального стержня к бетону для создания непрерывной конструкции.

Изгибающий момент в средней части колонны равен нулю, это означает, что средняя часть колонны наименее нагружена. Следовательно, притир должен быть предусмотрен в средней части колонны.

Надеюсь, теперь вы поняли концепцию длины круга. Если вы нашли эту статью полезной, пожалуйста, не забудьте поделиться ею.

Если вы хотите добавить какую-либо информацию, которую я пропустил в этой статье, вы можете указать это в разделе комментариев.

Наконец-то спасибо! за прочтение статьи.

Также прочитайте

Разница между одним путем и двусторонней плитой

Разница между длиной круга и длиной развития

Сталость — разница между 33, 43 и 53 класс. Цемент

Сливовый бетон – назначение, соотношение, спецификация и применение

Соотношение бетонной смеси – типы, пропорции бетонной смеси и методы

Как рассчитать количество цемента, песка и заполнителя в бетоне?

Что такое длина круга | Длина колена колонны | Длина перекрытия плиты

Важный момент

1

Что такое длина перекрытия?

Lap Length требуется, когда стержни, расположенные короче требуемой длины (из-за отсутствия более длинных стержней), необходимо удлинить.

• Длина внахлест также требуется, когда необходимо изменить диаметр стержня по длине (как это иногда делается в колонках). Маркировка

Целью «нахлеста» является эффективная передача осевой силы от концевого стержня к соединительному стержню с той же линией действия в соединении.

Это неизменно приводит к концентрации напряжений в окружающем бетоне. Эти эффекты должны быть сведены к минимуму путем

• использования надлежащих методов сращивания.
• Расположение этих мест нахлеста вдали от секций с высоким напряжением изгиба/сдвига. и
• Смещение мест сращивания на отдельных стержнях группы (как обычно в столбце).

Когда сращивание в таких ситуациях становится неизбежным, необходимо принять специальные меры предосторожности, такие как

• Увеличение длины нахлеста (Соединение внахлестку и сварка внахлестку)
• Использование спиралей или близко расположенных хомутов по всей длине хомутов.

Длина круга в соответствии со стандартом IS 456

Обычно длина развертывания составляет 41d где d — диаметр стержня. Для прямого натяжения длина внахлест должна быть 2 L _d  или 30d  , в зависимости от того, что больше. В этом случае прямая длина притирочной планки должна быть не менее 15d или 20 см.

Также читайте:  Что такое Lintel | Тип перемычки

Тип метода притирки:

1. Притирка стержней (соединение внахлестку)
2. Сварка прутков (сварка)
3. Механическое соединение.

1. Соединение внахлестку

Соединение внахлест достигается путем наложения этих стержней внахлест на определенную длину, что позволяет передавать осевое усилие от концевого стержня на соединительный стержень посредством механизма анкерной (развертки) связи с окружающим бетоном ( Как показано на рис. ниже)

A) Действие соединения внахлестку посредством развертывания соединения

Поведение расщепления и растрескивания, наблюдаемое при испытаниях соединения внахлестку, похоже на таковое при испытаниях анкерного соединения (согласно рис. ниже).

B) Использование спиралей в соединениях внахлестку для стержней большого диаметра Стержни (Ø > 36 мм), для которых рекомендуются сварные соединения. Однако там, где сварка невозможна, Кодекс (код IS 456-200, стр. № 45, кл. 26.2.5.1a) разрешает соединения внахлестку с дополнительными спиралями вокруг стержней внахлестку (как показано на рис. ниже).

C) Стыковка стержней в шахматном порядке

Желательно слегка согнуть стержни (особенно стержни большого диаметра) вблизи места стыка, чтобы обеспечить коллинеарную передачу усилия (без эксцентриситета), как показано выше, рис А.

В Кодексе указано, что прямая длина нахлеста должна быть не менее 15Ø или 200 мм.

Поскольку передача усилия осуществляется через монтажную связку, длина внахлест должна быть как минимум равна длине развертывания Ld.

В нормах (код IS 456-200, стр. № 45, кл. 26.2.5.1c) указывается длина нахлеста 2Ld в ситуациях, когда элемент подвергается прямому растяжению.

Длина нахлеста ни в коем случае не должна быть менее 30Ø при изгибе или прямом растяжении и 24φ при сжатии.

Если необходимо соединить стержни двух разных диаметров, длину внахлест следует рассчитывать на основе меньшего диаметра.

Соединения в растянутых элементах должны быть заключены в спирали из стержней диаметром не менее 6 мм с шагом не более 10 мм.

В пересмотренные нормы были включены некоторые дополнительные положения (код IS 456-200, стр. № 45, пункт 26.2.5.1c) для учета снижения прочности сцепления арматурных стержней, расположенных ближе к верхней области.

Если требуется нахлест растянутой арматуры в верхней части балки (обычно вблизи непрерывной опоры или соединения балки с колонной), а ширина защитного слоя менее чем в два раза превышает диаметр нахлестываемого стержня, длина нахлеста должна быть увеличилась в 1,4 раза.

Если арматурный стержень требуется завернуть за угол (как в наружном стыке балки с колонной), длину нахлеста следует увеличить в 2,0 раза.

Этот коэффициент может быть ограничен до 1,4 в случае угловых стержней, когда прозрачная крышка сверху достаточна, но эта боковая крышка (до вертикальной поверхности) меньше, чем в два раза больше этого диаметра. притертой планки.

Если требуется сращивание более чем одного стержня, необходимо позаботиться о том, чтобы сращивание происходило в шахматном порядке с минимальным расстоянием (между центрами) в 1,3 раза больше длины перехлеста, как показано на рис. (c) выше. .

Также желательно предусмотреть (дополнительные) поперечные связи (особенно в колоннах), соединяющие различные продольные стержни в месте соединения.

В случае связок стержней длина внахлест должна рассчитываться с учетом увеличения Ld , а отдельные стыки в связке должны располагаться в шахматном порядке.

Также читайте: Методы проектирования | Разница между методом рабочего напряжения и методом предельного состояния

2&3.

Сварные стыки и механические соединения

Сварные стыки и механические соединения особенно подходят для стержней большого диаметра.

Это приводит к снижению расхода арматурной стали. Желательно подвергать такие соединения испытаниям на растяжение, чтобы гарантировать достаточную прочность

При сварке холоднодеформированных стержней необходимо соблюдать особые меры предосторожности из-за возможности потери прочности из-за теплоты сварки.

Кодекс (код IS 456-200 стр. № 45, п. 26.2.5.2) рекомендует, чтобы расчетная прочность сварного соединения, как правило, ограничивалась 80 процентами расчетной прочности стержня для соединений на растяжение .

Стыковая сварка стержней обычно применяется в сварных соединениях. Соединяемые стержни должны быть одинакового диаметра.

Также могут быть предусмотрены дополнительные два или три симметрично расположенных стержня внахлестку малого диаметра (особенно когда стержни подвергаются растяжению) и угловые сварные швы с основными стержнями.

Даже в случае соединения внахлестку можно прибегать к сварке внахлестку (с интервалом 5φ) для уменьшения длины внахлестку. Соединения с торцевой опорой разрешены Нормами (Стандарт ОС 456-200 стр. № 45, п. 26.2.5.3) для стержней, подвергающихся сжатию.

Это включает в себя обрезку концов этих стержней под прямым углом и приварку концов стержней к подходящим опорным плитам, встроенным в бетонное покрытие.

Также читайте: Что такое Raft Foundation | Тип фундамента | Деталь основания плота

Стержни в связке, соприкасающиеся с арматурой

Длина развертывания каждого стержня из связки должна быть равна длине отдельного стержня, увеличенной на 10 % для двух стержней в месте соприкосновения, на 20 % для трех соприкасающихся стержней и на 33 % для четыре стержня соприкасаются. (код 456:200, стр. 43, кл. 26.2.1.2)

Самая важная точка нахлеста / максимальная ручная притирка

Соединения внахлест не должны использоваться для прутков диаметром более 36 мм; для большего диаметра стержни могут быть сварены; в тех случаях, когда сварка невозможна, может быть разрешена наплавка стержней диаметром более 36 мм, и в этом случае могут использоваться дополнительные спирали. (код 456:200, страница 45, кл. 26.2.5.1)

Длина круга и точка интерференции

(код 456:200, страница 48, кл. 26.5.3)

Прутки должны быть не менее 12 мм в диаметре.

Также читайте: Разница между гибким покрытием и жестким покрытием | Что такое тротуар | Тип покрытия

Длина нахлеста для балок и I.M.Point

(Код 456:200, стр. 48, кл. 26.5.2)

1. Диаметр арматурных стержней не должен превышать одной восьмой от общего толщина плиты.
2. Армирование из мягкой стали в любом направлении на плитах должно составлять не менее 0,15 процента от общей площади поперечного сечения. Однако это значение может быть снижено до 0,12% при использовании высокопрочных деформированных стержней или сварной сетки.
3. Длина внахлест для плит -60d.

Длина внахлест для плит и I.M.Point

(Код 456:200, стр. 46, кл. 26.5.1)

1. Если глубина стенки балки превышает 750 мм, боковая арматура должна быть предоставляется вместе с двумя лицами.
2. Общая площадь такой арматуры должна составлять не менее 0,1% площади стенки и распределяться поровну по двум сторонам на расстоянии, не превышающем 300 мм или толщины стенки, в зависимости от того, что меньше.
3. Поперечная арматура в балках должна располагаться вокруг крайних стержней растяжения и сжатия. В тавровых и двутавровых балках такая арматура должна проходить вокруг продольных стержней, расположенных близко к внешней поверхности полки.
4. Длина внахлест для балок – 60d.

Часто задаваемые вопросы

Длина нахлеста

Эта величина перекрытия между двумя стержнями называется « длина нахлеста ». Притирка  обычно выполняется там, где возникает минимальное напряжение изгиба. В целом длина нахлеста равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Притирка колонны

Притирка может быть определена как перекрытие двух стержней рядом друг с другом до расчетной длины. Обычно длина запаса стальных стержней ограничивается 12 метрами. Это необходимо для легкой транспортировки стальных стержней на строительную площадку. Например, представьте, что необходимо построить колонну высотой 100 футов .

Длина круга

длина внахлест  – это длина  , предназначенная для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой, альтернативой этому являются механические соединители. Он также известен как соединение внахлест .

Длина внахлест согласно IS 456

Для растяжения при изгибе длина внахлест должна быть L _d  т. Как правило, длина разработки составляет 41d, где d — диаметр стержня. Для прямого натяжения длина круга  должна составлять 2 л _d или 30 d, в зависимости от того, что больше.

Какова минимальная длина круга?

Какова минимальная длина круга? Для прямого натяжения прямая длина притирочного стержня должна быть не менее 15d или 20 см . В то время как в случае обжатия притирка должна быть не менее 24d.

Длина нахлеста арматурного стержня

Эта величина перекрытия между двумя стержнями называется « длина нахлеста ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. В целом длина нахлеста равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Минимальная длина нахлеста для арматуры

Эта величина перекрытия между двумя стержнями называется « длина нахлеста ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина перехлеста равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Расстояние круга

Это длина предназначена для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой, альтернативой этому являются механические соединители.

Длина соединения внахлестку

Длина внахлестку  – это длина  , предназначенная для перекрытия двух арматурных стержней с целью безопасного переноса нагрузки с одного стержня на другой. В качестве альтернативы этому можно использовать механические муфты. Он также известен как соединение внахлестку .

Притирка арматуры

Нахлест  – это когда две части  арматурного стержня  ( арматурный стержень ) накладываются друг на друга, образуя непрерывную линию  арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры , размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает в себя таблицы требуемой длины соединения внахлест на основе этих переменных.

Правило перекрытия арматурных стержней

Если коснуться двух стержней вместе, когда они  перекрывают , бетону становится труднее проникать внутрь и вокруг арматуры , и соединение не считается прочным. Поэтому рекомендуется соединить стержни вместе и перекрыть их , но оставить между стержнями не менее двух диаметров стержней.

Длина нахлеста арматурных стержней

Это количество перехлестов между двумя стержнями называется «нахлест длина ». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. В общем, круг длина равна 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Нахлест арматурных стержней

Нахлест арматурных стержней  или арматурный стержень Нахлест происходит, когда участок арматурного стержня  длиннее одной цельной детали. В этом случае вам необходимо перекрыть арматурный стержень на этой линии. Длина нахлеста арматурного стержня   обычно зависит от диаметра арматурного стержня и коэффициента нахлеста, указанного в инженерных расчетах. Общие коэффициенты притирки равны 40 и 60.

Нахлест стержней

Таблица нахлестов арматурных стержней

Длина соединения арматурных стержней внахлест

Что такое длина нахлеста?

Длина внахлест   – это длина, предусмотренная для перекрытия двух арматурных стержней в для безопасной передачи нагрузки с одного стержня на другой. В качестве альтернативы этому можно использовать механические муфты. Он также известен как соединение внахлестку.

Таблица длины соединения арматуры

Что такое длина соединения внахлестку?

Длина стыка внахлест   длина двух частей арматуры должна перекрываться и быть связана вместе, чтобы создать связь, как , если не было разрыва и участок является «непрерывным». Проще говоря, разработка — это арматура к бетону, соединение — это арматура к арматуре. Длина как сращивания, так и развития различается.

Требования к перекрытию арматурных стержней

Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону будет труднее войти внутрь и вокруг арматурного стержня, и соединение не будет считаться прочным. Таким образом, рекомендуемый способ — свести полосы вместе и наложить их друг на друга, но оставляйте между стержнями не менее двух диаметров стержня.

Что такое длина круга в луче?

Длина внахлестку может быть определена как  длина, обеспечивающая перекрытие двух арматурных стержней , что обеспечивает безопасную и эффективную передачу нагрузки от одного стержня к другому. При размещении арматурных стержней; длины одного арматурного стержня может быть недостаточно.

Что такое уравнение длины притирки?

При растяжении на изгиб длина внахлест должна составлять L _d  , то есть длина разработки, или 30 d, в зависимости от того, что больше, считается . Как правило, длина разработки составляет 41d, где d — диаметр стержня. Для прямого натяжения длина внахлест должна составлять 2 L _d или 30d, в зависимости от того, что больше.

Насколько далеко следует перекрывать арматуру?

Если вы соприкоснетесь с двумя стержнями, когда они перекрываются, бетону будет труднее войти внутрь и вокруг арматурного стержня, и соединение не будет считаться прочным. Таким образом, рекомендуемый способ — свести полосы вместе и наложить их друг на друга, но оставляйте между стержнями не менее двух диаметров стержня.

Какова формула соединения арматуры?

Лап. Соединение внахлест — это когда два куска арматуры соединяются вместе в месте нахлеста стержней. Длина перекрытия рассчитывается по уравнению , умноженному на 30 диаметров стержня . Затем по длине напуска равномерно распределяют минимум четыре комплекта стяжек.

Почему при армировании используется притирка?

Длина внахлест является одним из важных параметров арматуры. При размещении стали в железобетонной конструкции, если может не хватить требуемой длины одного стержня . Чтобы получить нужную длину конструкции, делается притирка двух брусков рядом. Альтернативой этому является использование механических муфт.

Как рассчитать длину перекрытия?

Обычно длина нахлеста составляет 50d, что означает 50-кратный диаметр стержня , если оба стержня имеют одинаковый диаметр. Для напряжения на изгиб – Ld или 30d, в зависимости от того, что больше. Для прямого натяжения – 2Ld или 30d, в зависимости от того, что больше.

Какова наилучшая зона притирки колонны?

Когда мы обеспечиваем притирку в колонне, все арматурные стержни должны быть притерты в зоне -B , как показано на рисунке. Следует избегать верхней и нижней части колонны, т.е. зоны-A (длина L/4), так как в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.

Что такое нахлест арматуры?

Нахлест — это , когда две части арматурного стержня (арматурного стержня) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы требуемой длины соединения внахлестку на основе этих переменных.

Что такое ступенчатая притирка?

Ступенчатая притирка означает – все стержни не должны притираться на одном уровне . У вас может быть максимум 50% баров, которые могут быть на одном уровне. Притирка никогда не должна попадать в стык балки колонны.

Что такое круговая зона в столбце?

Следует избегать верхней и нижней части колонны , т. е. зоны A (длина L/4), поскольку в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.

Какова формула длины разработки?

Обычно на практике требуемая длина развертки выражается как « 41 умножить на Ø» или «41 Ø», где 41 — коэффициент, рассчитанный по приведенной выше формуле, а Ø — диаметр стержня.

Почему длина разработки указывается в RCC?

Длина развертывания необходима  , чтобы обеспечить поддержку балки, чтобы уменьшить вероятность выхода балки из бетонной колонны . Следовательно, он действует как опорный элемент для усиленной балки в бетонной колонне.

Что такое длина разработки?

Длина развертывания может быть определена как длина арматуры (стержня), которая должна быть встроена или запроектирована в колонну, чтобы установить желаемую прочность сцепления между бетоном и сталью (или любыми другими двумя типами материала).

Что такое эффективная длина?

Кратчайшее расстояние между верхним и нижним крайними точками колонны в точке изгиба называется длиной, которая эффективно сопротивляется выпучиванию.

Что такое длина изгиба?

Припуск на изгиб составляет длину дуги изгиба, измеренную вдоль нейтральной оси используемого материала . По определению вычет на изгиб представляет собой разницу между допуском на изгиб и удвоенным внешним отступом 9.0003

Что такое длина круга в луче?

Длина внахлестку может быть определена как  длина, обеспечивающая перекрытие двух арматурных стержней , что обеспечивает безопасную и эффективную передачу нагрузки от одного стержня к другому. При размещении арматурных стержней; длины одного арматурного стержня может быть недостаточно.

Что такое длина нахлеста арматурного стержня?

Обычно положение притирки соответствует минимальной действующей силе сдвига. Обычно длина круга составляет 50 дптр, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр. При притирке двух стержней разного диаметра длина нахлеста считается равной 50-кратному меньшему диаметру.

Какова стандартная длина нахлеста для сращивания арматурных стержней?

Какова минимальная длина нахлеста арматурного стержня?

Обычно стальные стержни имеют длину 6 м. Если длины стержня недостаточно, чтобы удержать арматуру, приходится накладывать внахлест два стальных стержня. Обычно положение притирки соответствует минимальной действующей силе сдвига. Обычно длина круга составляет 50 дптр, что означает В 50 раз больше диаметра стержня, если оба стержня имеют одинаковый диаметр.

Как рассчитывается усиление колен?

Эта величина перекрытия между двумя стержнями называется «длиной нахлеста». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина нахлеста равна 50d, что означает 90 540, умноженное на 50 диаметра стержня 90 541, если оба стержня имеют одинаковый диаметр.

Как рассчитать длину сращивания арматурных стержней?

Как рассчитать длину соединения?

1. Длина нахлеста при натяжении
   • Сращивание класса A: длина внахлестку ls = 1,0 ld.
   • Сращивание класса B: длина внахлест ls = 1,3ld.
2. Длина нахлеста для компрессионных стержней
   • ls = 0,0005fy (d) ; [Для fy меньше или равно 60 000 фунтов на квадратный дюйм]
   • лс = (0,0009fy – 24)d; [Для fy > 60 000 фунтов на кв. дюйм]

Является ли длина круга кодом?

В Кодексе (код IS 456-200, стр. № 45, п. 26.2. 5.1c) указана длина нахлеста, равная 2Ld в ситуациях, когда элемент подвергается прямому растяжению. Ни в коем случае длина нахлеста не должна быть меньше 30Ø при изгибе или прямом растяжении и 24φ при сжатии.

Код для притирки?

Просматривая это видео, можно узнать, как размещать нахлест в точном положении в колонне, придерживаясь кода IS 13920. Нахлест требуется, когда две части арматурного стержня (арматурного стержня) накладываются друг на друга для получения постоянной линии арматурного стержня.

Зачем нужна притирка?

Нахлест требуется, когда две части арматурного стержня (арматурного стержня) накладываются друг на друга для получения постоянной линии арматурного стержня. Длина нахлеста зависит от прочности бетона, сорта арматуры, размера и расстояния между ними. Цель круга – 90 540 для передачи нагрузки от одного стержня к другому, а также для сохранения непрерывности.

Что такое притирка в плите?

Длина внахлест также может быть предусмотрена, когда диаметр арматурного стержня должен быть изменен по длине, особенно при армировании колонн. Такой процесс перекрытие арматурных стержней бок о бок для получения желаемой расчетной длины называется нахлестом.

Что такое сращивание в арматуре?

Соединение внахлест — это  , когда два куска арматурного стержня перекрывают друг друга, образуя непрерывную арматуру . Это помогает правильно распределять нагрузки по всей конструкции.

Что такое соединение колонн?

Соединение колонн означает  соединение двух частей колонны , при этом основание колонны передает силы и моменты на нижнем конце колонны на фундамент.

Как сделать колонку кругов?

Где разместить притирку в колонне?

Когда мы обеспечиваем притирку в колонне, все арматурные стержни должны быть притерты в зоне -B , как показано на рисунке. Следует избегать верхней и нижней частей колонны, то есть зоны-A (длина L/4), так как в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.

Что такое притирка арматуры?

Нахлест — это , когда две части арматурного стержня (арматурного стержня) накладываются друг на друга, образуя непрерывную линию арматурного стержня . Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними. Анкеровка и соединения арматуры CRSI включает таблицы требуемой длины соединения внахлестку на основе этих переменных.

Какова максимальная длина арматурного стержня?

Длина арматурного стального стержня: максимальная длина стержня любого типа должна составлять  60 футов . Для перевозки стержней длиной более 40 футов потребуются крупногабаритные транспортные средства.

Сколько кругов в столбце?

В соответствии с кодом IS 456 длина нахлеста 30 d обеспечивается при растяжении и минимум 24 d при сжатии в колонне, балке и плите. Но, как правило, 45d длиной внахлест используются для колонны, а 60d используются для балки и железобетонной плиты.

Что такое круговая зона в столбце?

Верхнюю и нижнюю часть колонны , т. е. зону A (длина L/4), следует избегать, так как в этой зоне будет максимальный момент из-за боковых сил, действующих на колонну.

Что такое соединительная пластина?

Соединительная пластина является составной частью железнодорожного пути . Это кусок металла, привинченный к рельсам, что позволяет соединить два рельса в ряд. Соединительные пластины часто используются рядом с выключателями или другими чувствительными зонами. В других местах пути стык между двумя рельсами обычно сваривается.

Какова минимальная длина соединения арматуры?

Арматура соединения должна иметь минимальную длину соединения 6 дюймов (152 мм) для передачи усадочных напряжений.

Какой длины арматурный стержень?

Арматурные стержни (арматурные стержни) бывают длиной от до 60 футов.

Является ли код зоной круга?

Зона круга в столбце согласно коду IS | Притирка арматуры колонны. Когда две части арматурного стержня накладываются друг на друга, необходим нахлест, чтобы создать постоянную армированную линию арматурного стержня. Длина нахлеста варьируется в зависимости от прочности бетона, сорта арматуры, размера и расстояния между ними.

Насколько сильно вы перекрываете арматуру?

Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону становится труднее войти внутрь и вокруг арматурного стержня, и соединение не считается прочным. Поэтому рекомендуется соединить стержни вместе и наложить их друг на друга, но оставить между стержнями не менее двух диаметров стержней.

Как определить длину нахлеста стальной арматуры?

Таким образом, второй стержень держится близко к первому стержню, и выполняется перекрытие. Это количество перекрытий между двумя стержнями называется «длиной круга». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина круга составляет 50 дней, что означает 9 дней.0540 50-кратный диаметр стержня , если оба стержня имеют одинаковый диаметр.

В чем разница между длиной круга и длиной разработки?

Длина нахлеста до должна быть предусмотрена для безопасной передачи нагрузки . Длина развертки предусмотрена для передачи нагрузки от стали к бетону. Она также известна как длина анкеровки.

Перекрывается ли код?

Как указано в IS Code 456-2000 , нахлест не должен быть менее 75 мм. Перекрытие означает дополнительную длину, расположенную в арматурных стальных стержнях. Здесь две длины перекрываются и соединяются проволокой, чтобы при необходимости увеличить длину любого стального стержня.

Что такое длина анкеровки арматуры?

Под длиной анкеровки понимается  длина, необходимая для развития напряжения в арматурных стержнях , это достигается за счет обеспечения необходимой длины развертывания или крюков/изгибов, если не удается достичь достаточной длины.

Какая длина внахлест для прутка 12 мм?

Длина внахлест для 12-мм стержня, используемого в балке:- при условии, что 12-мм стержень из Fe500 предусмотрен в железобетонной плите крыши, их длина внахлест должна составлять 60d, где d — диаметр арматурного стержня, который будет использоваться, расчет длины внахлест для 12-мм стержень = 60×12 = 720 мм (0,72 м) или 2,36 фута, поэтому длина внахлест 12-мм стержня, используемого в балке, составляет 720 мм (0,72 м) или 2,36 фута.
