Длина нахлеста арматуры: Технические особенности нахлеста арматуры при вязке

Сколько диаметров СНиП при перехлесте арматуры?

Дата: 4 октября 2018

Просмотров: 17197

Содержание

• Типы соединения
• Соединение стержней сваркой
• Монтаж армопояса без применения сварочных работ
• Существенные требования к соединениям

Во время армирования фундамента или изготовления любого из видов армопояса практически у каждого человека возникает вопрос о том, какой должна быть длина нахлеста, и каким образом правильно его выполнить. Действительно, это имеет большое значение. Верно выполненная стыковка стальных прутьев делает более прочным соединение арматуры. Конструкция здания становится защищенной от различных видов деформаций и разрушений. Воздействие на фундамент сводится к минимуму. Как следствие — увеличивается безаварийный срок эксплуатации.

Нахлест арматуры при вязке – это самый простой и при этом по-настоящему надежный вариант соединения арматуры

Типы соединения

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:

• Стыки внахлест, выполненные без сварки:

• нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
• нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
• нахлест прямых концов прутьев.

• Механические и сварные типы соединений встык:

• с использованием сварочных аппаратов;
• при помощи профессиональных механических агрегатов.

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров

В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест.
Вариант сплетения прутьев внахлест популярен в частном строительстве. И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.
Промышленное строительство чаще использует второй вариант соединения арматурных прутьев.
Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.

[testimonial_view id=»9″]

Соединение стержней сваркой

Нахлест арматуры с использованием сварки допускается только со стержнями марок А400С и А500С. Арматура этого класса считается свариваемой. Но стоимость таких стержней достаточно высока. Самый же распространенный класс — А400. Но его использование недопустимо, так как при его нагревании заметно сокращается прочность и устойчивость к коррозии.
Запрещается сваривать места, где есть перехлест арматуры, независимо от класса последней. Существует вероятность разрывов стержней при воздействии на них больших нагрузок. Так говорят зарубежные источники. В российских правилах разрешается использование дуговой электросварки этих мест, но размер диаметров не должен превышать 2,5 см.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Длина сварочных швов и классов арматуры находятся в прямой зависимости. В работе используются электроды с сечением 4—5 мм. Длина нахлеста при проведении сварочных работ — менее 10 диаметров используемых прутьев, что соответствует требованиям регламентирующих ГОСТов 14098 и 10922.

Монтаж армопояса без применения сварочных работ

При проведении монтажа соединений внахлест при вязке используются прутья самой популярной марки — А400 AIII. Места, где выполнен перехлест, связываются вязальной проволокой. СНиП предъявляют особые требования при выборе такого способа связки.
Сколько есть вариантов фиксации прутьев без сварки?

Соединение арматуры:

• перехлест конечных прутьев;
• нахлест прутьев с прямыми концами с подваркой поперечных стержней;
• с изогнутыми концами.

Если стержни имеют гладкий профиль, возможно применение только 2-го или 3-го вариантов.

Соединение арматуры не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения

Существенные требования к соединениям

Во время вязания соединений методом нахлеста без применения сварки правилами определяются некоторые параметры:

• Длина накладки.
• Особенности местонахождения узлов в конструкции.
• Расположение перехлестов по отношению друг к другу.

Как уже было сказано, запрещается размещать арматуру, связанную внахлест, в местах наивысшей нагрузки и максимального напряжения. Располагаться они должны в тех местах железобетонного изделия, где отсутствует нагрузка, либо же она минимальна. Если такой технологической возможности нет, размер соединения выбирается из расчета — 90 сечений (диаметров) стыкующихся прутьев.
Технические нормы четко регламентируют, какими должны быть размеры таких соединений. Однако их величина может зависеть не только от сечения. На неё также влияют следующие критерии:

• степень нагрузки;
• марка используемого бетона;
• класс арматуры;
• расположение узлов соединения в конструкции;
• место применения железобетонного изделия.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю

Основополагающим условием при выборе протяженности перехлеста является диаметр арматуры.
Следующая таблица может быть использована для удобного расчета размеров стыковки прутьев при вязании без применения метода сварки. Как правило, их размер подводится к 30-кратной величине сечения применяемой арматуры.

Существуют также минимизированные величины связки прутьев внахлест. Они назначаются исходя из прочности бетона и степени давления.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

В сжатой зоне бетона:

Перечень измерений на растянутой зоне бетона:

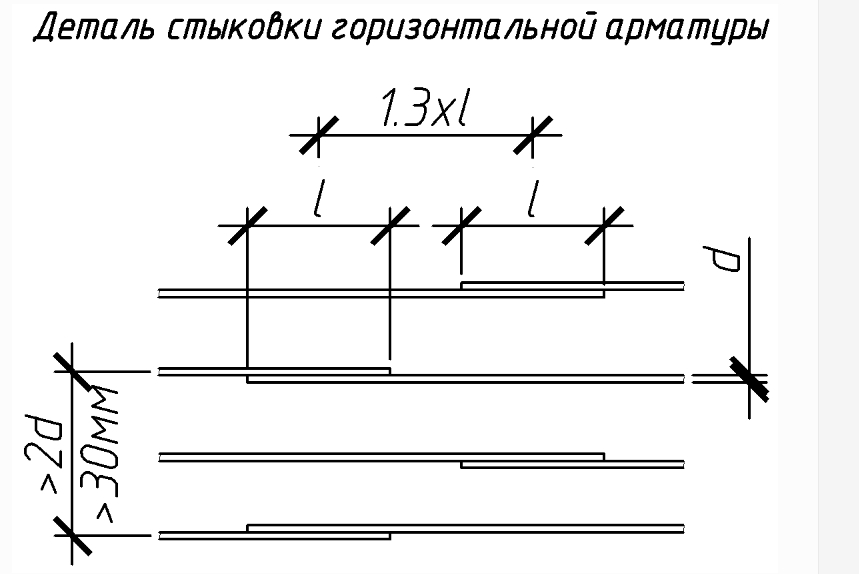

Правильное расположение нахлеста касательно друг друга и всей конструкции имеет колоссальное значение для повышения прочности скелета фундамента.

Соединения необходимо делать таким образом, чтобы они были равномерно распределены, и в каждом разрезе конструкции было сосредоточено не больше 50% связок. А промежуток между ними должен быть меньше 130% размера стыков армированных прутьев.

Требования уже упомянутых выше строительных норм и правил (СНиП) гласят, что расстояние между стыковочными соединениями должно быть более 61 см. В случае несоблюдения такой дистанции бетонное основание может быть подвергнуто деформациям вследствие всех оказываемых на него нагрузок на этапе сооружения здания, а также во время его эксплуатации.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Перехлест арматуры: сколько диаметров по СНиП

Содержание:

• 1 Виды соединений между арматурными элементами
• 2 Фиксация арматурных прутков электросваркой
• 3 Соединение арматуры внахлест без сварки при монтаже армопояса
• 4 Требования нормативных документов к арматурным соединениям

При выполнении мероприятий, связанных с армированием бетонных конструкций, возникает необходимость соединить между собой арматурные стержни. При выполнении работ необходимо знать какой перехлёст арматуры, сколько диаметров по СНиП составляет величина перекрытия прутков. От правильно подобранной длины перехлеста, учитывающего площадь поперечного сечения арматуры, зависит прочность фундамента, или армопояса. Правильно выполненный расчет железобетонных элементов с учетом типа соединения обеспечивает долговечность и прочность объектов строительства.

Виды соединений между арматурными элементами

Желая разобраться с возможными вариантами стыковки арматурных прутков, многие мастера обращаются к требованиям действующих нормативных документов. Ведь удачно выполненное соединение обеспечивает требуемый запас прочности на сжатие и растяжение. Некоторые застройщики пытаются найти ответ согласно СНиП 2 01. Другие – изучают строительные нормы и правила под номером 52-101-2003, содержащие рекомендации по проектированию конструкций из железобетона, усиленного ненапряженной стальной арматурой.

В соответствии с требованиями действующих нормативных документов для усиления ненапряженных элементов применяется стальная арматура, в отличие от напряженных конструкций, где для армирования используются арматурные канаты классов К7 и выше. Остановимся на применяемых методах фиксации арматурных стержней.

Возможны следующие варианты:

• соединение внахлест вязаных стержней без применения сварки. Фиксация осуществляется с использованием дополнительных стальных прутков изогнутой формы, повторяющих конфигурацию арматурного соединения. Допускается согласно СНиП выполнение нахлеста прямых стержней с поперечным креплением элементов при помощи вязальной проволоки или специальных хомутов.

Нахлест арматуры при вязке зависит от диаметра прутков. Залитые бетоном конструкции из вязаных прутков широко применяются в области частного домостроения. Застройщика привлекает простота технологии, легкость соединения и приемлемая стоимость стройматериалов;

• фиксация арматурных прутков с помощью бытового электросварочного оборудования и профессиональных агрегатов. Технология соединения арматуры с помощью сварочных установок имеет определенные ограничения. Ведь в зоне сваривания возникают значительные внутренние напряжения, отрицательно влияющие на прочностные характеристики арматурных каркасов.

Выполнить перехлест арматурных прутков с помощью электросварки можно, используя арматуру определенных марок, например, А400С. Технология сваривания стальной арматуры в основном используется в области промышленного строительства.

Строительные нормы и правила содержат указание о необходимости усиления бетонного массива не менее, чем двумя цельными арматурными контурами. Для реализации указанного требования производится соединение стальных стержней с перекрытием. СНиП допускает использование стержней различных диаметров. При этом максимальный размер поперечного сечения прутка не должен превышать 4 см. СНиП запрещает производить соединение стержней внахлест с помощью вязальной проволоки и сварки в местах действия значительной нагрузки, расположенной вдоль или поперек оси.

Фиксация арматурных прутков электросваркой

Стыковка арматуры с использованием электрической сварки применяется в областях промышленного и специального строительства. При соединении с помощью электросварки важно добиться минимального расстояния между стержнями и зафиксировать элементы без зазора.

Профессиональные строители обращают внимание на следующие моменты:

• недопустимость применения для сварных соединений распространенной арматуры с маркировкой А400. В результате нагрева значительно снижается прочность и повышается восприимчивость к воздействию коррозии;
• повышенную вероятность нарушения целостности стержней под влиянием значительных нагрузок. Действующие правила разрешают применять электродуговую сварку для фиксации арматуры диаметром до 25 мм;
• протяженность сварочного шва и класс применяемых прутков взаимосвязаны. Таблица нормативного документа содержит всю необходимую информацию о фиксации стержней с помощью электродуговой сварки.

Нормативный документ допускает при выполнении сварочных мероприятий применение электродов диаметром 0,4-0,5 см и регламентирует величину нахлеста, превышающую десять диаметров применяемых стержней.

Соединение арматуры внахлест без сварки при монтаже армопояса

Используя популярные в строительстве стержни с маркировкой А400 AIII, несложно выполнить перехлест арматуры с применением отожженной проволоки для вязания.

СНиП содержат рекомендации по осуществлению связывания арматуры и предусматривают различные варианты соединения прутков:

• соединение с перехлестом прямых концов арматурных стержней;
• фиксация прутков внахлест с использованием дополнительных элементов усиления;
• связывание стержней с выгнутыми в форме своеобразных петель или крюков концами.

С помощью проволоки для вязания допускается соединять арматуру профильного сечения диаметром до 4 см. Величина перехлеста возрастает пропорционально изменению диаметра стержней. Величина перекрытия прутков возрастает от 25 см (для прутков диаметром 0,6 см) до 158 см (для стержней диаметром 4 см). Величина перехлеста, согласно стандарту, должна превышать диаметр прутков в 35-50 раз. СНиП допускает применение винтовых муфт наравне с проволокой для вязания.

Требования нормативных документов к арматурным соединениям

• взаимное расположение арматуры в пространственном каркасе;
• особенности размещения участков с нахлестом относительно друг друга;
• длину участка перехлеста, определяемую сечением стержня и маркой бетона.

При расположении участка с расположенными внахлест стержнями в зоне максимальной нагрузки, следует увеличить величину перехлеста до 90 диаметром соединяемых стержней. Строительные нормы четко указывают размеры стыковочных участков.

На длину стыка влияет не только диаметр поперечного сечения, но и следующие моменты:

• величина действующей нагрузки;
• марка применяемой бетонной смеси;
• класс используемой стальной арматуры;
• размещение стыковых узлов в пространственном каркасе;
• назначение и область применения железобетонной продукции.

Следует обратить внимание, что величина нахлеста уменьшается при возрастании марки применяемого бетона.

• для бетона марки М250 стержни фиксируются с максимальным перехлестом, равным 890 мм;
• бетонирование арматурной решетки раствором марки М350 позволяет уменьшить нахлест до 765 мм;
• при возрастании марки применяемого бетона до М400 нахлест прутков уменьшается до 695 мм;
• заливка арматурного каркаса бетонным раствором М450 позволяет уменьшить перехлест до 615 мм.

Для усилений растянутой зоны арматурного каркаса перехлест для указанной арматуры увеличен и составляет:

• 1185 мм для бетона М200;
• 1015 мм для бетона М350;
• 930 мм для бетона М400;
• 820 мм для бетона М450.

При выполнении мероприятий, связанных с армированием, важно правильно располагать участки нахлеста, и учитывать требования строительных норм и правил.

Следует придерживаться указанных рекомендаций:

• равномерно распределять соединения по всему арматурному каркасу;
• выдерживать минимальное расстояние между стыками не менее 610 мм;
• учитывать марку бетонного раствора и сечение арматурных стержней.

Соблюдение требований строительных норм гарантирует прочность и надёжность бетонных конструкций, усиленных арматурным каркасом. Детально изучив рекомендации СНиП, несложно самостоятельно подобрать требуемую величину перехлеста арматуры с учетом конструктивных особенностей железобетонного изделия.

Расчет длины нахлеста в железобетонных конструкциях

13 ноября 2017 г. 3 ноября 2017 г. by Namita

Длина нахлеста является одним из важных терминов в армировании. Обычно его путают с другим важным термином, называемым длиной разработки и длиной закрепления. В этой статье обсуждается длина перехлеста стержней. Во время размещения стали в железобетонной конструкции, если необходимая длина одного стержня может не хватить. Чтобы получить нужную длину конструкции, делается притирка двух брусков рядом. Альтернативой этому является использование механических муфт.

Нахлест можно определить как наложение двух стержней рядом друг с другом на расчетную длину. Обычно длина запаса стальных стержней ограничивается 12 метрами. Это необходимо для легкой транспортировки стальных стержней на строительную площадку. Например, представьте, что вам нужно построить колонну высотой 100 футов. Но его практически нет. Следовательно, бары разрезаются на каждом втором этаже.

Затем необходимо передать усилия натяжения с одного стержня на другой стержень в месте разрыва стержня. Таким образом, второй стержень держится близко к первому стержню, и выполняется перекрытие. Это количество перекрытий между двумя стержнями называется «длиной круга». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина напуска составляет 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Длина внахлест при растяжении:

Длина внахлест, включая величину анкеровки крюков, должна составлять

• Для натяжения на изгиб – Ld или 30d, в зависимости от того, что больше.
• Для прямого натяжения – 2Ld или 30d, в зависимости от того, что больше.

Прямая длина нахлеста прутков должна быть не менее 15d или 20см.

Длина внахлест при сжатии:

Длина внахлест равна длине в развертке, рассчитанной на сжатие, но не менее 24d.

Для стержней разного диаметра:

Если необходимо соединить стержни разного диаметра, длина внахлест рассчитывается с учетом стержня меньшего диаметра.

Соединения внахлест не должны применяться для стержней диаметром более 36 мм. В таких случаях следует рассматривать сварку. Но если сварка также невозможна в некоторых условиях, то для прутков диаметром более 36 мм может допускаться притирка. Но наряду с притиркой следует предусмотреть дополнительные спирали 6 мм вокруг притертых стержней.

Длина внахлестку для бетона 1:2:4 Номинальная смесь:

Длина нахлеста при растяжении (стержень MS – стержень из мягкой стали), включая значение анкеровки, составляет 58d. Таким образом, исключая значение анкеровки, длина колена = 58 d – 2 * 9 d = 40 d. (Где 9d = припуск на крюк до 25 мм и k=2)

Длина нахлеста для бетона M20:

• Колонны – 45d
• Балки – 60d
• Плиты – 60d

Из этого следует, что Стержни-колонны диаметром 20 мм, минимальный нахлест 45 * 20 = 900 мм.

Сращивание арматурных стержней и размер арматуры

МЫ ПЕРЕЕЗЖАЕМ В ПОСЕЩАТЬ MONOLITHICDOME.COM & MONOLITHIC.RU | ПОДРОБНЕЕ

Требования к длине соединения арматуры фундамента внахлестку

Дэвид Б. Саут • Опубликовано 30 апреля 2012 г. 19:04 • Арматура

Сращивание арматурных стержней

Рекомендуемая компанией Monolithic процедура сращивания арматурных стержней изменилась. В течение многих лет мы просто накладывали арматуру внахлест и связывали стержни вместе. На самом деле, когда я только начинал, мы перекрывали и сваривали стержни вместе.

Но оказывается, что если вы не используете арматуру A706, которая очень дорогая, сварка арматуры не допускается. Поэтому мы рекомендуем вам держаться подальше от сварки.

Текущая процедура

При сращивании арматурных стержней мы подводим одну деталь к другой, накладываем их на некоторое расстояние и заливаем на место бетоном. Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону становится труднее войти внутрь и вокруг арматурного стержня, и соединение не считается прочным.

Таким образом, рекомендуется соединить стержни вместе и перекрыть их, но оставить между стержнями не менее двух диаметров стержней. Два диаметра стержней обеспечивают пространство для заливки бетона внутри, вокруг и между стержнями и фактически увеличивают прочность.

Инженерный мир придумал несколько чисел, которые можно использовать для соединений стержней. С арматурным стержнем № 4, если место соединения стержня соприкасается, мы делаем нахлест на 44 дюйма. Если оно не соприкасается, мы делаем нахлест на 18 дюймов.

Учитывая стоимость арматуры, это огромная разница. Поэтому по возможности не накладываем арматуру внахлест на себя. Мы хотим, чтобы круги были чистыми, чтобы бетон мог намотаться на них.

Размер арматуры

Компания Monolithic также уделяет большое внимание размерам арматуры. Арматура бывает разных размеров: № 2, № 3, № 4, № 5, № 6 и т. д.

Арматура № 2 имеет диаметр 2/8 дюйма или 1/4 дюйма. Его нужно деформировать; это должен быть шестидесятый класс; ему нужны все эти замечательные вещи, но их трудно купить.

Почему трудно купить? Крайне мало арматуры № 2 используется, потому что для большинства бетонных работ во многих проектах требуются стержни большего размера. Но, к счастью, монолитный купол имеет настолько идеальную форму с точки зрения прочности, что арматурный стержень № 2 работает во многих проектах, для которых мы ранее использовали № 3.

Мы инструктируем наших инженеров по возможности использовать арматуру №2. Но если вы не можете найти № 2 или он стоит столько же, сколько № 3 и вызывает больше хлопот, используйте № 3.

Компании, поставляющие материалы для ограждений, обычно имеют арматуру №2. Они могут изготавливать деформированные стержни № 2, которые обычно стоят намного меньше, чем стержни № 3, потому что арматура № 2 весит намного меньше. Стоимость за фунт будет больше, но стоимость за фут будет меньше.

Вопрос: Почему бы нам просто не раздвинуть прутья дальше друг от друга? Ответ: Это работает, но не соответствует коду.

В норме указано, что расстояние между стержнями не может превышать пятикратную толщину бетона. Таким образом, если мы используем 2 1/2 дюйма бетона, мы не можем разделить стержни более чем на 12 дюймов по центру.

Это не означает минимальный размер; определяется инженерной нагрузкой.

Для основной части оболочки небольшого купола используйте арматурный стержень № 2, 12 дюймов в центре. См. таблицу армирования для вашего конкретного проекта. , мы используем эту диаграмму для каждого проекта.
