Сколько в бухте арматуры — ответ есть!

Классификация по классу проката

Арматурную сталь по механическим свойствам подразделяют на классы проката А-1(А240), А-2(А300), А-3(А400), А-4(А600), А-5(А800) и А-6(А1000). В скобках указана современная классификация по пределу текучести. Так, например, у арматуры А240 предел текучести 235 Н/мм2, А400 – 390 Н/мм2, А500 – 500 Н/мм2. Арматуру А-1(А240) в отличие от других классов изготовляют гладкой.

В маркировку могут быть добавлены специальные индексы, обозначающие дополнительные свойства стали. Индекс «с» характеризует о хорошей свариваемости металла, например, Ас300. Индексом «к» обозначают сталь с дополнительной защитой от коррозии, например, Ак400.

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты)

предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3. 03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Структура бухт

Арматура в мотках в соответствии с ГОСТом 5781-75 и ТУ производится диаметром до 12 мм классов А-1(А240), А-2(А300) и диаметром до 10 мм класса А-3(А400). Основное преимущество поставки арматуры в бухтах – отсутствие отходов при ее использовании, так как при размотке она нарезается по точным заданным размерам. Моток состоит из одного отрезка. Масса мотков может быть от 0,5 до 5,0 тонн, по согласованию может иметь другой вес. Для размотки используют специальный размотчик и правильно-отрезное оборудование.

Габаритные размеры мотков (бухт):

• внутренний диаметр от 0,6 до 0,85 м;
• наружный – от 1,05 до 1,3 м;
• высота – от 0,6 до 0,8 м.

Общие сведения по результатам расчетов

• Периметр плиты

— Длина всех сторон фундамента

• Площадь подошвы плиты

— Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.

• Площадь боковой поверхности

— Равняется площади утеплителя всех боковых сторон.

• Объем бетона

— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

• Вес бетона

— Указан примерный вес бетона по средней плотности.

• Нагрузка на почву от фундамента

— Распределенная нагрузка на всю площадь опоры.

• Минимальный диаметр стержней арматурной сетки

— Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.

• Минимальный диаметр вертикальных стержней арматуры

— Минимальный диаметр вертикальных стержней арматуры по СНиП.

• Размер ячейки сетки

— Средний размер ячеек сетки арматурного каркаса.

• Величина нахлеста арматуры

— При креплении отрезков стержней внахлест.

• Общая длина арматуры

— Длина всей арматуры для вязки каркаса с учетом нахлеста.

• Общий вес арматуры

— Вес арматурного каркаса.

• Толщина доски опалубки

— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

• Кол-во досок для опалубки

— Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Расчет метров в бухте

На каждой бухте есть бирка с указанием производителя, наименования проката, размера и типа профиля, номера партии и веса бухты. Воспользовавшись таблицей весов 1-го метра арматуры соответствующего диаметра, можно легко подсчитать, сколько в бухте арматуры в погонных метрах.

Таблица весов 1-го погонного метра

Так, например, в бухте класса А240 ф6 мм весом 1,2 т будет 1200 кг/0.222 кг = 5405 м арматуры. Неточность по ГОСТу, допускаемая предельными отклонениями при производстве профиля, составляет от -7 до +9 %.

Если нужно подсчитать, сколько в бухте арматуры диаметром 8 мм такого же веса, то нужно разделить этот же вес на 0,395 кг, а именно 1200 кг/0,395 кг = 3037 м. Как видно из расчетов, при увеличении диаметра профиля на 2 мм, количество метров в бухте одного веса уменьшается на 2368 кг.

Примечание. Теоретический вес 1 м профиля вычислен при плотности стали 7,85х103 кг/м3 (ГОСТ 5781-82).

Как самому рассчитать вес одного погонного метра стальной арматуры?

Нужно площадь сечения арматуры заданного диаметра умножить на плотность стали, за которую обычно принимают значение 7,85 г/см³. Площадь круглого сечения легче всего находить через диаметр. Так, для 12-мм арматуры вес одного метра равен:

M = S·ρ = π·d²/4·7,85 = 3,14·0,012²/4·7,85 = 0,8874 кг. В таблице находим, что один метр арматуры 12 мм весит 0,888, это подтверждает хорошую точность расчётного метода.

Чтобы выяснить, сколько в тонне метров арматуры толщиной 12 мм, нужно 1000 кг разделить на вес одного погонного метра 0,888. Получится 1126 метров.

Для ответа на вопрос, сколько метров арматуры толщиной 8 мм в тонне, находим в таблице или рассчитываем вес одного погонного метра (0,395 г/см³) и делим на него 1000 кг. Ответ: 1000/0,395 = 2532 м. Также мы можем решить вашу надобность в проектировании частных домов в СПб.

Окончательный расчет

Количество тонн арматуры нужного диаметра и класса для Ваших требуемых погонных метров можно подсчитать по обратной формуле.

Допустим, Вам нужно 22 000 м арматурной стали класса А400 диаметром 10 мм. Для этого нужно умножить требуемый метраж на вес 1 м этого профиля: 22 000 х 0,617 = 13574 кг = 13,574 т + 6% = 14,388 т.

Теперь можно спокойно подобрать бухты по биркам, на которых указано, сколько арматуры в бухте в тоннах.

Таким же образом рассчитываются профили любого класса. Так, например, для такого же количества метров арматуры 12 мм необходимое количество тонн будет 19,536 т + 6% = 20,708 т.

Вам остается лишь выбрать выгодный для себя вариант с учетом стоимости, надежности и прочности планируемой конструкции. А мы гарантируем четкую и своевременную отгрузку продукции.

Таблица веса арматуры

Узнать, какую массу имеет изделие – арматура 12 вес 1 метра, можно из таблиц, в которых указываются:

• масса одного погонного м изделия;
• количество метров проката в одной тонне;
• диаметр проката в миллиметрах;
• площадь сечения прутков в сантиметрах квадратных;
• класс стали, используемой в производстве.

В большинстве случаев, используя таблицу, вы сможете найти искомую величину. Если же определить вес арматуры 16 мм за метр таблица не помогла, можно прибегнуть к использованию онлайн-калькулятора по размеру для проведения расчетов. Для его применения необходимо знать следующие параметры: диаметр проката, длину прутков и их количество. Калькулятор посчитает массу общую и для одного стержня, общую длину прутков, объем в кубометрах. Существуют также калькуляторы, которые основываются на справочных данных при подсчете. Чтобы воспользоваться ими, нужно знать ГОСТ, по которому изготовлен прокат, материал изготовления и сортамент (наименование проката). Существуют так же товары, для которых данный инструмент не пригоден, один из таких продуктов — сетка кладочная, страницу которой можно найти тут.

Сколько весит 1 погонный метр стальной арматуры диаметром 14 миллиметров?

Укладка дорожных поверхностей, возведение фундамента или укрепление ветхого дома требует четкого расчета массы арматурных стержней, которые будут использованы. Изделие выпускают стержнями по 11,7 м либо бухтами по 11,7 — 12 метров.

В строительных проекта стандартно указывается метраж, поэтому перед строителем стоит задача – определить вес арматуры 14 мм. Помогает специальная общая таблица ГОСТа Р-52544: 1 тонна содержит в себе 826 погонных метров, то есть 1 м. весит 1,26 кг. Если различать ровный и рифленый профиль, то точная масса первого вида равен 1,207 кг/1 п. м., второго вида – 1,21 кг/1 п. м.

Сначала суммируется длина всех стержней, затем умножается на массу одного м. Допустим, общая длина прутов составляет 100 м. Исходя из данных о соотношении параметров, масса АР 14 мм. составляет: 1,21 × 100 = 121 кг. Цифра определена для конкретной партии материала.

На заводах прутья отвешивают партиями по одной тонне. Компаниям удобнее указывать информацию о классе стали и цене за тонну. Зная диаметр металлических стержней, табличные показатели веса и длины, можно рассчитать как общий метраж продукта, так и массу для всего строительного объекта.

Таблица остальных диаметров:

Арматура А400С 10 н/д

Металлопрокат → Продукция → Арматура → Арматура А400С → Арматура А400С 10 н/д

Номинальный диаметр стержня: 10 мм Масса 1 м профиля, кг: 0,617 Предельное отклонение в %: ± 5-6% Кол-во метров в тонне: 1620,75 ГОСТ: ГОСТ 5781-82 Исполнение: н/д

Арматура А400С применяется для армирования и усиления конструкций из бетона и железобетона, как обычного, так и напряженного.

Арматура А400С производится при помощи прокатки круглой стали с периодическим профилем, рифления ее поверхности.

Этот вид металлопроката заметно сокращает производственные расходы. Арматура А400С широко применяется в малоэтажном и коттеджном строительстве.

Арматура А400С так же отлично подходит для укрепления дорожных покрытий, усиления и укрепления стен и потолков в помещениях, а так же в сварных конструкциях.

Основные преимущества использования арматуры А400С:

• Арматура А400С имеет низкий предел текучести. Поэтому ее применение не желательно в высотном строительстве.

Теоретический вес арматуры А400С

Сравнительные характеристики арматуры А400С и арматуры А500С

Нормативные документы, механические свойства, области применения, эффективность	Класс арматуры
	А400 (А-III)		Арматура А500С
	Марка стали
	35ГС	25Г2С	—
Нормативные документы для поставки	ГОСТ 5781-82		СТО АСЧМ 7-93
Нормативные документы для расчета и проектирования ЖБК	СНиП 2. 03.01-84		Рекомендации НИИЖБ ТСН 102-00
Временное сопротивление разрыву σВ, Н/мм?	590	590	600
Предел текучести σТ, Н/мм?	390	390	500
Относительное удлинение σ5, %	14	14	14
Угол изгиба при диаметре оправки C=3d	90°	90°	180°
Расчетное сопротивление растяжению при σ6,8 мм RS, Н/мм?	355	355	450
Расчетное сопротивление растяжению при σ10-40 мм RS, Н/мм?	365	365	450
Расчетное сопротивление сжатию RSC, Н/мм	—	—	450
Расчетное сопротивление RSC, Н/мм	390	390	500
Применение при отрицательных температурах	до -40°С	до -55°С	до -55°C
Применение дуговой сварки прихватками крестообразных соединений	Запрещено	Не рекомендуется	Допускается
Применение в качестве анкеров закладных деталей	Допускается		Рекомендуется для повышенной надежности
Применение в качестве монтажных петель	Запрещено		Возможно
Возможный экономический эффект относительно арматуры класса А400 (А-III)	—	—	10-25%

Как рассчитать длину перехлеста арматуры в бетоне (R.

🕑 Время чтения: 1 минута

В железобетонных конструкциях размещение одного арматурного стержня может не соответствовать желаемой длине бетонного участка. Следовательно, возникает необходимость наложить два бруска внахлест, чтобы была соблюдена желаемая длина. Эта длина, перекрываемая двумя стержнями в бетонных сечениях, называется длиной внахлест или длиной внахлест, которая рассчитывается отдельно для балок, колонн и секций плиты.

Содержание:

• Расчет длины нахлеста или длины нахлеста
• 1. Длины нахлестов для различных соединений
  • Контактные соединения
  • 1. Нахлестки траншейной сетки
  • 2. Нахлесты квадратной сетки 90 010
  • 3. Усиленный нахлест
• 2. Длина нахлеста при растяжении
• 3. Длина нахлеста для сжатых стержней

Расчет длины нахлеста или длины нахлеста

Длина нахлеста рассчитывается для тех бетонных секций, длина которых превышает 12 м. В основном длина склада составляет 12 м, которая является фиксированной для облегчения транспортировки на площадку и для простоты обращения.

1. Длина нахлеста для различных соединений

Стыки внахлестку могут быть в основном двух типов:

1. Контактные соединения
2. Бесконтактные соединения

Контактные соединения

На рисунке 2 ниже показан нахлест траншейной сетки, предусмотренный в армировании бетона. Минимальная длина перекрытия составляет 500 мм. Эти перекрытия, образованные Т-образными или L-образными пересечениями, как показано на рисунке, должны перекрываться по ширине сетки траншеи.

На рисунке ниже показан нахлест квадратной сетки, который выполняется при длине нахлеста не менее 225 мм.

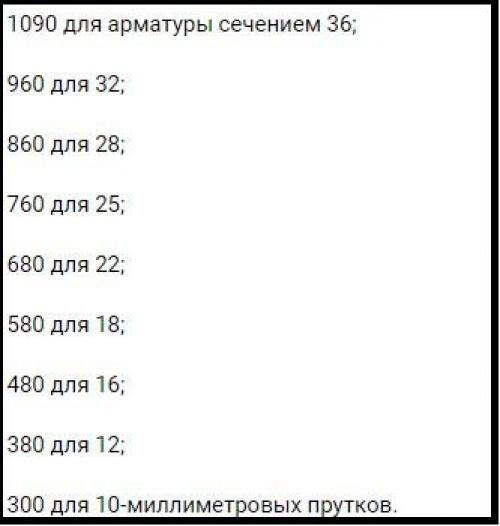

Нахлест армирования должен выполняться на длину нахлеста не менее 500 мм, как показано на рис.-4 ниже.

Читайте также: Способы соединения арматурных стержней

2. Длина соединения внахлест при растяжении

Длина соединения внахлест растянутой арматуры рассчитывается в соответствии с ACI 12.15. В натяжном колене усилие передается от арматурных стержней к бетону через связь, которая, в свою очередь, возвращает усилие на арматуру. Таким образом, получается непрерывная линия армирования.

Таким образом, соединение внахлестку в этом случае демонстрирует различное взаимодействие в зависимости от прочности бетона, марки стальной арматуры, местоположения, размера стержней и расстояния между ними. Согласно ACI 318, соединения внахлестку с натяжением подразделяются на два класса: класс A и класс B (таблица R12. 5.2, ACI 318), для которых длина нахлеста следующая:

Стык класса A: длина внахлест ls = 1,0 ld

Сросток класса B: длина внахлест ls = 1,3ld

коэффициент модификации). Минимальная длина внахлест составляет 12 дюймов.

3. Длина внахлест для компрессионных стержней

Длина внахлест для сращивания внахлест рассчитывается в соответствии с ACI 12.16.1 как;

мс = 0,0005fy (г) ; [Для fy меньше или равно 60 000 фунтов на квадратный дюйм]

мс = (0,0009fy — 24)d; [ Для fy > 60 000 фунтов на кв. дюйм]

Минимальная длина перехлеста для компрессионных стержней должна составлять 12 дюймов. Когда арматурные стержни разных размеров связываются в виде сжатых стержней, выбранная длина внахлест должна быть больше из следующих случаев:

1. Длина соединения сжатием стержня наименьшего диаметра или
2. Длина развития сжатия наибольшего стержня

Длина нахлеста Стальной стержень
