Буры для перфоратора: основные параметры

04.05.2015

Необходимость перфоратора при выполнении различного рода ремонтных бытовых работ объяснять не приходится. Но даже отличным инструментом известных промышленных производителей сложно качественно и аккуратно выполнить работы, если для него неправильно подобран сменный бур – режущая часть перфоратора, предназначенная для выполнения отверстий в сплошных твердых средах (бетоне и железобетоне, кирпиче, камне). Существует несколько аспектов конструкции бура, на которые при покупке стоит непременно обратить внимание.

Хвостовая часть бура

Хвостовик – износостойкая часть бура, выполненная из высокопрочной закаленной стали, вставляемая в патрон перфоратора. Именно форма хвостовика, в первую очередь, отличает бур от аналогичного спирального сверла.  Профессиональный глаз мастера без ошибки определит, подойдет ли бур к тому или иному типу перфоратора, а новичкам строительного дела поможет в этом разобраться принятая маркировка хвостовиков SDS (Special Direct System – «особая управляющая система», разработанная фирмой Bosch):

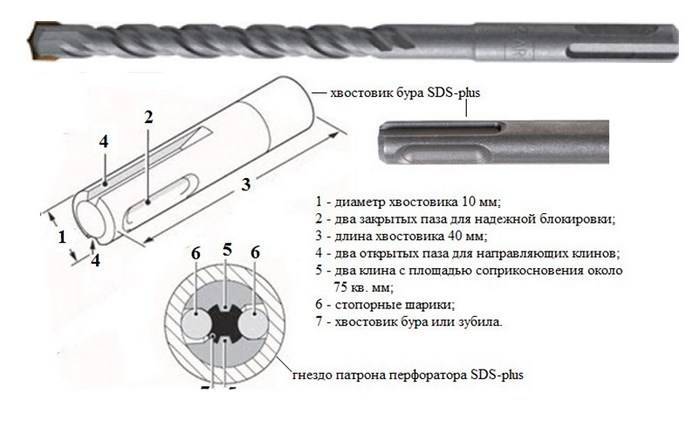

• бур sds plus – наиболее распространенный тип хвостовика диаметром 10 мм, длина вставляемой в патрон перфоратора части – 40 мм. Для установки имеет четыре открытых паза, воспринимающие крутящий момент. Такие буры, имеющие диаметр 4 — 26 мм, применяются на легких строительных профессиональных и бытовых перфораторах.
• бур sds max – второй по распространенности тип хвостовика, применяемый для буров большого диаметра (более 26 мм), используемых в тяжелых и мощных перфораторах, например, в электрических отбойных молотках. Диаметр такого хвостовика – 18 мм, длина вставляемой в патрон части – 90 мм.
• sds top – несколько промежуточный и мало распространенный тип хвостовика диаметром 14 мм и длиной 70 мм, имеющий два открытых и два закрытых паза для установки в патрон перфоратора. Обычно используется на бурах с диаметром 16 — 26 мм.
• sds quick – созданный в 2008 г. уникальный шестигранный тип хвостовика со шпонками вместо пазов и держателем, в который можно вставить сверла и биты для шуруповерта. Применяется только для перфораторов Bosch Uneo/Uneo Maxx.

Рабочая часть бура

Непосредственно выполняющая процесс сверления рабочая часть бура изготавливается из сплава металлов, и от ее состояния зависит производительность труда и безопасность использования перфоратора человеком. Рабочая часть может иметь различную форму и классифицируется по назначению следующим образом:

• шнековый бур – отличный вариант для выполнения глубоких отверстий различного диаметра. Его спиральная конструкция и высокий крутящий момент позволяет при работе эффективно отводить пыль и шлам, тем самым уменьшая нагрузку на инструмент и сокращая время выполнения одного отверстия.
• бур с небольшим углом наклона рабочих канавок – для работы с применением крайне незначительных усилий (например, в перфораторах Makita). Его назначение – процесс бурения значительного количества отверстий малой глубины.
• бур с большим углом наклона рабочих канавок, обеспечивающий высокую скорость бурения и производительность самого процесса. Создаваемая нагрузка на перфоратор выше, чем при использовании шнековых буров. Оптимален для бурения единичных отверстий большой глубины.

Буры с одной или несколькими спиральными канавками, а так же канавками специально разработанных форм обеспечивают устойчивость бура, его сбалансированное центральное размещение при бурении, уменьшении вибрации, а, следовательно, и нагрузки на перфоратор и производительность выполняемых работ.

Твердосплавная часть бура и её заточка

Напайка, являющаяся режущей частью бура и влияющая на скорость работ и качество получаемых отверстий, выполняется из твердого сплава и может иметь различное количество рабочих кромок. Ресурс бура целиком ограничен степенью износа напайки. Производители постоянно совершенствуют материалы и способы заточки головки бура, стараясь максимально улучшить производительность при минимизации силовых затрат на сверление. Буры по конфигурации заточки твердосплавной части можно разделить на две основные группы:

1. Классическая заточка – твердосплавная пластина имеет расположенные крест-накрест ровные режущие плоские передние и задние грани. Напайка с такой заточкой может иметь одну или две режущие кромки, которые снижают биение во время обработки, улучшают качество отверстия, но и влияют на цену бура.
2. Центрирующая головка – более усовершенствованный вариант классической заточки. Особая геометрия, разная у различных производителей, исключает увод бура внутри отверстия от оси начального положения и формирует ровное, «не разбитое» отверстие.

Следует отметить, что режущие грани не всегда имеют линейную форму, волнистая геометрия с центрирующим шипом и крайними режущими выступами — еще один способ уменьшения нагрузки на перфоратор за счет снятия твердого материала слоями. Существуют и самозатачивающиеся коронки с правильно подобранным углом заточки, необходимые в условиях агрессивного бурения – например, абразивных пород, – бур изнашивается без затупления  чрезвычайно износостойкой режущей грани.

Классификация буров для перфораторов по размерам

Размер бура – одна из основных характеристик изделия, с которой начинается покупка в магазине, и напрямую связанная с его предназначением: сверлением отверстий необходимого диаметра и глубины. Размерность бура традиционно складывается из двух определяющих параметров, подбираемых для решения конкретных задач:

1. Общая длина. Максимальная длина бура вместе с хвостовиком, предлагаемая в магазинах – 1000 мм, минимальная – 100 мм. Физика бурения не позволяет применять бур большей длины: работать более длинным инструментом практически невозможно. Длина бура тесно связана с его диаметром: оба этих параметра должны быть технически сбалансированы и обеспечивать надежность и безопасность бурения.
2. Наружный диаметр. Как было сказано выше, диаметр зависит от длины и, дополнительно, от типа хвостовика – например, максимальный диаметр бура sds max – 50 мм и не больше. Значение диаметра – это всегда четное число, тому же принципу следует и маркировка крепежных элементов.

Вот основные моменты, касающиеся размеров буров для перфораторов. Для проведения бытовых ремонтных работ рекомендуется воспользоваться комплексным решением, приобретя набор буров для перфораторов. Стандартно предлагаемые диаметры – 4, 6, 8, 10, 12, 14 и иногда 16 мм.

…и немного советов по правильному использованию перфоратора

Перфоратор – вещь, конечно, очень удобная, и лучшего инструмента для сверления отверстий в кирпичных и бетонных стенах пока не придумали. Однако, наряду с высокими технологическими характеристиками он имеет и достаточно высокую цену. Поэтому, обладая этой строительной драгоценностью, следует помнить о ее правильной эксплуатации, которая продлит срок полезного использования на долгие годы:

1. Не стоит прилагать чрезмерные усилия – нажим должен быть достаточным для того, чтобы всего лишь запустить ударный процесс.
2. Не пренебрегайте смазкой для хвостовика бура – это улучшит восприятие крутящего момента, а, значит, и скорость, и силу бурения. И в целом, смазка продлит срок использования бура и самого перфоратора.

Значение бура в сложной конструкции перфоратора сложно переоценить: именно от его правильного выбора и использования зависит качество выполняемых мастером работ.

Из сменных насадок для перфоратора, кроме бура, существуют еще:

• зубило (лопатка для перфоратора), с помощью которого можно отколоть кусок неровной стены или отбить кафельную плитку – одним словом, выровнять для ремонта имеющиеся неровности и погрешности;
• коронка широкого диаметра для сверления по бетону, каменной кладке и природному камню.

Bosch. История компании

Строительная рулетка, чтобы больше не работать «на глаз»

Оснастка для перфоратора

Патроны

Непременная особенность инструментов для перфораторов – хвостовик детали выполненный по технологии SDS.  Это аббревиатура немецкого языка «Steck, Dreh, Sitzt»

 «подключи, поверни, посади».

В настоящее время распространены два вида патронов: SDS max и SDS plus. Посадочный диаметр первого 18 мм. Это всегда профессиональный инструмент. Диаметр хвостовика SDS plus -10мм. Возможность нагрузок существенно меньше. Чаще всего это характеристика бытовых инструментов, но есть и профессиональные модели.

Следует упомянуть, что кроме двух указанных видов крепления существуют ещё SDS top и SDS quick. Первый вариант (диаметр хвостовика -14мм) – попытка занять промежуточную нишу между SDS max и SDS plus. Большого интереса у потребителей эксперимент не вызвал. Второй стал расходником для единственной модели единственной компании в мире.

Буры

Сфера использования

Назначение инструмента – изготовление отверстий небольшого диаметра в материалах из бетона, камня, кирпича и т.д. Режим работы – поступательно-вращательное движение с ударом.

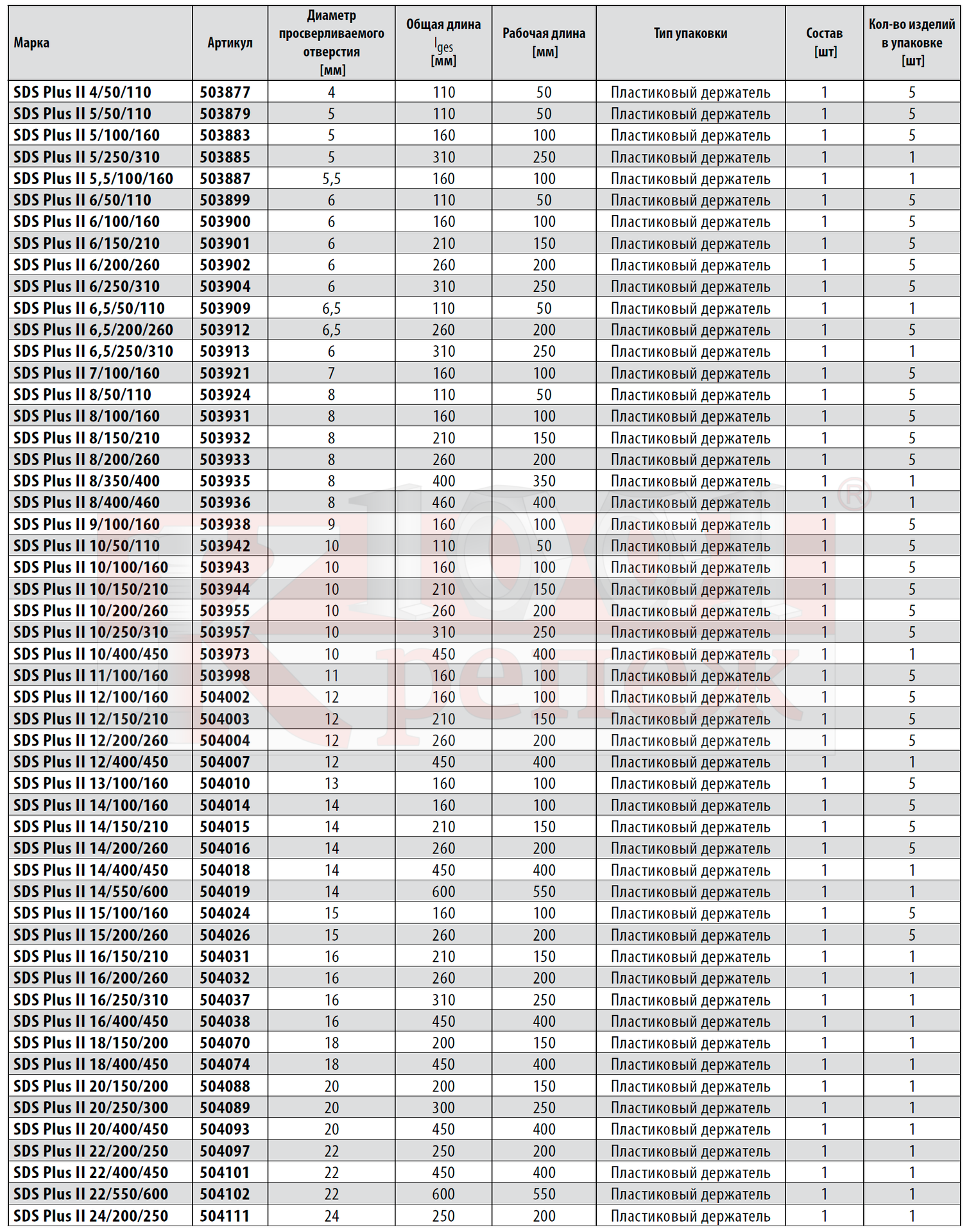

Диаметры отверстий, которые можно сделать бурами SDS plus от 4 до 26 мм. Нагрузка на перфоратор существенно возрастает с увеличением размера отверстия.  Линейка всех выпускаемых буров имеет шаг в 2 мм. Если приобретается набор, то в нем будут диаметры: 4,6,8,10,12 и т.д.

Буры SDS max диаметром менее 20 мм обычно не выпускаются, хотя линейка компании Makita для такой продукции начинается с 12 мм. При диаметрах более 40мм появляются сложности в применении инструмента. Вес бура делает работу трудной, а затраты на производство оснастки экономически невыгодными. Максимальный диаметр буров для перфораторов – 52 мм.

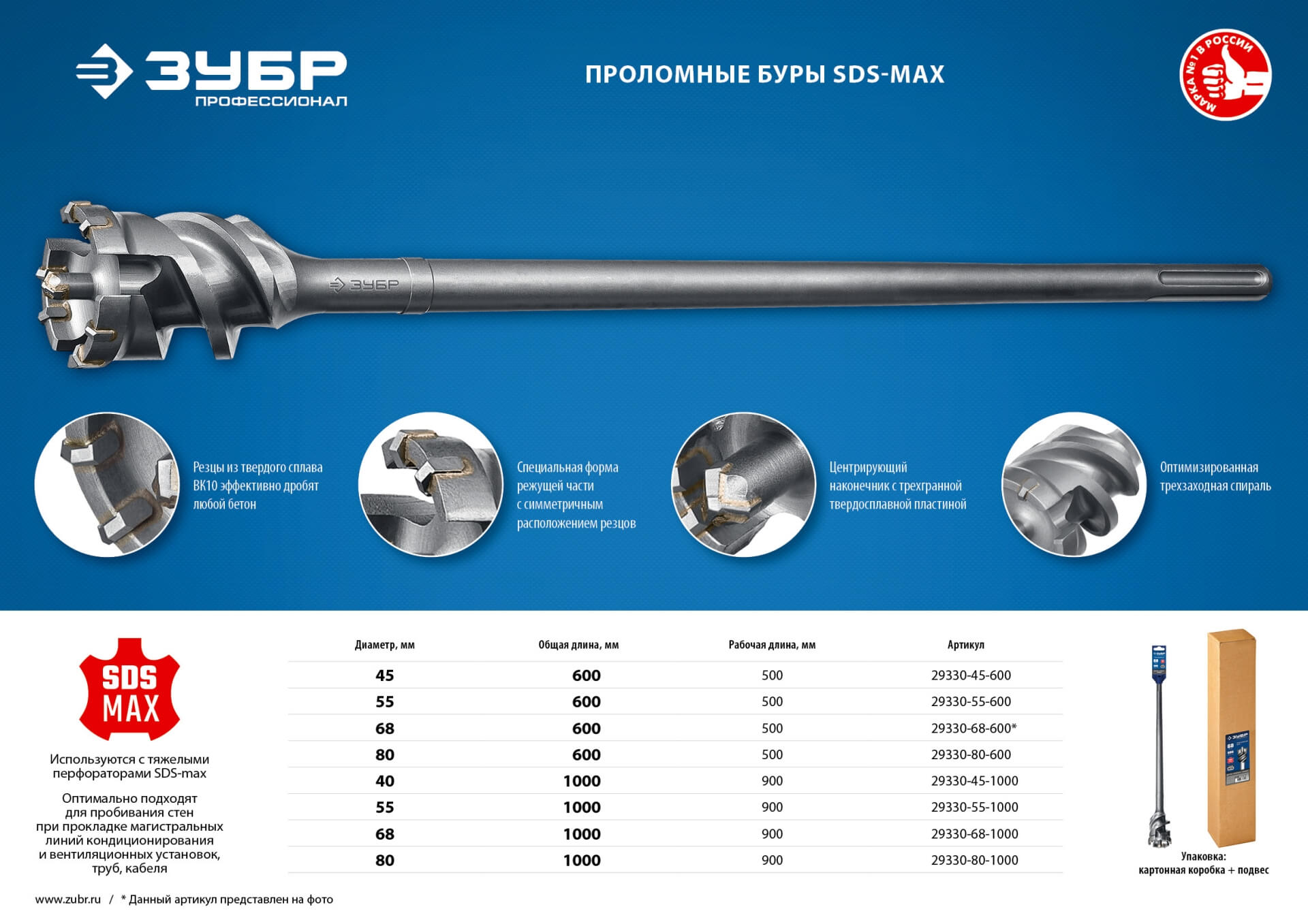

Выпускаются проломные буры. Форма их головки – колокол с асимметричным расположением напаек из твёрдых сплавов. Изготовители говорят о возможности пробивки таким инструментом отверстий диаметром до 80 мм. В отличие от спиралевидных буров, проломные в большей мере крошат, а не сверлят материал.

Длина

Основной проблемой при увеличении длины становится биение. Найти в магазинах бур длиннее 100 см проблематично, хотя в линейках некоторых производителей упоминается о размерах до 1320 мм.

Вполне понятно, что цена длинных буров пропорциональна их длине. И изготовители, и профессионалы рекомендуют проходку глубоких отверстий делать в несколько заходов, меняя инструмент и постепенно увеличивая его длину.

Существенно. Изготовители при указании длины бура подразумевают размер от режущей кромки до конца хвостовика. Если проще, то отверстие глубиной в 400 мм бур такого размера не сделает. Будет несколько меньше.

Твердосплавные напайки

Стандартный вариант режущей напайки – режущие грани имеют линейную форму. Могут располагаться в одной плоскости или крестообразно в двух.

Более сложная форма – напайки с центрирующим шипом. Эта конструкция позволяет сделать более точное по геометрии отверстие. Такие буры могут иметь и выступы по краям напаек.

Следует сказать, что в инструментах премиум-класса крепление режущей части может быть несколько другим; не пайка, а диффузионная сварка. Несколько другая и сама режущая часть. Это не набор пластин из твердых сплавов, а монолитная, цельная деталь.

Зубила

В стандартную комплектацию почти всех перфораторов входит набор зубил. Их всего три вида:

• пика для пролома отверстий в твёрдых материалах;
• плоское зубило (ширина может варьироваться) удобно для снятия слоя поверхности. Пример – кафель, штукатурка;
• ложкообразное зубило для штробления канавок.

Режим работы перфоратора – удар.

Коронки

Инструмент предназначен для выработки отверстий значительного диаметра. В линейках изготовителей диапазон от 30 до 150 мм. Коронки высверливают только линию окружности определённого диаметра. После прохода центральную часть массива бетона или камня придётся вырубить другим инструментом.

Наибольшее применение оснастка нашла при изготовлении отверстий под электрическую арматуру. Именно поэтому, глубина реза коронок небольшая, но достаточная для установки коробок под розетки, выключатели, распределительные коробки. Увеличить глубину отверстия можно при помощи удлинителей. Они выпускаются длиной до метра, но периодически всё равно придётся выбивать внутренность просверленной окружности.

Выпускаются коронки с алмазным покрытием. Работы выполняется в режиме безударного сверления. Их высокие эксплуатационные характеристики сочетаются с высокой стоимостью.

Важное. Применение коронок больших диаметров с перфораторами бытового класса проблематично, хотя всё зависит от степени прочности поверхностей.
