Диаметры буров для перфоратора: Бур для перфоратора по бетону: виды, размеры, критерии выбора

Обзор буров для перфоратора

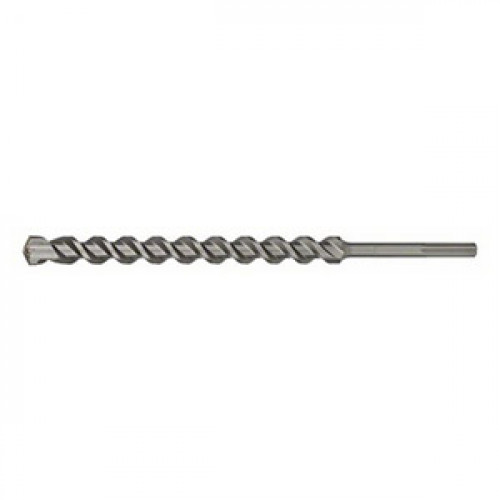

Буром называют режущий металлический инструмент, которым пробивают отверстия в твердых и крошащихся материалах, таких как бетон, кирпич и так далее.

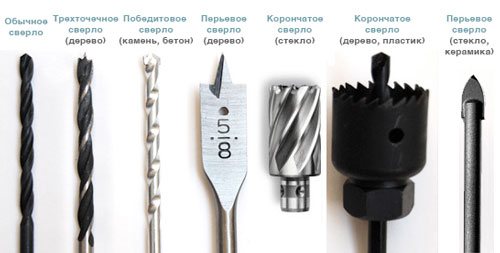

Бур значительно отличается от обычного сверла для дрели, на его хвостовике есть канавка, которая не позволит нормально зафиксировать инструмент в дрели, зато позволит удобно закрепить его в перфораторе.

Для изготовления используют более прочные стальные сплавы, способные вынести большую нагрузку, плюс на нем победитовый (ВК8) наконечник. Такая мощная конструкция способна крошить камень, и не гнуться. За этот же счет достигается и производительность бура, вместе со сверлением применяются удары.

Буры могут отличаться между собой по системе крепления на хвостовиках, они были разработаны компаниями Bosh и Hilti, и сегодня используются по всему миру.

Всего существует пять видов систем хвостовика:

• SDS с двумя канавками, диаметр 10 мм;
• SDS-plus с четырьмя пазами, самый популярный вариант с диаметром в 10 мм, диаметр сверлящей поверхности может колебаться от 4 до 26 мм;
• SDS-top, четырехпазовый с диаметром хвостовика 14 мм. Используется для средних перфораторов;

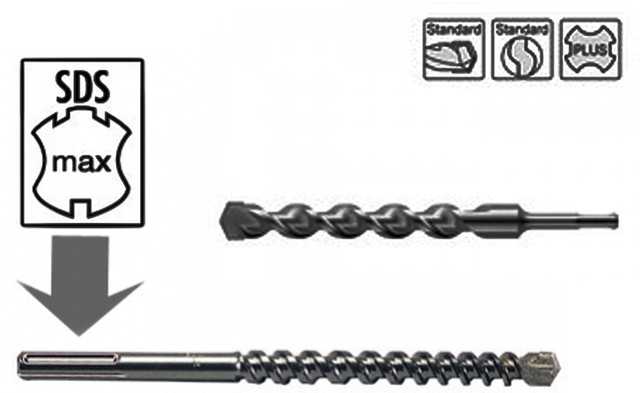

• SDS-max широко распространен, применим для крупных перфораторов, рабочая поверхность имеет диаметр 2-8 сантиметра;
• SDS-quick, на нем вместо пазов сделаны выступы, используется не слишком часто.

Размеры буров

При выборе бура для перфоратора по бетону, размеры будут самой важной характеристикой, они должны точно подходить той работе, для которой они будут использоваться.

В домашних условиях вполне будет достаточно буров с диаметром рабочей поверхности в 6-10 мм, его также можно использовать вместо сверла при установке картин, полок или плинтуса.

Если нужно установить рамный дюбель или анкерный болт для крупных конструкций, потребуется 10-ти и 20-тимиллиметровый бур соответственно.

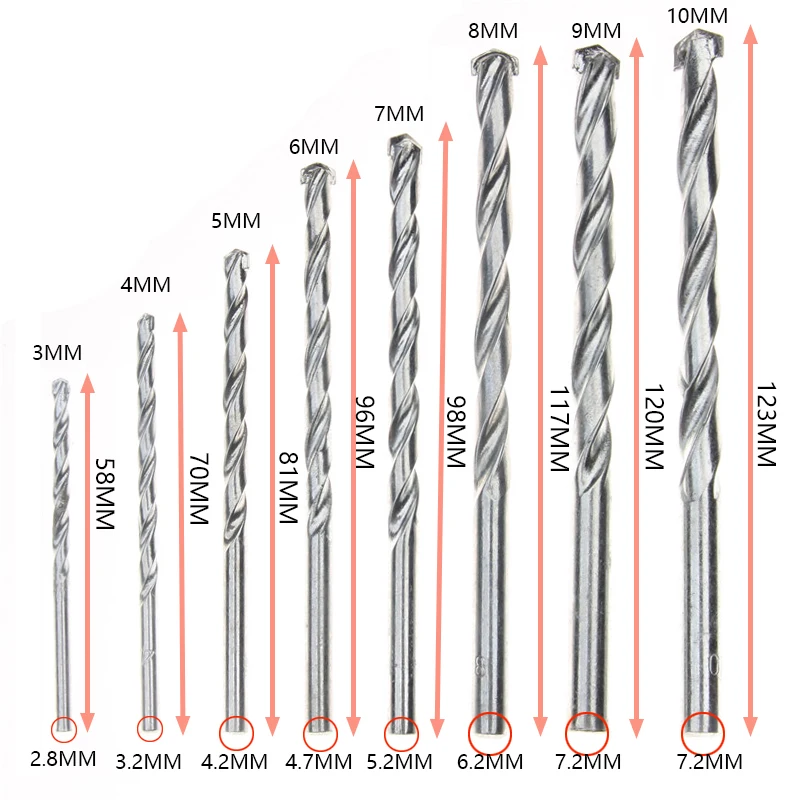

По диаметру

Данный параметр очень важен, поскольку чаще всего в проделанные отверстия вставляются дюбеля, и его габариты должны полностью соответствовать пробитой дыре, иначе такое крепление будет ненадежным.

Минимальный диаметр бура – 4 мм, в принципе он мало чем будет отличаться от большого сверла.

Для дорожных работ могут использовать довольно внушительные агрегаты, здесь рассматриваемый показатель может доходить до восьми сантиметров.

Такое устройство требует профессионального обращения и немалой силы, поэтому и используют их, в основном, специалисты в своей отрасли.

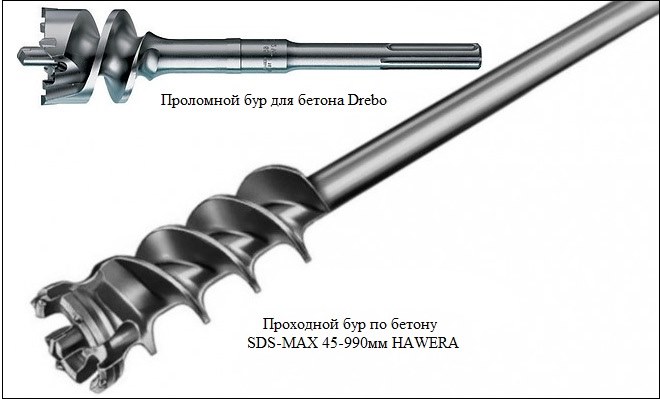

Более крупные сверлящие инструменты нужны, скорее, для разрушительной деятельности, с их помощью производят демонтаж напольных покрытий, разбивают крупные бетонные плиты, и осуществляют прочие тяжелые работы, требующие сильного физического воздействия.

По длине

Еще один немаловажный параметр, который напрямую не связан с диаметром – может использоваться широкий, но короткий инструмент, проделывающий небольшие выбоины, и наоборот, тонкие буры могут иметь длину до метра (тончайших это не касается).

Хотя это и очевидно, стоит все-таки упомянуть, что от длины будет зависеть проникающая способность. Длина может колебаться от 5 до 100 сантиметров, при этом чаще всего применяются 10-ти сантиметровые буры.

Если нужно проделать глубокое отверстие, лучше сначала проделать небольшую дыру коротким буром, а потом применить длинный, это делается, чтобы инструмент при работе, получив слишком большую нагрузку на основание, не сломался. 4-миллиметровые буры не могут иметь длины больше пяти сантиметров, а уже начиная с 12-мм доступна максимально возможная длина.

Цена на бурящие элементы зависит от рассмотренных параметров, и, конечно, от производителей.

Компании «Stayer», «Fit» и «Зубр» предлагают качественную продукцию по доступным ценам, однако исключительное качество можно ожидать только от поставщиков уровня Bosch.

Использование

Чем толще и длиннее сверлящий элемент, тем более мощный перфоратор нужен для его работы.

Производители в паспортные данные своей продукции, как правило, заносят предельно допустимые размеры бурящих насадок, к примеру, для агрегата мощностью в 500 Вт 18-тимиллиметровая насадка будет пределом возможностей.

Недостаточно мощный двигатель просто не сможет обеспечить должной производительности, и быстро выйдет из строя.

Поставщик также указывает, в каком скоростном режиме можно использовать устройство. Не стоит перегружать перфоратор непрерывной работы, примерно каждые 10-15 секунд его нужно останавливать, чтобы устройство не перегрелось, особенно это касается недорогой техники.

При установке необходимо смазать хвостовик бурящей насадки специальным маслом, что позволит уменьшить степень износа. Ось бурения должна быть выдержана, в противном случае бур может просто сломаться.

Если планируется пробивать дыры в армированном бетоне, можно подобрать бур с алмазным напылением и приспособленной для данной цели конструкцией.

Некоторые производители сделали возможным «пересадку» патрона с крупного перфоратора на средние, чтобы сделать инструменты более универсальными, однако напоминаем, что избыточной нагрузке их подвергать нельзя.

Как выбрать

Выбор зависит от той задачи, которую необходимо выполнить с использованием данного инструмента, и от мощности самого перфоратора.

Размеры бура для перфоратора по бетону не единственный важный параметр, нужно смотреть и на само устройство бура.

Чем круче спираль, тем быстрее и глубже сможет пройти перфоратор, при этом именно они ломаются быстрее.

При выборе также нужно подбирать инструменты со стандартными хвостовиками, некоторые компании пытаются подражать лидерам рынка, и создают «уникальные» хвостовики, которые просто не получится использовать на нормальном инструменте.

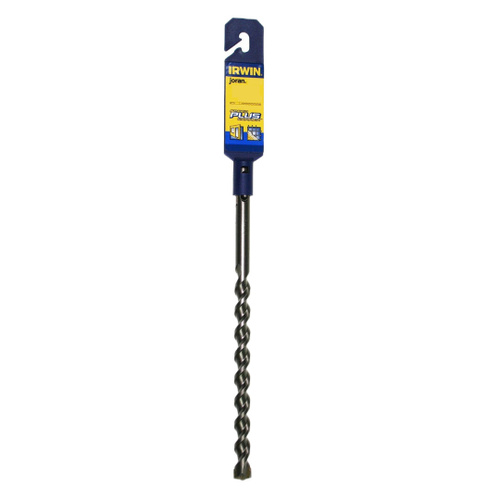

SDS-plus бур по бетону для перфоратора

Эта статья посвящена такому виду инструментальной оснастки, как буры для перфоратора SDS-plus, их видах и применении.
Буры можно отнести к расходному материалу, так как в процессе работы они изнашиваются и приходят в негодность. Длительность жизни бура зависит от интенсивности его эксплуатации и качества. За частую буры европейских производителей более надежны и соответственно стоят в разы дороже их китайский аналогов. Таким образом, если вы решили взять качественный инструмент для работы, нужно правильно определить необходимый размер бура чтоб не переплачивать лишнее.

При покупке бура необходимо руководствоваться его применением. В производстве, обычно происходит все таким образом: есть задача монтажа оборудования или конструкции, подбирается под это крепеж который необходимо установить (анкер, дюбель, арматура и др.). Подбор бура происходит из расчета его рабочей части под размер устанавливаемого крепежа.
Далее рассмотрим основные характеристики влияющие на выбор бура.
Хвостовик.
Итак, буры различаются по типу хвостовика, (т.е. место которое вставляется в патрон вашего инструмента). Наиболее часто используемые являются:

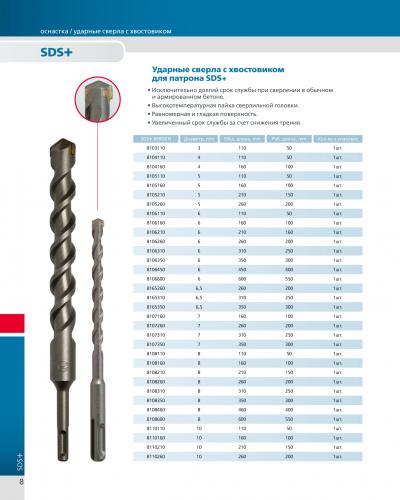

1. SDS – plus. Самый распространенный тип хвостовика, встречаемый как в профессиональном так и бытовом инструменте. Диаметр буров варьирует от 4 до 26 мм., длинна от 50 – 1000мм.

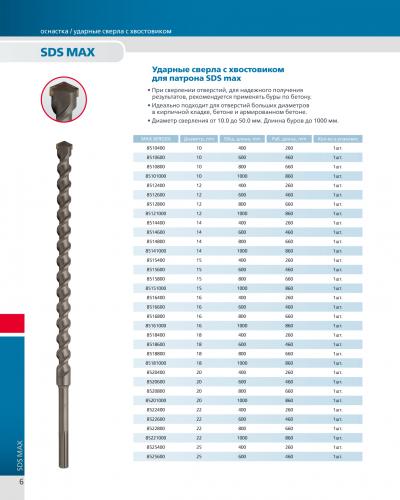

2. SDS – max. Внешнее подобие хвостовика предыдущего бура. Отличие в большем размере которое используется для буров 20 диаметра и выше. Патрон SDS-max обычно применяется в профессиональном инструменте высоких мощностей.
Рабочая часть бура.
Следующий параметр бура по бетону – это его рабочая часть, т.е. способность сверление отверстия в длину.

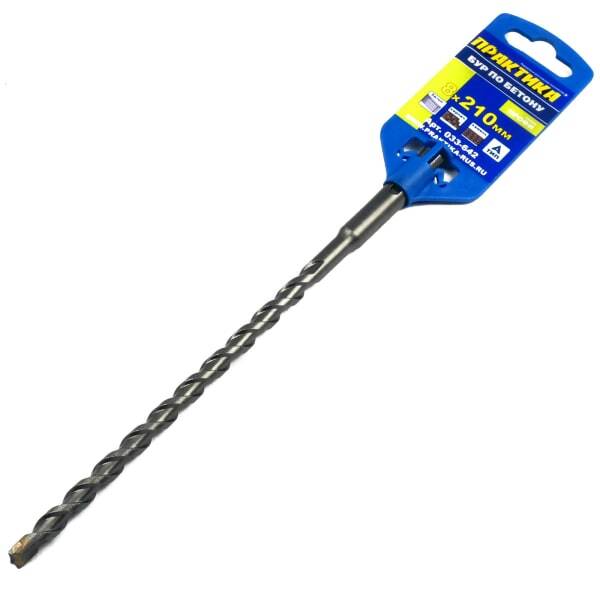

Пример: SDS-плюс 6х160/100, где SDS-плюс – тип хвостовика, 6 – диаметр бура, 160 – общая длинна бура с хвостовиком, 100 – рабочая длина.
Рабочая часть бура может иметь отличия по назначению:
1. Бур с большим наклоном спирали. Большая скорость бурения глубоких отверстий. Применяется в штучном бурении, имеет большую нагрузку на перфоратор.
2. Бур с малым наклоном спирали. Большая скорость бурения маленьких отверстий. Легкое бурение. Иногда оснащен двумя канавками.
3. Бур со средним наклоном спирали – шнековый. Является золотой серединой между первыми двумя видами. Хорошо выводит пыль, предназначен для глубоких отверстий.

Напайка.
Твердосплавная напайка пожалуй самый важный элемент бура для бетона, от ее зависит и скорость и способность сверления. На сегодня существуют две разновидности напаек: одинарная (классическая) и двойная (квадро).
