Диаметр коронки для подрозетников: Коронка по бетону. Размеры и диаметры

Диаметр подрозетника: размеры, глубина, межосевое расстояние

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка. Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены. Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.

Содержание

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается.

размеры, диаметр коронки, расстояние между розетками, глубина установки

Электромонтажные коробки используют для установки розеток, распределения проводов при входе в помещение или при опускании кабеля по стене на электроприборы. В распаечных корпусах соединяют провода, отводы снаружи и внутри зданий. При монтаже выдерживают рекомендуемое расстояние между подрозетниками, если собираются устанавливать не одно изделие, а целый блок разъемных устройств.

Содержание

1. Размеры подрозетников и коронок
2. Диаметр
3. Глубина
4. Межосевое расстояние и другие параметры
5. Правила группировки
6. Правила монтажа
7. В гипсокартон
8. В бетон
9. Под штукатурку и плитку

Размеры подрозетников и коронок

В стенах из различных материалов применяют специальные коронки, чтобы просверлить нишу под коробку. Подрозетники бывают открытого и скрытого типа, в первом случае сверление не потребуется. Во втором варианте необходимо узнать диаметр корпуса под розетку, чтобы правильно выбрать размер коронки.

Последствия неправильно выбранного диаметра коронки:

• Если купить инструмент с узким сверлением, дополнительно придется разбивать нишу, чтобы корпус встал на свое место.
• В просторное отверстие нужно монтировать изделие, заделывая пустоты алебастром или другим видом раствора, что приведет к ослаблению крепежа.

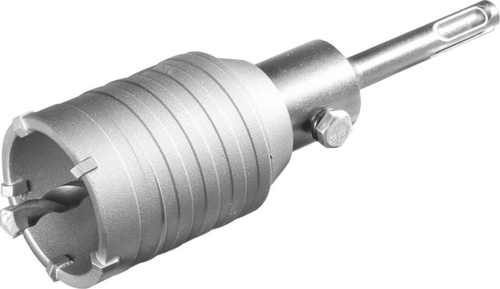

Различают конструкции коронок, предназначенных для сверления бетона, кирпича и гипсокартона. По форме они круглые, отличаются диаметром и напайками на режущих гранях.

Коронки для подрозетников бывают разборные и неразборные. В первом случае конструкция подлежит ремонту, если износились или сломались запчасти. Во втором устройства рассматриваются как одноразовые.

Нанимаю специалиста

6. 45%

Сам

89.52%

Зависит от объема работ

4.03%

Проголосовало: 372

Диаметр

Поперечное сечение коробок под монтаж розеток стандартизировано.

Диаметр подрозетника по внутреннему сечению:

• Установочные коробки обычного размера имеют одинаковый диаметр 68 мм. Это объясняется сочетаемостью с конструкцией розеток, выключателей, регуляторов. У этих электроприборов есть крепежные части, размах которых рассчитан на такие размеры.
• Распаечные, распределительные корпуса имеют размеры от 60 до 100 мм.

Для выборки ниш под розеточные корпуса применяют коронки диаметром 70 и 75 мм. Во втором случае потребуется крепление коробки не только метизами, но и слоем алебастра.

Иногда в старых домах стоят подрозетники, установочные размеры которых по ранее действующим нормативам отличаются от действующих в большую сторону. Такие коробки могут быть по ширине 72 – 75 мм. Если подрозетник нужно поставить на это же место, возникает проблема, так как после демонтажа старой коробки остается большая ниша.

Если позволяет глубина старого подрозетника, новый устанавливают непосредственно в него. Обычно такие изделия выполнены из металла и чаще не имеют дна. Новый элемент монтируют с помощью саморезов к стенкам старого. При этом не забывают, что нужно оставить место для бокового выведения кабеля.

Глубина

Кожух с дном под розетку имеет глубину 45 мм. Это стандартная глубина подрозетника, которая не меняется у разных моделей. Для сверления потребуется оснастка, которая может выбирать материал стены на такую глубину.

Иногда встречаются варианты, когда требуется большая глубина:

• используют дополнительный корпус без дна;
• вначале формируют глубокую нишу (по расчету), используя сверлильную коронку несколько раз;
• в отверстие, глубоко утапливая, ставят корпус с дном, закрепляют его метизом (дюбелем) к основанию;
• сверху, ближе к краю устанавливают добавочный кожух, который дна не имеет;
• его также фиксируют к стенкам отверстия, сбоку заводят провода.

Установка корпуса с дном может не понадобиться, если требуемая глубина подрозетника немного превышает размер элемента без дна. В этом случае под деталь формируют нишу требуемой глубины, а подрозетник устанавливают на нужную глубину.

Межосевое расстояние и другие параметры

При монтаже одиночного подрозетника с его боков срезают квадратные ушки, чтобы они не мешали работе по установке. Если ставят несколько кожухов сразу (под пару розеток или выключателей), такие крепежные детали помогут скрепить подрозетники друг с другом. Такие замки удобны, т. к. при их использовании соблюдается межосевой промежуток.

Расстояния, которые нужно выдерживать:

• межосевое расстояние между подрозетниками в блоке должно быть строго 71 мм;
• при фиксации в гипсокартоне отверстие делают точно 68 мм, если сделать больше, крепежные лапки провалятся в материал вместе с кожухами;
• расстояние от оконного откоса до первой электророзетки из общей группы не должно быть меньше 15 – 20 см;
• розетки устанавливают на высоте от пола на 30 см, выключатели — на 90 см, регуляторы — 150 см.

Если ставят подрозеточные коробки без соединительных замков, межосевое расстояние выставляют самостоятельно с помощью рулетки.

Правила группировки

В розеточном блоке допускается ставить несколько приборов, их количество почти ничем не ограничено, но обычно более 6 – 8 штук не монтируют. В блоке, помимо розеток, могут быть выключатели, регуляторы, телевизионные, компьютерные разъемы.

Правила группировки и проведения работ:

• На стене размечают места подрозетников (не выключателей и регуляторов, а кожухов).
• Для формирования выемок используют коронки под розетку диаметром 70 мм, чтобы дать свободу корректировки межосевых расстояний.
• Корпуса регулируют по центрам, выставляют по вертикали и горизонтали.
• Если пренебречь уровнем, все розетки в блоке будут стоять косо (так, как смонтированы коробки под них).
• Принимают во внимание край кожуха.
• Стандартно бортик должен быть в одной плоскости со стеной — тогда розетка с крышкой плотно станет к поверхности.

Валера

Голос строительного гуру

Задать вопрос

После высверливания отверстий в них устанавливают блок для проверки по всем параметрам. Допускается отклонение бортиков блока от оси на 1,5 – 2 мм. Координируют возможность ввода в подрозетники всех проводов, чтобы не мешали друг другу. Слаботочные и силовые разъемы разводят между собой на промежуток, равный еще одному диаметру розетки. Так электромагнитные волны не будут мешать работе устройств.

Правила монтажа

Все установочные подрозетники имеют функциональные элементы для облегчения монтажа.

Конструкция зависит от материала вертикальных ограждений:

• В полые перегородки из гипсокартона коробки ставят с помощью специальной фиксационной системы распорных лапок.
• В пористых материалах стен применяют кожухи упрощенного строения для монтажа в подготовленные ниши при штроблении.
• Для бетонных поверхностей используют гладкие коробки, их надежно фиксируют быстросхватывающимися растворами на основе гипса и алебастра и дюбелями.

Подрозетник сделан в виде пластикового цилиндра в котором предусмотрены отверстия для закручивания саморезов. На внутренних стенках есть наметка для отверстий под провода. При необходимости перфорированные участки вырезают ножом с удобной стороны, в них заводят кабели.

В гипсокартон

Распорные лапки или ушки — основное отличие коробок под розетки для фиксации в гипсокартоне. При таком креплении, если все размечено правильно, алебастр не потребуется.

Правила монтажа подрозетников в гипсокартон:

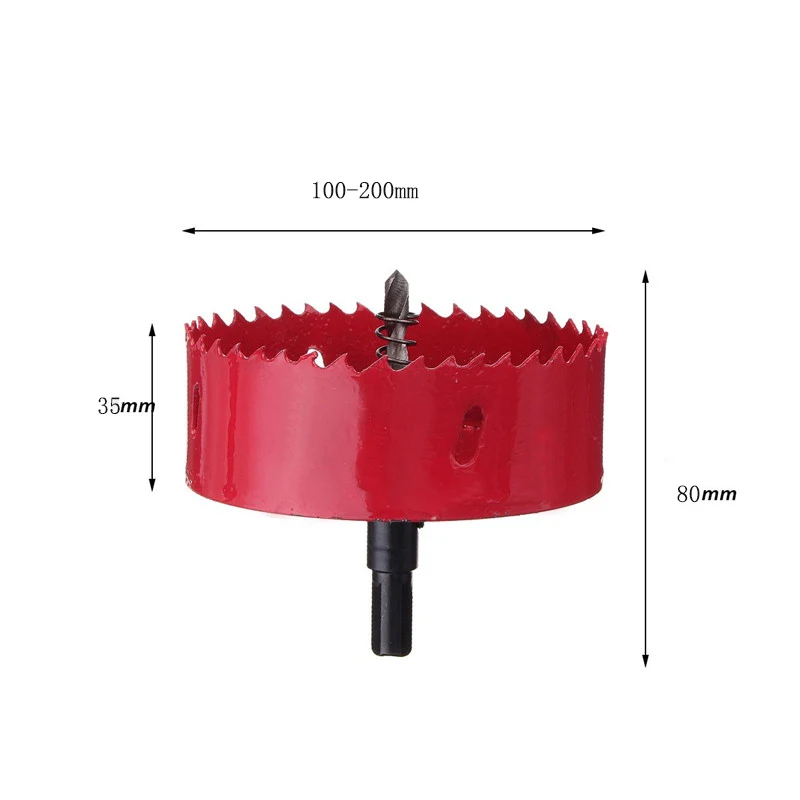

• Коронкой с зубчатым краем сверлят отверстие в панелях так, чтобы диаметр точно совпадал с размером коробки.
• Саморез фиксируют отверткой, при этом лапки расходятся в стороны, прижимают подрозетник к стене.
• Стандартное расстояние между ушками — 83 мм.

Валера

Голос строительного гуру

Задать вопрос

Для работы не стоит приобретать коронки по гипсокартону китайского изготовления. Товар теряет рабочие параметры после нескольких просверленных выемок (отпадают напайки). Монтажники проводки всегда оставляют запас провода, чтобы в будущем заменить розетку, выключатель, при этом не добавлять недостающие несколько сантиметров.

В бетон

Бетонные стены сверлят перфоратором. Если применять ударную дрель, понадобится в полтора раза больше времени. Обычная дрель не подходит для работы с бетоном.

Сначала на стене делают разметку для основного сверла. Дальнейшие процессы:

• Наконечник вставляют в метку, начинают сверление.
• После достижения граничной глубины убирают коронку.
• Выбивают центральную область в черте реза, применяют перфоратор-отбойник или действуют зубилом и молотком.

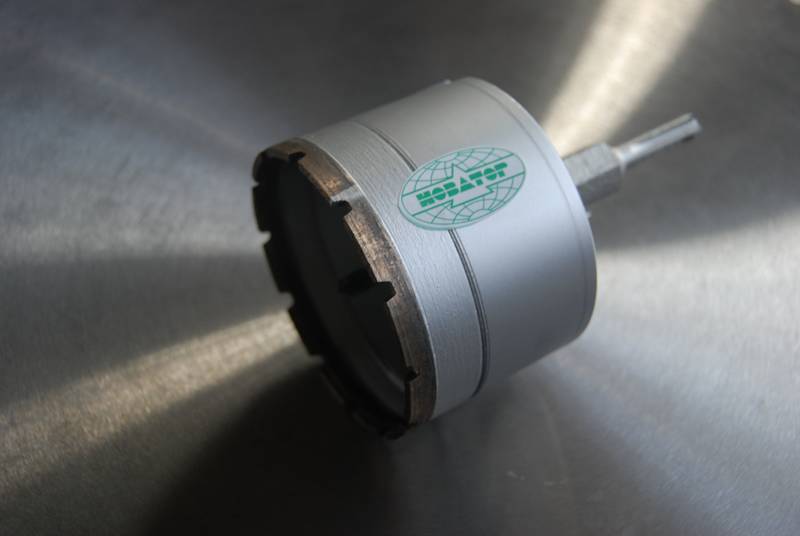

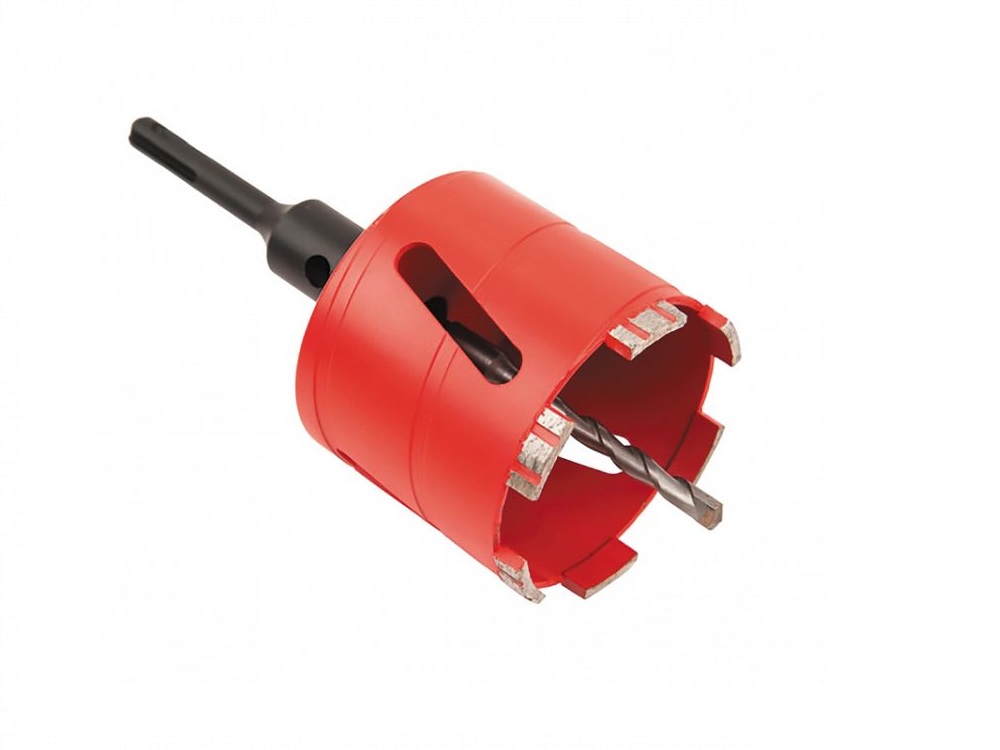

Коронки для бетона представляют собой цилиндрическую насадку с алмазным напылением на зубцах. Сегменты режут бетон с помощью алмазной крошки, появляющейся при работе. Есть разновидности М, С, Т (для обычного, армированного и высокомарочного бетона, соответственно). Такими алмазными коронками можно только сверлить бетонные стены, они не предназначены для ударных и комбинированных режимов. Для удара берут победитовые сверла.

Под штукатурку и плитку

Разводку проводки в доме делают чаще всего до штукатурных работ или перед облицовкой стен плиткой. Этот момент учитывают при сверлении выемок для подрозетников. Края коробок должны быть вровень со штукатурным слоем или плиточным покрытием, чтобы розеточная крышка прилегала к поверхности без щелей.

Варианты установки коробок в таких случаях:

• Край подрозетника выставляют над стеновой поверхностью на 7 — 10 мм (раствор 2 — 5 мм + толщина плитки 5 мм).
• Формируют отверстие под кожух, заводят в него провода, но сам подрозетник не крепят, а монтируют точно по краям после облицовки или штукатурки.

Используют для работы твердосплавные сверлильные коронки (10% кобальта, 90% вольфрама). Такой инструмент работает не слишком долго, является отличным вариантом, если нужно сформировать ниши под розетки в одном жилом строении. Армированных участков лучше избегать, чтобы не повредить напайки. Карбидо-вольфрамовые насадки прочные, выдерживают сверление непосредственно в керамической плитке.
