Как сделать опалубку для стен своими руками

16 июля 2021 г.

Стены малоэтажных зданий, а также перегородки, заборы и другие вертикальные конструкции довольно часто возводятся по технологии бетонного литья. В сравнении со многими другими она обходится дешевле и реализуется быстрее, причём сооружения получаются высокопрочными, износостойкими, долговечными. Ценно и отсутствие ограничений по форме. Единственное, что вызывает серьёзные затруднения у желающих заняться монолитным строительством стен самостоятельно, — изготовление и установка опалубки. Поэтому, чтобы помочь разобраться в данном вопросе, предлагаем к ознакомлению наиболее значимые информационные материалы.

Какие опалубки для стен применяются в частном строительстве

Относительно того, как сделать опалубку для стен своими руками, существует несколько версий, причём все они по-своему правильные. Такое положение дел обусловлено, прежде всего, разнообразием формовочных систем, а бывают они:

• по материалу — деревянными, металлическими, пластиковыми, пенополистирольными, комбинированными;
• по способности влиять на температурные условия — обычными и греющими;
• по оборачиваемости — одноразовыми (несъёмными) и многоразовыми (разборными). Среди вторых ещё различаются виды по особенностям применения — стационарные и передвижные.

В этом списке перечислены только опалубки, которые в большей или меньшей степени используются при сооружении стеновых конструкций своими силами. Выбор оптимального варианта делается с учётом цели строительства, назначенных сроков, имеющегося бюджета и ряда других факторов. Например, для получения утеплённых стен стоит монтировать несъёмную опалубку из пенополистирольных панелей, для экономии материалов — передвижную, для проведения работ в холодный период — греющую.

В какой последовательности изготавливаются самодельная опалубка для стен

Практика показывает, что в индивидуальном домостроении при возведении стен чаще всего используются самодельные опалубки съёмного типа из древесных материалов. Данная тенденция обусловлена, во-первых, сравнительной дешевизной такого решения. Во-вторых, оно доступно для реализации своими руками и осуществляется в следующем порядке:

1. Подбираются подходящие материалы. Их функции, как правило, выполняют обрезные гладкие доски толщиной 2,5–3 см из хвойных пород дерева, бруски с поперечным сечением 5 × 5 и/или 7 × 7 см и гвозди, саморезы и/или шурупы соответствующей длины.
2. Изготавливаются щиты. Доски с помощью брусков и гвоздей или подобных метизов объединяются в щитовые полотна. Оптимальный размер полученных конструкций составляет 200 × 50 см.
3. Монтируется каркас. К фундаменту или земляному основанию по углам, а также по наружному и внутреннему периметрах будущего здания прикрепляются стойки из бруса.
4. Производится установка щитов в проектное положение. Заранее подготовленные щиты выставляются вдоль наружной и внутренней каркасных конструкций с внутренней стороны, образуя два параллельных ряда. Потом соединяются между собой обрезками брусков, небольшими рейками или проволочными скрутками и фиксируются гвоздями, саморезами или шурупами .
5. Устанавливаются дополнительные опоры. Наружные стороны опалубок подпираются раскосами в виде досок или брусков, установленных под углом 30–45°. Верхние края щитовых полотен стягиваются деревянными накладками, проволокой или металлическими шпильками.

Подобным образом монтируются и стеновые опалубки из фанеры, ДСП, пластиковых панелей или других подручных материалов. После затвердевания монолита они хорошо отстают от его поверхности, без особых трудностей разбираются и годятся для повторного использования. Также, что имеет решающее значение, подобного рода формовочные системы достаточно хорошо выдерживают давление бетона во время заливки и застывания, обеспечивают правильность геометрии стен, но только при условии выполнения ряда технических требований.

Какие моменты изготовления и установки опалубки для стен требуют особого внимания

При изготовлении и установке стеновых опалубок выполнение ошибочных действий чревато тяжёлыми последствиями — обрушением оборудования, протеканием бетона, отклонением параметров монолита от проектных значений и даже травмированием людей.

• при подборе материалов учитывайте их устойчивость к нагрузкам;
• при выставлении и закреплении щитов проверяйте с помощью строительного уровня их соответствие вертикальному положению;
• при изготовлении и соединении щитов делайте стыки максимально плотными;
• при монтаже стеновых опалубок не забывайте проделывать отверстия и вставлять в них трубы для последующего проведения коммуникаций;
• при использовании материалов с недостаточной влагостойкостью завершайте монтажные работы выстиланием внутренних стенок опалубочной ёмкости полиэтиленовой плёнкой или другим гидроизолирующим полотном.

Если имеющиеся в наличии материалы характеризуются очень низким качеством, лучше не рискуйте, а закупите новые или возьмите напрокат готовое оборудование. Кстати, в случае аренды вам не придётся размышлять, как сделать опалубку для стен своими руками. Вы просто откроете схему и, ориентируясь по ней, соберёте формовочную конструкцию без проблем, лишних затрат времени и неоправданных волнений.

Как сделать опалубку?

Опалубка – это специальная форма для строительных смесей, которая делается непосредственно на месте возведения постройки. В этой статье мы поговорим о том какие виды опалубок есть, из какого материалу ее можно изготовить и т.д.

Сведения о том, как соорудить опалубку, являются очень полезными при работе с бетоном, или аналогичными строительными материалами. И хотя, в настоящее время, в строительстве существует множество новых технологий, заливка фундамента и прочих строительных элементов с использованием бетона, по-прежнему требует возведения опалубки. Она нужна для формирования видимой, возвышающейся над землёй части фундамента, и убирать её следует, только когда бетонная смесь полностью застыла. Важность правильного сооружения опалубки в том, что она является гарантом надёжности фундамента, а значит, и здания в целом.

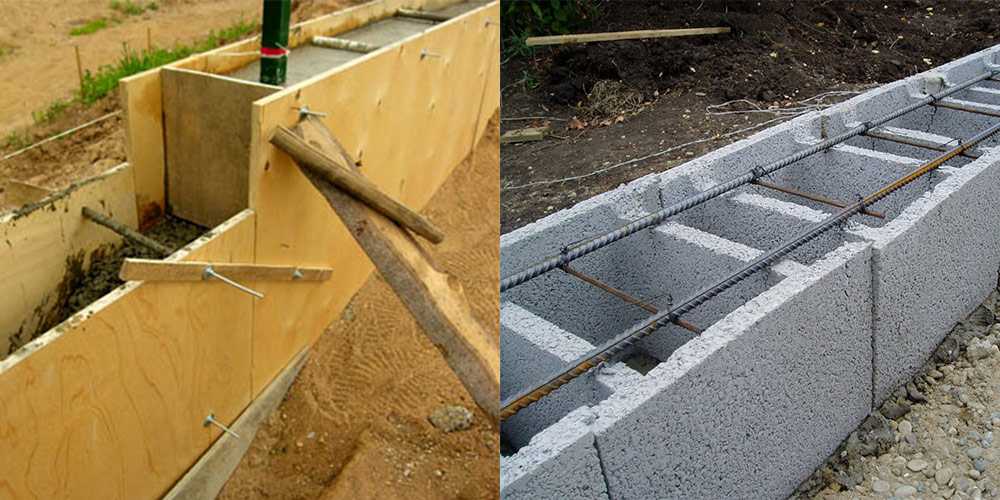

При строительстве используют два вида опалубок – несъёмные и съёмные. По окончании строительных работ, чаще всего производится внешняя чистовая отделка постройки, поэтому, в этом случае применяют съёмный вид опалубки. Несъёмная же опалубка, которая становится единым целым с постройкой после застывания бетона, не даёт возможности качественно произвести отделку фасада. Важно и то, что состояние внутренней поверхности опалубки непосредственно влияет на количество работ по отделке. Чем она ровнее, тем меньше работ необходимо производить.

Материал для изготовления опалубки может быть разным. Лидирует по-прежнему деревянная опалубка, за ней – металлическая. Новинкой в сфере строительства стала несъёмная опалубка из ячеистого материала — пенополистерола, обладающего рядом преимуществ. Во-первых, он даёт возможность получать максимально ровные поверхности. А, во-вторых, имеет превосходные теплоизоляционные качества, что делает его незаменимым при строительстве в местах с суровым климатом.

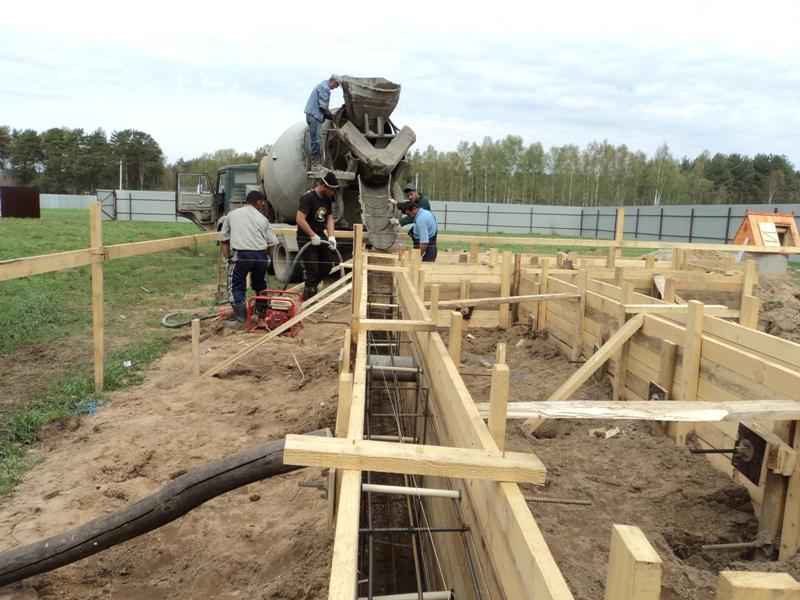

Бруски, обрезные доски, листы фанеры и гвозди понадобятся вам для изготовления деревянной опалубки. Сам процесс возведения не потребует много времени и особых умений. Первым делом необходимо вбить в грунт опорные столбы, потом прикрепить к ним гвоздями, которые необходимо забивать изнутри, фанерные щиты. Чтобы придать сооружению большую прочность, можно расположить на расстоянии метра друг от друга распорки, с наружной стороны. Саму же опалубку делают по обе стороны фундамента, и внутри, и снаружи.

При строительстве дома можно изготовить опалубку из металла. Для этого применяются уже готовые формы – листы с идеально ровной и гладкой поверхностью. Листы надёжно прикрепляются болтами к каркасу, что даёт аккуратную и гладкую опалубку и абсолютную герметичность на стыках. При использовании металлической опалубки, не только экономится раствор для заливки, но и сокращается время и затраты на чистовую отделку. По необходимости, такая опалубка может быть сделана самостоятельно, с использованием нужной толщины металла.

Важно помнить, что какого бы типа опалубка не изготавливалась, нужно строго соблюдать уровень верхних границ, все они должны располагаться в одной горизонтальной плоскости. Для этого можно воспользоваться строительным уровнем.

Проектирование бетонной опалубки | TNN Engineering

22 ноября

Блог

Бетонная опалубка — это термин, используемый для проектирования и изготовления временной формы, в которую заливается и формуется бетон для строительства бетонных колодцев, среди прочего.

Традиционная опалубка изготавливается из дерева, но также может быть изготовлена ​​из стали, пластика, армированного стекловолокном, и других материалов.

Опалубка является неотъемлемой частью бетонных конструкций. Он должен формировать свежий бетон в соответствии со статическими и архитектурными требованиями. Подконструкция опалубки, называемая центрированием (леса), требуется для бетонного строительства на больших высотах. И то, и другое можно описать как предоставление органам возможности создавать постоянные члены структуры.

Для небольших и средних работ установка бетонной опалубки зависит от предыдущего опыта плотника/подрядчика на месте. Конечно, этот метод больше зависит от экспериментов, чем от правильного структурного проектирования. Для безопасной, экономичной и прочной опалубки, даже временной, необходимо использовать один и тот же компонент. Оценка правильных нагрузок от фазы заливки сырого бетона до конечной фазы бетонного элемента, который получит самонесущую прочность, является наиболее важной. Вторичные эффекты предыдущих нагрузок должны быть приняты во внимание и соответственно предусмотрены при расчете размеров.

Бетонная опалубка может быть спроектирована, изготовлена ​​и предоставлена ​​для капитального строительства из различных материалов, таких как:

• Древесина в ее естественном состоянии или в виде фанеры. Формы и формы создаются с использованием фанеры.
• Конструкционная сталь — это универсальный материал, который можно использовать для самых разных целей. Это экономично, долговечно, точно и многоразово. Из-за их частого использования широко используются опалубочные плиты из мягкой стали.

Критично для вашего инженеры по бетонной опалубке , чтобы исследовать окружающую среду, чтобы найти лучший вариант для наиболее эффективного использования опалубочных материалов. Важность безопасности, времени и денег должна определять выбор используемых материалов.

Важность проектирования опалубки

Когда дело доходит до строительства бетона и опалубки, очень важно обратиться за советом к эксперту, такому как команда TNN Engineering. Поскольку влажный бетон представляет собой жидкость, очень важно учитывать давление, оказываемое на опалубку, особенно вокруг основания. Давление будет увеличиваться на высоту заливки, которая будет усиливаться в высоких частях, таких как колонны и стены. Наибольшая высота заливки обычно составляет около 1,5 метра. При правильном планировании и последовательности заливки можно достичь большей высоты заливки.

Опалубку можно разделить на три основных типа:

Деревянная опалубка – это наиболее традиционный тип опалубки. Преимущество использования деревянной опалубки заключается в том, что с ее помощью можно создать бетон практически любой формы. С другой стороны, деревянная опалубка является дорогостоящей для крупных проектов, особенно для одноразовой формы, которую нельзя использовать повторно.

Специальная опалубка – Специальная опалубка изготавливается заранее, чтобы упростить сборку и демонтаж. Запатентованная опалубка имеет ограниченный диапазон форм, которые могут быть достигнуты в зависимости от поставщика. С другой стороны, этот тип опалубки очень эффективен в высотных зданиях и многоэтажных комплексах.

Потерянная опалубка – Термин «потерянная опалубка» относится к опалубке, разрушенной после заливки бетона.

Почему стальная опалубка предпочтительнее для форм для заливки бетона?

Формы для литья бетона, изготовленные из стали, идеально подходят для крупномасштабных строительных проектов, поскольку их можно повторно использовать и перепрофилировать для создания различных конструкций. Самый распространенный тип инженерной опалубки — стальная, и ее на рынке много, как новой, так и старой. Сталь чрезвычайно хорошо сохраняет свою ценность, поскольку ее можно повторно использовать в течение тысяч циклов.

Сталь не впитывает воду, как традиционная опалубка, поэтому ячеистая структура менее распространена. Алюминий менее прочный, жесткий и мощный, чем сталь. По сравнению с алюминием, он менее подвержен деформации и легче модифицируется в соответствии с потребностями конкретного проекта.

Если необходимо заменить стальную опалубку, крепление компонентов на месте к соединителям обычно является простой задачей для нас в TNN Engineering.

Это очень дорого, но его можно использовать больше раз, чем другие. Они придают бетонным поверхностям превосходный блеск. Стальная опалубка чрезвычайно прочна и безопасна для крупных конструкций, таких как плотины и мосты.

• Стальные формы более устойчивы к коррозии и более долговечны.
• Конструкция имеет однородную и гладкую поверхность.
• Отличная возможность повторного использования.
• Опалубка проста в монтаже и демонтаже.

Каковы требования к хорошей опалубке?

Несмотря на то, что существует множество различных типов материалов для опалубки, ниже приведены некоторые из наиболее распространенных эксплуатационных характеристик для бетонных конструкций:

• Может выдерживать как постоянные, так и временные нагрузки.
• Используйте достаточно подпорок и опор, чтобы сохранить форму.
• Требуются герметичные соединения.
• Техника не должна повреждать бетон, если опалубка съемная.
• Материал, который можно использовать повторно.
• Возможен наименьший вес.
• Материал, используемый для опалубки, не должен коробиться и деформироваться.

Когда наши инженеры-эксперты выбирают идеальную опалубку, они учитывают тип бетона и температуру заливки, поскольку и то, и другое влияет на приложенное давление. Опалубка также должна выдерживать нагрузки как от мокрого, так и от сухого бетона.

Фальшконструкции относятся к конструкциям, используемым для предотвращения движения во время строительных работ, таким как опоры и стабилизаторы. Для обеспечения хорошего качества при работе с бетоном требуется квалифицированная команда и надлежащий контроль, поэтому вы всегда должны обращаться к нам в первую очередь!

Как сделать бетонную опалубку

Опалубка — это временная конструкция или «форма», используемая для удержания бетона в его жидкой форме до тех пор, пока он не затвердеет достаточно для создания структурных элементов, таких как стены, балки, потолки, столбы и люки, и фундаменты. В TNN Engineering мы используем наш опыт для создания практичных и экономичных концепций опалубки, которые гарантируют безопасность на вашей строительной площадке.

TNN Engineering предлагает проектирование и проектирование бетонной опалубки собственными силами, которые применимы к различным строительным проектам, но имеют особый опыт в области форм люков. Мы предпочитаем работать с формами для смотровых колодцев, но у нас есть опыт проектирования и проектирования для всех наиболее распространенных патентованных формовочных систем. Мы можем создать для вас дизайн с нуля или предложить вам профессиональную инженерную экспертизу и сертификацию вашего проекта. TNN Engineering не связана с внешним поставщиком опалубки, поэтому мы также можем помочь вам решить, какая система опалубки лучше всего подходит для вашего конкретного проекта.

В некоторых случаях стандартная запатентованная система опалубки не работает и требует индивидуальной опалубки. Индивидуальная опалубка может использоваться, когда практичная или недорогая конструкция не может быть достигнута с помощью запатентованных форм или когда проект требует более сложной опалубки для конкретных применений.

При проектировании опалубки мы стремимся предложить нашим клиентам недорогие и простые в сборке конструкции. Чтобы максимизировать эффективность времени и уменьшить потребность в опалубке, мы можем предоставить схему опалубки и рекомендации по последовательности бетонирования.

Свяжитесь с нами сегодня , чтобы узнать, как мы можем помочь вам с вашим следующим проектом.
