Деформационный шов в отмостке: Компенсационный(деформационный) шов в отмостке :виды,как сделать своими руками

Деформационный шов для фундамента по шагам ☛ Советы Строителей На DomoStr0y.ru

Содержание

• Правильное устройство деформационных швов
• Устройство шва, защищающего фундамент от деформации
• Чем заполнить деформационные швы
• Чем изолировать швы

Фундамент – несущая конструкция всего здания, поэтому от его качественного исполнения зависит срок эксплуатации этого строения. При строительстве любой фундаментной конструкции важную роль играют деформационные швы.

Деформационным швом называют специально устроенные участки, которые выполняют защитную функцию и позволяют фундаменту противостоять температурным и почвенным колебаниям. Наибольшее распространение деформационный шов в фундаментах получил в районах, где повышена сейсмическая активность. Чаще всего защищают ленточный тип основания.

Все деформационные швы, используемые в современной строительной индустрии, подразделяются на следующие виды:

• Осадочный,
• Температурный,
• Усадочный,
• Сейсмический.

Схема деформационного шва

Выбор нужного вида шва зависит от типа почвы и температурных параметров данного региона.

Правильное устройство деформационных швов

Расчет точного количества требуемых швов должен осуществлять опытный геодезист. Чтобы грамотно устроить шов, защищающий фундамент от деформации, необходимо придерживаться определенных правил:

• По высоте деформационный шов для фундамента должен быть равен высоте самого основания,
• Шаг между швами определяется на основании расчетов. Средние показатели таковы: если дом будет иметь стены из дерева – шаг составит 0,6 м, кирпичные стены – 0,15 м,
• Структура будущего здания также играет немаловажную роль. Если дом будет с пристройкой, то по угловым границам также требуются деформационные швы,
• Ширина каждого шва составляет в среднем от 10 до 12 см,
• Выбор тепло- и гидроизолятора для каждого типа основания будет разным: плитный фундамент лучше защищать просмоленной паклей, а ленточный – отдельно теплоизоляционной и гидроизоляционной прослойкой,
• При строительстве отмостки используется одна или несколько деревянных реек, которые заливают битумом,
• Шов между отмосткой и фундаментной конструкцией не требуется, если основание уже изолировано от влаги и холода.

Перечисленные выше советы являются универсальными и распространяются на все виды деформационных швов. Соблюдение этих советов позволит устроить крепкий и надежный фундамент, который будет служить десятилетиями .

Устройство шва, защищающего фундамент от деформации

Различие деформационных швов друг от друга предопределяет область их применения. Например, устройство сейсмического шва на фундаментах оправдано в зонах повышенной сейсмической активности. Он принимает на себя нагрузку при колебаниях грунта и защищает здание от деформации. Если требуется сделать шов между основным строением и пристройкой, фундаменты этих конструкций необходимо разделить слоем пенплекса, стироформа или армофлекса толщиной в 2 см. Данная мера сгладит возможные колебания.

Сопряжение фундаментов: 1. Дом. 2. Старый фундамент. 3. Штыри. 4. Арматура. 5. Цоколь. 6. Основание фундамента.

Зонами устройства температурных швов на фундаментах являются регионы, где температура воздуха в течение года имеет большой диапазон. Чтобы сгладить движения почвы вследствие температурных перепадов, площадь фундамента под домом делится деревянными рейками на отдельные секторы (карты). Такие швы больше популярны при защите неотапливаемых помещений.

Усадочные деформационные швы монтируются между слоем фундаментных блоков и заливаемым сверху бетоном. Причина таких операций – учет способности бетона уменьшаться в своих размерах при испарении воды.

Строительство осадочного защитного шва показано при строительстве основания под многоэтажным домом. Это позволяет равномерно распределить суммарную нагрузку и предотвратить всевозможные разрушения.

Монтаж швов против деформации строений выполняется с привлечением различных профилей. Иными словами, современные строители подбирают оптимальный вариант профиля и делают из него деформационный шов для фундамента.

Профиль для устройства деформационного шва на фундаменте

Важно: все деформационные швы, устраиваемые в основании здания, должны быть четко прописаны в проектной документации.

Цель монтажа фундаментных швов – защита строения от деформации и обеспечение его устойчивости.

Чем заполнить деформационные швы

При неправильном устройстве шва в основании конструкции он может разрушиться. Очень важно применять только качественные герметики, показатель эластичности которых подходит для заделки такого рода швов. Материалом для изготовления таких герметиков служат полимеры (бутил-каучуки, силикон, полиуретан и т.д.).

Заполнение шва герметиком

Самый популярный при работе на деформационных швах является полиуретановый герметик, обеспечивающий большую выносливость и долгую эксплуатацию изолированных конструкций. Стоимость этого материала отличается от иных предложений, но он того стоит.

Сцепление профиля друг с другом

Подготовка к герметизации направлена на очистку шва от пыли и грязи. Так обработанный шов получит качественное и долговечное покрытие. Герметики на основе полиуретанов помимо высокой эластичности имеют высокий уровень сцепления с поверхностью, термостойки и выдерживают колебания температуры от -100°С до +100°С.

Чем изолировать швы

Вся конструкция возводимого дома на чертежах делится на отдельные участки – узлы для деформационных швов. Обязательным пунктом монтажа таких швов является их гидроизоляция, особенно при наличии подвального или цокольного этажа.

При выборе гидроизолирующего материала определяющими факторами выступают размеры шва, вероятность деформаций, давление и максимальная нагрузка, характер воздействий на шов. Ключевым моментом является значение давления воды.

Гидроизоляция деформационного шва

При проектировании гидроизоляции деформационного шва самая действенная технология – искусственно образованная петля, которая впоследствии собирает влагу. Кроме того, показано устройство влагопоглощающих прокладок в самой толще бетона. После защиты швов от влаги необходимо тщательно проверить все места соединения на отсутствие протечек.

Устроенные по всем правилам деформационные фундаментные швы обеспечивают надежность основанию здания на многие годы. Особенно актуально это на зыбких, нестабильных грунтах. На стадии проектирования домов и промышленных объектов в сейсмически активных регионах устройство деформационных швов является одним из обязательных пунктов проектно-сметной документации. Закладка, герметизация и гидроизоляция этих швов также влияют на общую прочность фундамента.

Как продлить жизнь бетонной отмостке и уберечь ее от разрушения

Отмостка защищает фундамент от губительного воздействия влаги, и является одним из важных конструктивных элементов.

Однако, как ни парадоксально, но отмостка также нуждается в защите.

В сегодняшней статье мы расскажем, как продлить жизнь бетонной отмостке и уберечь ее от разрушения. Это важно сделать как можно скорее, не откладывая в долгий ящик!

Своим личным опытом с нами поделился автор YouTube канала «наследие СССР».

Читайте также: Как отремонтировать старую бетонную отмостку

Чтобы сделать отмостку дома более долговечной, необходимо организовать на бетонном полотне так называемые деформационные швы.

Основные этапы работ

В первую очередь необходимо будет сделать разметку отмостки. Деформационные швы должны находиться на расстоянии 2-3 метров друг от друга.

Например, если длина одной стороны отмостки составляет 6 метров, то делим ее пополам на два куска по три метра. Если длина одной стороны отмостки составляет 5 метров, то тоже делим ее на две равные части длиной по 2,5 м.

Если, к примеру, длина одной стороны отмостки составляет 8 метров, то делим ее уже на четыре части по 2 метра.

Углы отмостки размечаем наискосок, по диагонали. Прикладываем к поверхности алюминиевое правило, затем маркером чертим линию.

Читайте также: Как повесить телевизор на стену без заводских креплений

На следующем этапе вооружаемся болгаркой с диском по бетону и камню. Прорезаем бетонную отмостку в размеченных местах на глубину от 2 см.

Обратите внимание: прорезать отмостку впритык к цоколю нет никакой надобности.

Да и болгаркой это делать нет смысла, потому что можно повредить отделку цоколя.

Читайте также: Как своими руками восстановить светодиодную лампу за 5 минут

Пыль из прорезанных швов необходимо обязательно удалить.

Например, это можно сделать при помощи строительного пылесоса. Если пылесоса нет, можно смочить швы водой.

И еще один важный момент, на который тоже нужно обратить внимание: нет никакого смысла прорезать отмостку на всю толщину.

Например, при толщине отмостки 12 см достаточно углубиться всего на 3-4 см. Смысл данного пропила заключается в том, чтобы ослабить бетон.

Читайте также: Выкрутить саморез с сорванными гранями можно тремя способами

После удаления пыли заполняем деформационный шов герметиком. Делать это нужно старательно, чтобы заполнить всю полость полностью.

Резиновым шпателем или пальцем удаляем излишки герметика с бетона.

Герметик для заделки деформационных швов подойдет не любой!

Он должен соответствовать определенным требованиям. Во-первых, герметик должен быть морозостойким. Во-вторых, он должен быть предназначен для заделки щелей в материалах из бетона и кирпича.

Сделав деформационные швы таким образом, можно не переживать, что отмостка разрушится под воздействием сил морозного пучения. А значит, прослужит она вам долго!

Видео по теме

Как продлить жизнь бетонной отмостке и уберечь ее от разрушения

Андрей Васильев

Задать вопрос

РАСШИРИТЕЛЬНЫЙ ШВ В ОТМЫВКЕ: ИЗ ЧЕГО ИЗГОТОВЛЕН? КАК ПРАВИЛЬНО СДЕЛАТЬ ДЕФОРМАЦИОННЫЙ ШВ В БЕТОННОЙ ОТМОЙКЕ? УСТРОЙСТВО, НОРМЫ И СНИП

Поделиться

Пин

Твитнуть

Послать

Поделиться

Послать

Поделиться

Можно точно знать какое расширение

Можно оборудовать . Важная смежная тема – как правильно сделать деформационный шов в бетонной отмостке. Нормы устройства, закрепленные в СНиП, необходимо дополнить важной практической информацией.

Что это?

Деформационные швы в отмостке — тема, которую нельзя обойти вниманием при обсуждении строительства частных и общественных зданий, производственных объектов … Их цель снижение нагрузок, воздействующих на конструкцию … Причины возникновения стрессы очень разнообразны, но все они, так или иначе, могут спровоцировать нежелательные изменения. Такие швы еще называют компенсационными швами, так как они просто сглаживают негативные воздействия извне. Для обеспечения герметичности туда добавляется специальный изоляционный материал.

Известны различные типы защитной сетки от деформации. Их различают в зависимости от того, какое негативное воздействие должна отражать эта часть отмостки. Интенсивность воздействия также играет важную роль, и ее можно сдерживать. Обязательно учитываются и другие факторы, при определении которых консультируются с инженерами.

Швы могут быть созданы из различных материалов, состав которых определяется потребностями в конкретном случае.

Нормы

Основная задача составителей любого стандарта – предложить такие решения, которые позволят избежать падения несущих характеристик конструкций. Обязательно предусмотреть использование достаточно эластичных изоляционных материалов. Если создается предварительно напряженная конструкция с 1 и 2 уровнями трещиностойкости, зазор между деформационными швами необходимо рассчитывать с учетом расчетной трещиностойкости. СНиП предусматривает обязательное использование цемента не ниже М400. Если цементируются швы с раскрытием менее 0,5 мм, то необходимо использовать специальные маловязкие растворы.

Осмотр и приемка участков работ проводится строго перед отделкой … Компенсирующий слой должен прилегать ко всей стене дома. Крепление по периметру поперечных досок предусмотрено по умолчанию. Толщина их должна быть 2 см, а шаг от 1,5 до 2,5 м.

Не допускается выполнение глухих швов из малоэластичных или малоэластичных материалов.

Виды

Компенсаторы, как следует из их названия, предназначены для компенсации изменения температуры . Это очень важно даже в регионах с умеренным климатом. … Когда летом жарко, а зимой выпадают сильные холода, даже грамотно спроектированная отмостка может треснуть. При расчете защитных элементов обязательно обращайте внимание на самую низкую температуру, которая может быть характерна для определенной местности. Но потребность в усадочных швах несколько меньше, чем в других вариантах.

В основном используются, если нужно создать каркас из монолитного бетона. Давно известно, что его затвердевание сопровождается появлением трещин, которые могут разрастаться и образовывать полости. Если количество щелей и выраженность полостей переходят определенную черту, отмостка не сможет выполнять свои функции. Швы используют только до полного застывания бетона, до его усадки.

После того, как материал высохнет и достигнет проектных характеристик, разрез должен быть штампован на 100%.

Осадочные компенсаторы имеют особую функцию — они должны компенсировать неравномерность давления в разных местах. . Часто именно эта неровность приводит к образованию трещин и дальнейшему быстрому разрушению конструкции. По окончании работ требуется усилить герметичность углубления и его краев, чтобы обеспечить защиту отмостки от пыли и воды. Осадочный компенсационный шов должен быть заполнен таким образом, чтобы не оставалось пустот. Данные конструкции применяются:

• на грунтах, характеризующихся неравномерной сыпучестью;

• при необходимости прикрепить другие конструкции и конструкции;

• во всех остальных случаях, когда вероятны неравномерные просадки фундамента и по другим причинам.

Отдельно стоят сейсмостойкие (они же антисейсмические) швы. Такие усовершенствования необходимы в районах со значительным уровнем сейсмической и вулканической активности. Эти элементы могут защитить отмостку от разрушения при нормативном уровне землетрясений. Каждый сейсмический шов проектируется по отдельной схеме.

Уплотнение поверхностных слоев имеет решающее значение.

Материалы (редактировать)

Здесь все относительно просто. Усадочные компенсаторы выполнены из бетона. Точнее, в масштабном строительстве используются шовнарезчики с резцами с водяным охлаждением. Делают специальные вырезы. Если строительство ведется частным образом, то нужно использовать закладные рейки.

Закладываются на строго определенную глубину. Равен одной трети ширины обложки. Когда рейки выполнили свои задачи, они удаляются. Увеличение расстояния уменьшает растягивающее напряжение. Усадка, как говорится, «отрабатывается полностью», то есть при разрезах образуются контролируемые трещины, образуются взаимно автономные участки.

Деформационные швы нельзя создавать с помощью толстых досок или досок. Вместо них используется демпфирующая лента и рубероид. Компенсационные зоны часто формируют с помощью специальных профилей. Они устанавливаются вместе с гидроизоляцией. Основные продукты изготовлены из:

Как правильно сделать?

Может показаться, что обустройство отмостки достаточно простое, но это не совсем так. Компенсационные швы необходимо располагать по специальному алгоритму. Когда они постоянно ходят по поверхности, придется рассчитывать вспомогательные нагрузки. Оптимальное расстояние между швами должно быть от 2 до 2,5 м. Наиболее точные параметры продумает специалист, изучивший материалы стен и тип фундамента.

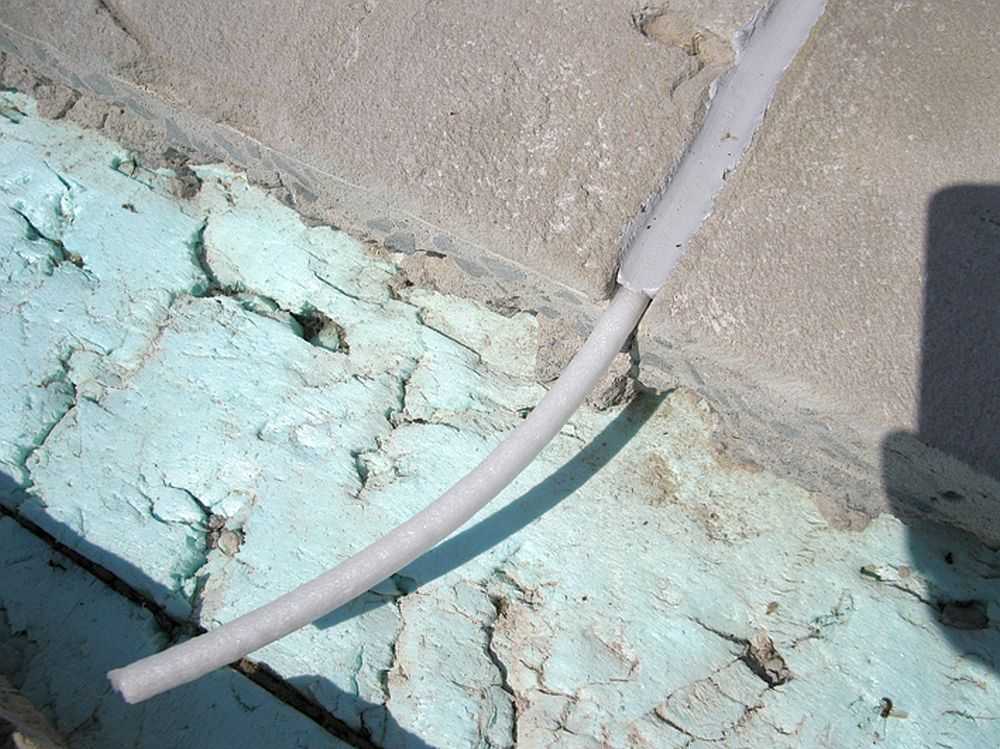

После снятия временных швов образовавшиеся пустоты необходимо заполнить лентой на основе вспененного полиэтилена. В некоторых случаях вместо него используется простой строительный герметик. Компенсационные швы должны быть изолированы от проникновения воды. Если под отмостку будет течь влага, все усилия по ее обустройству окажутся напрасными. Гидроизоляция в конструкции вокруг дома определяется:

• характеристиками разрезов;

• высший расчетный уровень деформационного воздействия;

• интенсивность напора воды.

Герметизация часто выполняется полимерными или резиновыми блоками. В других случаях может быть наложен грыжевой жгут. Закрыть деформационный шов в бетонной отмостке с помощью гидрошпонки вполне возможно. Наконец, могут поставляться специальные конструкции. Самый дешевый способ заделать образовавшиеся пустоты – пенополиэтилен, который очень эластичен и без проблем дает усадку.

Бетонную поверхность также можно проливать мастикой. После затвердевания появляется покрытие, похожее по свойствам на резину. Отделка поверхности в этом случае производится мягкой кельмой. Но, однако, Лучшим уровнем герметизации шва считается использование гидрошпонки.

Это решение также отличается высокой механической прочностью.

Разделение монолитных конструкций из плит на отдельные блоки может быть выполнено путем укладки гидроизоляционного слоя поверх песчано-щебеночного основания. Далее идет армирующая сетка, которая сваривается электроаппаратом. Поверх этой сетки устанавливаются и фиксируются разделительные перегородки. Иногда фундамент и отмостку отделяют с помощью пластиковых, рубероидных, стеклянных, деревянных или полимерных пленок. В некоторых случаях компенсаторы вырезают станком с абразивными или алмазными кругами.

Деформационные швы можно декорировать виниловой лентой или стержнями, вставленными в опалубку. Следующим шагом будет заливка 50 мм бетона. Пока свежий, только недавно прихватил, поставили армирующую сетку. Демпфирующие ленты отлично маскируются внешней отделкой отмостки.

Повысить надежность их крепления можно с помощью клея.

О том, как вырезать компенсационные швы в бетонной отмостке, вы можете узнать из видео ниже.
