Деформационные швы в отмостке снип: из чего делают? Как правильно сделать компенсационный шов в бетонной отмостке? Устройство, нормы и СНиП

08.05.2022

0 Comment

Содержание

герметизация компенсационных швов в отмостке демпферной лентой

Содержание

1 Конструктивные особенности отмостки
2 Что такое деформационный шов и зачем он нужен
- 2.1 Виды деформационных швов
- 2.2 Как сделать компенсационный шов
- 2.3 Когда заложить компенсационные швы
3 Изоляция швов

Для обеспечения прочности и надежности основания при обустройстве фундамента следует особое внимание уделить отмостке. Она исключает проникновение влаги, которая оказывает разрушительное воздействие. Кроме того на фундамент дома негативное влияние оказывает изменение температуры, вызывающее пучение грунта. Для исключения отрицательного воздействия важно предусмотреть компенсационные швы в отмостке.

Конструктивные особенности отмостки

Для обеспечения прочности и надежности основания при обустройстве фундамента следует особое внимание уделить отмостке.

Любая отмостка состоит из двух слоев: подстилающего и облицовочного. В качестве верхнего слоя используют бетонную заливку, тротуарную плитку, кирпичную кладку. Внутренняя структура включает следующие элементы:

Гидроизоляция. Следует обустроить дренажную систему, уложить слой геотекстиля. Это позволит минимизировать влияние грунтовых вод.
Утепление. Этот процесс не обязательный. Специалисты рекомендуют обязательно обеспечивать теплоизоляцию отмостки в регионах с суровым климатом. В Москве и близлежащих территориях более мягкие условия, поэтому утепление можно не проводить. Слоем пеноплекса удастся существенно продлить срок службы отмостки, тем самым обеспечив надлежащую защиту фундаменту.
Армирование позволяет придать конструкции дополнительную прочность и надежность, позволит выдерживать большие нагрузки.

Занимаясь укладкой облицовочного слоя, следует позаботиться про отвод осадков от основания дома. Для этого предусматривается уклон полосы от фундамента.

Что такое деформационный шов и зачем он нужен

Деформационные швы в отмостке не являются обязательными.

Особенно актуален этот элемент при обустройстве оснований ленточного типа, поскольку они больше всего подвержены растрескиванию. При сезонных движениях грунта бетон сужается и расширяется, что может привести к образованию трещин на фундаменте. Монтаж демпфирующих швов позволит бетону двигаться без ущерба для основания.

Виды деформационных швов

В зависимости от выполняемых функций компенсационные швы в отмостке делятся на 4 типа:

усадочные;
сейсмические;
осадочные;
температурные.

Подбирать необходимый вариант необходимо, исходя из особенностей региона, где возводится строение. Оценивают следующие факторы:

тип и подвижность грунта;
особенности климата;
материал, из которого сооружается отмостка.

Чтобы быть уверенным в правильности выбора, следует провести геодезические исследования, на основании которых делается вывод о необходимом виде элементов для отмостки.

Как сделать компенсационный шов

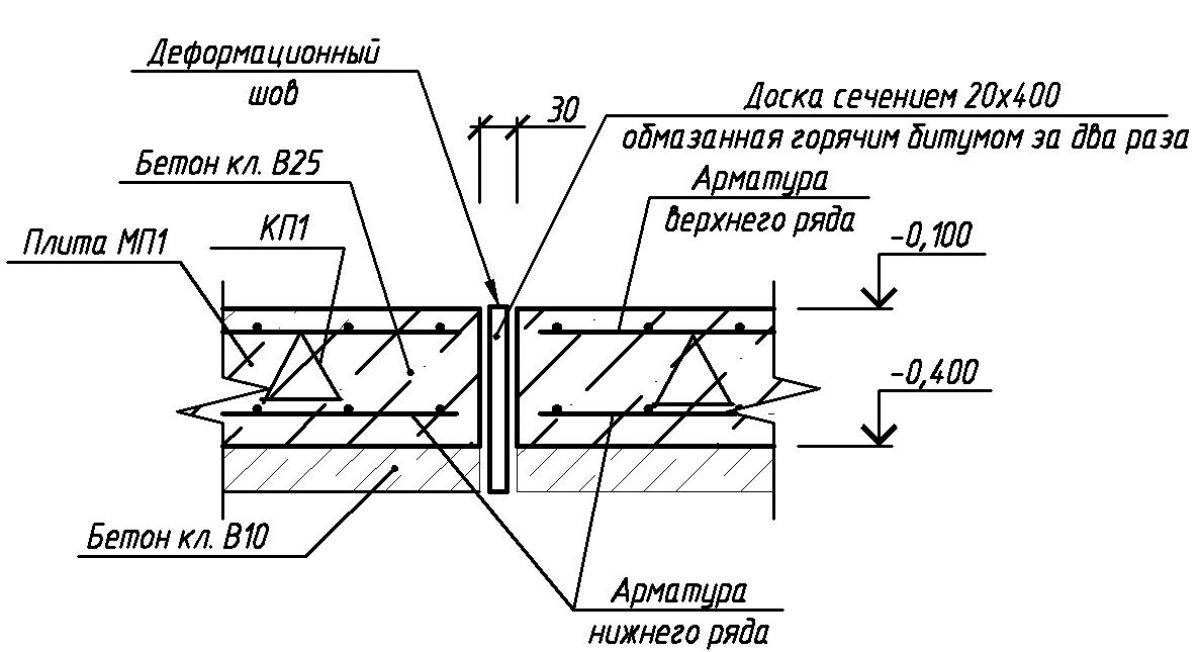

В качестве демпфирующего элемента используются деревянные бруски. Предварительно их обрабатывают битумом или пропитывают смолой. Современный материал – виниловая демпферная лента, но по стоимости первый вариант выгоднее. Деформационный шов располагается снаружи основания. 10-15 см. между фундаментом и отмосткой заполняют:

смесью песка и щебенки;
рубероидом;
шнуром из полиэтилена;
битумом или мастикой.

При использовании рулонных материалов укладываются слоя с обязательным перехлестом листов, чтобы исключить проникновение влаги к основанию.

Демпфирование предотвратит растрескивание фундамента. Чтобы бетонная заливка сохранила целостность при перепадах температуры, вдоль отмостки монтируются деревянные рейки на расстоянии 2-2,5 м. Они фиксируются перпендикулярно фасаду дома. Вместо брусьев используется также виниловая лента.

Когда заложить компенсационные швы

После монтажа опалубки укладывается компенсационный шов в отмостке.

Технология обустройства отмостки аналогична для различных типов фундамента. На начальном этапе подготавливается траншея, укладывается гироизоляционный материал и засыпается слоем песка и щебня. После монтажа опалубки укладывается компенсационный шов в отмостке. Если проводится ремонт, материалы предыдущих постилающего и облицовочного слоев заменяются на новые.

Изоляция швов

Заделка деформационных швов нужна для защиты их от влаги. Прежде всего требуется очистить поверхность от загрязнений. После этого следует обработать полость герметиком. Наиболее распространенным для заделки шва можно назвать полиуретановый, поскольку он обладает хорошей эластичностью, устойчивостью к воздействию высоких и низких температур, надежностью и долговечностью.

Материал для изоляции подбирается в зависимости от размеров, расположения, нагрузки, воздействующей на швы.

Следует обустроить специальные влагособирающие петли, а также разместить в бетоне прокладки для впитывания влаги.

Правильно обустроенная отмоска – гарантия долгой службы фундамента дома. Компенсационные швы следует продумать на стадии проектирования, чтобы избежать неточностей, правильно рассчитать количество необходимых материалов, сделать конструкцию максимально надежной и долговечной.

Качественная придомовая дорожка поможет избежать негативного влияния влаги, повысить прочность конструкции, при этом послужит привлекательным декоративным элементом.

Как правильно выполнить и заделать температурные швы в отмостке

Виды деформационных швов в конструкции отмостки

На основание дома и прицоколькую дорожку действуют силы разного происхождения, поэтому швы в отмостке могут быть различных видов и зависеть от:

климатических условий местности;
применяемых стройматериалов;
характеристик почвы.

Усадочные швы

Бетонное покрытие сохнет неравномерно и в его центральной части высота получается немного меньше. Этот перекос вызывает появление в стяжке трещин.

Источник фото: stroyfora.ru

При строительстве отмостки, чтобы избежать разрушения ее структуры, используют разрезы, выполняемые специальным швонарезчиком, либо путем укладки реек на глубину, равную трети высоты покрытия. После их демонтажа, образовавшиеся пустоты нивелируют разрушительное напряжение на поверхности покрытия.

Температурные

Существенные температурные перепады ведут к сжатию или расширению бетона. Во избежание разрушения стяжки, во всех железобетонных элементах, кроме фундамента, формируются температурные швы в отмостке посредством укладки демпферной ленты между стенкой здания.

Осадочные

Эти компенсационные швы делят отмостку на отдельные части. Подобная структура поверхности исключает разрушение в случае осадки строения из-за неоднородного грунта и разного веса элементов.

Монтаж профиля выполняют при обустройстве гидроизоляции.

Сейсмические

Источник фото: betonzavod-info.com
Используются только в регионах с высокой сейсмичностью, придавая конструкции стяжки необходимую подвижность.

Требования СНиП

Согласно СНиП от 2.02.01 83, очень часто определяющегося как СНиП на отмостку, имеющего общие поправки касательно монтажа основания строительных объектов, объединяя показатели по деформации, влияние подземных вод и другое. Руководствоваться СНиП от 2.02.01 83 стоит для расчетов плана и соблюдения некоторых норм относительно почв и т.д. Но определенные показатели этот документ не учитывает, поэтому советовать его как главный и единственный не стоит.

В соответствии с III-10-75 СНиП отмостка здания должна очень близко примыкать к стене дома по всему периметру. От 1% до 10% должен выполняться уклон данных конструкций. В труднодоступных для приборов местах, в базовой части данного строительного элемента стоит проводить вручную уплотнение, чтобы исчезли следы от ударов и используемый материал перестал иметь подвижки.

Внешняя часть данных строительных элементов в границах прямолинейных территорий не должна включать кривые участки больше, чем 10 мм в горизонтальном и вертикальном направлении. Важно, чтобы бетон, заливаемый для данных конструкций, отвечал всем требованиям материала, используемого для строительства дорожных конструкций. Нормы, предъявляемые к устройству отмосток, указываются в документах ГОСТ 9128-97 и ГОСТ 7473-94.

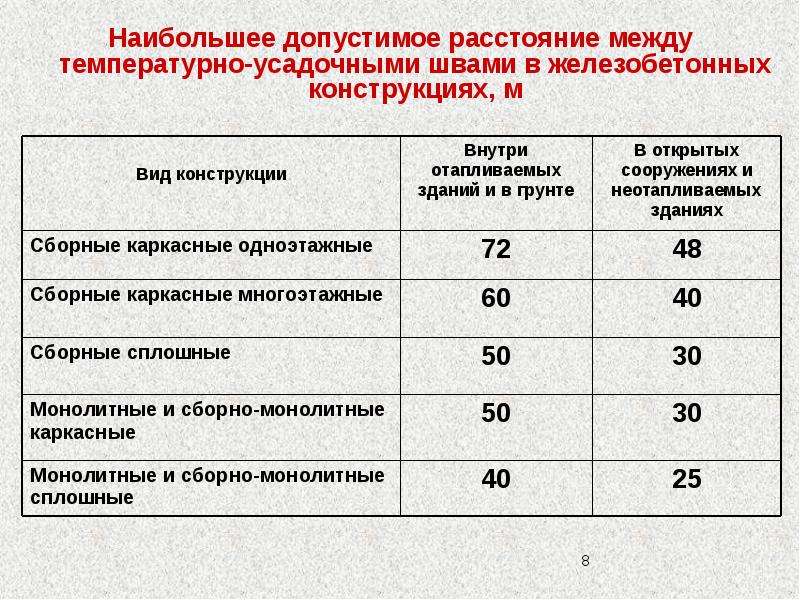

Нюансы закладки компенсационных швов

Необходимое количество швов под силу вычислить только опытному геодезисту.

Средние нормы расстояния между швами:

60 см – для деревянных построек;
15 см – для кирпичных зданий.

Подбор тепло- и гидроизоляции для фундаментного основания выполняется в зависимости от его типа: для плиточных рекомендуют просмоленную паклю, для ленточных – отдельные изоляционные слои.

Возведение прицокольной конструкции предусматривает применение деревянных реек, пазы от которых заливают битумом.

Источник фото: lafargeholcimrus. ru/

Чем заполняют швы отмостки

Материалы для заполнения швов характеризуются упругостью, пластичностью, сжимаемостью с моментальным восстановлением изначальной формы.

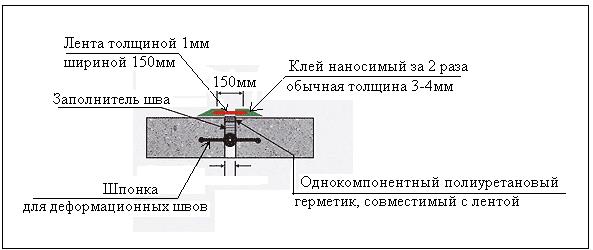

Демпферная лента

Способна предотвратить трещины в стяжке при ее высыхании, компенсируя нагрузку от прилегающих строительных конструкций.

Уплотнительный шнур

Выпускается из вспененного полиэтилена. Делится на сплошной тип и в виде трубы. Его диаметр должен на 1/4 превышать ширину шва.

Мастики и герметики

Современные герметизирующие средства делятся на:

акриловые;
силиконовые;
полиуретановые.

Они могут быть 1-компонентными – полностью готовыми к применению, либо 2-компонентными – готовятся путем соединения ингредиентов перед нанесением.

Мастики зачастую применяются для герметизации деформационных щелей извне и наносятся на предварительно уложенный демпфирующий материал.

Источник фото: seventools.ru

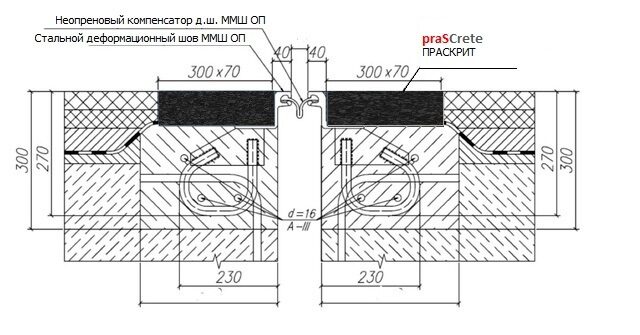

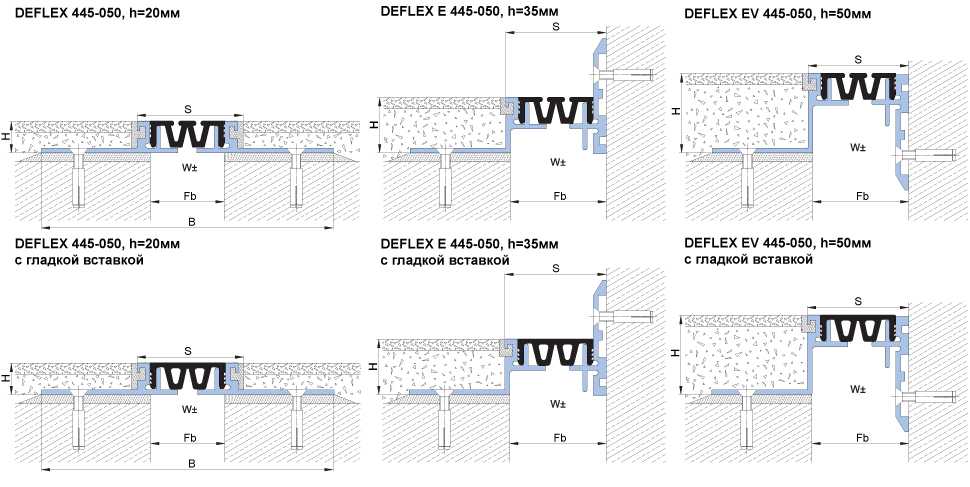

Профили

Имеют всевозможные размеры и конфигурации. Выполняются из резины, пластика, металла или их комбинаций. Некоторые модели устанавливаются при заливке раствора, другие монтируются в паз после застывания основы.

LiveInternetLiveInternet

Регистрация
Вход

—Рубрики

автомобиль (19)
бисер (542)
украшения (21)
вышивка крестом (8115)
Gorjuss Fox Gloves (5)
Neocraft (28)
NIMUЁ (73)
алфавит (79)
ангелы, феи, эльфы (423)
бабочки (147)
барджелло (24)
бискорню (14)
блекворк (100)
валентинки (171)
веночек (51)
восток (37)
времена года (113)
городской пейзаж (18)
дамское (603)
дачное (183)
деревья (46)
детское (518)
дома и домики (1101)
животные (307)
журналы (216)
зайцы (1)
ирисы (10)
кошки (267)
кролики (1)
кухня (133)
люди (140)
маки (9)
миниатюры (674)
мишки (61)
монохром (366)
МТСА, петит (9)
мыши (5)
натюрморт (75)
новогодний сапожок (2)
новый год (876)
окна (43)
открытки (482)
очешник (160)
пасха (212)
пейзаж (221)
петухи и куры (84)
пледы, скатерти, салфетки (36)
подушки (33)
птицы (441)
разное (60)
розы (228)
Сара Кей (1)
свадьба (24)
сельский пейзаж (17)
символ года (137)
собаки (5)
совы (56)
сумочки (34)
сэмплер (41)
танцы, музыка (14)
техника вышивки (30)
уголки, бордюры (70)
узоры (48)
фрукты, ягоды (47)
цветы (1233)
чайное (151)
часы (22)
вязание (254)
узоры (53)
дача (1278)
гортензия (3)
декоративные кустарники (45)
идеи для дачи (367)
комнатные цветы (42)
огород (247)
помошники сада-огорода (74)
розы (86)
строительство и ремонт (58)
фрукты, ягоды (104)
хвойники (22)
цветы (306)
декупаж (1760)
декор бутылок (16)
картинки для декупажа (852)
техника декупажа (287)
ЖЗЛ (204)
актеры (8)
Царская семья (104)
животные (1)
здоровье (377)
красота (8)
лекарственные травы (38)
игры (18)
интересные факты (51)
история (93)
личности (54)
картины и картинки (25)
книги (16)
компьютер (75)
кулинария (388)
2-е блюдо (16)
выпечка (107)
десерты (84)
заготовки (28)
из мяса (14)
из рыбы (20)
имбирь (13)
мультиварка (6)
напитки (43)
овощи (3)
пасха, куличи (5)
пикник (5)
салаты (51)
хлеб (5)
мудрые мысли (6)
музыка (157)
авторская песня (17)
джаз (10)
зарубежная эстрада (24)
инструментальная (19)
классика (2)
песни (34)
ретро (10)
романс (23)
танцы (2)
шансон (19)
мультфильмы (23)
новый год (303)
пасха (149)
полезные советы (38)
религия (119)
Владимирская область (3)
иконы (5)
иконы (2)
монастыри (28)
рисование (8)
рукоделие (695)
батик (4)
витраж (10)
вытынанки (4)
вязание крючком (47)
вязание спицами (45)
глина (8)
игрушки (103)
из бумаги (57)
из бутылок (6)
квиллинг (12)
кофейные страсти (4)
лепка (22)
мишки тедди (3)
мыловарение (11)
очумелые ручки (86)
тильды (9)
фетр (26)
фоамиран (183)
цветы (31)
спектакли (7)
старые открытки (366)
города (5)
дамское (21)
дети (41)
Елизавета Бём (3)
животные (4)
кошки (3)
люди (10)
Москва (12)
пейзаж (3)
праздники (86)
собаки (1)
цветы (17)
стихи (48)
тесты (5)
Удивительные миры (31)
путешествия (12)
С-Петербург (13)
фильмы (70)
цветы (21)
шью сама (241)
энциклопедии (11)

—Музыка

Все (1)

—Поиск по дневнику

—Подписка по e-mail

—Постоянные читатели

Все (460)

—Сообщества

—Статистика

Заполнение швов

После окончательного затвердевания бетона, рейки удаляют и приступают к заделке щелей. С этой целью используются вышеперечисленные ленты и герметизирующие средства.

В промышленности при заполнении деформационных пазов применяется гибкий пластифицированный поливинилхлоридный шнур. Он выпускается длиной до 500 м при ширине порядка 6 мм.

Заполнение щелей герметиками можно выполнять только спустя 3 месяца после их формирования, а шнур следует уложить в течение 1-ой недели.

Размеры демпферных лент

Наиболее распространена краевая демпферная лента толщиной 8 мм и 10 мм, но может быть 2-3-5 мм. В малых помещениях обычно рекомендуют применять восьми миллиметровую, в комнатах побольше лучше ставить толщиной 10 мм.

Ширина демпферной краевой ленты — от 6-8 см до 20 см, но чаще всего в продаже есть 10-15 см. Как правило, такая ширина избыточная. При установке ее крепят на всю высоту, после излишки обрезают в уровень с чистовой отделкой пола. Некоторые производители для удобства делают несколько отрывных линий. Продается в рулонах различной длины: минимальная длина — 10 метров, максимальная 100 или 150 метров.

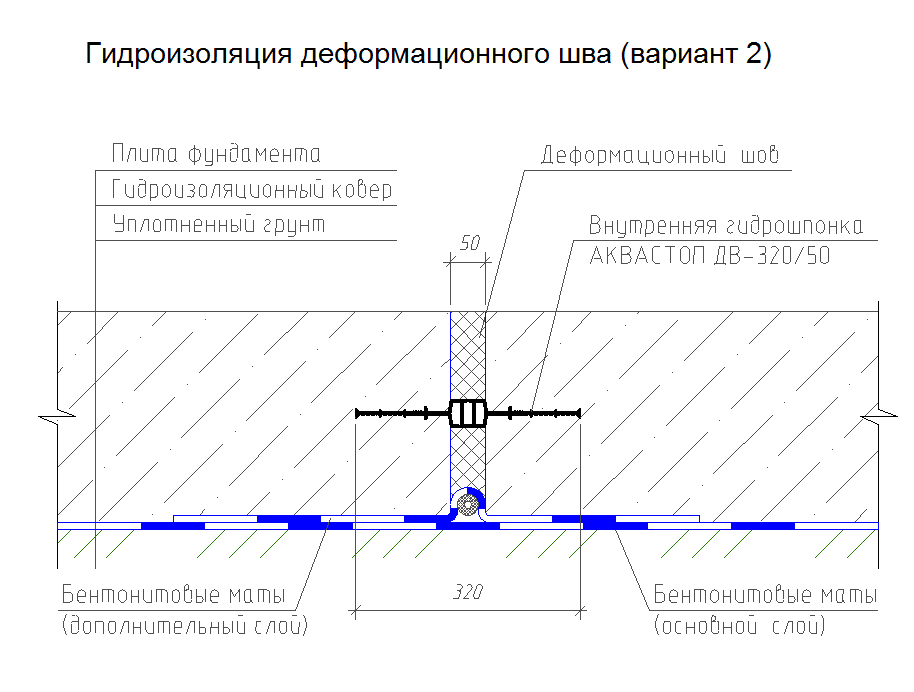

Изоляция швов

Вода под отмостку проникать не должна, иначе последняя будет лишь декорацией.

Метод гидроизоляции выбирается с учетом количества осадков, предельной деформационной нагрузки и характера разрезов.

Зачастую на практике припеняют такие варианты:

полимерное уплотнение;
гернитовый жгут;
гидпрокладка;
профильные конструкции.

Самый дорогой способ – установка уплотнителя из вспененного полиэтилена. Материал легко сжимается и имеет высокую эластичность.

Применение гидропрокладки на основе полимера обеспечивает качественную герметизацию, эластичность и прочность. Она без труда монтируется и служит длительное время.

Какой выбрать герметик

Устранить трещины бетонной отмостки изнутри здания можно смесью на базе силикона. Снаружи применяются только высокопрочные составы.

Для подвижных швов важна устойчивость к осадкам, ультрафиолету, эластичность и хорошая адгезия. Для неподвижных – устойчивость к температурным колебаниям, морозостойкость и хорошее сцепление.

Спустя время герметик не должен смещаться. Чтобы заделать температурные швы в отмостке, созданные между фундаментом здания, можно использовать силан-модифицированные препараты, которые не теряют своих свойств на жаре и морозе.

Советы профессионалов

При заливке бетона не забывайте, что отмостка должна иметь наклон от здания в сторону грунта. Для бетонного покрытия хватит ската величиной в 3º. Для его создания следует выставить рейки деформационных швов под соответствующим углом.
Для увеличения надежности отмостки ее можно гидроизолировать. Для этого на подстилающей подушке можно расстелить плотную полиэтиленовую пленку либо рубероид. Их полотнища нужно укладывать друг на друга с нахлестом.
В жаркую погоду застывающий бетон из-за стремительного испарения влаги может растрескаться. Поэтому его надо укрыть мешковиной либо полиэтиленовой пленкой. Она должна лежать на покрытии, пока покрытие не высохнет.

Утепленная отмостка

Если участок расположен в местности с грунтом, подверженным морозному пучению, то отмостку нужно будет теплоизолировать. При этом соответствующий материал должен быть влагостойким, плотным и прочным. Под эти определения подходит ЭППС (экструдированный пенополистирол). Для отмостки необходимо использовать материал толщиной 5-10 сантиметров, исходя из климата вашего региона.

Плиты экструдированного пенополистерола не обладают устойчивостью к точечным нагрузкам. Исходя из этого, материал надо укладывать не под подстилающую подушку, а под бетонный раствор.

Отмостку по периметру дома можно сделать самостоятельно. В этом нет ничего особо сложного. Главное тут — соблюдать правила, делать все аккуратно и без ошибок. В этом случае фундамент, подвал или цоколь вашего дома будут надежно защищены от влаги.

Ознакомьтесь с видео, которое завершает статью. В нем вы найдете дополнительную информацию о том, как сделать отмостку вокруг дома:

Чтобы дом простоял долго, нужно соблюдать технологии в строительстве. На заключительном этапе возведения здания для защиты фундамента делается отмостка. Поверхностные дождевые и талые воды не проникают к основанию сооружения. Трава не растет вплотную к стенам, дополнительно не удерживает влагу. Для увеличения срока службы отмостка должна быть выполнена правильно.

Вывод

Чтобы прицокольная конструкция прослужила длительное время и надежно защищала основание дома, в ней необходимо предусмотреть разного рода швы, в зависимости от типа грунта, используемых стройматериалов и климатических условий.

С целью заделки отверстий применяются высококачественные современные герметики, огромный ассортимент которых позволяет подобрать наиболее подходящий вариант для каждой конкретной ситуации с учетом всех нюансов строительства.

Грамотно выполненные температурные швы не допускают впоследствии разрушения конструкции отмостки, значительно продлевая период ее эксплуатации.

Как не допустить появление дефектов

Если при строительстве отмосток вы учитываете ширину свесов крыши и структуру грунта, то в процессе эксплуатации дефекты в будущем вряд ли будут возникать. Ширина бетонируемой или асфальтной полосы, либо тротуара из плитки должна быть шире карниза, если почва обычная. Если здание строится на неустойчивых грунтах, то ширина ее должна быть больше, чем 1 м.

Если в ваших планах возводить здание с гидроизоляцией, то следует следить во время эксплуатации за возможными повреждениями конструкции. Чтобы не появились дефекты отмостки здания, специалисты рекомендуют вывести гидроизоляцию на необходимый уровень – край конструкции.

Конечно, строительство любых объектов должно вестись соответственно с данными нормативных документов. Чтобы не произошло проседания конструкции, ее следует выполнить водонепроницаемой. Если грунт, на котором строится дом, по своим свойствам может проседать, то полоса из бетона, асфальта или тротуарной плитки должна быть не менее 2 метров.

Также, чтобы не допустить появлению дефектов во время эксплуатации данной конструкции важно выполнить армирование с использованием металлической сетки. В частности, это играют большую роль при возведении сооружений на пучинистых грунтах.

из чего он сделан? Как правильно сделать деформационный шов в бетонной отмостке? Устройство, нормы и СНиП

Что это?
Нормы
Взгляды
Материалы (править)
Как это сделать правильно?

Обустраивать деформационный шов в отмостке можно только в том случае, если точно знать, из чего он сделан. Важная смежная тема – как правильно сделать деформационный шов в бетонной отмостке. Нормы устройства, закрепленные в СНиП, необходимо дополнить важной практической информацией.

Что это?

Деформационные швы в отмостке — тема, которую нельзя обойти стороной при обсуждении строительства частных и общественных зданий, производственных объектов

… Их цель снижение нагрузок, воздействующих на конструкцию … Причины возникновения стрессы очень разнообразны, но все они, так или иначе, могут спровоцировать нежелательные изменения. Такие швы еще называют компенсационными швами, так как они просто сглаживают негативные воздействия извне. Для обеспечения герметичности туда добавляется специальный изоляционный материал.

Известны различные типы защитной сетки от деформации. Их различают в зависимости от того, какое негативное воздействие должна отражать эта часть отмостки. Интенсивность воздействия также важна, и ее можно сдерживать.

Обязательно учитываются и другие факторы, при определении которых консультируются с инженерами.

Швы могут быть созданы из различных материалов, состав которых определяется потребностями в конкретном случае.

Нормы

Основная задача составителей любого стандарта – предложить такие решения, которые позволят избежать падения несущих характеристик конструкций. Обязательно предусмотреть использование достаточно эластичных изоляционных материалов. Если создается предварительно напряженная конструкция с 1 и 2 уровнями трещиностойкости, зазор между деформационными швами необходимо рассчитывать с учетом расчетной трещиностойкости. СНиП

предусматривает обязательное использование цемента не ниже М400. Если цементируются швы с раскрытием менее 0,5 мм, то необходимо использовать специальные маловязкие растворы.

Осмотр и приемка участков работ проводится строго перед отделкой … Компенсирующий слой должен прилегать ко всей стене дома. Крепление по периметру поперечных досок предусмотрено по умолчанию. Толщина их должна быть 2 см, а шаг от 1,5 до 2,5 м.

Не допускается выполнение глухих швов из малоэластичных или малоэластичных материалов.

Views

Компенсаторы, как следует из их названия, предназначены для компенсации изменения температуры . Это очень важно даже в регионах с умеренным климатом. … Когда летом жарко, а зимой выпадают сильные холода, даже грамотно спроектированная отмостка может треснуть. При расчете защитных элементов обязательно обращайте внимание на самую низкую температуру, которая может быть характерна для определенной местности. Но потребность в усадочных швах несколько меньше, чем в других вариантах.

В основном используются, если нужно создать каркас из монолитного бетона.

Давно известно, что его затвердевание сопровождается появлением трещин, которые могут разрастаться и образовывать полости.

Если количество щелей и выраженность полостей переходят определенную черту, отмостка не сможет выполнять свои функции. Швы используют только до полного застывания бетона, до его усадки.

После того, как материал высохнет и достигнет проектных характеристик, разрез должен быть отштампован на 100%.

Осадочные компенсаторы имеют особую функцию — они должны компенсировать неравномерность давления в разных местах.

. Часто именно эта неровность приводит к образованию трещин и дальнейшему быстрому разрушению конструкции. По окончании работ требуется усилить герметичность углубления и его краев, чтобы обеспечить защиту отмостки от пыли и воды. Осадочный компенсационный шов должен быть заполнен таким образом, чтобы не оставалось пустот. Используются следующие конструкции:

на грунтах с неравномерной сыпучестью;
при необходимости прикрепить другие конструкции и конструкции;
во всех остальных случаях, когда вероятны неравномерные просадки фундамента и по другим причинам.

Сейсмостойкие (они же антисейсмические) швы обособляются. Такие усовершенствования необходимы в районах со значительным уровнем сейсмической и вулканической активности. Эти элементы могут защитить отмостку от разрушения при нормативном уровне землетрясений. Каждый сейсмический шов проектируется по отдельной схеме.

Уплотнение поверхностных слоев имеет решающее значение.

Материалы (редактировать)

Здесь все относительно просто. Усадочные компенсаторы выполнены из бетона. Точнее, в масштабном строительстве используются шовнарезчики с резцами с водяным охлаждением. Делают специальные вырезы. Если строительство ведется частным образом, то нужно использовать закладные рейки.

Закладываются на строго определенную глубину. Он равен одной трети ширины обложки. Когда рейки выполнили свои задачи, они удаляются. Увеличение расстояния уменьшает растягивающее напряжение. Усадка, как говорится, «отрабатывается полностью», то есть при разрезах образуются управляемые трещины, образуются взаимно автономные участки.

Деформационные швы нельзя создавать с помощью толстых досок или досок. Вместо них используется демпфирующая лента и рубероид. Компенсационные зоны часто формируют с помощью специальных профилей. Они устанавливаются вместе с гидроизоляцией. Основные продукты изготовлены из:

Как правильно сделать?

Может показаться, что устройство отмостки довольно простое, но это не совсем так. Компенсационные швы необходимо располагать по специальному алгоритму. Когда они постоянно ходят по поверхности, придется рассчитывать вспомогательные нагрузки.

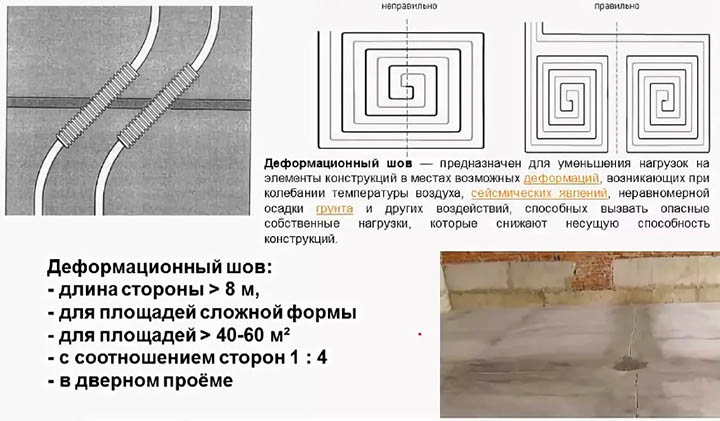

Оптимальное расстояние между швами должно быть от 2 до 2,5 м. Наиболее точные параметры продумает специалист, изучивший материалы стен и тип фундамента.

После снятия временных швов образовавшиеся пустоты необходимо заполнить лентой на основе вспененного полиэтилена. В некоторых случаях вместо него используется простой строительный герметик. Компенсационные швы должны быть изолированы от проникновения воды. Если под отмостку будет течь влага, все усилия по ее обустройству окажутся напрасными. Гидроизоляция в конструкции вокруг дома определяется:

характеристики отрубов;
высший расчетный уровень воздействия деформации;
интенсивность напора воды.

Герметизация часто выполняется полимерными или резиновыми блоками. В других случаях может быть наложен грыжевой жгут. Закрыть деформационный шов в бетонной отмостке с помощью гидрошпонки вполне возможно. Наконец, могут поставляться специальные конструкции. Самый дешевый способ заделать образовавшиеся пустоты – пенополиэтилен, который очень эластичен и без проблем дает усадку.

Бетонную поверхность также можно пролить мастикой. После затвердевания появляется покрытие, похожее по свойствам на резину. Отделка поверхности в этом случае производится мягкой кельмой. Но, однако,

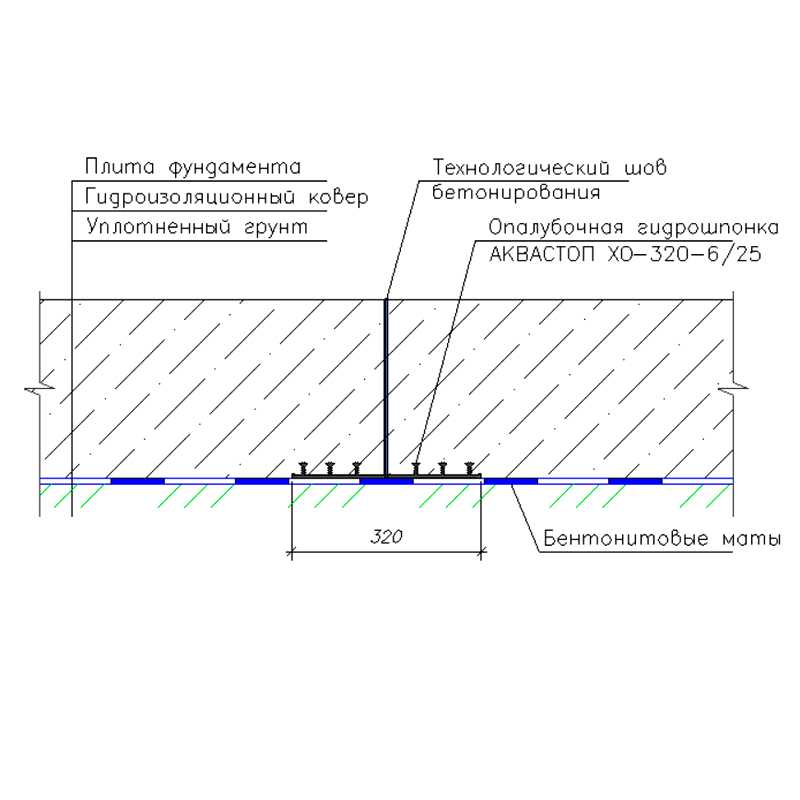

Лучшим уровнем герметизации шва считается использование гидрошпонки.

Это решение также отличается высокой механической прочностью.

Разделение монолитных конструкций из плит на отдельные блоки может быть выполнено путем укладки гидроизоляционного слоя поверх песчано-щебеночного основания. Далее идет армирующая сетка, которая сваривается электроаппаратом. Поверх этой сетки устанавливаются и фиксируются разделительные перегородки. Иногда фундамент и отмостку отделяют с помощью пластиковых, рубероидных, стеклянных, деревянных или полимерных пленок. В некоторых случаях компенсаторы вырезают станком с абразивными или алмазными кругами.

Деформационные швы можно декорировать виниловой лентой или брусками, вставленными в опалубку. Следующим шагом будет заливка 50 мм бетона. Пока свежий, только недавно прихватил, поставили армирующую сетку. Демпфирующие ленты отлично маскируются внешней отделкой отмостки.

Повысить надежность их крепления можно с помощью клея.

О том, как вырезать компенсационные швы в бетонной отмостке, вы можете узнать из видео ниже.

Комментарий успешно отправлен.

Рекомендуется прочитать

Деформационные швы для бетона (заполнитель) — просты в обращении и установке

Минимизируйте растрескивание и повреждение бетона с помощью компенсационных швов эластичный, легкий, не оставляющий пятен полипропиленовый наполнитель для компенсационных швов с закрытыми порами. Это химически стойкая, устойчивая к ультрафиолетовому излучению, невпитывающая, малоплотная, экономичная, сжимаемая пена, которая обеспечивает увеличенный срок службы как для внутренних, так и для наружных работ.

X-FOAM идеально подходит для использования в качестве расширительного, компенсационного и/или изоляционного шва на палубах бассейнов, бордюрах и водосточных желобах, плитах перекрытий, ремонте дорожного покрытия, тротуарах, подъездных дорожках, площадях, парковочных площадках, автомагистралях и аэропортах. взлетно-посадочные полосы. Использование компенсационного шва X-FOAM в сочетании с надлежащей герметизацией и проектированием шва в соответствии с рекомендациями Американского института бетона может помочь уменьшить нежелательное растрескивание и преждевременный износ краев шва.

X-FOAM доступен в двух вариантах толщины – ½” и 1”

Просмотреть лист данных

Расширение суставов
Расширение < -> Сокращение

Описание
СОСТОЯНИЕ ASPHALT ARCHALT SAIP SAIP SUPPLESS FILLES FILLES FILBERS, и в растимых фибранных фиблетах, и в растительных фиблерах, и в растимых фибранных фибранных фибранных фиблерах, и в форме MINAL, и в виде наполненных фибранных фибранных фибранных фибранных фибранных фибранных фибранных фибранных фибров, и и зажителя, и под бледным фибранным и мягким, и под блейном. пропитанные асфальтом вкладыши. Он водонепроницаемый, постоянный, гибкий и самоуплотняющийся.

ВОЛОКОННЫЙ КОМПЕНСАТОР состоит из ячеистых волокон, надежно связанных друг с другом и равномерно пропитанных битумом для обеспечения долговечности. FIBER EXPANSION JOINT универсален, эластичен, эластичен и не выдавливается. При сжатии до половины своей первоначальной толщины он восстанавливается как минимум до 70% своей первоначальной толщины.

CERAMAR _® гибкий пенопластовый заполнитель для компенсационных швов состоит из уникальной смеси изомерных полимеров в очень мелкой закрытоячеистой структуре. CERAMAR серого цвета представляет собой легкий, очень гибкий и упругий материал, обеспечивающий коэффициент восстановления более 99%. Эта мини-структура с закрытыми ячейками практически не впитывает влагу. Он может быть обернут или сформирован вокруг изогнутых или круглых поверхностей.

ГУБЧАТЫЙ РЕЗИНОВЫЙ КОМПЕНСАТОР изготавливается однородной толщины и плотности из высококачественной выдутой губчатой резины серого цвета. Он легко сжимается и имеет восстановление 95% или более от исходной толщины и плотностью не менее 30 фунтов на кубический фут (480,56 кг на кубический метр).

Заполнитель для компенсационных швов X-FOAM представляет собой гибкий, легкий, не оставляющий пятен полипропиленовый наполнитель для компенсационных швов с закрытыми порами. Это химически стойкая, устойчивая к ультрафиолетовому излучению, невпитывающая, малоплотная, экономичная, сжимаемая пена, которая обеспечивает увеличенный срок службы как для внутренних, так и для наружных работ.

ПРОБКОВЫЙ КОМПЕНСАТОР изготавливается из чистой, отборной, гранулированной пробки, связанной фенольной смолой. Он очень эластичен, сжимается без экструзии и восстанавливается до 95% своей первоначальной толщины после 50% сжатия.

САМОВАСШИРЯЮЩИЙСЯ ПРОБКОВЫЙ ШВОВ формируется и сжимается под действием тепла и давления, что позволяет расшириться до 140% первоначальной толщины после установки, что позволяет наполнителю компенсировать усадку бетона. Нормальные условия влажности после установки активируют свойства саморасширения пробки. Продукт может быть разрезан на строительной площадке до нужного размера.

Пластиковые материалы для компенсаторов

SPEED-E-JOINT _® , DECK-O-JOINT _® , SNAP CAP _® , KEYWAY _™

SPEED-E-JOINT
Preformed Contraction Joint
SPEED-E-JOINT состоит из двух цельных частей, предварительно собранных для удобства обращения и установки.

SPEED-E-JOINT предлагает идеальное решение для борьбы с трещинами в бетоне. Это жесткое предварительно сформированное усадочное соединение, которое образует прямолинейную трещину на поверхности бетонных плит и фиксируется в заполнителе непосредственно под поверхностью. SPEED-E-JOINT прочный, экономичный и устраняет потери при создании прямых линий. Это быстро и легко установить. Верхняя часть вытягивается после того, как соединение будет правильно размещено во влажном бетоне.

Доступны три варианта глубины: 1″, 1 ½” и 2″ (25,4 мм, 38,1 мм и 50,8 мм). Стандартная длина составляет 10 футов (3,05 м).

DECK-O-JOINT
Компенсатор из ПВХ
DECK-O-JOINT — это декоративный компенсатор для использования везде, где укладывается бетон. Он экономичный, долговечный и безотказный. DECK-O-JOINT устойчив к воздействию кислот, щелочей, хлора и т. д. Если опустить тонкий шланг, он останется ярким и чистым.

DECK-O-JOINT не деформируется и не деформируется во время нанесения. Он фиксируется в бетоне и приспосабливается к любому перемещению плиты. Эксклюзивная конструкция каналов DECK-O-JOINT предотвращает чрезмерное просачивание и повреждение водой. Цвета: Stone Grey, Desert Tan и Dura-White.

KEYWAY
Форма для шпунтового соединения из ПВХ
KEYWAY — это легкий, гибкий и простой способ формования шпоночного конструктивного соединения. KEYWAY устойчив к ударам и не деформируется. Он быстро снимается и может быть использован повторно или оставлен на месте.

SNAP-CAP
Заглушка для компенсатора
SNAP-CAP обеспечивает экономию времени и средств для формирования прямых, равномерных и свободных от мусора швов правильной конфигурации, готовых к герметизации. Верхняя часть SNAP-CAP вытягивается и может быть утилизирована. Открытые бетонные поверхности обеспечивают сбалансированное прилегание к сторонам. Он идеально подходит как для горизонтальных, так и для вертикальных бетонных проектов. SNAP-CAP доступен в четырех вариантах ширины, как показано в таблице на стр. 2.

• Узнайте больше о материалах для пластиковых компенсаторов.

Запросить дополнительную информацию

Чтобы связаться с местным представителем W. R. MEADOWS или для общей корреспонденции, нажмите здесь. Если вам нужна немедленная помощь, позвоните по телефону (800) 342-5976. Спасибо!

Найти дистрибьютора.0204

ВОЛОКОННЫЙ КОМПЕНСАТОР состоит из ячеистых волокон, надежно связанных друг с другом и равномерно пропитанных битумом для обеспечения долговечности. Где угодно…

Узнать больше

АСФАЛЬТОВЫЙ КОМПЕНСАТОР

АСФАЛЬТОВЫЙ КОМПЕНСАТОР – это «оригинальный» заполнитель компенсатора. Он состоит из смеси битумов и минеральных наполнителей…

Узнать больше

CERAMAR

CERAMAR представляет собой гибкий пенопластовый заполнитель для компенсационных швов, состоящий из уникальной синтетической пены из изомерных полимеров в очень…

Узнать больше

CERAMAR PRESSURE RELIEF

CERAMAR PRESSURE RELIEF — гибкий пенный заполнитель швов, состоящий из уникальной синтетической пены из изомерных полимеров в… эластичный, легкий, не оставляющий пятен полипропиленовый наполнитель для компенсационных швов с закрытыми порами. Это химически стойкий, устойчивый к ультрафиолетовому излучению,…

Узнать больше

КОНТРОЛЬНЫЕ ШВЫ

ВОЛОКОННЫЙ КОМПЕНСАТОР состоит из ячеистых волокон, надежно связанных друг с другом и равномерно пропитанных асфальтом для обеспечения долговечности.

Узнать больше

ГУБЧАТЫЙ РЕЗИНОВЫЙ КОМПЕНСАТОР

Узнать больше

REZI-WELD FLEX

REZI-WELD FLEX — это серая, двухкомпонентная, текучая консистенция, высококачественная, нечувствительная к влаге эпоксидная шпатлевка для швов. После отверждения становится полужестким, с…

Узнать больше

ПЛАСТИКОВЫЕ СОЕДИНИТЕЛЬНЫЕ МАТЕРИАЛЫ

SPEED-E-JOINT состоит из двух цельных частей, предварительно собранных для удобства обращения и установки. SPEED-E-JOINT предлагает идеальное решение…

Узнать больше

FIBER LITE

FIBER LITE — это уникальный легкий формовочный материал и компенсатор.

ТИП	СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ	ТОЛЩИНА ШИРИНА*	ПЛИТА ШИРИНА	СТАНДАРТ ДЛИНА
АСФАЛЬТ	•ASTM D 994 •ФЕДЕРАЛЬНАЯ СПЕЦИФИКАЦИЯ HH-F-341 F •AASHTO M 33 •СПЕЦИФИКАЦИЯ FAA Пункт P-610-2. 7	1/4″ (6,35 мм) 3/8″ (9,53 мм) 1/2″ (12,7 мм) 3/4″ (19,05 мм) 1″ (25,4 мм)	36 дюймов (914,4 мм)	5 футов (1,52 м) 6 футов (1,83 м) 10 футов (3,05 м)
ВОЛОКНО	• ASTM D 1751 • AASHTO M 213 • СПЕЦИФИКАЦИЯ FAA, пункт P-610-2.7 • Инженерный корпус CRD-C • Федеральная спецификация HH-F-341 F, тип I	3/8″ (9,53 мм) 1/2″ (12,7 мм) 3/4″ (190,05 мм) 1″ (25,4 мм)	36″, 48″ (914,4 мм, 1,22 м)	10 футов (3,05 м) Также доступно 5 футов, 6 футов, 12 футов (1,5, 1,83, 3,66 м)
КЕРАМАР	• ASTM D 1752, разделы с 5. 1 по 5.4 с измененным требованием сжатия до 10 фунтов на кв. дюйм (7,03 г/мм²) минимум и 25 фунтов на кв. дюйм (17,58 г/мм²) максимум ▪ ASTM D 5249, тип 2 ▪ АСТМ Д 7174-05	1/4″ (6,35 мм) 3/8″ (9,53 мм) 1/2″ (12,7 мм) 3/4″ (19,05 мм) 1″ (25,4 мм)	48″ (1,22 м)	10 футов (3,05 м)
ГУБКА РЕЗИНА	• ASTM D 1752, тип I • ФЕДЕРАЛЬНЫЕ СПЕЦИФИКАЦИИ HH-F-341 F, ТИП II, класс A • AASHTO M 153, тип I • СПЕЦИФИКАЦИЯ FAA, пункт P-610-2.7 • Корпус инженеров CRD-C 509, Тип I	1/4″ (6,35 мм) 3/8″ (9,53 мм) 1/2″ (12,7 мм) 3/4″ (19,05 мм) 1″ (25,4 мм)	36″ (914,4 мм)	10 футов (3,05 м)
ПРОБКА	• ASTM D 1752, тип II • ФЕДЕРАЛЬНЫЕ СПЕЦИФИКАЦИИ HH-F-341 F, ТИП II, класс B • AASHTO M 153, тип II • СПЕЦИФИКАЦИЯ FAA, пункт P-610-2. 7 • Корпус инженеров CRD-C 509, Тип II	1/4″ (6,35 мм) 3/8″ (9,53 мм) 1/2″ (12,7 мм) 3/4″ (19,05 мм) 1″ (25,4 мм)	36″ (914,4 мм)	10 футов (3,05 м)
САМОНАСШИРЯЮЩАЯСЯ ПРОБКА	• ASTM D 1752, тип III • ФЕДЕРАЛЬНЫЕ СПЕЦИФИКАЦИИ HH-F-341 F, ТИП II, класс C • AASHTO M 153, тип III • СПЕЦИФИКАЦИЯ FAA, пункт P-610-2.7 • Корпус инженеров CRD-C 509, Тип III	1/2″ (12,7 мм) 3/4″ (19,05 мм) 1″ (25,4 мм)	24″ (610 мм)	3′ (0,91 м)
X-FOAM	• ASTM D8139-17 • ASTM D1751	1/2″ (12,7 мм)	3″, 3,5″, 4″, 6″, 8″ (76,2, 88,9, 101,6, 152,4, 203,2 мм)	5 футов, 10 футов (1,5, 3,05 м)
