Деформационные швы в отмостке нормы: Температурные швы в отмостке: устройство, чем заделать, герметик

Как правильно выполнить и заделать температурные швы в отмостке

Виды деформационных швов в конструкции отмостки

На основание дома и прицоколькую дорожку действуют силы разного происхождения, поэтому швы в отмостке могут быть различных видов и зависеть от:

• климатических условий местности;
• применяемых стройматериалов;
• характеристик почвы.

Усадочные швы

Бетонное покрытие сохнет неравномерно и в его центральной части высота получается немного меньше. Этот перекос вызывает появление в стяжке трещин.

Источник фото: stroyfora.ru

При строительстве отмостки, чтобы избежать разрушения ее структуры, используют разрезы, выполняемые специальным швонарезчиком, либо путем укладки реек на глубину, равную трети высоты покрытия. После их демонтажа, образовавшиеся пустоты нивелируют разрушительное напряжение на поверхности покрытия.

Температурные

Существенные температурные перепады ведут к сжатию или расширению бетона. Во избежание разрушения стяжки, во всех железобетонных элементах, кроме фундамента, формируются температурные швы в отмостке посредством укладки демпферной ленты между стенкой здания.

Осадочные

Эти компенсационные швы делят отмостку на отдельные части. Подобная структура поверхности исключает разрушение в случае осадки строения из-за неоднородного грунта и разного веса элементов.

Монтаж профиля выполняют при обустройстве гидроизоляции.

Сейсмические

Источник фото: betonzavod-info.com
Используются только в регионах с высокой сейсмичностью, придавая конструкции стяжки необходимую подвижность.

Требования СНиП

Согласно СНиП от 2.02.01 83, очень часто определяющегося как СНиП на отмостку, имеющего общие поправки касательно монтажа основания строительных объектов, объединяя показатели по деформации, влияние подземных вод и другое. Руководствоваться СНиП от 2.02.01 83 стоит для расчетов плана и соблюдения некоторых норм относительно почв и т. д. Но определенные показатели этот документ не учитывает, поэтому советовать его как главный и единственный не стоит.

В соответствии с III-10-75 СНиП отмостка здания должна очень близко примыкать к стене дома по всему периметру. От 1% до 10% должен выполняться уклон данных конструкций. В труднодоступных для приборов местах, в базовой части данного строительного элемента стоит проводить вручную уплотнение, чтобы исчезли следы от ударов и используемый материал перестал иметь подвижки.

Внешняя часть данных строительных элементов в границах прямолинейных территорий не должна включать кривые участки больше, чем 10 мм в горизонтальном и вертикальном направлении. Важно, чтобы бетон, заливаемый для данных конструкций, отвечал всем требованиям материала, используемого для строительства дорожных конструкций. Нормы, предъявляемые к устройству отмосток, указываются в документах ГОСТ 9128-97 и ГОСТ 7473-94.

Нюансы закладки компенсационных швов

Необходимое количество швов под силу вычислить только опытному геодезисту.

Средние нормы расстояния между швами:

• 60 см – для деревянных построек;
• 15 см – для кирпичных зданий.

Подбор тепло- и гидроизоляции для фундаментного основания выполняется в зависимости от его типа: для плиточных рекомендуют просмоленную паклю, для ленточных – отдельные изоляционные слои.

Возведение прицокольной конструкции предусматривает применение деревянных реек, пазы от которых заливают битумом.

Чем заполняют швы отмостки

Материалы для заполнения швов характеризуются упругостью, пластичностью, сжимаемостью с моментальным восстановлением изначальной формы.

Демпферная лента

Способна предотвратить трещины в стяжке при ее высыхании, компенсируя нагрузку от прилегающих строительных конструкций.

Уплотнительный шнур

Выпускается из вспененного полиэтилена. Делится на сплошной тип и в виде трубы. Его диаметр должен на 1/4 превышать ширину шва.

Мастики и герметики

Современные герметизирующие средства делятся на:

• акриловые;
• силиконовые;
• полиуретановые.

Они могут быть 1-компонентными – полностью готовыми к применению, либо 2-компонентными – готовятся путем соединения ингредиентов перед нанесением.

Мастики зачастую применяются для герметизации деформационных щелей извне и наносятся на предварительно уложенный демпфирующий материал.

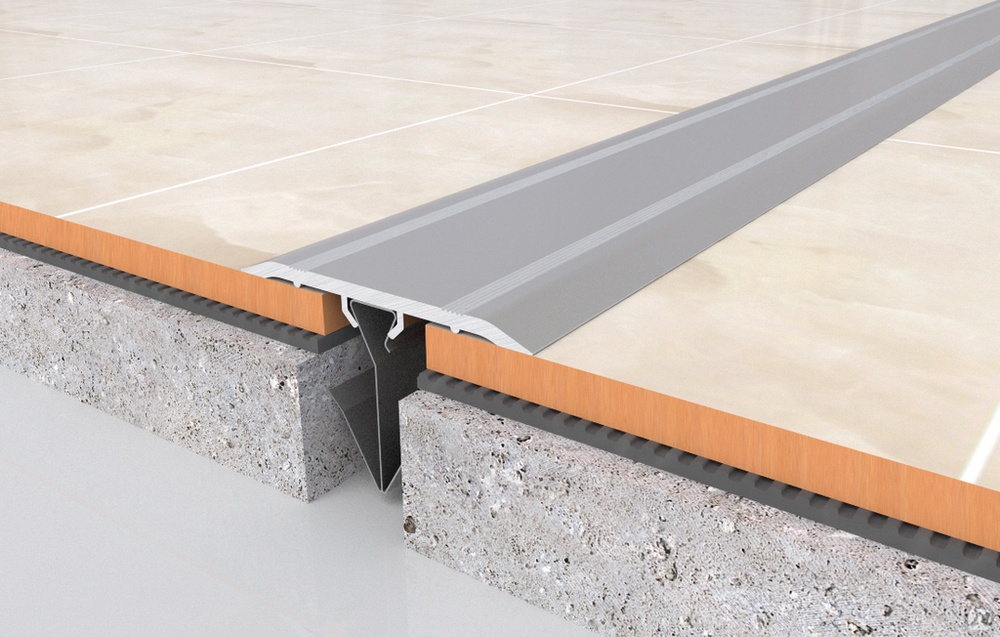

Профили

Имеют всевозможные размеры и конфигурации. Выполняются из резины, пластика, металла или их комбинаций. Некоторые модели устанавливаются при заливке раствора, другие монтируются в паз после застывания основы.

LiveInternetLiveInternet

• Регистрация
• Вход

—Рубрики

• автомобиль (19)
• бисер (542)
• украшения (21)
• вышивка крестом (8115)
• Gorjuss Fox Gloves (5)
• Neocraft (28)
• NIMUЁ (73)
• алфавит (79)
• ангелы, феи, эльфы (423)
• бабочки (147)
• барджелло (24)
• бискорню (14)
• блекворк (100)
• валентинки (171)
• веночек (51)
• восток (37)
• времена года (113)
• городской пейзаж (18)
• дамское (603)
• дачное (183)
• деревья (46)
• детское (518)
• дома и домики (1101)
• животные (307)
• журналы (216)
• зайцы (1)
• ирисы (10)
• кошки (267)
• кролики (1)
• кухня (133)
• люди (140)
• маки (9)
• миниатюры (674)
• мишки (61)
• монохром (366)
• МТСА, петит (9)
• мыши (5)
• натюрморт (75)
• новогодний сапожок (2)
• новый год (876)
• окна (43)
• открытки (482)
• очешник (160)
• пасха (212)
• пейзаж (221)
• петухи и куры (84)
• пледы, скатерти, салфетки (36)
• подушки (33)
• птицы (441)
• разное (60)
• розы (228)
• Сара Кей (1)
• свадьба (24)
• сельский пейзаж (17)
• символ года (137)
• собаки (5)
• совы (56)
• сумочки (34)
• сэмплер (41)
• танцы, музыка (14)
• техника вышивки (30)
• уголки, бордюры (70)
• узоры (48)
• фрукты, ягоды (47)
• цветы (1233)
• чайное (151)
• часы (22)
• вязание (254)
• узоры (53)
• дача (1278)
• гортензия (3)
• декоративные кустарники (45)
• идеи для дачи (367)
• комнатные цветы (42)
• огород (247)
• помошники сада-огорода (74)
• розы (86)
• строительство и ремонт (58)
• фрукты, ягоды (104)
• хвойники (22)
• цветы (306)
• декупаж (1760)
• декор бутылок (16)
• картинки для декупажа (852)
• техника декупажа (287)
• ЖЗЛ (204)
• актеры (8)
• Царская семья (104)
• животные (1)
• здоровье (377)
• красота (8)
• лекарственные травы (38)
• игры (18)
• интересные факты (51)
• история (93)
• личности (54)
• картины и картинки (25)
• книги (16)
• компьютер (75)
• кулинария (388)
• 2-е блюдо (16)
• выпечка (107)
• десерты (84)
• заготовки (28)
• из мяса (14)
• из рыбы (20)
• имбирь (13)
• мультиварка (6)
• напитки (43)
• овощи (3)
• пасха, куличи (5)
• пикник (5)
• салаты (51)
• хлеб (5)
• мудрые мысли (6)
• музыка (157)
• авторская песня (17)
• джаз (10)
• зарубежная эстрада (24)
• инструментальная (19)
• классика (2)
• песни (34)
• ретро (10)
• романс (23)
• танцы (2)
• шансон (19)
• мультфильмы (23)
• новый год (303)
• пасха (149)
• полезные советы (38)
• религия (119)
• Владимирская область (3)
• иконы (5)
• иконы (2)
• монастыри (28)
• рисование (8)
• рукоделие (695)
• батик (4)
• витраж (10)
• вытынанки (4)
• вязание крючком (47)
• вязание спицами (45)
• глина (8)
• игрушки (103)
• из бумаги (57)
• из бутылок (6)
• квиллинг (12)
• кофейные страсти (4)
• лепка (22)
• мишки тедди (3)
• мыловарение (11)
• очумелые ручки (86)
• тильды (9)
• фетр (26)
• фоамиран (183)
• цветы (31)
• спектакли (7)
• старые открытки (366)
• города (5)
• дамское (21)
• дети (41)
• Елизавета Бём (3)
• животные (4)
• кошки (3)
• люди (10)
• Москва (12)
• пейзаж (3)
• праздники (86)
• собаки (1)
• цветы (17)
• стихи (48)
• тесты (5)
• Удивительные миры (31)
• путешествия (12)
• С-Петербург (13)
• фильмы (70)
• цветы (21)
• шью сама (241)
• энциклопедии (11)

—Музыка

• Все (1)

—Поиск по дневнику

—Подписка по e-mail

—Постоянные читатели

• Все (460)

—Сообщества

—Статистика

Заполнение швов

После окончательного затвердевания бетона, рейки удаляют и приступают к заделке щелей. С этой целью используются вышеперечисленные ленты и герметизирующие средства.

В промышленности при заполнении деформационных пазов применяется гибкий пластифицированный поливинилхлоридный шнур. Он выпускается длиной до 500 м при ширине порядка 6 мм.

Заполнение щелей герметиками можно выполнять только спустя 3 месяца после их формирования, а шнур следует уложить в течение 1-ой недели.

Размеры демпферных лент

Наиболее распространена краевая демпферная лента толщиной 8 мм и 10 мм, но может быть 2-3-5 мм. В малых помещениях обычно рекомендуют применять восьми миллиметровую, в комнатах побольше лучше ставить толщиной 10 мм.

Ширина демпферной краевой ленты — от 6-8 см до 20 см, но чаще всего в продаже есть 10-15 см. Как правило, такая ширина избыточная. При установке ее крепят на всю высоту, после излишки обрезают в уровень с чистовой отделкой пола. Некоторые производители для удобства делают несколько отрывных линий. Продается в рулонах различной длины: минимальная длина — 10 метров, максимальная 100 или 150 метров.

Изоляция швов

Вода под отмостку проникать не должна, иначе последняя будет лишь декорацией.

Метод гидроизоляции выбирается с учетом количества осадков, предельной деформационной нагрузки и характера разрезов.

Зачастую на практике припеняют такие варианты:

• полимерное уплотнение;
• гернитовый жгут;
• гидпрокладка;
• профильные конструкции.

Самый дорогой способ – установка уплотнителя из вспененного полиэтилена. Материал легко сжимается и имеет высокую эластичность.

Применение гидропрокладки на основе полимера обеспечивает качественную герметизацию, эластичность и прочность. Она без труда монтируется и служит длительное время.

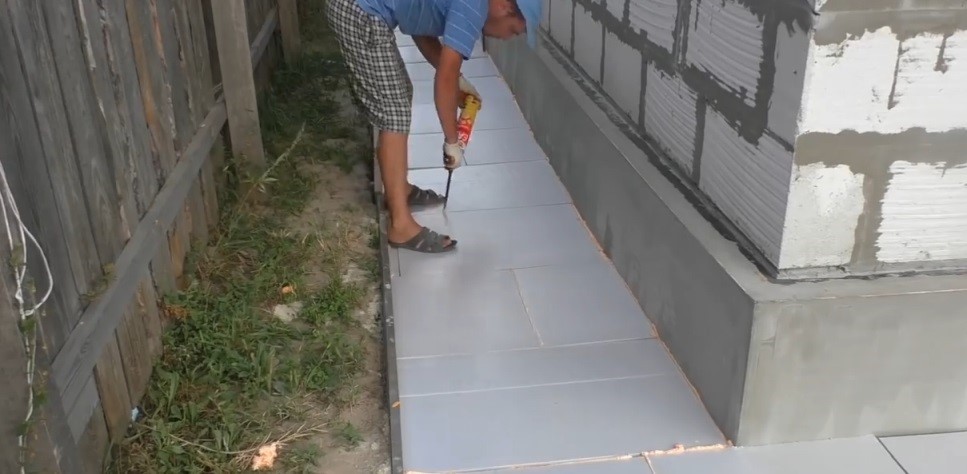

Какой выбрать герметик

Устранить трещины бетонной отмостки изнутри здания можно смесью на базе силикона. Снаружи применяются только высокопрочные составы.

Для подвижных швов важна устойчивость к осадкам, ультрафиолету, эластичность и хорошая адгезия. Для неподвижных – устойчивость к температурным колебаниям, морозостойкость и хорошее сцепление.

Спустя время герметик не должен смещаться. Чтобы заделать температурные швы в отмостке, созданные между фундаментом здания, можно использовать силан-модифицированные препараты, которые не теряют своих свойств на жаре и морозе.

Советы профессионалов

1. При заливке бетона не забывайте, что отмостка должна иметь наклон от здания в сторону грунта. Для бетонного покрытия хватит ската величиной в 3º. Для его создания следует выставить рейки деформационных швов под соответствующим углом.
2. Для увеличения надежности отмостки ее можно гидроизолировать. Для этого на подстилающей подушке можно расстелить плотную полиэтиленовую пленку либо рубероид. Их полотнища нужно укладывать друг на друга с нахлестом.
3. В жаркую погоду застывающий бетон из-за стремительного испарения влаги может растрескаться. Поэтому его надо укрыть мешковиной либо полиэтиленовой пленкой. Она должна лежать на покрытии, пока покрытие не высохнет.

Утепленная отмостка

Если участок расположен в местности с грунтом, подверженным морозному пучению, то отмостку нужно будет теплоизолировать. При этом соответствующий материал должен быть влагостойким, плотным и прочным. Под эти определения подходит ЭППС (экструдированный пенополистирол). Для отмостки необходимо использовать материал толщиной 5-10 сантиметров, исходя из климата вашего региона.

Плиты экструдированного пенополистерола не обладают устойчивостью к точечным нагрузкам. Исходя из этого, материал надо укладывать не под подстилающую подушку, а под бетонный раствор.

Отмостку по периметру дома можно сделать самостоятельно. В этом нет ничего особо сложного. Главное тут — соблюдать правила, делать все аккуратно и без ошибок. В этом случае фундамент, подвал или цоколь вашего дома будут надежно защищены от влаги.

Ознакомьтесь с видео, которое завершает статью. В нем вы найдете дополнительную информацию о том, как сделать отмостку вокруг дома:

Чтобы дом простоял долго, нужно соблюдать технологии в строительстве. На заключительном этапе возведения здания для защиты фундамента делается отмостка. Поверхностные дождевые и талые воды не проникают к основанию сооружения. Трава не растет вплотную к стенам, дополнительно не удерживает влагу. Для увеличения срока службы отмостка должна быть выполнена правильно.

Вывод

Чтобы прицокольная конструкция прослужила длительное время и надежно защищала основание дома, в ней необходимо предусмотреть разного рода швы, в зависимости от типа грунта, используемых стройматериалов и климатических условий.

С целью заделки отверстий применяются высококачественные современные герметики, огромный ассортимент которых позволяет подобрать наиболее подходящий вариант для каждой конкретной ситуации с учетом всех нюансов строительства.

Грамотно выполненные температурные швы не допускают впоследствии разрушения конструкции отмостки, значительно продлевая период ее эксплуатации.

Как не допустить появление дефектов

Если при строительстве отмосток вы учитываете ширину свесов крыши и структуру грунта, то в процессе эксплуатации дефекты в будущем вряд ли будут возникать. Ширина бетонируемой или асфальтной полосы, либо тротуара из плитки должна быть шире карниза, если почва обычная. Если здание строится на неустойчивых грунтах, то ширина ее должна быть больше, чем 1 м.

Если в ваших планах возводить здание с гидроизоляцией, то следует следить во время эксплуатации за возможными повреждениями конструкции. Чтобы не появились дефекты отмостки здания, специалисты рекомендуют вывести гидроизоляцию на необходимый уровень – край конструкции.

Конечно, строительство любых объектов должно вестись соответственно с данными нормативных документов. Чтобы не произошло проседания конструкции, ее следует выполнить водонепроницаемой. Если грунт, на котором строится дом, по своим свойствам может проседать, то полоса из бетона, асфальта или тротуарной плитки должна быть не менее 2 метров.

Также, чтобы не допустить появлению дефектов во время эксплуатации данной конструкции важно выполнить армирование с использованием металлической сетки. В частности, это играют большую роль при возведении сооружений на пучинистых грунтах.

допустимые нормы и дополнительные технические решения

Содержание

1. Что представляет собой данный строительный элемент?
2. Требования СНиП
3. Деформационные швы в конструкции
4. Компенсационные швы в конструкции
5. Как не допустить появление дефектов
6. Нормы проектирования строительного элемента

Требования монтажа всех строительных объектов, в частности отмостки, контролируются множеством нормативных общепринятых документов, в которых указывается ряд правил и особенностей. Если в ваших планах выполнить все соответственно с имеющимися требованиями, то нужно соблюсти их все, это: ширина отмостки по госту, высота, угол наклона конструкции и многое другое.

Данный элемент выполняет немаленькую роль в долговечности и комфортной эксплуатации самого здания, препятствует попаданию воды в структуру фундамента. Он служит преградой от попадания паводковых и дождевых вод около дома, не допускает проседание фундамента, является украшением, играет роль особого тротуара по периметру дома.

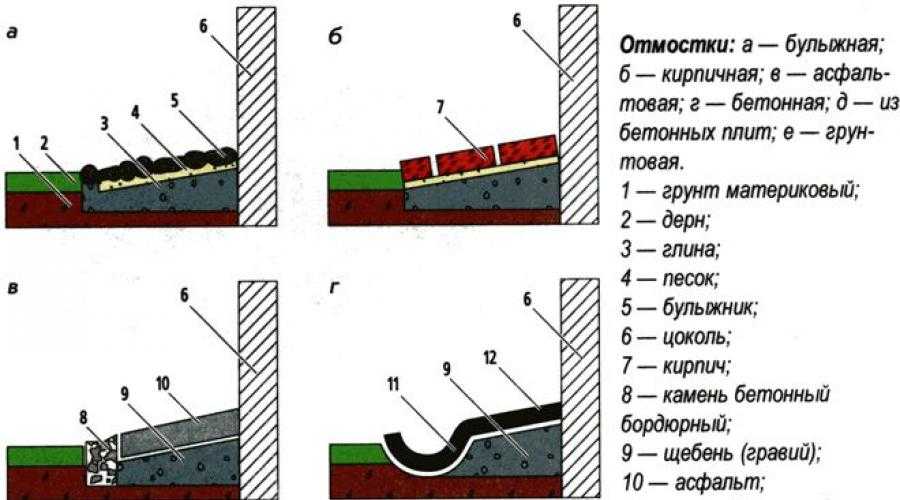

Что представляет собой данный строительный элемент?

Многие до сих пор не знают, что такое отмостка здания. Это полоса из бетона, асфальта и тротуарной плитки вокруг дома. Согласно строительным нормам и правилам она обязательно должна устраиваться, так как служит преградой от попадания в структуру фундамента воды, что в свою очередь может нанести большой вред. Выполняется данный элемент из водонепроницаемого материала вокруг всего здания. Ширина его должна быть не меньше 70 см и обязательно должна быть устроена от стены дома на внешнюю сторону. Вообще этот размер зависит от структуры почвы и длины свесов карнизов. Помимо главной функции – беречь фундамент от воды, отмостка может играть роль пешеходной зоны.

Также присутствие данного элемента дает возможность поддерживать в чистоте лицевую часть здания. Вода, стекающая с крыш, ударяется о землю, тем самым разбрызгивая компоненты по стенам. Картина после этого, конечно, неприглядная, а монтаж полоски по периметру из бетона, асфальта и тротуарной плитки не допускает этого.

Намного больше неприятностей приносит то, что, если нет отмостки у здания, построенного на пучинистых грунтах. Зимой почва, пропитанная водой, вспучивается неравномерно, что плохо влияет на фундамент. В таком случае на площадке по периметру выполняют утепление. Также немалую роль играет данная составляющая, если дом построен на мелкозаглубленном фундаменте. Поскольку подошва его размещается близко к поверхности, то здесь еще легче достигается водой глубина заложения основания. Стоит сказать, что возведение отмостки для любых сооружений, с различными фундаментами обязательно.

Требования СНиП

Согласно СНиП от 2.02.01 83, очень часто определяющегося как СНиП на отмостку, имеющего общие поправки касательно монтажа основания строительных объектов, объединяя показатели по деформации, влияние подземных вод и другое. Руководствоваться СНиП от 2.02.01 83 стоит для расчетов плана и соблюдения некоторых норм относительно почв и т.д. Но определенные показатели этот документ не учитывает, поэтому советовать его как главный и единственный не стоит.

В соответствии с III-10-75 СНиП отмостка здания должна очень близко примыкать к стене дома по всему периметру. От 1% до 10% должен выполняться уклон данных конструкций. В труднодоступных для приборов местах, в базовой части данного строительного элемента стоит проводить вручную уплотнение, чтобы исчезли следы от ударов и используемый материал перестал иметь подвижки.

Внешняя часть данных строительных элементов в границах прямолинейных территорий не должна включать кривые участки больше, чем 10 мм в горизонтальном и вертикальном направлении. Важно, чтобы бетон, заливаемый для данных конструкций, отвечал всем требованиям материала, используемого для строительства дорожных конструкций. Нормы, предъявляемые к устройству отмосток, указываются в документах ГОСТ 9128-97 и ГОСТ 7473-94.

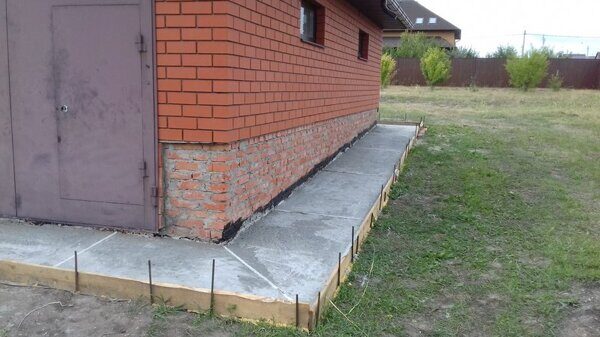

Деформационные швы в конструкции

Данный строительный элемент с помощью деформационных швов делят на части. В зимний период времени, когда температура опускается ниже нуля, начинают работать силы пучения и цельную конструкцию может порвать на части. Когда устроены деформационные швы, этого не должно случиться. Устанавливать их следует на расстоянии каждых 1.7-2 метров. Выполнять такие швы можно при помощи правила и уровня, можно применять также стекло, фанеру или доски. Деформационные швы обязательно стоит делать в углах этого строительного элемента.

Чтобы их выполнить, следует взять строительный уровень, один из концов положить на применяемую опалубку, второй подвести к поверхности фундамента и сделать отметку карандашом горизонт. А поскольку требуется выполнить незначительный уклон и выставить уровень данного шва, то стоит добавить 3 см вверх к отметке горизонт на фундаменте. Второй конец нужно уложить близко к верхнему углу опалубки.

Деформационные швы в отмостке следует делать на бетонной смеси. Выполнить заливу тонкой полоски бетона в пределах опалубки по краям, вставить по отметке на фундаменте маяк. Важно, чтобы маяк выходил из бетона на высоту 5 см. Благодаря использованию герметиков в деформационных швах можно продлить срок службы данного строительного элемента.

Компенсационные швы в конструкции

Устройство отмостков также должно включать в себя компенсационные швы в двух направлениях. Самая большая ошибка установки данных составляющих — это их отсутствие. Компенсационные швы нужны тогда, когда полоса создается из бетонной смеси или асфальта. Во время перепадов температур происходит движение грунта. В случае, когда строительный элемент крепко связан с цоколем дома, то еще в начале его эксплуатации, после первой зимы, между этим элементом и стеной здания появляется щель, которая приносит неприятности – в нее заходит вода, что приводит к негативным последствиям.

Чтобы не допустить такие явления, стоит выполнять отмостку вместе с компенсационным швом, примерно 1-2 см, применяя битум, рубероид или герметик. Если в здании уже имеется гидроизоляция фундамента, то ее применяют в роли компенсационного шва и поднимают до крайнего уровня строительного элемента. Кроме того, важно сделать данный надрез поперек конструкции из бетонной смеси по периметру дома через каждые 2-2.5 метра.

Сделать компенсационный шов в отмостке можно при помощи доски, толщина которой равна 10-20 мм, пропитанной обработанной разогретым битумом и септиком. Ее устанавливают на ребро в свежезалитый бетон.

Как не допустить появление дефектов

Если при строительстве отмосток вы учитываете ширину свесов крыши и структуру грунта, то в процессе эксплуатации дефекты в будущем вряд ли будут возникать. Ширина бетонируемой или асфальтной полосы, либо тротуара из плитки должна быть шире карниза, если почва обычная. Если здание строится на неустойчивых грунтах, то ширина ее должна быть больше, чем 1 м.

Если в ваших планах возводить здание с гидроизоляцией, то следует следить во время эксплуатации за возможными повреждениями конструкции. Чтобы не появились дефекты отмостки здания, специалисты рекомендуют вывести гидроизоляцию на необходимый уровень – край конструкции.

Конечно, строительство любых объектов должно вестись соответственно с данными нормативных документов. Чтобы не произошло проседания конструкции, ее следует выполнить водонепроницаемой. Если грунт, на котором строится дом, по своим свойствам может проседать, то полоса из бетона, асфальта или тротуарной плитки должна быть не менее 2 метров.

Также, чтобы не допустить появлению дефектов во время эксплуатации данной конструкции важно выполнить армирование с использованием металлической сетки. В частности, это играют большую роль при возведении сооружений на пучинистых грунтах.

Нормы проектирования строительного элемента

Есть множество особенностей, которые следует учитывать при сооружении строительных конструкций, однако среди большого количества требований предлагаем вам выделить основное. Отмостка включает следующие нормы проектирования:

• конструкция должна включать уклон на внешнюю сторону здания. Это дает возможность отводить воду от фундамента. Угол уклона должен быть не меньше 1.5 градуса;
• между стеной дома и отмосткой должен быть оставлен зазор 10-20 мм, куда насыпают песок или заливают герметик;
• согласно СНиП 2.02.01 83 полоса данного строительного элемента должна на грунте I типа иметь ширину от 1.5 м, на грунте II типа – 2 м;
• если данный элемент служит одновременно и пешеходной территорией, то важно брать во внимание требования гэсн 31.01.025;
• высота цоколя зависит от материала, используемого для строительства данной конструкции. Если это бетон или брусчатка, то показатель должен быть больше 0.5 м. Если применяется щебень и гравий, то показатель должна быть 0.3 м.

Также некоторые задаются вопросом: можно ли делать отмостку зимой? Специалисты говорят о том, что заниматься данной процедурой можно и в холодный период года, но при этом важно соблюдать некоторые требования.

Статья подготовлена специально для RemontStep.ru.

Глоссарий — Компенсаторы DME

ГлоссарийAustin Power2019-11-03T16:35:31-08:00

A

Истирание: Внешнее повреждение, вызванное трением о посторонний предмет.

Активная длина (активная длина): Часть гибкой части сустава, которая может свободно двигаться.

Максимально допустимое рабочее давление: Давление, вызывающее необратимую деформацию. При внутреннем давлении это уменьшается за счет склонности к извиванию.

Якорь: Конечная точка или фиксированная точка, из которой происходит направленное движение.

Угловое перемещение: Движение, которое происходит, когда один фланец компенсатора перемещается в непараллельное положение с другим фланцем. Такое движение измеряется в градусах.

Узлы: Комбинация двух или более компонентов, одним из которых является сильфон, а другим — фитинг или вал.

Осевое сжатие: Размерное укорочение компенсатора параллельно его продольной оси. Такое смещение измеряется в дюймах или миллиметрах и обычно вызывается тепловым расширением трубопроводных систем.

Осевое расширение: Увеличение размеров компенсатора параллельно его продольной оси, обычно вызванное тепловым расширением охлаждаемой трубопроводной системы. (например, охлажденная вода или криогенная среда)

Осевое перемещение: Сжатие или удлинение компенсатора вдоль его продольной оси.

B

Сильфон: Та часть компенсатора, которая компенсирует движение компенсатора. Гибкая часть компенсатора, состоящая из одной или нескольких гофр/гофр, обычно включающая манжеты на каждом конце для крепления к концевым фитингам.

Сильфоны, формованные гидравлическим способом: Сильфоны, обычно изготавливаемые путем приложения гидравлического давления внутри трубы, образуя гофры внутри сжимающих штампов. (См. Гидравлическое формование)

Сильфоны, формованные механическим способом: Сильфоны, сформированные на трубе путем расширения и/или вращения инструментов для каждого последующего витка. (См. Механическое формование)

Сильфон, сварной: Сильфон, изготовленный путем соединения попеременно внешних и внутренних краев ряда гибких дисков, обычно дуговой сваркой в ​​среде инертного газа.

Бериллий Медь: Этот материал обладает большей прочностью, чем латунь и бронза, и обладает превосходным потенциалом длительного усталостного ресурса. Материал также имеет минимальные характеристики гистерезиса и дрейфа при использовании в качестве управляющего элемента.

Глухой конец: Закрытые концы бесшовной тянутой трубы, которая является составной частью гидравлически сформированного сильфона. Диск можно приварить к концу трубы, чтобы получить тот же эффект.

Латунь: Стандартный сплав с низким содержанием латуни, композит 80% меди и 20% цинка, сочетающий в себе низкую стоимость и устойчивость к коррозии под напряжением. Подходит для температур до 450°F.

Бронза : Марка A Фосфористая бронза обладает большей устойчивостью к коррозии под напряжением и имеет преимущество перед латунью в паровой и водной среде. Полезен при температурах до 450°F.

Схема отверстий под болты или схема сверления: Систематическое расположение отверстий под болты во фланцах воздуховодов и фланцах компенсаторов, где соединение должно быть прикручено болтами к фланцам воздуховодов.

C

Зажимные стержни: То же, что и опорные стержни.

Компресс: Для укорачивания сильфона в осевом направлении.

Параллельные движения: Комбинация двух или более типов (аксиальных или боковых) движений.

Гофра: Одинарное формованное ребро сильфона. Включает желоб, гребень и боковую стенку.

Вопросы коррозии: Сильфоны обычно подвергаются воздействию тех же условий коррозии, что и узел, компонентом которого они являются. Относительно тонкие стенки сильфонов делают их уязвимыми, если не принять меры предосторожности. Выбор материала является ключом к предотвращению повреждения сильфона коррозионными элементами. Коррозионные области, вызывающие озабоченность, являются межкристаллитными, что связано с осаждением карбидов по границам зерен; точечная коррозия из-за воздействия агрессивных веществ, таких как галогениды и гипохориты; и коррозии под напряжением. Важно точно знать, в какой среде будет использоваться сильфон, чтобы определить подходящий материал.

Гофр: Один элемент сильфона гидравлического или механического формования.

Крышка/экран: Внешний защитный элемент, используемый для предотвращения повреждения сильфона в результате возможного неправильного обращения и предотвращения попадания посторонних предметов в гофры/гофры.

Наконечник манжеты: Плоская круглая поверхность, похожая на боковую стенку гофры, обрезанная по гребню. (также известный как обрезанный конец)

Горловина чашки: Цилиндрическое удлинение, обычно на уровне наружного диаметра или вблизи него. сильфона, соединенного боковой стенкой с корнем гофры. (также называемые вывернутыми концами)

Срок службы: Расчетный срок службы сильфона с точки зрения количества перемещений, которые он способен обеспечить при определенном давлении и температуре при полном ходе.

D

Прогиб: Движение на сжатие со свободной длины активный виток сильфона выдержит без заметных искажений.

Расчетная температура: Максимальная или наиболее опасная температура, ожидаемая при нормальной работе, не включая периоды ненормальной работы, вызванные отказом оборудования.

Расчетное давление/вакуум: Состояние давления или вакуума, существующее во время запуска и/или останова системы. Во время этой циклической фазы в системе могут возникать условия как давления, так и вакуума.

Двухсторонний компенсатор : Узел, состоящий из двух сильфонов, соединенных центральной катушкой трубы, с концевыми фитингами. Как правило, снабжен встроенным анкерным основанием, прикрепленным к центральному золотнику, и в этом случае каждая секция сильфона действует как единый компенсатор.

Схема сверления: Систематическое расположение отверстий под болты на прорезном фланце, к которому будет крепиться компенсатор.

E

Эффективная площадь: Площадь поперечного сечения, на которую действует приложенное давление для создания заданной тяги. Эффективная площадь примерно равна площади круга, лежащего посередине между витками внутреннего и внешнего диаметров.

Концевые фитинги: Компоненты компенсатора, используемые для присоединения соединения к системе трубопроводов. Как правило, стандартные фланцы, сварные концы или медные трубки.

Уравнительные или регулирующие кольца: Компонент некоторых гидроформованных соединений, используемый для усиления сильфона при более высоком внутреннем давлении и предназначенный для ограничения величины смещения на гофр. Материал зависит от условий проектирования компенсатора. (Не требуется для сварных соединений диафрагменного типа из-за их собственной конструкции контура)

Компенсатор: Полный узел, состоящий из одного или нескольких сильфонов, используемых для компенсации теплового смещения и/или механического смещения.

Excursion Temperature: Температура, которой может достичь система при отказе оборудования, например, отказе нагревателя воздуха. Максимальные температуры и продолжительность экскурсии должны определять температуру экскурсии.

Удлиненная шейка : Цилиндрическое удлинение, обычно около внутреннего диаметра. мехов.

F

Сборка в полевых условиях: Соединение, которое собирается на строительной площадке из-за его размера (слишком большое для транспортировки) или расположения проема, делает его более практичным для установки секциями.

Фланцы: Часть компенсатора, используемая для крепления компенсатора к системе. Может быть металлическим или из того же материала, что и сильфон.

Гибкий элемент: Часть компенсатора, воспринимающая движение.

Направление потока: Направление движения среды через систему.

Флаттер: Воздействие на корпус соединения, вызванное турбулентностью системных газов или вибрацией систем воздуховодов.

Сварка плавлением, фитинги: Сварка плавлением оказалась наиболее универсальным способом крепления фитингов к сильфонам. Автоматическое сварочное оборудование делает этот метод установки навесного оборудования одним из самых надежных, и при правильной конструкции фитинга сварку часто можно выполнять без добавления сварочного стержня или присадочного материала.

H

Hastelloy: Эти сплавы хорошо подходят для некоторых кислот и высококоррозионных материалов.

Шарнирное соединение: Узел, состоящий из одного или двух сильфонов, соединенных центральной секцией, с концевыми фитингами и шарнирами, используемый для направления углового движения в одной плоскости.

Гидравлическое формование: Под действием гидравлического давления труба расширяется наружу в набор продольно сжимающихся штампов, формирующих все извилины одновременно. Этот метод изготовления может использовать закрытый конец трубы для получения цельного глухого конца. Концы сильфона могут быть сформированы одновременно с формированием гофров путем выбора соответствующей оснастки. Гидравлическое формование обычно используется для крупносерийного производства и для сильфонов, требующих однородности. Время настройки гидравлических сильфонов больше, чем механических, поэтому затраты, как правило, выше, если требуется небольшое количество. Кроме того, если требуется новый инструмент, стоимость может быть значительно высокой, если она амортизируется по небольшому количеству сильфонов.

I

Инконель: Сплавы Инконель используются, когда требуется устойчивость к коррозии или номинальное давление. Для многих применений Inconel 625 LCF используется из-за его повышенных характеристик срока службы, а Inconel 718 — для специальных применений при высоких давлениях и/или температурах.

Внутренний вкладыш: Обычно внутренняя втулка из нержавеющей стали используется для снижения перепада давления, тепловых потерь и турбулентности потока.

Установка Лицевая сторона Расстояние: Расстояние между фланцами компенсатора после установки, когда система находится в холодном состоянии.

L

Боковое отклонение или боковое перемещение: Относительное смещение двух концов или компенсатора перпендикулярно его продольной оси. Смещение смещения обычно вызвано тепловым расширением трубопроводной системы и измеряется в дюймах или миллиметрах.

Боковое смещение: Расстояние смещения между двумя соседними фланцами или поверхностями воздуховода. Может быть из-за несоосности или из-за конструкции, чтобы компенсировать чрезмерное смещение в противоположном направлении во время езды на велосипеде.

Подъемные проушины: Подъемное устройство, которое крепится к металлической части компенсатора для транспортировки и установки в полевых условиях.

Ограничители: Устройство, используемое для предотвращения пересечения компенсатора.

Вкладыш (перегородка): A) Металлический экран, предназначенный для защиты компенсатора от абразивных частиц в газовом потоке, чтобы уменьшить флаттер, вызванный турбулентностью воздуха в газовом потоке, и в некоторых случаях может быть часть общей тепловой защиты. B) На круглом шланге или компенсаторе втулка, используемая для выравнивания внутреннего диаметра. сборки, когда скорость среды чрезмерна. (См. параметры скорости потока)

Live Length: Шаг, умноженный на количество активных сверток. Общая длина гибкого элемента. На универсальных линиях это включает центральную трубу или секцию трубы.

M

Изготовленная F/F компенсатора: Производственная ширина соединения, измеренная от поверхности фланца соединения до поверхности фланца. Соединение может быть установлено в проеме, который меньше, чем изготовленная F/F соединения, чтобы обеспечить осевое удлинение.

Максимальная расчетная температура: Максимальная температура, которой может достичь система при нормальных условиях эксплуатации. Не путать с экскурсионной температурой.

Механическая формовка: Это операция профилирования, при которой один виток создается с помощью инструментов, которые формируют желаемый профиль. Обычно формируется широкая неглубокая извилина, которая затем углубляется последовательными операциями прокатки. Металл утончается по мере углубления извилин. Начинать необходимо с трубок с очень равномерной толщиной стенок. Как правило, сильфоны гораздо большей длины могут быть изготовлены механическим формованием, чем это возможно с помощью гидравлического формования. Собственные производственные операции были разработаны для увеличения срока службы сильфонов заданной длины.

Несоосность: Несоосность между соседними поверхностями фланцев затвора или воздуховода во время сборки воздуховода.

Монель: Этот сплав особенно подходит для морской воды или соляных брызг. Это также хороший материал для трубопроводов горячей воды и пара, когда температура достигает 800°F.

Подвижки: Изменения размеров, которые компенсатор должен компенсировать, например, в результате теплового расширения или сжатия.

Многослойные сильфоны: Многослойные сильфоны изготавливаются путем телескопирования двух или более плотно прилегающих труб друг к другу перед формированием гофр. Это позволяет увеличить толщину стенки при сохранении более низкой жесткости пружины, чем у одностенной трубы.

N

Шейка: Конец сильфона, обрезанный таким образом, чтобы обеспечить возможность последующего крепления фитингов. Также называется тангенсом.

Номинальный размер: Приблизительный размер, используемый потому, что он более удобен или значим, чем реальный размер.

Неметаллический компенсатор: Компенсатор, в котором используется гибкий неметаллический материал чехла или сильфона для компенсации движений соединения.

O

Рабочее давление/вакуум: Состояние давления или вакуума, возникающее при нормальной работе. Это должно быть давление или вакуум, а не то и другое одновременно.

Рабочая температура: Температура, при которой система обычно работает в нормальных условиях.

Внешняя крышка: Внешняя крышка компенсатора для защиты сильфона в полевых условиях.

Общая длина: Общая длина сильфона, включая шейки или концы, или общая длина узла, включая сильфон и фитинги.

P

Шаг: Расстояние между гребнями двух соседних витков.

Слой: Индивидуальная толщина стенки. Многослойный — это описание сильфона, сделанного из трубок двух или более слоев.

Предварительно собранный шарнир: Комбинация металлического каркаса и сильфона, собранных на заводе в единый узел.

Предварительное сжатие: Сжатие деформационного шва (укорочение F/F) таким образом, чтобы в холодном положении шов имел заданную степень сжатия в шве. Целью предварительного сжатия является обеспечение неожиданного или дополнительного осевого растяжения.

Предустановка: Размер, на который отклоняются суставы, чтобы гарантировать желаемые движения. См. разделы «Боковое смещение» и «Производственное F/F».

Упор под давлением: Сила, создаваемая при сжатии сильфона. Можно рассчитать, умножив эффективную площадь сильфона на внутреннее давление.

Защитное транспортировочное покрытие: Материал внешнего покрытия, используемый для защиты компенсатора во время транспортировки и установки.

R

Сварка сопротивлением, фитинги: Сварка сопротивлением — это надежный метод крепления насадок, если концевые фитинги могут быть спроектированы с учетом процесса сварки. Сварные ленты используются для обеспечения надлежащего соотношения материала между соединяемыми поверхностями.

Результирующее движение: Чистый эффект одновременных движений.

S

Набор, постоянный: Степень растяжения или сжатия, остающаяся после полного расслабления внутреннего давления или нагрузки.

Уплотнительная прокладка: Прокладка, которая размещается между двумя соседними металлическими частями для создания газонепроницаемого соединения.

Транспортировочные хомуты или стержни: Распорки, расположенные между двумя фланцами компенсатора для предотвращения чрезмерного сжатия или деформации во время транспортировки и сборки соединения.

Серебряная пайка, фитинги: Узлы из нержавеющей стали и монеля часто припаиваются серебряной пайкой, если конструкция не допускает приваривания. Серебряная пайка обычно используется в бериллиево-медных узлах для термообработки узла сильфона после пайки.

Одинарный компенсатор: Одинарный сильфон в сборе с концевыми фитингами, рассчитанный на то, чтобы выдерживать все поперечное сечение трубопровода, в котором он установлен.

Мягкая пайка, Фитинги: Сильфоны из сплава латуни и бронзы обычно припаиваются к концевым фитингам при изготовлении узлов. Обычно используемая конструкция концов сильфона представляет собой чашеобразную шейку для механической прочности, а припой действует как уплотнение. Выбор подходящего флюса для этого типа сборки чрезвычайно важен для обеспечения отсутствия утечек в соединениях. Если рабочая температура выше 350°F, рекомендуется серебряная пайка сильфонов из сплава латуни и бронзы. Это повысит рабочую температуру до 450°F.

Жесткость пружины: Сила, необходимая для отклонения сильфона на заданное расстояние. Обычно указывается в фунтах на дюйм для осевых и боковых и в дюймах на фунт на градус для угловых.

Скручивание: Серьезное коробление или подобное искривление сильфона.

Нержавеющая сталь: Аустенитные нержавеющие стали обладают отличной коррозионной стойкостью, высокой прочностью и способностью работать при высоких рабочих температурах. 321, 316L и 304 являются стандартными материалами для сильфонов. Тип 321 обладает отличными сварочными свойствами. 316L обычно используется, когда требуется повышенная коррозионная стойкость.

T

Тепловые перемещения: Движения, создаваемые в системе трубопроводов тепловым расширением. Могут быть осевыми, боковыми или угловыми.

Стяжные тяги: Устройство, используемое для захвата всего давления сильфона во время работы. (См. Упор под давлением)

Вращение при кручении: Скручивание одного конца компенсатора по отношению к другому концу вокруг его продольной оси. Такое движение измеряется в градусах так же, как и угловое вращение. Следует соблюдать осторожность, чтобы предотвратить кручение через сильфон.

Перемещение / Перемещение: Изменение размеров, которое компенсатор должен компенсировать. Это может быть комбинация любого из следующего: осевое сжатие, осевое расширение, угловое вращение и/или боковое отклонение.

U

Универсальный компенсатор: Узел, состоящий из двух сильфонов, соединенных центральной секцией, с концевыми фитингами.

W

Толщина стенки: Толщина стенки исходной трубы, из которой изготовлен сильфон. Это общая толщина стенки многослойного сильфона.

Приварная лента: Тонкая полоса или лента, приваренная к внутренней или внешней стороне горловины сильфона для обеспечения дополнительной поддержки или получения более прочного металла для последующего приваривания к фитингам.

Сварные, фитинги: Сварка является самым прочным соединением, и если все сделано правильно, тепловое воздействие на сильфон незначительно или вообще отсутствует.

Сварочное покрывало: Огнеупорное покрывало, накладываемое на деформационный шов для защиты его от сварочных брызг во время сварочных работ.

Компенсационные швы для стадионов · Sika Emseal

Решения для компенсационных швов для стадионов – водонепроницаемость от фундамента до вестибюлей, стен, чаши для сидения и крыши.

Описание

• Двойной DSM
• Силиконовый покрытый на обоих лицах
• Простая установка в уникальных приложениях

Подробности

1/2 gvise 4045 (12–20045 (12-20045 (9045). Emseal)

Сиденье для стадиона

Description

• Joint face adhered
• Sound-dampening-nosing blockouts available
• Integral coverplate
• Non-invasively anchored

Details

2″ to 16″
(50 – 400mm)

100% Movement (+50%/-50%)

Описание

• 1 или 2 часа, встроенная огнестойкость (UL 2079)
• Встроенная накладка
• Неинвазивная анкеровка

Детали

100% Подвижность (+50%/-50%)

Описание

• 2 часа, встроенная огнестойкость (UL 2079)

Детали

до 4″
(12–100 мм)

Подвижность 100 % (+50 %/-50 %)

Описание

• Приклеенный торец

Детали

1/24″ макс.
(12–100 мм)

Подвижность 100 % (+50 %/-50 %)

Описание

• Блокировка смонтирована
• Крыльчатое уплотнение
• Ударопоглощающая накладка

Детали

1″  до 5-1/2″ макс.
(25–140 мм)

Вестибюль стадиона — цельная плита

Описание

• Приклеенный стык

Детали

Макс.
(12 – 100 мм)

100% Подвижность (+50%/-50%)

Описание

• 2 часа, встроенная огнестойкость (UL 2079)

Детали

100%Движение (+50%/-50%)

Описание

• СОЕДИНЕНИЕ СОЕДИНЕНИЯ
• Блок-заблокированные заблокированные звуки. до 16″
  (50 – 400 мм)

  100% Движение (+50%/-50%)

  Описание

  • 1 или 2 часа, встроенная огнестойкость (UL 2079)
  • Встроенная4 крышка4
  • Неинвазивная фиксация

  Подробности

  2 ″ до 10 ″
  (50-250 мм)

  100%Движение (+50%/-50%)

  Стадион.

  Гидроизоляционная мембрана настила
• Заводские термосварные переходы обеспечивают непрерывность уплотнения
• Дополнительные накладки

Детали

До 4,75 дюйма (120 мм)
макс. средний сустав

Движение зависит от модели

Description

• Watertight integration into buried waterproofing membranes
• Silicone coated, precompressed foam and integral aluminum spline, sealing assembly
• Integral coverplate

Details

up  to  16″
(400mm)
max. средний шов

Подвижность 100 % (+50 %/-50 %)

Описание

• Для разделенных плит, настилов plaza, настилов подиумов
• Встроенная огнестойкость до 2 часов
• Герметичная интеграция с гидроизоляционной мембраной настила

Детали

2″ до 10″
(50 – 250 мм)

100% Подвижность (+50%/-50%)

Описание Ideal for solids plazalab

Детали

до 4″
(100 мм)
макс. средний сустав

Подвижность 100 % (+50 %/-50 %)

Описание

• Для огнеупорных перекрытий, раздельных плит, настилов площадей, настилов подиумов
• 2-часовая встроенная огнестойкость
• Водонепроницаемая интеграция с настилом гидроизоляционная мембрана

Детали

до 4″
(100 мм)
макс. среднее соединение

Подвижность 100 % (+50 %/-50 %)

Сборные соединения и малые соединения

Описание

• Приклеенное торцевое соединение

Детали

от 1/2″ до 4″ макс.
(12-100 мм)

100%Движение (+50%/-50%)

Стены стадиона

Описание

• Primary Sealling
• R-Value
• Sound Attenuage
4443
• .

Детали

1/2″ до 10″
(12 – 250 мм)

100% Подвижность (+50%/-50%)

Описание

• Одинарная установка для герметизации44 навесной стены 9044 шва 9044 , сборный
• Подгоняется под толщину основания

Детали

От 1/2″ до 10″
(12–250 мм)

100% Подвижность (+50%/-50%)

Подвижность 100 % (+50 %/-50 %)

Описание

• Защита от взлома
• Водонепроницаемость и огнестойкость
• 2 часа, встроенная огнестойкость (UL 2079) )
• Герметизирует обе стороны соединения

Details

1/2″  to  6″
(12 – 150mm)

100% Movement (+50%/-50%)

Description

• Primary Seal
• R-Value
• Sound Attenuation
• 26 colors

Details

1/2″  to  10″
(12 – 250mm)

100% Movement (+50%/-50%)

Stadium Interior Floors

Description

• 1 or 2- Час, встроенная огнестойкость (UL 2079)
• Встроенная крышка
• Неинвазивно закрепленный

Подробности

2 ″ до 10 ″
(50-250 мм)

100%Движение (+50%/-50%)

Описание

Solid Aluminum
.
