Цоколь фундамента: 85 фото пошаговая инструкция основных этапов возведения

Содержание

85 фото пошаговая инструкция основных этапов возведения

Практика эксплуатации жилых домов показала, что не стоит ставить стены прямо на фундамент. Сначала надо построить цоколь. Он защитит стены и пол от влаги, холода и, как следствие, плесени и грибка в комнатах. К возведению цоколя необходимо подходить очень серьезно, потому что он несет большую нагрузку от веса всего дома.

Надо тщательно выбирать материал для его строительства, отделки, гидроизоляции, утепления чтобы потом не ломать голову над проблемой его ремонта.

Разновидности цоколей фундамента

Многие фото цоколей фундамента показывают различия в конструкции, материалах, технологии изготовления. По отношению к построенным выше стенам они бывают выступающие, утопленные и находящиеся встык со стеной. При постройке выступающего цоколя необходимо предусмотреть откосы или отливы для отвода дождевой воды.

Материалом для изготовления цоколя фундамента может служить кирпич, природный камень, монолитный бетон, бетонные блоки.

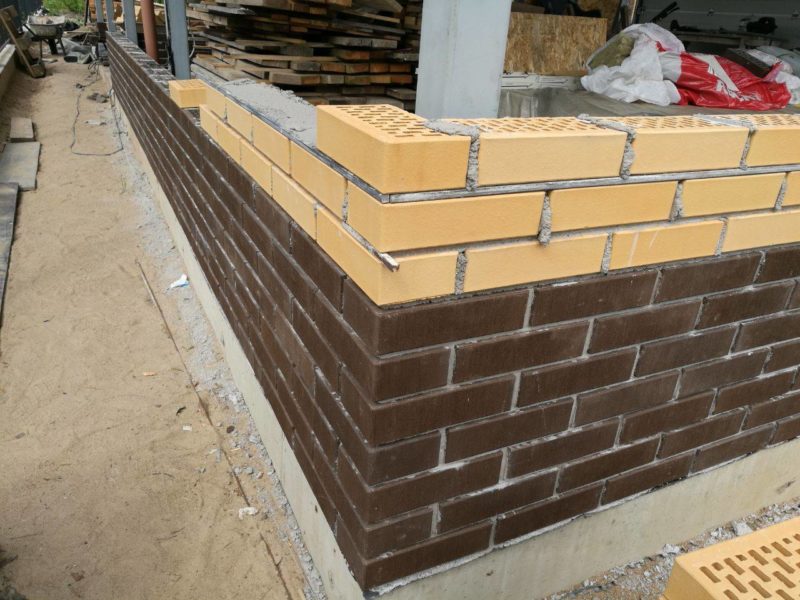

Если выбрать кирпич, то лучше всего полнотелый керамический с высокой температурой обжига марки М-250.  Он имеет высокую прочность, подходит для строительства ответственных конструкций зданий: цоколя фундамента, стен, перегородок.

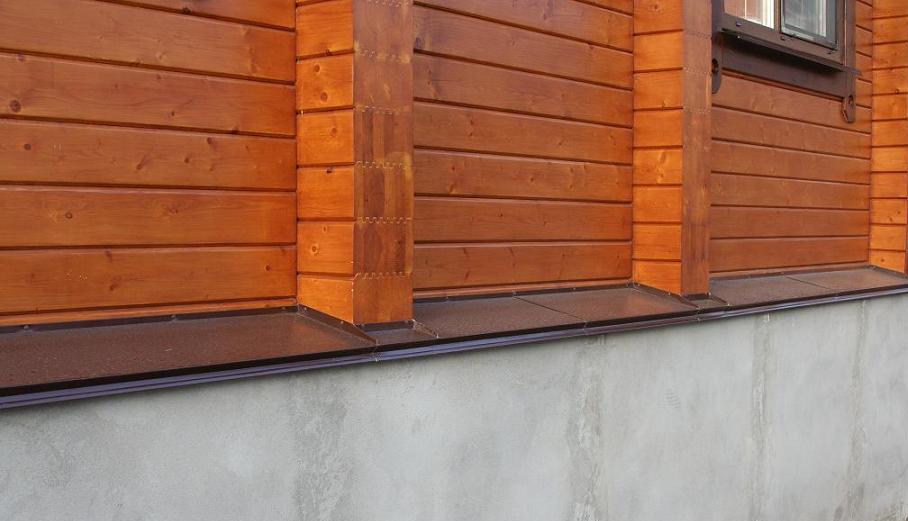

Самым надежным получается монолитный бетонный цоколь фундамента. При его постройке не используются швы, что повышает его прочность, но если все делать своими руками, то необходимо учитывать дополнительные трудозатраты при постройке опалубки, изготовления каркаса из арматуры.

Гидроизоляция

Очень важным вопросом при постройке цоколя фундамента является изоляция его от влаги. Необходимо защититься от дождя, таяния снега, проникновения сырости от земли.

На стыках цоколя с фундаментом и со стеной укладывается водонепроницаемый рулонный материал. Таким образом, влага перекрывается двумя барьерами: между фундаментом, цоколем и стеной. Его укладывают в два слоя и закрепляют битумным раствором для того, чтобы потом было проще строить стены.

Для вертикальной защиты цоколя фундамента используют окрашивание специальными лаками и красками, обмазывание густым битумом, покрытие проникающими растворами.

Чаще всего используют рулонную гидроизоляцию на основе битума, а еще лучше с добавлением полимеров. К вертикальным плоскостям ее крепят с помощью клея, мастики или нагреванием газовой горелкой.

Утепление

Если не утеплить цоколь фундамента, то в холодное время года из дома может уйти до трети его тепла. Повышаются затраты на обогрев, снижается комфортность жилья, появляется сырость, плесень.

Использование экструдированного пенополистирола для утепления цоколя фундамента – один из лучших вариантов. Его крепят строительным клеем и фиксируют специальным креплением. При правильном монтаже поверхность получается идеально ровная.

Сначала надо все разметить и рассчитать необходимое количество утеплителя. Потом подогнать по размеру отдельные листы. Установить внизу по уровню металлический профиль для поддержки первого ряда утеплителя.

Наносить на листы клей и крепить к цоколю надо аккуратно, чтобы клеевая смесь не выступала за края. Затем закрепить листы крепежными дюбелями, немного утапливая шляпки в утеплитель.

Еще надо обязательно предусмотреть защиту утеплителя от солнца. Тем же клеем крепится штукатурная сетка, наносится еще один слой, чтобы толщина была 4-5 миллиметров. После высыхания клея выполняется облицовка цоколя выбранным заранее материалом.

Обычный пенопласт лучше не применять. Он очень мягкий, поэтому легко продавливается, его грызут мыши, со временем крошится и разваливается.

Отделка

Отделка цоколя фундамента заключает в себя не только декоративную, но и защитную функции. Поэтому и внимание для ее выбора должно быть повышенное. Материалов сейчас великое множество. А вот выбрать подходящий удастся, скорее всего, после постройки самого дома, чтобы он гармонично подходил к фасаду, крыше и другим элементам строения.

Для цоколя подойдут материалы, которые не боятся сырости, низких и высоких температур.

Отделка цоколя фундамента производится разными способами:

  • штукатурят, а затем красят;
  • бетонируют поверхность;
  • применяют отделку плиткой;

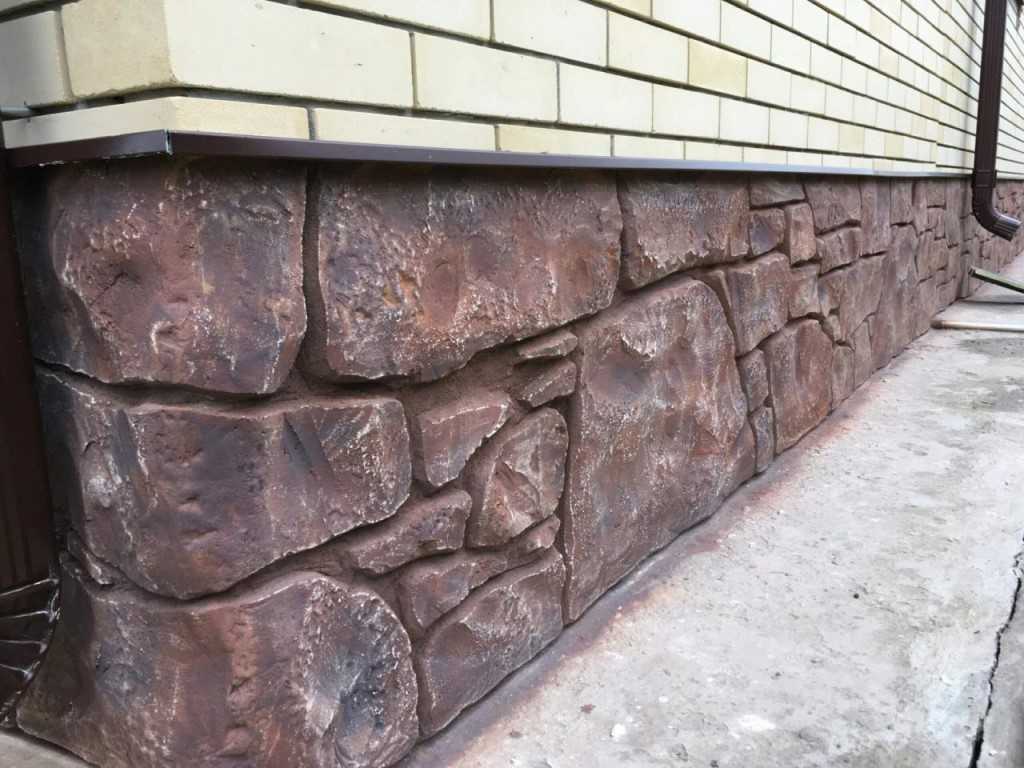

  • облицовку натуральным или искусственным камнем;
  • используют цокольные панели.

Надежность и долговечность жилого дома определяется многими факторами: надежен ли фундамент, крепкие ли стены, не протекает ли крыша. Но нельзя упускать из виду и значение цоколя фундамента: его прочность, гидроизоляцию, утепление и чем он отделан.

Фото цоколя фундамента

Также рекомендуем посетить:

  • Плитный фундамент
  • Свайный фундамент
  • Арматура для фундамента
  • Типы фундаментов
  • Опалубка для фундамента
  • Устройство фундамента
  • Монолитный фундамент
  • Утепление фундамента
  • Заливка фундамента
  • Глубина фундамента
  • Гидроизоляция фундамента
  • Высота фундамента
  • Винтовой фундамент
  • Бетонный фундамент
  • Фундамент из блоков
  • Виды и этапы заливки фундамента
  • Фундамент своими руками
  • Какой фундамент лучше
  • Фундамент для бани
  • Расчет фундамента
  • Ленточный фундамент
  • Кирпичный фундамент
  • Кованые калитки
  • Фундамент для дома
  • Фундамент под забор

Цоколь дома, виды, функции, облицовка разными материалами

Содержание:


    С фундамента и цоколя дома начинается строительство любого здания. От их надежности, точнее, капитальности и крепости, зависит устойчивость строения и сроки эксплуатации. Цокольный этаж – это выступающая относительно уровня земли видимая часть здания, расположенная непосредственно на фундаменте.

    Что представляет собой цоколь дома

    Чтобы понять, зачем нужен цоколь дома, его функции, необходимо разобраться в конструктивных особенностях этого элемента. Цокольный элемент может строиться, как продолжение ленточного фундамента, или выступать в качестве промежуточных стен между сваями, если фундамент сооружения представляет собой свайную конструкцию.

    При проектировании дома с цоколем фундамента учитывают материал, размеры строения, рельеф местности, климатические особенности. Эта надстройка над фундаментом должна вписываться в стилистику и пропорции строения. Существуют три варианта строительства цоколя частного дома относительно стены первого этажа:

    • Заподлицо.
    • Западающий.
    • Выступающий.

    Первый — представляет собой единую ровную поверхность, но дом при этом выглядит, как коробка, лишенная изящества. Второй тип создает визуальную устойчивость. Но тут необходимо продумать гидроизоляцию и создать стоки для отведения дождевой воды. Нередко проектировщики предлагают проекты, в которых стена первого этажа немного выступает над цокольным этажом. В плане защиты строения от влаги – это лучшее решение, но тут есть стилистический минус, — постройка выглядит со стороны неустойчивой.

    Высота цоколя фундамента относительно уровня земли составляет 50-90 см, но, если обустраивается полноценный цокольный этаж, то стена будет выше, до 2-2,5 м, и на нее пойдет больше стройматериалов.

    Назначение цокольной зоны

    Главная функция цоколя дома – создание преграды от проникновения внутрь помещений холода, влаги. Цоколь фундамента позволяет значительно снизить теплопотери в зимний период. А также он защищает основной строительный материал постройки от проникновения в него влаги в дождливую погоду.

    Цоколю отводится и серьезная несущая функцию. Это – базис для стен. Чтобы цокольная часть дома справлялась на 100% с возложенными на нее функциями, необходимо правильно спроектировать конструкцию, выбрать материал для возведения цоколя и облицовки, продумать гидроизоляцию, утепление.

    Какой материал выбрать

    Для возведения цоколя дома применяют кирпич, готовые бетонные блоки и монолитные технологии.

    Строительство из кирпича

    Материал имеет свои преимущества:

    • устойчивый к пониженным температурам;
    • отличается простотой кладки;
    • не требуется использовать спецтехнику.

    Пустотелый кирпич из обожженной глины хорошо удерживает тепло, но быстрее накапливает внутри себя конденсат, что сокращает сроки эксплуатации. Для цоколя частного дома предпочтительнее использовать полнотелые блоки, они обладают лучшим сопротивлением к проникновению влаги.

    Выбирают кирпич для цоколя дома и по техническим показателям противостояния на сжатие и морозоустойчивости.

    Возведение производится из кирпича марки М200, коэффициент морозоустойчивости – F50. Средний расход кирпича на 1 м2 составляет примерно 400 шт. Кладка проводится в 1,5-2 кирпича.

    Вопрос гидроизоляции решается на начале строительства, первый гидроизоляционный слой укладывается непосредственно на фундамент. Когда цоколь фундамента будет закончен, на него также необходимо уложить еще один слой гидроизоляции. Лучшим материалом для теплоизоляции является пенополистирол, который крепиться специальным клеящим составом.

    Строительство цоколя дома из бетонных блоков

    Этот вариант используется повсеместно. Блоки из цемента специальных марок отличаются прочностью. Их выливают по определенной технологии, размеры блоков строго стандартизированы. Среди

    преимуществ строительства блочного цоколя частного дома: скорость строительства;

    • высокие прочностные характеристики;
    • стойкость к образованию грибка, плесени;
    • морозоустойчивость;
    • экологичность.

    К недостаткам можно отнести: высокую стоимость, необходимость использования спецтехники. Также при плохой герметизации стыков возможно образование мостиков холода.

    При покупке блоков необходимо запросить сертификаты на продукцию, номер, серию партии, марку используемого бетона. Надо уточнить все технические характеристики: уровень на сжатие, влаго-, морозоустойчивость. Важно, чтобы блоки по размерам были идентичны, расхождения по габаритам допускается не более чем в 4-6 мм.

    Размеры ФБС зависят от материала, из которого планируется строительство дома. Для кирпичного строения выбирают блоки шириной 60 см, из дерева – достаточно 30 см ширины.

    Монолитный цоколь дома

    Наиболее надежной считается монолитная конструкция, производимая из железобетона. Для такого цоколя фундамента потребуется сооружение опалубка. На этапе заливки бетона необходимо продумать, где будут располагаться продухи и отверстия для ввода коммуникационных сетей.

    Монолитный вариант цоколя дома отличается рядом достоинств:

    • защищает строение от влаги;
    • обладает высокой прочностью;
    • возводится в короткие сроки.

    Защита от воды и строительство отмостки

    При любом варианте материала цоколя дома важно произвести гидроизоляцию. Для этих целей подходит рубероид. Для заделки стыков используют рулонную продукцию (ПВХ мембраны), окрашивающие лаки, битумные мастики, смолы на основе полимеров и другие пластичные материалы.

    Защитный барьер создают внутри и снаружи. Гидрозащита должна обладать достаточной прочностью. Мастика используется для подготовки основания. Рулонные материалы наплавляются вторым слоем с перекрытием стыков и 2-3 слоя. Смолы распыляют в 2-3 приемы на очищенные от пыли поверхности, таким образом создается прочная водонепроницаемая пленка. Смолы хорошо фиксируются на бетонных поверхностях. Мембраны из ПВХ с пупырышками фиксируют специальными шпильками.

    Для внутренней гидроизоляции цоколя частного дома применяют пропитывающие составы: жидкую резину, полимочевину. Поверхность очищают от пыли, смачивают водой и наносят проникающий раствор. Важно, чтобы стена оставалась влажное на протяжении 3 суток. Если грунтовые воды находятся высоко, необходимо обустраивать дренажную систему. По периметру дома устанавливать дренажные трубы.

    Обязательным этапом возведения цоколя частного дома является организация отмостки, защищающая фундамент от проникновения талой и дождевой воды. Ширина отмостки должна превышать уровень выноса крыши на 20 см. Для строительства отмостка используют камень, тротуарную плитку, бетонный раствор.

    Облицовка цоколя дома

    Некоторые владельцы домов не ходят облицовывать эту часть здания, если она выполнена из кирпича, хотя этот этап строительства является очередной гидроизоляцией, и к нему надо отнестись серьезно. Кирпич – неидеальные материал с точки зрения сопротивляемости влаге, и ему не помешает дополнительная гидроизоляция.

    Облицовка цоколя фундамента нужна для защиты постройки от влаги и образования конденсата. Облицовка защищает стены от появления микроорганизмов (плесени, грибков). И еще одна важная функция облицовочного покрытия – теплоизоляция. Цоколь дома очень сильно аккумулирует в себе холод и передает его внутрь помещений. Это значит, что теплоносители будут работать в большей степени в холостую.

    Для облицовки кирпичного или железобетонного цоколя дома предпочтения отдаются влагостойким материалам

    :

    • керамической фасадной плитке;
    • натуральному камню;
    • фасадным штукатуркам и простому оштукатуриванию;
    • сайдингу.

    Один из самых легких вариантов – нанесение штукатурки с последующим окрашиванием фасада. Недостаток такой облицовки – ее недолговечность, но возникающие дефекты легко устраняются.

    Отделка натуральным камнем увеличивает эксплуатационные характеристики цоколя и придает фасаду эксклюзивности. Стоит учитывать вес камня, усложняющий его монтаж. Искусственные материалы легче, их легко устанавливать, и стоят они не так дорого, как натуральный камень.

    Подводя итог, скажем, что надежность строения зависит от прочного фундамента, крепких стен и перекрытий, правильно спроектированной и установленной кровли. Но не менее важно и качество цоколя дома. Он него зависит, насколько в здании будет тепло, не появится ли сырость, не будет ли образовываться грибок. Цоколь дома – это важный элемент строения.

    Материалы по теме

    Фундаменты Swift Plinth — Фундаменты Swift

    Фундаменты Swift — это великолепное решение для фундамента, предлагающее экономичную и простую альтернативу бетонному фундаменту.

    Независимо от того, закладываете ли вы большой фундамент для бревенчатого дома или деревянного офиса, выберите подходящую систему фундамента Swift Plinth для своей работы ниже.

    (Обратите внимание: за оценку состояния грунта на месте отвечают отдельные лица)

    задать вопрос

    Опции цоколя Swift

    Цоколь Swift Plus

    SWL 2,5 тонны

    Профессиональная система фундаментных плит для тяжелых условий эксплуатации.

    Подходящее использование

    • NБольшие бревенчатые домики
    • Офисы/студии NLarge Garden
    • NCricket Павильоны
    • Статические караваны
    • Здания НСИПС
    • NДеревянные Каркасные Здания
    • NБытовое и коммерческое использование

    узнать больше

    Плинтус Swift

    SWL 1 тонна

    Профессиональная система блочного фундамента для средних фундаментов.

    Подходящее использование

    • NSМаленькие и средние бревенчатые домики
    • Офисы/студии NGarden
    • Павильоны NSport
    • Статические караваны
    • Здания НСИПС
    • NДеревянные Каркасные Здания
    • NБытовое и коммерческое использование

    узнайте больше

    Плинтус 280

    SWL 2,5 тонны

    Более высокий цоколь для использования на наклонной или волнистой поверхности.

    Подходящее использование

    • NA более высокий цоколь для использования на наклонной или волнистой поверхности, чтобы избежать необходимости в обширных земляных работах, чтобы сначала выровнять площадку
    • N Может компенсировать разницу уровней на площадке до 260 мм без необходимости предварительного выравнивания площадки.
    • NПоднимает здание как минимум на 310 мм над уровнем земли и потенциально до 550 мм при добавлении базовых камней.
    • NМожет использоваться там, где требуется определенная высота между уровнем земли и полом здания
    • NБлагодаря тонкой шейке, при заглублении в землю Плинтус можно скрыть из виду, скрыть за периметром здания
    • NМожно использовать для поддержки срубов, садовых студий, садовых кабинетов, спортивных павильонов, пристроек, СИП-конструкций и каркасных зданий

    узнать больше

    Дополнительная информация о плинтусе Swift

    Фонды Swift готовы помочь с вашим проектом. Позвольте нам указать вам правильное направление.

    узнать больше

    Выберите кронштейн, который подходит для вашей работы. Чтобы ознакомиться с полным ассортиментом кронштейнов, загрузите брошюру по кронштейнам (Acrobat PDF).

    узнать больше

    Посмотрите наше видео по установке и убедитесь, насколько проще строить с помощью плинтуса Swift.

    узнать больше

    Посмотрите некоторые проекты Swift Plinths.

    узнать больше

    Что такое плинтус? Высота и размер цокольного бруса

    Что такое цокольная балка в строительстве? Цокольные балки представляют собой горизонтальные конструктивные элементы, возводимые на уровне цоколя. Это первая балка , построенная после завершения фундамента. Кроме того, цокольная балка является важным компонентом здания, так как она служит в качестве фундамента для кирпичной кладки , а также в качестве гидроизоляции, препятствующей проникновению влаги в стены надстройки. Высота цокольной балки обычно составляет от 200 мм до 450 мм. Он может быть как усиленным, так и неармированным.

    Наиболее важными компонентами здания являются подконструкция и надстройка. Подконструкция — это часть здания, которая находится ниже уровня земли, а надстройка — это часть здания, которая находится над уровнем земли. Цокольный уровень отделяет подконструкцию от надстройки. Цокольная балка повторяет конструкцию фундамента. В этой статье обсуждается, что такое цокольная балка, а также уровень цоколя, размер цокольной балки и высота цокольной балки.

    1. Что такое плинтус?
    2. Что такое цокольная балка?
    3. Цокольная балка в строительстве – Функции и преимущества
    4. Размер цокольной балки
    5. Усиление цокольной балки
    6. Цокольная балка конструкция

    Что такое цоколь?

    Цоколь – это структурный слой, разделяющий надстройку и подконструкцию здания. Все постройки должны иметь цокольный этаж на 45-60 сантиметров выше окружающего грунта. Это предотвратит дождевая вода , грязь и пыль при попадании в здание. Из-за этого внешние размеры постамента, сооруженного первым, немного больше, чем у первого этажа. Это называется плинтус. Уровень или основание, известное как цоколь, используется для поддержки стен надстройки, колонн и других конструкций. Функция плинтуса заключается в равномерном распределении давления и нагрузки по поверхности.

    Похожие сообщения от vincivilworld

    Что такое цокольная балка?

    Цокольная балка, как следует из названия, представляет собой балку на уровне цоколя. Это особый вид балки, расположенной в нижней части рамной конструкции. Поскольку он удерживает колонны на месте, его также называют соединительной балкой. Горизонтальный конструктивный элемент, соединяющий колонны на уровне цоколя здания, называется балкой цоколя. Он монтируется выше уровня цоколя в несущих стенах, чтобы способствовать равномерному распределению нагрузки и осадке здания. Цокольные балки уменьшают длину и коэффициент гибкости колонны. Эти балки установлены для предотвращения фундамент трещины от проникновения в конструкцию.

    Цокольные балки устанавливаются для предотвращения распространения трещин от фундамента на стену выше, когда фундамент оседает. Цокольные балки равномерно распределяют нагрузку стены на фундамент.

    Цокольная балка в строительстве. Функции и преимущества

    Ниже приведены функции и преимущества цокольных балок

    • Для предотвращения развития трещины от фундамента до стен
    • Для равномерного распределения нагрузки от колонн к фундаменту через надстройку.
    • Предотвращение дифференциальной осадки
    • Для предотвращения попадания влаги в конструкцию.
    • Для предотвращения обрушения здания из-за землетрясений. Крайне важно предусмотреть плинтусные балки в сейсмоопасных районах.
    • Для поддержки стен
    • Уменьшить эффективную длину столбцов.
    • Предотвращение потери устойчивости колонны
    • Чтобы выдерживать боковые нагрузки.
    • Спасает здания, предотвращая неравномерную осадку, вызванную частичным разрушением основания или разрушением грунта, на котором построены здания.
    • Обеспечивает единообразие зданий на уровне цоколя.
    • Наилучшее применение балки цоколя  выдерживать внешние воздействия  такие как вода, корни деревьев и термиты, которые могут повлиять на срок службы цоколя.
    Цокольная балка

    Размер цокольной балки

    Цокольные балки проектируются в соответствии с ГОСТ 132920-2016. Согласно Кодексу IS минимальная ширина цокольной балки не может быть менее 250 мм. Глубина должна быть не более 1/4 ширины пролета и не менее 200 мм. Кроме того, пролет на общую глубину должен быть от 15 до 18. Прочность бетона цокольных балок должна быть не менее 200 МПа.

    Цокольная балка

    В нижней части балки рекомендуется использовать два стержня с минимальным диаметром 12 мм. Аналогичным образом, два стержня с минимальным диаметром 10 мм должны быть предусмотрены в верхней части цокольных балок. Для защиты арматурных стержней следует использовать бетонное покрытие толщиной 25 мм. Диаметр стремени должен быть не менее 6 мм с расстоянием между ними 15 см.
