В последнее время все большее внимание при строительстве загородного дома обращается на мансардный этаж. Чтобы увеличить жилое помещение, люди отказываются от привычных всем холодных чердаков, где хранятся и пылятся ненужные вещи. С появлением новейших материалов и технологий стало возможным задействовать площадь чердака для увеличения полезной площади дома. Такие этажи назвали мансардными. Как правило, в таких помещениях располагаются спальни, детские комнаты, бильярдные.
Для того, чтобы удержать тепло в доме зимой и сохранить прохладу летом необходимо устройство «кровельного пирога». В своём составе «кровельный пирог» включает в себя ряд необходимых материалов, таких как паро и гидроизоляция, утеплитель, организация вентиляции подкровельного пространства. Все эти материалы необходимы для нормальной жизнедеятельности вашей мансарды.

И всё же, «кровельный пирог» – что же это такое?

Кровельный пирог – это начинка верхней, ограждающей конструкции здания при мансардном исполнении кровли, которая выполняет теплоизоляционные, гидроизоляционные функции.

Над утеплителем необходимо укладывать пленку гидроизоляции(ветроизоляции), которая защищает утеплитель от попадания влаги снаружи. Это может быть конденсат, образовавшийся на внутренней стороне металлочерепицы, на гвоздях, которыми закреплена обрешетка и т.д. Для того, чтобы предотвратить скопление конденсата, над «пирогом» обязательно надо организовывать подкровельное пространство.

Подкровельное пространство должно быть как можно больше, но не менее 50 мм. Вентиляция в подкровельном пространстве обеспечивается за счет притока воздуха в карнизном свесе и кровельных вентилей, слуховых окон, аэроконька в верхней точке кровли.

В кровельной конструкции основными элементами являются:

а) Стропильная система б) Пароизоляционный контур в) Утеплитель, выполняющий функцию теплоизоляции г) Гидроизоляция над утеплителем (ветрозащитная, гидроизоляционная пленка д) Обрешетка под кровлю. Для устройства гибкой черепицы используется сплошное основание, например влагостойкая фанера, ОСБ -3 и выше, шпунтованная доска или обрезная доска одинаковой влажности) е) Контробрешетка, для организации вентиляционного зазора. ж) Кровельное покрытие з) Комплектация кровли( кровельные вентили, карнизные/торцевые планки, снегозадержание, переходные мостики, кровельные лестницы, мансардные окна) и) Подшивка карнизных свесов (винилловый софит, вагонка) к) Система организованного водосбора( водосточные системы, дренажные системы)

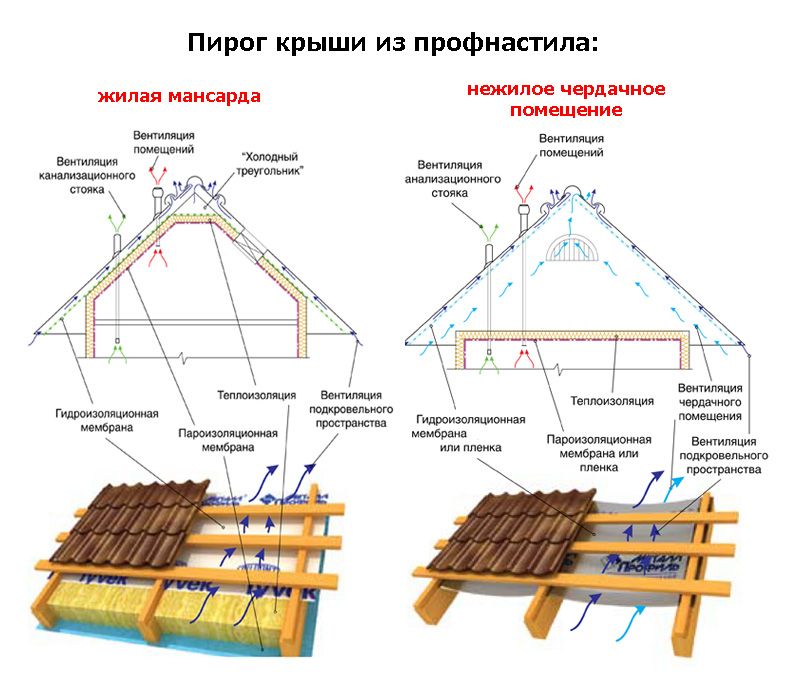

Рассмотрим варианты кровельных пирогов.

В нашей климатической зоне необходимо применение утеплителя толщиной минимум 150 мм. Оптимальная толщина – 200 мм. Утеплитель рекомендуется укладывать в разбежку, чтобы места стыков одного слоя перекрывались другим слоем.

Кровельный пирог №1.

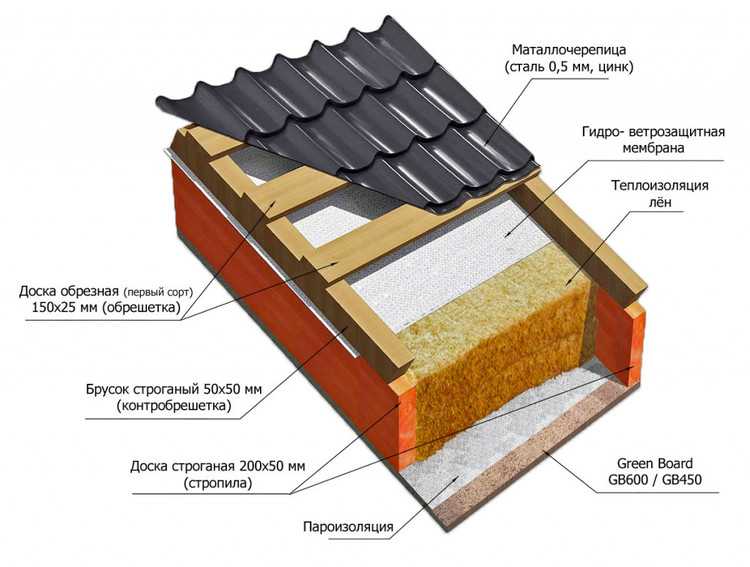

На рисунке показано, что стропильная система 200х50 мм. Утепление 150 мм. Вентиляционный зазор образован оставшимися 50 мм. Гидроизоляционная пленка не используется. Для того, чтобы предотвратить разбухание утеплителя, которое может перекрыть подкровельное пространство( оставшиеся 50мм в стропильной системе), необходимо монтировать ограничитель утеплителя. Для этого используется капроновый шнур, как на рисунке. Он не позволяет утеплителю подниматься вверх.

Кровельный пирог №2.

Второй кровельный пирог – это самый популярный вариант. Стропила 150 мм, утеплитель снизу ограничивается пароизоляционной пленкой, сверху ветроизоляционной пленкой. Утепление 150 мм. Поверх ветрозащитной пленки и стропил набивается контробрешетка, которая образует вентиляционный канал. Далее не сплошная обрешетка и основание кровли. В таком случае возможно будут образовываться мостики холода в местах стыка утеплителя и стропильной системы. Идеальным вариантом кровельного пирога считается кровельный пирог №3:

Четвертый слой утеплителя укладывается поперек стропильной системе, исключая возможность образования мостов холода. Дополнительный слой также экономит затраты на отопление. В качестве утеплителя мы рекомендуем использовать утеплитель на основе базальта. Утеплитель практичен и не горюч. В случае намокания его можно просушить и продолжить использование.

Использование гидроизоляционной пленки, уложенной на утеплитель позволяет:

Сократить толщину кровельного пирога и уложить количество утеплителя максимально. Снизить количество тепла продуваемого с поверхности утеплителя. Пленка позволяет утеплителю дышать, влага, попавшая в утеплитель выветривается через пленку. Пароизоляция в кровельном пироге является барьером от проникновения влаги и паров в утеплитель. Пароизоляцию монтируют с внутренней стороны стропильной системы внахлест. Места стыков пленки а также стыков со стенами проклеиваются клейкой лентой.

В заключении хотелось бы отметить, что не стоит экономить на конструктиве кровельного пирога. Любое малейшее нарушение технологии может привести к уменьшению срока службы кровельной конструкции, а также к увеличению энергозатрат. Зачем зимой отапливать улицу? Удержим тепло внутри и обеспечим кровле долгий срок службы!

кровельный пирог, нначинка кровли, пирог кровли, кровельный пирог металлочерепица, кровельный пирог под металлочерепицу, кровельный пирог под мягкую кровлю, устройство кровельного пирога, монтаж кровельного пирога, схема кровельного пирога, кровельный пирог плоской кровли, гидроизоляция кровельного пирога, кровельный пирог мансарды,устройство гибкой черепицы.

Что такое пирог стены в каркасном доме? Расскажем подробнее

Оценок: 5

Каркасные дома перестали быть диковинкой в нашей стране и пользуются большой популярностью среди россиян. На это повлияло несколько причин:

• быстрые сроки строительства;
• красивый внешний вид;
• хорошая теплоизоляция;
• длительные сроки эксплуатации.

При строительстве каркасного дома строители пользуются принятыми нормами и стандартами. Одним из стандартов является возведение многослойных стен или “пирога”.

Функции пирога стены в каркасном доме

Пирог помогает повысить степень пароизоляции и защищает дом от проникновения ветра извне. Именно многослойная конструкция стены отвечает за минимальные потери тепла и защиту дома от влаги.Для того , чтобы получить надежную конструкцию, создается основа и на стене делается обрешетка из дерева или алюминия. Именно она отводит лишнюю влагу. После завершения пирога стены,можно заняться отделочными работами и облицевать фасад здание любым материалом.

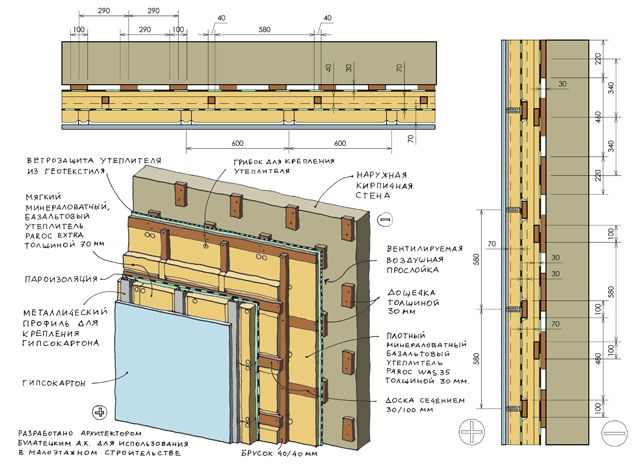

Сколько слоев содержит правильный пирог каркасного дома?

• деревянный каркас из бруса;
• утеплитель, который размещается между стойками;
• плита из древесного волокна;
• горизонтальная обрешетка выполняется из досок или алюминия;
• второй слой утеплителя;
• защитная мембрана из тонкой пленки, предотвращающая образование конденсата;
• вертикальная обрешетка;
• штукатурка;
• второй слой пленки;
• внутренняя облицовка.

На что стоит обратить внимание при выборе материалов?

Уровень теплосопротивления рассчитывается, исходя из средней температуры. Этот показатель учитывают от региона проживания домовладельца. Чем ниже температуры в зимний период, тем толще должна быть прослойка.

Материал утеплителя. Некоторые виды не нуждаются в использовании пароизоляционной пленки, например, пенополистирол или эковата.

Распространенные “начинки” для пирога стены

Эковата представляет собой утеплитель из целлюлозы. Это достаточно монолитный материал, который можно использовать для отделки внутренней и внешней части дома. Материал абсолютно безвреден для человека. Кроме этого эковата обладает высокой воздухопроницаемостью, поэтому в стене не возникает конденсат. Его легко монтировать, материал не имеет швов и может использоваться для утепления полов на верхних этажах.

Минеральная вата тоже один из самых популярных утеплителей. В ее состав входит измельченное стекло или базальт, смешанные с клеящей массой. Благодаря своему составу через минвату прекрасно проходит воздух и волокна не впитывают влагу. Минвата экологически чистый материал и при горении не выделяет вредных веществ. Этот вид утеплителя является прекрасной звукоизоляцией. Так минеральная вата имеет в своем составе много пор с воздухом, то потери тепла каркасного дома сводятся к минимуму.

Пенополистирол является искусственным материалом, который очень устойчив к влаге и на нем не образуется плесень или грибок. Он имеет несколько преимуществ — устойчивость к биологическим воздействиям и очень легкий вес, что облегчает вес конструкции каркасного дома.

ОСБ плита изготавливается путем прессования и представляет собой современный вариант фанеры. Его можно совместить с любым утеплителем. Эти плиты не боятся повышенной влаги и прекрасно подходят для отделки фасада дома.

В этой статье, мы привели лишь несколько вариантов формирования пирога каркасного дома. Существует множество решений, вы сможете сделать выбор самостоятельно или воспользоваться советом профессиональных строителей. Специалисты строительной компании “InterCity” всегда придут на помощь и помогут вам разобраться в любом вопросе.
