Что такое штрипс: виды и характеристики

Вопросы, рассмотренные в материале:

• Преимущества штрипса
• Виды штрипсов
• Производство штрипса
• Отличия штрипса от ленты и полосы

Преимущества штрипса

Что такое штрипс? Название происходит от английского strip – «лента». Штрипсом называют металлическую полосу толщиной не более 4 мм, поставляемую в рулонах. На изготовление такой продукции идет низколегированная или низкоуглеродистая (содержание углерода до 0,25 %) сталь, которую отличает высокая пластичность.

Значительная эластичность исходного материала дает возможность изготавливать штрипсы посредством холодного деформирования.

Штрипсы металлические пользуются популярностью благодаря следующим характеристикам:

1. Высокая прочность и ударная вязкость металла позволяют минимизировать вероятность растрескивания, скалывания или любого другого повреждения штрипсов.
2. Материал отличается долговечностью благодаря коррозионной стойкости.
3. Штрипсы удобны в использовании. При заказе такой продукции у потребителей есть возможность выбрать ленту необходимой ширины и толщины.
4. Штрипсы поставляются с уже нанесенным защитным покрытием. Предусмотрена также окраска продукции в различные цвета.
5. Складирование и перевозка смотанных в рулоны штрипсов не связаны с проблемами, обычно возникающими при хранении других видов металлического проката.

Виды штрипсов

Классификация таких металлоизделий основана на материале изготовления и наличии либо отсутствии защиты (полимерная краска, цинкование и т. п.).

Различают следующие виды штрипсов:

1. Штрипс из низколегированной или низкоуглеродистой стали. Такая лента отличается высокой гибкостью, пластичностью, свариваемостью и ударной вязкостью. Минусом этой металлопродукции является низкая коррозионная стойкость.

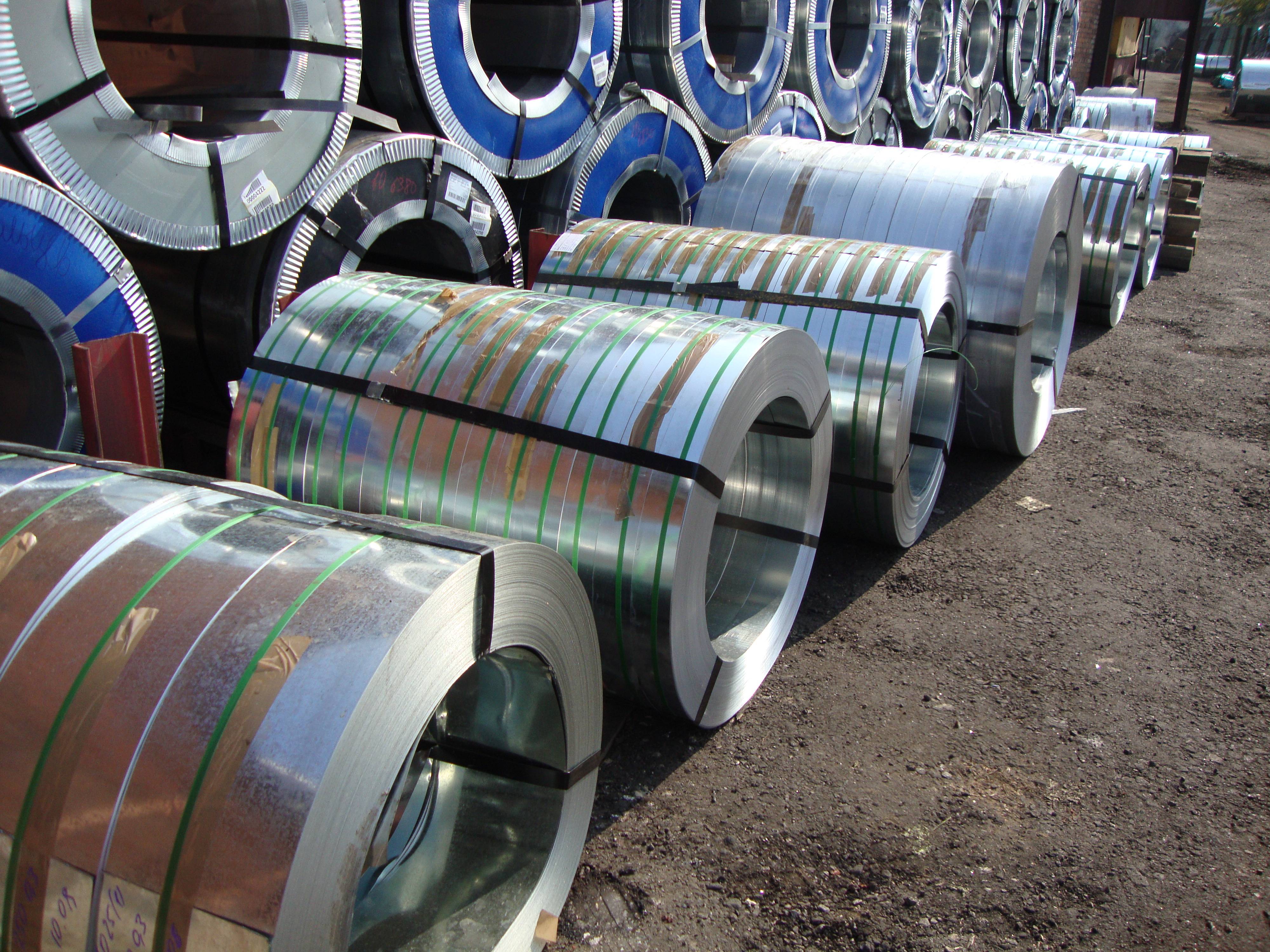

2. Штрипс оцинкованный – наиболее широко применяется. Производится из рулонной или листовой оцинковки. Помимо преимуществ, свойственных предыдущему виду, обладает высокой устойчивостью к коррозии.
3. Штрипс нержавеющий – легко режется и гнется, что позволяет изготавливать изделия сложной геометрии. Очень устойчив к изнашиванию и обладает высокой коррозионной стойкостью.
4. Штрипс с полимерным покрытием – особый верхний слой обеспечивает не только дополнительную механическую и коррозионную стойкость, но и делает его эстетически привлекательным.

Все перечисленные виды металлических штрипсов по технологии производства разделяют на:

• холоднокатаные;
• горячекатаные.

Эксплуатационные характеристики готовых металлоизделий определяются способом их изготовления:

Горячекатаные и холоднокатаные штрипсы

Первый вид металлопроката производится растягиванием предварительно нагретых в печи заготовок до требуемых размеров на прокатных станах.

С помощью термообработки удается:

• повысить вязкость и пластичность металлопроката;
• подготовить металл к последующей механической обработке.

Сырьем для изготовления холоднокатаных металлических штрипсов служат заготовки из горячекатаного металла. Необходимые ширина, толщина и длина достигаются путем их обработки на прокатном стане без предварительного нагревания.

Необходимую прочность холоднокатаный металлопрокат приобретает в результате пластического деформирования.

Для всех разновидностей стального полотна ключевую роль играет постобработка, придающая металлу требуемую механическую и коррозионную стойкость.

Оцинкованный и окрашенный

Штрипсы первого вида изготавливают путем механической обработки тонких листов оцинкованной низкоуглеродистой стали. Листовой металл разрезают на специальном автоматизированном оборудовании. Ровное разрезание металлопроката обеспечивают дисковые ножницы.

Оцинкованные штрипсы широко применяются:

• в металлургии, где они идут на изготовление высококачественной проволоки и других изделий из металла;
• при строительных работах, а также при прокладке коммуникаций, канализации, изготовлении труб и различных конструкционных элементов зданий;
• в металлообработке, где штрипсы используются в качестве заготовки для изготовления шайб, хомутов и других видов крепежных изделий;
• при производстве кабеля;
• в деревообработке.

Окраска полимерными составами позволяет придать штрипсам эстетическую привлекательность, повышенную механическую и коррозионную устойчивость.

Окрашенные штрипсы делают из оцинкованной стали и широко применяют в строительных работах и в различных областях промышленного производства. Возможны различные варианты окраски:

• односторонняя;
• двусторонняя одним цветом;
• двусторонняя в два разных цвета.

Полимерная краска для штрипсов обычно колеруется по таблице цветов RAL.

Штрипсы из нержавеющей стали

Преимущества нержавеющей штрипсовой ленты заключаются в ее гибкости, прочности. Такая продукция не требует дополнительной обработки антикоррозионными составами. Подобные штрипсы широко применяются для строительства и ремонта сооружений на открытом воздухе.

Нержавеющие штрипсы используют в:

• металлургии;
• самолетостроении;
• космической промышленности;
• химической и пищевой отраслях.

Такой прокат идет на изготовление профилей, труб, уголков и водостоков.

Штрипсы для фальцевой кровли

При изготовлении фальцевой кровли применяют оцинкованные, нержавеющие или стальные штрипсы. Также часто используют ленту из медных или алюминиевых сплавов. При выборе металлопроката важную роль играют размеры.

Для изготовления штрипсов шириной 625 мм берут листовой металл, ширина которого колеблется в диапазоне от 0,4 до 0,8 мм.

Производство штрипса

Технологический процесс изготовления штрипсов включает следующие операции:

1. Размотка. Свободный конец рулона, размещенного на валу размотчика, заправляется в оборудование для раскроя.
2. Продольная резка. Позволяет распустить рулон на полосы требуемой ширины.
3. Сматывание полос в рулоны.
4. Приемка и контроль качества – штрипсы в рулонах снимают с валов сматывающей установки и после осмотра отправляют на склад готовой продукции.

Некоторые типы штрипсов выпускаются с кромками, завальцованными при помощи специального оборудования.

В производстве штрипсов применяют три типа устройств:

• размотчики рулонов;
• станки для продольного раскроя;
• смотчики металлической полосы.

Помимо разматывания рулонного проката, оборудование первого типа (может быть напольным, мобильным, двухопорным, самоподъемным и консольным) используется для подачи листового металла в раскроечные станки. Также размотчики обычно рассчитаны на определенную максимальную ширину, массу листового металла, внутренний диаметр рулонов и скорость размотки.

Напольные варианты размотчиков – самые простые в работе и недорогие. С помощью такого оборудования можно разматывать рулоны листового металла для производства штрипсов весом до 300 кг, шириной от 700 до 1250 мм. Подобные станки не нужно подключать к электросети.

Использование напольных размотчиков – оптимальное решение для малого производства или небольшой частной мастерской.

Мобильные беспроводные размотчики позволяют разматывать рулоны листового проката массой до 2 000 кг, шириной от 625 до 1250 мм. Колесная рама с механическими стопорами обеспечивает передвижение оборудования по производственному помещению.

Для вращения рулонов, размещенных на валу устройства, размотчики снабжены специальной рукояткой. Такое оборудование оптимально подходит для выпуска штрипсов небольшими партиями и широко применяется в работе малыми металлообрабатывающими предприятиями.

Двухопорные станки для разматывания рассчитаны на рулоны весом до 8 000 кг. Максимальная ширина металлопроката – 1 500 мм. Станки снабжены электрическим приводом и автоматической системой управления. Оборудование этого типа широко применяется в работе производств, выпускающих штрипсы мелкими и средними партиями.

Двухопорные размотчики снабжены самоцентрирующимися лепестковыми держателями рулонов. В самоподъемных моделях предусмотрены специальные приспособления для установки рулонов, надетых на вал.

При необходимости на ручные размотчики устанавливают электрический привод. Также любую модель с электроприводом можно дооборудовать блоками автоматизированной системы управления, которая задает необходимые режимы подачи листового металла на станки для продольного раскроя.

В работе предприятий, осуществляющих крупносерийный и массовый выпуск металлических штрипсов, используется консольное оборудование для разматывания и подачи материала на продольную резку. Такие станки позволяют работать с рулонами весом до 10 000 кг, шириной до 1 250 мм.

Для повышения производительности оборудование с электроприводом оснащают блоками АСУ.

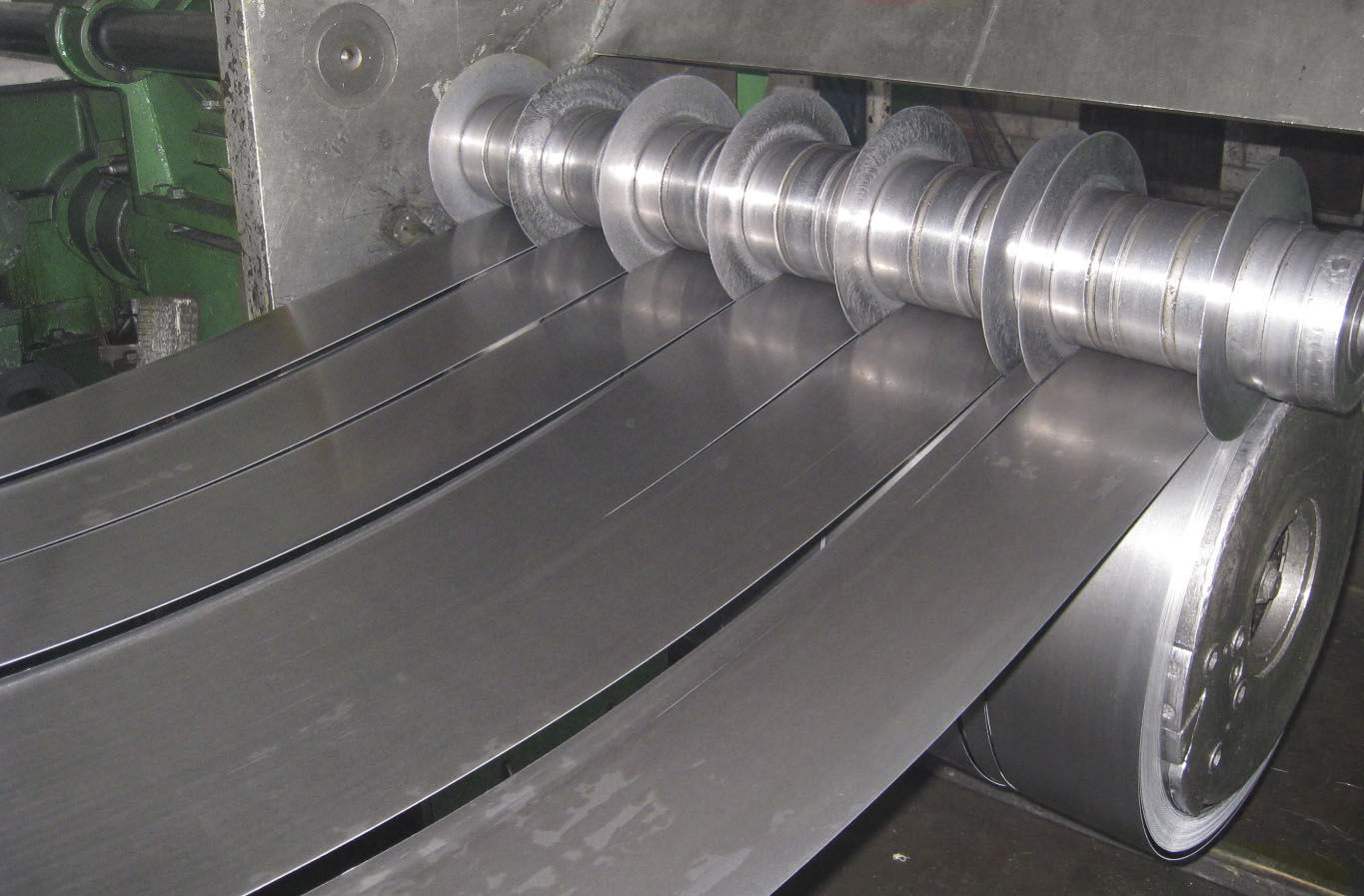

Станки для продольного раскроя листовых заготовок позволяют разрезать материал на несколько полос с заданной шириной. Эти устройства бывают как небольшого размера с ручным приводом, так и крупногабаритными стационарными с электродвигателями.

Раскрой листовых заготовок производится при помощи дисковых ножей, которые обеспечивают чистый рез без заусенцев и прочих изъянов. С помощью такого оборудования можно раскраивать металлопрокат любого типа. Толщина разрезаемых листов составляет от 0,8 мм у ручных моделей и до 1,5 мм – у электроприводных.

Использование дисковых ножей и конструктивные особенности раскроечных устройств позволяют предохранить поверхность металлопроката от повреждений. На таких станках нарезают полосы для штрипсов с разными типами полимерного или лакокрасочного покрытия.

Ручное оборудование позволяет нарезать от 5 до 6 м рулонного материала в минуту. У станков поперечного реза с электроприводом производительность достигает 10 м/мин. Установки с электродвигателем при необходимости комплектуются модулями АСУ.

С помощью намотчиков раскроенный материал снова сматывается в рулоны. Станки имеют вал с прижимным устройством и разделительные ролики на валу, которые позволяют формировать параллельно несколько рулонов.

Рекомендуем статьи

• Разряды сварщиков в России
• Наружные рекламные конструкции: виды, требования, материалы, этапы производства
• Какая сварка лучше – газовая или электрическая: преимущества и недостатки

Частотные преобразователи, которыми снабжается привод станков, позволяют обеспечить стабильность натяжения металлических полос, а также плавность пуска/остановки вращения. Полученные при помощи такого оборудования рулоны имеют ровный торец и одинаковый диаметр. Модули АСУ согласовывают работу всех устройств, входящих в производственную линию.

Отличия штрипса от ленты и полосы

Различия между лентой, полосой и штрипсом состоят в их размерах, указанных в соответствующих нормах ГОСТ. Эксплуатационные качества и назначение изделий зависят от их длины, ширины и толщины.

Номер ГОСТ

14918-80

103-2006

4986-79

Толщина (мм)

0,35–2

2–40

0,05–1

Ширина (мм)

1250

12–150

19–400

Длина

до 1,5 км

3–10 м

до 16 м

Штрипс:

• изготавливают из холоднокатаного или горячекатаного металла;
• могут делать из оцинкованной стали;
• поставляют в рулонах;
• диаметр рулона достигает 1 500 мм, а масса – 10 000 кг.

Лента:

• изготавливают из очень тонкого листового металла;
• может быть как с обрезной, так и с необрезной кромкой;
• материал для изготовления – разные марки стали.

Полоса:

• толщина не позволяет скручивать ее в рулон;
• представляет собой удлиненный прямоугольник;
• изготавливают из горячекатаного металла;
• сырье для изготовления – обычные, универсальные, инструментальные или рессорные сорта стали.

Штрипсы находят широкое применение в различных областях промышленности и в быту. Кроме того, эти изделия используют в строительстве, монтажных работах и для упаковки товаров.

Что такое штрипс: предназначение и особенности материала

Штрипс — это сортовой металлопрокат. Сам термин происходит от английского слова strip, что переводится как «лента». По сути, штрипс — это заготовка, которая сама по себе не используется, а предназначается для производства готовой продукции или продуктов дальнейшей переработки. Металлические ленты при необходимости скручиваются в бухты компактных размеров, благодаря чему упрощается их хранение и перевозка.

Для изготовления штрипса используют разные виды металлопроката:

• оцинкованная с двух сторон сталь;
• нержавеющая сталь;
• оцинкованная сталь, покрытая сверху слоем полимера.

Толщина классической стальной ленты составляет от 0,45 до 3 мм, ширина — от 0,2 до 3 см, а длина может достигать до 1,5 км.

Процесс изготовления штрипса состоит из нескольких этапов:

1. Горячий прокат. Металлические листы подаются на линию, затем нагреваются до нужной температуры. Непосредственно перед резкой листов он остывает до температуры 250-350 градусов.
2. Чистовая обработка листов и окончательная их подготовка перед дальнейшей нарезкой. На этом этапе используется оборудование холодной обкатки, обеспечивающее выравнивание поверхности листов. Одновременно может выполняться нанесение на материал различных видов покрытий, улучшающих общие свойства готового изделия.
3. Резка стальных пластин на полоски заданной ширины. Операция выполняется на специальном оборудовании для продольной резки.
4. Готовые изделия наматывают на барабан и собирают в рулоны.

Для изготовления штрипса применяется современное оборудование высокой точности. Оно позволяет получить материал со строго заданными размерами. Не допускаются даже незначительные отклонения от нормы, а при обнаружении подобных дефектов продукция признается бракованной и отсеивается.

Характерной особенностью металлических полос является высокая устойчивость к коррозии, что объясняется технологией производства: закаливание листов горячим прокатом, а затем — холодным. В результате получаются изделия следующих видов:

• Твердая лента из стали, демонстрирующая высокие показатели пластичности. Походит для выполнения сварки.
• Оцинкованный штрипс с полимерным покрытием. Изделие имеет эстетичный внешний вид.
• Прочная оцинкованная лента повышенной гибкости. Обладает высокой устойчивостью к коррозии, легко разрезается.
• Нержавеющий штрипс. Наделен максимальными показателями антикоррозийной защиты.

По сути, все материалы, представленные на рынке, характеризуются прочностью и устойчивостью к коррозии.

Стальная лента успешно применяется как после изготовления, так и в виде заготовки для выполнения тех или иных работ. Данный материал востребован в следующих сферах:

• Тяжелая промышленность. Штрипсы используются для производства труб с применением метода плазменной сварки.
• Радиотехническая. Ленты применяются для армирования кабельной продукции.
• Строительство и дизайн. Необходимость в штрипсах возникает при изготовлении металлических профилей, швеллеров.
• Логистика и склад. Нередко стальные ленты используются для упаковки тяжелых ящиков.

Помимо перечисленных областей, стальные ленты востребованы в качестве надежного крепежа для упаковки пиломатериалов, металлопроката и строительных материалов. Также они незаменимы при изготовлении сварных труб, строительстве дымоходов и систем вентиляции. Доборные элементы, водостоки, отливы и элементы кровли изготавливаются с применением лент с полимерным покрытием.

Штрипсы задействованы и в бытовой сфере, зачастую выполняя не предназначенную для них роль. Так, она пользуется высоким спросом у дачников, которые с ее помощью укрепляют заборы, фиксируют кровельные покрытия, выполняют декоративное оформление участка.

Штрипсы в последнее время набирают популярность, что объясняется следующими их преимуществами:

• Удобство в эксплуатации. Приобрести стальную ленту можно той ширины и толщины, которые необходимы для решения конкретных задач. Штрипс легко разрезается, а также поддается сверлению и штамповке.
• Долговечность. Срок службы металлических лент составляет до 50 лет. Продолжительный эксплуатационный период достигается за счет антикоррозийного покрытия поверхности материала.
• Прочность. В процессе эксплуатации штрипс не повреждается и не деформируется.
• Отсутствие в необходимости дополнительной обработки. Это позволяет сэкономить денежные средства и время.
• Удобство хранения и перевозки. Лента сматывается в рулоны, которые легко можно транспортировать.
• Экологичность. Материал не оказывает негативного влияния ни на здоровье людей, ни на окружающую среду.
• Презентабельность. Ленты, покрытые цинком и полимерным слоем, смотрятся привлекательно и могут использоваться при проведении кровельных или фасадных работ.

Штрипс — износостойкий и устойчивый к внешним воздействиям материал. Он имеет небольшой вес, не нуждается в дополнительной обработке и удобен в эксплуатации. Все эти убедительные преимущества вкупе с приемлемой ценой позволяют стальной ленте оставаться одним из наиболее востребованных на строительном рынке материалов.

Несмотря на очевидные плюсы штрипса, не нужно торопиться при его покупке. Необходимо обратить на некоторые параметры, а именно:

• Вид штрипса. Изделие может иметь оцинковку с одной или двух сторон. Двусторонняя оцинковка лучше, но и по стоимости такой материал будет дороже.
• Тип оцинковки. Различают матовую, глянцевую и перфорированную.
• Поверхность. Покрытие должно быть гладким, не иметь трещин и шероховатостей. Не допускаются разрывы, царапины и проплешины. Любой внешний дефект является потенциально слабым местом для появления коррозии.

При выборе штрипса не следует останавливаться на самом дешевом варианте. Такой материал обычно применяется в долговечных конструкциях, поэтому экономить на качестве нельзя. Выбирать продукцию необходимо у надежных компаний, которые сотрудничают с проверенными производителями.
