Что такое ростверк фундамента: его виды и процесс монтажа своими руками

Содержание

технология расположения свай, конструкция ростверка, конструирование и расчет

Перед тем как остановить выбор на свайно-ростверковом фундаменте, собственнику необходимо ознакомиться с особенностями устройства такой конструкции.

Фундаменты различаются между собой по видам опор, ростверка, а также технологии расположения опорных элементов.

Как устроено основание?

Опорной конструкцией такого типа называют отдельно стоящие сваи, связанные в единую систему благодаря ростверку. Сваи могут быть изготовлены из дерева, железобетона, бетона, пенобетона, металла.

В частном домостроении обычно делают железобетонное основание, но для удешевления строительства можно использовать пенобетон или неармированный бетон.

На текущий момент широкую популярность приобретают металлические винтовые сваи за счет их надежности и высокой скорости монтажа.

По способу устройства сваи делят на следующие типы:

  1. Буронабивные опоры – изготавливаются на стройплощадке. В готовой скважине устраивается опалубка и армирующий каркас, затем свая бетонируется.
  2. Железобетонные столбы – штампуются на заводе. Погружаются в заранее подготовленные небольшие углубления в грунте.
  3. Металлические винтовые сваи. Стальные трубы благодаря лопастям в нижней части быстро и глубоко ввинчиваются в породу.
  4. Буровые железобетонные – готовые стволы с винтовой частью. Как и винтовые стальные сваи, буровые железобетонные опоры с резьбой ввинчиваются в грунт.

По принципу взаимодействия с почвой опоры делят на висячие столбы и сваи-стойки. К конструкциям первого типа относятся все столбы, которые опираются на сжимаемые породы и передают нагрузку конструкции на грунт через нижний конец и боковую площадь поверхности.

Сваи-стойки, напротив, опираются на скальные и мало сжимаемые породы, поэтому силы трения почвы о боковую поверхность столба в расчетах не учитываются.

Установленные нормативы по проектированию свайных фундаментов подробно изложены в разделе №6 документа СП 50-102-2003.

Технология расположения свай

Чаще всего свайные конструкции устраивают в почве вертикально. Когда в грунте действуют горизонтально направленные силы (например, на крутых склонах), целесообразно устанавливать опоры под наклоном.

Способы расположения свай:

  1. Точечно – опоры устраивают под колоннами и стойками. Вариант расположения свай характерен для строительства павильонов, навесов и т.д.
  2. Лентой – опоры устанавливают в несколько рядов с некоторым смещением относительно друг друга. Метод подходит для возведения малоэтажных домов.
  3. Кустами – в местах с планируемой значительной нагрузкой, например, в углах здания, устанавливают по несколько стоек с коротким шагом.

В частном домостроении технология расположения свайной конструкции предполагает следующее:

  • сваи обязательно закладывают под углами сооружения, а также в местах пересечения несущих перегородок;
  • если расстояние между несколькими опорами превышает 3 метра, ставят промежуточные сваи.

Расположение конструктивных элементов фундамента выбирается на этапе проектирования. В процессе строительства придерживаются выбранной схемы. Любые изменения должны быть согласованы с инженером, который проводил расчеты.

Конструкция ростверка

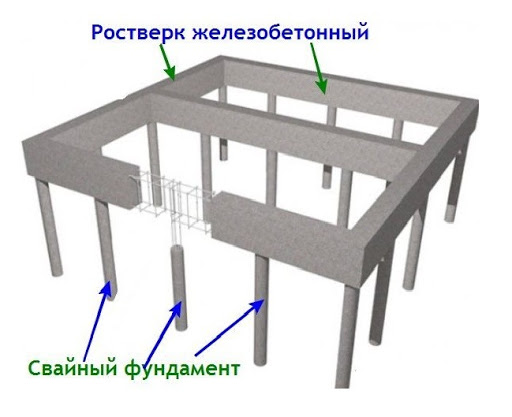

Ростверком называют верхнюю часть фундамента, которая объединяет между собой сваи и служит опорой для несущих стен сооружения.

Как правило, нагрузка, которую оказывает здание на грунт, по всей опорной площади будет различной. Это связано с неравномерным расположением мебели и других тяжелых конструкций внутри дома.

Ростверк, в свою очередь, принимать на себя вес сооружения и перераспределят его между сваями. Это особенность обеспечивает фундаменту большую устойчивость и необходимую несущую способность.

По материалу изготовления различают такие виды ростверка:

  1. Металлические – крепятся к оголовкам винтовых свай.
  2. Деревянные – подходят под строительство домов из бруса.
  3. Бетонные – связаны с буронабивными и железобетонными сваями.
  4. Железобетонные – конструктивные элементы, армированные стальным каркасом для улучшения прочностных характеристик.

По типу устройства относительно поверхности почвы ростверк может быть:

  • высоким – между верхней частью фундамента и грунтом есть воздушный зазор;
  • повышенным – ростверк заглублен в почву, но на небольшую высоту выступает над уровнем земли;
  • заглубленным – верхняя плоскость фундамента полностью погружена в грунт.

Эксперты советуют в частном домостроении использовать высокий ростверк. Зазор между землей и основанием минимизирует риск давления грунта на конструкцию под действием сил пучения.

Конструирование и расчет

Перед проектированием фундамента необходимо провести ряд важных инженерных расчетов. Полученная информация позволит правильно выбрать характеристики основания, тем самым обеспечив устойчивость и долгий срок службы возводимой конструкции.

Расчет свайно-ростверкового фундамента представляет собой следующие математические операции:

  1. Расчет массы сооружения с учетом веса кровли, перекрытий, стяжки, стропильной системы, а также удельного веса одного квадратного метра строительных материалов.
  2. Определение полезной нагрузки. Параметр включает вес мебели, облицовки стен, людей и прочее. Согласно актуальным строительным нормативам, полезная нагрузка на один квадратный метр жилого дома принимается равной 100 кг.
  3. Расчет снеговых нагрузок на всю площадь кровли.
  4. Нахождение суммарной нагрузки на фундамент.
  5. Расчет несущей способности одной опоры по формуле.
  6. Определение количества свай путем деления общей нагрузки дома на несущую способность одного столба.
  7. Расчет ростверка включает: определение нагрузок, глубины закладывания, габаритов фундамента, несущей способности, сил давления на боковые поверхности, изгибающих моментов на основание и т.д.

Зная количество свай, располагают их на проектном плане в соответствии с требованиями СП 24. 13330.2011. В первую очередь ставят опорные точки по углам конструкции, а также под местами пересечения несущих стен.

Для обеспечения надежности основания выбирают минимальное расстояние между столбами – от 1,5 до 2,5 м. Как правило, ширина ростверка больше толщины свай на 250 мм, при этом его ось должна совпадать с разбивочной осью сооружения.

Расчет свайно-ростверкового фундамента представляет собой совокупность сложных математических вычислений. Получить исходные данные, описывающие особенности грунта, можно из геологических изысканий.

Малейшие ошибки в расчетах и неправильно подобранные коэффициенты приведут к нарушению технологии и снижению срока службы фундамента. Как правило, проектирование фундаментов под сооружения I и II класса ответственности доверяют профессионалам.

Много важной и полезной информации о свайно-ростверковом фундаменте найдете в этом разделе.

Полезное видео

О свайно-ростверковом фундаменте расскажет видео:

Заключение

Наличие ростверка увеличивает возможности свайного фундамента. Такая конструкция выдерживает вес малоэтажных нетяжелых сооружений на неустойчивых и переувлажненных грунтах.

Технология строительства может быть различной в зависимости от выбранного типа свай, ростверка и способа установки опорной конструкции.

Чтобы заложить надежный фундамент, стоит доверить проектирование специалистам. Строительные работы можно провести своими силами, но в некоторых случаях понадобиться наем специальной техники.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

виды, плюсы и минусы, схема

Ростверковый ленточный фундамент представляет собой надежную и прочную опору для строения. Для его создания применяются две технологии. Одна необходима для создания основания, располагающегося выше уровня земли. Вторая технология – создание ростверка, принимающего на себя часть нагрузки.

Особенности и устройство конструкции

Фундамент подходит для укладки на неровных поверхностях, склонах, на участках со сложным рельефом. С ним достичь горизонтальной поверхности значительно проще, чем другими видами основы для зданий. Ленточный фундамент не требует проведения сложных подготовительных работ по выравниванию участка и использование спецтехники. Это дает важное преимущество – дешевизна.

По устройству ростверковый ленточный фундамент подразделяется на несколько видов:

  1. Высокий. Устанавливается над уровнем земли на расстоянии в 15 см. Подходит для участков с промерзшей землей с периодическим вспучиванием грунта. После возведения здания требуется утеплить полы первого этажа.
  2. Повышенный. Укладывается на уровне земляного покрова. Для устранения давления с ростверка требуется удаление части грунта.

Ленточный фундамент требует тщательных расчетов толщины ростверка, количества свай и других параметров.

Выбирая при строительстве дома ростверковую ленточную основу, обязательно соблюдается два основных правила:

  1. Создание песчаной подушки. Ее толщина составляет 20-30 см, она укладывается под сваями и бетонным каркасом с целью его защиты от разрушения под воздействием грунта.
  2. Создание гидроизоляции опор и ростверка. С этой целью используются листы рубероида, асбоцементные трубы или полиэтиленовая пленка.

Фундамент подходит для строительства зданий из облегченных материалов.

Плюсы и минусы конструкции

Схема свайного фундамента с ростверком

Ленточный фундамент имеет преимущества:

  • невысокая стоимость;
  • надежность;
  • возможность оборудовать подвальное помещение или погреб;
  • равномерно распределяет нагрузку по основанию;
  • подходит для сооружений из любых материалов;
  • не требует удаления грунта по всей территории основания.

Ростверк улучшает качество ленточного фундамента, делает его прочнее, увеличивает срок службы.
Минусов меньше, но все же они есть:

  • нельзя монтировать на грунтах со слабой несущей способностью;
  • требует проведения трудоемкой работы.

Какой бывает ленточная конструкция

Один из видов фундамента с ростверком

При строительстве ростверкового ленточного фундамента используется несколько видов строительных материалов, что влияет на название готовой конструкции. Отличия заключаются в технологии изготовления основания.

  • Монолитный. Работы по созданию конструкции проводятся на строительной площадке. Монолитный фундамент состоит из бетона и армирующей сетки. Для его создания сооружается опалубка в вырытом котловане, затем укладывается арматура. Полученная конструкция заливается бетонной смесью. Преимуществом монолитной основы является долговечность – она способна прослужить 100 и более лет. Использование монолитного ленточного фундамента актуально при строительстве сооружений, запланированных для длительной эксплуатации. Конструкция требует от 4 недель на сборку.
  • Сборный бетонный. Конструкция собирается из железобетонных блоков, отливаемых на заводе. Элементы связываются арматурой между собой, образовавшиеся промежутки заливаются бетонным раствором. Сборная ленточная конструкция подходит для каркасных домов. Срок службы основы составляет 50-80 лет. Но его нельзя использовать на просадочных и пучнистых почвах.
  • Бутовый. Изготавливается из бутового природного камня. Требуют соблюдения техники укладки элементов, правильного расчета и соединения. Если нарушается технология кладки, то дом может потрескаться. Срок службы бутового фундамента составляет 50-70 лет.
  • Кирпичный. Маловостребованный фундамент, требующий проведения трудоемкой и длительной работы. Конструкция сооружается из кирпича или строительных блоков. Фундамент недолговечен: при соблюдении техники укладки срок службы составляет не более 50 лет.

Значение ростверка в строительстве зданий

Разрез ленточного фундамента с ростверком

Ростверк выполняет 2 основные функции:

  1. Распределение продольных и поперечных нагрузок по периметру фундамента.
  2. Объединение конструктивных элементов основы в монолитную конструкцию.

Функциональность ростверка зависит от материала изготовления. Элемент классифицируется на несколько видов:

  • деревянный – изготавливается из брусьев, отличается дешевизной, доступностью и легкостью установки. Подходит для домов, построенных на основе древесины. Недолговечен, подвержен гниению и быстрой порче;
  • стальной – представляет собой балочный каркас, построенный из стальных прутьев и металлических свай. Используется при возведении бани, одноэтажных домов, бытовок. Подвержен коррозии, требует дополнительной обработки перед использованием, но надежный и выносливый;
  • монолитный – ростверк выполняется в виде системы, состоящей из балочных перекрытий и вертикальных элементов, соединенных бетоном в единую конструкцию. Отличается выносливостью, устойчивостью к внешним воздействиям, надежностью и долговечностью.

Ростверк увеличивает срок службы фундамента, защищает его от лишней нагрузки, предотвращая преждевременное разрушение основы.

Ростверковый ленточный фундамент – это отличное решение для тех, кто желает построить дом на качественном и долговечном основании. Это надежная конструкция, соответствующая требованиям к надежности и безопасности. Приложив немного усилий, ленточная основа и ростверк будут установлены на строительной площадке собственными руками. При отсутствии знаний и опыта работы с данной конструкцией дело рекомендуем доверить специалистам для предотвращения негативных последствий.

Что такое ростверк и зачем он нужен

Ростверк: что это такое и зачем он нужен

Решая задачи по обеспечению устойчивости возводимых строений, строители отводят серьезную роль прочности фундаментной основы. Постройка зданий осуществляется на различных типах оснований.

Для проблемных грунтов предпочтителен столбчато-свайный фундамент, состоящий из отдельных опор, передающих нагрузку на почву. Надежную фиксацию оголовков опорных элементов обеспечивает ростверк.

Многие слышали этот термин, однако далеко не все имеют представление о назначении конструкции, преимуществах и классификации.

Что такое ростверк в строительстве

Среди различных типов фундаментов широко используется ростверковый. Ростверк — это что? Такой вопрос часто задают начинающие строители. Разберемся, что представляет собой ростверковая основа здания.

Опытные застройщики, осуществляя строительство домов на винтовых сваях, объединяют верхние части опор горизонтально расположенными балками. В результате создается единый силовой контур – ростверк, обладающий повышенной прочностью и жесткостью.

В сформированном фундаменте нагрузку от массы строения воспринимают свайные опоры ростверковой конструкции.

Главное назначение силовой обвязки:

  • обеспечение фиксированного положения фундаментных опор;
  • равномерное распределение передаваемых зданием нагрузок на колонны.
  • формирование надежной опорной поверхности для возведения стен и перегородок.

Ростверк – горизонтально расположенная часть свайного фундамента, воспринимающая и передающая нагрузку от стен здания на сваи

Подобная конструкция, состоящая из винтовых или железобетонных свай, объединенных горизонтальным поясом, широко применяется при возведении одноэтажных строений на различных видах грунтов, в том числе почвах с повышенной концентрацией глинистых частиц, песка и влаги.

Ростверковая основа обладает комплексом серьезных преимуществ:

  • позволяет осуществлять строительство зданий на проблемных грунтах;
  • обеспечивает устойчивость строений;
  • не требует выполнения трудоемких земляных мероприятий;
  • не зависит от глубины расположения водоносных слоев.

Наряду с достоинствами, свайно-ростверковая основа имеет и слабые стороны:

  • сложность сооружения подвального помещения, основные размеры и габариты которого связаны с конструкцией ростверка и высотой выступающих частей опор;
  • необходимость использования специального оборудования для установки в грунт опорных элементов фундаментной базы.

Выполняя устройство свайных фундаментов, с целью повышения их нагрузочной способности, выступающие части опор целесообразно объединить силовым поясом. Ведь фундаментную основу нагружают своим весом крыша, стены, потолок, бытовая техника. Сметы на сооружение ростверковой основы всегда ниже, чем на постройку ленточного фундамента.

В зависимости от типа фундамента, особенностей геологического строения грунтов ростверк может отличаться

Разбираясь, что такое ростверк в строительстве, изучите его классификацию. Ростверковый фундамент классифицируется по следующим критериям:

  • уровню расположения;
  • используемому для постройки материалу;
  • конструктивным особенностям.

Остановимся детально на особенностях каждой разновидности ростверка.

Разновидности ростверка по расположению

Планируя соорудить ростверковый фундамент для каркасного дома своими руками, определитесь с уровнем расположения относительно нулевой отметки.

Возможны следующие варианты:

  • висящий фундаментный пояс;
  • возвышающийся ростверк;
  • мелкозаглубленная основа.

Рассмотрим каждую разновидность.

Возвышающийся над уровнем грунта

Отличительная черта высокого ростверка – расположение низа связующего пояса над поверхностью грунта на расстоянии 10–15 см, что позволяет:

  • соорудить возвышающуюся ростверковую основу на проблемных грунтах;
  • исключить влияние сил морозного пучения почвы;
  • избежать развития сырости за счет вентиляции пространства под постройкой;
  • сохранить положение фундаментных опор при подвижках слоев грунта.

Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта

Имеется еще одно серьезное преимущество возвышающегося силового контура – гравийно-песчаная подушка для фундамента высокой конструкции не требуется, так как он расположен выше нулевой отметки и не контактирует с почвой.

Минусы конструкции:

  • увеличенный уровень тепловых потерь за счет проникновения под основу здания холодных воздушных масс;
  • необходимость усиленной теплоизоляции пола, контактирующего с холодным воздухом;
  • повышенный уровень затрат, связанный с необходимостью монтажа по контуру здания защитных щитов декоративного цоколя.

Желая соорудить высокий ростверковый пояс, разберитесь, как правильно сделать цоколь дома, чтобы надежно защитить нижнюю часть строения и пол от холодных воздушных потоков.

Расположенный на нулевой отметке

Ростверковая основа, расположенная на одном уровне с почвой, возводится достаточно часто. Связующий пояс базируется на песчано-щебеночной подушке, имеющей толщину 15–20 см. Подсыпка производится после извлечения грунта под нижней плоскостью ростверка. Главная особенность конструкции – демпфирующая подушка.

Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы

Она выполняет важные задачи:

  • предотвращает отрицательное влияние морозного пучения грунта;
  • не позволяет скапливаться талой воде и осадкам под ростверковой основой;
  • герметизирует зазор под горизонтальной балкой ростверка.

Для повышения прочностных характеристик конструкции и защиты от влаги производится армирование и гидроизоляция. Устройство повышенного ростверка несложно выполнить своими руками. Пошаговая инструкция поможет справиться с поставленной задачей.

Заглубленный в почву

Силовая конструкция, связывающая верхние части опор, располагается ниже нулевой отметки. Технология сооружения предусматривает следующие работы:

  1. Подготовку приямка, расположенного между опорными колоннами.
  2. Выравнивание основы траншеи.
  3. Подсыпку гравийной подушки.
  4. Монтаж щитовой опалубки.
  5. Сборку и установку арматурной решетки.
  6. Заливку бетонного раствора.

Оголовки свай бетонируются в процессе заливки силовой рамы. Для повышения ресурса эксплуатации заглубленного ростверка важно надежно защитить его от влияния осадков. Разберитесь, как сделать отмостку вокруг дома правильно. Бетонная окантовка по контуру дома, выполненная с наклоном, обеспечит эффективный отвод влаги от ростверкового фундамента.

Основное отличие такого варианта состоит в расположении ленты ниже уровня земли

Классификация ростверка по виду применяемого стройматериала

Рассмотрим, из какого материала можно сделать ростверк. Для изготовления ростверковой обвязки применяются различные стройматериалы:

  • бетон, усиленный арматурной решеткой;
  • металлопрокат различного сечения;
  • высушенная и обработанная древесина;
  • марочный бетон без арматуры.

Прочностные характеристики конструкции должны соответствовать расчету свайного ростверка. Остановимся на особенностях применения различных материалов.

Монолитный железобетонный ростверк

 По эксплуатационным характеристикам конструкции из железобетона прочнее бетонных.

Ростверк железобетонный благодаря прочной арматурной решетке обладает следующими достоинствами:

  • повышенной нагрузочной способностью;
  • продолжительным периодом эксплуатации;
  • высоким уровнем надежности;
  • достаточной жесткостью;
  • способностью воспринимать увеличенные сжимающие нагрузки.

Для армирования применяются стальные прутки, соединенные в общий каркас, а также готовые пространственные решетки.

Монолитный ростверк представляет собой цельную конструкцию, заливаемую непосредственно на строительной площадке

Конструкция из металла

Силовой пояс из металлопроката позволяет обеспечить требуемый запас прочности. Технология сооружения предусматривает выполнение следующих операций:

  1. Нарезку заготовок из швеллера или двутавра.
  2. Установка профильного проката на торцы колон.
  3. Сварку отдельных балок в общий контур.

Для повышения стойкости к воздействию коррозии нанесите защитное покрытие.

Ростверковая основа из древесины

Прочность древесины позволяет воспринимать массу легких деревянных или каркасных строений. Для обеспечения долговечности деревянных брусьев:

  • тщательно высушите материал;
  • пропитайте древесину антисептиками;
  • гидроизолируйте поверхность балок рубероидом.

Ресурс эксплуатации зависит от качества подготовки материала.

Бетонный ростверк

Последовательность действий по обустройству ростверкового фундамента из бетона аналогична сооружению железобетонного пояса. Основное отличие – бетонирование силовой обвязки без арматурных каркасов. Восприимчивость бетона к воздействию растягивающих усилий и изгибающих моментов ограничивает область использования бетонного ростверка.

Конструктивные разновидности фундамента с ростверком

Классификация предусматривает деление ростверков на виды в зависимости от конструкции. Возможные варианты:

  • сборная конструкция. Состоит из профилей, сваренных между собой. Ресурс эксплуатации ограничивается двумя десятилетиями в связи с недостаточной жесткостью. Сборный вариант применяется для временных строений;
  • цельный ростверк. Формируется из бетонного раствора, усиленного арматурным каркасом. Обеспечивает устойчивость малоэтажных зданий на проблемных грунтах;
  • комбинированный вариант ростверковой базы. Включает изготовленные в производственных условиях узлы. Их собирают в единый силовой каркас и бетонируют. Конструкция применяется в промышленном строительстве.

Выбор оптимального варианта определяется требованиями проекта.

Заключительные рекомендации

Ростверк – нагруженная часть фундаментной основы, повышающая жесткость конструкции. Классификация позволяет выбрать требуемый тип связующего пояса в зависимости от особенностей строения, характеристик грунта. Определяясь с конструкцией ростверка, прислушайтесь к мнению профессионалов.

Originally posted 2018-04-04 14:20:50.

Источник: https://pobetony.expert/stroitelstvo/rostverk-chto-eto-takoe

Ростверки на свайные фундаменты: что это такое, виды и типы по положению ленты, зачем они необходимы

При строительстве очень важно правильное распределение веса дома на фундамент. Какое значение в этом имеют ростверки на свайные фундаменты, и какой тип лучше выбрать?

Что такое ростверк?

Ростверк является верней частью столбчатого или свайного фундамента. Обычно это рама из железобетона на колоннах, вкопанных в землю, которая помещается под основание несущих стен строения. Устанавливаются ростверки на свайные фундаменты с балками или плитой, которые объединяют верхушки свай и являются надежной опорной для элементов строения над ними.

Ростверком ещё называют однослойный либо двухслойный настил из брёвен или брусьев. Он укладывается на толстую подушку из щебня, песка или гравия, и представляет собой фундамент для лёгких строений.

Обратите внимание

Если ростверк располагается намного выше чем уровень воды (например причальные постройки в портах) или грунта, то он называется высоким. Если он своей нижней частью, касается грунта или воды, то ростверк называют повышенным. В промышленных и жилых зданиях используется низкий ростверк. Он располагается в углублении.

Самым распространённым материалом для изготовления ростверка является железобетон, реже – просто бетон. Крайне редко ростверки делаются из металла и дерева. Более ранние конструкции напоминали решётку из деревянных брусьев, которую покрывали настилом. Благодаря ей и возникло это название.

В небоскребах и высоких зданиях ростверками служат пространственные решётчатые конструкции, устанавливаемые не внизу, а на вверху здания и, порой, между некоторыми этажами. Делается это для того, что бы повысить пространственную жесткость здания и распределить в нём нагрузку между несущими конструкциями.

В зданиях, имеющих ствольную систему (здания с ядрами жесткости в конструкции) ростверки применяются в качестве опоры для этажей, либо те, наоборот, к ним подвешиваются. Такой ростверк называется консольной конструкцией.

Зачем он нужен?

Ростверк необходим для распределения и ослабления нагрузки строения, создаваемой его несущими элементами. Т.е.

ростверки на свайные фундаменты ставятся для правильного распределения давления, создаваемого стенами строения на фундамент.

Соответственно, благодаря наличию ростверка, поддержка свайным фундаментом здания будет более равномерной и при изменении нагрузки на один участок, тут же равномерно перераспределит нагрузку по всей конструкции.

Помимо распределения нагрузки, именно ростверк, устроенный по принципу от сваи к свае, формирующий ленточный фундамент, способствует образованию под зданием воздушной подушки, сохраняющей тепло полов.

К тому же, если в доме не было канализации или погреба изначально, при необходимости с помощью ростверка сделать будет гораздо проще.

Виды ростверков

Всего существует несколько видов ростверков, каждый из которых следует изучить более подробно.

Сборный ростверк

Установка заранее заготовленных элементов куда быстрее и эффективнее, чем создание их собственными руками. Так, сборные ростверки на свайные фундаменты – это простая конструкция, состоящая из нескольких свай. Изготавливают его изначально как один элемент, после чего специально армируют с помощью сварного каркаса, для дополнительной защиты от механических повреждений.

Получившуюся конструкцию устанавливают при помощи подъёмных кранов, и это один из наиболее весомых минусов, ведь помимо прочего требуются затраты на аренду самого крана, а также установка расходует больше времени и усилий.

Сборный ростверк состоит из железобетонных балок, которые затем должны быть установлены на заранее заготовленные песочные подстилки, благодаря чему они выравниваются по горизонтали. Соединяют все элементы ростверка при помощи замонолоичивания специального отверстия в трапецеидальном сечении.

Благодаря быстроте сооружения и другим достоинствам, которые всё же перевешивают недостатки, на сегодняшний день максимальное распространение получили именно сборные ростверки. К тому же, они славятся хорошей прочностью и малой подверженностью коррозии.

Также ростверк является крайне удобным в случае необходимости в сооружении временной постройки по типу дачных домиков или веранд, срок службы которых зачастую ограничивается 20 или чуть более годами.

Ведь данные сооружения также можно возводить сразу на гидроизолированный оголовок, и при этом не использовать замонолочивание для прикрепления, а конструкция всё ещё будет оставаться крайне надёжной и прочной.

В качестве примера использования можно привести нижний венец или же нижнюю обвязку, что используют в домах вместо всё того же ростверка.

Одним из самодельных примеров обычно служит простейшая конструкция, выполняемая при помощи простого сваривания нескольких стальных балок. Но основным недостатком такого ростверка, помимо тех, которыми обладают производимые на заводах, является трудоёмкость в монтаже соединения этих же стальных балок, а сама конструкция и места сварки остаются крайне ненадёжными.

Однако, благодаря своей дешевизне, такие ростверки часто используют в постройках, созданных на «время», ведь они стоят куда дешевле, и укладывать их, опять же, можно сразу на оголовок свай, что сэкономит ресурсы. Это наилучшее решение для создания некапитальной постройки.

Сборно-монолитный ростверк

В качестве промежуточного варианта используется сборно-монолитный ростверк. Он выполнен из сборных заводских элементов. Их сборка посредством шпоночных соединений и замков напоминает некий «конструктор». По завершению сборки места соединений замоноличивают, формируя нераздельную ленту.

Сборно-монолитные изделия чаще всего применяются в возведении промышленных или многоэтажных сооружений. Они отличаются дороговизной и необходимостью в тяжёлой технике и максимальной точности при устройстве свай, что только доказывает крайнюю невыгодность при частном домостроении.

Монолитно-литой

Монолитно-литыми ростверками именуют обыкновенные монолитные. Ими являются железобетонные балки, вылитые в форме плиты или балки. Не зависимо от конструктивных вариаций монолитно-литой ростверк значится связующим звеном между сваями.

Сваи либо скрепляются с ростверками, либо включаются в них. Плита монолитно-литого ростверка зачастую высокая, её использование целесообразно при строительстве малоэтажных зданий.

Типы по положению ленты

Также ростверки различаются по типу положения ленты:

  • высокий;
  • повышенный;
  • заглублённый.

Каждый из них имеет положительные и отрицательные стороны, потому так важно подробно изучить каждый из них.

Высокий

Устанавливается выше грунтовой поверхности, применим для строительства:

  • эстакад;
  • мостов;
  • жилых зданий на грунтах пучинистого типа;
  • в местах, подвергаемых затоплению;
  • для гидротехнических сооружений, пирсов, набережных и прочего.

Сегодня большое распространение имеет строительство фундамента с ростверками высокого типа и сваями по технологии ТИСЕ. Её суть заключается в использовании фундаментного бура с откидным плугом, благодаря чему в конечном счёте получаются сваи с расширением, имеющие увеличенные несущие свойства.

Данная технология отлично применима при строительстве недвижимости в области сейсмической активности или с чрезмерно пучинистым грунтом. Под лентой формируется воздушная подушка.

К недочётам относятся:

  • трудности при самостоятельном свайном расширении;
  • наличие мостиков холода;
  • дополнительное утепление.

Останавливать выбор на данном типе ростверков только на основе рекомендаций пользователей интернета крайне не рекомендуется

Повышенный

Повышений ростверк устанавливается так, что его подошва оказывается на одном уровне с землей. Из-под опалубки выбирают небольшое количество грунта, около 10-20 сантиметров. Таким образом, ростверк находится над воздушной подушкой. Это поможет избавиться от различных щелей, в которые попадает ветер, и тем самым обеспечивает неподвижное состояние воздушной подушки.

Но у такого способа есть один существенный минус: отсутствие доступа к пространству под домом. Исходя из этого, его нужно обеспечить с помощь различных приспособлений: шифера, пластика и так далее. Если этого не сделать, ростверки на свайные фундаменты могут попросту оказаться на земле.

Помимо этого, на них начнёт действовать пучение грунта зимой. При установке ростверка также следует отказаться от защитных щитов – они должны быть самостоятельными, ведь благодаря этому грунт сможет подниматься и опускаться, не воздействуя на установленный ростверк.

Заглубленный

Фундамент с углублённым ростверком пользуется огромным спросом в основном благодаря рациональности и низкой стоимости. Фундамент с ростверком отличается от остальных тем, что расположение ленты находится ниже уровня грунта.

Алгоритм действий для постройки такого фундамента:

  • выкопать небольшие траншеи;
  • на их дне сделать щебеночный слой;
  • в траншею установить опалубку – желоба;
  • произвести армирование пространства;
  • забетонировать.

Крепкая связь между ростверком и сваями устанавливается благодаря оголовкам свай. Такой фундамент сможет обеспечить неподвижную воздушную подушку.

Резюмируя, следует указать, что основная суть ростверка заключается в объединении свай, необходимых для переноса точечной нагрузки на грунт, и её равномерном перераспределении на сваи. В области повышенной сейсмической активности наиболее целесообразно его использование для лёгких одноэтажных каркасных или деревянных зданий.

Глобальных различий при отливке между видами ростверков нет, основное отличие заключается в подъёме смеси из бетона на более высокий желоб опалубки и в уровне сложности земельных работ. Опалубка ростверка без проблем заливается бетоном, процесс крайне схож с заливкой оснований лент.

Источник: http://okarkase.ru/konsturkciya-doma/fundament/vidy-rostverkov-na-svajnyj-fundament.html

Назначение, типы и особенности использования ростверка в строительстве частных домов

Столбчатый фундамент состоит из двух функциональных элементов — свай и ростверка.

В буквальном переводе с немецкого Rostwerk — решетка и строение, что описывает конструкцию, но не объясняет ее предназначения.

Главная задача, для которой устанавливают ростверк — равномерное распределение нагрузки на несущее основание строения.

Что такое ростверк и для чего он нужен?

Обычно при строительстве жилых домов и других сооружений долгой эксплуатации укладывают ленточный фундамент, но это не всегда возможно из-за грунтовых вод, глубокого промерзания почвы или нестабильных грунтов. В этих случаях используют свайный фундамент или монолитную плиту, а для равномерности нагрузки сверху устанавливают конструкцию ростверка.

Также ростверком называют бревенчатый настил, уложенный на подушку из щебня, песка или гравия — такой фундамент в сочетании со сваями пригоден для легких сооружений.

В многоэтажных домах решетчатые конструкции устанавливают между этажами и наверху здания для повышения жесткости и разделения нагрузки на вертикальные конструкции. Выбор ростверка зависит от типа грунтов, фундамента и специфики будущего сооружения.

Виды по признакам

  • Место. Ростверки укладывают на землю, заглубляют или подвешивают.
  • Материал. Используется дерево, металл, бетон или железобетон.
  • Исполнение. Монолитные, сборные и сборно-монолитные.

Равномерное распределение нагрузки от строения на опорную часть фундамента и несущее основание — главная задача, которую решает ростверк.

Горизонтальная конструкция связывает столбы или сваи фундамента.

Платформа равномерно распределяет вес строения на опоры, передающие нагрузку на грунтовое основание. Единая конструкция фундамента предотвращает неравномерную просадку постройки, появление трещин в стенах, сырости и коррозии.

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

  • типа фундамента;
  • нагрузки на фундамент;
  • типа грунта;
  • высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья (смотрите: типы частных домов).

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

  • преимущества — прочность и легкость монтажа;
  • недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

  • преимущества — жесткая и надежная конструкция;
  • недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

  • преимущества — конструкции легкие и недорогие, быстрый монтаж;
  • недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

  • преимущества — простота и дешевизна;
  • недостатки — ненадежность.

Какие бывают?

Существуют три типа ростверка по расположению относительно нулевой отметки.

Высокий (надземный)

Располагается значительно выше отметки грунта или воды. Пояс балок висит над поверхностью грунта или воды, не касаясь их. Нагрузка в этом случае принимается только опорами фундамента. Используют в холодном климате или при угрозе подтопления построек, а также для строительства над водой или на заболоченных участках.

Повышенный (наземный)

Основание ростверка совпадает с нулевой отметкой. Верхний слой грунта иногда убирают и насыпают устойчивый к вспучиванию грунт, например, песок. Этот вид ростверка считают самым надежным, поскольку нагрузку удается распределить равномерно на опоры и на грунт через балки.

Низкий (подземный)

Часто используется в строительстве промышленных объектов. Ростверк заглублен в грунт ниже нулевой отметки. Под него копают неглубокий котлован, на основании которого устраивают подстилающий слой из стабильного при замерзании грунта.

Далее устанавливают опалубку, арматурный каркас и бетонируют. Можно также использовать сборную железобетонную или металлическую конструкцию.

Где применяется?

Классические ленточные фундаменты надежны, но часто не могут быть использованы в сложных грунтах. Ленточно-ростверковые (свайно-ростверковые) фундаментные конструкции лишены этого недостатка: они отлично справляются с нагрузкой и почти не имеют ограничений в применении.

При строительстве на склонах и в неустойчивых грунтах свайно-ленточные фундаменты позволяют обойтись без насыпи или снятия грунта. Они надежнее и дешевле — стоимость ниже классических ленточных на 10-25%.

Фундамент для забора

Свайно-ленточные фундаменты для заборов эффективны на глубоко промерзающих или пучинистых грунтах, хотя возможно использование в любых условиях. Если планируется тяжелый забор (облицовочный кирпич, бутовый камень), то такой тип фундамента также окажется самым удачным.

Опорами служат глубоко врытые столбы или сваи, заглубленные до отметки на 10 см ниже глубины промерзания. Лента из монолитного бетона на высоте 15–20см от поверхности грунта равномерно распределяет нагрузку на опоры.

Свайный куст

Несколько опор, объединенных ростверком, используется для массивных конструкций. Виды свайных кустов:

  • три сваи треугольником;
  • четыре сваи квадратом;
  • пять свай: четыре квадратом, пятая в центре, расстояние между сваями 2,5–3,5 диаметров свай;
  • лента: сваи в одну или две линии, расстояние между ними не менее трех диаметров;
  • свайное поле — ряды свай, образующие сплошное поле, расстояние между сваями 3–6 м.

Ростверк для куста свай также может быть высоким, поверхностным или заглубленным.

Зависимость типа ростверка от свай

Сваи для фундаментов изготавливают предварительно или бетонируют непосредственно на месте установки (буронабивные сваи).

На готовых сваях делают ростверки из деревянного бруса, железобетона, металлического профиля или бетона. Брус к оголовку опоры крепят болтами, металлический профиль и закладные детали балок ростверка приваривают.

Буронабивные сваи бетонируют в стальных или полимерных трубах, в которые устанавливается арматурный каркас и используют высокопрочный бетон. Ростверки после изготовления свай бетонируют в опалубке, в которую при необходимости предварительно устанавливают арматуру.

Размеры и габариты

Рассчитывают ростверки под колонны и ленточные по несущей способности при основных, дополнительных и особых нагрузках. Может проводиться расчет на раскрытие трещин при разных нагрузках. Аналогично рассчитывают ростверки круглого и квадратного сечения.

Основные характеристики ростверков:

  • Минимальная ширина ленточного ж/б — 40 см, высота — 30 см. Точные размеры определяются расчетами.
  • Размеры подошвы под колонны, ступени, подколонник принимаются размерами, кратными 300 мм, а высота плиты, ступеней и подколонника — кратной 150 мм.
  • В плане размеры принимаются кратными 30 см, а размер наружного контура на 20 см должен превышать размер свайного куста.
  • Высота ростверка на 40 см превышает глубину стакана (следует учесть необходимость заделки анкерных болтов). Расчетная высота должна быть минимальной и кратной 15 см.
  • Поперечные сетки арматуры стенок стакана ростверка устанавливаются на расстоянии не более 20 см и до ¼ глубины заделки колонны.
  • Количество арматурных сеток под ж/бколоннами — не менее 2, под стальными — не менее 4. По высоте между сетками должно быть 5–10 см.
  • Фундаменты полей свай размерами более 10х10 м проектируют аналогично кустовым.

При наличии агрессивных грунтовых вод под ростверк устраивают втрамбованную в грунт и пролитую битумом щебеночную подушку толщиной от 10 см.

Нормативная документация

Для расчетов и соблюдения строительных норм используются следующие документы:

  • СНИП 3.02.01-87 Земляные сооружения.
  • СП 50-101-2004 Организация оснований зданий.

Источник: https://domavlad.ru/fundament/naznachenie-i-tipy-rostverka.html

Что такое ростверк фундамента, его устройство и разновидности

Ростверк – горизонтальная часть свайно-столбчатого фундамента, соединяет отдельные сваи (столбы) в единую конструкцию.

Его задача – равномерно распределить и передать со стен нагрузку на сваи и затем на грунт, зафиксировав положение свай и не позволяя им в дальнейшем отклоняться от вертикали. Сам ростверк на грунте не лежит и на грунт не давит.

В этом его отличие от ленточного (ленточно-столбчатого) фундамента. Однако гидроизоляция все равно нужна.

Виды ростверков

Сборный ростверк

Сборный ростверк, например из стальных балок (швеллера, двутавра и др.) обычно сварной.

Его недостаток – в сложности монтажа на сваях тяжелых балок, в малой прочности соединения отдельных балок (стыки слабее балок) и в высокой коррозии незащищенного металла, находящегося в зоне высокой влажности (снег, влажный приземный слой воздуха) и материала швов. Удобен для недолговечного строительства (дачные домики, веранды, беседки) с планируемым сроком службы максимум 10-20 лет.

Сборные ростверки могут просто укладываться на гидроизолированные оголовки свай сверху и прикрепляться к ним без омоноличивания. В деревянных домах роль ростверка “доверена” нижнему венцу или нижней обвязке.

Типы сборных ростверков (изображение принадлежит компании Фундэкс)

Сборно-монолитный ростверк

Сборно-монолитный ростверк чаще применяют в промышленном строительстве, строительстве многоэтажных зданий.

Это своеобразный «конструктор» из отлитых заранее деталей с «замками» и шпоночными соединениями, омоноличиваемый в процессе (или после) сборки.

Стоит дорого, собирается на месте с помощью тяжелого оборудования и требует высокой точности в установке свай. Для частного домостроения невыгоден.

Монолитно-литой ростверк

Монолитно-литой (в дальнейшем – «монолитный») железобетонный ростверк отливается в виде балки (ленты, замкнутого периметра, незамкнутого контура) или монолитной плиты.

В любом варианте конструкции ростверк соединяет сваи – будучи прикрепленным к ним или включая их в свою толщу. Плита обычно высокая, лента может быть высокой, повышенной, заглубленной.

Монолитный ростверк – наиболее удобный для малоэтажного строительства вариант.

Типы ростверков по положению ленты

По положению ленты (и монтируемой опалубки) относительно поверхности земли выделяют три вида ростверка:

  1. высокий
  2. повышенный
  3. заглубленный

Высокий ростверк

Самый рациональный – высокий ростверк, его нижняя плоскость выше уровня грунта на 10-15 см и выше. Это нужно, чтобы зимой грунт, даже поднимаясь вдоль свай, не давил на ленту. Иначе, поднимая ростверк, промерзший грунт начнет вырывать сваи или (вероятнее второе) оторвет от них ростверк.

Недостаток этого типа ростверка для российской средней полосы – незагерметизированная пустота между грунтом и нижним перекрытием.

Фактически, под полом отсутствует утепляющая неподвижная воздушная подушка, поэтому его приходится дополнительно утеплять, и в доме не может быть полноценного подвала.

Можно предусмотреть опускающиеся на зиму щиты, по типу швертов, закрывающие щели между ростверком и землей.

Важно

Для района субтропического климата и для деревянного строительства, наоборот, такое проветривание пространства под полом очень удобно, так как способствует снижению влажности в доме и летнему охлаждению помещения.

Так строят дома в Японии и Китае.

Кроме того, при высокой ленте ростверка, это удобный вариант для устройства небольшого заглубленного вентилируемого пространства под домом для непродолжительного летнего хранения инвентаря, игрушек, собранного урожая.

За счет затенения и вентиляции в этом пространстве летом довольно прохладно, а выполненная с наклоном от дома отмостка (особенно заходящая под ростверк), надежно защитит от дождя и грязи.

Чтобы зайти под дом, можно сделать между двух свай небольшую арку в ростверке и выкопать под дом лестницу и траншею-коридор по типу гаражной смотровой ямы, по сторонам от которого на земле размещают инвентарь.

Такой доступ в пространство под домом удобен, чтобы периодически осматривать ростверк и нижнее перекрытие, при необходимости корректировать их состояние. В деревнях это одно из любимых мест летного обитания для всякой живности вроде кур, собак и кошек, поэтому щель можно закрыть сеткой.

Повышенный ростверк

Повышенный ростверк устраивают так, что его подошва оказывается вровень с землей. Из-под опалубки выбирают 10-15 см грунта, так что готовый ростверк висит над воздушной подушкой. Это убирает щель, в которой гуляет ветер и до некоторой степени делает воздушную подушку неподвижной.

Но поскольку доступ в пространство под домом в этом случае почти невозможен, нужно обязательно защитить пространство воздушной подушки швертами или просто листами шифера, пластика и т.д., свободно установленными снаружи ростверка и доходящими до дна траншеи, от осыпания в эту полость земли. Иначе вскоре ростверк окажется лежащим на земле и на него начнет действовать зимнее пучение грунта.

Нельзя и закреплять на ростверке защитные щитки-шверты – они должны быть самостоятельны, тогда грунт сможет поднимать и опускать их, никак при этом не влияя на ростверк.

Заглубленный ростверк

Фундамент с заглубленным ростверком одновременно наиболее популярен и наименее рационален. По периметру здания, непосредственно по линии проекции его будущих стен выкапывается неглубокая траншея, из дна которой оказываются торчащими оголовки свай.

Затем делается опалубка-желоб, её дно расположено ниже уровня земли, но под ней также имеется воздушная подушка (можно положить желоб на бруски или отсыпать временную песчаную подушку).

Такой фундамент тоже предполагает защитные шверты, и дает практически неподвижную воздушную подушку под полом, это утепляет дом.

Совет

Монолитный железобетонный ростверк для свайного и столбчатого фундамента своими руками – как правильно сделать опалубку, армирование и заливка бетоном.

Руководство по возведению свайного фундамента с ростверком – выбор типа сваи, бурение скважины, заливка и возведение ростверка.

Выводу по ростверку

Опалубка для ростверка предусматривает съемное дно, формирующее гладкую нижнюю поверхность висящей в воздухе балки.

В целом же принципиальных различий в отливке разных видов ростверков нет, различия лишь в трудоемкости земляных работ или подъема бетонной смеси в более высокий желоб опалубки.

Армирование и заливка бетоном опалубки ростверка также не имеет особых отличий с заливкой ленточных фундаментов.

Ростверк часто называют столбчато-ленточным фундаментом, поскольку он внешне похож на ленточный. Это некорректное название, так как есть серьёзное различие в конструкции, назначении и свойствах.

Лента у ленточного фундамента сама, всей поверхностью равномерно передает полную нагрузку на грунт, так как всей поверхностью плотно лежит на земле.

Если у неё и есть столбы, то они скорее нужны для увеличения боковой работающей поверхности и особой роли в передаче нагрузок на грунт не играют.

Смысл ростверка – только объединение свай, работающих для передачи точечной нагрузки на грунт, и перераспределение на них общей нагрузки, сам он при этом на грунт нагрузку не передает и никогда не опирается на него, так как связан со сваями относительно слабо и при зимнем пучении грунта от свай его может просто оторвать.

Ростверк используют для относительно нетяжелых 1-3 этажных зданий, а в сейсмоопасных районах только для очень легких и одновременно прочных деревянных, каркасных и сип-панельных домов.

Источник: https://orcmaster.com/stroitelstvo/fundament/rostverk.html

Что такое ростверк фундамента? Подробно о сути вопроса

При планировании частного строительства стоит в подробностях уяснить, что такое ростверк фундамента – если, конечно, вы выбрали свайную или столбчатую основу.

Конечно, самым надежным считается ленточный, опущенный ниже точки промерзания грунта или плитный, тот, который практически не подвержен деформациям из-за пучинистости почв и подъема грунтовых вод. Но не всегда они оказываются оптимальными и целесообразными. Во-первых, существует такое понятие как плывучие грунты.

На них ленту, к примеру, не оборудуешь: давление, вызываемое подвижками почвы, она долго не выдержит. Во-вторых, перепады рельефа могут быть значительными настолько, что их выравнивание обойдется дороже, чем все строительство, вместе взятое.

В-третьих, точка промерзания может быть слишком глубоко; в этом случае ленточный фундамент будет просто нерентабельным. Особенно, если строится нечто немасштабное: гараж, баня, да хотя бы и тот же летний домик, в котором не планируется жить постоянно, а значит, должен он быть небольшим и легким.

Обратите внимание

К чему там капитальный фундамент, способный выдержать чуть ли не прямое попадание снаряда? Да и в солидном строительстве не всегда разумно закладывать ленточный фундамент. Деревянный дом в столь мощном основании не нуждается, даже если задуман в двухэтажном варианте.

А лента или плита съедят, чуть ли не половину отведенных на постройку финансов.

Что такое ростверк фундамента, нужно знать хотя бы для того, чтобы не приписывать ему лишние функции и не пытаться озадачить эту часть постройки непредназначенными для него проблемами. Это повлечет за собой избыточные капиталовложения, которые можно пустить на другие нужды, и ошибки в расчетах, что скажутся на качестве полученного строения.

Главное, что нужно уяснить: ростверк – это часть фундамента, в основе которого столбы или сваи. Однако выполняется она отдельно от опор и может быть изготовлена в двух вариациях:

  • лентой, пролегающей по всем опорным точкам;
  • плитой, положенной на сваи. Обычно в этом случае они располагаются не только по периметру, но вкопаны по всей площади. Такой фундамент предназначается под массивное и тяжелое здание.
  • Объединение всех опор в единое целое.
  • Равномерное распределение нагрузки, получаемой от всей конструкции, на каждую сваю, а затем – на почву.
  • Фиксация опор в строго вертикальном положении и недопущение их отклонения от заданной позиции.
  • При этом сам ростверк с землей не соприкасается и на нее не давит – его вес также разложен по сваям.

Ростверки имеют много разновидностей, причем по абсолютно разным параметрам. Для начала – стык между ростверком и сваями. Их сосуществование может быть двух видов.Наиболее распространенное – жесткое закрепление опор и ростверка. Просто необходимо оно, если на сваи/столбы воздействуют динамические, выдергивающие или горизонтальные силы. То есть – ненадежные грунты. В этом случае сваи, можно сказать, впаиваются в ростверк с тем, чтобы вся система была максимально приближена к монолиту.Шарнирное (свободное) сопряжение более простое и дешевое в исполнении. Общая нагрузка на опоры центрально ориентирована, вдавливание отсутствует или пренебрежительно мало, динамические нагрузки незначительны. Ростверк просто опирается на опоры, которые в нем не фиксируются.При нормальных грунтах на участке и отсутствии высокого поднятии подземных вод свободные опоры – замечательные архитектурно-строительные решения.
Эта часть свайного фундамента может быть выполнена по-разному и из различных материалов.

Сборный ростверк монтируется из металлических (в основном, стальных) балок. Обычно берется двутавр, швеллер или что-то аналогичное.

Годится разве что для построек, не рассчитанных на долгий срок эксплуатации: веранд, дачных домиков, беседок и прочего, поскольку монтаж довольно сложен, исходный материал со временем коррозируется, а прочность стыков элементов значительно ниже прочности самих балок. В срубах в роли такого ростверка выступают или нижняя обвязка, или такой же венец.

Сборно-монолитный ростверк – прерогатива высотного строительства. Его детали отливаются загодя и напоминают детский конструктор при сборке на месте. Помимо высокой стоимости, имеет ряд недостатков: без тяжелого строительного оборудования не соберешь, сваи должны быть установлены с точность до миллиметра, так что для личного домостроения вещь невыгодная.

Монолитно-литая разновидность ростверка наиболее удобна в собственном строительстве. Железобетон формируется в индивидуальном порядке: в ленту, плиту, замкнутый периметр или открытый контур. Довольно эконо

мичный вариант, который может быть подогнан под личные нужды и смонтирован без тяжелой техники (чаще всего).Между 1 и 3 пунктами выбор делается после взвешивания всех привходящих условий. В отдельных случаях, если у вас ну очень грандиозное строительство, можно прибегнуть и к сборному монолиту.

Высотная классификация ростверков

Их всего 3, и перед выбором нужно серьезно продумать последствия.Высокий ростверк считается наиболее оптимальным и рациональным. Между подошвой фундаментной плиты и грунтом расстояние минимум в 10 см. Оно обеспечивает безопасность ростверка при подъеме грунтов, который может запросто оторвать его от свай.

В недостатках числится доступное всем ветрам, сырости, живности и насекомым пространство под домом. К тому же, без дополнительных мероприятий погреб тут не оборудуешь. Однако если выложить цоколь, эти дефекты самоустранятся, и из списка изъянов их можно будет вычеркнуть.

Повышенный ростверк устраивается так, что его низ оказывается вровень с поверхностью земли. Из-под опалубки удаляется почва на глубину до 15 см – это и будет воздушная подушка, на которой будет висеть дом. Она защищается шифером, швертами, пластиковыми панелями, чтобы не засыпалась грунтом.

Заглубленный ростверк в какой-то степени является имитацией ленточного фундамента – без его преимуществ в виде подвала и без достоинств свайного основания. Выгодной стороной можно считать разве что утепление снизу. Сваи едва-едва выступают над дном траншеи, а в самой канаве оборудуется опалубка под сам ростверк.

Есть надежда, что подробное описание, что такое ростверк фундамента, поможет вам определиться, какой именно вам нужен, оценить все выгоды и недостатки вариантов и выбрать оптимальный под ваши природные условия, архитекторский план и личные чаяния.

Источник: http://remtra.ru/282-chto-takoe-rostverk-fundamenta-podrobno-o-suti-voprosa.html

Ростверки что это такое и их виды

Многие из тех, кто строил свой фундамент, слышали такое слово, как ростверк. Особенно это касается тех, кто возводил столбчатые или свайные основания. Но о том, что это за ростверк, и зачем он нужен, знают немногие. И это не мудрено, ведь много терминов в строительстве имеет народные аналоги или вовсе не рассматриваются как отдельный элемент.

Ну, построили стены внутри траншеи, ну, усилили досками для их удержания, какая разница, что это называется опалубкой и ребрами жесткости! Так и здесь: получается, что все видели ростверковый фундамент, но мало кто знает, что он так называется.

Важно

На самом деле все просто. Ростверк — это горизонтальный элемент свайных и столбчатых оснований. Собственно, он и связывает эти самые сваи и столбы воедино. Кроме того, он же равномерно распределяет нагрузку на каждый из этих элементов. Как видите, все легко и понятно.

С понятием разобрались. А ведь это — еще не все. На самом деле ростверки бывают разными, в зависимости от разных критериев. То есть, как видите, говорить есть о чем. Именно этим мы и займемся далее.

Виды ростверка

Что такое фундамент с ростверком, вы уже знаете. Теперь расскажем о разновидностях. Итак, ростверки делятся :

  1. По материалу. Этот критерий делит их на бетонные и железобетонные, металлические, деревянные.
  2. По типу конструкции. Здесь выделяют такие виды, как монолитные, сборные и, можно сказать, комбинированные (или сборно — монолитные).
  3. По месту нахождения относительно почвы. В этом плане конструкции разделяются на незаглубленные  и заглубленные, а также висячие.

Так выглядят виды ростверков в целом. Пришло время разобраться подробнее с каждым из них.

По типу выбранного материала

Технология устройства ростверков напрямую зависит от выбранного материала. Впрочем, не стоит сразу выбирать дерево из — за легкости в возведении, ведь для того, чтобы правильно определиться, нужно учитывать разные факторы, такие как, например, конструкция здания и нагрузка на основание.

В зависимости от материала бывают такие виды ростверка:

Железобетонные

 Сочетает в себе бетон и арматурные прутья, которые не дают конструкции изгибаться. На ЖБ ростверках часто строят здания из кирпича или блоков.

Как бетон, так и арматура подбираются согласно необходимым расчётам. Важно, чтобы прутья не выходили наружу, иначе им грозит коррозия.

Для этого  сверху концов стержней заливается дополнительный бетонный слой в 2 — 3 см.

Подобный подход имеет множество преимуществ. Конструкция из железобетона очень прочная, надежная, не боится агрессивного воздействия окружающей среды. Также её можно выполнить самостоятельно.

Правда, потратить на железобетонный ростверк придётся, немало средств, хотя немалую роль здесь играет конструкционный тип (об этом мы тоже скажем).

Но в определённых случаях это — правильное решение, ведь на других дом просто не устоит.

 Обычно его выполняют на стальных винтовых сваях. Делается такой ростверк из двутавра или швеллера. И тот, и другой материал выпускается в разных видах.

В случае со швеллером это не имеет большого значения. Вся разница состоит в гранях полок: они могут быть параллельными или с внутренним уклоном. И те, и другие подходят для ростверка.

С двутавром всё немного сложнее. Здесь нужно обращать внимание на две вещи. Первая — это буквенная маркировка. Кроме того, важны и цифры, стоящие после букв: чем она больше, чем толще у двутавра стенки. Та цифра, которая стоит перед буквами, обозначает высоту профиля.

Свайно — ростверковый фундамент из металла отличается прочностью и жёсткостью. Хорошо, если сваи металлические, поскольку тогда профиль просто приваривается. А вот с бетоном задача усложняется. Правда, металл имеет свойство поддаваться коррозии, из — за чего требуются дополнительные мероприятия. К тому же, без техники здесь не обойтись;

Ленточный ростверк из бетона и арматуры предпочтительнее, чем металлический, поскольку его можно сделать собственноручно, не привлекая техники.

Деревянные

Эта конструкция встречается нечасто.  Дело в том, что такой ростверк предназначен только для деревянных построек. Кирпичные, бетонные или блочные он просто не выдержит.

Поэтому такое применение можно встретить, например, в частных домах из дерева, банях, хозяйственных постройках.

Что такое деревянный ростверк? По сути, это — лёгкая конструкция из бруса, которую, наверное, проще всего создать самостоятельно. Также в качестве материала подходит и бревно, которое отёсывается с нижней части. Сваи в этом случае часто также бывают выполнены из дерева. Но это — необязательное условие.

Свайные конструкции могут быть и бетонными.

А вот гидроизоляция и антисептические пропитки являются обязательными условиями, поскольку дерево хорошо поддаётся различным негативным процессам, таким как гниение или грибок.

Хорошо защищённый деревянный ростверк может получиться созданным не только с минимальными усилиями, но и небольшими затратами, ведь брус и болты (или кронштейны) стоят меньше, чем бетон, арматура или швеллер.

Часто для гидроизоляции приобретают толь, который уступает в эффективности, из — за чего устарел, но, в то же время, стоит дешево. Есть и более качественные аналоги, такие как рубероид, гидроизол и линокром.

Бетонные

Много говорить про конструктивные особенности здесь вряд ли нужно, поскольку этот тип мало чем отличается от ЖБ конструкций. Единственное, что бетонный без арматурный ростверк  не имеет металлического компонента. Почему, наверное, всем понятно: на прутья не нужно выделять дополнительные средства, да и вязать каркас тоже.

Но вот проблема: всю нагрузку на себя принимает бетон. На сжатие у него достаточная прочность, а вот на изгиб — нет. Для этого в железобетонном аналоге и предусматривается арматура.

И в том, и в другом случаях формируют, как правило, ленточный ростверк. Бетонируется он так, чтобы в нём были утоплены оголовки свай на дециметр (то есть, 10 см).

Наиболее распространён этот вариант в одноэтажных зданиях; при этом фундамент имеет довольно много опор.

Видео

Источник: https://OsnovaPodDom.ru/raznoe/vidy-rostverkov-dlya-fundamenta

Для чего нужен ростверк?

Столбчатый фундамент состоит из двух функциональных элементов — свай и ростверка.

В буквальном переводе с немецкого Rostwerk — решетка и строение, что описывает конструкцию, но не объясняет ее предназначения.

Главная задача, для которой устанавливают ростверк — равномерное распределение нагрузки на несущее основание строения.

Обычно при строительстве жилых домов и других сооружений долгой эксплуатации укладывают ленточный фундамент, но это не всегда возможно из-за грунтовых вод, глубокого промерзания почвы или нестабильных грунтов. В этих случаях используют свайный фундамент или монолитную плиту, а для равномерности нагрузки сверху устанавливают конструкцию ростверка.

Наиболее распространенный вариант — рама из железобетонных балок или плит, прочно опирающаяся на надежно установленные столбы. Ростверк объединяет оголовки свай и создает жесткую опору для сооружения.Также ростверком называют бревенчатый настил, уложенный на подушку из щебня, песка или гравия — такой фундамент в сочетании со сваями пригоден для легких сооружений.

В многоэтажных домах решетчатые конструкции устанавливают между этажами и наверху здания для повышения жесткости и разделения нагрузки на вертикальные конструкции. Выбор ростверка зависит от типа грунтов, фундамента и специфики будущего сооружения.

Виды по признакам

  • Место. Ростверки укладывают на землю, заглубляют или подвешивают.
  • Материал. Используется дерево, металл, бетон или железобетон.
  • Исполнение. Монолитные, сборные и сборно-монолитные.

Равномерное распределение нагрузки от строения на опорную часть фундамента и несущее основание — главная задача, которую решает ростверк. Горизонтальная конструкция связывает столбы или сваи фундамента.

Платформа равномерно распределяет вес строения на опоры, передающие нагрузку на грунтовое основание. Единая конструкция фундамента предотвращает неравномерную просадку постройки, появление трещин в стенах, сырости и коррозии.

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

  • типа фундамента;
  • нагрузки на фундамент;
  • типа грунта;
  • высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья .

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

  • преимущества — прочность и легкость монтажа;
  • недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

  • преимущества — жесткая и надежная конструкция;
  • недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

  • преимущества — конструкции легкие и недорогие, быстрый монтаж;
  • недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

  • преимущества — простота и дешевизна;
  • недостатки — ненадежность.

Какие бывают?

Существуют три типа ростверка по расположению относительно нулевой отметки.

Высокий (надземный)

Располагается значительно выше отметки грунта или воды. Пояс балок висит над поверхностью грунта или воды, не касаясь их. Нагрузка в этом случае принимается только опорами фундамента. Используют в холодном климате или при угрозе подтопления построек, а также для строительства над водой или на заболоченных участках.

Повышенный (наземный)

Основание ростверка совпадает с нулевой отметкой. Верхний слой грунта иногда убирают и насыпают устойчивый к вспучиванию грунт, например, песок. Этот вид ростверка считают самым надежным, поскольку нагрузку удается распределить равномерно на опоры и на грунт через балки.

Низкий (подземный)

Часто используется в строительстве промышленных объектов. Ростверк заглублен в грунт ниже нулевой отметки. Под него копают неглубокий котлован, на основании которого устраивают подстилающий слой из стабильного при замерзании грунта.

Далее устанавливают опалубку, арматурный каркас и бетонируют. Можно также использовать сборную железобетонную или металлическую конструкцию.

Где применяется?

Классические ленточные фундаменты надежны, но часто не могут быть использованы в сложных грунтах. Ленточно-ростверковые (свайно-ростверковые) фундаментные конструкции лишены этого недостатка: они отлично справляются с нагрузкой и почти не имеют ограничений в применении.

При строительстве на склонах и в неустойчивых грунтах свайно-ленточные фундаменты позволяют обойтись без насыпи или снятия грунта. Они надежнее и дешевле — стоимость ниже классических ленточных на 10-25%.

Фундамент для забора

Свайно-ленточные фундаменты для заборов эффективны на глубоко промерзающих или пучинистых грунтах, хотя возможно использование в любых условиях. Если планируется тяжелый забор (облицовочный кирпич, бутовый камень), то такой тип фундамента также окажется самым удачным.

Опорами служат глубоко врытые столбы или сваи, заглубленные до отметки на 10 см ниже глубины промерзания. Лента из монолитного бетона на высоте 15–20см от поверхности грунта равномерно распределяет нагрузку на опоры.

Важно! Устройство такого фундамента обходится недешево, поэтому предварительно рекомендуем обратиться к профессионалам для выбора типа фундамента и расчетов.

Свайный куст

Несколько опор, объединенных ростверком, используется для массивных конструкций. Виды свайных кустов:

  • три сваи треугольником;
  • четыре сваи квадратом;
  • пять свай: четыре квадратом, пятая в центре, расстояние между сваями 2,5–3,5 диаметров свай;
  • лента: сваи в одну или две линии, расстояние между ними не менее трех диаметров;
  • свайное поле — ряды свай, образующие сплошное поле, расстояние между сваями 3–6 м.

Ростверк для куста свай также может быть высоким, поверхностным или заглубленным.

Зависимость типа ростверка от свай

Сваи для фундаментов изготавливают предварительно или бетонируют непосредственно на месте установки (буронабивные сваи).

На готовых сваях делают ростверки из деревянного бруса, железобетона, металлического профиля или бетона. Брус к оголовку опоры крепят болтами, металлический профиль и закладные детали балок ростверка приваривают.

Буронабивные сваи бетонируют в стальных или полимерных трубах, в которые устанавливается арматурный каркас и используют высокопрочный бетон. Ростверки после изготовления свай бетонируют в опалубке, в которую при необходимости предварительно устанавливают арматуру.

Размеры и габариты

Рассчитывают ростверки под колонны и ленточные по несущей способности при основных, дополнительных и особых нагрузках. Может проводиться расчет на раскрытие трещин при разных нагрузках. Аналогично рассчитывают ростверки круглого и квадратного сечения.

Основные характеристики ростверков:

  • Минимальная ширина ленточного ж/б — 40 см, высота — 30 см. Точные размеры определяются расчетами.
  • Размеры подошвы под колонны, ступени, подколонник принимаются размерами, кратными 300 мм, а высота плиты, ступеней и подколонника — кратной 150 мм.
  • В плане размеры принимаются кратными 30 см, а размер наружного контура на 20 см должен превышать размер свайного куста.
  • Высота ростверка на 40 см превышает глубину стакана (следует учесть необходимость заделки анкерных болтов). Расчетная высота должна быть минимальной и кратной 15 см.
  • Поперечные сетки арматуры стенок стакана ростверка устанавливаются на расстоянии не более 20 см и до ¼ глубины заделки колонны.
  • Количество арматурных сеток под ж/бколоннами — не менее 2, под стальными — не менее 4. По высоте между сетками должно быть 5–10 см.
  • Фундаменты полей свай размерами более 10х10 м проектируют аналогично кустовым.

При наличии агрессивных грунтовых вод под ростверк устраивают втрамбованную в грунт и пролитую битумом щебеночную подушку толщиной от 10 см.

Нормативная документация

Обратите внимание. Свайные фундаменты с ростверками проектируют и строят, используя СНиП и прочую нормативную документацию. Это касается всех типов фундаментов.

Для расчетов и соблюдения строительных норм используются следующие документы:

  • СНИП 3.02.01-87 Земляные сооружения.
  • СП 50-101-2004 Организация оснований зданий.
  • СП 24.13330.2011 Фундаменты свайные.
  • СНиП-2.02.01.83 Основания зданий и сооружений.
  • ГОСТ24022-80 Железобетонные фундаменты.
  • ГОСТ 24476-80 Железобетонные сборные фундаменты.

Устройство свайно-ростверкового фундамента своими руками

Свайно-ростверковый фундамент

Выбирая тип основания для дома или другого строения, необходимо учитывать большое количество факторов, от материальных затрат до геологических особенностей грунта на участке строительства. В большинстве случаев используется основание ленточного типа, так как возводится проще, легче и с меньшими затратами. Но как быть в том случае, если построить такой фундамент не позволяет тип грунта или имеются другие причины. В этой ситуации на помощь приходит свайно-ростверковый фундамент.

Описание свайного фундамента с ростверком

Уже название свайного фундамента говорит о том, что он состоит из свай, которые заглублены в грунт до определенного уровня. Чаще всего сваи погружают до плотного несущего слоя грунта или ниже уровня его промерзания. Готовая свайная конструкция не может использоваться в чистом виде, так как представляет собой разрозненные элементы. Исключение составляют каркасные постройки или срубы из бруса или бревна, в которых нижние венцы способны принять на себя нагрузку всей постройки.

Свайный фундамент с ростверком

Для строительства домов из других видов материала используется более совершенная форма — свайный ростверковый фундамент. В этой конструкции надземные части свай соединены металлической или бетонной лентой, ростверком.

На профессиональном языке ростверком называют часть основания, которая соединяет оголовки свай и служит опорой для несущих стен.

к оглавлению ↑

Виды свайного основания в зависимости от метода погружения

Сваи могут быть изготовлены разными способами, что определяет метод из погружения в грунт:

к оглавлению ↑

Расчет количества свай для фундамента

Надежность возведенного строения во многом зависит от правильного расчета количества опор и расстояния между ними, так как они принимают на себя основную нагрузку и распределяют ее. При проведении расчетов необходимо учитывать:

Считаем количество свай

  • Примерную массу конструкции, включая пол, стены, перекрытия и облицовку.
  • Полезную нагрузку от мебели, приборов и жильцов. Чаще всего этот параметр имеет постоянную величину: для многоэтажных конструкций — 200 кг/м2, для жилых одноэтажных домов — 150 кг/м2.
  • Нагрузка от снежного покрова в зимнее время. Это значение также имеет постоянность, в большинстве регионов оно составляет 180 кг/м2.
  • Коэффициент запаса, который в большинстве случаев равен 1,1 (очень редко применяется коэффициент 1,2).

К примеру, нужно рассчитать количество свай и шаг между ними для строения высотой в один этаж и размером 6*8 метров:

  • Определяем вес конструкции, для примера можно взять 29500 кг.
  • Высчитываем общую полезную нагрузку, для этого значение, указанное на 1 кв.м., умножаем на площадь дома: 6*8*150=7200 кг.
  • Узнаем величину снеговой нагрузки с учетом площади дома: 6*8*180=8640 кг.
  • Определяем общую нагрузку на основание, для этого суммируем нагрузку конструкции, полезную и снеговую нагрузку: 29500+7200+8640=45340 кг.
  • Полученное значение необходимо умножить на коэффициент запаса 1,1: 45340*1,1=49874 кг.
  • Принимая во внимание, что в среднем одна свая способна выдержать нагрузку около 2000 кг, определяем необходимое количество свай. Для этого достаточно разделить значение общей нагрузки с учетом коэффициента надежности на возможную нагрузку на одну сваю: 49874:2000=24,937.

Считаем шаги между сваями

При округлении этого числа получаем, что для одноэтажного дома площадью 48 кв.м. необходимо 25 свай. К этому количеству нужно прибавить сваи, которые будут поддерживать половые лаги внутри фундамента.

Шаг между опорами свайного фундамента определяется в размере 1,2-1,5 метра.

к оглавлению ↑

Расположение свай в ростверке

В зависимости от конструкции ростверка сваи могут иметь разное расположение:

Местоположение свай в ростверке

  • Одиночные сваи располагаются каждая под своей опорой.
  • Ленточное расположение подразумевает равномерное распределение опор по всему периметру дома.
  • Кустовое расположение необходимо в местах, где предполагается повышенная нагрузка на основание.
  • При расположении в виде поля сваи распределены рядами или в шахматном порядке.
к оглавлению ↑

Свайный фундамент с ростверком своими руками

Чаще всего строительство домов выполняется на буронабивном свайном фундаменте с ростверком в виде бетонной ленты, которая расположена над поверхностью земли на расстоянии 0,2 метра или заглублена в грунт.

Возведение свайного основания с ростверком проводится в несколько этапов.

Разметка участка

Для строительства любого фундамента требуется правильно выполненная разметка, свайный ростверковый фундамент также не обходится без этого этапа. Разметка участка выполняется следующим образом:

Размечаем участок

  • По линии расположения одной из длинных сторон дома ставят два колышка, расстояние между которыми равно длине этой стороны. Это будут два угла дома. Между колышками натягивают строительный шнур или веревку.
  • Перпендикулярно полученной линии натягивают еще два шнура, на которых отмечается ширина дома, и выставляются колышки. Здесь будут расположены два других угла, они также соединяются шнуром.
  • Проверить правильность углов можно следующим способом: по одной стороне угла делают отметку 3 метра, по другой — 4 метра. Если угол прямой, то расстояние между отметками будет равно 5 метров.
  • Затем отмечают места, где будут располагаться опоры фундамента. Здесь важно, чтобы сваи были устроены под углами дома и в местах пересечения стен.
к оглавлению ↑

Земляные работы

Ямы под сваи можно сделать самостоятельно посредством ручного бура. Глубина скважин определяется на этапе проектирования, но чаще всего она составляет 1,5-2 метра.

На дно пробуренных ям насыпают слой песка для обустройства подушки. Толщина слоя должна быть не меньше 0,1 метра, его нужно очень хорошо утрамбовать.

На подушку устанавливают асбестоцементную трубу, строго следя за вертикальностью расположения опоры. Для проверки можно использовать строительный уровень.

к оглавлению ↑

Армирование опор

Для создания армирующего каркаса берут четыре прута арматуры сечением 12 мм и связывают их поперечинами, используя мягкую проволоку. Высота каркаса должна быть равна высоте опоры с запасом 20 см. Этот запас необходим для дальнейшей связки с ростверком.

Приготовление и заливка бетона

Заливать сваи необходимо качественным раствором бетона, для приготовления которого понадобится 1 часть цемента марки М400, 3 части песка и 5 частей щебня. Более однородный и качественный бетон получается при замешивании в бетономешалке, но можно приготовить раствор своими руками. Для этого сначала перемешивают сухие компоненты, а затем добавляют воду небольшими порциями. Консистенция раствора должна быть средней густоты.

Готовый бетон заливают в армированные столбы, постоянно трамбуя его. Это поможет удалить из раствора воздушные пузырьки.

к оглавлению ↑

Сборка опалубки для ростверка

Монтаж опалубки зависит от расположения ростверка относительно земли. Если ростверк располагается над землей, то опалубку сооружают на подпорках, устраивая дно из досок. Из деревянных досок сколачивают щиты и делают боковые стенки опалубки, соединяя их распорками внутри конструкции. Снаружи опалубку также следует закрепить подпорками.

При заглубленном ростверке монтаж опалубки выполняют следующим образом:

Опалубка для ростверка

  • Выкапывают траншею и засыпают дно слоем песка до 10 см.
  • Собирают опалубку из деревянных щитов, установленных вертикально по обеим сторонам траншеи.
  • Фиксируют щиты распорками снаружи и распорками внутри.

Лучше всего использовать ростверк, поднятый над поверхностью земли, можно не бояться сезонного пучения грунта. Но строительство в этом случае необходимо начинать только через неделю после заливки бетона.

к оглавлению ↑

Армирование ростверка

Каркас для ростверка также вяжется из арматурных прутьев сечением 12 мм, только арматура соединяется в два ряда и укладывается по всей длине ленты. Под каркас рекомендуется сделать подставки из кусочков брусков толщиной 5 см. арматура ростверка обязательно связывается с прутьями опорных столбов.

Заливка ростверка бетоном

Заливать ростверк нужно тем же раствором, что и сваи. Залитый бетон тщательно выравнивают, делая проверку строительным уровнем. Снимают опалубку только через двое суток, а с надземного ростверка — через полмесяца.

Устройство свайного фундамента с ростверком занимает немного больше времени и сил по сравнению с ленточным основанием. Но в этом случае получается более надежное основание, которое позволяет избежать множества проблем, связанных с сезонными изменениями грунта.



ростверковый и буронабивной фундамент плюсы и минусы

Содержание:



Особенности фундамента из ростверка: характеристики, устройство

Фундамент ростверк – специальное горизонтальное сооружение (платформа), по типу столбчатого базиса или сваи, распределяющее всю нагрузку конструкции, разделяя основной вес на опоры. Последние перекладывают тяжесть груза на землю (грунт). Главная задача – соединить столбы и сваи в одну цельную конструкцию для того, чтобы со временем стены не трескались и не сырели, а также такое сооружение предусматривает отсутствие просадки, которая приведет к негативным последствиям для всего строения. Ростверковый фундамент под ключ предотвращает такое неприятное явление, как коррозия, защищает от вредных организмов, грызунов и различных насекомых.

Устройство буронабивных свай

Фундамент буронабивные сваи являют собой скважины с вмонтированными каркасами из металла, которые разработаны и выполнены по плану (проекту) будущего здания. Внутрь скважин заливается раствор глины, который выполняет функцию предотвращения крушения стен. Раствор из воды, песка и бетона закачивается в каркасы. Очень часто, смотря какая земля для строительства, используют обсадные трубы – если грунт не «плывет» можно обойтись без них.

Процесс изготовления свай выполняется заданном порядке:

  •  совершив расчет скважины, буром или ударной установкой в земле вырывают полость;
  •  во время совершения процесса используют раствор глины, помогающий в профилактике провалов внутренних поверхностей ямы;
  •  поток залитого раствора глины подталкивает массы грунта к верху скважины;
  •  в выбуренную полость с помощью специальных крепежей опускают металлический каркас, местоположение которого (сверху или по периметру сваи) зависит от показателей тяжести груза;
  •  яму заливают раствором цемента, следя за тем, чтобы трос, оказавшийся в скважине, был забетонирован чуть больше 1 метра.

Для того, чтобы улучшить несущие показатели, фундамент буронабивной изготавливают с помощью свай, у которых книзу расширяется конструкция.

Фундамент на сваях буронабивного вида

Что такое буронабивной фундамент? Это, по сути, определенное количество сооружений из свай. Главным его плюсом можно выделить легкость изготовления – его можно изготавливать вручную, на том месте, которое выделено под застройку. Никакими особенными процессами, закладывание фундамента не отличается, единственным серьезным моментом является бурение скважины, использующуюся часто как опалубку.

Вариантов сооружения столбов два – связать с помощью ростверка, который распределит тяжесть конструкции по всему периметру или оставить их в начальном положении.

Существует всего два способа установки буронабивных элементов, исходя из заданной технологии и проекта будущего здания:

  •  скважины не укрепляются с помощью растворов, так называемый «сухой» метод;
  •  второй вариант – применяется опалубка (постоянная или временная).

Если позволяют условия грунта, они достаточно плотные, не «плывут», бетон заливают в саму скважину. Для того, чтобы избежать нарушения плотности раствора, утечки цементного молочка, прежде чем заливать яму цементом, ее внутренние стенки укладывают специальными материалами, к примеру, плотной пленкой. Это делается для того, чтобы дополнительно обеспечить всю поверхность скважины от проседания стенок и создать гидроизоляционный слой.

Если выбрать второй вариант, с применением опалубки (она бывает пластиковая или металлическая), то временный вид убирается спустя необходимое время, когда цементный раствор полностью застыл и стал твердым. Прежде чем пользоваться подобным методом, очень важно обеспечить дополнительную гидроизоляцию сваям. Очень хорошим преимуществом в данном методе является то, что при временной опалубке реально сделать промежуток из песка между фундамент на буронабивных сваях и самой землей. Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются.

Буронабивной фундамент с ростверком создается с целью «разгрузить» конструкцию, равномерно распределить вес, улучшить показатели устойчивости. Всего существует два основных способа изготовления данного сооружения:

  •  в первом случае, обязательно оставляется зазор между конструктивными элементами и грунтом, который должен составлять около 2 см. Для чего это нужно? Ответ прост – уменьшаются негативные воздействия внешних факторов на пучинистый тип грунта, к примеру, оставив зазор, можно не боятся наводнения и затопления;
  •  углубленный метод применяется при стройке огромных и мощных домов или возможного использования нижних ярусов под подвальное помещение.

Данный фундамент ростверк с буронабивными сваями, плюсы и минусы которого помогут определится с выбором варианта основы для здания, требует особо внимания при воздвижении. Его сильные стороны:

  •  высокий уровень несущих конструкций;
  •  возможность возводить его для разных видов грунта;
  •  подземные воды и резкое повышение их уровня по окончанию постройки не помеха для строительства и дальнейшей эксплуатации;
  •  подготовительные действия участка сведены к минимуму;
  •  работы с землей очень мало.

Существует также определенное количество недостатков, которые очень важно учесть при возведении здания:

  •  практически полная невозможность строительства помещения под подвал;
  •  дорогостоящая установка свай, которая производится специальной техникой на профессиональном уровне.

Фундамент ростверк на сваях, расчет которого должен производится очень внимательно, имеет свои особенности:

  •  первым делом, проводится оценка земли;
  •  очень тщательно высчитать коэффициент тяжести, которая придется на фундамент;
  •  подсчитать необходимое количество и параметры свай для сбора конструкции.

Что такое свайно — ростверковый фундамент

Фундамент ростверк на сваях выполняется с помощью такого строительного инструментария: уровень, арматура, молоток, проволока (желательно вязальная), лопаты разной величины, гвоздей, рулетки, колья для разметки, трамбовка. Материалы для изготовления: вода, цемент, песок, щебень, специальные асбестовые трубы. Вся процедура строительства выполняется в несколько очень важных шагов:

  •  расчет проекта конструкций всех несущих стен;
  •  расчет ростверка фундамента;
  •  подготовка плана здания;
  •  проведение разметки и чертежей на почве строительства.

Монолитный фундамент с ростверком отлично подходит для строительства домов на территории с проблемным грунтом.

Как работает ростверк и что он дает

Фундамент ростверк что это, какова его цель? Главная задача данного сооружения – соединить сваи, которые работают как передатчики тяжести на грунт точечно. Также, ростверк равномерно распределяет на них полную нагрузку, не затрагивая землю, не касаясь и не опираясь на нее. Его связь со сваями достаточно слабая, что в зимние перепады (пучение), может негативно сказаться на конструкции в целом.

В основном, его предназначение – держать здания с небольшим весом, предпочтительно в 1 или 3 этажа. В регионах с проблемным грунтом на него устанавливают совсем облегченные варианты – деревянные или каркасные конструкции. Перечень грунтов, на которые можно установить фундамент под ростверк, довольно обширен: суглинистые, торфяные, илистые, глины, лес, пучинистые.

Без особых проблем выполняется застройка на склонах холмов или участках с большим процентом промерзания земли. Благодаря прочным подпоркам из свай, таким конструкциям склоны не страшны – применяется каркасная технология. Также, допустимы строения с основанием, ширина которого больше 3 метров. Ростверк признан строителями как универсальный элемент.

Устройство ростверка

Поскольку, существует два основных типа фундамент буронабивной с ростверком, высокий и низкий, технология установка тоже отличается. Первый вид значительно повышает цену стройки, так как обладает множеством нюансов и обязательным наличием опалубки, а второй гораздо проще, так как верхняя черта заливается по самой низкой отметке без опалубки.

На данный момент, одним из широко распространенных является такое сооружение, как фундамент тисэ с ростверком. Что такое тисэ? Это специальная экологичная технология, позволяющая создать из недорогих строительных материалов отличное строение, отличающееся долговечностью и прочностью. Подобная застройка обойдется недорого, при этом будут учтена все возможные плюсы и минусы конструкции.

Установка закладных деталей

Данный этап предусматривает формирование продух вентиляции, закладку специальных труб для дальнейшего монтажа отопительной системы, канализационной системы, разводки электричества, система водопровода. Все эти процессии необходимо выполнить вовремя, так как потом не будет другого выхода, как разбивать бетон, что приведет к разрушению монолита, его целостности.

Досадные недостатки

Фундамент под ростверк характеризуется также определенными минусами, такими как:

  •  для строительства важны очень точные и правильные расчеты;
  •  сооружение не предусматривает строительства подвала и полуподвальных помещений;
  •  установка невозможна на грунте, характеризующимся как подвижный, если он имеет свойство набухать или очень сильно проседает со временем;
  •  дом с подобным фундаментом обязательно необходимо утеплить;
  •  с таким фундаментом запрещено строительство многоэтажек.

Любая стройка должна сопровождаться осмотром территории квалифицированными специалистами.

Монтаж ростверка для свайного основания

для базиса из свай изготавливается следующими действиями:

  •  обработать участок химическими веществами, во избежание активного роста растительности;
  •  проводится разметка и выравнивание территории;
  •  проводится вкручивание свай, провести их армирование;
  •  конструкция заливается бетоном, изготавливается опалубка.

После застывания цементного раствора обязательно провести гидроизоляцию.

Видео по теме ростверковый фундамент

1 ростверковый фундамент



2 буронабивной фундамент



Grillage Foundation | Типы фундамента ростверка

Самый важный момент в этой статье

Фундамент ростверка

Фундамент ростверка состоит из двух или более ярусов балок, уложенных под прямым углом для распределения нагрузки на большой площади. Этот тип фундамента обычно используется для опор и стоек колонн тяжелых конструкций.

или

Фундамент, состоящий из одного, двух или более слоев балок (обычно стальных), наложенных на бетонный слой для распределения нагрузки по большой площади, является фундаментом для гриля.

Используется в основании колонн. Эти слои залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для столбов и колонных лесов с тяжелой конструкцией.

Хотя фундамент и сетка выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, сетка распределяет тяжелые нагрузки на большие площади.

Также прочтите: Сваи для фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Типы фундамента ростверка

По материалам, использованным при строительстве, фундамент ростверка бывает двух типов:

  • Стальной фундамент ростверка
  • Фундамент деревянного гриля

Фундамент стального ростверка

Фундамент стального ростверка состоит из стыков или стальных балок, поставляемых в одинарном или двойном слое.Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как стальные катаные балки.

Обеспечивается минимальное покрытие 10 см на внешних сторонах внешних балок, а также над верхними полками верхнего слоя.

Глубина бетона должна быть не менее 15 см. После выравнивания основания и заливки бетона необходимо убедиться, что уплотнение выполнено должным образом и образуется непроницаемый слой толщиной не менее 15 см.

Защищает стальные балки от грунтовых вод, которые могут вызвать коррозию. Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 до 300 мм с помощью трубных разделителей.

Затем заливаем бетон между балками первого слоя и вокруг них. После этого размещаем второй уровень балки под прямым углом к ​​первым уровням с помощью разделителя.

Затем снова заливаем бетон между стальными балками и вокруг них. При этом, мы подключаем стальные опоры для верхнего слоя с помощью опорной плиты, боковых углов, и усиливающей накладки.

Эти соединительные элементы также заделаны в бетон, чтобы сделать соединение жестким.

Также прочтите: Разница между опорой и фундаментом | Что такое фундамент и фундамент

Деревянный ростверковый фундамент

Деревянный фундамент предназначен для кладки стен, сильно нагруженных деревянными колоннами.

Этот фундамент особенно полезен на затопленных территориях, где несущая способность почвы очень низкая и где нагрузка на почву ограничена 50-60 кН / м2.

Деревянные доски и деревянные балки используются вместо стальных балок. между деревянными стыками нет бетона.

Однако нижний бетон, подаваемый в стальную решетку, заменяется деревянной платформой, построенной из деревянных досок.

Выемка фундамента ровная. Нижний слой деревянных досок размером от 20 до 30 см и шириной от 5 до 7,5 см укладывается рядом, без промежутков между ними.

Над этим слоем под прямым углом размещается деревянная балка того же сечения, что и у деревянного столба.

Затем снова кладут еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстые, простирающиеся на всю ширину основания стены, на которой возводится каменная стена.

Также прочтите: Что такое Raft Foundation | Тип опоры | Деталь Плот Footing проекта

Грильяж Фонд

Для проекта фундамента решетки, необходимо рассчитать нагрузки и моменты надстройки.

Исходя из этого, нам необходимо определить базовую площадь, необходимую для адекватного допустимого давления на грунт в данном состоянии.

Разделив эту область, мы найдем номера и размер каждого слоя сетки. Затем мы должны спроектировать слой так, чтобы он наклонялся от края слоя выше.

Он определит размеры балки, необходимые для выдерживания изгибающих моментов и поперечных сил.

Сетка не может быть заделана бетоном и по порядку, так как совместное действие балки и бетона будет деморализовано.Способ строительства и загрузки должен соответствовать требованиям проекта

Также прочтите: Двутавровая балка и двутавровая балка | Что такое двутавровая балка | Что такое двутавровая балка

Характеристики решетчатого фундамента

Решетка соединяет весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай.

В большинстве случаев фундамент представляет собой монолитную железобетонную конструкцию. Сопротивление обеспечивается металлической конструкцией (стальной фундамент для гриля).

Установка фундамента ростверка

Шаги по установке фундамента под решетку показаны ниже:

  • Во-первых, для сплошной монолитной сетки нам необходимо изготовить и установить конструкцию. Мы предпочитаем этот мангал, потому что он более надежный.
  • Опалубка изготовлена ​​из кромочных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждой сеткой следует оставить расстояние от 15 до 30 см.
  • Внутри опалубки мы должны определить структуру соединения арматуры с помощью соединительного провода. Кратчайшее расстояние от конструкции рядом с опалубкой должно быть таким же.
  • Затем арматура подключается к тому же соединительному проводу, который использовался ранее.
  • Затем бетон необходимо приготовить с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Соединения необходимо размещать на высоте примерно от 25 до 30 мм, чтобы они полностью погрузились в бетон.Бетон нужно заливать осторожно, чтобы избежать образования нежелательных полостей. 6. После заливки поверхность необходимо выровнять и дать высохнуть. После высыхания опалубку можно снимать. Фундамент готов.

Преимущества ростверка

  • Требуется меньше времени и материалов на установку;
  • Снижает выделение тепла из дома с помощью фундамента, так как не применяется к мерзлому грунту.
  • Снижает уровень вибрации дома (это очень реально, если дом построен рядом с автомагистралями) .

Недостатки ростверка

  • Требуется сооружение свай на достаточно большой глубине;
  • пространство под сеткой необходимо заполнить и обогреть.

Понравился пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение —

Фундамент ростверка — типы и установка [Civil Planets]

Фундамент — жизненно важная часть любой конструкции, которая передает на землю все виды нагрузок.

В зависимости от несущей способности грунта в строительстве используются несколько типов фундаментов. Фундамент ростверк — одно из них.

Что такое ростверк фундамент?

Колонный или опорный фундамент, образованный двумя или более поперечными балками, расположенными под прямым углом друг к другу, покрытыми бетоном, называется ростверковым фундаментом.

Когда и где он используется?

  • Фундамент ростверк подходит, когда фундамент сооружения возводится как фундамент мелкого типа на влажной или рыхлой почве.
  • В основном для рыхлых грунтов используется метод глубокого фундамента. Однако ростверк будет рекомендован там, где глубокий фундамент по каким-либо причинам невозможен.
  • Фундамент ростверка считается, когда глубина фундамента ограничена от 1 до 1,5 м по таким причинам, как каменистый грунт.
  • Более того, ростверк может выдерживать и переносить большие нагрузки от конструкции на большие площади.

Элементы фундамента ростверка

  • Глубина фундамента будет в диапазоне от 1 м до 1.5 м, но не менее 900 мм.
  • Стальная балка или деревянные доски должны быть размещены над бетонным основанием, причем толщина бетонного основания должна быть не менее 150 мм.
  • Два или более стальных бруса или деревянных слоев были уложены на бетонное основание, и эти слои расположены под прямым углом к ​​каждому из них.
  • Количество балок нижних слоев выше верхнего. Например, если верхний слой имеет 3 балки, то нижний слой должен иметь 5 или 6 балок в зависимости от критериев расчета нагрузки.
  • После крепления стальной колонны весь каркас следует покрыть бетоном.

Виды фундаментов ростверков

Фундамент ростверк по марке разделен на два.

  • Фундамент стальной ростверк
  • Фундамент деревянный ростверк

Фундамент и установка стального ростверка

Фундамент стальной ростверк состоит из двух и более слоев стальных балок.

  • Во-первых, бетонное основание должно быть выполнено на грунте толщиной не менее 150 мм.
  • Стальной каркас будет надлежащим образом размещен над бетонным основанием.
  • Верхний слой балок укладывать под прямым углом к ​​нижнему слою.
  • Лучи будут отделены друг от друга разделительной панели, которая является диаметром 20 мм для бетона проникновения в каждом слое.
  • Расстояние между балками не должно превышать 300 мм. Если расстояние между балками превышает 300 мм, бетон не будет действовать как монолитный.
  • Теперь необходимо правильно залить бетон внутри и вокруг стальной секции с надлежащим уплотнением.
  • Опорная плита должна быть закреплена поверх верхнего слоя с помощью цементного раствора и убедиться, что плита не колеблется.
  • Затем исправление стали подпорка на опорной плите вместе с пластиной ластовицы и затянуть гайки и болты.

Наконец, бетон должен быть залит в фундаменте и вокруг него с минимальной прозрачностью 15 мм, чтобы предотвратить коррозию стали под воздействием воды.

Фундамент и установка деревянного ростверка

Фундамент из деревянных ростверков подходит для легких конструкций, несущая способность грунта которых не превышает 6 тонн / кв.м.Поверх этого фундамента будет возведена стена из кирпичной или блочной кладки.

  • Деревянные доски толщиной от 80 мм до 100 мм, используемые для изготовления фундамента.
  • Деревянные доски состоят из двух или более поперечных слоев. Между досками нет распорки, и расстояние между досками должно составлять от 450 до 600 мм с каждой стороны основания.
  • В этом фундаменте минимальное количество бетона было залито внутри и вокруг фундамента.
  • Затем можно возводить кирпичную или блочную стену поверх фундамента.

Преимущества и недостатки

Преимущества Недостатки
Экономия и экономия средств Может быть под воздействием подъемной силы.
Глубокая выемка грунта не требуется для рыхлого грунтового основания. Для раскопок большей площади.
Для завершения фундамента достаточно меньше рабочей силы. Выравнивание столбца может немного измениться.

Использование Grillage Foundation

Основное применение ростверкового фундамента — это перенос большой нагрузки на рыхлый грунт, где по каким-то причинам глубокий фундамент невозможен.

Надеюсь, вам понравилась статья. Счастливого обучения 🙂

Автор Сатиш

Сатиш — инженер-строитель с более чем 9-летним опытом работы в жилищном строительстве.Он автор, редактор Civil Planets

.
Похожие сообщения

Фундамент ростверка — Стальной и деревянный ростверк

Фундамент из ростверка используется, когда тяжелые структурные нагрузки от колонн, опор или опор необходимо передать на грунт с низкой несущей способностью. Фундамент для ростверка часто оказывается легче и экономичнее. Это позволяет избежать проведения глубоких земляных работ и обеспечивает необходимую площадь у основания для снижения интенсивности давления в пределах безопасной несущей способности почвы.В зависимости от материала, из которого изготовлен ростверк , фундамент можно условно разделить на две следующие категории.

(а) Фундамент стальной ростверк
(б) Фундамент деревянного ростверка

(а) Фундамент стальной ростверк:

Фундамент стальной ростверк состоит из стальных балок, также известных как балки ростверка, которые бывают одно- или двухъярусными. При двухъярусном фундаменте ростверк верхний ярус укладывается под прямым углом к ​​нижнему.Балки ростверка каждого яруса удерживаются распорными стержнями 20 мм с трубными разделителями диаметром 25 мм. Балки расположены на подходящем расстоянии, чтобы обеспечить возможность укладки и уплотнения бетона между ними. Наиболее подходящим считается минимальный зазор 8 см. В любом случае расстояние между полками балок не должно превышать ширину полки более чем в полтора-два раза, но не более 30 см. Если балки расположены на большем расстоянии друг от друга, существует опасность того, что бетонная заливка не будет действовать монолитно с балками и, как таковая, может привести к разрушению фундамента.Для защиты балок от коррозии на внешних сторонах внешних балок, а также над верхней полкой верхнего яруса должно быть не менее 10 см покрытия. Покрытие из бетона под нижней балкой должно быть не менее 15 см. см.

Фундамент стального ростверка

Способ устройства фундамента стального ростверка:

Земляные работы ведутся на расчетную глубину, дно хорошо выровнено. Это фундаментное основание покрывается слоем богатой бетонной смеси толщиной не менее 15 см.Он хорошо уплотняется, чтобы слой бетона стал непроницаемым слоем. Затем на эту бетонную подушку на заданном расстоянии друг от друга с помощью разделителей укладываются балки ростверка заданных размеров. Верхняя поверхность полок балок ростверка приводится в горизонтальную плоскость, и все нижние полки балок заливается обильным цементным раствором для закрепления балок на бетонном основании. Затем между балками и вокруг них укладывается бетон. Если требуется другой уровень.он держится под прямым углом к ​​уже уложенному ярусу, а все пространство заливается бетоном.

(б) Деревянный ростверк:

Если почва мягкая и постоянно заболоченная, стены здания могут быть экономически поддержаны с помощью деревянного ростверкового фундамента соответствующей конструкции. Фундамент с деревянным ростверком можно безопасно использовать для легких построек, ограничив нагрузку на почву до 5,5 т / кв.м. В этом типе строительства бетонный блок, обычно устанавливаемый под фундаментом стены, заменяется деревянной платформой.

Деревянный ростверк для стены

Деревянная платформа состоит из досок, обычно от 8 до 10 см. толстые, расположенные в два слоя, один продольный, а другой поперечный по стене, выходящий за пределы основания фундамента примерно на 45–60 см с каждой стороны. В самых нижних слоях доски имеют толщину от 5 см до 10 см в зависимости от нагрузки и условий площадки. Два слоя досок разделены прямоугольными деревянными частями, расстояние между которыми не превышает 38 см. от центра к центру, глубина секций равна 0.В 75 раз больше ширины.

PPT — Типы фундаментов Презентация PowerPoint, скачать бесплатно

  • Типы фундаментов Подготовила: профессор Алька М. Шах, факультет гражданского строительства, Университет Нирмы

  • Что такое фонд? • Самая низкая часть конструкции, непосредственно контактирующая с землей и передающая все нагрузки на подпочву под ней. • Большая часть конструкции выходит из строя из-за разрушения фундамента НАЗНАЧЕНИЕ • Поддерживать конструкцию • Распределяет нагрузки по большей площади • Минимизирует дифференциальные осадки • Повышает устойчивость и предотвращает опрокидывание • Равномерно распределяет неравномерную нагрузку на почву

  • Основание и опора одинаковы? • Фундамент: Часть конструкции, которая находится в непосредственном контакте с землей, на которую передаются нагрузки.• Основание: самая нижняя часть фундамента, которая находится в непосредственном контакте с грунтом, называется опорой.

  • Типы фундаментов

  • ФУНДАМЕНТЫ Пригодность ФУНДАМЕНТОВ • Несущая способность грунта больше. • уровень грунтовых вод (W.T) низкий. • не требуется обезвоживание фундамента. • верхние слои почвы однородны и устойчивы. • Меньшая нагрузка на конструкцию. Глубокий ФУНДАМЕНТ • Несущая способность почвы низкая. • уровень грунтовых вод (Вт.T) высокий. • обезвоживание фундамента затратно и сложно. • верхние слои почвы неоднородны и неустойчивы. • Нагрузка на конструкцию больше.

  • ТИПЫ НЕДОСТАТОЧНЫХ ФУНДАМЕНТОВ 1) РАСШИРЕННАЯ ФУНДАМЕНТ i) Непрерывная опора (полоса или стена) ii) Изолированная опора колонны a) Квадратная b) Круглая c) Прямоугольная iii) Опора с перевернутой аркой iv) Железобетонные опоры 2) РЕМНИ ОПОРЫ 3) КОМБИНИРОВАННЫЕ ОПОРЫ i) прямоугольные ii) трапециевидные 4) ПЛОТНОЕ ФУНДАМЕНТ 5) ФУНДАМЕНТ РЕЙСА

  • 1) РАСПРЕДЕЛИТЕЛЬНАЯ ФУНДАМЕНТ • Несет одну колонну • Используется для распределения нагрузок от стен колонн на большей площади • Состоит бетонных плит, расположенных под каждой несущей колонной, и сплошной плиты под несущими стенами.• Обычно используются из-за их низкой стоимости и простоты конструкции. • Используется в сооружениях малого и среднего размера с умеренным или хорошим состоянием почвы. • Для многоэтажных домов неэффективно.

  • Стеновые опоры Простые стенные опоры без смещений кладки (SBC высокие) Стеновые опоры со смещениями кладки (ступенчатые стенные опоры) (SBC низкие)

  • СТЕНА / СТЕНА • Широкая опора для непрерывной стена называется ленточным фундаментом.(Используется для поддержки несущих стен)

  • Опора перевернутой арки • Используется на мягких грунтах для уменьшения глубины фундамента. • Концевые колонны должны быть прочными, чтобы выдерживать внешнее давление, вызываемое действием дуги.

  • Железобетонная опора • Используется там, где стены подвергаются большим нагрузкам и несущая способность грунта низкая.

  • ИЗОЛИРОВАННАЯ ОПОРНАЯ КОЛОННА • Используется для поддержки отдельных колонн.

  • 2) КОМБИНИРОВАННАЯ УСТАНОВКА • Поддерживает две колонки • две колонки расположены так близко друг к другу, что их отдельные опоры могут перекрываться • одна колонка размещается прямо на линии собственности • C.G. нагрузки на колонну и центр тяжести основания должны совпадать.

  • КОМБИНИРОВАННАЯ ФУНДАМЕНТ • Прямоугольная опора • Трапециевидная опора

  • Комбинированная опора деформируется, как показано на рис. Ниже • Условие эксцентричной нагрузки слева end, из-за ограничений линии свойств, будет создавать растягивающие напряжения в верхней части основания.

  • 3) КОНСОЛЬ / СТРЕЛКА • Две изолированные опоры, соединенные ремнем или балкой • Соединяются таким образом, что ведут себя как одно целое • Ремень действует как соединительная балка и не реагирует на грунт.Ремешок выполнен в виде жесткой балки. • Он не обеспечивает подшипник

  • для соединения эксцентрично нагруженного основания колонны с внутренней колонной . • Используется для передачи момента, вызванного эксцентриситетом, во внутреннюю часть. • Может использоваться вместо комбинированных опор, если расстояние между двумя колоннами велико. • Более экономично, чем комбинированные опоры.

  • 4) РАФТ ФУНДАМЕНТ • Большая железобетонная плита поддержка нет. колонн и стен • площадь расставленных опор или комбинированных опор превышает примерно 50 процентов общей площади здания • Большой вес и целостность мата обеспечивают достаточную прочность

  • РАФТ / МАТ ФУНДАМЕНТ

  • РАФТ / МАТОВЫЙ ФУНДАМЕНТ

  • Плот / мат Фундамент подходит при следующих условиях: • Конструкционные нагрузки велики или состояние почвы плохое • Мягкие или рыхлые грунты имеют меньшую несущую способность • Грунт фундамента неоднороден и склонен к чрезмерному дифференциальные осадки • Боковые нагрузки неоднородны • Колонны расположены так близко, что их отдельные опоры могут перекрываться • Чтобы противостоять давлению воды, когда грунтовые воды выступают выше уровня пола самого нижнего подвала здания • Нагрузки на отдельные колонны

  • 5) ФУНДАМЕНТ ДЛЯ РЕШЕТКИ • Используется для передачи тяжелых нагрузок от стали c колонны в почву с низкой несущей способностью • Избегает глубоких земляных работ • Снижает интенсивность давления • Легче и экономичнее • Используется в кладке мостов, автобусных остановках, железных дорогах и т. д. • Состоит из катаных стальных соединений (RSJ), известных как балки ростверка. Типы ростверков фундамент • Стальной фундамент ростверка • Деревянный фундамент ростверка

  • Тип фундамента, часто используемый в основании колонны.Он состоит из одного, двух или более ярусов стальных балок, наложенных на слой бетона, при этом смежные ярусы расположены под прямым углом друг к другу, а все ярусы заключены в бетон. • Это надежный фундамент, который используется в тех местах, где нагрузка на конструкцию достаточно велика, а несущая способность грунта сравнительно низкая. • Ростверковый фундамент помогает распределять нагрузку на более широкую площадь грунта. • Ростверк помогает избежать глубоких раскопок, так как необходимая площадь основания предусмотрена для нагрузки на передачу. • Этот тип фундамента обычно используется для опор колонн тяжелых конструкций, стальных опор и т. Д.

  • ФУНДАМЕНТ ДЛЯ РЕШЕТКИ

  • Фундамент стальной ростверк • Состоит из катаных стальных балок в одно- или двухъярусном исполнении

  • Фундамент деревянного ростверка • Использует деревянные доски и деревянные балки между ними • Бетон не используется деревянные балки • Используется в заболоченных местах

  • Фундамент ростверка для деревянного / деревянного столба

  • НЕБОЛЬШОЙ ФУНДАМЕНТ Преимущества: Стоимость (доступная) Процедура строительства (простая) Материал (в основном бетон) Трудоемкость (не требуется экспертиза) Недостатки: Фундамент поселка подвержен вырыву, скручиванию и т. д. Неровная поверхность грунта (наклон, подпорная стена)

  • ВИДЫ ГЛУБОКОГО ФУНДАМЕНТА • ФУНДАМЕНТ ГЛУБОКИЙ • 2) КАССОН ИЛИ ФУНДАМЕНТ • 3) КОФЕРНЫЕ ПЛОТИНЫ

  • 1) Свайный фундамент • Свайный: Фундамент столбчатый глубоко в недрах.• Сваи — это конструктивные элементы, изготовленные из стали, бетона или дерева. • Предпочтительно: • i) Когда несущая способность почвы низкая. • ii) Отсутствие надлежащих несущих пластов на небольшой глубине. • iii) откачка подземных вод будет слишком дорогостоящей. • iv) Тяжелые нагрузки от надстройки, при которых неглубокий фундамент будет неэкономичным.

  • 1) Свайный фундамент Классификация свайного фундамента • По функциям: • -Конечная опора: передача нагрузки через почву или воду… • -Трение: передача нагрузки посредством поверхностного трения… • -Уплотнение: рыхлое уплотнение гранулированный материал и, таким образом, увеличивая SBC… • -Напряжение (поднятие): закрепите конструкции, подверженные поднятию из-за гидравлического давления или опрокидывания…

  • 1) Свайный фундамент Классификация свайного фундамента -Анкер: Обеспечьте анкерное крепление против горизонтальное натяжение… -Крыло и дельфины: защита от ударов с судов.-Лист: Для уменьшения просачивания и подъема под гидротехническими сооружениями, такими как плотины…

  • Под расширенными сваями • Под расширенными сваями называются буронабивные монолитные бетонные сваи, имеющие одну или несколько выпуклостей, образованных путем увеличения ствола сваи. • Эти сваи лучше всего подходят для почв, где происходят значительные колебания грунта из-за сезонных колебаний, насыпных грунтов или мягких слоев грунта. • Использование луковиц с недостаточным расширением дает преимущество увеличения несущей способности и подъемной способности.Это также обеспечивает лучшее закрепление на больших глубинах. • Эти сваи эффективно используются в механических фундаментах, над мостами, в резервуарах для воды и песка в фундаменте опоры электропередач.

  • Кессоны • Слово кессоны происходит от французского слова caisse, означающего коробку. от поверхности земли или воды на желаемую глубину • Используется для размещения фундамента под водой

  • Типы кессонов Пневматический кессон (закрытый сверху и открытый снизу) Ящик-кессон (открытый сверху и закрытый снизу) Открытый кессон или колодцы (открытые сверху и снизу) Одинарные, многослойные и цилиндрические

  • Кессоны боксы • Прочное водонепроницаемое судно • Построено на суше и плавно поднимается на площадку, а затем погружается в воду • Используется при нагрузках не тяжелый • Несущий слой доступен на небольшой глубине • Глубина воды от 6 до 8 м • Фундамент не требуется • Материал рыхлый

  • Открытый или Кессоны для колодцев (фундамент колодца) • Используется для зданий и мостов, где почва может размываться • Нет твердого основания

  • Пневматические кессоны • Полезно, когда фундамент колодца невозможен • Глубина воды от 12 до 35 м

  • Коффердамы • Коффердам — ​​это временное сооружение, которое строится на реке, озере или плотине для отвода воды с территории и делает возможным строительство • Требуется в плотинах, доках и пирсе моста

  • Типы Коффердам 1.Коффердам с земляным заполнением

  • Загрузить больше …

    Базовые курсы — Медицинский портал

    Официальный партнер

    Меню

    Имя пользователя

    пароль

    Авторизоваться Забытый пароль? Поиск

    Поиск

    • Руководство по применению
      • Создайте свое приложение
        • Требования к GCSE
        • Требования к уровню A
        • Приложение UCAS
        • Личное заявление
        • Опыт работы
        • Повторная подача заявки
      • Выберите правильный университет
        • Выбор медицинского вуза
        • Сравните медицинские школы
        • Рейтинг медицинских школ
        • AZ медицинских школ
        • Дни открытых дверей
        • Поступление в аспирантуру
      • Магистр UCAT и BMAT
        • Руководство UCAT
        • Результаты UCAT
        • Университеты UCAT
        • Руководство BMAT
        • Результаты BMAT
        • BMAT Universities
      • Выделиться на собеседовании
        • Руководство по собеседованию
        • Онлайн-интервью
        • MMI
        • Горячие темы
        • Вопросы на собеседовании
        • Советы к собеседованию в школе
        • Подготовка к популярному интервью
    • 9 0038 Электронное обучение
      • UCAT
        • Онлайн-курс UCAT
        • Банк вопросов UCAT
        • UCAT Учиться из дома 2021
      • BMAT
        • Онлайн-курс BMAT
        • Банк вопросов BMAT
        • BMAT Учиться из дома
        • Обзор эссе BMAT
      • Интервью
        • Онлайн-курс для собеседований
        • Банк вопросов для собеседований
        • Бесплатные веб-семинары с собеседованиями
      • Подробнее
        • Обзор личного заявления
        • Отчет о приложении на основе ИИ
        • Присоединяйтесь к нашему MedSoc
    • Курсы
      • UCAT
        • UCAT Course 2021 — Live Online
        • UCATSEN Course — Live Online
        • UCAT Learn from Home 2021
        • UCAT ANZ
      • BMAT
        • Курсы BMAT — Live Online
        • BMAT Учиться из дома
        • Small- Группа BMAT Science Teaching
      • Интервью
          9 0038 MMI Circuits — Live Online
        • Интервью — Live Online
        • Интервью и пакет MMI
        • NEW! Интервью Bootcamp
      • Пакеты и многое другое
        • НОВИНКА! Полный пакет
        • НОВИНКА! UCAT + BMAT Combo
        • НОВИНКА! Виртуальная летняя школа
        • Персональный семинар
        • Виртуальная конференция 2020
    • Репетиторство
      • UCAT, BMAT и интервью
        • UCAT Репетиторство
        • BMAT Репетиторство
        • Интервью Репетиторство
        • Онлайн-тестовое интервью
      • Другое репетиторство
        • Персональный репетиторство
        • Репетиторство по естествознанию и математике
        • Репетиторство по стоматологии
        • Общие консультации
      • Индивидуальные пакеты
        • Индивидуальные пакеты TMP
        • Репетиторство — другие предметы
        • Запросы репетиторов
    Учителя
    • Руководства для учителей
      • Подготовка к GCSE
      • Опыт работы
      • UCAT и BMAT
      • Интервью
      • Ссылки UCAS
      • Изучение медицины за границей
    • Курсы для школ
      • Внутренние курсы
      • MMI Preparation
      • PBL Workshop
      • Insight Days
      • TMP Med Soc
      • Конференция учителей
  • Тесты
    • Применение
      • Какой тип курса медицины вам подойдет?
      • Готовы ли вы к UCAT?
      • Следует ли мне сдавать BMAT в сентябре или ноябре?
      • Подойдет ли мне изучение медицины за границей?
    • Проверьте свои знания
      • Что вы знаете о медицинской этике?
      • Что вы знаете о UCAT?
      • Что вы знаете о NHS?
      • Сколько вы знаете об обучении за границей?
    • Развлечения
      • Какой вымышленный медик вам больше всего нравится?
      • Какая специальность вам подойдет?
      • Насколько хорошо вы знаете свою историю болезни?
  • Блоги
  • COVID-19
  • Авторизоваться зарегистрироваться Корзина
    • + Руководство по применению
      • + Создайте свое приложение
        • Требования к GCSE
        • Требования к уровню A
        • Приложение UCAS
        • Личное заявление
        • Опыт работы
        • Повторная подача заявки
      • + Выберите правильный университет
        • Выбор медицинского Школа
        • Сравните медицинские школы
        • Рейтинг медицинских школ
        • AZ медицинских школ
        • Дни открытых дверей
        • Запись в аспирантуру
      • + Master UCAT и BMAT
        • Руководство UCAT
        • Оценки UCAT
        • UCAT Universities
        • Руководство BMAT
        • Баллы BMAT
        • Университеты BMAT
      • + Выделитесь на интервью
        • Руководство по собеседованию
        • Онлайн-интервью
        • MMI
        • Горячие темы
        • Вопросы на интервью
        • Советы к собеседованию в школе
        • Популярное предварительное интервью
      900 41
    • + электронное обучение
      • + UCAT
        • Онлайн-курс UCAT
        • Банк вопросов UCAT
        • UCAT Обучение из дома 2021
      • + BMAT
        • Онлайн-курс BMAT
        • Банк вопросов BMAT
        • BMAT Учиться из дома
        • Обзор эссе BMAT
      • + интервью
        • Онлайн-курс для собеседований
        • Банк вопросов для интервью
        • Бесплатные веб-семинары с интервью
      • + другие
        • Обзор личного заявления
        • Отчет о приложении, управляемом искусственным интеллектом
        • Присоединяйтесь к нашему MedSoc
    • + Курсы
      • + UCAT
        • Курс UCAT 2021 — Онлайн онлайн
        • Курс UCATSEN — Онлайн Онлайн
        • UCAT Учитесь дома 2021
        • UCAT ANZ
      • + BMAT
        • Курсы BMAT — Онлайн Онлайн
        • BMAT Учиться из дома
        • Обучение в малых группах BMAT
      • + Inte rview
        • MMI Circuits — Live Online
        • Interview Courses — Live Online
        • Интервью и пакет MMI
        • НОВИНКА! Интервью Bootcamp
      • + Пакеты и многое другое
        • НОВИНКА! Полный пакет
        • НОВИНКА! UCAT + BMAT Combo
        • НОВИНКА! Виртуальная летняя школа
        • Персональный семинар
        • Виртуальная конференция 2020
    • + Репетиторство
      • + UCAT, BMAT и интервью
        • Репетиторство UCAT
        • Репетиторство BMAT
        • Репетиторство на собеседовании
        • Онлайн-пробное интервью
      • + Другие репетиторы
        • Персональные репетиторы
        • Репетиторство по науке и математике
        • Репетиторство по стоматологии
        • Общие консультации
      • + Индивидуальные пакеты
        • TMP Индивидуальный
        • Репетиторство — другие вопросы
        • Репетиторство
        • Запросы на обучение
      • + Учителя
        • + Руководства для учителей
          • Подготовка к GCSE
          • Опыт работы
          • UCAT и BMAT
          • Интервью
          • Ссылки UCAS
          • Изучение медицины за границей
        • + Курсы для школ
          • Внутренний курс s
          • MMI Preparation
          • PBL Workshop
          • Insight Days
          • TMP Med Soc
          • Конференция учителей
      • + викторины
        • + Применение
          • Какой тип медицинского курса вам подойдет?
          • Готовы ли вы к UCAT?
          • Следует ли мне сдавать BMAT в сентябре или ноябре?
          • Подойдет ли мне изучение медицины за границей?
        • + Проверьте свои знания
          • Что вы знаете о медицинской этике?
          • Что вы знаете о UCAT?
          • Что вы знаете о NHS?
          • Сколько вы знаете об обучении за границей?
        • + Fun
          • Какой вымышленный медик вам больше всего нравится?
          • Какая специальность вам подойдет?
          • Насколько хорошо вы знаете свою историю болезни?
      • Блоги
      • COVID-19
      Авторизоваться зарегистрироваться

      10 важных факторов, влияющих на рост и развитие ребенка

      Последнее обновление

      То, как дети растут и развиваются, зависит как от внутренних, так и от внешних факторов окружающей среды, некоторые из которых мы не можем контролировать.Хорошее понимание того, что нужно детям на каждом этапе их роста и развития, помогает нам лучше их воспитывать.

      Видео: Факторы, влияющие на рост и развитие ребенка

      Как определяются рост и развитие?

      Хотя термины «рост» и «развитие» используются как синонимы, биологически они имеют разные значения. Рост относится к постепенным изменениям физических характеристик, таких как рост, вес, размер и т. Д., в то время как развитие относится к качественным изменениям в росте упорядоченным и значимым образом, что приводит к зрелости. Рост и развитие взаимно дополняют друг друга, неразделимы и происходят одновременно. Например, большинство младенцев к тому времени, когда они вырастут до 8 месяцев, могут весить от 8 до 10 килограммов и могут сидеть.

      10 факторов, влияющих на рост и развитие ребенка

      Природа и воспитание способствуют росту и развитию детей.Хотя то, что даровано природой, постоянно, воспитание тоже имеет большое значение. Вот несколько факторов, влияющих на рост и развитие детей.

      1. Наследственность

      Наследственность — это передача физических характеристик от родителей детям через их гены. Он влияет на все аспекты внешнего вида, такие как рост, вес, строение тела, цвет глаз, структуру волос и даже интеллект и способности. Заболевания и состояния, такие как сердечные заболевания, диабет, ожирение и т. Д., также могут передаваться через гены, тем самым отрицательно влияя на рост и развитие ребенка. Однако факторы окружающей среды и воспитание могут дать лучшее из уже имеющихся качеств генов.

      2. Окружающая среда

      Окружающая среда играет решающую роль в развитии детей и представляет собой совокупность физических и психологических стимулов, которые получает ребенок. Некоторые из факторов окружающей среды, влияющих на развитие детей в раннем возрасте, включают физическое окружение и географические условия места, в котором живет ребенок, а также его социальное окружение и отношения с семьей и сверстниками.Легко понять, что хорошо воспитанный ребенок добивается большего успеха, чем обездоленный; Этому способствует среда, в которую дети постоянно погружаются. Хорошая школа и любящая семья развивают у детей сильные социальные навыки и навыки межличностного общения, которые позволят им преуспеть в других областях, таких как учеба и внеклассные занятия. Это, конечно, будет по-другому для детей, выросших в стрессовой среде.

      3. Пол

      Пол ребенка — еще один важный фактор, влияющий на физический рост и развитие ребенка.Мальчики и девочки растут по-разному, особенно в период полового созревания.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
