Каменная подпорная стена

Подпорная стена — сооружение, удерживающее от обрушения и сползания находящийся за ней грунт на уклонах местности (склонах, откосах, выпуклостях, впадинах).[1]

Общие сведения

Подпорная стена представляет собой конструкцию, предназначенную для противодействия боковому давлению грунта, когда изменение его высоты превышает угол естественного откоса.[2] В некоторых случаях подпорные стены должны также противостоять гидростатическому давлению воды.[3] Если стена не предназначена для удержания воды, необходимо обустроить за ней дренаж, чтобы ограничить давление на стену. Также подпорные стены должны обеспечивать устойчивость от опрокидывания, скольжения, чрезмерного давления на фундамент и поднятия воды.

Классификация

Подпорные стены делятся на следующие типы:[4]

по назначению:

  • поддерживающие насыпи,
  • ограждающие выемки.

по характеру работы:

  • отдельно стоящие,
  • связанные с примыкающими сооружениями.

по противостоянию гидростатическому давлению воды:

  • не подвергающиеся давлению воды,
  • гидротехнические.

по высоте:

  • низкие — высота до 10м,
  • средние — высота от 10 до 20 м,
  • высокие — высота больше 20м.

по материалу:
железобетонные, бетонные, бутобетонные, габионные, кирпичные, деревянные, металлические.

по принципу работы:

  • гравитационные

а) массивные
б) полумассивные


  • тонкоэлементные (консольные, кантилеверные)
  • тонкие

а) свайные
б) якорные

Примечания

  1. ↑ Подпорные стенки. Виды, конструкция и основные понятия о подпорных стенках | BuilderClub. www.builderclub.com. Проверено 26 июля 2017.
  2. ↑ Ching, F. D., Faia., R., S., & Winkel, P. (2006). Building Codes Illustrated: A Guide to Understanding the 2006 International Building Code (2 ed.). New York, NY: Wiley.
  3. ↑ Crosbie, M. & Watson, D. (Eds.). (2005). Time-Saver Standards for Architectural Design. New York, NY: McGraw-Hill
  4. «Типы и конструкции опорных стен»..


Что такое подпорные стенки и для чего они нужны? — Ольга Собачкина

Что делать, если участок с уклоном? Как посадить сад, обустроить огород, как установить беседку или лавочки? Решение проблемы довольно простое и не во всех случаях дорогостоящее: создание подпорных стенок.

Подпорные стенки на участке могут выполнять две функции: техническую и декоративную. Используются они в следующих случаях.

Если имеется участок с уклоном, мы можем создать на нем ровные площадки, разграничивая их подпорными стенками, несущими в данном случая функцию удержания грунта, чтобы не позволять ему оползать и размываться водой.

О создании подпорной стенки стоит подумать даже если на участке есть небольшой уклон и при этом вы соседствуете с оврагом или рекой, не обойтись без подпорных стенок в холмистой и гористой местности. Создание горизонтальных террас позволит вам получить участки с плодородным грунтом и эффективнее использовать площадь.

Если подойти к созданию стенок с фантазией и не ограничиваться только техническими свойствами конструкции, подпорные стенки могут стать важными элементами в ландшафтном дизайне сада. А участок, который изначально казался из-за уклона неудобным, превратится в интересный многоярусный сад. Он будет казаться больше и привлекательнее.

Если же поверхность горизонтальная, то подпорная стенка на участке может зонировать пространство и/или являться основанием для цветников, палисадников, патио, бордюров

и других элементов сада.

Устройство подпорных стенок

Строительный материал для подпорной стенки выбирают в зависимости от планируемой высоты и выполняемых ею функций. Общий дизайн участка, конечно, также имеет значение.

Вот из чего можно сделать подпорную стенку на участке:

  • Натуральный или искусственный камень.

  • Гибион — жесткий каркас из металлической сетки, заполненный камнями.

Обычно в ландшафтном дизайне используются стенки высотой от 30 см до 2 метров.
Невысокие подпорные стенки на участке можно создать своими руками, в этом случае лучше не превышать высоту 1,2 — 1.4 м. Если у вас возникла необходимость в конструкции большего размера, будет правильнее обратиться к специалистам, так как они смогут произвести правильные расчеты, учитывающие подвижность грунта и его давление на сооружение. Таким образом вы избежите разрушения стенки.

Самостоятельный расчет размеров подпорной стенки можно сделать, зная какая на приусадебном участке земля. Чем более рыхлый у вас грунт, тем толще должна быть стенка.

Для глинистых почв, толщина равняется ¼ высоты.
Для средне рыхлых почв ⅓.
Для песчаных и влажных почв — ½.

Как правило, подпорные стенки имеют криволинейную, сужающуюся кверху конфигурацию, что позволяет придать им больше надежности и создать большее сопротивление давлению почвы. У каменных стенок верхняя часть должна равняться приблизительно 30-50 см.

При строительстве подпорных стенок своими руками важно помнить, что кроме видимой части, в конструкции надо предусмотреть еще и фундамент. Эта часть является обязательной при высоте стенки более 30 см. Здесь также важно, какая почва на участке. Чем она более рыхлая, тем глубже должен залегать фундамент.

Еще одним важным элементом подпорной стенки является водоотвод и дренаж. Дело в том, что возле краев стенки будет скапливаться вода, ее вес окажет давление на стенку и будет размывать почву, постепенно нарушая устойчивость. А еще излишняя увлажненность почвы в этом месте плохо скажется на жизни растений, которые вы возможно захотите там посадить. Поэтому обходиться без этих конструктивных элементов не стоит.

Можно отводить воду либо через трубки в стенке, либо собирать ее в трубу, проложенную за стенкой и выходящую параллельно ей из земли. В некоторых случаях может понадобиться еще и дополнительная гидроизоляция внутренних сторон стенки. Для этого подойдет рубероид или толь, иногда, если почвы не сильно влажные, достаточно обработки материала стен мастикой или битумом.

При возведении подпорной стенки своими руками не забудьте про дренажный слой между стенкой и землей. Для него подойдет гравий, щебень, галька, обломки кирпича.

При возведении подпорных стенок, надо учитывать расположение грунтовых подземных вод. В идеале, если они будут находиться на глубине более 1,0 — 1.5 метров.

Во несколько хитростей, которые можно использовать в конструкции подпорных стенок:

  • В случае, если на стенку ожидается довольно большая нагрузка (высота стенки большая), можно сделать ее внутреннюю сторону шероховатой или возводить стену с уклоном в сторону засыпки.
  • Чтобы уменьшить давление на стенку, вместе с грунтом можно в засыпку класть пустотелые предметы.
  • Чтобы избежать падения высокой стенки из-за большого давления почвы, необходимо создать консоль — вынос в сторону, противоположную от засыпки.

В следующей статье мы опишем, как сделать подпорную стенку своими руками пошагово методом сухой кладки, на раствор и из бетона.

Домовой проекта «Время создавать сады»

Цыганова Оксана

Возможно, вам будет полезна эта информация:

Подпорная стенка на участке с уклоном: как сделать, устройство

Путешественники и просто любители горных дорог привыкли видеть подпорные стенки — сооружения, защищающие от разрушения почвы и ее попадания на проезжую часть. Серая каменная преграда под зелеными склонами стала привычной частью природного пейзажа. Больше полувека назад появились некоторые разновидности подпорок. В наше время в частных владениях есть также ограждения преимущественно с декоративным значением и соответствующей облицовкой. Перепады высот теперь активно используют в ландшафтном дизайне. Их оставляют в первоначальном виде, скрывают или как-то подчеркивают. Подпорные конструкции собирают из десятка разных материалов и при кардинально отличающихся технологиях. Используют геотекстиль, металлические сетки, свайные столбы. Обычные стеновые конструкции укладывают слоями или одним блоком. В результате дороги получают защиту от оползней, а в частных владениях улучшается почва.

Устройство и функция

В простом значении подпорные стенки делят на укрепительные и декоративные. Различие между видами состоит в разной степени нагрузок и воздействия. Конструкция непременно включает в себя подземную, надземную части и защитные коммуникации. На фундамент давят грунт и сама стенка. Наземная часть (тело) закрывает возвышение и с внешней стороны. Бывает ровной и косой. Защитную роль играют дренаж и водоотвод. Эти коммуникации отводят воду и влагу, избыточно накапливающуюся на внутренностях.

Подпорные поверхности выполняют 4 функции: зонирования, укрепительную, защитную и декоративную. Первая подразумевает отделение неровных ухабистых участков от остальной территории. Укрепление означает фиксацию грунта и препятствование осыпанию. Дополнительно — это защита целостности построек. Декоративность выражается качествами облицовки, разнообразием формы и высоты.

Подпорная стенка

Особенности проектирования

Проектирование должно выполняться на основании:

  1. Чертежей плана.
  2. Отчета об инженерно-технических изысканиях.
  3. Технологического задания.

СНиПы и нормы обязывают строителей учитывать факторы окружающей среды и свойства материалов. Это — нужный уровень водонепроницаемости, изменения в физико-механических особенностях грунтов, передача горизонтальных нагрузок, возможность применения распорных и анкерных конструкций. В нормах есть рекомендации по мероприятиям и конструктивным решениям, направленным на снижение давления на ограждение. Включая использование геотекстиля и разгружающих элементов. Для определения бокового давления почвы учитывают внешние нагрузки и воздействие на массив. В том числе от расположенных рядом строений, их фундаментов, строительных механизмов и нагрузок с проезжей части. Помимо этого, нужно учесть наклон граней к вертикали и смещение границ инженерно-геологических объектов от горизонтальной оси. В проекте рассчитывают деформационные характеристики стенки и прочностные на стыке ограждения и грунта.

Вариант подпорной стенки

От чего зависит прочность подпорной стены

Прочность напрямую связана с устойчивостью и способностью выдерживать давление. На стенку воздействует большая масса почвы, но при этом медленно движущаяся в результате геологических процессов. При возведении преграды учитывают ее собственный вес, близость ж/д путей и сейсмическую активность. Помимо этого, явления, связанные с воздействием водных потоков: высоту залегания подземных вод, вероятность размывания дождями, набухание почвы зимой. Подпорный элемент с высотой 2 метра и более устанавливают с учетом силы ветра, типичной для региона. Прочность прямо зависит от толщины стены. Последний показатель подгоняют под тип и уровень почвы, высоту преграды. Чем выше параметры высоты рельефа и самой стены, мягкости грунта, тем большая понадобится толщина. При этом избыточный собственный вес может стать причиной трещин.

Прочность стенки

Основные моменты строительства опорной стены

Технология строительства включает сложные аспекты. Расчеты производят исходя из критериев прочности, надежности и желаемого срока службы. На компактных участках допускается самостоятельное возведение. В этом случае действуют также другие ограничения и нормы. Стену строят своими руками при условии устойчивости грунтов. Супесь, гравий, щебень и глина — приемлемые варианты. Следует также иметь в виду, что самостоятельное укрепление почвы на склоне категорически запрещено. Стены возводят на субстрате с промерзанием в пределах полутора метров от поверхности. Самостоятельное устройство имеет ограничение в 1,4 м на высоту для наземной части преграды. Расчеты для габаритных конструкций производят профессионалы: определение параметров усложняется с увеличением высоты забора выше упомянутого показателя. Нормы допускают уровень залегания подземных потоков на глубине не менее 1 метра, в идеале — от 1,5.

Строительство стенки

Закладка фундамента

Основание формируют под стенки выше 30 см. Глубину фундамента увеличивают по мере рыхлости почвы. В плотный субстрат заливают основу с пропорцией 1:4 по отношению к наземной части. Основание на одну треть от ограждения закладывают в грунтах средней мягкости. На рыхлой и неустойчивой земле под фундамент приходится оставлять половину общей высоты. Самые надежные варианты основания имеют в составе щебень или гравий и песок, уплотненный цементом или глиной. Раствор заливают в подготовленную опалубку по принципу ленточного фундамента. Устройство нормальной подпорной стенки предусматривает крепкое основание и такое же ограждение. От внутреннего разрушения постройку защищают слоем гидроизоляции. Меры на противодействие влиянию влаги включают организацию водостоков и дренажа. Путь для водоотвода следует планировать заранее.

Закладка фундамента

Возведение стены и увеличение ее устойчивости

Метод строительства зависит от материала. В большинстве случаев контактную часть склона выравнивают. Возведение каменной конструкции производят с использованием больших камней, объединяющих стену с почвой на нужном уровне, вокруг которых и строят ограждение. При этом выдерживают расстояние для дренажной прослойки. Ее организовывают через зазоры. Сами камни собирают мозаикой и скрепляют цементной смесью. В промежутках высаживают растения с мочковатыми корнями. Они укрепят стену. Помимо этого, есть еще около десяти методов повышения устойчивости. Во-первых, внутреннюю сторону стенки возводят под наклоном к земле. Неровные грани на внутренней поверхности снижают давление. Пустотелые гранулы в дренаже снимают лишнюю нагрузку. Выстроенные консоли снаружи и разгрузочные площадки на внутренней части строения тоже повышают устойчивость.

Некоторые технологии возведения:

  1. Макволл.
  2. Террамеш.
  3. Зеленый Террамеш.

Возведение стены

Организация водоотвода

Есть продольный, поперечный и комбинированный варианты. Первый тип обустройства, называемый также подземным, означает прокладку вдоль ограды асбоцементной, керамической или гофрированной трубы толщиной 10—15 см. Ее заворачивают в геотекстильный материал, который вбирает воду. Жидкость попадает в трубу через небольшие отверстия, и «уходит» за пределы террасы. Поперечный вид отвода организовывают с добавлением отверстий в каждом втором-третьем ряду диаметром в пределах 10 см. Способ может подразумевать монтаж трубок под наклоном, чтобы вода быстро покидала участок. Водоотвод — это в том числе защита от воздействия атмосферных осадков. В строение добавляют карнизный блок с небольшим уклоном — он защищает от попадания воды в систему и, соответственно — от разрушения стенки во время морозов. Правильный выбор можно сделать после изучения погодных особенностей местности.

Организация водоотвода

Дренаж между стеной и землей

После сооружения стены и паузы в несколько дней на простой переходят к заполнению промежутка между склоном и оградой. Используют крупнообломочные грунты, крупный песок, гальку, гравий. Еще применяют крупные частицы: разные отходные материалы, фрагменты кирпича. Гравий оказывает значительное давление на конструкцию, но в дренажной системе это — дополнительный слой. Грунт и дренирующие смеси укладывают послойно, на каждом этапе система трамбуется. Для подпорной стены лучшими вариантами считают пески, супеси и крупнообломочные грунты. Вверху укладочного материала обычно применяют растительный грунт. После утрамбовки последнего пласта ограждения, его оставляют на пару недель без нагрузок. За это время материал-укрепление получит основную массу свойств. Важно, чтобы сверху находился снятый раньше грунтовый пласт с достаточной концентрацией гумуса. Только потом приступают к обустройству террасы.

Дренаж подпорной стенки

Грунты с растворимыми и органическими включениями примерно на 5 % от общей массы непригодны для обратной засыпки!

Использование гидроизоляции

Целесообразность изоляции определяют по двум критериям: типу поверхности материала и разновидности грунта. По первому параметру выделяют пористую и гладкую структуры. Губчатая быстро впитывает влагу, имеет высокие показатели водопроницаемости. В то же время на ней часто образовывается конденсат, что приводит к снижению прочности. В свою очередь, для сухого типа грунта достаточно напыления гидроизоляционного покрытия или мастики. Изоляцию влажной почвы организовывают рулонными материалами. Обычно на подпорных ограждениях применяют обмазочную гидроизоляцию водонепроницаемыми составами. Данный тип защиты наносят в сухую погоду на подогретую поверхность. Вариант с поклейкой гидроизоляции предусматривает применение рулонных материалов для кровельной функции и мастик как связующих агентов. Мембранную изоляцию кладут на обмазку. Можно заказать и профессиональную гидроизоляцию.

Гидроизоляция подпорной стенки

Некоторые варианты гидроизоляции:

  • кровельная толь;
  • рубероид.

Как произвести расчет подпорных стенок разных видов и конструкций

Расчет подпорных заграждений и их фундаментов производят по двум группам предельных состояний. По первой из них вычисления осуществляют в связи с 6 видами проверок. Речь идет об устойчивости стен к сдвигу, повороту и опрокидыванию, а также о несущей способности и прочности основания. Проверки касаются также прочности узлов и соединений, фильтрационной устойчивости и аналогичного показателя у распорных элементов. В расчеты по второй группе входят данные по стойкости к трещинам и прочности соединения «фундамент — подпорная конструкция». Для подпорок типа «стена в грунте» выполняют расчет по стенкам траншеи с тиксотропным раствором. Для ограждений из отдельных частей производят вычисления по параметру продавливания почвы между разными элементами. Расчет гибких стен с распорным или анкерным креплением делают на основании нелинейных контактных моделей или численных методов с нелинейными моделями сплошных сред.

Конструкция подпорной стенки

Особенности возведения опорной стены из разных материалов

Исторически самым популярным вариантом был скрепленный бетонными растворами камень, но в последнее время появляется все больше альтернатив:

  • полнотелый кирпич;
  • дерево;
  • сваи;
  • шины;
  • геотекстиль.

Природный камень выглядит органичнее остальных материалов. Его закрепляют с помощью композитов, но иногда валуны используют для наполнения металлических решеток. Тогда получают габионы — подпорки с повышенной несущей способностью. Деревянные постройки собирают вертикально или горизонтально. Первая методика оставляет больше решений в плане обустройства участка, не требует подбора одинаковых элементов. Кирпичные строения возводят с определенным типом кладки, в половину, в целый и т. д. Делают обычные кирпичные ряды, с фундаментом. Бетонные стены бывают сплошными и сборными. Их армируют и выравнивают штукатуркой. Облицовывают плиткой или черепицей из-за однообразного внешнего вида. Ограждения из покрышек могут достигать крупных размеров. Их возводят в сжатые сроки. Наполняют с помощью лопаты — песком, щебнем и грунтом.

Материал для строительства

Из бетона

В большинстве случаев бетонные стенки формируют путем заливки. Сначала роют траншею, глубину подбирают в соответствии с высотой планируемой стены и особенностями почвы. Дно покрывают гравием и щебнем. Потом формируют арматурный каркас: форма может быть произвольной. Следующим делом устанавливают опалубку. После этих манипуляций переходят к заливке бетона. На этом этапе предусматривают трубки для отвода жидкости. В случае чего отверстия проделывают после застывания с помощью алмазного бурения. После засыхания бетона снимают опалубку и штукатурят стены для выравнивания. В дальнейшем переходят к отделочным работам. Бетонные конструкции считают одними из наиболее долговечных. При этом установка ограждения может производиться с применением сборных железобетонных систем. Тогда прибегают к резке алмазными кругами.

Подпорная стенка из бетона

Из полнотелого кирпича

Это один из самых бюджетных материалов. Более того, кирпичи остаются после строительства других объектов. Для декоративного покрытия используют отходные фрагменты, а также старые и битые элементы. Кирпич — лучший материал для подпорных конструкций со сложной геометрией, к примеру, с выступами, углублениями, углами, закруглениями. Технология кладки не отличается от варианта обычного строительства. В то же время для невысоких преград выбирают укладку в полкирпича. Укрепления выше 1 метра возводят техникой в полный кирпич, дополнительно с усилением арматурой. Фундамент обустраивают перевязкой и гравийным дренажом. За стенкой делают усиленный водоотвод, так как кирпич плохо переносит влажность. Сооружение обычно отделывают — декоративной плиткой. Дизайнеры при этом используют любые текстуры и цвета.

Стенка из кирпича

Из природного камня

Классический, надежный и стильный вариант стенки. Каменное ограждение органично сочетают с любой цветовой гаммой. Высокую стоимость материала можно компенсировать за счет собственных материалов. Их собирают в горной местности, причем за несколько дней находят достаточное количество для большой ограды. Стенки возводят из округлых валунов, прямоугольных каменных блоков, острых фрагментов скальной породы. В регулярных садах часто используют блоки из известняка или песчаника с укладкой ровными рядами. Валуны разных габаритов укладывают для имитации естественного нагромождения. Строительство начинают с рытья траншеи, заполнения фундамента и организации дренажа. Основание укрепляют проволокой, арматурой и металлическими строительными отходами. Низкие стенки возводят на камнях, на половину зарытых в землю. Пустоты иногда заполняют грунтом с семенами растений. На крутых склонах камни скрепляют цементным раствором.

Стенка из натурального камня

Из природного камня можно возводить габионы — тогда материал будет закреплен в прочной металлической решетке.

Из дерева

Средний по цене метод строительства. Стены с горизонтальной кладкой возводят из идеально ровной, высушенной древесины. Обычно из бревен, но используют также бруски — берут цельные, так как клееные под воздействием дождя могут расслоиться. Возможна вертикальная и горизонтальная установка. Во втором случае, помимо других качеств, нужно подбирать элементы одинаковой длины и толщины. Их скрепляют поперечинами, хомутами и арматурой. Вертикальная кладка — более быстрая, удобная и экономичная. В этом случае можно применять отходные пиломатериалы с разными габаритами. Иногда преграды возводят из стволов, спиленных прямо на даче или где-то поблизости. Например, из старых бревен или мертвых деревьев. Для невысоких стенок по 40—90 см берут также фрагменты из неровных стволов фруктовых деревьев. На извилистых участках устанавливают именно вертикальные ограждения.

Стенка из дерева

Использование габионов

Отдельного внимания достойны стенки-габионы. Их выполняют в виде металлического каркаса с большим количеством пустого места внутри. Это решетка с шагом в 5—10 см, соответственно для камней диаметром от 7—12 см. Сетки делают из стальной проволоки. Соседние блоки при этом прочно соединяют. Надежность укреплений зависит напрямую от массы камней. Способность удерживать почву на склоне у габионов намного выше, чем у обычной подпорной стены. Укладка будет простой в техническом плане, ведь не понадобятся укрепляющие слои и фундамент. Положительный момент заключается и в возможности многоуровневой установки. При этом природного сырья потребуется больше. Габионы используют уже давно в горных местностях, особенно вдоль рек. Высокие ограждения ставят в местах, где наблюдаются камнепады. В последнее десятилетие конструкции приобрели популярность в ландшафтном дизайне. Появились фигурные варианты, не выполняющие функцию стены.

Стенка из габионов

Системы со временем только укрепляются, ведь пустоты между камнями заполняются грунтом и растениями.

Из покрышек

Один из наименее трудоемких и самых дешевых вариантов. Тем более, что в шиномонтажных сервисах покрышки иногда отдают даром. Шины обрабатывают огнеупорными средствами и устанавливают вдали от жилых домов. В процессе строительства старые шины выкладывают рядами в колонны. В центре каждой забивают анкерные сваи. Потом покрышки плотно заполняют песком и щебнем, часто еще и грунтом. Ряды же крепят болтами. Ограждения из покрышек возводят также методом настилания. У шин вырезают одну боковину. Первый ряд наполняют песчано-щебневой смесью по самый верх. На него кладут прочный листовой материал. Чем тяжелее слой, тем надежнее будет стенка. Последующие ряды кладут по такому же принципу, в чем-то похожем на кирпичную кладку. Стенку потом закрепляют анкерными сваями с внешней стороны — без них возможно смещение всей конструкции.

Стенка из покрышек

Из шпунтовых свай

Конструкция будет состоять из сплошного ряда. В качестве материала выбирают что угодно: железобетон, дерево, металл и даже пластик. Боковые поверхности свай оборудуют передним и задним соединительными замками. В почву сначала вбивают сваю с передним соединением. После нее монтируют элемент с задним замком, в сторону этого крепления. Обе детали соединяют, и добавляют плотности с помощью связывающего вещества. Оно также препятствует продольному смещению столбов относительно друг друга. Вдоль пешеходной зоны высота преграды должна составлять минимум 1 м. Для ограждений формируют дренажные системы для оттока грунтовых и атмосферных вод. Делают каналы и желобки с гравием и щебнем. Гидроизоляцию устраивают двумя пластами горячего битума, дополнительный второй — на случай, если в почве есть соединения с агрессивной реакцией на составы из битума.

Шпунтовые сваи

Армогрунтовая подпорка

Ее применяют как альтернативу каменной или деревянной стене. Конструкцию формируют путем заполнения грунтом геотекстильного полотна. Сейчас подпорные стены собирают с добавлением смесей земли и щебня в плетеные георешетки. Специальный текстиль с натуральным наполнителем выкладывают в несколько ярусов. Ограждение закрепляют металлическими анкерами, причем для надежности и защиты от смещения количество деталей увеличивают. Сверху подпорное сооружение отделывают плитами. Армогрунтовые конструкции выгодны в сейсмоопасных зонах, ведь эффективность геополотен при неравномерной осадке выше, чем у жестких строений. Решетчатая система способствует тому, чтобы почва выдерживала большие нагрузки и сохраняла целостность на участках с максимальной крутизной. Текстиль для горизонтального армирования обладает всеми важными качествами:

  • Высокой прочностью на разрыв.
  • Сильным сцеплением с грунтом.
  • Низким уровнем деформации.

Армогрунтовая стенка

Подпорная стена в ландшафтном дизайне

В этой сфере дизайна ограждения с подпорной функцией выступают в роли центрального элемента: в ландшафтном искусстве активно используют перепады высот и каскадные формы. Подпорные стенки сочетают с дорожками, альпийскими горками и клумбами. С цветниками создают подобие «висячих садов». Опоры в 50—70 см в высоту выполняют также основную функцию. Конструкции выше 1 м устанавливают в основном для сдерживания почвы или подчеркивания высоких форм рельефа. В ландшафтном дизайне материалами изготовления стенок выступают камень, металлы, цемент и пластик. При этом укрепительные конструкции бывают полноценными, компактными или же выполняются из габионов. Последние представляют собой металлические решетки с наполнением крупными камнями. На фоне зеленой травы, растений и цветов эти изделия выглядят органично. Вдобавок получится неплохая экономия.

Стенка в ландшафтном дизайне

Заключение

Подпорные ограждения бывают укрепительными и декоративными. Стены используют из соображений безопасности: они защищают от оползней и уменьшают масштаб возможных разрушений. Над дизайнерской составляющей следует задуматься всем, кто пока не хочет покупать рельефный участок. Ведь опорами не только улучшают почву, с их помощью формируют уровни и плавные переходы, даже террасные ландшафты. Перед возведением конструкций изучают почву, внешние факторы в плане нагрузки и давления, учитывают количество осадков. Стены строят из натурального камня, дерева, кирпича, бетона, свай и покрышек. Специальные конструкции делают из геотекстиля, металлических каркасов. На высокие ограждения выделяют фундамент, обычно ленточный. Затем возводят основную часть стены, оставляя промежуточный слой. В конце работ обустраивают водоотвод, дренаж и устанавливают гидроизоляцию.

85 фото особенностей устройства и монтажа

Откосы рельефа на участке затрудняют землепользование, кроме того, сезонные сползания грунта и проблемы с водоотводом вредят постройкам и коммуникациям. При умелом подходе эти недостатки станут преимуществом. Террасирование и строительство подпорных стенок позволит не только решить технические проблемы — выровненные площадки расширят возможности обработки земли, но и станут основой для создания собственных Садов Семирамиды с оригинальным ландшафтным дизайном.

Подбор строительного материала для опор зависит от особенностей рельефа и стиля оформления. Бревна и брусья, бетон, твердые породы камней, кирпич и разные виды строительных блоков могут быть использованы для подпорных стен.

Краткое содержимое статьи:

Особенности проектирования

Подпорные конструкции возводятся на участках земли, уклон которых составляет больше 8 градусов.

На первом этапе нужно определиться с масштабом изменений рельефа: рассчитать количество ступеней, и определиться со строительными материалами.


Любителям можно возводить стены высотой не более 1-1,5 метров, устройство подпорных стенок большей высоты следует доверить профессионалом. Их помощь потребуется также в случае, если грунтовые воды на земельном участке находятся на глубине меньшей, чем полтора метра. Затруднено также строительство подпорных сооружений на песчаном неустойчивом грунте.

Конструкция опорной стенки состоит из фундамента, вертикальной части и дренажа. Размеры фундамента зависят от веса стены и качества грунта. Чем тверже почва, тем меньше глубина фундамента. На рыхлых почвах фундамент становится фактически равным по высоте с наружной частью опоры.

Для обеспечения устойчивости стены, недопущения обвала и перекосов, ей придается небольшой наклон в сторону насыпи. В центре длинных опорных конструкций выстраивают специальные выступы – разгрузочные площадки, которые используют вертикальное давление для увеличения устойчивости стены. Для защиты от воды по верхней кромке можно установить карниз или козырек.

Террасы из камня

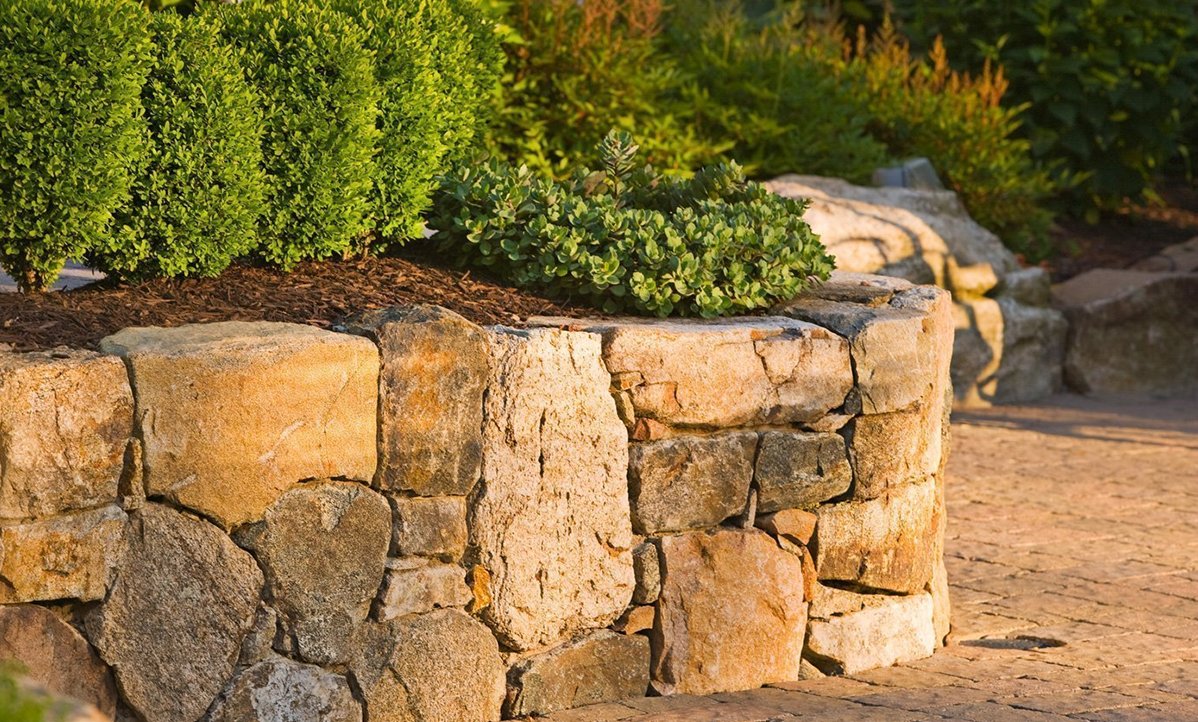

Стенка из натурального камня станет прочным каркасом и приятным глазу украшением участка. Ширина фундамента должна быть в 2-3 раза больше ширины стены, глубина равна примерно трети наружной части подпоры.

При расчете глубины траншеи для подпорной стенки учитывается толщина подушки из песка и гравия. После того как дно заполняется подушкой, бетон заливается на таком уровне, чтобы первый слой кладки находился наполовину ниже поверхности. Дренаж можно сделать двумя способами. Разместить трубу у основания стены, или оставить в ней несколько горизонтальных отверстий для стока.

Затем можно приступить к основному этапу кладки. Снизу вверх ставятся сначала крупные камни, сцепление осуществляется бетоном. Можно выбрать также вариант сухой кладки, при которой камни выкладываются без сцепляющего материала. Их щели заполняются грунтом, в котором в дальнейшем прорастут растения.

Нужно избегать длинных вертикальных швов и крестообразных стыков между камнями. Для прочности стене можно дать небольшой (до 10 градусов) уклон. Дополнительной поддержкой станут острые края камней, углубленные в боковом грунте.


Такие сооружения сами по себе выглядят живописно, но и к ним можно применить дополнительное декорирование, разместив растения в щелях, или покрыв поверхность декоративным мхом.

Подпорные стены из бетона

В зависимости от площади террасы и особенностей почвы бетонная подпора может быть толщиной от 25 см до полуметра. На треть своей высоты стенка зарывается в землю. При возведении конструкций выше метра используются арматуры.

Помимо дренажа посредством отводящих труб нужно предпринять дополнительную герметизацию поверхности со стороны откоса, смазав ее специальным раствором. После высыхания пространство между бетоном и землей заполняется щебнем и гравием.

Непритязательный на вид бетон открывает широкий простор для фантазии. Его можно облицевать керамической плиткой, декорировать камнем или же покрыть штукатуркой. Подпорные стены из бетона являются идеальным фоном для дизайна с использованием ампельных растений.

Кирпичные стены на участке

Для подпорных стен используются прочные разновидности полнотелого кирпича. Габариты фундамента рассчитываются аналогично каменным строениям. При высоте не превышающей 60 см, толщина стенки составляет полкирпича – 12 см. При высоте от 60 до 1 метра – толщина в кирпич.


Габионы для подпорных стен

Габионы своеобразные металлические контейнеры, заполненные камнями. Они являются полуфабрикатами для сборки стены при помощи скоб и спиралей.

Наполнителем может стать любой камень: снаружи выкладываются крупные декоративные куски, внутренняя часть клетки может быть наполнена щебнем и гравием. Сетка, крепежи, а также специальные штыри для закрепления на грунте изготовляются из оцинкованной стали.

Деревянные подпорные конструкции

Подпорную стенку из бревен или крупных брусьев легко сделать своими руками, выглядит она чрезвычайно привлекательно, но, в силу своей недолговечности, требует периодической починки.

Дерево нужно обрабатывать гидроизолирующими и противогрибковыми средствами. Половина бревна, которая будет находиться под землей, может быть подвергнута обжигу и битумному покрытию, наружная декоративная часть обрабатывается специальными пропитками и лаками.


Для возведения кладки из дерева вырывается траншея, дно которой на 10 см покрывается дренажной подушкой. Затем бревна наполовину своей высоты устанавливаются внутри рва, закрепляются друг к другу при помощи проволоки и гвоздей и засыпаются гравием и щебнем для устойчивости. Можно применить и горизонтальную кладку.

Перед тем как укрепить подпорную стенку бетоном, нужно сделать дренаж, расположив у ее основания продольные или поперечные трубы. Траншея заливается бетоном на уровне 10 см от краев. Для прилегающей к грунту стороны потребуется дополнительный влагоустойчивый слой из материалов, используемых в кровельной гидроизоляции.

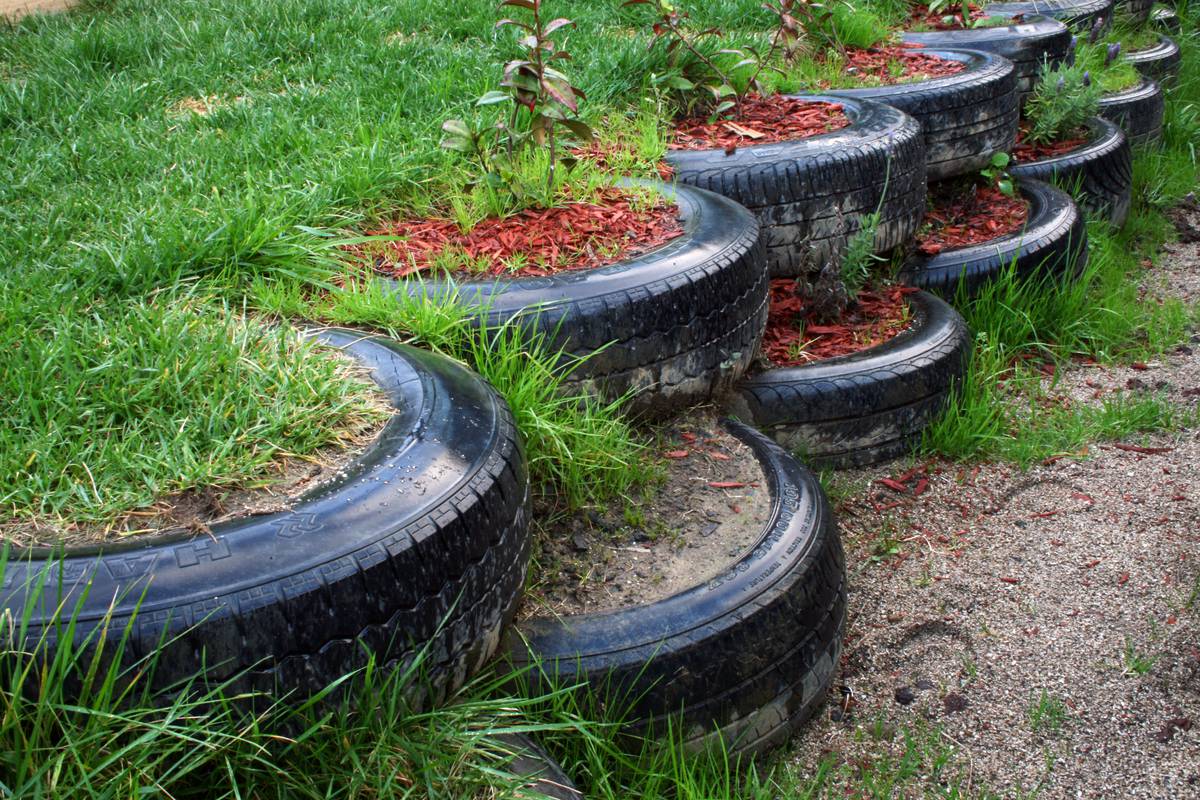

Стенка из покрышек

Выбор покрышек в качестве строительного материала для ограждений и террас неплохое применение идеи вторичного использования. Технология строительства предполагает ступенчатую кладку на сваях. Как видно на фото, дачный участок с подпорной стенкой из шин может выглядеть аккуратно и стильно.

Фото подпорной стенки



Сохраните статью себе на страницу:

Пост опубликован: 09.10

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

виды и технология изготовления конструкций

Приобретя в собственность земельный участок, каждый человек испытывает радость, но она может длиться недолго, если после знакомства с участком обнаружатся неровности. Если на купленной земле присутствуют большие и крутые склоны, имеются перепады высот и иные холмистые участки, то это создаст определенные сложности с планировкой и обустройством дачного пространства.

Однако даже в столь сложной ситуации можно найти решение. Им может стать подпорная стенка.

Что такое подпорная стена?

Эта конструкция представляет собой на вид обычную стену, выполненную из прочного материала, на которую возложены функции опоры для неустойчивых грунтов.

Если участок имеет неровный рельеф, предусматривает возвышенности и большое количество склонов, то в наиболее проблемных местах рекомендуется установить опоры, что позволит избежать обрушения и сползания грунта.

Не стоит не замечать неровности на вашем участке. Необходимо как можно скорее предпринять соответствующие меры, которые помогут обезопасить сам участок и вас от неприятностей. И в этом вам сможет помочь подпорная стенка, которую можно изготовить своими руками. Если грамотно подойти к выбору материала для этой конструкции, то эта стенка может превратиться в красивый элемент дизайна вашего участка, в результате ваша дача приобретет оригинальный облик.

При выборе конструкции подпорной стены необходимо учитывать ее назначение. Поэтому перед ее изготовлением необходимо выяснить, будет ли она выполнять лишь декоративную роль или же ей предстоит решать задачу по укреплению участка. Сам же процесс создания подпорной стенки включает себя три основных этапа:

  1. Изготовление фундамента, который будет выполнять роль поддержки для опорной стенки;
  2. Сооружение стены. Здесь имеется в виду непосредственно сама опора, которая внутренней стороной будет обеспечивать поддержку грунту, а внешней обеспечивать участку декоративные свойства;
  3. Устройство водоотвода и дренажа. Эти меры необходимы для того, чтобы предотвратить избыточное увлажнение. Между стеной и грунтом обязательно будет скапливаться влага, поэтому владельцу придется подумать о том, как обеспечить эффективное ее удаление.

Виды

В зависимости от назначения все подпорные стенки могут быть классифицированы на два типа: декоративные и укрепительные.

Первые устанавливают для того, чтобы преобразить участок и добавить ему оригинальности. Что касается укрепительных стенок, то основная их задача состоит в укреплении неровностей, а также предотвращении их разрушения.

К счастью, подпорная стенка часто совмещает в себе описанные выше функции, поэтому помимо решения задачи по укреплению грунта владелец получает возможность с помощью этой конструкции выполнить зонирование территории.

Еще одним признаком классификации подпорных стенок является материал, используемый для их изготовления. В соответствии с ним, можно выделить следующие виды этих конструкций:

  • Деревянные. Эти стены представляют интерес из-за минимальных расходов, связанных с их устройством. Чтобы изготовить их, потребуется ровные бревна.
  • Бетонные. Среди всех прочих стенок эти выделяются максимальной прочностью и длительным сроком службы. Однако процесс изготовления бетонных стенок является слишком трудозатратным и занимает много времени.
  • Каменные. Подобный вариант подпорных стенок может подойти владельцам, которые стремятся поразить своих гостей. Причем эту конструкцию можно сделать еще более привлекательной, если между камнями будут высажены растения. Тогда такая стенка превратится в настоящий шедевр.
  • Кирпичные. Именно такого типа стенки чаще всего и выбирает большинство дачников. Их привлекает в них высокая прочность, надежность, а также способность преображать внешний облик участка.

Инструкция по изготовлению

Первое, что нужно сделать владельцу участка, который планирует установить на нём подпорную стенку – выполнить расчеты. Проще всего это будет сделать, если создать чертеж конструкции, в которой следует отобразить необходимое количество материала. Также на чертеже необходимо указать, какого типа водоотвод будет сооружаться и где он будет находиться.

Виды водоотводов:

  • Поперечный. В процессе сооружения стенки между каждыми 1-2 слоями необходимо зафиксировать трубку под некоторым углом, что позволит воде стекать по ней.
  • Продольный. Этот вариант предусматривает размещение трубки сечением 15-20 см по всей длине стенки, причем ее конец должен выходить наружу. Для этой схемы водоотвода можно использовать как керамическую, так и гофрированную трубу, однако в любом случае необходимо обернуть ее в геотекстильный материал.

Когда чертеж будет составлен и будет решен вопрос с материалом для сооружения стенки, можно переходить к следующему этапу: здесь нам понадобится выполнить разметку территории, используя для этого веревку и колышки, которые определят место установки подпорной стенки.

Приступаем к рытью траншеи. Для более мягкого грунта и более высокой стенки необходимо увеличивать глубину траншеи. Если конструкция будет иметь высоту 1 м, то достаточно будет глубины 40 см.

Затем приступаем к созданию подушки, для которой вначале дно нужно заполнить щебнем, а на него укладываем слой песка, после чего все тщательно утрамбовывают. Устраивать систему дренажа нужно с тем расчетом, чтобы подушка располагалась под небольшим углом к склону.

Деревянная подпорная стенка

Для изготовления этой конструкции подойдет бревно любого сечения, включая и 20 см.

Для укладки деревянных бревен можно выбрать один из следующих вариантов: вертикальный или горизонтальный.

Вертикальная укладка

В первом случае бревна располагают таким образом, чтобы они вплотную примыкали друг к другу. Преимуществом такого варианта укладки является отсутствие необходимости в изготовлении фундамента. Минимальная глубина, которая должна быть выдержана для установки бревен, должна составлять 50 см. Лучше всего устанавливать бревна на максимальную глубину, поскольку это только повысит устойчивость конструкции.

Горизонтальная укладка

При горизонтальном методе установки бревна располагаются друг на друга. Для этого вначале роют траншею, глубина которой должна немного превосходить толщину бревна. Канаву заполняют слоем щебня, после чего укладывают бревно и фиксируют его при помощи железных арматур. После этого процесс укладки продолжают, добавляя новые бревна, которые фиксируют при помощи саморезов.

Прежде чем приступить к установке бревен, необходимо обработать их машинным маслом, битумом или иным средством, которое поможет защитить дерево от гниения.

Пространство между стенкой и землёй нужно заполнить фрагментами колотого кирпича и крупным песком. Верхний слой дренажа рекомендуется превратить в основание для декоративных посадок.

Подпорная стенка из бетона

Процесс изготовления этой подпорной стены начинается с рытья траншеи, длина которой должна соответствовать возводимой стене, включающей повороты и углы, после чего дно заполняется слоем щебня или гравия. Далее необходимо изготовить из арматуры каркас и установить его в траншею. Комбинация из бетона и прутьев обеспечит более надежное крепление, что повысит прочность конструкции.

Далее необходимо изготовить опалубку. Устанавливая опоры из досок по длине стены, их необходимо дополнительно укрепить. Избежать появления неровностей можно, если предпринять соответствующие меры по предотвращению выгибания опорных досок. Это делается путем сбивания железных трубок, которые обеспечат поддержку для опалубки. Их следует размещать с шагом 1-1,5 м.

Когда опалубка будет готова, начинают заливать бетон, следя за тем, чтобы он распределился равномерными порциями по всей площади. Выждав 4-5 дней с момента заливки, опалубку убирают.

Для бетонной подпорной стены рекомендуется устраивать поперечный водоотвод. Для этого еще на этапе заливки трубу укладывают поперёк опалубки, через которую и будет выводиться влага. На этом основная часть работ по изготовлению подпорной стенки из бетона завершена. Теперь остается добавить мха, тем самым конструкция приобретет эффект старины.

Подпорная стенка из камня

Вначале необходимо разметить место для будущей стенки, после чего начинаем рыть траншею глубиной 40-50 см. Для изготовления опалубки необходимо подготовить доски и уложить в траншею по всей длине со двух сторон.

Для заливки используют смесь, для которой потребуются следующие материалы:

  • бетон;
  • песок;
  • гравий.

Их необходимо взять в пропорции 1:6:6.Чтобы раствор хорошо отвердел, необходимо выждать 3-4 дня.

Далее застывший фундамент необходимо покрыть слоем известковой смеси. Для ее приготовления понадобится известь, песок и вода, которые берут в пропорции 1:4:300. Далее к цементу добавляем полученную смесь в пропорции 1:7и наносим на фундамент.

Начинаем укладывать камень. Вначале камни необходимо подготовить, удалив с их поверхности грязь, а также смочив водой. Сама укладка должна выполняться по следующей схеме: два камня укладывают рядом, а на месте стыка должна находиться середина следующего камня.

На края рекомендуется класть камни более крупных размеров. После укладки очередного камня необходимо его повертеть, чтобы подобрать опытным путем наиболее устойчивое для него положение. Каждый уровень кладки необходимо покрывать слоем известкового раствора, толщина которого должна быть не более 1,5 см.

Помимо описанного выше, можно предложить другой вариант укладки камней. От первого варианта он отличается тем, что камни нет необходимости увлажнять: перед работой камни укладывают друг на друга, а образуемые между ними щели заполняют плодородным грунтом, который позволит в дальнейшем посадить туда растения.

В процессе устройства подпорной стены из камня необходимо выдержать небольшой наклон в направлении склона.

Когда работы по возведению подпорной стенки из камня будут завершены, пространство между ней и склоном заполняется галькой или щебнем. Также нужно не забыть и про водоотвод: для рассматриваемой конструкции используют продольный вариант, который устраивают между вторым и третьим рядами.

Кирпичная подпорная стенка

Как и в случае с каменной стенкой, работа начинается с устройства фундамента, для которого используются опоры. Если работать предстоит на тяжелом грунте, то заливку бетона можно производить непосредственно в траншею без использования опорных досок.

Для создания надежной подпорной стены рекомендуется использовать морозоустойчивый и влагоустойчивый кирпич.

Если возводимые стены имеют высоту до 60 см, то достаточно будет кладки, равной половине кирпича. Если конструкция превышает в высоту 1 м, то толщину кладки увеличивают до одного кирпича.

Во время укладки первого или второго ряда необходимо предусмотреть отверстие, через которое будет удаляться вода. Для этого участок, где находятся 4 и 5 кирпичи, не нужно обрабатывать цементным раствором, впоследствии туда будут установлены трубки для водоотвода.

В процессе укладки кирпичи размещают друг на друга, по завершении каждого ряда наносится цементный раствор, для которого берут цемент, песок и воду в пропорции 1:3:3.

Заключение

Не всем удается обзавестись удачным во всех отношениях земельным участком. Видя на участке крутые склоны, перепады высот, сразу становится понятно, что с благоустройством приусадебной территории возникнут определенные трудности. Однако сегодня есть решение, которое поможет справиться с этими естественными неровностями. При помощи подпорной стенки, которая может быть построена из разных материалов, можно не только решить вопрос с малоустойчивым грунтом, но и заметно преобразить свой участок.

Конечно, без теоретической подготовки эту задачу будет решить довольно сложно, поэтому вначале необходимо ознакомиться с технологией работ, подготовить необходимые материалы, и при должном усердии и терпении каждый владелец может обзавестись достаточно оригинальным и практичным элементом ландшафтного дизайна.

Оцените статью: Поделитесь с друзьями!

Что такое подпорная стена

Что такое подпорная стена?

Кашпо для подпорных стенок

Подпорная стена — это конструкция, которая удерживает за собой грунт. Существует множество типов материалов, которые можно использовать для создания подпорных стен, таких как бетонные блоки, литой бетон, обработанная древесина, камни или валуны. Некоторые из них просты в использовании, другие имеют более короткий срок службы, но все они могут удерживать почву.

Гравитационная стена или стена, армированная георешеткой?

Необходимо рассмотреть несколько вопросов, чтобы построить подпорную стену надлежащего типа. Например, почва — песок, глина или что-то среднее? Что над стеной: подъездная дорожка или что-то более тяжелое, например бассейн? Будет ли земля над или под стеной ровной или наклонной? Какая высота стены? Все эти факторы определят, понадобится ли вам гравитационная подпорная стена или подпорная стена, армированная георешеткой.

Гравитационные подпорные стены — это стены, которые удерживают грунт в зависимости от собственного веса и отступа, и обычно имеют меньшую высоту. Подпорные стены Allan Block идеально подходят для этого типа стен, потому что, когда они складываются вместе, они фиксируются на месте, образуя отступ. Это препятствие помогает стене выдерживать давление почвы позади нее.

Армированные подпорные стены стены, которые используют некоторый тип арматуры, чтобы дать больше силы к конструкции подпорной стенки, тем самым улучшая ее способность удерживать почвы за ним.Для SRW (сегментных подпорных стен) мы называем это армирование георешеткой или сеткой. Георешетка помещается между рядами блоков в стене и откатывается в уклон или склон холма во время установки, чтобы создать более прочную и стабильную массу почвы. С точки зрения непрофессионала, блоки, Геосетка и усиленная массовая работа почвы вместе, чтобы сделать один большой, тяжелый удерживающую конструкцию стены. Иногда сетка не является подходящим решением для проекта из-за пространства или других условий на площадке, поэтому необходимо использовать альтернативные армирующие материалы, такие как бетон без мелких частиц, грунтовые гвозди или анкеры.Эти типы арматуры обычно требуют местного инженера для проектирования и сертифицированного подрядчика для установки

Типы подпорных стен

Подпорная стенка

За прошедшие годы множество различных материалов подпорных стен помогли изменить ландшафт, в котором мы живем. Обычные изделия для подпорных стен включают железнодорожные шпалы или обработанную древесину, а также стеновой камень, природный камень, кирпич и бетонный блок.

Хотя дерево часто является недорогой и простой выбор для подпорной стенки, его короткая продолжительность жизни делает его относительно плохим выбором. Поскольку древесина разлагается, так что делает вашу подпорную стену и целостность вашего полезного пространства. Камни, камни или валуны могут создавать красивые подпорные стены, но установка этих материалов может быть дорогостоящей и трудоемкой. Кроме того, обслуживание каменных стен может быть затруднено, потому что со временем они могут разрушиться или стать домом для грызунов и сорняков.

Еще одним вариантом являются подпорные стены, залитые на месте или залитые раствором. Эти стены могут быть отделаны шпоном, кирпичом, каменной плиткой и т. Д., Что придает им текстуру и стиль. Однако эти конструкции жесткие, не двигаются и не изгибаются при изменении климата, землетрясениях и других природных явлениях, и их строительство может быть очень дорогостоящим.

SRW (Сегментные подпорные стены), как и продукты Allan Block, предлагают бетонные блоки для кладки, которые являются модульными и блокируются для простоты использования.Просто сложите блоки без строительного раствора вместе, используя нашу информацию по установке, и создайте подпорную стену, не требующую обслуживания, которая добавит полезную землю, устранит проблему профилирования или уклона и решит многие другие проблемы на площадке. В этих ТРО используются те же строительные технологии, что и при строительстве Великой Китайской стены и Египетских пирамид без использования раствора, и они выдержат испытание временем. SRW бывают разных размеров, форм и цветов, а также с различной фактурой облицовки. Некоторые из наиболее распространенных текстур имеют вид жесткого или мягкого разделения, неровный вид или, в последнее время, штампованное лицо.Также доступны бетонные блоки из переработанных материалов. Как только вы построите стену из ТРО, вы можете быть уверены, что она долговечна.

.

Что такое подпорная стена? (с иллюстрациями)

Подпорная стена — это стабилизирующая конструкция, используемая для удержания наклонного грунта на месте и предотвращения эрозии и движения почвы. Он должен быть достаточно прочным и прочным, чтобы выдерживать и перераспределять боковое давление, вызванное наклонным грунтом. Обычно он имеет фильтрационные отверстия, через которые собираются грунтовые воды. Это снимает дополнительное давление, создаваемое скопившейся водой, и помогает сохранить устойчивость стены.

Подпорные стены используют прочный материал, такой как бетонные блоки, чтобы удерживать наклонный грунт на месте.

Несколько различных материалов могут быть использованы для построения подпорной стенки. Часто используются камень и бетон, и есть специальные блоки, изготовленные из заполнителей и легкого бетона, которые разработаны специально для этой цели.Некоторые стили взаимосвязаны, что делает сборку более простой, менее затратной и менее затратной по времени, потому что каждый блок надежно сочетается со следующим. Поскольку эти блоки надежно закреплены, они не требуют добавления строительного раствора, чтобы удерживать их вместе.

Некоторые подпорные стены даже оставляют место для жизни растений.

Подпорная стена может быть серией «ступенек» или ярусов, что обеспечивает более привлекательный дизайн, а также более эффективный контроль эрозии. Дизайн может включать в себя различные типы растений, цветов или материалов на каждом уровне, чтобы привнести больше текстуры, цвета и интереса к местности. Помимо эстетической ценности, многоуровневая конструкция также обеспечивает лучший контроль над эрозией за счет уменьшения количества почвы и, следовательно, давления, удерживаемого каждым разделом стены.

Подпорная стена может быть построена из ряда ступеней или ярусов, чтобы она выглядела более привлекательно.

Большие камни и железнодорожные шпалы часто используются для создания многоуровневой подпорной стены в прошлом.Сегодня для этой цели доступно множество стилей и типов блоков, и большинство людей выбирают предварительно сформованные блоки. Они доступны по цене и просты в использовании, что делает другие методы несколько устаревшими, за исключением случаев, когда предпочтение отдается грубому камню или дереву.

Домовладелец может построить стену самостоятельно или по поручению профессионала.Ключ к построению устойчивой стены — убедиться, что она полностью ровная. Каждый слой также необходимо засыпать, чтобы придать ему твердость и обеспечить хороший дренаж. Как правило, в качестве засыпки используется песок, камень, мелкий гравий или остатки почвы.

Фасонные блоки и строительный раствор могут быть использованы для создания основной подпорной стенки..

Подпорные стены

Обзор фирменной системы подпорных стенок
Определение разреза или насыпи

Первым шагом при выборе стены является определение того, будет ли стена строиться с выемкой или насыпью. Используйте стены типа заливки в ситуациях заливки. Хотя стены-насыпи можно строить в разрезах, обратное не верно для всех разрезов. Строительство насыпных стен в выемках требует дополнительных земляных работ за лицевой стороной стены и, возможно, временной опалубки.

Для насыпных стен, построенных в прорезях, стоимость стены, земляных работ и опалубки может превышать стоимость более подходящей прорезанной стены.Условия стены, определяющие выбор типа стены, — это условие насыпи, условие выемки / насыпи и условие выемки.

Состояние заполнения

Два общих условия заполнения:

1. Уровень земли

Это состояние лучше всего представлено переходами на уровне земли, которые модернизированы до уровня разделения, подняв одну проезжую часть над другой. Это достигается за счет заливки подхода к новой возвышенной конструкции.

Подпорные стены обычно необходимы в городских районах из-за отсутствия полосы отвода для боковых откосов.Чаще всего в этой ситуации насыпные стены представляют собой механически стабилизированный грунт (MSE) или бетонный блок.

2. Склоны

Насыпные стены на откосах требуют особого внимания. Типичные стены из засыпки, такие как MSE или бетонные блоки, построенные на откосе, требуют, чтобы скамейка была врезана в откос для строительства стены. Может потребоваться временная опора для задней части скамейки.

Рассмотрите другие типы стен, если заливка будет выходить в воду. Можно построить стены из MSE и бетонных блоков, если можно временно снизить уровень воды или легко и экономично построить перемычку.Это предполагает, что при выемке грунта в откос для конструкции стены не потребуется опор. Учитывайте затраты на другие типы стен, такие как шпунт, если для строительства требуются коффердамы или временная опора. См. Следующую схему насыпи на склоне.

Условие нарезки / насыпи

Это условие состоит из укладки насыпи на верхней части откоса и удаления нижней части откоса. Это условие обычно встречается при модернизации объектов с контролируемым доступом, когда расширяются как основные полосы движения, так и подъездные дороги.См. Следующую схему условий выемки / насыпи.

В этой ситуации рассмотрите следующие типы стен:

  • Г-образная распорка
  • MSE или стены из бетонных блоков. Эти типы стен требуют наличия достаточного пространства для выемки грунта в склон. Спинка скамейки должна иметь подкос или иметь такой же уклон, как и стены на откосах. Другие типы стен могут быть более экономичными, если необходима временная опора.
  • Просверленные стенки ствола.В зависимости от расположения стены на откосе просверленные валы могут быть построены в один или два этапа. Если стена находится ближе к вершине откоса, может быть установлена ​​временная засыпка, позволяющая построить шахты за один этап. Если временная насыпь не используется, сначала строится часть ствола ниже существующей линии земли, а затем формируется часть над землей и заливается в виде колонны. В твердой почве или скале просверленные стенки шахты могут быть экономичной альтернативой.
  • Подвязанные стены.Используйте эти стены только в случае выемки / насыпи, когда существующая линия земли находится ближе к верху стены (расположенной в верхней половине стены), чем к низу. Перед установкой солдатских свай уложите и утрамбуйте любую насыпь. Обычно жесткие стены экономичны только тогда, когда в проекте используется значительное количество.
  • Шпунтовые стены. Стены из шпунтовых свай иногда использовались при выемке / насыпи. Грунт должен быть достаточно мягким на глубину в 1-2 раза превышающую высоту стены, чтобы можно было забивать сваи.Трудно продвигать шпунт из материала с жесткостью более 12 дюймов / 100 ударов.
  • Г-образная раздвижная опора. Этот тип стены обычно используется, когда в основании откоса делается небольшой разрез. Отсутствие каблука сводит к минимуму необходимость выемки за стеной.

Состояние разреза

В этом состоянии основная операция — удаление грунта с небольшим заполнением или без него. Выбор стен для этого условия аналогичен выбору для условия выемки / насыпи.Применяются те же соображения, за исключением того, что стены шахты с привязкой назад и просверленные отверстия легче построить. См. Следующую диаграмму состояния разреза. Другие типы стен, которые следует учитывать, — это стены, забитые грунтом или камнями.

Стены, прибитые гвоздями из грунта и камня, могут быть построены в любой ситуации разреза, но лучше всего подходят для ситуаций с низкой высотой потолка под конструкциями. Эта стена является предпочтительным вариантом для возведения поворотных стен под мостами. Верх стены должен быть не более чем на 2 фута выше существующего уровня.

Конструктивность

Просверленный ствол и закрепленные стены требуют просверливания вертикального отверстия в земле. Это требует наличия достаточного свободного пространства для бурового оборудования. Если зазор недоступен, можно использовать буровое оборудование с малой высотой потолка и сращивать арматуру вала или солдатские сваи, когда они вставляются в отверстие. Эти операции значительно увеличивают затраты. В ситуации с низким потолком лучшим выбором будет стена, прибитая гвоздями.

Горизонтальный зазор учитывается для стен, привинченных назад и прибитых гвоздями. Задвижки часто устанавливаются с помощью шнека непрерывного действия, длина которого несколько превышает глубину отверстия, что означает, что желателен горизонтальный зазор более 50 футов. Секционные шнеки можно использовать на участках с ограниченным зазором. Гвозди, будучи короче, обычно требуют зазора около 20 футов для установки. Из-за минимального размера используемого обычного бурового оборудования 20 футов. горизонтальный и 6 футов. вертикальные зазоры следует рассматривать как минимальные.

Эстетика

Последний критерий — эстетика, сложная область, потому что мнения сильно расходятся. В разумных пределах большинство эстетических процедур можно проводить независимо от типа стен. Однако некоторые стены, например стены из бетонных блоков, имеют настолько уникальный внешний вид, что их невозможно воспроизвести с помощью стен другого типа. Тем не менее, облицовочные элементы из бетонных блоков могут использоваться со стенами другого типа для достижения эстетической цели. Эстетическая обработка подпорных стен может включать такие предметы, как:

  • Формовочные футеровки для различной отделки поверхности
  • Краски, морилки или цветной бетон для цветных поверхностей
  • Стены различной формы для ландшафтного дизайна

В зависимости от выбранного лечения, стоимость может существенно не измениться.Использование простых опалубок может быть экономичным, а цветной бетон — дорогим. Обычная отделка поверхности цветным бетоном может давать разные цвета.

Учитывайте также степень взаимодействия, которое будет происходить между автомобилистами и эстетическим специалистом. Сложная графика рядом с высокоскоростной дорогой является размытой для большинства проезжающих мимо автомобилистов, которые могут просматривать график только десятые доли секунды. В этом случае более подходящим средством лечения может быть вкладыш простой формы.Если стена выходит на парк или другое общественное место, может потребоваться более тщательная обработка.

Возможные деформации стен во время строительства или после строительства могут существенно повлиять на внешний вид. Стены MSE, например, представляют собой гибкие стеновые системы, которые испытывают некоторое движение в течение срока службы стены.

Эстетическая обработка ландшафта в сочетании с подпорными стенами должна выполняться осторожно. Если ожидается обширный полив озеленения, могут потребоваться дополнительные дренажные меры, чтобы исключить чрезмерное давление за стенами.

Альтернативные стены

Иногда бывает трудно выбрать наиболее подходящую стену для условий выемки или выемки / насыпи. Проектировщик может быть не в состоянии оценить факторы, которые подрядчик считает важными, такие как доступность оборудования или затраты на транспортировку вынутого грунта для строительства стены MSE в разрезе. В таких случаях лучше всего включать в планы несколько типов стен, чтобы подрядчик мог определить наиболее экономичный выбор.

Если в планы одной стены включены разные типы стен, представляйте типы стен как альтернативные, чтобы соответствующие позиции предложения могли быть включены в каждую альтернативу.Альтернатива стены MSE в разрезе должна включать элемент для временной опалубки, тогда как подкрепленная альтернатива не нуждается в опоре. См. Следующую схему выбора стены.

Рекомендации по планировке стен

Тщательно продумайте расположение подпорных стенок. Расположение стены может существенно повлиять на количество стен.

Боковые откосы набережной

Рассмотрим типичное разделение уровней, когда неадекватная полоса отвода требует установки подпорных стен вдоль подъездной насыпи.В этих ситуациях стены могут быть размещены на краю верхней проезжей части так, чтобы верх стены совпадал с верхом насыпи, или на некотором расстоянии от края дорожной одежды с уклоном, проходящим от края дорожного покрытия до верха. стена. Размещение стены, совпадающей с краем тротуара, требует дорогостоящего бетонного рельса поверх стены и исключает любую возможность будущего расширения верхнего проезжей части; тем не менее, это улучшает долговечность стены.Размещение стены на расстоянии от края тротуара требует использования ограждения или бетонного барьера на краю тротуара. Это также позволяет в будущем расширить верхнюю проезжую часть, если это предусмотрено при проектировании и детализации стены.

Расширение заполняющих секций

Заполните расширяемые разделы, требующие особого внимания. Обычно необходимо выкопать немного почвы, чтобы можно было построить стену MSE. Размещение поверхности стены как можно ближе к основанию существующего откоса сводит к минимуму выемку грунта и временную опалубку.Размещение стены рядом с существующей вершиной насыпи требует использования стены врезного типа или стены насыпного типа с обширной опорой.

Углубленные участки

На углубленных участках учитывайте дополнительную ширину нижней проезжей части, чтобы учесть будущие расширения полос. После того, как подпорные стены будут установлены, их нельзя будет переместить, чтобы удовлетворить будущие требования к ширине.

Мостовидные абатменты

Установите подпорные стены на разумном расстоянии перед опорами моста, чтобы обеспечить достаточный зазор для строительства стены.Для большинства подпорных стен поверхность стены должна быть не менее чем на 3 фута перед лицевой стороной крышки опоры. Для стен с подвязкой и MSE это особенно важно, потому что может потребоваться перекос анкеров и стеновых арматур вокруг опорных оснований. Чтобы улучшить внешний вид стен, управление верхом профиля стены с помощью вертикальных изгибов, а не дискретных возвышений в определенных точках, приводит к гораздо более гладкому верху стены.

Конструкции за стенами

Рассмотрим близость подпорной стенки к структурам за стеной.Стены MSE обычно размещаются на расстоянии не менее 1–3 футов перед фундаментом, чтобы оставить место для крепления арматуры к облицовочным панелям и перекоса арматуры.

Соображения стабильности

В отличие от разрушения фундамента, которое может происходить медленно в течение многих лет, подпорные стены могут быстро выйти из строя с точки зрения устойчивости с катастрофическими результатами. Обрушение подпорных стенок может закрыть транспортное средство так же быстро, как и обрушение моста. В результате тщательного исследования сохранения стабильности стенок.Анализ устойчивости следует проводить как для краткосрочных, так и для долгосрочных условий.

Скольжение и опрокидывание

При скольжении происходит поперечное смещение стены из-за недостаточного сопротивления движению у основания стены. Прошлые неудачи были связаны с маргинальным грунтом у основания стен. При опрокидывании не участвует грунт под стеной, а только масса стены, чтобы противостоять движущим силам грунта за стеной. Поскольку движущие силы прилагаются к стене примерно на двух третях высоты стены над основанием, стена имеет тенденцию опрокидываться, если масса или геометрия стены неадекватны.Обратитесь к руководящему стандарту для определения минимальных факторов безопасности для этих двух видов отказа.

Эксцентриситет

Комбинация вертикальных и горизонтальных нагрузок на стену в совокупности создает результирующую силу у основания стены, которая не находится в середине основания. Расстояние между серединой опоры и местом действия равнодействующей силы и есть эксцентриситет. Положение результирующей силы ограничено средней третью опоры, чтобы задняя часть опоры не отрывалась от земли.

Давление в подшипнике

В результате веса массы стены и активных движущих сил за стеной, на грунт основания вдоль основания стены оказывается давление. Давление больше всего у носка стены. Если предельная несущая способность грунта под носком стены будет превышена, носк стены может погрузиться в грунт фундамента. Результат — локальное искажение поверхности стены. Рекомендуется коэффициент запаса прочности 2,0 по несущей способности.

Стабильность вращения

Повреждения стен при вращении охватывают всю стену, а также часть удерживаемого грунта. Этот тип разрушения зависит не конкретно от конструкции стены, а больше от прочности фундамента и удерживаемого грунта. Компьютерные программы могут оценить стабильность вращения. Обычно достаточным считается коэффициент безопасности 1,3 или выше.

Поселок

Оседание может быть значительным, если стены возведены на почве более мягкой, чем примерно 5/12 дюйма.TCP. Заселение — это, в основном, проблема в прибрежных районах штата, где почва мягче, чем 2/12 дюйма, встречается на глубинах от 20 до 50 футов. Если насыпь на подходе к мосту построена над почвой, подверженной значительным оседаниям, попробуйте либо позволить осадка должна произойти до завершения подхода или поддержать насыпь с помощью улучшения фундамента, например, каменных колонн.

Осадку можно ускорить, установив вертикальные водостоки через сжимаемый грунт. Строительство насыпей на очень мягком грунте также может привести к нарушению устойчивости вращения во время строительства, если не будут приняты меры предосторожности.При обнаружении значительных слоев мягкого грунта возьмите образцы для испытания на уплотнение, чтобы определить возможную осадку. Обратите внимание, что данные, полученные в результате тестирования консолидации, являются приблизительными. Прогнозы общего оседания, основанные на таких данных, обычно выше, чем наблюдаемые в полевых условиях, и время, прогнозируемое для такого оседания, может быть неверным на порядок.

Замените любые значения, рассчитанные для поселения с предыдущим опытом в этой области. Когда ожидается значительная осадка, лучшим решением может быть удлинение моста и, таким образом, уменьшение высоты подхода.Часто это наиболее экономичное и практичное решение.

Процедуры проектирования

Проектирование подпорных стен требует глубоких знаний в области структурной и геотехнической инженерии. Это вовсе не означает, что один человек должен разработать каждый аспект подпорной стенки. Расчетные нагрузки и допустимые давления, рекомендованные инженером-геологом, впоследствии часто используются инженером-строителем при проектировании стены. Следующие ниже процедуры проектирования содержат общие методы и не затрагивают все проектные ситуации.

Распределение давления земли

Определите давление, оказываемое грунтом на подпорную конструкцию, различными методами в зависимости от типа стены. Считается, что почва за стенами, которая может свободно отклоняться или перемещаться в ответ на приложенные нагрузки, находится в активном состоянии. Для этого условия рассчитайте давление земли на основе методов Ренкина или Кулона. Распределение давления имеет треугольную форму с максимальным давлением в нижней части стены.Это касается стен с раздельными опорами, MSE, просверленных стволов и стен из шпунтовых свай. Обычно предполагается, что давление грунта увеличивается вниз со скоростью 40 фунтов на квадратный фут на фут глубины.

Конструкции, такие как жесткие стены или опалубка котлована, более или менее закреплены и, следовательно, не могут перейти в активное состояние. Для этого условия используйте распределение давления земли, предложенное Терзаги и Пеком. Распределение давления имеет форму трапеции.

Внутренний анализ

Внутренний анализ относится к конструкции конструкции стены, которая выдерживает нагрузки, вызванные давлением грунта, приложенным к стене.Этот аспект проектирования включает в себя в основном структурную инженерию. Различные элементы стены должны быть спроектированы таким образом, чтобы выдерживать возникающие напряжения, чтобы обеспечить достаточный запас прочности.

  • Стены из механически стабилизированного грунта (MSE): Внутренняя конструкция стен MSE включает проверку арматуры грунта на допустимые напряжения и анкеровку в массе выбранной насыпи за забой. При расчете растягивающих напряжений учитывайте потерю металлического сечения арматуры.Измените плотность и размер арматуры, чтобы добиться нужных напряжений и крепления. Общий размер усиленной массы определяется внешней устойчивостью.
  • Связанные назад стены: Внутренняя конструкция связанных стенок включает анализ неразрезной балки (солдатская свая) для определения опорных реакций (связанных нагрузок) для диаграммы приложенных нагрузок (давления грунта). Исправьте связанные нагрузки, определенные анализом неразрезной балки, с учетом наклона анкера.Выберите солдатскую сваю, которая будет адекватно сопротивляться максимальным изгибающим моментам, полученным при анализе сплошных балок. Затем спроектируйте облицовку стены, которая проходит между солдатскими сваями. Рассматривайте это как простую балку, способную выдержать максимальное давление почвы. Затем спроектируйте соединение сваи облицовка-солдатик. Типичная нагрузка на грунт трапециевидная с максимальной интенсивностью 36H psf (где H — высота стены в футах). Стены, поддерживающие скальную породу, рассчитаны на трапециевидное распределение давления 25 фунтов на квадратный фут. Расчетное давление выше 36H может быть оправдано, если стены сооружаются в обширном грунте.
  • Стены просверленных валов и шпунтовых свай: Конструкция этих стен включает расчет неразрезной балки на нелинейных опорах. Нелинейные опоры моделируют грунт, в который заделана балка. Этот подход учитывает жесткость ствола или свайного фундамента на изгиб, в отличие от других методов, в которых фундамент считается бесконечно жестким. Используйте компьютерную программу COM624 или LPILE для проведения анализа. Используйте программу, чтобы определить реакцию фундамента на приложенную нагрузку для диапазона глубин анкеровки.Определите длину фундамента, исследуя соотношение укладки и прогиба на предмет подходящего прогиба либо на линии земли, либо на верхней части стены.

Внешний анализ

Внешний анализ стен проверяет, остаются ли стены там, где они построены. Ряд провалов стен и насыпей доказывают, что внешняя устойчивость так же важна, как и внутреннее оформление. Для стен с заполнением обычно оценивается внешняя устойчивость. Стены обрезного типа обычно не проверяются на внешнюю устойчивость из-за различных подходов к их проектированию.Однако, если присутствует исключительно мягкий грунт, проверьте различные аспекты внешней устойчивости стен срезанного типа. Как всегда, здравое инженерное решение должно преобладать.

  • Раздвижных и опрокидывание: Раздвижные подпорная стенка происходит, когда активные движущие силы из почвы за стеной превышают фрикционные или силы сцепления вдоль основания стены и пассивной силы сопротивления в передней части стены. Следует ли учитывать пассивные силы перед стеной, зависит от того, будет ли эта почва присутствовать во время строительства или когда-нибудь в будущем.Для большинства расчетов предполагается, что грунт несвязный с углом трения 30 градусов. Сопротивление скольжению — это вес стены и грунта, составляющий стену, умноженный на касательную 30 градусов. (0,58), допустимое предположение, если только просверленные грунты не показывают, что оно не консервативно. Когда присутствует сомнительный грунт, используйте трехосное испытание для определения сцепления и угла трения, которые затем можно использовать для определения сопротивления скольжению. Переворот происходит, когда активные движущие силы превышают силы сопротивления гравитации массы стенки.Масса стены считается армированным объемом для стены MSE или весом бетона и почвы над пятой для стены с раздвинутым фундаментом. Коэффициент безопасности определяется добавлением моментов относительно носка стены.
  • Эксцентриситет: Эксцентриситет — это сумма моментов сил, действующих в основании стены, деленная на сумму вертикальных сил. Моменты обычно рассчитываются в задней части основания стены.
  • Давление на опору: Нарушение несущей способности под стенами связано с вытеснением грунта из-под стены.Используйте уравнения несущей способности, чтобы определить предельную несущую способность грунта основания. Эти уравнения требуют значений сцепления и трения, определенных путем трехосных испытаний. Если эти данные недоступны, используйте данные по проникновению конуса Техаса, чтобы получить допустимое давление в подшипниках по просверленному валу и расчетной диаграмме раздельного фундамента. Классическое уравнение несущей способности для предельного давления грунта:


, где N c , N q , N g — теоретические коэффициенты, основанные на геометрии разрушающейся массы грунта под основанием, c — сцепление грунта, а g — плотность грунта.Для несущей способности обычно требуется коэффициент запаса прочности, равный двум. На следующем рисунке показаны эти факторы.

  • Вращательная устойчивость: Вращательная устойчивость стен — это особый случай устойчивости откосов. Пределы стены влияют на то, где может развиться поверхность потенциального разрушения. Поверхность разрушения при вращении может быть круглой или некруглой в зависимости от стратификации грунта основания. Для стен на однородной мягкой глине поверхности разрушения имеют тенденцию быть круглыми.Если мягкая зона довольно тонкая, поверхность разрушения имеет тенденцию быть некруглой, следуя за мягкой зоной. TxDOT использует компьютерные программы GSTABL 7 и UTEXAS для анализа стабильности. Хотя грунт можно проверить заранее, чтобы получить данные о прочности для анализа, будущие свойства материала насыпи неизвестны. Точный ответ получить трудно, потому что обычно около половины поверхности разрушения проходит через насыпь позади насыпной стены. Местный опыт может дать некоторое представление о прочности предлагаемой насыпи.В то время как компьютерные программы используются для оценки устойчивости стен, приблизительная ручная проверка результатов может проводиться методом срезов.
Выбор рекомендуемой системы строительства и технического обслуживания

Ответственность

Инженер проекта должен убедиться, что система подпорных стенок, выбранная для данного местоположения, является подходящей. Поставщики стен MSE несут ответственность только за внутреннюю устойчивость своих стен. За общую (глобальную) стабильность стеновой системы MSE отвечает инженер, который выбирает этот тип стены для включения в планы.

RW (MSE) DD (проектные данные) — это стандартный лист 2013 года в разделе фирменных подпорных стенок. Этот стандартный лист должен использоваться вместе со стандартом RW (MSE). Необходимо, чтобы подпорная стена дизайнер записи во время подготовки плана заполнить этот лист с предположениями фундаментальных для оформления стен, а также знаком и печатью этого листа. Обратитесь к документу RW (MSE) DD Guidance, для получения дополнительной информации об использовании этого стандарта.

Геометрия

Геометрия расположения чаще всего определяет выбор системы подпорных стен.Геотехническое руководство предлагает информацию относительно оценки геометрии и выбора различных типов стен. Стены MSE обычно используются в проектах TxDOT; однако во многих ситуациях, особенно при резке, MSE может быть не самым подходящим типом стены. Часто дополнительные выемки грунта и опоры, необходимые для установки стен MSE в условиях вырубки, делают их неэкономичными и трудными для строительства. Иногда стены MSE выбираются, потому что в планах требуются только геометрический план и стандартный лист (окончательные подробные чертежи производятся как рабочие чертежи).Эти минимальные усилия по проектированию делают стены MSE популярным выбором среди инженеров с ограниченным временем и ресурсами. Несмотря на то, что привязка, забивка грунта, просверленный вал и раздвижные стены фундамента требуют значительно больше проектных усилий и времени, они предпочтительнее в некоторых ситуациях резки.

Стабильности каждой предлагаемой установки подпорной стенки должна быть оценена. Обычно это включает в себя простой обзор высоты стены, геометрии площадки и грунтовых отверстий. Стены высотой 20 футов или меньше, расположенные на ровной поверхности, с просверленными грунтами, показывающими количество ударов Техасским коническим пенетрометром (TCP), превышающее 20 ударов на фут, не требуют детального анализа.Стены высотой более 20 футов, расположенные на склонах или на почвах с меньшей силой, чем 20 ударов на фут, следует рассматривать более внимательно. Как правило, размещайте стены на любом склоне круче 4: 1 только с тщательной проверкой как краткосрочной, так и долгосрочной устойчивости. Особое беспокойство вызывают стены, расположенные на свежесрезанных склонах, где данные о грунте могут указывать на высокую прочность на уровне выемки. Свежеоткрытый материал со временем размягчается, и при анализе стен в этой ситуации необходимо проводить оценку долговременной прочности.Местные округа могут захотеть изменить эти правила, исходя из своего опыта работы с конкретными проектами и местных условий.

Характеристики почвы

Конусный пенетрометр Texas плохо коррелирует для очень низкой прочности почвы и может давать слишком консервативные результаты. При оценке устойчивости стен на грунтах слабее 20 ударов на фут, может оказаться целесообразным провести лабораторные испытания или испытания на месте в дополнение к TCP. Лабораторные испытания на трехосный или прямой сдвиг обычно дают более точные данные о прочности грунта для этого типа анализа.

Рекомендуемые строительные методы

Фактическое состояние почвы

Поскольку грунтовые скважины берутся в отдельных местах, трудно определить, какие почвенные условия будут ощущаться на большей территории. Во время строительства подпорных стен оцените предполагаемое расположение подпорных стен и уведомите проектировщиков проекта о возможных проблемах. Обеспокоенность вызывают мягкие или влажные почвы, участки, производящие грунтовые воды, и участки, на которых во время земляных работ наблюдается обрыв откосов.Каждый из них указывает на потенциальные проблемы со стабильностью и должен быть доведен до сведения проектировщика стен. Может потребоваться удалить и заменить плохой грунт, установить водостоки или изменить стену для решения таких полевых условий.

Соблюдение планов и технических условий

Обеспечить соблюдение планов и спецификаций во время строительства, особенно в отношении ширины усиленного объема, длины ремней и типа используемой засыпки. Ряд коротких и долгосрочных проблем с производительностью подпорной стенки являются результатом отказа подрядчика придерживаться требований спецификации и плана.

Отвес

Стены

MSE требуют особенно пристального внимания к размещению и уплотнению выбранной насыпи. По завершении засыпки каждой панели следить за вертикальностью стеновых панелей. Первоначальное тесто для панелей следует модифицировать, чтобы получить подпорную стену по отвесу. Во многих случаях отсутствие оценки вертикальности панелей во время строительства приводит к тому, что стены значительно выходят за пределы допуска.

Погода

сделать тщательное наблюдение подпорной стенки и засыпка после сильных дождей, особенно в районах с более высокими объемами осадков.Дождь может смягчить или ослабить уплотненную засыпку, а любой дождь, просачивающийся в засыпку, может увеличить давление на стеновые панели. Проверьте временное покрытие поверхности на предмет трещин и быстро заделайте трещины, чтобы предотвратить просачивание в засыпку.

Базовая засыпка

Как можно быстрее засыпьте выемку в основании подпорных стен. Скопление грунтовых или поверхностных вод в этой области смягчит почву и снизит устойчивость стен.Земляные работы у основания существующей стены для установки ливневой канализации, проезжей части или другого сооружения не должны проводиться без определения устойчивости стены в вырытом состоянии.

Ткань фильтра

Выбранный наполнитель без сцепления подвержен эрозии и разрушению труб при попадании большого количества воды в стену. На каждом стыке панелей требуется фильтрующая ткань, предназначенная для удержания засыпки стен и пропускания воды. Промежутки или пустоты в фильтрующей ткани позволяют заполнителю выходить из-за стены.

Уплотнение

Герметизация стыков перекрытий предотвращает попадание чрезмерного количества воды в верхнюю часть стены. Действующий стандартный лист RW (TRF) требует, чтобы все стыки колпачка были заделаны. Этот элемент работы должен требоваться на местах и ​​контролироваться на предмет соответствия.

Рекомендуемое техническое обслуживание

Периодически осматривайте стены на предмет признаков потери засыпки, потери герметичности стыков или подвижек. Заделайте швы, особенно те, которые могут допускать попадание поверхностной воды в засыпку стены.Если наблюдаются признаки потери при обратной засыпке, засыпьте пораженную область выбранной заливкой, если область доступна, или используйте текучую заливку, если доступ ограничен. Проникновение воды в пустоты в стенах может вызвать чрезмерное давление внутри стены и привести к смещению панелей и разрушению стен. Обрабатывайте опорожненные участки, когда они маленькие и поддаются лечению, поскольку со временем они всегда увеличиваются в размерах.

Рекомендации по проектированию

Стены

MSE были наиболее распространенным типом подпорных стен в проектах TxDOT в течение последних двух десятилетий.К преимуществам стен MSE можно отнести их невысокую стоимость, малые затраты на проектирование, скорость возведения и привлекательный внешний вид. Стены MSE будут продолжать использоваться в больших количествах в проектах TxDOT в ближайшие годы. Имея это в виду, Подразделение мостов рекомендует учитывать следующее в будущих проектах с использованием стен MSE:

1. Выбор засыпки под стены МСЭ

В 2014 Стопорные списки Стена Стандартные спецификации (пункт 423) четыре типа выбора засыпки для MSE стен.

  • Тип «BS» — это засыпка по умолчанию для постоянных стен MSE. Это засыпка хорошего качества, обеспечивающая приемлемые характеристики стен.
  • Тип «AS» — это более крупнозернистый материал более высокого качества, обладающий улучшенной конструктивностью и характеристиками. Как правило, это более дорогой материал для обратной засыпки, но его следует рассматривать в проектах, где желательна повышенная производительность.
  • Засыпка типа «CS» используется только на временных стенах MSE и не подходит для постоянных стен.
  • Засыпка типа «ДС» — засыпка каменистая без дренирования. Тип «DS» предназначен для использования в стенах МСЭ, которые подвергаются затоплению.

Подпорные стены, подверженные затоплению, должны четко указывать, что засыпка типа «DS» потребуется ниже 100-летней отметки уровня воды, указанной в планах. В качестве альтернативы можно указать весь объем стены как тип «DS». Для проектов, требующих засыпки типа «AS» или «DS» в стенах MSE, либо общие примечания, либо сами планы стен должны четко обозначать требуемый тип засыпки.Если тип обратной засыпки не указан, спецификация возвращается к типу «BS».

2. Увеличьте минимальную встраиваемость

Рассмотрите возможность увеличения минимальной глубины заделки стен MSE с одного фута до двух футов ниже уровня готовой поверхности. В проектах, где небольшое количество заливки должно быть размещено под стеной, проектировщик может указать минимальную глубину заделки на два фута ниже готовой поверхности или естественного грунта, в зависимости от того, что ниже. Стандартное вложение стен MSE в настоящее время требуется на одну ногу, если на планах не указано иное.Некоторые районы начали требовать закладку минимум двух футов. Два фута дают больший предел погрешности при неточных съемках или профилировании и обеспечивают дополнительную меру устойчивости в мягких грунтах. В проектах на твердом грунте или требующих выемки в скале может потребоваться сохранение заделки в один фут.

3. Крутые склоны

Не рекомендуется размещать стены на склонах круче 4: 1. Многие почвы в Техасе демонстрируют предельную устойчивость склона 3: 1 или даже 4: 1.Дополнительная нагрузка стены на эти откосы снижает их устойчивость и может привести к разрушению. Если требования проекта диктуют наличие стен на откосах (стены с возвышениями), следует провести подробный анализ устойчивости откосов и принять меры для обеспечения устойчивости стен.

4. Избегайте использования цементно-стабилизированной засыпки

Хотя цементно-стабилизированная засыпка является вариантом, разрешенным в наших стандартных спецификациях и простым краткосрочным решением, она ставит под угрозу долгосрочные характеристики стены, поскольку снижает гибкость стены и не позволяет дренажу через стену.В проектах, где ожидается оседание из-за мягкого грунта, к планам следует добавить общее примечание об исключении цементно-стабилизированной обратной засыпки в качестве опции.

Подпорные стены служат хорошо, но есть несколько ключевых моментов для успешной работы стен: для каждого места необходимо выбрать правильную систему и применять надлежащие методы строительства. Кроме того, как описано выше, существует ряд не менее важных вопросов проектирования и обслуживания.

Системы подпорных стен из бетонных блоков
Системы панельного типа с механической стабилизацией земли
Потеря засыпки в механически стабилизированной земле
.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
