Что такое подбетонка и зачем она нужна: Требования к подбетонке и зачем она нужна
Устройство бетонной подготовки под фундамент
Содержание
- Предварительные мероприятия
- Основные функции подготовительного слоя
- Требования к организации подбетонки
- Виды бетонной подготовки
- Алгоритм создания подложки из бетона
- Нюансы технологии

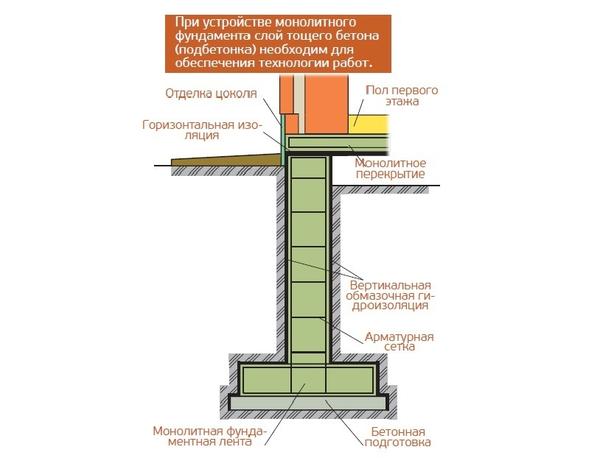

Устройство подбетонки – создание бетонного слоя для беспроблемной и качественной закладки основания строения. Такая подготовка, произведенная по нормативным документам, способствует устойчивости и длительной эксплуатации объекта.
Предварительные мероприятия
Устраивать подбетонку требуется не для каждого строения. Согласно СП 50-101-2004 пункту 13.2.22 ее нужно создавать для монолитных оснований, которые используют при строительстве объектов на разных вариантах грунта, включая самые уязвимые и нестабильные. С чем же это связано? Если под фундамент не сделать надлежащую подготовку, то при укладке бетонного раствора на грунтовое основание произойдет утечка цементного молока. Это приведет к снижению прочности монолита. Кроме того, такая технология возведения оснований перед заливкой раствора предполагает жесткую установку сеток и каркасов из арматуры.
Затвердевший слой подбетонки не дает «убежать» воде с цементом из бетона создаваемого основания. При этом процесс твердения монолита ускоряется, а его эксплуатационные характеристики повышаются. Такой этап строительства имеет и другие достоинства.
Основные функции подготовительного слоя
Организация бетонной подготовки решает немало серьезных строительных задач, таких как:
- обеспечение гидроизоляции основания сооружения. При поднятии грунтовых вод подбетонка принимает влагу «на себя», защищая несущую конструкцию;
- компенсация сил при пучении проблемной почвы. При этом нагрузка пропорционально распределяется по всей поверхности подготовительного слоя. Благодаря этому сохраняется целостность основы строения;
- выравнивание площадки под основание. Это упрощает нанесение разметки, монтаж и закрепление опалубки, и другие работы. При заливке монолита слой бетона ложится равномерно, нет ухода смеси в ямы и углубления. За счет этого экономится основной раствор;
- сглаживание проседания грунта и исключение локальных провалов. Подбетонка наиболее эффективно увеличивает площадь фундамента, что способствует снижению давления на почву;
- надежная установка арматуры. Она должна укладываться в бетон подошвы при заливке монолитного основания. Для арматуры по СП 52-101-2003 таблице 8.1 необходим защитный слой толщиной не менее 40 мм. Это расстояние должно быть выдержано от нижней грани бетонной конструкции до сетки. Сформированная прочная поверхность исключает возможность погружения созданного арматурного каркаса, установленного на фиксаторах, и изменения его запланированного положения.
Требования к организации подбетонки
Создание любых конструкций при строительстве объектов регламентируется СНиП и другими нормативами; устройство бетонной подготовки – не исключение. В стандартах прописаны мероприятия по их проектированию и организации с учетом действующих нагрузок, разновидности грунта и специфики объекта. От этих факторов зависит и толщина подбетонки. По строительным нормам расчеты по нагрузке выполняются в случаях:
- размещения сооружения вблизи склонов, откосов и насыпей;
- наличия значительного сжатия почвы в холодное время года;
- обустройства основания объекта на слабых грунтах.
При этом учитываются все возможные длительные и непродолжительные усилия, передаваемые от строения. Расчеты не требуются, если проект предусматривает мероприятия по устранению смещения почвы.
Виды бетонной подготовки
Нормативные документы не дают четких рекомендаций по выбору варианта устройства подготовительной подушки для конкретных случаев. Есть только указания, что в качестве материала для ее создания можно использовать:
- Тощий бетон. Такой вид подготовки – наиболее часто используемый. Для устройства подготовительного слоя используется раствор марки В15 с содержанием цемента не выше 6%. В качестве наполнителя применяется гравий или щебень с фракциями до 40 мм. При создании подбетонки в холодное время года в раствор вводятся противоморозные присадки;
- Щебень. Такая подготовка более экономна. Однако, если сравнить нормы указанные в ГСЭН на устройство щебеночной подушки с бетонным вариантом, станет ясно, что трудозатраты при этом способе значительно выше. Потребуется уложить слой щебня не крупных фракций высотой 150-200 мм, тщательно утрамбовать созданную подушку и пролить ее горячим битумом до образования пленки или максимального насыщения. Щебеночную подушку обычно устраивают для малоответственных объектов: технических и подсобных сооружений.
Алгоритм создания подложки из бетона
- В соответствии с проектом осуществляется разметка строительной площадки. По размерам подбетонка может превышать фундамент сооружения со всех сторон на 100-150 мм;
- Для монолитной ленты выкапывается расчетной глубины траншея.
- Подготовленный участок выравнивается и отсыпается щебнем слоем около 100 мм;
- Виброплитой утрамбовывается полученная подушка;
- Выверяется разметка периметра основания и монтируется опалубка. При этом формируются нужные проемы и отверстия под коммуникации. Высота опалубки соизмерима со слоем заливаемого бетона и обычно находится в пределах 100 мм;
- Чтобы придать подбетонке прочности, используется армирование. Для этого берут прутки сечением не менее 8 мм;
- Опалубка заливается раствором вровень с верхом опалубки. Для выравнивания поверхности и избавления от пузырьков воздуха производится утрамбовка;
- До застывания смеси в бетон рекомендуется вертикально вставить прутки арматуры. Они должны возвышаться над устроенной поверхностью на 200-300 мм. Это помогает увязать подбетонку с основанием;
- В жаркую погоду уложенный слой раствора укрывается пленкой. Она защитит бетон от быстрого высыхания и убережет от растрескивания.
Нюансы технологии
При использовании для строительства объекта блоков из пенополистерола допускается не проводить столь тщательную подготовку к их установке, ведь их вес существенно меньше. Для пенобетонных и газобетонных блоков подбетонку можно устраивать на песке. Его отсыпают слоем не менее 100 мм, проливают, утрамбовывают и монтируют опалубку. Далее следуют по описанной выше технологии.
Стандартный срок набора бетоном 75% прочности составляет 28 дней. Однако, практикой установлено, что через 3-4 суток ее величина уже достигает достаточных для последующих работ значений. Поэтому по истечении этого срока можно приступать к дальнейшим этапам строительства.
Армировать бетонную подготовку не обязательно. На это обращают внимание строительные нормы, но в этом случае необходимо наличие слоя бетона от 150 мм. Дополнительная прочность подбетонки также может достигаться созданием арматурной сетки. Она устанавливается на 50 мм выше уложенного щебня. Для соединения прутков применяется вязальная проволока. Ее можно выполнить и сварным методом.
Создание подложки из бетона относится к несложным мероприятиям. Для получения надежного сооружения – это оптимальный вариант.
Что такое подбетонка под фундамент: для чего нужна, устройство
На самом деле очень просто разобраться в том, что такое подбетонка. Тут даже название говорит само за себя – это слой тонкого бетона, который подготавливают для комфортной и экономичной заливки основного объема смеси. По сути, этот слой размещается под основным слоем бетона при устройстве плитных фундаментов, например.
Но вот в том, зачем конкретно это нужно делать (и нужно ли вообще) стоит разобраться подробно.
Фото простейшей подложки под бетон
Начнем с самого главного.
Назначение подбетонки
Заливка раствора на заранее подготовленное основание
Стоит отметить, что подготовительный слой может быть сделан разными способами и материалы могут применяться разные. Однако смысл, назначение этой работы остается одинаковым (читайте также статью «Методы склеивания таких материалов, как пенополистирол и бетон, с целью создания качественного утепления»).
Цель работы | Что это дает на практике |
Выравнивание чернового основания. | Это позволяет сократить количество основной смеси при заливке, то есть немного сэкономить. Происходит это за счет того, что слой бетона будет ложиться равномерно и никаких уходов раствора в непонятные ямы не будет. |
Подготовка плоскости для удобного монтажа различных элементов конструкции. | Удобство заключается в том, что на ровной площадке можно гораздо быстрее сделать разметку, собрать каркас из арматуры и установить маяки, например. Согласитесь, что на рыхлом грунте с ямами и буграми это делать не так легко. |
Создание гидроизоляционного слоя. | Имеется в виду то, что благодаря наличию подбетонки во время заливки своими руками основного количества смеси никуда не будет деваться влага из раствора. Соответственно на готовой плите или стяжке не появятся трещины, которые обычно образуются из-за неравномерного распределения влаги внутри структуры рабочей площади. |
Создание защиты от грунтовых вод. | То есть если данный слой делается под фундамент плитного типа и на дне котлована часто появляются грунтовые воды, то в таком случае от подбетонки требуется как бы принять влагу «на себя» и не допустить ее прохождения дальше — в основной несущий слой бетона. |

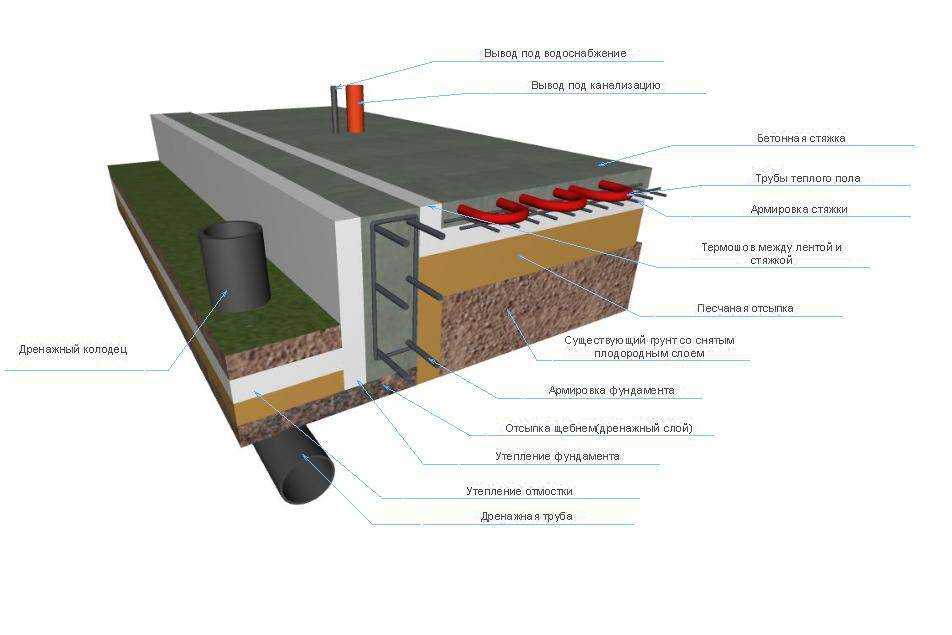

Пример плитного фундамента
Кроме того наличие такого амортизационного слоя улучшает прочностные характеристики всей конструкции в целом. Как минимум за счет того, что основной слой высыхает и набирает прочность лучше, качественнее.
Обратите внимание на то, что устройство подбетонки подразумевает использование недорогой бетонной смеси. Как правило, применяется «тощий» бетон В3,5-В7,5. То есть получается, что благодаря подготовке такого слоя снижается общая цена проекта, так как значительный объем общей кубатуры заливается составом с менее высокой стоимостью.
Итак, для чего нужна такая работа, наверное, понятно. Теперь давайте разберемся, как это все делается.
Способы устройства подбетонки
Прежде чем начать стоит отметить, что подбетонка — это, прежде всего очень желаемая мера, но не всегда обязательная (см.также статью «Деформационный шов в бетоне: необходимость применения и особенности реализации»).
То есть, попросту говоря, если у вас немасштабный проект и черновое основание состоит из старой стяжки и никакого рыхлого грунта или неровного рельефа и в помине нет, то такую работу выполнять попросту нецелесообразно.
Так что объективно оценивайте ситуацию – не стоит зря тратиться там, где подобная дополнительная работа никак не повлияет на итоговое качество.
Вернемся к вариантам устройства такого слоя. В качестве наглядного примера возьмем подготовку к заливке плитного фундамента.
Монтаж простейшей подбетонки
Для работы нам понадобится вот что:
- Щебень.
- Трамбовочное приспособление. Его проще всего сделать из дерева или из металла.
Трамбовка щебня
- Жидкий битум.
- Хорошие и прочные совковые лопаты.
Можно начинать.
- На рабочую площадь высыпается необходимое количество гранитного щебня. Как правило, материал отсыпается с самосвала и в итоге получается большая куча щебня.
- С помощью лопат камни равномерно распределяются по всей поверхности.
- Берется трамбовочное приспособление и щебень уплотняется по всей площади.
- На получившуюся плоскость наносят слой битума.
Совет: можно сэкономить и применить не битум, а более-менее прочный рубероид или даже пленку. Особо хорошей гидроизоляции в будущем это в любом случае не даст, но как минимум эти материалы позволят качественно застыть бетону (без потерь влаги).
В общем-то, самый простой вариант подбетонки реализован.
Теперь рассмотрим, как это сделать максимально правильно.
Устройство капитальной подбетонки
Пример сделанной подбетонки
Итак, у нас есть рабочая площадь с рыхлым грунтом и риском появления грунтовых вод.
- Определяем максимально высокую точку грунтовых вод – подбетонку придется делать как раз до этого уровня (ну, во всяком случае, желательно сделать именно так).
- С помощью лопат стараемся разровнять, распланировать почву.
- Засыпаем на дно котлована песок и равномерно распределяем его по поверхности, а затем трамбуем.
- Стелим сверху песка пленку или рубероид.
- Из тонкой арматуры делаем своеобразную «клетку» с размером ячеек примерно 60 на 60 см.
Фото каркаса из арматуры
- При желании устанавливаем направляющие линии – маячки. По ним удобно растягивать смесь, чтобы получить максимально ровную поверхность в итоге.
- Размешиваем цемент, песок, щебень и воду – должна получиться однородная густая масса.
- Заливаем раствор и с помощью правила распределяем его по всей площади.
- После того как раствор высохнет, его нужно обработать битумом и, по сути, на этом устройство подбетонки закончено.
Совет: почти в каждой подобной конструкции потом делаются отверстия для коммуникаций. Как правило, для этого применяется резка железобетона алмазными кругами болгаркой или просто бурение с помощью стандартного перфоратора. Но можно значительно облегчить и ускорить работу, если «заложить» такие отверстия заранее – в еще сыром бетоне.
Но даже если вы просто напросто забыли про такие моменты, а залит уже не только подкладочный слой, но и основная плита, то отчаиваться не стоит, потому что всегда можно воспользоваться такой услугой, как алмазное бурение отверстий в бетоне мощным промышленным оборудованием.
В принципе это все. Обзор технологии закончен. Подведем итоги.
Вывод
Мы с вами детально разобрались в том, что это — подбетонка и как она делается. Также ознакомились с тем, в каких случаях ее стоит делать, а в каких нет. Надеемся, что вся предоставленная информация вам пригодится на практике (узнайте здесь, как самостоятельно залить ступени из бетона).
Ну а если же хочется узнать больше, то обязательно просмотрите дополнительное видео в этой статье – в этом ролике много интересного и полезного!
