Что такое плита осп: Что такое OSB плиты – Плюсы и минусы, где применяется

Что такое плита OSB или Oriented Strand Board?

Что такое плита OSB. Виды

Прежде всего это древесина хвойных пород измельчённая до щепы, стружки. Такая масса поступает на формовку, где раскладывается в три слоя. Слои имеют направление (отсюда и название — ориентированная) стружка наружных слоёв укладывается продольно, внутренний слой — поперёк. После чего происходит прессование, и склеивание основы смолами, с добавлением различных восковых масс для влагостойкости.

Классификация и виды OSB плиты

Плиты ОСП разделяются по классам согласно прочности, влагостойкости.

  • OSB1 — самая слабая по прочности плита. Применяется только внутри помещений, в основном для мебельного производства, изготовления ящиков и тары, упаковки.
  • OSB2 — более прочная, применяется только для внутренних работ. Подходит для обшивки стен, потолка, устройства перегородок.
  • OSB3 — самый распространённый вид ОСБ плиты. Благодаря высокой влагостойкости, может применяться снаружи. Используют ОСБ3 для опалубки, каркасного домостроения, в конструкции полов, для различного рода обшивки.
  • OSB4 — в Беларуси плита ОСБ4 практически не встречается. Из-за высоких характеристик по прочности, стойкости к механическим нагрузкам и влагостойкости, очень дорогая.

В Беларуси золотой серединой считается плита ОСБ3, именно её чаще всего покупают для ремонтно-строительных работ.

Также, принято разделять и виды ОСБ плиты:

  • Лакированная плита — покрыта защитным лаком, чаще с одной стороны, которая считается лицевой.
  • Плита OSB ламинированная — как понятно по названию, данная плита при производстве ламинируется, и предназначена для многоразовой опалубки.

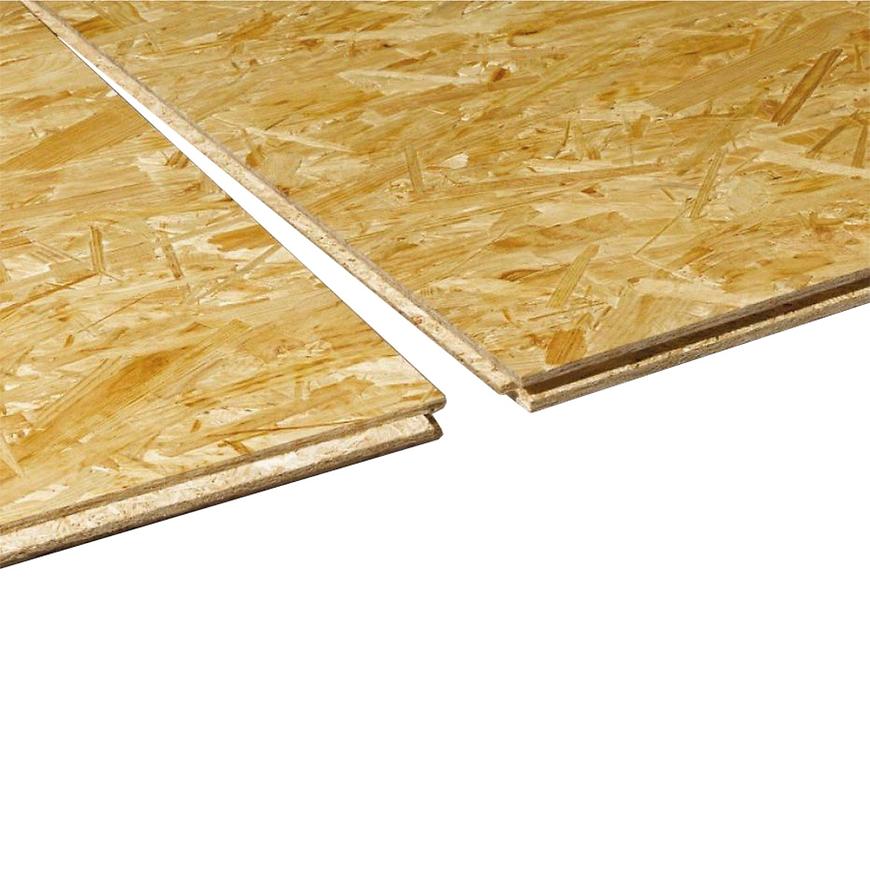

  • Шпунтованная ОСБ плита — при изготовлении такой плиты, торцы обрабатываются по принципу «паз-гребень» для более простого монтажа.

Плиты OSB применение в строительстве:

Плита ОСБ, благодаря высокой прочности, экологичности и доступности, очень часто используется в строительстве.

  • Облицовка стен и потолков, особенно в деревянных домах.
  • Плита OSB для каркасных домов основной, незаменимый материал.
  • Перегородки в любых типах помещений, быстро и с минимум затрат, поможет возвести ОСП плита.
  • Зачем использовать для устройства полов натуральное дерево, если есть ОСБ плита? Быстро, недорого, а главное — экологически безопасно. Фальшполы, а также выравнивание старых деревянных полов для укладки паркетной доски и ламината — с задачей справится плита.
  • При кровельных работах, материал используют в качестве обшивки обрешетки.
  • Для изготовления фасадных и СИП панелей

Достоинства и преимущества OSB плит:
  1. В отличии от гипсокартона, натурального дерева, стекломагнезита, качественная ОСБ плита не меняет формы под воздействием влаги.
  2. Достаточно привлекательная цена ОСБ плиты и доступность — важный аргумент.
  3. Простой монтаж и обработка — высокая плотность позволяет прямой крепить плиты при помощи гвоздей, саморезов по дереву, а также повышает жесткость конструкции.
  4. Высокий срок службы, благодаря великолепным характеристикам.
  5. Небольшая масса материала, в отличии от ЦСП плит, позволяет снизить вес различных конструкций, что особо важно при кровельных работах.
  6. Надёжность, прочность, универсальность ОСБ.
  7. Высокие показатели по прочности на излом.
  8. Внешний вид — можно использовать без дополнительной отделки.
  9. Экономичность — в процессе работ используется практически каждый кусок.
  10. В сравнении с другими прессованными материалами (ДВП, МДФ, ДСП, фанера) у ОСП меньшая эмиссия различных, вредных для организма человека веществ (даже при одинаковом количестве клея!)
  11. В отличии от дерева, ОСБ не боится насекомых.

При устройстве кровли из битумной черепицы применяется жесткое сплошное основание, например, фанера или ОСП-плита. Качество сплошной обрешетки для мягкой кровли играет решающую роль. Фанера низкого качества может обеспечить «головную боль» домовладельцу. Если у Вас на построенном доме возникнут проблемы с фанерой, то, к сожалению, стоит отметить, что исправление данной ошибки довольно затратное мероприятие. Придется демонтировать старое кровельное покрытие, менять фанеру на более качественную, и вместе с ней придется заменить кровлю, поскольку гибкая черепица не может быть смонтирована повторно.

Если сравнивать с древесиной, то можно смело сказать, что ОСП сочетает в себе лучшие качества древесной породы и лишена свойственных ей недостатков (например, разные направления волокон или же сучки).

Применение ОСП плиты в строительстве и ремонте

В процессе возведения построек различного предназначения довольно часто возникает потребность в качественном, но в тоже самое время недорогом строительном материале, с помощью которого можно покрыть большую площадь и сразу же провести её финишную отделку. В наше время всё большую и большую популярность приобретают ОСП плиты, позволяющие решить выше указанную проблему. Этот строительный материал идеально подойдёт для обустройства стен, перегородок и других элементов зданий и сооружений. Итак, что же это за строительный материал. Давайте попробуем ответить на этот вопрос.



Что такое ОСП плита



ОСП расшифровывается как «ориентировано-стружечная плита». При производстве этого строительного материала используется щепа дерева, которая располагается в структуре материала в несколько слоёв во взаимно-перпендикулярных направлениях. Слои щепы склеиваются между собой при помощи всевозможных смол в которые добавляются специальные присадки для обеспечения прочности материала и его влагоустойчивости. Как правило для строительства частных домовладений используются плиты, состоящие из трёх слоёв.



Для правильного использования и применения ориентировано-стружечных плит важно понимать на какие виды он делится в зависимости от технологии производства и полученных физических свойств:



OSB-1 — данный вид материала предназначен для использования в условиях невысокой влажности окружающего воздуха. Этот вид находит широкое применение при изготовлении внутренних перегородок, предметов мебели и транспортировочной тары.
OSB-2 — По сравнению с OSB-1 этот вид ориентировано-стружечных плит обладает более высокой прочностью и может с успехом использоваться в условиях низкой влажности для изготовления элементов несущих конструкций.
OSB-3 — данный материал отличается высокой влагоустойчивостью и предназначен для возведения различных элементов строительных конструкций в условиях высокой влажности.
OSB-4 — так же, как OSB-3 предназначена для эксплуатации в условиях повышенной влажности и дополнительно обладает повышенной прочностью и устойчивостью к внешним механическим нагрузкам.

Как показывает практика, наибольшей популярностью среди строителей пользуется ОСП плита класса OSB-3. Этот материал наиболее универсален и пригоден для решения большинства задач.



Применение ОСП плит в строительстве

Как мы уже указали ОСП плиты приобрели высокую популярность среди строителей прежде всего благодаря своей великолепной прочности, способности противостоять воздействию влаги и простоте монтажа. Кроме того не стоит забывать и о том, что с помощью OSB плит можно создать практически идеально ровные поверхности уже подготовленные к финишной обработке. Спектр применения материала очень широк. Плиты ОСП применяются для ремонта жилых и офисных помещений, в многоэтажном строительстве, при постройке сооружений хозяйственного предназначения на дачных участках и так далее. К основным сферам применения ОСП в строительстве можно отнести следующие виды работ:

В качестве материала для обустройства полов. ОСП плита имеет прочную и в тоже самое время ровную и гладкую поверхность. Благодаря этому плиту OSB можно уложить на поверхность бетонной стяжки или же использовать в качестве чернового пола в частных загородных домах. После укладки поверхность ОСП плиты можно покрыть практически любым материалом: линолеумом, плиткой, ламинатом.

В качестве материала для обустройства внешних перегородок. Для этих целей можно использовать плиты класса OSB-3 обработанные герметизирующими веществами и тщательно загрунтованные. Стоит учитывать, что наиболее уязвимые части ОСП плиты — её кромки и поэтому данные элементы нуждаются в дополнительной обработке. Зазор между кромками уложенных ОСП плит рекомендуется заполнить акриловым герметиком. После проведения выше указанных работ поверхность ОСП плиты можно покрасить или покрыть другим отделочным материалом.

В качестве материала для изготовления внутренних перегородок. Внутренние перегородки домов также могут изготавливаться из ОСП плит, причём для этих целей могут применяться плиты класса OSB-2 и OSB-3. Покрытие плит стойкими к разнообразным жидкостям материалами позволяет в дальнейшем использовать для их отделки лаки и краски на водной основе, которые в свою очередь обеспечат комфортный микроклимат внутри помещений.
В качестве материала для возведения каркасных домов из сэндвич-панелей. Для производства сэндвич-панелей из ОСП плит используется два листа материала между которыми размещается слой утеплителя (полиуретан, пенополистирол и другие материалы). Использование сэндвич-панелей из OSB плит позволит вам значительно снизить затраты на строительство и уменьшить сроки проведения работ. Таким  образом, плиты ОСП с успехом могут применяться для возведения практически любых конструкций в строительстве частных домов и других построек.



Другие сферы применения плит ОСП



Помимо выше перечисленных областей применения ОСП плиты используются и в других сферах деятельности человека. Практически везде, где необходимо создать ровную и гладкую поверхность, обладающую высокой прочностью пригодятся плиты OSB. Например, этот материал может применяться и применяется при производстве мебели. Единственным ограничением, которое накладывается на использование плит ОСП является исключение контактов материала с влагой и водой. Вследствие этого плиты не используются для изготовления мебели для ванных комнат.

Кроме того ОСП плиты широко применяются при изготовлении тары для хранения и транспортировки разнообразных изделий и при отделке салонов грузовых транспортных средств, таких как поезда, автомобили, морские и речные суда.

Общие сведения о поверхностной обработке печатных плат OSP

Электрическое соединение на печатной плате зависит от проводимости меди. Однако как активное химическое вещество медь имеет тенденцию к окислению при воздействии атмосферной влажности, что впоследствии приводит к проблемам, которые могут возникнуть при высокотемпературной пайке, что серьезно угрожает прочной фиксации компонентов на печатных платах и ​​снижает надежность конечных продуктов. . Таким образом, отделка поверхности выполняет две ключевые функции, когда речь идет о производительности печатных плат: защита меди от окисления и обеспечение поверхности с высокой способностью к пайке, когда компоненты готовы к сборке на печатных платах.

Отделки плат можно разделить на различные классификации, основанные на различных технологиях и используемых химических веществах: HASL (выравнивание пайкой горячим воздухом), иммерсионное олово/серебро, OSP, ENIG и ENEPIG и т. д. Среди всех отделок OSP становится все более распространенным благодаря его низкая стоимость и экологичность, что добавляет нам больше необходимости лучше его понимать.

Это то, что эта статья призвана рассказать вам.

Краткое введение в OSP

OSP — это сокращение от «органические консерванты для пайки», также его называют средством против потускнения. Это относится к слою органического покрытия, полученному на чистой и неизолированной меди путем адсорбции. С одной стороны, это органическое покрытие способно защитить медь от окисления, теплового удара или влаги. С другой стороны, он должен быть легко удален флюсом в более позднем процессе пайки, чтобы открытая чистая медь могла быть соединена с плавящимся припоем, так что паяные соединения могут быть получены за очень короткое время.

Применяемое химическое соединение на водной основе принадлежит к семейству азолов, таких как бензотриазолы, имидазолы и бензимидазолы, все из которых адсорбируются на поверхности меди с образованием координации между ними и атомами меди, что приводит к образованию пленки. С точки зрения толщины пленки, пленка, полученная из бензотриазолов, тонкая, а имидазолы относительно толстые. Различие по толщине окажет заметное влияние на эффект отделки доски, который будет обсуждаться в следующей части этой статьи.

Процесс производства ОСП

На самом деле OSP имеет десятилетнюю историю, которая длиннее, чем у SMT (технология поверхностного монтажа). Вот производственный процесс OSP.

Примечание: DI относится к деионизации.

Функция «Очистка» заключается в очистке от органических загрязнений, таких как масло, отпечатки пальцев, оксидная пленка и т. Д., Чтобы поверхность медной фольги оставалась чистой и яркой, что является основным требованием. Этот шаг играет довольно важную роль в качестве консервантов. Плохая очистка может привести к неравномерной толщине слоя консерванта. Для обеспечения высокого качества готовой пленки OSP, с одной стороны, концентрация чистящего раствора должна контролироваться в пределах нормы посредством лабораторно-химического анализа. С другой стороны, эффективность очистки рекомендуется проверять как можно чаще, и если эффект не достигает стандарта, чистящий раствор следует немедленно заменить.

В процессе улучшения топографии обычно применяется микротравление, чтобы существенно устранить окисление, возникающее на медной фольге, чтобы можно было улучшить силы сцепления между медной фольгой и раствором OSP. Скорость микротравления напрямую влияет на скорость построения пленки. Таким образом, для получения гладкой и равномерной толщины пленки очень важно поддерживать стабильность скорости микротравления. Вообще говоря, удобно контролировать скорость микротравления в диапазоне от 1,0 до 1,5 мкм в минуту.

Лучше всего использовать деионизационную промывку перед нанесением консервантов на тот случай, если раствор OSP будет загрязнен другими ионами, что приведет к потускнению припоя после оплавления. Точно так же лучше всего использовать деионизированный ополаскиватель после накопления консервантов со значением pH от 4,0 до 7,0 на случай, если консерванты будут уничтожены в результате загрязнения.

Преимущества ОСП

В настоящее время OSP обычно применяется из-за его преимуществ, которые обсуждаются ниже:
• Простой производственный процесс и ремонтопригодность: печатные платы, покрытые OSP, могут быть легко переработаны производителями печатных плат, так что сборщики печатных плат могут иметь новое покрытие, как только его покрытие будет повреждено.


• Хорошая смачиваемость: платы с покрытием OSP лучше смачиваются припоем, когда флюс встречается с переходными отверстиями и контактными площадками.
• Экологичность: поскольку в процессе производства OSP применяется состав на водной основе, он не наносит вреда окружающей среде, а просто соответствует ожиданиям людей относительно зеленого мира. В результате OSP является оптимальным выбором для электронных продуктов, соответствующих экологическим нормам, таким как RoHS.
• Низкая стоимость: Благодаря простым химическим соединениям, используемым при создании OSP, и простоте производственного процесса, OSP выделяется по стоимости среди всех видов отделки поверхности. Это стоит меньше, что в конечном итоге приводит к снижению стоимости печатных плат.
• Подходит для пайки оплавлением в двусторонней SMT-сборке. Наряду с постоянным развитием и прогрессом OSP, она была адаптирована от односторонней SMT-сборки к двусторонней SMT-сборке, что значительно расширило области ее применения.
• Низкие требования к чернилам для паяльной маски
• Длительное время хранения

Получите мгновенное предложение по печатным платам OSP

Требования к хранению печатных плат с покрытием OSP

Поскольку консервант, полученный по технологии OSP, очень тонкий и легко режется, необходимо соблюдать большую осторожность в процессе эксплуатации и транспортировки. Печатные платы с OSP в качестве покрытия поверхности подвергаются воздействию высокой температуры и влажности в течение такого длительного времени, что на поверхности печатных плат может произойти окисление, что впоследствии приведет к плохой пайке. Таким образом, методы хранения должны соответствовать следующим принципам:
а. Вакуумную упаковку следует использовать с влагопоглотителем и индикатором влажности. Поместите разделительную бумагу между печатными платами, чтобы предотвратить разрушение поверхности печатной платы трением.
б. Эти печатные платы не могут подвергаться прямому воздействию солнечного света. Требования к оптимальным условиям хранения включают: относительную влажность (30-70%RH), температуру (15-30°C) и время хранения (менее 12 месяцев).

Возможная проблема OSP после пайки

Иногда цвет плат OSP меняется после пайки, что в основном связано с толщиной консервантов, количеством микротравления, временем пайки и даже аномальными загрязнениями. К счастью, эту проблему можно заметить только по внешнему виду. Обычно есть два обстоятельства:

Для Обстоятельства № 1 в процессе пайки флюс способен помочь устранить окисление, так что это не повлияет на эффективность пайки. Соответственно, больше никаких измерений проводить не нужно. Напротив, Обстоятельство № 2 возникает из-за того, что целостность OSP была нарушена, так что флюс не способен устранять окисления, что значительно снижает эффективность пайки.

Таким образом, необходимо провести следующие улучшения и измерения, чтобы гарантировать внешний вид и эффективность поверхностной обработки органических консервантов для пайки:
а. Толщина ОСП должна контролироваться в определенном диапазоне;
б. Количество микротравления должно контролироваться в определенном диапазоне;
с. При изготовлении печатных плат загрязнения (остатки геля, чернила и т. д.) должны быть устранены на 100% в случае возникновения частичных отклонений или плохой паяемости.

PCBCart предоставляет вам лучшее

PCBCart предлагает прототипы печатных плат с быстрым поворотом, совместимые с IPC1, и стандартные печатные платы со стандартным IPC2 с коротким временем поворота. Высокое качество и низкая стоимость были основой нашего бизнеса с момента основания 14 лет назад. На данный момент мы получили рейтинг удовлетворенности клиентов до 99% от более чем 10 000 клиентов по всему миру.

И вы будете одним из них.

Попробуйте цитату прототипа печатной платы

Расценки на производство печатных плат онлайн

Полезные ресурсы
• Подробное введение в отделку поверхности печатных плат и ее применение
• Наиболее полные рекомендации по выбору отделки поверхности
• Полнофункциональная услуга по изготовлению печатных плат на заказ от самого опытного в Китае производственного предприятия
• Руководство по получению цены на изготовление печатной платы за считанные секунды
• Требования к файлам для быстрого и эффективного изготовления печатных плат

Что такое обработка поверхности печатных плат OSP — Производство печатных плат и сборка печатных плат

В процессе изготовления печатных плат поверхность платы покрывается медью. Все электрические соединения зависят от проводимости меди. С другой стороны, медь также очень химически активна, когда она подвергается воздействию атмосферной влаги, она резко окисляется. В результате требуется высокая температура для пайки и, в конечном итоге, это влияет на надежность конечного продукта. Поэтому возникает необходимость в поверхностной отделке досок. Использование финишного покрытия служит двум целям: во-первых, защитить медь от окисления, а во-вторых, обеспечить поверхность, которая может сохранить ее качество после пайки и во время сборки различных компонентов с печатными платами.

Доступны различные типы отделки поверхности с использованием различных химических веществ, например: выравнивание пайкой горячим воздухом, погружение в олово/серебро, OSP и ENIG. Среди всех этих процессов обработки поверхности OSP оказался недорогим и экологически безопасным.

Введение: OSP, сокращенно «Органический консервант для пайки». При отделке поверхности плиты это относится к органическому слою, который сцепляется с медью посредством адсорбции. Будучи органическим, он является постоянной стеной для предотвращения окисления меди, термоударов, влаги. Это органическое покрытие также обеспечивает легкое удаление или меньшее осаждение флюса во время пайки и в конечном итоге помогает сократить время пайки в процессе сборки печатной платы.

Химическое соединение, связанное с этим процессом, принадлежит к соединениям семейства азолов, таким как бензотриазолы, имидазолы и бензимидазолы. Все эти химические вещества посредством координационного связывания адсорбируются на поверхности меди, и создается пленка по всей плате. Толщина финишного покрытия поверхности зависит от того, какое химическое соединение используется для обработки. Например, пленка, полученная через бензотриазеолы, тонкая, а через имидазолы — толстая. Поэтому в зависимости от потребности подбирается химическое соединение для отделки поверхности.

В этом процессе также реализовано топографическое улучшение. Микротравление обычно устраняет окисление меди, а также укрепляет связи между медью и раствором OSP для печатных плат. Скорость микротравления также является важным параметром для обработки поверхности. Обычно скорость травления составляет от 1 до 1,5 мкм в минуту.

  Низкая стоимость и простота обработки делают этот процесс обработки поверхности более популярным в производстве печатных плат. Ниже перечислены несколько преимуществ:

1. Простой процесс производства печатных плат: Печатные платы с покрытием OSP легко ремонтировать и обслуживать. Поэтому производителям печатных плат выгодно восстанавливать финишное покрытие поверхности с меньшими затратами времени и средств в случае обнаружения повреждения покрытия.

2. Платы с покрытием OSP обеспечивают хорошее смачивание припоем и соединение между флюсом, переходными отверстиями и контактными площадками.

3.  За счет применения состава на водной основе при отделке поверхности OSP делает его экологически безопасным. Поэтому это можно назвать экологически чистым электронным продуктом, который соответствует экологическим нормам.

4.  Внедрение простого химического соединения и меньшей сложности процесса имеет низкую стоимость. С большинством химикатов OSP нет необходимости в чернилах для паяльной маски. Но для некоторых химических веществ в некоторых особых случаях требуется небольшое количество чернил для паяльной маски.

5.  Длительное время хранения печатной платы, если она покрыта OSP. Он реализован с помощью односторонней сборки SMT, а также двусторонней сборки прототипа печатной платы.

Требования к хранению: Покрытие, полученное при обработке поверхности OSP, довольно тонкое. Поэтому необходимо соблюдать осторожность при работе или транспортировке печатной платы. Если плата с покрытием OSP подвергается воздействию открытой атмосферы и влажности, то есть вероятность, что окисление повредит поверхность печатной платы, а затем приведет к дальнейшим последствиям в процессе сборки и ее эксплуатации. Существуют определенные принципы, которых необходимо придерживаться при хранении и транспортировке готовых печатных плат ОСП:

1.  Вакуумная упаковка может стать решением. Также есть требование уберечь печатную плату от трения. Для этого между досками должна быть проложена разделительная бумага. Так как сборка очень тонкая, то незначительная небрежность скажется на стоимости и других деталей.

2. печатные платы с обработанной поверхностью OSP не подвергаются прямому воздействию солнечных лучей. Стандартные требования к хранению плат как таковые: относительная влажность (30-60% относительной влажности), температура (15-28°С). 0142 o C) и время хранения должно быть менее 12 часов.

В некоторых случаях отделка поверхности OSP меняет свой цвет при сборке различных электронных компонентов с печатной платой. В конечном итоге это влияет на толщину консерванта на поверхности платы, количество микротравления, увеличение времени пайки и рассеивание нежелательных частиц по поверхности платы. Эту проблему можно проверить визуально.

Возможны два варианта:

1. В процессе пайки флюс достаточно способен устранить окисление покрытия. Тогда это не может повлиять на производительность пайки. Поэтому для профилактики таких мер не требуется.

2. Из-за неспособности флюса происходит окисление финишного покрытия, что в конечном итоге приводит к ухудшению характеристик пайки.

Таким образом, могут быть предприняты следующие меры для обеспечения характеристик и внешнего вида покрытия поверхности OSP в процессе производства печатных плат.

3. Толщина слоя OSP очень важна. Следовательно, требуется держать его в определенном диапазоне.
