Что такое оголовок сваи: Оголовки свай — назначение, устройство и монтаж

Содержание

что это такое, технология срубки по СП, размеры свайного оголовника конструкции 108 мм, демонтаж и разбивка

При строительстве жилых домов, имеющих несколько этажей, применяются сваи. Эти конструкции обеспечивают надежную опору всему строению, что особенно актуально для болотистых местностей, а также областей с неглубоким залеганием грунтовых вод. Каркас фундамента крепится к сваям с помощью их концевых поверхностей, называемых оголовками.

Что это такое?

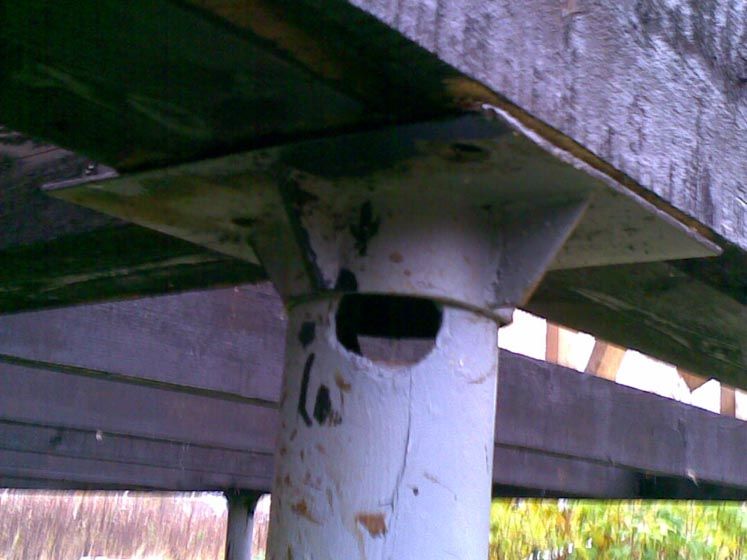

Оголовок представляет собой верхнюю часть сваи. Он прочно фиксируется к поверхности трубной части сваи. Размеры и формы оголовка могут быть абсолютно разными. На данный элемент может устанавливаться балка ростверка, плита.

Поскольку сваи служат надежной опорой фундаменту дома, их материал должен обладать высокими прочностными свойствами. Наиболее часто такие конструкции выполнены из металла, бетона или дерева.

Форма и размеры свай должны быть одинаковыми, от этого зависит ровность поверхности фундамента, его устойчивость.

Применение опорных свай позволяет равномерно распределять весовую нагрузку строения, строить здания на неровной поверхности, не беспокоиться о близком нахождении болотистых местностей, сезонных паводков.

Виды и размеры

Форма оголовка может быть в виде круга, квадрата, прямоугольника, многоугольника. Она соответствует форме самой сваи.

Свайный оголовник может иметь форму в виде буквы «Т» или «П». Конструкция в виде буквы «Т» позволяет устанавливать опалубку или плиты для последующей заливки фундамента. Конструкции в виде буквы «П» позволяют устанавливать только балки.

Самыми распространенными видами свай, применяемых при строительстве зданий, являются железобетонные и винтовые.

Железобетонные

Трубы из бетона устанавливают в пробуренный участок земли. Сваи обладают высокими прочностными свойствами, устойчивостью к коррозии, перепадам температур. Их используют при масштабных строительствах многоэтажек, торговых центров, производственных зданий. Установка таких конструкций требует немалых финансовых вложений.

Винтовые

Конструкции представляют собой металлические трубы с винтовой поверхностью. Погружение в землю таких элементов производится путем закручивания трубы вокруг своей оси. Сваи применяются при строительстве менее крупных объектов, например, частных жилых домов. Их установка не требует применения дорогостоящей техники, а также крупных вложений.

Среди винтовых свай выделяют следующие типы:

  • конструкция, по внешнему виду напоминающая шуруп с резьбой среднего размера;
  • конструкция с широколопастной поверхностью с завитком в нижней части опоры;

Деревянные

Такие опорные элементы применяются при строительстве одно- или двухэтажных построек.

Различают два вида опорных конструкций.

Разборные

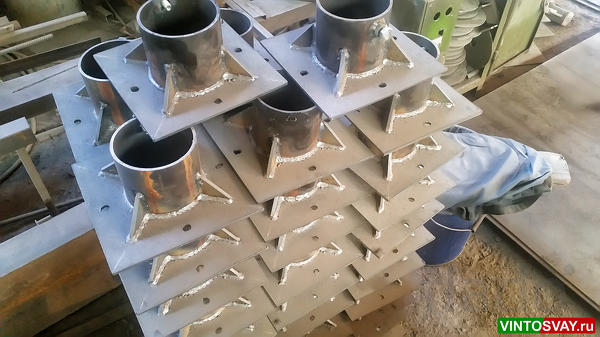

Оголовки крепятся с помощью болтов. Снимаемые элементы применяются при заливке фундамента на тяжелый грунт, при установке опорных конструкций вручную, а также в деревянных опорах.

Неразборные

Оголовки крепятся к сваям с помощью сварных швов. Следует отметить, что такой шов имеет небольшой зазор. Это необходимо для того, чтобы во внутреннюю поверхность поступал воздух. Такие элементы применяются в случае использования бура для установки опор.

Размеры оголовка подбираются в зависимости от вида, диаметра сваи, а также от веса конструкции, которая устанавливается на оголовок. Его диаметр должен быть немного больше, чем диаметр сваи. Это необходимо, чтобы конструкцию можно было легко соединить.

Например, диаметр средней части винтовой опоры находится в диапазоне от 108 до 325 мм, а диаметр самого оголовка усиленного может составлять 150х150 мм, 100х100 мм, 200х200 мм и другие. Для их изготовления применяется сталь 3СП5. Такие сваи способны выдерживать нагрузку до 3,5 тонн.

Они подходят для любого типа грунта.

Оголовки серии Е, изготавливающиеся из стали СП 5, толщина которой составляет 5 мм, имеют размеры 136х118 мм и 220х192 мм. Оголовки серии М имеют размеры 120х136 мм, 160х182 мм. Оголовки серии F, применяющиеся для фиксации обвязки, имеют размеры 159х220 мм, 133х200 мм. Оголовки серии U, изготавливающиеся из стали, имеют размеры 91х101 мм, 71х81 мм.

Наименьший диаметр оголовков представлен серией R. Сваи имеют размеры диаметра 57 мм, 76 мм или 76х89 мм. Такие конструкции способны выдерживать сравнительно небольшой вес постройки. Поэтому их чаще применяют при возведении беседок, гаражей, летних домиков.

Сваи с диаметром 89 мм используют при строительстве небольших построек в местах повышенного содержания грунтовых вод.

Бетонные сваи имеют оголовок в форме квадрата, минимальные размеры сторон которого составляют около 20 см. Длина таких свай зависит от веса возводимого строения. Чем больше тяжесть, тем длиннее должна быть свая.

Выбор правильной опорной конструкции позволит получить по-настоящему надежный фундамент, который прослужит не один десяток лет.

Установка

Перед установкой свай производится разбивка свайного поля. Рассчитывается площадь поверхности, а также количество требуемых опорных элементов. Сваи можно разбить по рядам или в шахматном порядке.

Установка опор на одном уровне – задача очень сложная, практически невыполнимая. Поэтому после того как трубные опоры плотно закреплены в грунте, начинаются работы по выравниванию их размеров. Это можно сделать с применением различных методов, например, путем:

Технология сруба включает несколько действий.

  • На одном уровне от земли рисуют отметку на опоре.
  • По линии отметки делают борозду вокруг трубной опоры. Для этого применяют молоток.
  • Производят срубку выступающего участка трубы. С помощью движений по направлению сверху вниз или, наоборот, снизу вверх откалывают части ненужной поверхности.
  • Срезают арматуру.

Срубку поверхности можно осуществлять разными вариантами.

Молотом

В данном случае проделывается бороздка вокруг опоры по отмеченной линии, затем с помощью ударов молота откалываю части бетонной поверхности. Такой процесс выравнивания характеризуется большой трудоемкостью, длительностью. За один день можно выровнять не более 15-18 опор.

Гидравлическими ножницами

Метод выравнивания заключается в установке насадки на опору по линии отметки, последующем откусывании ее выступающей части. Процесс менее трудоемкий, занимает меньшее количество времени. Качество поверхности значительно выше, чем при использовании молота.

Но также существует альтернативный способ выравнивания с помощью срезки торцов. Этот метод более быстрый, экономичный. В зависимости от типа материала оголовка применяются различные инструменты, например, станочные фрезы, диски, пилы, ручные приспособления. Метод характеризуется небольшой стоимостью, а также сравнительно небольшими трудозатратами.

Технология среза выступающей части сваи включает несколько этапов.

  • Перед началом проведения работ делают отметки на сваях. Важно, чтобы они были на одном уровне, поэтому отмечают со всех сторон.
  • По отмеченной линии делают небольшой надрез.
  • Производится отпиливание части трубы.

В случае с металлическими конструкциями, на расстоянии 1-2 см от места среза удаляют слой антикоррозийного покрытия металла. Это позволяет продлить срок службы свай.

После выравнивания опорных конструкций приступают к установке оголовков. Их надевают сверху на трубу, а затем проверяют уровень всех свай. Если какая-то опорная конструкция будет выделяться на поверхности, то это придется исправить путем удаления поверхности выступающей опоры.

После того как все оголовки будут на одном уровне, приступают к их креплению к опорной трубе.

Способ монтажа оголовков зависит от формы, вида, а также от материала. Металлические оголовки устанавливаются с помощью приваривания инверторным преобразователем. Ток подается с силой в 100 ампер. Приваренные опоры имеют высокую гидроизоляцию.

Процесс крепления оголовка с помощью сварки состоит из следующих этапов:

  • надевание, выравнивание оголовка;
  • сварка;
  • проверка опорной конструкции по периметру;
  • прочищение сварных швов от грязи, пыли, посторонних частиц;
  • покрытие поверхности краской, обладающей защитными свойствами.

Бетонные оголовки после выравнивания заливаются раствором бетона после того, как на них будут установлены опалубки для заливки фундамента.

Следует отметить, что все свайные работы необходимо проводить в соответствии с ГЭСН.

При необходимости всегда можно выполнить демонтаж свай. Работы состоят из следующих этапов:

  • удаление оголовка с помощью молотка и болгарки;
  • для удаления всей опоры применяется специализированная техника, например, экскаватор.

Приступать к установке новых свай можно только после полного удаления предыдущих опорных поверхностей.

Правильная установка свай облегчит последующие работы по заливке фундамента и дальнейшему строительству здания.

Советы

При монтаже оголовков следует обязательно соблюдать последовательность действий. При работе с режущими инструментами следует соблюдать правила безопасности.

После примерки оголовка на сваю его рекомендуется снять и тщательно очистить поверхность трубы от края до той длины, на которую устанавливается оголовок. Эта процедура в дальнейшем позволит получить качественные сварные швы. Очистку можно производить любыми подручными инструментами. Чаще для этого применяется болгарка.

Для того чтобы все опорные конструкции были на одном уровне, следует выбрать одну сваю, по длине которой будут равняться остальные. Важно ставить яркие метки, чтобы их было хорошо видно.

Установка свай требует особого навыка, поэтому не рекомендуется пренебрегать помощью профессионалов, особенно на начальном этапе работ.

В видео ниже можно увидеть как обрезают сваи.
