Что такое мауэрлат

Мауэрлат – это элемент конструкции стропильной системы крыши. Одно из назначений мауэрлата – распределение сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены. Особенно данное положение актуально для каменного дома (в самых разных вариациях камня – от силикатного кирпича до блоков из пенобетона).

Второе предназначение мауэрлата – это привязка крыши к стенам дома. И этому вопросу необходимо уделить самое пристальное внимание, особенно в регионах с сильными ветрами. В случае блочного, или кирпичного дома по верху стен устраивают бетонный армопояс, в которой замуровывают металлические анкеры. Затем в мауэрлате сверлят отверстия чуть меньшего диаметра и плотно насаживают его сверху на анкеры.
Для деревянного дома, неважно – брус это, или бревно, мауэрлатом обычно служит верхний венец сруба. Как и в случае кирпичного дома, мауэрлат должен быть закреплен на стене (нижележащем венце) по всей длине с помощью анкеров. В деревянном доме, как при сборке самого сруба, так и при закреплении мауэрлата в качестве анкеров применяют деревянные нагели.
Мауэрлат для деревянного дома из сруба крайне желательно выполнить целиковым, а не составным. В том случае, когда это требование соблюсти невозможно, следует увеличить количество анкерных креплений мауэрлата к стене. Существует множество конструктивных схем исполнения стропильной системы крыши. В самом простом случае (двускатная крыша, небольшой пролет) на мауэрлат поперек, с небольшой подрезкой укладываются подстропильные балки, на которые затем устанавливаются стропила. Вместе со стропилами такая конструкция образует треугольник, который является самой устойчивой фигурой из всех возможных и отлично противостоит нагрузкам.

Если у дома планируется мансардный полуэтаж со скошенным потолком, то стропила врезаются непосредственно в мауэрлат способом «шип в паз». Обычно паз делается в мауэрлате, а ответный шип – на стропильной балке. Поэтому балка, используемая под мауэрлат должна иметь достаточную толщину, чтобы сохранить несущую способность после выполнения врезки стропил.
Часто у дома из сруба фронтон делают также рубленым из того же материала, что и стены. Известно, что рубленый дом первые пару лет дает усадку. Усадку дает, в том числе и фронтон, поэтому в доме с рубленым фронтоном стропила не крепят жестко к мауэрлату, а применяют так называемые «скользящие стропила» с жестким креплением на подконьковый прогон.

Мауэрлат
На определенном расстоянии в стене замуровываются анкерные болты. В мауэрлате сверлят дырки и одевают на эти болты. Привинчивают и к нему уже крепят стропила.

Соединение мауэрлата.

Иногда при монтаже мауэрлата, например, когда он опирается на колонны или при изготовлении больших пролетов, мы делаем соединение мауэрлата между собой. Для правильного соединения мауэрлата между собой, чтобы он был прочным, мы делаем запилы двух концов (брус 200 х 200). Запил делит брус по толщине на 100 мм, а по длине 50 см. Следующим шагом мы накладываем два бруса друг на друга и соединяем их шпильками диаметром 12 мм. После чего мы получаем мауэрлат нужной нам длины. В случаях, когда мауэрлат опирается на колонны желательно соединение делать непосредственно в точке опоры на колонну. Мауэрлат также требуется пропитать противопожарным антисептиком и средством против короедов, благодаря чему кровля будет служить очень долго. Последним этапом мы крепим мауэрлат к колоннам или к кладке дома. Крепится он также шпильками, что создает прочность крыши и ей не будет страшен сильный ветер и ураган.

Рисунок 1:

Монтаж мауэрлата на крыше:

Крыша состоит из мауэрлата, стропил, ферм, прогонов, панелей и других элементов.
Наибольшее распространение получили наклонные и висячие стропила, которые состоят из из стропильных ног, подкосов и стоек. Они опираются нижними концами стропильных ног на подстропильные брусья — мауэрлаты, а верхними — на горизонтальный брус, называемый верхним коньковым прогоном. Роль мауэрлатов заключается в том, чтобы создать удобную опору для нижних концов стропил. Верхний прогон поддерживается стойками, устанавливаемыми на внутренние опоры. Расстояние между стойками, несущими коньковые прогоны, принимают равным 3…5 м.
Для увеличения продольной жесткости конструкций стропил ставят продольные подкосы, расположенные у каждой стойки. Если в здании имеются два ряда внутренних опор в виде продольных капитальных стен или столбов, колонн и других элементов, то укладывают два продольных прогона. Наслонные стропила применяют в зданиях при наличии промежуточных опор и пролетов размером до 16 м.
Монтаж мауэрлатов не передающих распор на стены их крепление к стене производится конструктивно. Скобами или гвоздями к деревянным пробкам, предварительно уложенным в стены либо проволочными скрутками. Обязательное условие: мауэрлат укладывается ближе к внутренней стороне стены и защищается снаружи хотя бы невысоким выступом стены. Здесь при принятой безраспорной расчетной схеме хоть и нет распора, все равно желательно подстраховаться от горизонтальной подвижки низа стропил и мауэрлата (за счет сил трения) при возникновении на крыше неравномерных нагрузок. Выступ не позволит сбросить мауэрлат со стены.
Если стропила верхними концами уперты друг в друга, а нижними упираются в мауэрлат посредством врубки зубом или нашивного опорного бруска, то мауэрлат принимает и передает на стены горизонтальный распор. Иными словами если и вверху, и внизу стропильной ноги изготовить узловые соединения с одной степенью свободы или сделать защемленные концы, то мауэрлат нуждается в закреплении к стене.
брусья мауэрлата связываются в единую жесткую раму по всему периметру здания. Сращивание брусьев производят косым прирубом с креплением болтами, гвоздевым боем или винтами (саморезами или глухарями), а углы рамы — скобами или пластинами. Таким образом, на стене получается жесткая рама, принимающая распор и работающая на растяжение и изгиб. Крепление такой рамы к стене производится либо скобами к антисептированным деревянным пробкам, предварительно заложенным в стену, либо анкерами. Применяться этот способ может только для небольших в плане зданий;
в стене по всему периметру производится заливка железобетонного пояса с выпуском анкеров для крепления мауэрлата. Такой способ рекомендуется для легких стен из газосиликатных, пенобетонных и им подобных блоков. Мауэрлатные брусья, прикрепленные анкерами, распределяют вертикальную нагрузку и передают распор на нижний монолитный железобетонный пояс. Здесь на растяжение и изгиб мауэрлат работает частично, а основное напряжение принимает армированный пояс.

Что такое мауэрлат и для чего он нужен?

Все ли знают, что такое мауэрлат и для чего он нужен? Наверное, нет. Мауэрлат является одним из элементов стропильной системы кровли дома. Одним из его предназначений является осуществление распределения сосредоточенной нагрузки точек опирания стропил по всей площади верхнего основания стены. Этот элемент особенно актуален в каменных домах – от кирпичных до блоков из пенобетона.

Вторым назначением является присоединение к стенам крыши дома. Этот вопрос должен быть под особым вниманием, особенно в тех регионах, где процветают сильные ветра. У кирпичных или блочных домов по верхнему краю стены заливается армированный бетонный пояс, в котором устанавливаются анкера для крепления. После застывания армопояса в мауэрлате проделываются отверстия немного меньшего диаметра и плотно сажается на эти анкера. Также рекомендуем посмотреть на способы крепления мауэрлата к различным видам стен. Ссылка после статьи.

У деревянных домов мауэрлатом обычно выступает последний венец сруба. А вот в каменных домах, он обязан быт зафиксирован по всей длине стены при помощи анкеров. В деревянных домах для фиксации используются деревянные нагели, как в принципе и при сборке всего сруба. Для деревянных срубов его крайне рекомендуется изготавливать целиковым, а не по частям. Если это не возможно, то необходимо увеличивать количество креплений к стене.

Существует большое количество схем выполнения стропильной системы крыши. К примеру, вы сможете посмотреть статью стропильная система вальмовой крыши и поближе разобраться со всеми узлами. При самом простом варианте двухскатной крыши с малым пролетом непосредственно на мауэрлат поперек укладывают подстропильные балки с небольшой подрезкой. На них уже будут ставиться стропила. Совместно со стропилами подобная конструкция будет образовывать форму треугольника, а он является самой прочной и устойчивой фигурой из всех по отношению к нагрузкам.

Когда у дома планируется мансарда, обладающая скошенным потолком, то стропила обычно врезают сразу в мауэрлат, применяя способ «шип в паз». Чаще всего паз выполняется мауэрлатной доске, а шип – в стропильной балке. В связи с этим используемый брус должен обладать достаточной толщиной, чтобы после врезки сохранять свою несущую способность.

Иногда мауэрлатным брусам приходится или опираться на колонны или при больших пролетах. В таких случаях необходимо соединение брусов между собой. Для выполнения правильного соединения досок между собой необходимо сделать запилы с двух сторон. Для примера возьмем брус 200х200. Запил должен разделять брус по толщине на 100 мм, а по длине на 50 мм. После этого брусы накладываются друг на друга и соединяются 12 мм шпильками. После этого и получается мауэрлат необходимой длины. Если ему придется опираться на колонны, то соединения нужно выполнять в точках опоры.

Обращаем внимание! Брусы необходимо пропитывать противопожарным составом, а также средствами от появления короедов. Благодаря этому увеличится срок службы этого элемента.

Конструкция крыши включает в себя мауэрлат, стропила, ригели, балки и другие элементы.

Самыми популярными в частном строительстве являются висячие и наклонные стропила, состоящие из стоек, стропильных ног и подкосов. Они нижними сторонами стропильных ног опираются на подстропильные брусья – мауэрлаты, а верхние упираются в горизонтальный брус, который называется верхний коньковый прогон. Основной ролью элемента является создание удобной опоры для нижних сторон стропильных ног. Верхний прогон удерживается стойками, которые устанавливаются на внутренние опоры. Расстояние меж стойками, которые несут коньковые прогоны, принимается от 3 до 5 метров.

Монтаж мауэрлатов, которые не передают на стены распор, осуществляется конструктивно гвоздями или скобами пробкам из дерева, уложенным заранее в стены, либо же используются проволочные скрутки.

Обязательное условие: мауэрлат должен укладываться поближе к внутренней кромке стены и чтобы снаружи была хотя бы небольшая защита. Еще одним моментом является то, что при безраспорной схеме рекомендуется подстраховаться от горизонтальных подвижек нижней части стропил вместе с мауэрлатом во время возникновения в кровле неравномерных нагрузок. Выступ тем самым не даст сбросить со стены мауэрлат.

Когда верхние концы стропил упираются друг в друга, а нижние уперты в мауэрлат путем врезки зубом или с помощь нашитого опорного бруса, то он будет принимать и распределять на стены горизонтальный распор.

Мауэрлат должен быть связан в общую жесткую раму по всему периметру сооружения. Брусья сращиваются, как уже говорилось выше, болтами или шпильками, гвоздями, саморезами, а углы рамы – пластинами или скобами. В результате на стене должна получиться жесткая рама, которая будет принимать распор, изгиб и растяжение.

Крепление мауэрлата с помощью анкеров, заложенных в железобетонном армопоясе по периметру здания, рекомендуется облегченных стен, выполненных из пенобетона, газосиликатных, пенополистирольных и других блоков. Брусья, которые закреплены анкерами, принимают вертикальную нагрузку и передают распирающий момент на монолитный нижний армопояс. В подобном случае изгиб и растяжение мауэрлат принимать на себя лишь частично, а основную нагрузку принимает на себя железобетонный пояс.

просеять руководство — Практическая архитектура

Фото Иван Риверо из Pexels

Это не так просто, как вы думаете

Настенная пластина является очень распространенной деталью в малых и средних зданиях в Великобритании. На самом деле настолько распространен, что вы можете ожидать, что его дизайн будет простым, а любые связанные с ним указания будут простыми.

Как и большинство вещей, реальность сложнее. Вы можете найти руководство в многочисленных технических документах, но ни один из них не является исчерпывающим, а некоторые из них сбивают с толку. Удивительно, но некоторые руководства советуют делать что-то в соответствии с местной практикой, а не предлагать рекомендуемые решения.

В этом посте я хочу объяснить вопросы, связанные с детализацией настенной пластины и ее креплений, а также просмотреть руководство*, чтобы вы могли уверенно разрабатывать соответствующие детали. Объем стойки ограничен стеновыми плитами на каменных стенах, поддерживающих деревянные крыши, хотя стеновые плиты используются в других ситуациях, например, на шпалных стенах, поддерживающих деревянные балки перекрытия.

Я также хочу показать вам, как углубленное изучение базовой детали поможет вам начать развивать свои знания в области строительных технологий. Я рассмотрю другие общие детали в будущем, но сейчас настенные пластины кажутся таким же хорошим местом для начала, как и любые другие.

Пост, который читается 15 минут, охватывает следующие темы:

назначение настенной пластины
какого размера должна быть настенная пластина?
как установить настенную панель?
прижимной и боковой упор
является ли стеновая пластина структурной?
мое предпочтительное решение
краткое изложение

Примечание *.0052 здесь вместе с кратким комментарием.

Назначение настенной плиты

Деревянная стеновая плита на внутренней обшивке из блоков, поддерживающая деревянную крышу

Наиболее распространенная форма конструкции здания в Великобритании представляет собой деревянную скатную крышу, поддерживаемую каменными стенами. Поверх каменной стены устанавливается деревянная стеновая плита, и к ней крепится конструкция крыши.

Во время строительства завершение кладки стены означает не только смену конструкции со стены на крышу, но и смену профессий, от каменщиков до столяров.

Когда столяры приступают к работе, они хотят быть уверенными, что работают над чем-то, что было правильно «выровнено и выровнено», и что существует простой и быстрый способ крепления балок крыши.

В большинстве конструкций деревянных крыш все стропила и потолочные балки одинаковы, и их концы обрезаются до одинаковых профилей. Чтобы столяры работали эффективно, они работают в режиме «производственной линии», сначала вырезая все бревна крыши на уровне земли, а затем быстро закрепляя их на месте в повторяющейся последовательности.

Хотя установка настенной пластины требует времени, это имеет то преимущество, что конструкция крыши может быть построена точно и эффективно.

В некоторых руководящих документах стеновая плита также упоминается как средство распределения нагрузки с крыши на стену, но это вводит в заблуждение.

Хотя верно то, что нагрузки крыши должны проходить через стеновую плиту, кирпичная кладка имеет более высокую прочность на сжатие, чем хвойная древесина, и, следовательно, стена не нуждается в стеновой плите для распределения нагрузки; это не то, для чего.
Примечание. В стенах с деревянным каркасом стеновая плита должна проходить между вертикальными деревянными стойками и, следовательно, играет большую конструкционную роль в распределении нагрузки крыши на стену.
Стропила, подрезанные к стеновой плите. Крепления к стенам и потолочные балки еще не установлены.

Какого размера должна быть настенная плита?
Когда я начинал работать, мне кто-то посоветовал (не помню кто), что стеновые плиты должны быть из бруса хвойных пород размером сечения 50х100мм. Именно так я и указывал, пока спустя годы строительный инспектор не сказал мне, что размер сечения должен быть 75×100 мм.
Это хороший пример того, что часто происходит в строительстве; мы следуем тому, что нам сказали, не понимая, почему. Мы просто благодарны за совет от того, кто говорит авторитетно.
Но сомневаемся ли мы в этом совете и обращаем ли мы внимание на техническое руководство по этому вопросу? Мы должны, но часто этого не делаем.

Вот краткое изложение рекомендаций по размерам стеновых панелей:
Строительные нормы и правила в Утвержденном документе А вообще не дают никаких рекомендаций по настенным панелям. Это интересный факт, означающий, что стеновые панели не являются особым требованием Строительных норм и правил и поэтому, строго говоря, не входят в компетенцию строительного инспектора.
Однако это распространенное решение, и если вы намерены установить настенную панель, утвержденный документ А также позволяет вам, как вариант, ссылаться на BS 8103-3, который включает следующее примечание:

«В Англии». В Уэльсе нормальная толщина стеновых панелей составляет 38 мм, в то время как в Шотландии типична толщина 25 мм или 47 мм. Эти толщины приемлемы для этой части BS 8103.
Следовательно, этот Британский стандарт не предлагает ширину, а что касается глубины, он относится только к тому, что делается на практике. Однако в нем говорится, что указанная толщина является приемлемой, но без каких-либо объяснений. Остается загадкой, почему стеновая плита толщиной 25 мм приемлема в некоторых частях Шотландии, но не в других местах.
Стандарты NHBC 2020 (которые применимы к Великобритании) примерно аналогичны в утверждении, что стеновые панели должны быть
«38×100 мм или в соответствии с местной практикой». обычно для стеновых панелей размер 75×100 мм».
Вооружившись этим разнообразием указаний, как сделать вывод о правильном размере настенной пластины?
Во-первых, однозначно правильного ответа не существует. В Англии и Уэльсе, если вы укажете стеновую пластину размером 38×100 мм или толще, вы будете соответствовать требованиям Британского стандарта и NHBC.
Так зачем указывать что-то толще?
Настенная пластина должна быть соединена и прикреплена к стене (как описано ниже), и наличие более прочного бруса облегчает эту задачу.

Я также думаю, что более крупная и тяжелая древесина облегчает достижение «линии и уровня», особенно если учесть, что стеновая плита будет подвергаться воздействию элементов и, следовательно, намокнет и будет иметь тенденцию к деформации.
Еще один момент, на который стоит обратить внимание, заключается в том, что ни в одном из руководящих документов не упоминается размер стеновой панели в зависимости от размера здания. Размер настенной плиты одинаков, независимо от размера здания.
Показана настенная плита 75×100 мм для одноместного гаража, большой хозяйственной постройки и одноэтажного жилого дома
Как установить настенную панель?
Руководство по установке содержится в нескольких документах:
Стандарты NHBC 2020 говорят, что настенные пластины должны быть:
Кровать для линии и уровня
Фиксированные с использованием гвоздей или ремней
A Minidome of 3m или ogle or overd gosten or o aeld o glosten or o glo ore or o glo ore or gin or o a old vesten or vest o glo or o glo or o glo or o glo or o glo or ther , стропила или фермы
соединенные с использованием соединений внахлест, включая углы
дважды прибиты гвоздями и советует крепить настенные пластины в соответствии со следующей таблицей:

BS 8103-5 также рекомендует, чтобы соединения внахлестку имели длину 100 мм, дважды прибивались гвоздями, а также допустимы стыковые соединения с запатентованными креплениями.
BS 8000-3: 2001 советует следующее:

Опять же, ни одно руководство не содержит никаких объяснений, поэтому я добавлю некоторые здесь.
Деревянная стеновая плита должна быть уложена на раствор, чтобы обеспечить полную и непрерывную опору от стены (т.е. без каких-либо зазоров, которые позволили бы древесине изгибаться). Это также позволяет установить настенную пластину на точном уровне.

Столяры обрежут брус стены и уложат его на раствор, чтобы выровнять и выровнять каменщики. Очевидно, что крепления для соединения внахлестку и крепления настенной плиты к стене не могут быть установлены до тех пор, пока раствор не затвердеет. Эти крепления обычно устанавливаются столярами.
Относительно большая длина стеновой плиты необходима, вероятно, для облегчения линии и выравнивания, а также для сведения к минимуму количества столкновений между стыками стеновой плиты и местами расположения стропил. При возникновении коллизий детали соединения внахлестку позволяют фиксировать стропила как обычно.

Касательно таблицы 17 стандарта BS 8005: 1990, здесь приведены рекомендации по креплению настенной панели к стене. Предполагает использование гвоздей при креплении к блочной кладке, в противном случае использование металлических скоб с длиной ноги 150 мм по лицевой стороне стены. Я никогда не видел, чтобы какой-либо из этих методов применялся на практике, и предположил бы, что это можно сделать с помощью множества обычных креплений, подходящих для соединения древесины с каменной кладкой. Например, с помощью крепления рамы через центр стеновой плиты в кладку.
Удерживающие и боковые ограничения

Во всех руководящих документах указывается на необходимость включения деталей, препятствующих поднятию крыши ветром и обеспечивающих боковое ограничение стены.
Руководство требует, чтобы подъемные силы ветра на крышу противостояли натяжному ремню, который удерживает настенную плиту, соединяя ее со стеной. Лента обычно представляет собой отрезок оцинкованной стали с короткой рукояткой на одном конце. Имеет отверстия по всей длине для фиксации. Короткая ножка прибивается к верхней части настенной пластины, и вдоль длинной ножки требуется минимум четыре крепления, чтобы прикрепить ее к стене. Ленты устанавливаются максимум на расстоянии 2 м от центра по длине настенной пластины.

Утвержденный документ A относится к натяжной ленте с сечением 30×5 мм. Тем не менее, он также позволяет использовать руководство BS 8103-3, в котором говорится о натяжной ленте с сечением 30×2,5 мм. Стандарты NHBC 2020 также относятся к натяжной ленте размером 30×2,5 мм.
Боковое ограничение представляет собой отдельный вопрос, благодаря которому конструкция крыши сопротивляется горизонтальным ветровым нагрузкам или другим горизонтальным силам, воздействующим на стену. Деталь натяжного ремня неэффективна для обеспечения бокового ограничения, но этого можно добиться, прикрепив настенную пластину к стене с помощью рамных фиксаторов, как описано выше.
Утвержденный документ: A вносит путаницу, описывая деталь натяжного ремня для подъема ветром на диаграммах, озаглавленных «Боковая поддержка на уровне крыши». Есть еще что сказать о проблеме бокового ограничения, но я оставлю это на будущее.

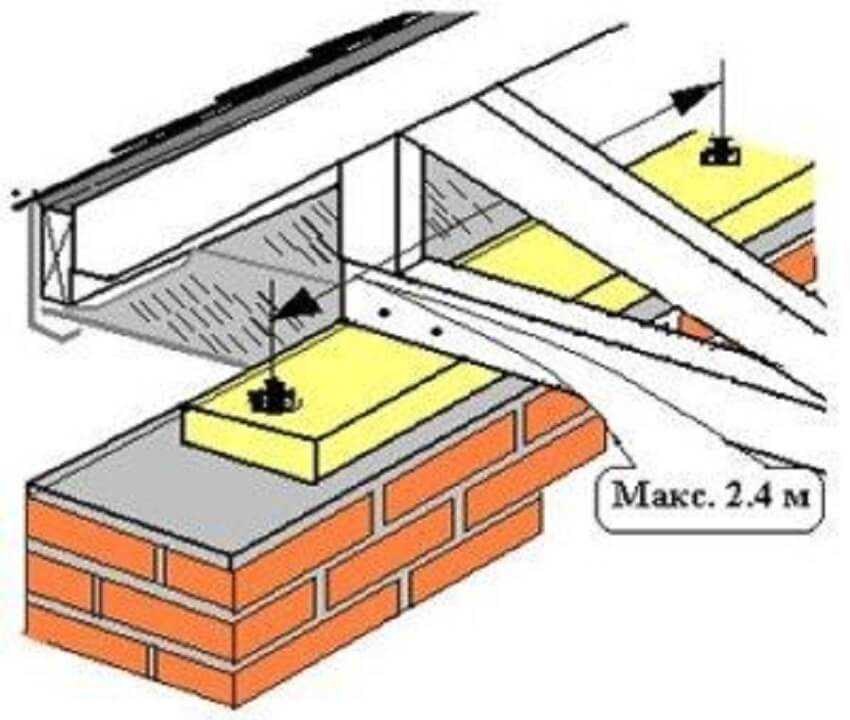

3D-вид настенной пластины с типичными креплениями
Мое предпочтительное решение
Вот как я детализирую и определяю деревянную стеновую плиту для каменной стены (кирпичной или блочной), поддерживающей деревянную крышу в домостроении до трех этажей:

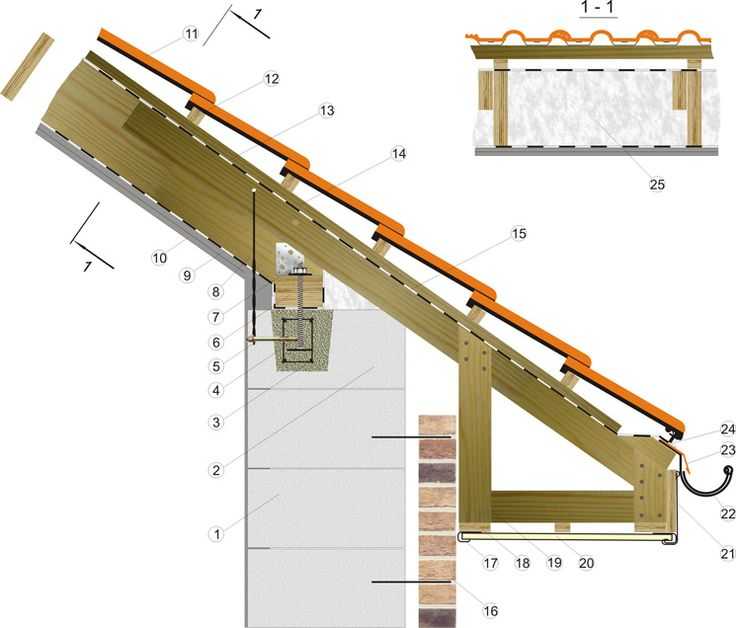

Секция через стеновую пластину
Спецификация:
Стеновая плита должна состоять из бруса C16 размером 75×100 мм, облицованного и выровненного, установленного на полную подушку раствора и выровненного с внутренней поверхностью внешней стены. Стеновая плита должна иметь длину не менее 3 м или, если необходимы более короткие длины, они должны быть одной длины, проходящей через не менее 3 стропил. Стыки в стеновой плите (в том числе в углах стен) должны быть не менее 100 мм внахлест с 2 креплениями без гвоздей. Стеновая плита должна быть прикреплена к стене с помощью рамных креплений Fischer SXRL10 мм длиной 140 мм на расстоянии не более 1 м в центре настенной плиты, установленных после затвердевания раствора. Настенная плита должна быть стянута Г-образными ограничительными ремнями из оцинкованной стали размером 30×5 мм на высоте не более 2 м. Короткая часть ремня должна иметь длину 100 мм и крепиться к верхней части настенной пластины с помощью квадратных спиральных гвоздей не менее 3 шт. размером 3,75×30 мм. Вертикальная часть ремня должна быть длиной не менее 1 м и прикреплена к внутренней поверхности стены с помощью не менее 4 равномерно расположенных шурупов 5,5×50 мм в нейлоновых дюбелях, самый нижний винт должен находиться в пределах 150 мм от нижней части удерживающей ленты. Все крепления в каменной кладке должны избегать растворных швов и находиться в пределах средней трети длины/высоты блока кладки.
В некоторых отношениях это решение выходит за рамки некоторых указаний:
размер 75×100 мм больше, чем требуется в руководстве по причинам, изложенным ранее.
Включены крепления для рамы, чтобы прикрепить настенную пластину к стене. Они также обеспечивают боковое ограничение. Тип крепления, размер и длина должны быть совместимы с конкретным используемым кирпичом или блоком.
Я включил натяжную ленту толщиной 5 мм, а не 2,5 мм, как рекомендуется в некоторых руководствах. Это связано с тем, что в проекте могут быть требования к другим аналогичным удерживающим ремням, толщина которых должна составлять 5 мм. Имеет практический смысл иметь в проекте только один тип ремешка, чтобы избежать путаницы.
Несмотря на то, что руководство требует, чтобы прижимной ремень был включен только в случаях, когда поднятие ветром является проблемой, я включаю его в качестве стандартной детали во всех случаях. Это потому, что это настолько простая и недорогая деталь, что не стоит ее упускать в других случаях.
Является ли настенная пластина конструкционной?
Стеновая плита является скорее конструкционным устройством, чем элементом конструкции здания. Прижимной ремень, с другой стороны, является конструктивным элементом, который необходим, когда существует риск того, что силы ветра преодолеют вес крыши.
Если вы работаете с инженером-строителем, он, вероятно, захочет указать детали стеновой плиты и обвязки, а также любые другие детали крепления, необходимые для проекта. Это потребует некоторой координации, чтобы убедиться, что вы оба довольны деталями и согласны с тем, кто указывает детали, поскольку это должно быть либо в ваших документах, либо в документах инженера, но не в обоих одновременно.
Я предпочитаю включать детали в информацию для архитекторов, в то же время добавляя ссылку в спецификацию инженера.

Резюме
Как видите, существует множество руководств по настенным панелям, но ни одно из них не является исчерпывающим, а некоторые из них сбивают с толку. Получение четкого понимания связанных с этим вопросов обеспечит вам уверенность при детализации стеновых панелей, а также при проверке работ на месте.
Подробное изучение стеновых пластин позволяет извлечь некоторые уроки, которые в более общем плане применимы к другим аспектам детализации конструкции:
Убедитесь, что вы смотрите на руководство!
Спросите других людей, как они будут делать детали (коллег, инженеров, строителей, поставщиков, инспекторов).
Но обратите внимание и на руководство.
Если вы обнаружите что-то непонятное или не до конца понятное, не отпускайте его.
Убедитесь, что ваша документация согласована с документацией инженера.
Учитывайте, как обстоят дела на месте.
Если вы спросите окружающих, вы, вероятно, обнаружите, что люди делают что-то по-разному, поэтому стоит выяснить, какие рекомендации они использовали и почему они делают то, что делают. Начните развивать свои собственные взгляды, чтобы вы могли принимать собственные решения с уверенностью.
Ваши знания в области строительства будут развиваться благодаря пониманию сотен мелких деталей, подобных этой. Может быть трудно понять, с чего начать, поэтому просто начните с чего-нибудь. Ваш опыт будет накапливаться со временем.
Постскриптум
Я должен поблагодарить инженера-строителя Теда Раффелла за добавление следующего: .
В каменной кладке «перемычки» (перпендикулярные швы) могут быть более чувствительными к нагрузке. Это зависит от характера и прочности раствора, но включение стеновой плиты помогает защитить эти соединения. В этом ограниченном смысле стеновая пластина распределяет нагрузку от стропил.
Энди Фостер 1 мая 2020 г. 4 комментария
0 лайков
Мауэрлат: размер и значение уградне
Перейти к содержимому
Мауэрлат: размер и значение градне
By admin 30 kolovoza, 2022
Krov kuće
Sadržaj članka:
1. Kako pravilno postaviti Mauerlat
2. Pravila za montažu rogova na Mauerlat
3. Značajke tvrdog pričvršćivanja
4. Značajke kliznog (zglobnog) pričvršćivanja
Мауэрлат je drvena šipka koja služi kao potpora za slojevito drvene rogove u кровной конструкции. Zahvaljujuci njemu, opterećenje krova je ravnomjerno raspoređeno po površini svih nosivih elemenata, osim toga, mauerlat je postavljen za spajanje krova na zidove kuće.
Postavljanje Mauerlata dopušteno je duž vanjskih zidova, odnosno duž njihovog gornjeg dijela zgrade, i samo ispod splavi koja prenosi opterećenje. У првом случае говорюо о чврстом мауэрлату, у другом – о дъэломичном. Bez obzira na odabranu metodu, greda ne smije dodirivati vanjski rub zida. Kako bi se spriječio proces truljenja drva, preko drveta se omota vodonepropusni materijal, obično krovni materijal.
Поузданость и строительное оборудование с высококвалитетным причврщиванием сваке везе измеджу себе и на решетке суставов. Izrađen je od drva – drva, trupaca, dasaka, dok dio Mauerlat mora ispunjavati standardne zahtjeve: 10×10 cm, 10×15 cm, 15×15 cm.
Kako instalirati Mauerlat
RAD SE MOžE IZVESTI NA VIOSHE NACHINA:
Polaganje I PričvrШиванджэ Морэдж.
– шпаклевка;
– Челични или дрвени типли;
– pocinčana žica (promjer – ne manje od 5 мм).
Покрытие и причврщивание Мауэрлат по периметру крышки. Ova metoda zahtijeva prethodno određivanje mjesta ugradnje i upotrebu materijala za pričvrščivače. У овым случаем, градня мауэрлата-а властьим рукама может бити:
– зидати зидове сидреним видима, као и кемийским самоствоврдняваючим мортовима за сидра;
– На исту подлога, али с клиновима или комадима арматуры коди се умечу изравно у завршним фазама изграднье зида. Ova metoda je prikladna samo za male blove;
– На исту подлога, али са жичаном шипком, учврщеном у неколико редова прие завршетка зиданья. Duljina žice izračunava se za vezivanje grede Mauerlat. Broj pričvrsnih elemenata u om slučaju trebao bi biti jednak broju rogova ili premashiti njihov broj.
Последни начин je postaviti мауэрлат на дрвене черепове, prethodno obrađene защитном отопином. Čepovi se mogu nalaziti:
– испод самог мауэрлата;
– увучен красный испод мауэрлата;
– уз мауэрлат, али готово на ваньском рубу зида.
Без обзора на способе изготовления, детальные указания по фотографии, мауэрлат je pričvršćen на плуто металлим носачима.
Ako se za izgradnju kuće koriste betonske ploče ili gazirani beton, tada se armo-pojas nužno izlije s klinovima umetnutim s malim razmakom jedan od otherog promjera 1 cm.
Također treba napomenuti da je hidroizolacija Mauerlat izrađena od dvoslojnog materijala, obično krovnog materijala.
Правила за повышение уровня роговой на мауэрлат
Приликом поставка крови, важная фаза je stvaranje rešetkastog sustava, a posebno negovo pričvršćivanje на мауэрлат. Ускладеность с технологией монтажа ямчи поузданость и отпорность крови на снег, Джейк Ветрове, климатические экстремальные и другие негативные последствия.
На тему своего имущества дрва, кой се починье повечавати при высокой влажности, а скупля се при сухом, топом времени, мора се имати на уму да то крутое причврщивание или спой матернути помаке и пуклята. Čak i ako je proračun Mauerlat izveden ispravno, tada su pogreške u konstrukciji krovne konstrukcije prepune stvaranja razmaknice, koja će postupno pocheti imati štetan učinak na strukturu kuće. Da biste izbjegli ovu situaciju, morate slijediti pravila za ugradnju rogova. U konstrukciji se koristi klizno i kruto pričvršćivanje.
Значение крутого монтажа
С таким назначением рогов и мауэрлата, сваки удар измежу кровных элементов и немогу, односно нису допущени помаси, окреты и зиводжи.
У овом случае, мауэрлат се поставка помощи:
Обрублена потпорна шипка у облику кута. Da biste to učinili, splavna noga s porubljenom šipkom (veličine do 1 m) čvrsto je pričvršćena na Mauerlat pomoću potporne šipke duž linije pritiska konstrukcije. Čavli su zabijeni sa strane radi sigurnog pričvršćivanja i sprječavanja bočnog pomicanja.
Изготовление испаряния (jaružanja) на роговима, nakon čega slijedi pričvršćivanje na chavle, spajalice i žicu. У градевинской практики, опора ове методе йе много чеща од прве због формиранжа крутог чвора кои повезуе рогову ногу с Мауэрлатом. U isto vrijeme, debljina mauerlat praktički nije bitna, jer sve ovisi o tehnici pričvršćivanja, kada se 2 čavla zabijaju sa strane, a treći u okomitu površinu.
У обоих случаев, за додатно повезиванье роговы с подлогом, користе се жичане шипке и сидра за обучение конструированию. Ako postoji isti kut nagiba крова, odabire se jedan predložak za izradu rogova. Види такоджер: «Kako spojiti gredu duž duljine».
Kako instalirati Mauerlat vlastitim rukama, više detalja na videu:
Značajke kliznog (zglobnog) nosača
Razlika takvog nosača je u tome što omogućuje slobodno kretanje jednog od strukturnih elemenata, s obzirom na dimenzije Mauerlat-a i ograničeni raspon kretanja. U pravilu je dopušteno premjestiti rogovu nogu na konstrukciju Mauerlat.
Клизни носач нуди различите метод спаянья, включающий:
Могучность уградне металлог ученицы, название «саньке», на ноге рогова.
Jednostruko pričvršćivanje s plochama, dok rogovi smiju ići preko zida.
Изведба е испрана на рогове, с кодима се поставка на мауэрлат и причврщюе уз помощь:
– два чавла забиена на стране насупрот едина другой;
– jedan čavao zabijen odozgo, spajajuci rogove i Mauerlat;
– носач-кои повезуе рогову ноги и мауэрлат;
– металлическая площадь с изготовленным рупамом для причврщивания материи.
Зарегистрируйте сваку из представленных методов, нога сплавы je sigurno pričvršćena na Mauerlat, dok veličina Mauerlata omogućuje pomicanje nekihvih elemenata (promenčitajte dihvihvih elemenata (promenčitajte di takoziađer)
Предсностик Клизног Причршживанджа Уочене Су У изагрджджи Дрвених Куча, Будучи да Скупджандже Древета Или Трупака Ней Деформира Кровни Устан.
