виды, классификация, условия применения и расчет

Автор Георгий Русиев На чтение 5 мин Просмотров 1.1к. Опубликовано 06.02.2015

Строительные процессы начинаются с выбора и обустройства основания. Тип выбирается на стадии проектирования, с учетом характеристик почвы и климата в регионе. Популярностью пользуются фундаменты мелкого заложения, глубины котлована которых не более 1-2 м. В их виды входит несколько вариантов. Ниже рассмотрены нюансы и рекомендации оптимального выбора для индивидуального процесса возведения платформ.

Оглавление:

1. Плитный
2. Ленточный
3. Столбчатый
4. Определяем глубину заложения
5. Защита платформы

Условия для закладки малозаглубленных оснований

Чтобы фундамент служил надежной конструкцией для всего объекта, расчет его вида производится исходя из следующих характеристик:

1. Уровень промерзания земельного слоя.
2. Залегание грунтовых вод.
3. Тип почвы – состав и поведение.

Подробнее:

• Оттого насколько суров климат местности, где идет строительство, определяют глубину заложения подошвы фундамента. Это мера позволит выбранному варианту не потрескаться и не деформироваться при минусовых температурах.

Холодные регионы страны не могут располагать качественными жилыми конструкциями, поставленными на платформу мелкой глубины. Тезис актуален при покупке готового жилья.

• Залегание грунтовых вод решающий фактор для выбора основания. При близком к поверхности земли уровне, использование большой глубины для фундамента чревато подтоплением цокольного этажа и как следствие разрушение бетона. В этом случае уменьшение высоты конструкции – необходимое действие.
• Тип почвы и ее «капризность» важные условия для определения мелкого заложения фундамента или более основательного. Пучинистые и плывущие земли не должны стать причиной разрушения или сильной усадки дома. Необходимо обращать внимание и на состав грунта – песчаники или торфяные места потребуют соблюдения для них условий. Пренебрежение такими характеристиками неблаготворно скажется на крепости жилой конструкции.

Описываемые далее, варианты оснований лучше всего подчиняются таким характеристикам. Узнать соответствующие данные местности можно в строительных справочниках для определенной географии либо отдать процесс возведения на откуп компаниям, работающим под ключ – специалист, выезжающий на место, оценит состояние грунта. Описание фундаментов мелкого заложения, а также их виды и условия применения, ниже.

Все виды платформ могут быть устроены на небольшом расстоянии от поверхности грунта. К ним относят:

1. Плитные.
2. Ленточные.
3. Столбчатые.

Существует и отдельный вид фундамента – свайный, но его устанавливают ниже 3-х м, и он по праву считается вариантом глубокого заложения.

1. Плита. Самая надежная конструкция из всех представленных типов. Представляет собой армированную по всей площади железобетонную плиту. Такой платформе не угрожают климатические и геодезические условия местности. Кроме того, здание на таком основании практически не дает усадки. К недостаткам можно отнести высокую стоимость фундамента – до 50% от всего строительства. В цену входит необходимое участие специализированной техники и количество арматуры.

2. Лента. Популярный вариант в различных возведениях. Представлен двумя конструкциями:

• сборный монолит с выпуском арматуры;
• блочный фундамент с армирующими поясами – верхним и нижним.

Требует нескольких этапов подготовки перед заливкой, а именно:

• выкапывание канавы с точными параметрами под несущие стены;
• устройство щебневой и песчаной подушки, служащими как дренаж;
• армирование.

Чтобы получить мелкого заложения морозоустойчивый фундамент по типу ленты, его придется утеплять стиролами по внутренним стенам. Не обойдется без дополнительной прокладки и цокольный этаж.

В достоинства этого вида входит возможность самостоятельного устройства без найма сил со стороны и снижение стоимости, если сравнивать с плитой. К тому же на ленту есть возможность поставить дома любой конструкции и материала.

3. Столбчатые основания. Рекомендованы для небольших одноэтажных, преимущественно деревянных построек. Представляют собой ямы с железобетонными кольцами, залитые раствором по всем углам будущего строения и его несущих узлов с шагом не более 2-х м. Могут выполняться из кирпича, или асбестобетона фабричным формованием с выпуском арматуры. После установки, столбы обрезаются под уровень, после чего на них устанавливается ростверк.

Непопулярны столбчатые фундаменты мелкого заложения в силу своих недостатков:

• слишком зависят от поведения почвы – уровень после усадки может измениться;
• низ жилого дома становится доступным всем ветрам;
• ограничение в материалах строительства – подбирается облегченный вариант;
• о цокольном этаже или подвале, как полезной площади придется забыть.

Как следует, оценив собственные финансовые и физические возможности, можно выбрать подходящую для собственного строительства платформу либо дать такую задачу специалистам по основаниям в конкретном регионе.

Выбор глубины и устройство песчано-гравийной подушки для фундамента

Проектирование домов под ключ, заранее предусматривает тип основания. Перед устройством конкретного варианта анализируют три параметра:

1. Конструкция готового дома – площадь и материал изготовления. Определение нужно для нахождения максимальной нагрузки на поверхность платформы – кг/м2.
2. Климатические условия местности. При сильных минусовых температурах, есть повод задуматься о надежном углублении во избежание порчи бетона.
3. Состав грунта и уровень влаги. Капризные земли могут стать причиной усадки и дефектов готовой конструкции.

К примеру – в проекте деревянный или шлакоблочный дом площадью 157 м2. Местность обладает глинистым грунтом среднего движения.

Защита платформы

Разные фундаменты могут быть мелкого и глубокого заложения, но ни один из них не обходится без устройства так называемой подушки из песка и/или гравия. Она служит защитой от вредных сточных жидкостей расположенных вблизи промышленных предприятий, способных взаимодействовать с основанием и творить разрушающие процессы относительно химического состава бетона. Каждый слой, ограждающий платформу от влаги, тщательно утрамбовывается, проливается водой и рассчитывается на высоту не менее 15 см. После чего фундамент армируется и заливается. Дренаж обязательно содержит крупнозернистый песок, щебень или керамзит. Можно использовать все три компонента общей высотой до 30 см.

Правильный выбор и устройство платформы для частного или иного вида строительства – залог долговечного и комфортного проживания.

Фундаменты мелкого заложения — проектирование, расчет.

Конструкции фундаментов мелкого заложения должны выбираться на основе технико-экономического анализа, с учетом инженерно-геологических условий площадки строительства, а также с учетом производственных возможностей и опыта строительной организации.

При проектировании фундаментов мелкого заложения учитываются требования заказчика, сформулированные в техническом задании и в строительных нормах и правилах.

Конструкции фундаментов должны характеризоваться минимальными затратами на производство, материалоемкости, трудоемкости, энергоемкости и технологичности производства.

Фундаменты мелкого заложения — фундаменты с отношением высоты к ширине подошвы не более 4. Эти фундаменты передают нагрузку от конструкций на грунты основания через подошву.

Фундаменты мелкого заложения возводятся или в открытых котлованах или в отдельных выемках.

В качестве материалов фундаментов применяется:

• железобетон;
• бетон;
• бутобетон;
• каменные материалы;

По форме эти фундаменты разделяются на следующие виды: отдельные, ленточные, сплошные и массивные.

Отдельные фундаменты выполняют под отдельные опоры и колонны зданий и сооружений с каркасной конструктивной схемой. Под стены отдельные фундаменты устраивают только при наличии прочных грунтов, когда неравномерность осадок не превышает допустимых значений, т.к. отдельные фундаменты не увеличивают жесткости сооружения.

Отдельные фундаменты могут выполняться в монолитном или сборном варианте.

Фундаменты из бутовой кладки или бетона рассматриваются как жесткие. Они имеют наклонные боковые грани или уступы, расширяясь к подошве фундамента.

При устройстве отдельных фундаментов из железобетона (монолитные, сборные) они проектируются с учетом совместной работы конструкций здания и грунтов основания. Размеры сечений таких фундаментов, количество, площадь и класс арматуры проектируются с учетом требований предъявляемых к железобетонным конструкциям.

С целью оптимизации конструкций фундаментов по стоимости и трудоемкости разработаны различные типы отдельно стоящих фундаментов — буробетонные, щелевые, анкерные фундаменты и пр..

Ленточные фундаменты как разновидность фундаментов мелкого заложения применяются для восприятия нагрузок от протяженных элементов конструкций зданий и передачи нагрузок на грунты основания. Ленточные фундаменты могут располагаться независимо друг от друга или взаимоувязаны в перекрестной системе. Перекрестные ленты, как правило, используют для восприятия нагрузок от колонн здания.

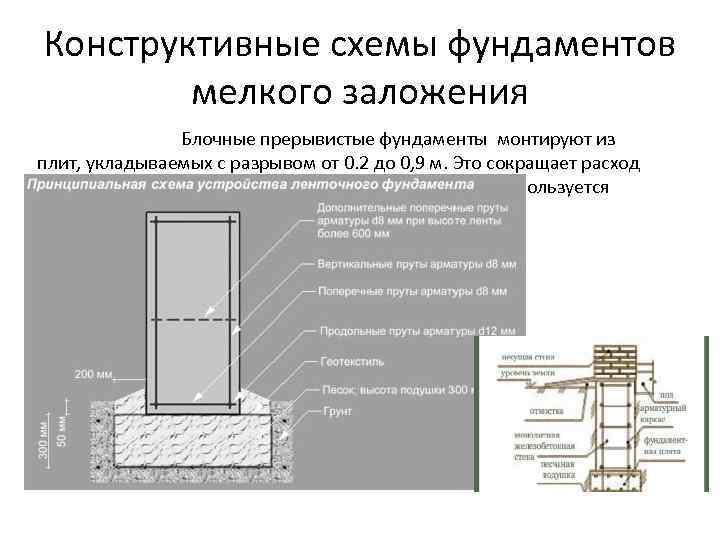

В случае расположения прочных грунтов в основании здания возможно устройство прерывистых ленточных фундаментов.

Для устройства сборных фундаментов используют железобетонные плиты (фундаментные подушки) и бетонные блоки.

При необходимости выравнивания осадок или в качестве антисейсмических мероприятий фундаменты усиливают железобетонными поясами расположенными поверх сборных железобетонных блоков.

Эти фундаменты также, называют плитными. Их устраивают под всем зданием в виде монолитной железобетонной плиты. При необходимости плитные фундаменты подлежат рассечению системой деформационных швов.

Фундаментные плиты обеспечивают совместную работу надземной и подземной частей сооружения. Эти фундаменты способствуют снижению неравномерных осадок, являются практически водонепроницаемыми, обеспечивают высокую экономическую эффективность за счет технологичности устройства и относительно малых размеров сечений конструкций.

Возможно устройство плитных фундаментов коробчатого сечения, с целью снижения расхода материалов.

Сечения плитных фундаментов рассчитывают исходя из действия изгибающих моментов в двух взаимно перпендикулярных направлениях, а также с учетом продавливающих нагрузок (в зоне опирания колонн).

Массивные фундаменты устраивают в виде жесткого массива под небольшие в плане сооружения (устои мостов, дымовые трубы, мачты и пр.).

Как правило эти фундаменты выполняют в железобетонном исполнении. Часто, для экономии материалов, при бетонировании, закладывают пустотообразователи. Возможно комбинированное решение с устройством анкеров — используется для восприятия значительных опрокидывающих нагрузок.

Нагрузки и воздействия

Все расчеты фундаментов производятся на расчетные значения нагрузок. Нагрузки и воздействия определяются расчетом исходя из совместной работы сооружения и основания. Пример из практики описания и расчета нагрузок и воздействий на фундаменты.

Характеристики грунтов оснований

К основным характеристикам грунтов оснований используемых в расчетах относят прочностные и деформационные характеристики:

• угол внутреннего трения;
• удельное сцепление грунта;
• предел прочности на одноосное сжатие скального грунта;
• модуль деформации;
• коэффициент поперечной деформации;

Также возможно использование других характеристик:

• удельные силы пучения;
• коэффициент жесткости основания и пр..

Характеристики грунтов оснований определяются в процессе инженерно-геологических изысканий по результатам полевых и лабораторных испытаний грунтов.

Все расчеты производятся на расчетные значения прочностных и деформационных характеристик.

Подземные воды

В расчетах фундаментов мелкого заложения в обязательном порядке учитываются гидрогеологические условия площадки строительства:

• сезонные и многолетние колебания уровня грунтовых вод;
• изменения уровня грунтовых вод в силу техногенного воздействия;
• значения высоты капиллярного подъема грунтовых вод;
• агрессивное воздействие грунтовых вод по отношению к конструкциям фундаментов.

В процессе проектирования фундаментов также, производится оценка влияния строительства на гидрогеологические условия площадки.

Глубина заложения фундамента

От глубины заложения фундамента зависят многие факторы строительства сооружения — технология производства, экономическая эффективность строительства, величина осадок или подъема (в силу морозного пучения) фундаментов, долговечность конструкций и пр.

На глубину заложения фундамента в значительной мере влияют инженерно-геологические условия площадки, а именно прочность и сжимаемость грунтов.

При определении глубины заложения фундамента обычно придерживаются общих правил:

• минимальная глубина заложения фундамента принимается не менее 0.5м от спланированной поверхности территории;
• врезка фундамента в несущий слой должна быть не менее 15см.;
• подошва заложения по возможности, должна быть выше уровня грунтовых вод;
• все фундаменты здания или сооружения по возможности, необходимо закладывать на одном типе грунта или на грунтах с близкой прочностью и сжимаемостью.

Часто глубина заложения фундамента определяется по условию сезонного промерзания грунтов, которая зависит от типа, вида и разновидности грунта, и определяется в зависимости от нормативной глубины сезонного промерзания. Нормативная глубина сезонного промерзания приводится в нормативной документации и устанавливается по результатам многолетних наблюдений за фактическим промерзанием.

При определении глубины заложения фундаментов также, учитывают конструктивные особенности сооружения: наличие подвальных и цокольных этажей, наличие приямков под технологическое оборудование, глубину расположения подземных коммуникаций, глубину расположения фундаментов близстоящих зданий и сооружение и пр..

Фундаменты здания или сооружения, как правило, закладывают на одном уровне с фундаментами существующих строений. Если это требование не удается соблюсти в процессе проектирования, то необходимо разрабатывать дополнительные инженерно-технические мероприятия.

Подземные коммуникации должны быть (по возможности) расположены выше отметки заложения фундаментов. Это позволяет избежать увеличения давления на конструкции коммуникаций, опирания фундаментов на насыпной грунт траншей прокладки коммуникаций, замены и ослабления грунтов основания в случае необходимости замены подземных коммуникаций.

Часто при определеннии глубины заложения фундаментов приходиться учитывать другие требования участников строительства, например, возможность изменения объемно-планировочного решения подземной части здания в процессе его эксплуатации.

Проектирование фундамента мелкого заложения

В процессе разработки проекта фундамента мелкого заложения в том числе, приходится устанавливать форму фундамента.

Форма фундамента часто, определяется геометрической конфигурацией здания или сооружения (круглая, кольцевая, квадратная и пр.).

Предварительные размеры фундамента рассчитывают из условия при котором среднее давление под подошвой фундамента не должно превышать расчетное сопротивление грунта. Где давление под подошвой является функцией действующих нагрузок на фундамент и площадью фундамента. Расчетное сопротивление грунта зависит от геометрических размеров фундамента, от механических характеристик грунтов основания и от глубины заложения фундамента.

Подобрав предварительно форму и размер фундамента выполняют расчет осадок фундаментов здания. Осадка основания фундамента не должна превышать предельных значений осадки указанных в нормативных документах.

При этом совместная деформация основания и сооружения может характеризоваться:

• осадкой или подъемом основания фундамента;
• средней осадкой;
• относительной разностью осадок;
• креном фундамента;
• относительным прогибом или выгибом;
• кривизной изгибаемого участка;
• относительным углом закручивания;
• горизонтальным перемещением фундамента.

В расчете осадок фундаментов аналитическим методом, наиболее популярны метод послойного суммирования и метод эквивалентного слоя.

По методу послойного суммирования полную осадку основания определяют как сумму осадок отдельных слоев грунта, в пределах сжимаемой толщи.

Метод эквивалентного слоя учитывает такие составляющие как жесткость и форма фундамента, нормальные напряжения в толще линейно деформируемого грунта по основным направлениям.

Наиболее достоверные результаты расчетов напряжений и деформаций оснований и фундаментов получаются на основе численных решений конечно-элементных моделей, с учетом физической и геометрической нелинейности.

Накопленные и проанализированные данные в процессе проектирования, а также принятые технические решения отражаются в проекте фундамента.

< Проектирование фундаментов

Типы мелкозаглубленных фундаментов и их назначение

Геотехнические

Рахул Маурья 20 апреля 2022 г.

Как известно, фундамент передает нагрузку здания на грунт, поэтому он играет важную роль в строительных конструкциях.

Фундамент представляет собой комбинацию фундамента и грунта. Фундамент представляет собой конструктивный элемент, выполненный из кирпича и бетона или каменной кладки.

Фундамент в основном двух типов, первый Мелкий фундамент , а второй — Глубокий фундамент .

В этой статье мы будем говорить только о мелкозаглубленном фундаменте, а затем перейдем к мелкозаглубленным фундаментам:

Мелкозаглубленный фундамент – это один из типов фундамента, который располагается непосредственно под стеной или колонка, которую они поддерживают. Примерами мелкозаглубленного фундамента являются комбинированный фундамент, ленточный фундамент, ленточный фундамент, ступенчатый фундамент.

Мелкозаглубленный фундамент обычно определяется как фундамент, ширина которого всегда больше , чем его глубина .

Основным преимуществом мелкозаглубленного фундамента является его экономичность, поскольку требуется меньше земляных работ (уменьшаются трудозатраты), меньше затратного оборудования, возводится в короткие сроки.

Давайте поговорим о различных типах мелкозаглубленных фундаментов в гражданском строительстве:

Вот различные типы мелких фундаментов в строительстве:

1. Спреда
2. Комбинированные опоры
3. Полосы
4. Рэт или коврик
5. или кантилерея
