Что такое дюбель гвоздь? Разновидности, маркировка и использование

Для крепления разных предметов бытового и строительного назначения используются всевозможные крепежные элементы. Один из таких – дюбель гвоздь.

Современный рынок предлагает разные виды дюбелей. Ознакомимся с основными их разновидностями и техническими характеристиками.

Что это такое

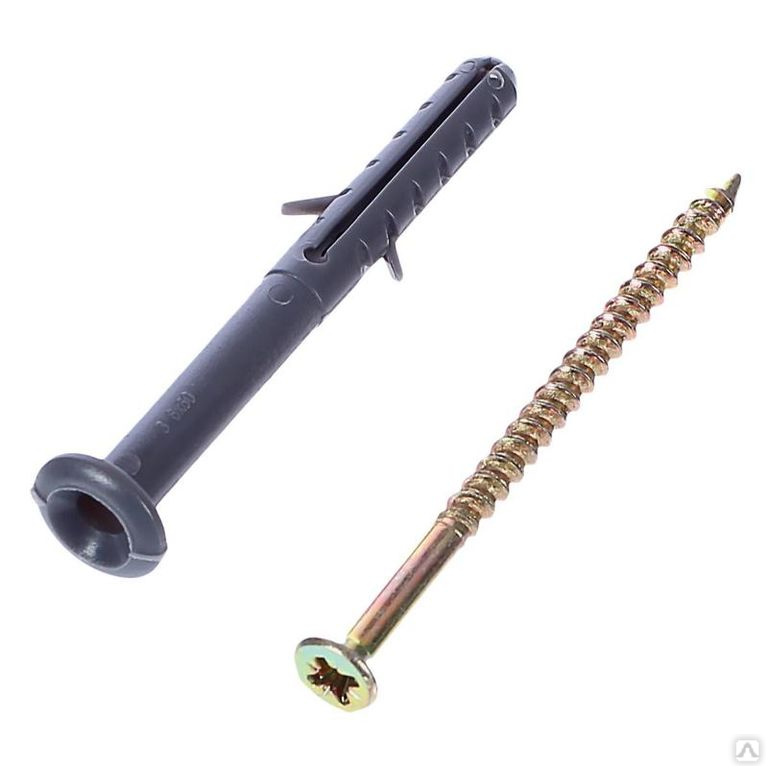

Что такое дюбель гвоздь? Это крепежный элемент, который состоит из двух частей. Корпус, преимущественно пластмассовый и гвоздь с резьбой или забивной без резьбы.

Пластиковая часть в момент погружения в нее гвоздя расширяется в стороны, посредством чего тело крепежного элемента удерживается в стене или другой поверхности.

Важно! Гвоздь изготавливается из высокопрочной стали, с антикоррозийным покрытием. Что касается корпуса, то он изготавливается из полипропилена, реже из металла.

Сфера применения

Технические характеристики данного крепежа позволяют использовать его для крепления к поверхностям из разных строительных материалов:

• ячеистый бетон;
• пустотелый кирпич;
• бетон;
• штукатурка;
• в гипсокартон и прочее.

Достоинства дюбель гвоздя

Данный метиз имеет следующие положительные стороны:

• возможность фиксировать разные предметы в разных строительных материалах;
• сравнительно простой монтаж. Просверливается отверстие в стене, соответствующее диаметру корпуса, в отверстие помещается пластиковый корпус, в который вбивается/закручивается гвоздь;
• обеспечивается надежная фиксация за счет расширяющихся усиков;
• сравнительно дешевый крепежный материал.

Классификация

1. Существует несколько критериев, помогающие выбрать правильный тип дюбеля:
2. Вид монтажа.
3. Материал поверхности.
4. Размер.

Способ монтажа

Известно два способа монтажа:

1. Ручной. Здесь используются подручные строительные инструменты для высверливания отверстия. Если гвоздь с резьбой, то его закручивают отверткой, без – забивают молотком.
2. Автоматический. В этом случае применяется специальный строительно-монтажный пистолет. Этот способ крепления намного быстрый.

Материал поверхности

Так, для бетона и кирпича часто используется нейлоновый дюбель. Он способен справится с нагрузкой до 450 кг. Для крепления в газобетон применяется специальный со спиралевидными ребрами, которые расклиниваются в момент забивания гвоздя.

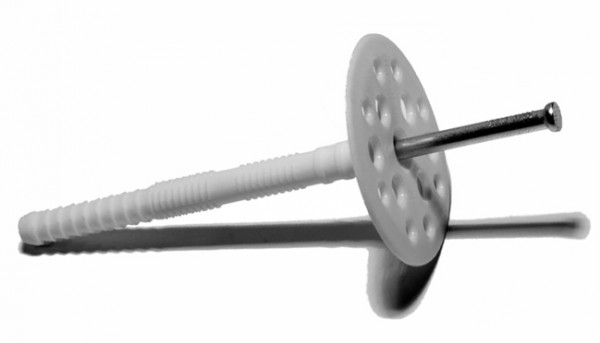

Если поверхность пустотелая или сплошная, то применяется рамный дюбель гвоздь. Если необходимо крепить обрешетку, то используются дистанционные метизы. Благодаря его конструкции можно нивелировать небольшие неровности стен.

Универсальные крепежи используются при креплении предметов на полнотелые и пустотелые материалы. Если поверхность тонкостенная, то используется металлический дюбель. Если поверхность пустотелая, то также используется дюбель-бабочка. Такие метизы в продаже встречаются с крючками и со шпильками.

Для бетонных и кирпичных конструкций применяются металлические крепежи с болтами и шпильками. Используются при фиксации предметов большого веса. Для пористого бетона и гипсокартона применяются специальные дюбеля, по виду напоминающие перистое сверло.

Размеры

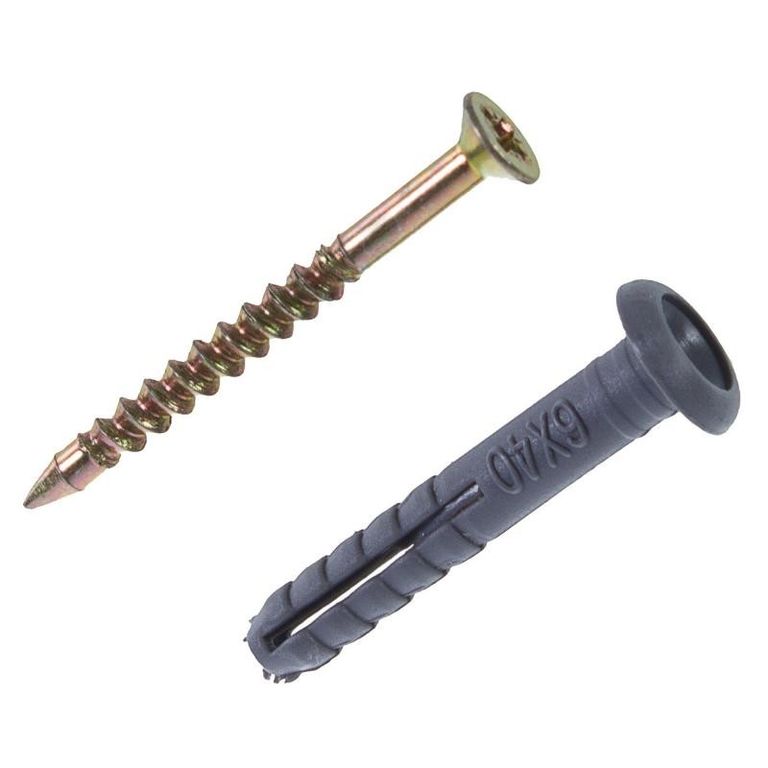

В продаже можно найти метизы различных типоразмеров. Определить размер можно при помощи специальной маркировки, например, 10×160 и т.п. Цифра стоящая первой в обозначении указывает на диаметр, а следующая за ней цифра — длина метиза. Выбор определяется исходя из веса крепящегося предмета.

Дюбель-гвоздь: существующие виды

В таблице предлагаем вам несколько разновидностей этого метиза:

Виды	Описание
Универсальный	Идеально сочетается с разными строительными материалами. Универсальность сводится к тому, что его можно использовать в листовых, пустотелых, полнотелый и других поверхностях. Надежность фиксации обеспечивается зубчатыми стопорными элементами. Их наличье исключает прокручивание гвоздя. Сфера применение очень широкая начиная от крепления бытовых предметов и заканчивая, монтажом строительных элементов.
Распорный	Дюбель отличается четырехсторонним распором. Благодаря этому обеспечивается равномерное распределение нагрузки на материал. эффективен при креплении в полнотелых и пустотелых поверхностях. При монтаже распорного дюбеля исключается повреждение поверхности кафеля, дерева, штукатурки и прочее. Достигается это благодаря особому строению шейки дюбеля. Как следствие эффективен при креплении сантехнического керамического оборудования.
Распорный S	На метизе отсутствует кромка. Благодаря этому его монтаж осуществляется непосредственно в слой штукатурного слоя. Также характеризуется быстрым монтажом. Однако не допускается их монтаж к краю поверхности.
Распорный M-S	Выполняет те же функции что и предыдущий крепеж. Однако, его особая геометрия позволяет применять изделия с метрической резьбой.
Нейлоновый	Имеет латунный конус. Используется в комбинации с винтами и болтами, имеющих метрическую резьбу. Этот крепеж справляется с высокой нагрузкой. Надежный и простой монтаж обеспечивается высоким расширением анкера. Как следствие на него не сказываются нечувствительные допуски стройматериалов. Эффективен при монтаже в природном камне, бетоне и других плотных поверхностях.
Латунный MS	Особая конструкция метиза исключает его прокручивание. Как следствие значительно возрастает качество монтажных работ. Можно использовать в сочетании с резьбовыми шпильками или метрическими винтами. Широко используется при креплении предметов на бетон, дерево и другим твердым поверхностям.
Металлический дюбель распорный FMD	Специально разработан для ДСП и саморезов по дереву. Внутренняя поверхность ребристая. Благодаря этому направление самореза всегда точное.
Для газобетона GB	Основная специализация – газобетон. Особенно эффективен при монтаже подвесных потолков, кровельных конструкций и прочее. Главная особенность в том, что они применяются для наружного и внутреннего крепления. Прочная посадка в мягком материале обеспечивается за счет внешних ребер, имеющих спиральную форму.
Турбодюбель FTP и FTP D	Применяется для крепления разных элементов в газобетоне. Имеет нейлоновый дюбель. Используется в комбинации с метрической резьбой и шурупами по дереву. Также имеется самонарезающаяся резьба. Существует разновидность этого метиза из металла. Используется для газобетона и метрических блоков.
Латунный дюбель (РАД)	Если поверхность полнотелая или тонкая, то используется данный вид крепления. Для его фиксации достаточно изготовить неглубокое отверстие. Возможен монтаж в комбинации с болтами метрической резьбой.

Пластиковый и металлический дюбель гвоздь

Сравним между собой особенности пластиковых и металлических дюбелей.

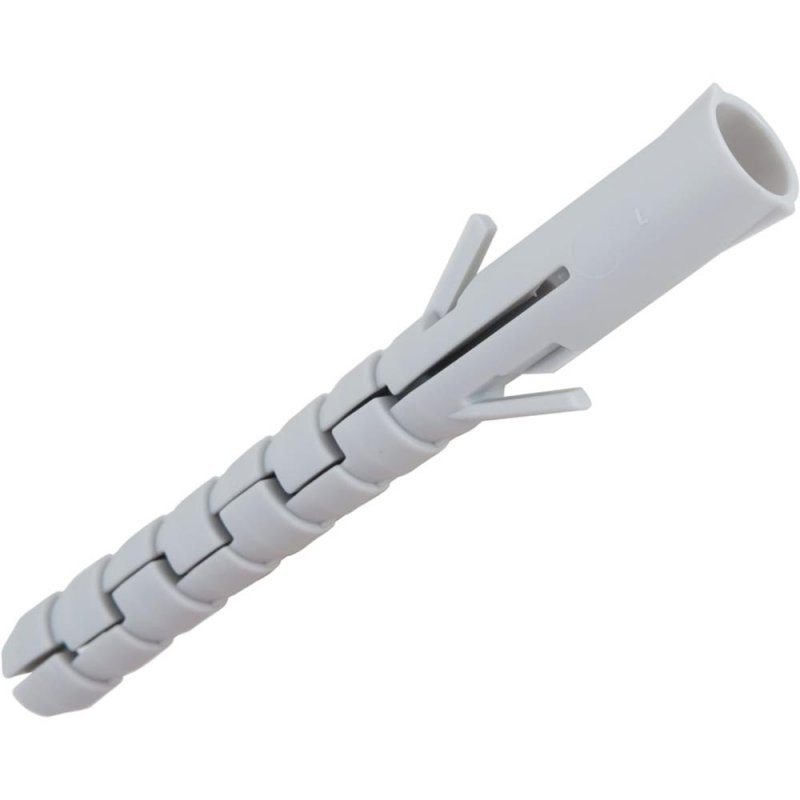

Пластиковый

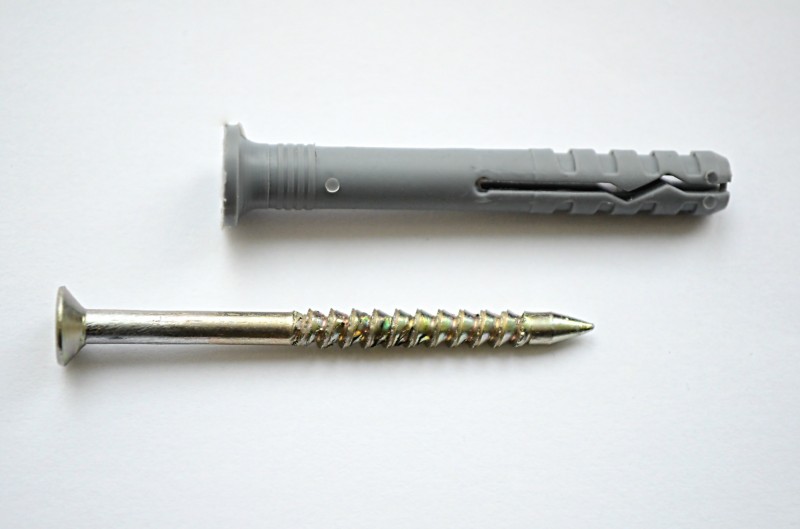

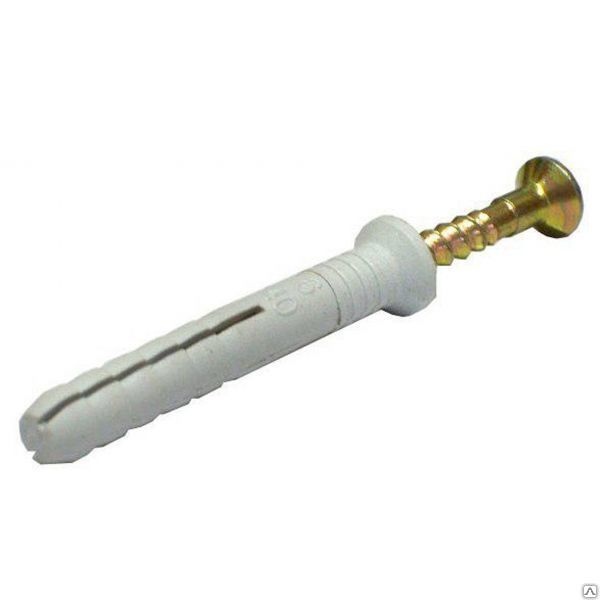

Имеет полый цилиндрический стержень. В процессе забивания гвоздя он постепенно расширяется. Верхняя часть зачастую оснащена манжеткой. За счет этого крепеж не проваливается в высверленное отверстие.

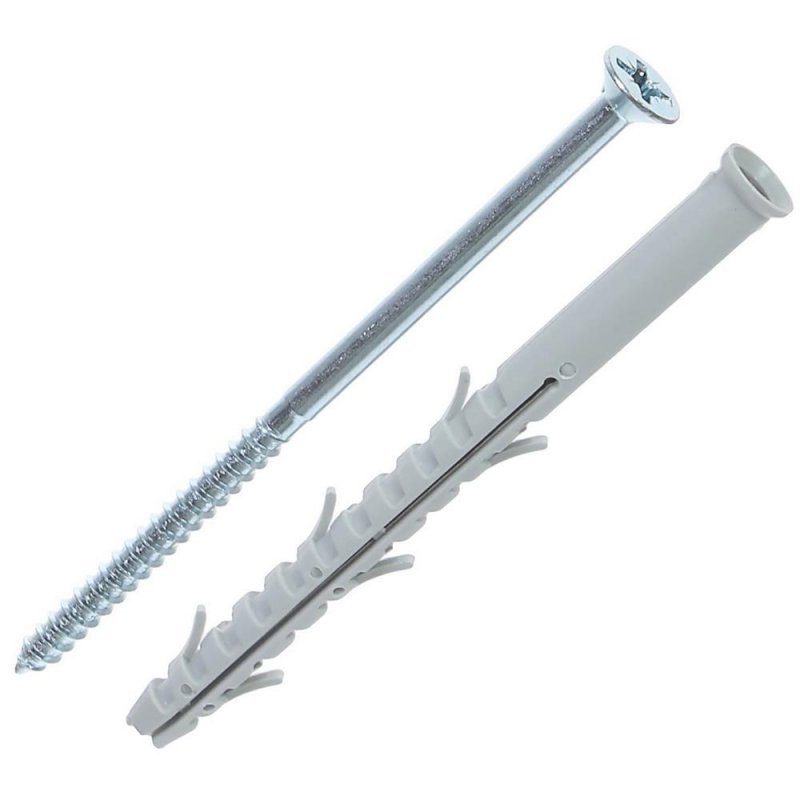

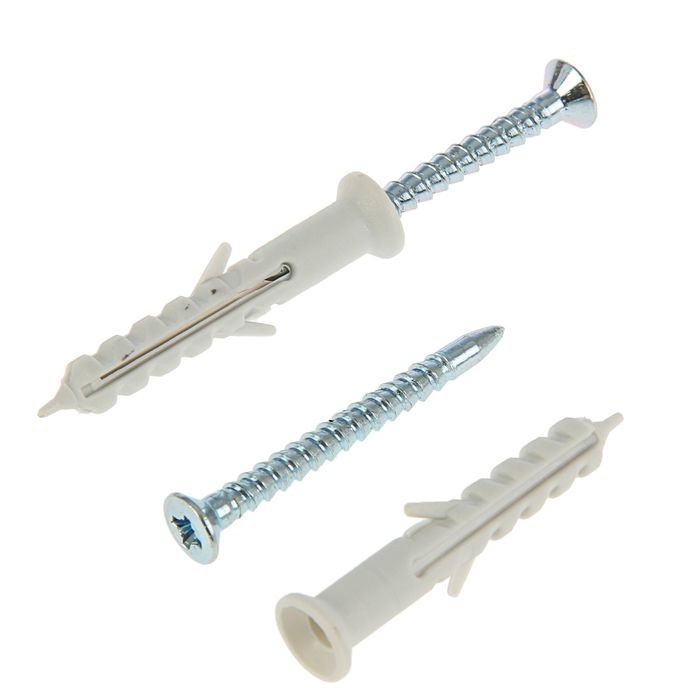

Манжетка имеет потайную или цилиндрическую форму. Чтобы обеспечить дополнительную фиксацию, некоторые разновидности дополнительно оснащаются «усиками». Гвозди встречаются с резьбой, а на шляпке шлиц.

Помимо забивания, его монтаж выполняется при помощи отвертки, особенно когда выполняется установка хрупкого изделия, например, керамика. Изготавливается корпус из полиэтилена, полиамида и полипропилена. Гвоздь обязательно имеет антикоррозийное покрытие.

Металлический

Дюбель металлический оснащен стержнем с гладкой поверхностью. Крепление полностью выполнено из металла. В отверстие стены металлический корпус расширяется в момент закручивания металлического стержня или гвоздя. Хотя монтаж простой, выполнить его демонтаж сложно. За счет этого обеспечивается достаточно надежное крепление разных заготовок.

Заключение
Итак, существует большое разнообразие дюбель гвоздя. Перед тем как выбрать дюбель, необходимо учитывать вес предмета и структуру поверхности.

Зачем и как делать шпунтовое соединение

Применение дюбельного соединения

Соединение на дюбелях чаще всего используется в столярных и деревообрабатывающих работах для соединения двух или более деревянных частей.

Как сделать шпунтовое соединение

Сейчас мы продемонстрируем, как сделать шпунтовое соединение с помощью Triton TDJ600. Посмотрите наше пошаговое видеоруководство по этой модели, в котором объясняется все, что вам нужно знать о дюбельных соединениях.

На рынке представлено множество дюбелей, из которых можно выбирать. Вы можете купить широкий ассортимент деревянных дюбелей в Toolstop.

Как сделать шпунтовые соединения с помощью Triton TDJ600

Triton TDJ600 — какие возможности он предлагает?

Ключевой особенностью TDJ600 является точность, с которой вы можете регулировать высоту и глубину сверления в материале. Частично это связано с системой реечной передачи, встроенной в инструмент, и четким, калиброванным обзором разреза, который вы получаете при использовании инструмента.

Отверстия расположены на расстоянии 32 мм друг от друга, что является отраслевым стандартом, а конструкция TDJ600 такова, что они будут точно квадратными. В комплекте со станком поставляются 8-мм фрезы для дюбелей, которые при необходимости можно заменить на 10-мм или 12-мм фрезы.

Точная настройка реза — еще одна ключевая особенность TDJ600, будь то угол (регулируется с помощью передней пластины), высота (с помощью системы реечной передачи) и глубина реза (с помощью стопора, установленного на сбоку машины).

Каждая регулировка четко обозначена с помощью рельефных направляющих, которые в совокупности делают настройку TDJ600 очень быстрой и полностью интуитивно понятной.

Резка шпунтового соединения должна быть легкой, и после того, как TDJ600 настроен для резки, остается только приложить переднюю пластину к материалу и нажать.

Очевидно, что вы хотите иметь полный контроль, и инструмент предлагает отличный баланс и эргономику, чтобы обеспечить этот контроль. Передняя ручка для тюков большая и цепкая, а корпус достаточно компактный, чтобы можно было обхватить рукой. Противоскользящие штифты (или зажимные зубья) на передней пластине можно отрегулировать таким образом, что вам гарантировано, что инструмент не будет скользить или двигаться во время резки.

Это упрощает работу вдоль длинных кусков материала, поскольку у вас есть контроль на месте, а разрез будет идеально настроен, что означает, что вы можете быстро и точно перемещаться вдоль заготовки.

Triton TDJ600 — какие характеристики?

Вся режущая способность обеспечивается двигателем мощностью 600 Вт со сменными щетками. Сверло вращается со скоростью 16 500 об/мин, обеспечивая необходимую мощность даже для самого прочного материала.

Что касается разреза, вот спецификация:

• Высота сверления 9-43 мм 23⁄64 – 1 11⁄16″
• Глубина сверления 0–38 мм 0–1⁄2″
• Шаг сверла 32 мм 1 1⁄5″

Следуя этим быстрым и простым шагам, вы легко и быстро сможете выполнить соединение на дюбелях. Штыревые соединения — обычное дело в вашей повседневной работе? Мы высоко ценим их как один из самых прочных типов суставов!

Магазин дюбелей в Toolstop:

Посетите Toolstop

Руководство по дюбелям и их изготовлению

Штифтовое соединение является одним из самых простых (по крайней мере, на первый взгляд и теоретически) соединений, которые может сделать столяр или плотник. Просверлив несколько отверстий и вставив несколько штифтов, дюбельные соединения могут образовывать прочные соединения без механических креплений, таких как гвозди и шурупы. Но этот метод несколько устарел и сегодня не так популярен, поэтому вы можете спросить: «Что такое дюбельное соединение?» Продолжайте читать, чтобы узнать.

В этой статье

• 1 Что такое штифтовое соединение?
• 2 Инструменты для изготовления штифтовых соединений
• 3 Как сделать штифтовое соединение

Что такое штифтовое соединение?

Штифтовое соединение, или штифтовое соединение, представляет собой тип соединения, используемого для соединения двух кусков дерева путем сверления отверстий под штифт в каждом из них и использования деревянного штифта (дюбеля) для их прикрепления. Дюбели действуют как механическая застежка, так как соединяют две доски и удерживают их вместе. Они также набухают, когда покрыты столярным клеем, фиксируя соединение на месте. Они невидимы после сборки.

Соединения на дюбелях прочны, а сами дюбели немного увеличивают поверхность клея. Они также используют длинное зерно каждой доски, а не просто торцевое зерно на конце стыкового соединения.

В большинстве случаев штифты изготавливаются из дерева, вырезанного вручную или купленного в магазине, и имеют определенную толщину. Рифленые дюбели имеют спиральные углубления, и они немного набухают при контакте с клеем. Существуют пластиковые и металлические дюбели, но они, как правило, предназначены для регулируемой конструкции стеллажей.

Проекты, в которых вы, скорее всего, увидите дюбельные соединения, связаны с деревообработкой и изготовлением шкафов. Дюбели отлично подходят для закрепления стыковых соединений дверей шкафов или выравнивания двух досок при плоском краевом соединении, например столешницы. Они также полезны для ящиков, рамок для картин и других проектов, где одного клея может быть недостаточно, а видимые механические застежки могут нарушить эстетику.

Штифты-дюбели широко используются в врезных и шиповидных столярных изделиях, но это совершенно другой метод.

Инструменты для изготовления шпунтовых соединений

Штифтовые соединения кажутся простыми, но когда столяр, плотник или домашний мастер выполняет соединения по дереву, их работа должна быть точной. В дюбелях нет провисаний, поэтому мастеру необходимо разместить соответствующие отверстия на каждой доске именно там, где они должны быть. Если они отклоняются на целых 1/16 дюйма, соединение может не работать. К счастью, существуют специальные инструменты, облегчающие работу.

Один из методов соединения дюбелей заключается в использовании инструментов для разметки, известных как центры дюбелей. Центр дюбеля представляет собой круглую пуговичную заглушку с одной цилиндрической стороной и одной стороной со штифтом. Цилиндр вставляется в просверленное отверстие, а штифт отмечает местонахождение другого. При тщательном выравнивании пользователь может вдавить этот штифт в поверхность сопрягаемой платы, оставив метку для соответствующего отверстия. Затем пользователь может просверлить другое отверстие и сформировать соединение. Помимо комбинированного угольника, сверл с острым концом и сверла (хотя сверлильный станок лучше), все, что требуется, это центры для дюбелей.

Другим методом изготовления штифтового соединения является использование зажимного приспособления для штифта. Это приспособление для дюбелей надевается на заготовку, зажимается на месте и направляет сверло в древесину. Затем пользователь может перенести приспособление на другую заготовку и просверлить соответствующие отверстия. Поскольку эти приспособления направляют сверло, сверлильный станок не нужен. Острое сверло, комбинированный угольник и электрическая дрель сделают свое дело.

Можно создать шпунтовое соединение без центров для штифтов или шаблона для штифта, но для этого потребуется чрезвычайно точная схема и очень твердая, прямая рука для сверления.

Как сделать дюбельное соединение

Самый простой способ сделать точные дюбельные соединения — это использовать приспособление для дюбеля. Эти приспособления будут иметь съемные втулки, несколько отверстий для выбора соответствующего размера дюбеля или фиксированные размеры отверстий. Как правило, вы хотите выбрать дюбель толщиной около ⅓ от общей толщины доски, поэтому выберите соответствующий размер отверстия. Итак, для 1 × 4 толщиной ¾ дюйма лучше всего использовать дюбель диаметром ⅜ дюйма, поэтому выбрали отверстие диаметром ⅜ дюйма.

Примечание. Следующие шаги помогут вам создать угловое стыковое соединение для дверцы шкафа с помощью дюбелей, но вы можете отрегулировать их для прямых стыковых соединений или соединений под углом. Для целей этой статьи предположим, что наша древесина имеет толщину 3/4 дюйма и ширину 2 дюйма, но вы можете настроить эти размеры для любой ширины или толщины доски. Кроме того, рекомендуется попробовать выполнить следующие шаги на кусках дерева, прежде чем сверлить детали.

Tools and Materials

• Two pieces of wood of equal dimensions
• Pencil
• Combination square
• Doweling jig
• Sharp drill bit (the same diameter as dowels)
• Power drill
• Masking tape
• Dowels
• Клей для дерева
• Струбцины

1. Разметка мест расположения дюбелей

Первый шаг к созданию соединения дюбелями — это расположение мест расположения дюбелей. Поместите два куска дерева рядом с каждым, как будто они уже собраны (сформируйте угол). Убедитесь, что горизонтальная часть (рельс) упирается в вертикальную часть (стойку). Удерживая комбинированный угольник примерно на 1/2 дюйма ниже конца стойки, нарисуйте карандашом линию через стойку и на поручне. Переместите квадрат комбинации на один дюйм вниз и нарисуйте еще одну линию. Эти линии обозначают расположение дюбелей.

2. Зафиксируйте приспособление для установки дюбелей

Наденьте приспособление для установки дюбелей на заготовку. Все приспособления имеют контрольные маркеры, которые можно использовать для их выравнивания. Аккуратно совместите контрольный маркер с одной из линий, нарисованных на последнем шаге, и закрепите приспособление на месте. Для приспособлений с несколькими отверстиями убедитесь, что вы выровняли приспособление с правильным отверстием.

3. Просверлите отверстие

Выберите сверло, соответствующее диаметру дюбелей, которые вы собираетесь использовать, и закрепите его в дрели. У большинства приспособлений есть ограничители глубины, которые можно настроить, чтобы предотвратить слишком глубокое сверление, но вы также можете использовать кусок малярной ленты, обернутый вокруг сверла, в качестве маркера. Установив заданную глубину, поместите сверло в соответствующую направляющую, нажмите на спусковой крючок дрели и просверлите отверстие.

4. Повторите

Ослабьте зажим и переместите его к следующему отверстию, снова тщательно совместив контрольную метку на приспособлении. Просверлите отверстия и переместите приспособление в следующее место, пока не будут просверлены все отверстия.

5. Пробная посадка соединения

Перед окончательной сборкой очень важно провести пробную посадку соединения (известную как сухая посадка). Он должен быть плотным, но не должен требовать силы, а дюбели должны достаточно проникать в каждую доску. Стык также должен быть ровным и плотным, без зазоров, дюбелей не должно быть видно.

Если вы просверлили слишком глубоко, отрежьте небольшую заглушку от запасного дюбеля и вставьте ее в отверстие. Если вы просверлили недостаточно глубоко, установите кондуктор и просверлите глубже. В конце каждого отверстия должно быть немного места для клея, но не настолько, чтобы дюбель небрежно скользил.

6. Приклейте и закрепите соединение

Выдавите немного столярного клея в отверстия. Вставьте дюбели в одну доску перед тем, как соединить две доски. Используйте зажимы, чтобы скрепить соединение, пока оно не высохнет.
