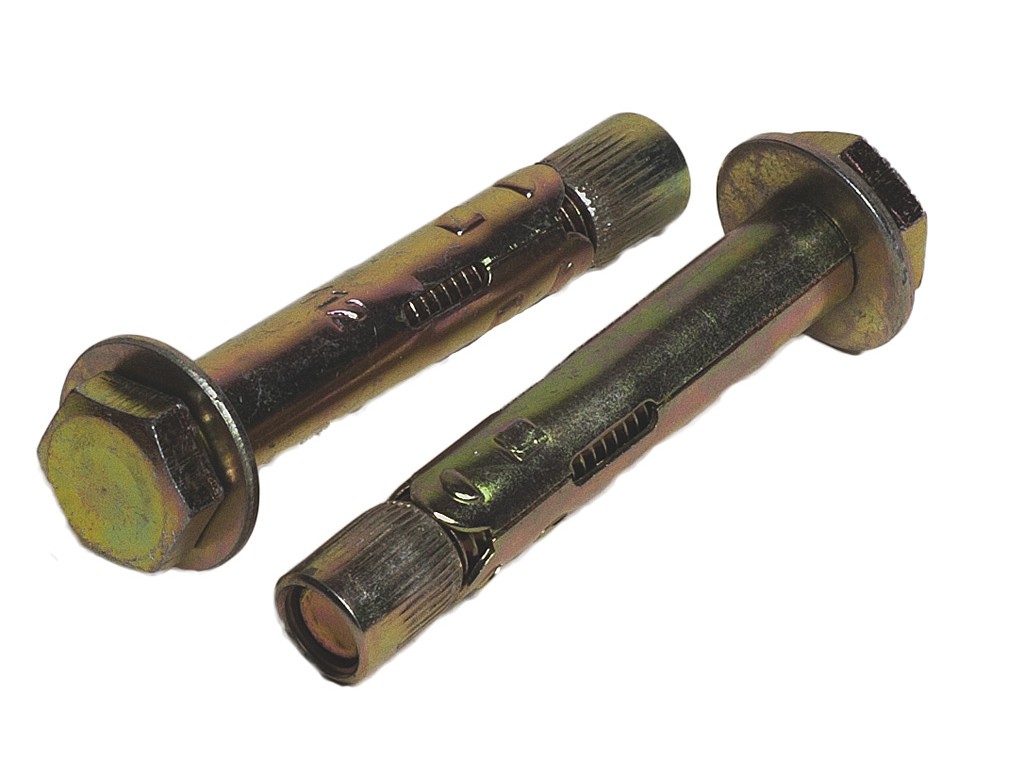

Анкерный болт с гайкой М12/16*65. Распорный анкер болт с гайкой 16х65.

Артикул: 101000052

Диаметр анкера: 16 мм
Размер резьбы: М12

Диаметр отверстия: 16 мм

Нагрузка на вырыв: 5 кН

Характеристики

Основные размеры

Размер резьбы: М12

Диаметр анкера: 16 мм

Длина анкера (гильзы): 65 мм

Толщина прикрепляемого материала: 20 мм

Параметры установки

Диаметр отверстия: 16 мм

Используемый ключ: 19

Эксплуатационные характеристики

Нагрузка на вырыв: 5 кН

Применяется в материалах: полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера: углеродистая сталь

Покрытие анкера: желтопассированное гальваническое цинкование

Тип анкера: с гайкой

Производитель: Китай (без бренда)

Класс прочности резьбового элемента: 5. 8

Другие размеры:

М5/6х25
М5/6х75
М6/8х25
М6/8х40
М6/8х65
М6/8х70
М6/8х85
М6/8х100
М6/8х120
М8/10х40
М8/10х50
М8/10х60
М8/10х77
М8/10х97
М6/10х100
М8/10х125
М8/10х130
М8/10х150
М8/10х180
М8/10х200
М8/10х250
М10/12х60
М10/12х75
М10/12х100
М8/12х100
М10/12х130
М10/12х150
М10/12х180
М10/12х200
М10/12х250
М10/12х280
М10/12х300
М10/14х100
М10/14х120
М10/14х150

М10/14х200
М10/14х250
М12/16х110
М12/16х150
М12/16х180
М12/16х220
М12/16х250
М12/16х300
М16/20х75
М16/20х110
М16/20х150
М16/20х200
М16/20х250
М16/20х300
М16/20х350
М16/20х400
М16/24х200

46,50 за штуку (4 штуки в упаковке)

x 4 шт = 186,00

Наличие на складе в Санкт-Петербурге

в наличии: 6 упаковок

23,12 за штуку (25 штук в упаковке)

x 25 шт = 578,00

Наличие на складе в Санкт-Петербурге

послезавтра, 09. 01.2023: более 34 упаковок

Анкерный болт с гайкой М10/12*60. Распорный анкер болт с гайкой 12х60.

Артикул: 101000045

Диаметр анкера: 12 мм
Размер резьбы: М10

Диаметр отверстия: 12 мм

Нагрузка на вырыв: 3.8 кН

Характеристики

Основные размеры

Размер резьбы: М10

Диаметр анкера: 12 мм

Длина анкера (гильзы): 60 мм

Толщина прикрепляемого материала: 15 мм

Параметры установки

Диаметр отверстия: 12 мм

Используемый ключ: 17

Эксплуатационные характеристики

Нагрузка на вырыв: 3.8 кН

Применяется в материалах: полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера: углеродистая сталь

Покрытие анкера: желтопассированное гальваническое цинкование

Тип анкера: с гайкой

Производитель: Китай (без бренда)

Вес: 47. 603 г

Класс прочности резьбового элемента: 5.8

Другие размеры:

М5/6х25
М5/6х75
М6/8х25
М6/8х40
М6/8х65
М6/8х70
М6/8х85
М6/8х100
М6/8х120
М8/10х40
М8/10х50
М8/10х60
М8/10х77
М8/10х97
М6/10х100

М8/10х125
М8/10х130
М8/10х150
М8/10х180
М8/10х200
М8/10х250
М10/12х75
М10/12х100
М8/12х100
М10/12х130
М10/12х150
М10/12х180
М10/12х200
М10/12х250
М10/12х280
М10/12х300
М10/14х100
М10/14х120
М10/14х150
М10/14х200
М10/14х250
М12/16х65
М12/16х110
М12/16х150
М12/16х180
М12/16х220
М12/16х250
М12/16х300
М16/20х75
М16/20х110
М16/20х150
М16/20х200
М16/20х250
М16/20х300
М16/20х350
М16/20х400
М16/24х200

13,60 за штуку (10 штук в упаковке)

x 10 шт = 136,00

Наличие на складе в Санкт-Петербурге

в наличии: 128 упаковок
послезавтра, 09. 01.2023: более 294 упаковок

11,22 за штуку (50 штук в упаковке)

x 50 шт = 561,00

Наличие на складе в Санкт-Петербурге

в наличии: 25 упаковок
послезавтра, 09.01.2023: более 58 упаковок

Анкерный болт Определение и значение

Основные определения
Викторина
Примеры

Показывает уровень сложности слова.

Сохрани это слово!

Показывает уровень сложности слова.

сущ.

любой из нескольких видов болтов, вставленных и закрепленных в каменной кладке в качестве крепления для бревен, полок и т.д.

Плавно переходите к этим распространенным грамматическим ошибкам, которые ставят многих людей в тупик. Удачи!

Вопрос 1 из 7

Заполните пропуск: Я не могу понять, что _____ подарил мне этот подарок.

Происхождение анкерного болта

Впервые записано в 1870–75 гг. якорь

Как использовать анкерный болт в предложении

Лишение выбора является издевательством и кажется ужасной основой для закрепления ваших отношений.
Публичные предложения о браке должны умереть|Таурик Муса|28 декабря 2014|DAILY BEAST
Она добавила: «Новости NBC гордятся тем, что Дэвид занимает важное кресло в программе «Встреча с прессой».
Дэвид Грегори Выселение «Знакомьтесь с прессой» раскрыто в Вашингтонском разборе|Ллойд Гроув|23 декабря 2014 г.|DAILY BEAST
Если у вас есть ребенок, которого некоторые уничижительно называют «якорным ребенком», депортировать будет сложнее.
Прогрессивное дело против гражданства по праву рождения|Кели Гофф|15 декабря 2014 г.|DAILY BEAST
«Когда иммигранты слышат «якорные дети», они слышат «они нас ненавидят», — говорит Шарри.
Приготовьтесь услышать об «Исполнительной амнистии для якорных младенцев»|Элеонора Клифт|19 ноября 2014 г.|DAILY BEAST

«Том Брокоу часами вел трансляцию экстренных новостей и тому подобного, — говорит Рокер.
Эл Рокер, «Неспящие в 30 скалах» для #Rokerthon|Lloyd Grove|12 ноября 2014|DAILY BEAST
В четверть седьмого он ушел, и мы бросили якорь там, где были, у мыса Текке.
Дневник Галлиполи, том I|Иан Гамильтон
Мы поднялись на борт вечером 28 июня и снялись с якоря до рассвета 29 июня.й.
Путешествие женщины вокруг света|Ида Пфайффер
После того, как вы повторите корреляцию, повторите две крайности, таким образом — «Якорь»… «Поддержка».
Ассимиляционная память|Маркус Дуайт Ларроу (он же профессор А. Луазетт)
2 июля мы снова попытались сняться с якоря, но без большего успеха, чем накануне.
Путешествие женщины вокруг света|Ида Пфайффер
Миссис Даксмит, сидевшая с опустошенной головой на руки, вскочила и посмотрела на него, как пораженная молнией.
Веселые приключения Аристида Пужоля|William J. Locke

Предварительное натяжение анкерных болтов — статья

12 февраля 2021 г.

Нет ничего простого в том, чтобы рекомендовать предварительное натяжение анкерных болтов. Спросите десять инженеров, и вы получите одиннадцать различных рекомендаций. . Компания Meca провела все исследования, чтобы попытаться решить эту проблему раз и навсегда… по крайней мере, до тех пор, пока не будут опубликованы следующие рекомендации по предварительному натяжению анкерных болтов. Мы определенно не являемся экспертами в этой теме, поэтому попытались разбить ее на простые рекомендации, которым можем следовать даже мы.

Требуется ли предварительная затяжка анкерных болтов?

В соответствии с «Ветровыми нагрузками и расчетом анкерных болтов для нефтехимических предприятий» (ASCE, 1997 г.) предварительное натяжение анкерных болтов рекомендуется для следующих трех ситуаций:

Высокие суда, чувствительные к ветру, такие как башни отношение ширины 15 или более или высота более 100 футов [30 м].
Динамическое оборудование, такое как компрессоры или другое пульсирующее оборудование
Высокопрочные анкерные болты для минимизации реверсирования нагрузки

Анкерные болты стека обычно не испытывают изменения направления нагрузки, потому что они переходят от большого напряжения растяжения к равному напряжению сжатия. Анкерные болты переходят от отсутствия натяжения/сжатия к некоторому значению натяжения, поэтому это не полное изменение направления нагрузки. Многие штабели, разработанные MecaStack, соответствуют первому критерию и превышают либо 100 футов [30 м], либо отношение высоты к диаметру, равное 15. В соответствии с этим критерием для многих штабелей было бы полезно предварительное натяжение анкерных болтов.

Предварительное натяжение анкерных болтов имеет несколько преимуществ:

1) Когда ожидается циклическая нагрузка, предварительное натяжение помогает свести к минимуму колебания растягивающего напряжения внутри болта. Это улучшает усталостную долговечность, поскольку болт будет оставаться в натянутом состоянии при циклической нагрузке. Предварительное натяжение создает сжатие между опорной плитой и бетоном, и часть нагрузки направлена на уменьшение этого сжатия, а не на увеличение натяжения болта. Это несколько показано на графике.

2) Предварительное натяжение увеличивает сжимающую силу, действующую на бетон, что увеличивает сопротивление сдвигу, которое может быть достигнуто за счет трения между опорной плитой и фундаментом. Если сдвигающие нагрузки высоки, а трения из-за собственного веса конструкции недостаточно, то добавление предварительного натяжения увеличит это сопротивление трению сдвигающих нагрузок. Это может быть желательно, если у вас слишком большие отверстия для анкерных болтов, и конструкция может двигаться до того, как болты зацепятся, чтобы противостоять сдвигу.

Должен ли я всегда притворяться?

При чтении приведенных выше указаний может показаться, что для высоких штабелей предварительная натяжка всегда желательна. К сожалению, это не так просто. В Руководстве по проектированию стали AISC 1 «Конструкция опорной плиты и анкерного стержня», 2-е издание, говорится следующее:

Предварительное натяжение стержня может улучшить его усталостную долговечность, но анкерные стержни могут быть эффективно предварительно натянуты только относительно стали. Даже при натяжении стержня 55 тыс. фунтов на квадратный дюйм и длиной 24 дюйма для снятия всех предварительных натяжений требуется только ползучесть/усадка бетона 0,05 дюйма. Таким образом, при необходимости предварительного натяжения анкерного стержня рекомендуется использовать стальную втулку, достаточную для передачи предварительного натяжения анкерного стержня с анкерной плиты на опорную плиту.

Это очень хороший момент и, на наш взгляд, один из самых важных определяющих факторов. Если в фундаменте не установлена стальная втулка, то нет веской причины для предварительного натяжения анкерных болтов, так как маловероятно, что предварительное натяжение все равно сохранится. Если предварительное натяжение желательно и указано, то мы считаем обязательным, чтобы анкерный болт был спроектирован с трубной втулкой, как показано справа. Это может быть проблемой с точки зрения логистики, потому что часто инженер, проектирующий штабель, не обязательно проектирует фундамент.

Когда предъявлять претензии?

Предварительное натяжение требует установки втулки с анкерными болтами, что не всегда возможно или желательно. Нам нужны более совершенные критерии, чтобы точно определить, когда претензия действительно необходима. Наиболее распространенной формой циклической нагрузки на штабель может быть вибрация, вызванная ветром (срыв вихрей). В большинстве стеков, если вихреобразование было адекватно решено с помощью демпфера, полос и т. д., то циклическая нагрузка будет минимальной. Руководство по проектированию AISC «Конструкция опорной плиты и анкерного стержня» еще раз дает некоторые рекомендации по этой теме:

Соединения основания колонны, подвергающиеся более чем 20 000 повторных применений осевого растяжения и/или изгиба, должны быть рассчитаны на усталость. Когда диапазон максимального усталостного напряжения меньше порогового диапазона усталостного напряжения, 7 тысяч фунтов на квадратный дюйм [48,2 МПа], дальнейшая проверка анкерных стержней на усталость не требуется.

Это дает разработчикам некоторые конкретные рекомендации по определению того, когда может потребоваться предварительное натяжение. В зависимости от того, какие критерии вихреобразования соблюдаются в MecaStack, некоторые нормы проектирования оценивают ожидаемое количество циклов. Некоторые из этих кодов могут также оценивать статические эквивалентные нагрузки, и с помощью этих нагрузок можно, вероятно, оценить растягивающее напряжение в болтах. К сожалению, на момент написания этой статьи MecaStack не выполняет эти проверки автоматически, но, возможно, когда-нибудь это будет включено.

Сколько претензий?

Когда требуется предварительное натяжение, существуют разные мнения о том, какое предварительное натяжение следует указать. Некоторые инженеры рекомендуют устанавливать предварительное натяжение, равное максимальному натяжению, ожидаемому из-за боковой нагрузки, а другие инженеры рекомендуют от 50% до 70% этих учитываемых растягивающих нагрузок. В «Ветровых нагрузках и расчетах анкерных болтов для нефтехимических предприятий» рекомендуется одна треть (1/3) предела прочности болта на растяжение.

Как подать заявку?

Если требуется предварительное натяжение, вот наиболее распространенные способы достижения предварительного натяжения:

1) Гидравлический домкрат – наиболее точный метод, который рекомендуется при наличии гидравлического оборудования и наличии достаточных физических зазоров для использования оборудования.

2) Поворот гайки – это самый простой способ выполнения, дающий достаточно точные результаты. Доведите до состояния «плотно затянуто», а затем вращение гайки после плотного прилегания можно оценить с помощью следующего уравнения.

Поворот гайки, градусы = 360 * L * At * ft * Tlc / (E * Ad) 92)

Если необходимо повторно затянуть болт, чтобы учесть любую потерю предварительного натяга, гайку следует ослабить, довести до плотного прилегания, а затем повернуть на рассчитанное число градусов.

3) Динамометрический ключ — обеспечивает только приблизительное измерение фактической нагрузки предварительного натяжения

T = K * D * P

T = момент затяжки, тыс.фунтов на дюйм (кН-мм)
K = коэффициент крутящего момента, безразмерный (обычно 0,2 )
D = Номинальный диаметр болта, дюймы (мм)
P = Растягивающая нагрузка болта, тыс.фунтов (кН)

Добавляет ли предварительное натяжение нагрузку на болт?

Распространенное заблуждение состоит в том, что если вы прикладываете к болту предварительное натяжение, то при нагружении дополнительное напряжение добавляется к предварительному натяжению. На самом деле это не так, приложение нагрузки к болту служит только для уменьшения сжимающего напряжения между опорной плитой и фундаментом. Максимальное напряжение на болте не увеличивается, если указано предварительное натяжение.

Особые требования к демпфирующим прокладкам:

При использовании демпфирующей прокладки все приведенные здесь рекомендации по предварительному натяжению больше не применяются. Если Meca поставляет демпферную подушку, мы рекомендуем предварительное натяжение, подходящее для использования с подушкой.
