Анкерный болт с кольцом | Центрметиз

ОбозначениеАртикулРезьба х Диаметр х Длина, ммДлина, ммНагрузка на вырывание, кНШтук в упаковке
AFHA – 0804570202M6x8x457712.050
AFHA – 1006070203M8x10x609517.050
AFHA – 1207070200M10x12x7011025.025
AFHA – 14070702011M10x14x7011025.050
AFHA – 16080702041M12x16x8013537.025
AFHA-08060702056x8x60971250
AFHA-10080702068x10x801151750
AFHA-121007020710x12x1001402525
AFHA-141007020810x14x1001402525
AFHA-1611070209212x16x1101653715
Техническая документация

Назначение

Используется для крепления тяжеловесных конструкций к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может применяться для крепления к тонким бетонным перегородкам.

Характеристики

Изготовлен из стали, поверхность оцинкована и пассивирована.

Особенности конструкции: болт с резьбой и конусообразной гайкой, цилиндрической подвижной муфтой с продольными прорезями и шайбой. Головка имеет форму кольца.

Принцип работы: при завинчивании болта конусообразная гайка втягивается в муфту и происходит распирание. Причем крепление идет вдоль всей муфты за счет ее дополнительной деформации у основания анкера.

Допустимые нагрузки: рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной (нагрузки на вырывание). Показатели нагрузок приведены для бетона прочностью 200-250кгс/см2. Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6.

Монтаж

Просверлить отверстие в несущей основе по размерам, указанным изготовителем и очистить его. Вставить анкер с навешенной на него монтируемой деталью в отверстие, забить легкими ударами молотка до упора. После этого затянуть гайку на 3-5 оборотов.

Область применения
МатериалПрименение
Бетон
Камень
Полнотелые кирпичи
Пенобетон
Гипсолитовые плиты
Пустотелые кирпичи
Блоки с пустотами
Гипсокартон
Плиты/ Панели
Листовой металл
Профиль из жести
Дерево
Гипсоволоконные листы
Машиностроение
Производство мебели
Соединение и наращивание цепей
Ремонт цепей
Соединение и наращивание тросов
Крепление цепей и тросов
Подъем и перемещение грузов
Для растяжки
Применяется
Применяется
Применяется
Не применяется
Не применяется
Не применяется
Условно применяется
Не применяется
Не применяется
Не применяется
Не применяется
Не применяется
Не применяется
Не применяется
Не применяется
Не применяется
Не применяется
Не применяется
Не применяется
Не применяется
Не применяется

анкер-крюк, клиновой, анкер под гайку и болт, анкер высоких нагрузок?

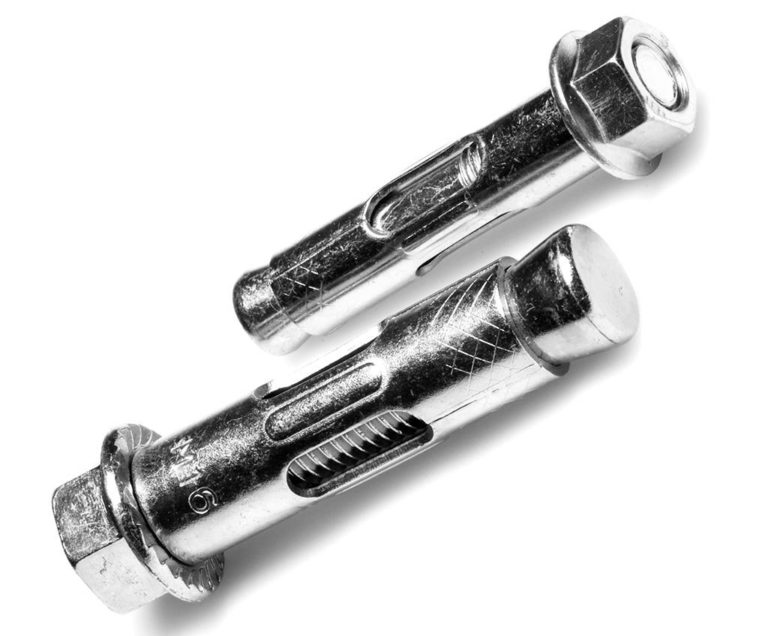

Анкер-болты – это универсальный крепеж распорного типа из нескольких составных частей. Они позволяют надежно закрепить тяжелые габаритные предметы в несущей конструкции. Анкерный болт удерживается в материале за счет сочетания трех составляющих: сила трения, форма и упор. Перед монтажом крепежа в основании высверливают посадочное отверстие.

Большинство вариаций этого крепежа предназначаются для монтажа конструкций и оборудования на бетонные и железобетонные основания, кирпич без пустот. Однако отдельные разновидности анкеров были сконструированы специально для использования на пено- и газобетоне, пустотелом кирпиче и прочих основаниях с рыхлой либо пустотной структурой.

Типы и варианты анкерных болтов

Анкер-болт под гайку



С конструктивной точки зрения анкерный болт под гайку состоит из следующих элементов:

  • резьбовый стержень с конусовидным хвостовиком снизу;
  • гильза с продольными прорезями по бокам;
  • гайка.

Когда гайка затягивается, шпилька втягивается внутрь распорной гильзы и разжимает ее конусовидным хвостовиком. В результате втулка расширяется в диаметре и надежно фиксируется в монтажном отверстии.

Такой вариант обычно применяют для фиксации предметов на твердых плотных материалах – бетоне, железобетоне, натуральном камне, кирпиче без пустот. Они выпускаются в широком ассортименте типоразмеров: диаметр варьируется от 6 до 28 мм, а длина – от 6 до 30 см.

Анкер с крюком

Разновидностью анкер-болта под гайку является его вариация с крюком. На верхнем конце шпильки находится не метрическая резьба, а крюк. Этот вид крепежа используется при монтаже конструкций и оборудования, которые навешиваются на основание.

Преимущество анкера с крюком в том, что смонтированный на основании предмет легко демонтировать для ремонта или обслуживания. Такой крепеж востребован для монтажа подвесных светильников, водонагревателей и другой бытовой техники. А если необходимо установить подвесы и растяжки, используют анкер-болты с кольцом.

Анкерный болт с болтом

Эта разновидность анкеров состоит из:

  • распорной гильзы с конусообразным отверстием;
  • болта с шестигранной головкой.

Когда болт закручивается, втулка разжимается, анкер прочно фиксируется в основании. Головка внутреннего болта затягивается гаечным ключом, существуют также модификации для закручивания с помощью отвертки.

Анкер под болт предназначен для сквозного монтажа предметов к твердым полнотелым основаниям. Его используют для крепежа навесных фасадов и подвесных систем. Дополнительным преимуществом этой разновидности анкерного крепежа является отсутствие выступающих частей после монтажа.

Клиновой анкер

Отличается от предыдущих разновидностей специфической конструкцией. Его верхняя сторона представляет собой стальной резьбовый стержень, на который надета гайка с шайбой. Нижняя сторона – это распорный элемент в виде подвижной цилиндрической муфты, внутри которой находится конусовидный хвостовик шпильки.

Клиновые анкера предназначены для сквозного монтажа через устанавливаемый на основание предмет. Они способны надежно удерживать тяжелые конструкции и оборудование на основаниях из прочных плотных материалов: бетона, камня, полнотелого кирпича.

Распорный анкер вставляют в посадочное отверстие концом с распорным элементом и забивают молотком, после чего закручивают гайку.

Конусовидный хвостовик затягивается внутрь цилиндра и прочно удерживает крепеж в основании. После установки гайку снимают, монтируют предмет, надевают гайку и затягивают ее до упора.

Основная сфера применения клинового типа – выполнение наружных работ в промышленном строительстве. С их помощью крепят стойки рекламных плоскостей к фундаментам и фасадам, осветительное оборудование и другие тяжелые конструкции. В быту такой элемент применяют обычно при установке тяжелой габаритной аппаратуры и оборудования, к примеру, спортивных снарядов.

Анкер высоких нагрузок

Высоконагрузочные анкера – это крепежные элементы ответственного назначения. Они применяются для установки

  • опорных и несущих балок, перекрытий и колонн;
  • лестничных маршей, ворот, навесных фасадов;
  • станков и прочего тяжелого оборудования;
  • элементов конструкции мостов и тоннелей;
  • конструкций, подверженных высоким ветровым, динамическим, сейсмическим нагрузкам

Высоконагрузочные анкера изготавливаются из сталей с низким содержанием углерода и высоколегированных стальных сплавов. Все элементы такого крепежа имеют коррозионостойкое покрытие.

Размеры и характеристики

Не зависимо от типа крепежного элемента они бывают разных размеров, диаметров и материалов.

  • Матриалы: оцинкованный, нержавеющая сталь (А4)
  • Диаметры от 6 до 36 мм
  • Длина от 25 мм до 300мм



ВНИМАНИЕ!!!

Обратите внимание иногда на анкерах пишут параметры, не самого анкера, а самой шпильки, которая находится в основании крепежного элемента

Изогнутые анкерные болты — горячее цинкование — диаметр 7/8 дюйма

  • Добавить в корзину

    Быстрый просмотр

    7/8 «x 15» F1554 Grade 55 Оцинкованный изогнутый анкерный болт

    Сейчас: $14,51

    Конструкционный анкерный болт 7/8″x15″, изгиб 3″ и минимальная длина резьбы 4″. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.

    ) 0,7946 дюймов Длина 15 дюймов Размер резьбы 7/8″-9 Длина крючка 3″ Длина резьбы (мин.) 4″ Якорь…

    Кол-во в корзине: 0

    Количество:

    Цена:

    Сейчас: 14,51 $

    Итого:

    Добавить в корзину

  • Добавить в корзину

    Быстрый просмотр

    7/8 «x 18» F1554, класс 55, оцинкованный изогнутый анкерный болт

    Сейчас: $15,72

    Конструкционный анкерный болт 7/8″x18″, изгиб 3″ и минимальная длина резьбы 4″. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) 0,7946 дюйма Длина 18 дюймов Размер резьбы 7/8″-9 Длина крючка 3″ Длина резьбы (мин.) 4″ Якорь…

    Кол-во в корзине: 0

    Количество:

    Цена:

    Сейчас: 15,72 $

    Итого:

    Добавить в корзину

  • Добавить в корзину

    Быстрый просмотр

    7/8 «x 24» F1554, класс 55, оцинкованный изогнутый анкерный болт

    Сейчас: $17,88

    Конструкционный анкерный болт 7/8″x24″, изгиб 4″ и минимальная длина резьбы 4″. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) 0,7946 дюймов Длина 24″ Размер резьбы 7/8″-9 Длина крючка 4″ Длина резьбы (мин.) 4″ Якорь…

    Кол-во в корзине: 0

    Количество:

    Цена:

    Сейчас: 17,88 $

    Итого:

    Добавить в корзину

  • Добавить в корзину

    Быстрый просмотр

    7/8 «x 30» F1554, класс 55, оцинкованный изогнутый анкерный болт

    Сейчас: $20,54

    Конструкционный анкерный болт 7/8″x30″, изгиб 4″ и минимальная длина резьбы 4″. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) 0,7946 дюйма Длина 30 дюймов Размер резьбы 7/8″-9 Длина крючка 4″ Длина резьбы (мин.) 4″ Якорь…

    Кол-во в корзине: 0

    Количество:

    Цена:

    Сейчас: 20,54 $

    Итого:

    Добавить в корзину

  • Добавить в корзину

    Быстрый просмотр

    7/8 «x 36» F1554, класс 55, оцинкованный изогнутый анкерный болт

    Сейчас: $22,85

    Конструкционный анкерный болт 7/8″x36″, изгиб 4″ и минимальная длина резьбы 4″. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) 0,7946 дюймов Длина 36 дюймов Размер резьбы 7/8″-9 Длина крючка 4″ Длина резьбы (мин.) 4″ Якорь…

    Кол-во в корзине: 0

    Количество:

    Цена:

    Сейчас: 22,85 $

    Итого:

    Добавить в корзину

  • Добавить в корзину

    Быстрый просмотр

    7/8 «x 48» F1554 Grade 55 Оцинкованный изогнутый анкерный болт

    Сейчас: $27,38

    Конструкционный анкерный болт 7/8″x48″, изгиб 4″ и минимальная длина резьбы 4″. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) 0,7946 дюйма Длина 48 дюймов Размер резьбы 7/8″-9 Длина крючка 4″ Длина резьбы (мин.) 4″ Якорь…

    Кол-во в корзине: 0

    Количество:

    Цена:

    Сейчас: 27,38 $

    Итого:

    Добавить в корзину

Добавление товаров в корзину

Просмотр корзины Продолжить покупки

Анкерные стержни — Анкерные стержни

Анкерные стержни

представляют собой резьбовые крепежные детали, встроенные в бетонные фундаменты с целью поддержки фонарных столбов, светофорных столбов, стальных конструкционных колонн, конструкций дорожных знаков, стальных башен, промышленного оборудования и многих других конструкций. Анкерные стержни могут быть залиты на месте или установлены в существующей бетонной плите. Все анкерные стержни имеют такие элементы, как гайка, пластина, гайка с пластиной, кованая головка, эпоксидная смола с резьбовым стержнем или распорка, которая закрепляет стержень в бетонном основании. Резьбовой конец выступает из бетона и используется с гайками и шайбами ​​для крепления конструкции к фундаменту.

Анкерные стержни также называются анкерными болтами или фундаментными болтами. Анкерные стержни легко доступны на складе или производятся в соответствии с различными классами и конфигурациями ASTM в зависимости от применения.

На этом веб-сайте представлены только прямые анкерные стержни с резьбой. Информацию об анкерных болтах, изогнутых под углом 90⁰, см. на сайте www.portlandbolt.com.

Существует множество спецификаций ASTM, применимых к анкерным стержням. Хотя F1554 является наиболее часто используемой маркой анкерных стержней, многие другие спецификации ASTM могут использоваться для анкерных стержней.

  • ASTM F1554 : Спецификация ASTM, разработанная исключительно для анкерных болтов, в которой класс определяет минимальный предел текучести (тыс.фунтов/кв.дюйм) анкерного болта.
    • Марка 36 : Анкерный болт из мягкой стали с минимальным пределом текучести 36 тысяч фунтов на квадратный дюйм.
    • Марка 55 : Высокопрочный анкерный болт из низколегированной стали с минимальным пределом текучести 55 тысяч фунтов на квадратный дюйм.
    • Марка 105 : Анкерный болт из высокопрочной легированной стали, подвергнутой закалке и отпуску, с минимальным пределом текучести 105 тысяч фунтов на квадратный дюйм.
  • ASTM A307 : Болты из низкоуглеродистой стали, обычно изготавливаемые из A36 или аналогичной стали. Версия этой спецификации с анкерным стержнем, класс C, была исключена в 2007 году.
    • Марка A : Предназначен для применения общего назначения, которое может включать анкерные стержни.
    • Марка B : Болты с шестигранной головкой и шпильки с полной резьбой, предназначенные для фланцев из чугуна. Однако некоторые инженеры определяют A307 класса B для использования в качестве анкерных стержней.
    • Класс C*: эта версия спецификации A307, охватывающая анкерные болты без головки, изогнутые или прямые, была исключена в 2007 г. и заменена F1554, класс 36.
  • ASTM A449 : Болты из закаленной и отпущенной стали со средним содержанием углерода, используемые для общего применения, включая анкерные стержни.
  • ASTM A354 : Болты из легированной стали со средним содержанием углерода, подвергнутые закалке и отпуску. Оба сорта предназначены для общего применения.
    • Марка BC : менее прочная, чем марка BD.
    • Марка BD : Прочность выше, чем у марки BC.
  • ASTM A193 : Болты из легированной и нержавеющей стали для работы при высоких температурах или высоком давлении. Хотя этот тип болтов иногда называют анкерными стержнями, он обычно используется для сосудов под давлением, клапанов, фланцев и фитингов.
    • Марка B7 : Легированная сталь после закалки и отпуска.
    • Класс B8 : нержавеющая сталь типа 304.
    • Марка B8M : нержавеющая сталь типа 316.
  • ASTM A320 : Болты из легированной и нержавеющей стали для эксплуатации при низких температурах, которые часто используются для проектов на Аляске, в Канаде и других странах с низкими температурами.
    • Марка L7 : Легированная сталь, подвергнутая закалке и отпуску и прошедшая испытание на удар по Шарпи.
    • Марка B8 : нержавеющая сталь типа 304.
    • Марка B8M : нержавеющая сталь типа 316.
  • F593 : Общая спецификация нержавеющей стали, используемая для общего применения, включая анкерные стержни. В этой спецификации существует несколько групп сплавов и состояний.
    • Группа сплавов 1 : нержавеющая сталь типа 304.
    • Группа сплавов 2 : нержавеющая сталь типа 316.
  • A36 *: Это спецификация стального круглого стержня, а не спецификация крепежа. Инженерам следует рассмотреть возможность использования F1554 класса 36 вместо A36 для анкерных стержней.
  • A572 *: Это спецификация стального круглого стержня, а не спецификация крепежа. Инженерам следует рассмотреть возможность выбора F1554 класса 55 вместо A572 класса 50 для анкерных стержней.
    • Марка 50 : Анкерные стержни с минимальным пределом текучести 50 тысяч фунтов на квадратный дюйм.

Анкерные стержни могут изготавливаться в различных конфигурациях, каждая из которых характеризуется прямым стержнем, а не изогнутым на 90⁰ анкерным болтом. Для анкерных стержней, устанавливаемых в бетонный фундамент, потребуются гайка, кованая головка болта и/или пластина на закладном конце, чтобы предотвратить выпадение анкерного стержня из бетона. Все резьбовые стержни и шпильки часто используются с эпоксидной смолой и устанавливаются в уже существующие бетонные фундаменты.

  • Резьба на каждом конце
  • Полностью резьбовой стержень
  • Штанга с заклепками
  • Резьбовой арматурный стержень
  • Анкерные стержни с головкой

Анкерные стержни изготавливаются путем нарезки стального круглого стержня по длине, нанесения резьбы на один или оба конца, а иногда и добавления к закладному концу трудовых операций, включающих ковку, обжимку или сварку.

  • Резка
  • Снятие фаски
  • Нарезание резьбы
  • Сварка
  • Сварка
  • Идентификация класса
  • Горячее цинкование погружением

Анкерные стержни поставляются с гайками и шайбами ​​для выступающего конца, а иногда и для заглубленного конца. Другие аксессуары включают анкерные пластины, пластиковые и стальные анкерные втулки и соединительные гайки.

  • Рекомендуемые гайки и шайбы
  • Другие аксессуары
    • Тарелки
    • Анкерные втулки
    • Соединительные гайки
