Что такое анкер, основные виды анкеров

Крепежные изделия являются неотъемлемым атрибутом практически каждого ремонта или строительства. Их разнообразие довольно велико, но цель одна – выдерживать нагрузку длительное время без каких-либо дополнительных средств. К ним относятся как привычные для нас гвозди и шурупы, так и более замысловатые изделия в виде дюбелей и анкеров. О последних сегодня и пойдет речь. Для новичка в сфере ремонта разобраться в разнообразии этого крепежного элемента будет проблематично. Ассортимент представлен огромным количеством модификаций, среди которых клинковые, забивные, стержневые, стержнеобразные, винтовые, закладные, латунные и другие анкера. Они предназначены для крепления к более сложным конструкциям, чем гипсокартон, дерево или тонкие листы металла. Твердые и прочные материалы будут неподъемной ношей для гвоздя или самореза, зато анкер легко справится с задачей.

Итак, что такое анкер и что отличает его от других элементов? Само слово «анкер» берет свое начало от германских языков, а в переводе значит «якорь».

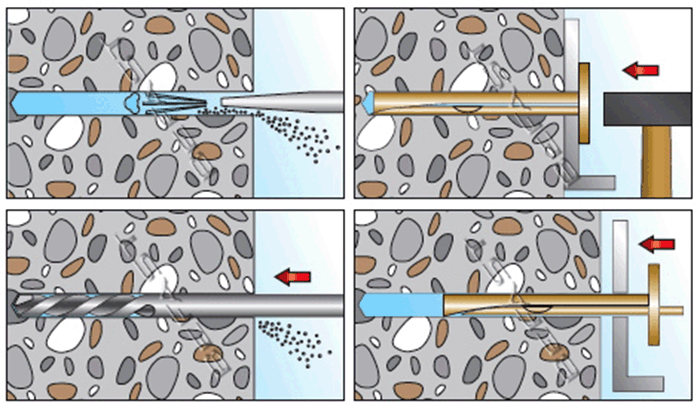

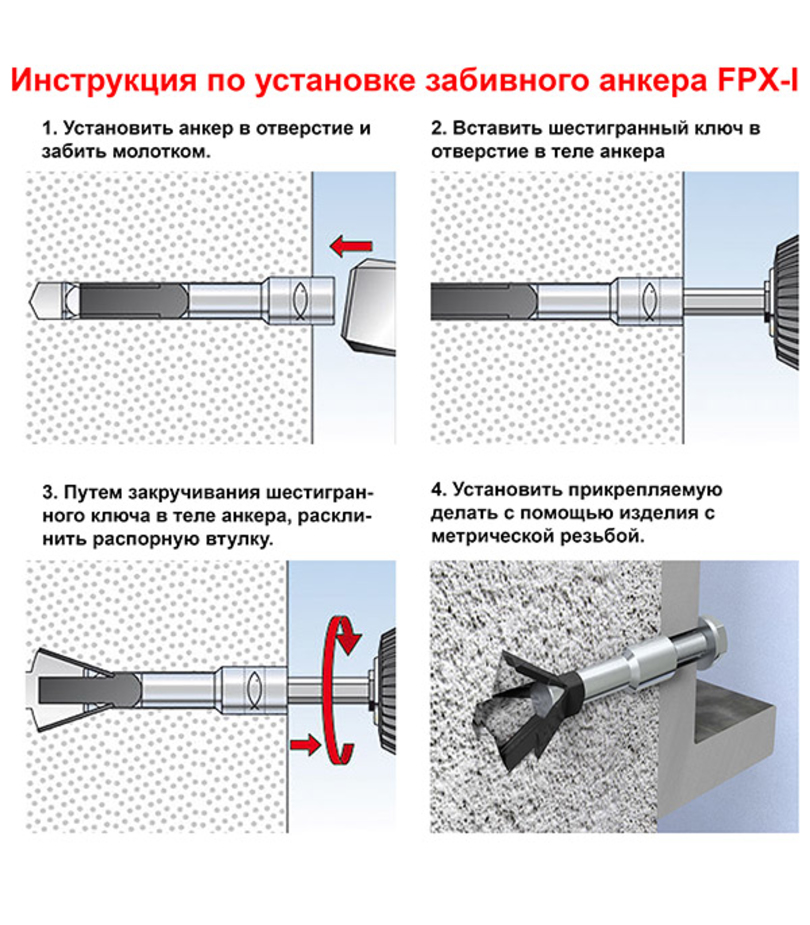

Забивные (LA, LAH, МТА). Самый примитивный тип крепежей с внутренней резьбой. После того, как его вставили в заранее подготовленный и очищенный проем, он расширяется специальным устройством и надежно фиксируется в стене. Внутрь него вкручивается следующий крепеж, соответствующий анкерной резьбе.

Клиновые с гайкой (КА, КАН, КАК, RAR, RA). Все перечисленные крепежа означают то, с применением какой технологии было изготовлено то или иное изделие. Электроцинкованный, кислоупорный или горячецинкованный метод производства наделяет анкер соответствующими характеристиками, значительно увеличивающими область его применения. Благодаря этому прибор становится невосприимчив ко многим разрушающим факторам и продлевает срок службы всей конструкции. Судя по названию можно понять, что в этой монтажной системе присутствует клин, который расширяется и фиксируется в основе.

Стержневые (RU, TA). Похожий на предыдущий вариант инструмент, его применяют в случаях нескольких облицовочных и изоляционных изделий. Огромный плюс состоит в том, что стержневые анкера допустимо устанавливать под углом, что доступно не всяким крепежным изделиям. Также они обладают внутренней резьбой, которой при необходимости допускается менять длину.

Модель PFG. Универсальное изделие, применяющееся с большинством видов болтов. Варианты IR, AK, VR, SR, а также гильзы IHH и IH помогают закрепить необходимые конструкции на невероятно твердых основаниях, выдерживая дополнительный вес длительное время. При закручивании анкер PFG расширяется и надежно схватывается со стенками.

Модель MSA. Применяется для таких прочных оснований как бетон, камень, кирпич. Внутренняя гильза выполнена из латуни и имеет форму конуса. Сужающийся кончик при фиксировании расширяется и закрепляется неровными стенками в крепежном отверстии.

Грунтовые анкер методы применения в строительстве

1. Крепление инженерных сетей. Фиксация от всплытия, подвижек и линейного расширения подземных трубопроводов, колодцев, КНС, лотков поверхностного водосбора.

2. Крепление стенок траншей и стенок котлованов. Самораскрывающиеся погружные анкеры особенно эффективны для укрепления стенок траншей и котлованов при проведении работ в стесненных условиях городской застройки, когда нет возможности обеспечить выполнение всех строительных норм при проведении земляных работ. В частности обеспечить требуемый угол между направлением откоса и горизонталью.

3. Крепление шпунтовых свай.

4. Крепление подпорных стенок и бортов глубоких котлованов. Альтернатива буроинъекционным сваям (РИТ, ТИТАН и др). Использование самораскрывающихся грунтовых анкеров с несущей способностью до 40 тонн для крепления подпорных стен наиболее полно раскрывает все их преимущества перед традиционно используемыми буроинъекционными сваями. Предлагаемое решение гораздо более экономично, менее ресурсо- и трудоемкое, не требует дополнительных земляных и бетонных работ.

5. Инженерная защита сетей и коммуникаций в пересеченной и горной местности. Фиксация трубопроводов и кабельных линий, защита их от деформаций, вызванных смещением грунтов.

6. Крепление грунтов. Защита от опасных геологических процессов. Антиоползневая и антилавинная защита. Закрепление тела оползня. Защита от поверхностной эрозии горных склонов.

7. Укрепление и озеленение откосов автомобильных дорог.

8. Укрепление и озеленение откосов железных дорог.

9. Крепление габионов. Возможности анкерных систем MANTA RAY позволяют устанавливать габионы даже на крутых склонах. Анкеры MANTA RAY используются для укрепления дамб и насыпей, которые нуждаются в ремонте, а также для укрепления жидкого грунта с помощью геосеток, геотекстиля или фибролистов.

10. Матрацы Рено. Грунтовые анкеры MANTA RAY используются для анкерения матрацев Рено в местах, где требуется меньшая глубина, но большая площадь покрытия. Матрацы Рено часто используются в качестве гибкого фундамента под габионы, а также для облицовки каналов и береговых линий

11. Посадка и закрепление деревьев. Недорогие системы крепления деревьев и крупномеров существенно облегчают и ускоряют процесс посадки. Особенно удобны при посадках в стесненных условиях и на склонах.

12. Подводные и надводные сооружения. Грунтовые анкеры незаменимы при строительстве пристаней, причалов и понтонов. Быстрота установки, компактный инструмент и возможность контроля инсталляции с поверхности существенно упрощают процесс и позволяют экономить время и деньги.

13. Укрепление берегов. Анкеры MANTA RAY принимают на себя основную нагрузку береговых ограждающих конструкций из бетона, которые защищают берег от размыва грунта. Анкеры легко крепятся к берегу через отверстия в бетонных блоках. Такая конструкция предотвращает сдвиг облицовочных блоков и разрушение береговой линии при подъеме воды.

14. Закрепление высотных конструкций — одна из наиболее распространенных областей

применения самораскрывающихся грунтовых анкеров в виду своей очевидной простоты.

15. Крепление малых архитектурных форм, защита от краж. Грунтовые анкеры используются во многих странах для защиты предметов от краж и нежелательного перемещения. Возможность установки одним человеком без применения дорогостоящего оборудования экономит время и трудозатраты.

Инженеры-строители выбирают грунтовые анкеры MANTA RAY для целого ряда задач из-за простоты их установки и превосходной несущей способности.

Грунтовая анкерная система в строительстве

Грунтовый анкер болты в строительстве используются для соединения структурных и неструктурных элементы к бетону. Соединение осуществляется путем сборки различных такие компоненты, как: анкерные болты, стальные пластины, ребра жесткости. Анкерные болты передают различные виды нагрузки: силы растяжения и силы сдвига. Связь между элементами конструкции может быть представлена ​​стальной колонной, прикрепленной к железобетонный фундамент. Принимая во внимание, что общий случай неструктурного элемент, прикрепленный к структурному, представлен связью между фасадная система и железобетонная стена.

Грунтовые анкеры являются эффективными удерживающими устройствами, используемыми во многих различных типах конструкций, включая подпорные стены, дамбы, причалы, опоры мостов и фундаменты зданий. Анкеры нагружены (активная анкеровка), чтобы предотвратить перемещение конструкции, и обычно они передают свою нагрузку на фиксированную длину. Их обычно называют натяжными анкерами, и они подходят для крепких горных пород. Для анкеров, установленных в почве или слабой породе, используются сжимающие (и растягивающие) анкеры с распределением нагрузки, поскольку они основаны на последовательности небольших последовательных длин связей, а не на одной уникальной более длинной длине связи.

Типы грунтовых анкерных болтов, используемых в строительстве

1. Прямолинейный вал, залитый самотеком / залитый раствором низкого давления; они обычно устанавливаются в скалах, связных грунтах от очень жестких до твердых, а также в песчаных или гравийных грунтах с использованием методов вращательного бурения или полого шнека.
2. Прямой вал, залитый цементным раствором; они наиболее подходят для крупнозернистых грунтов и слабых трещиноватых пород, а также используются в мелкозернистых несвязных грунтах. Раствор впрыскивается в зону соединения под давлением более 150 фунтов на квадратный дюйм. Можно использовать различные методы сверления и затирки.
3. Одинарное или многократное расширение; они в основном устанавливаются с большими необсаженными просверленными отверстиями в связных грунтах, а цементный раствор заливается без давления.
4. Залитый раствором; они устанавливаются с использованием отсроченных многократных инъекций раствора и используются для увеличения площади поверхности корпуса раствора анкеров, перечисленных выше, для увеличения способности передавать нагрузку

Компоненты грунтовые анкеры

Доступны различные размеры и грузоподъемность, до Длина 70 м, грузоподъемность более 3000 кН. Они легкие, коррозионно-стойкие анкеры, которые могут быть установлены с уровня земли, либо вручную или с помощью переносного оборудования, в зависимости от размера и состояния грунта. Когда загружены, они оказывают давление на конус земли, который окружает их длина, обеспечивающая очень хорошее сопротивление движению. Поскольку они создают минимальную почву помехи во время установки и могут подвергаться нагрузке до точного удерживания емкости, они предлагают популярную технику для анкеровки широкого спектра конструкции на место.

Залитый грунт анкеры, называемые просто грунтовыми анкерами, устанавливаются в заполненные цементным раствором сверлить отверстия. Залитые грунтом анкеры также называют «подхватами». основные компоненты грунтового анкера с цементным раствором включают:

1. анкерное крепление;
2. свободная (несвязанная) длина;
3. длина связи.

Анкеровка представляет собой комбинированную систему из головки анкера, опорной плиты и трубы, которая способна передавать усилие предварительного напряжения от напрягаемой стали (стержня или пряди) на поверхность земли или поддерживаемую конструкцию. Анкерные компоненты для стержня и пряди соответственно. Несвязанная длина представляет собой часть предварительно напряженной стали, которая может свободно упруго удлиняться и передавать силу сопротивления от соединительной длины к конструкции. Разрыватель связи представляет собой гладкую пластиковую втулку, которая надевается на арматуру на несвязанной части, чтобы предотвратить сцепление напрягаемой стали с окружающим цементным раствором. Это позволяет напрягаемой стали в несвязанной части беспрепятственно удлиняться во время испытаний и напряжения и оставляет предварительно напряженную сталь несвязанной после блокировки. Длина напрягаемой арматуры — это длина напрягаемой стали, прикрепленной к цементному раствору и способной передавать приложенную растягивающую нагрузку на грунт. Длина анкерной связи должна быть расположена за критической поверхностью разрушения.

Часть полного узла грунтового анкера называется напрягом. Напрягающая арматура включает предварительно напряженный стальной элемент (пряди или стержни), защиту от коррозии, оболочки (также называемые оболочками), центраторы и распорки, но, в частности, не включает цементный раствор. Оболочка представляет собой гладкую или гофрированную трубу или трубку, которая защищает предварительно напряженную сталь. в несвязанном отрезке от коррозии. Центраторы располагают арматуру в просверленном отверстии таким образом, чтобы вокруг арматуры было достигнуто заданное минимальное покрытие цементным раствором. В многоэлементных напрягающих элементах распорки используются для разделения прядей или стержней напрягающих элементов таким образом, чтобы каждый элемент надлежащим образом прикреплялся к анкерному раствору. Затирка представляет собой смесь на основе портландцемента, которая обеспечивает передачу нагрузки от арматуры к грунту и обеспечивает защиту арматуры от коррозии.

Дизайн и установка грунтовых анкеров

Ожидаемый срок службы анкера зависит от коррозионная активность грунта, в который он помещен, и используемых материалов. Главный компонент анкера, иногда описываемый как «сухожилие», может быть изготовлен из широкий спектр материалов:

• Стальной стержень или проволока
• Стеклопластик
• Алюминиевый сплав – 30 лет+
• Твердоанодированный алюминиевый сплав – 40 лет+

Постоянные анкеры могут иметь дополнительную защиту от коррозии. Временные анкеры могут быть удалены после использования. Способ установки зависит от ситуации; приводные стержни, спиральные втулки и ударные молотки обычно используются для вдавливания или завинчивания анкера в землю, а также простые ручные инструменты. В зависимости от грунтовых условий может потребоваться сначала просверлить отверстие для установки анкера, а иногда может потребоваться использовать кожух для поддержки отверстия перед установкой анкера.

Отверстие может быть предварительно зацементировано или зацементировано после установка. Как правило, анкер затем натягивается и фиксируется на головная пластина. Необходимо позаботиться о том, чтобы никакие службы или другие препятствия в земле повреждены во время установки.

Максимальная производительность анкера зависит от:

• Угол сдвига грунта.
• Размер якоря.
• Глубина установки.
• Нагрузка, приложенная к якорю.

Анкеры могут очень хорошо работать в зернистых грунтах, а также твердые, связные грунты. Мягкие аллювиальные глины, которые являются более слабыми, могут потребовать больший размер анкера и большая глубина погружения.

Способность анкеров к выдергиванию может быть испытана в аналогичных состояние грунта перед установкой.

Строительные анкеры | Механические, винтовые, распорные анкеры

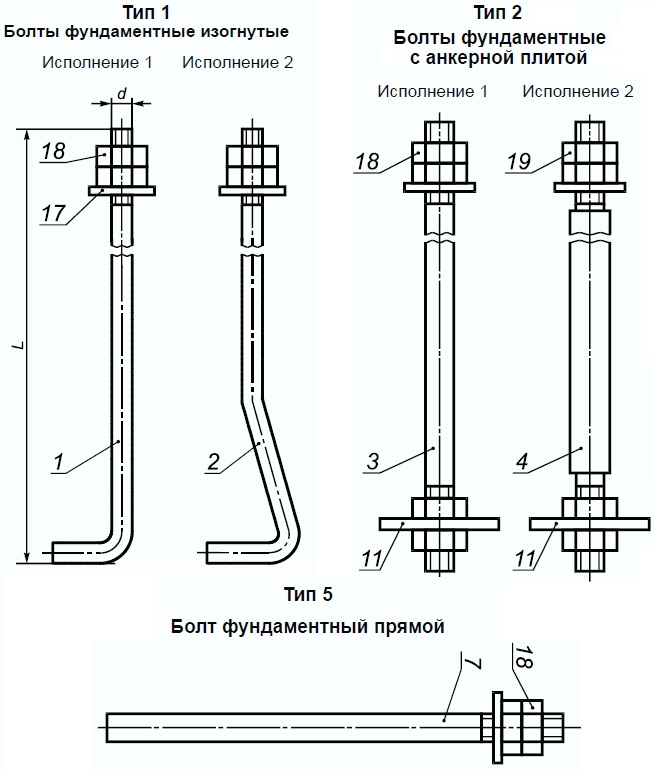

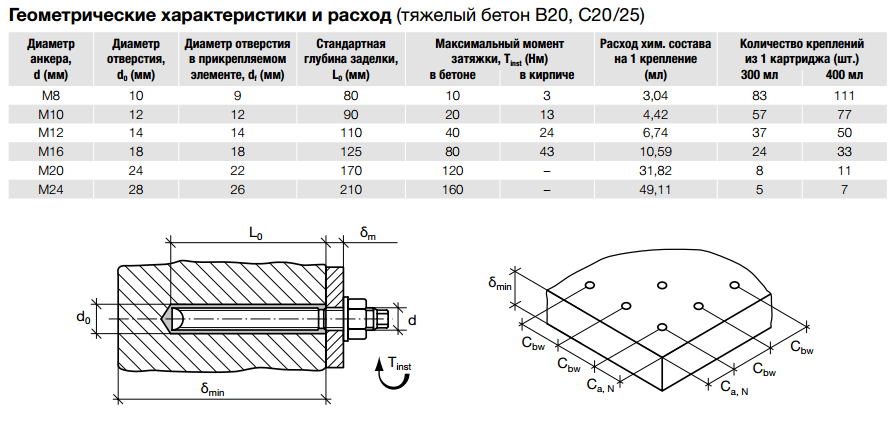

Анкерный болт — это крепеж, используемый для крепления объектов или конструкций к бетону. Существует множество типов анкерных болтов, конструкция которых в основном является собственностью компаний-производителей. Все они состоят из резьбового конца, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от стандартных зданий до плотин и атомных электростанций. Их также можно использовать для надежного крепления закладных плит к бетонному фундаменту при использовании с элементом из конструкционной стали.

Болты с защелкой

Болт с защелкой, также известный как анкер-бабочка, представляет собой застежку для подвешивания вещей на пустотелых стенах, таких как гипсокартон. Распорные болты имеют крылья, которые открываются внутри полой стены, упираясь в нее, чтобы надежно удерживать крепеж. Крылья намного больше, чем болт, к которому они прикреплены. Это распределяет вес закрепленного предмета по большей площади, увеличивая вес, который можно закрепить, по сравнению с обычным болтом.

Анкеры для полых стен

Анкер для полых стен представляет собой крепежный элемент с расширяемой втулкой, которая вставляется в отверстие, просверленное в стене. Кромка шире, чем отверстие, предотвращает его падение за стену. Затем во втулку ввинчивается крепежный винт, в результате чего анкер изгибается, расширяется, расширяется и захватывает внутреннюю часть гипсокартона. Анкеры для полых стен бывают разного диаметра и «длины захвата» для гипсокартона разной толщины и для поддержки разных нагрузок.

Клиновые анкеры

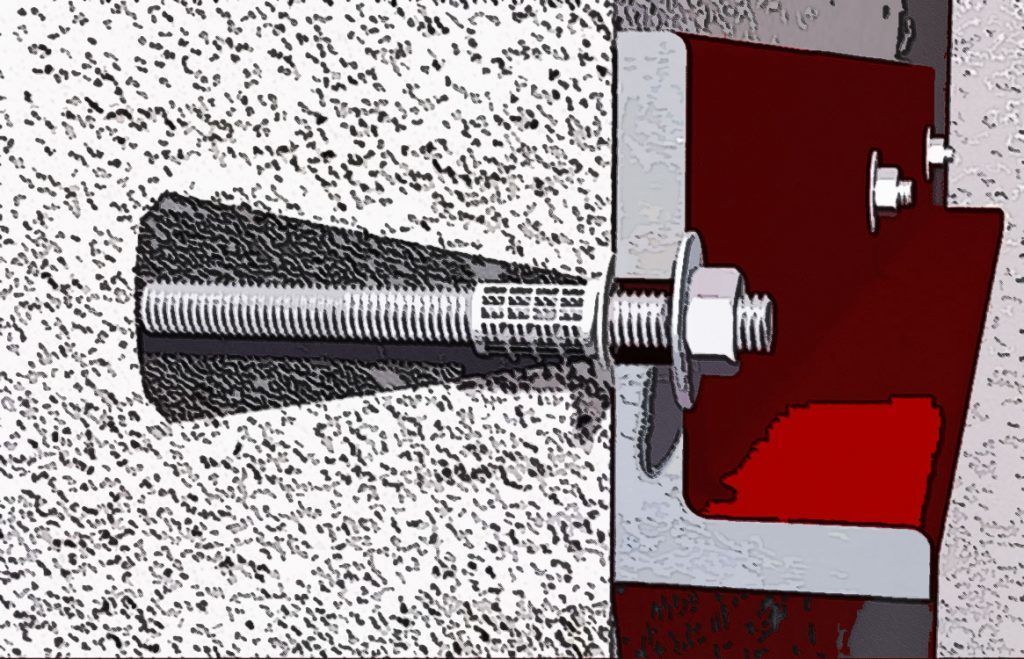

Клиновые анкеры, также известные как распорные болты и распорные анкеры, закрепляются за счет механического расклинивающего эффекта на конце крепежного элемента. Существует три основных типа клиновых анкеров: полнорезьбовые, частично резьбовые и полнотелые клиновые анкеры. Как показано на рисунке, затягивание болта приводит к тому, что клин прижимается к втулке. Это заклинивает конец болта и обеспечивает прочность. Многие производители предлагают вариации на эту тему, обычно в зависимости от состояния бетона и типа нагрузки. Если механический анкер выходит из строя, это обычно происходит в виде выдергивания бетонного клина, и по этой причине при правильном проектировании учитывается глубина заделки и гарантируется, что болты не расположены слишком близко друг к другу.

Пластиковые анкеры

Пластиковый анкер — это вставка, используемая для крепления шурупа к пористому или хрупкому материалу, который в противном случае не выдержит вес объекта, прикрепленного шурупом. Существует множество форм настенных дюбелей, но наиболее распространенным принципом является использование конической трубки из мягкого материала, например пластика. Он свободно вставляется в просверленное отверстие, затем в центре затягивается винт. Когда шуруп входит в дюбель, мягкий материал дюбеля расширяется и плотно прилегает к материалу стенки. Такие анкеры могут прикреплять один объект к другому в ситуациях, когда винты, гвозди, клей или другие простые крепления либо непрактичны, либо неэффективны. Различные типы имеют разный уровень прочности и могут использоваться на разных типах поверхностей.

Анкеры E-Z от ITW Buildex

Анкоры E-Z — это линейка самосверлящих анкеров для гипсокартона от ITW Buildex, которые позволяют подвешивать предметы весом до 100 фунтов. Линейка E-Z Ancor состоит из анкеров Twist-N-Lock™, изготовленных из армированной волокном смолы, цинковых анкеров Stud Solver® и болтов Toggle Lock™.

Анкер для полых стен KapToggle®

Анкеры KapToggle® могут быть установлены кем угодно за считанные секунды. KapToggle фиксируется на месте, позволяя устанавливать или снимать приспособления снова и снова без потери переключателя.
