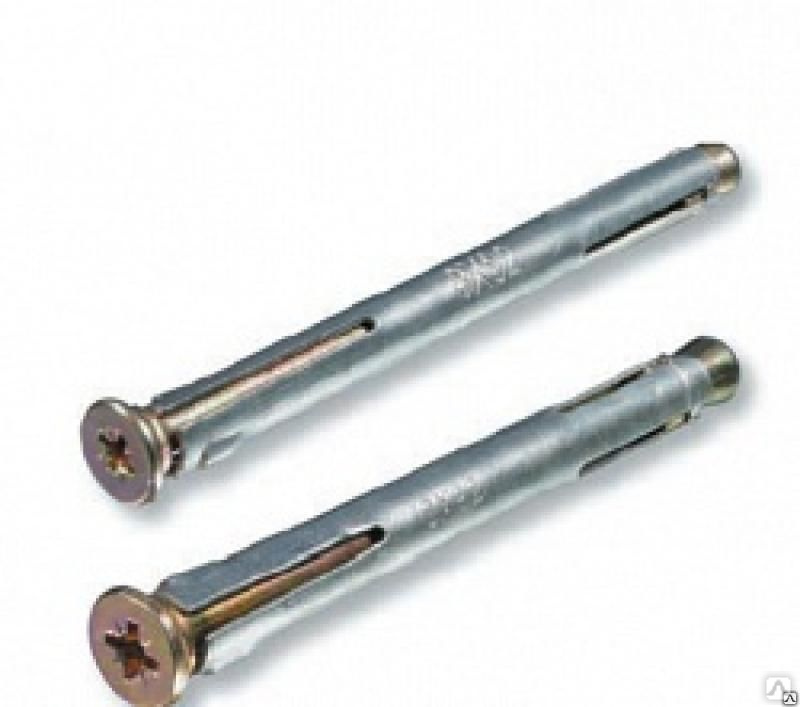

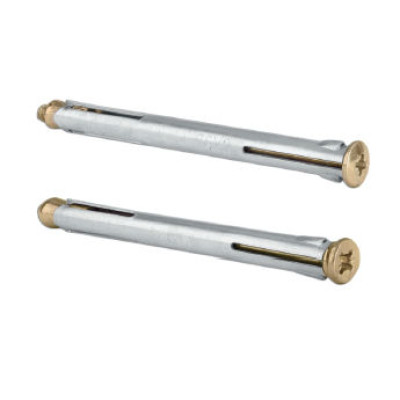

Рамный анкер — крепежное соединение для монтажа

Рамный анкер — относится к типу усиленного крепежного соединения и его выбирают для монтажа оконных рам и дверных коробок. Шпилька анкерного болта имеет потайную головку для эстетического вида соединения.

Для прочного и надежного соединения с разными материалами: кирпичом, камнем, бетоном и деревом стоит выбирать анкерный болт. Его усиленная конструкция, состоящая из стальной гильзы с лепестками и конуса, раздвигающего лепестки при закручивании болта обеспечивает максимально надежную фиксацию.

Чтобы анкер долго не был подвержен коррозии его обрабатывают цинком. Встречаются болты желтого и белого цвета. Они идентичны по свойствам и выбор стоит делать в зависимости от цвета материала, куда они будут установлены.

Как выбрать рамный анкер


По диаметру. Болт имеет метрическую резьбу и выпускаются в размерах от М6 до М12. Выбор стоит делать исходя из плотности материала.

По длине.

Чем массивней и толще будет конструкция, которая будет крепиться, тем длиннее нужен будет анкер. Чаще всего встречаются размеры от 50 до 100 мм.

По объему упаковки. В продаже можно найти наборы от 2 до 10 акров. Их стоит предпочесть при небольшом объеме работы — установке одного окна или дверной коробки. Для более масштабного проекта стоит выбрать набор от 30 до 60 штук.

Размер, мм 10х72 10х92 10х112 10х132 10х152 10х172 10х202
Диаметр втулки анкера D, мм 9,6 — 9,9
Диаметр винта D2, мм М6
Диаметр гайки D1, мм 9,7 — 9,9
Длина винта L, мм 88 108 128 148 168 198 218
Длина анкера L1, мм 72 92 112 132 152 182 202
Диаметр головки A, мм 12,85 — 13,20
Высота головки K, мм 3
Do, диаметр отверстия
под анкер
10
T, min глубина отверстия
при сквозном монтаже, мм
90 110 130 150 170 200 220
H, min глубина анкеровки, мм 30
G, max полезная длина, мм 42 52 82 102 122 152 172

Купить hрамный анкер

Похожие статьи по рамному анкеру

Какие анкера нужны для установки пластиковых окон?

Как рассчитать анкер

Нагрузки на анкерные крепления

Выбор типа анкера по базовому материалу

Анкер для монтажа пластиковых окон

что это такое? Виды анкерных болтов, вес анкерного крепления, грунтовый металлический анкер и другие модели. Как их крепить

Разновидности анкерных болтов

Классификация анкерных болтов, предлагаемых современными производителями, производятся по многим параметрам. Все они делятся на две категории:

  • с механической фиксацией;
  • применением химических клеевых наполнителей;
  • на виброзачеканке.

В первом случае надёжность крепления обеспечивается за счёт создания условий существенно увеличивающих силу трения. Во втором – к первоначальному эффекту (механическому креплению) добавляется крепление за счёт применения надёжных клеевых соединений. В этом случае используется эффект агдезии – способности клеящего состава проникать в поры материала, где помещена втулка. Для реализации крепления необходим тюбик с клеящим составом и специальный пистолет. Сначала в отверстие выдавливается клей. Затем забивают анкерный болт. Такие анкеры применяют для крепления конструкций в некоторых марках ячеистого бетона или в стенках, изготовленных из материала с пористой структурой.

Более подробно виды анкерных болтов классифицируются по следующим параметрам:

  • назначению и области применения;
  • форме конструктивного исполнения;
  • геометрическим размерам;
  • типу крепления;
  • форме головки;
  • материалу втулки.

Более подробно назначение и область применения приведена ниже.

По форме конструктивного исполнения различают следующие виды анкерных болтов:

  • конструкция с наконечников в форме крюка;
  • с закреплённым на наконечнике кольцом;
  • с закреплённой гайкой;
  • анкер шпильки.

Установленные крючья используются для последующего монтажа навесных конструкций. К готовым кольцам крепят изделия, у которых предусмотрена навесная система на канатах или тросах. Бывают анкерные болты с закреплённой гайкой. Это позволяет установить глубину вкручивания анкера. Последняя конструкция имеет крепление с обеих сторон. Они затягиваются гайкой. Чаще всего такие болты снабжены конусообразной рабочей частью втулки.

Применение такой конструкции позволяет выбрать наиболее оптимальное давление на стенки отверстия, то есть силу сцепления анкера и стены.

Анкер шпильки подразделяются на HAS и HST конструкции. Они позволяют работать в бетоне склонном к растрескиванию. С их помощью осуществляют сквозное крепление.

По типу крепления в стене или потолке анкеры подразделяются на две категории: распорные и клиновые. Наибольшее распространение получил первый тип. На практике применяют одно и двух распорные конструкции. Изделие второго типа снабжено двумя гильзами, что позволяет повысить сопротивляемость и улучшить надёжность крепления.

По форме головки анкерных болтов выполняются под ключ или под отвёртку. Во втором случае наиболее распространёнными являются нарезы под крестовую отвёртку.

В зависимости от типа крепления он подразделяются:

  • обычный анкерный болт;
  • болт с втулкой и гайкой;
  • цанговый болт распорного типа;
  • забивной анкерный болт.

Все эти конструкции работают по принципу расширения втулки в момент закручивания стержня болта. Самую сложную конструкцию втулки имеет цанговый болт. На её поверхности нанесены четыре разреза. Поэтому в момент вкручивания её конец принимает форму четырёх лепестков, что позволяет повысить надёжность установки. Забивной анкер имеет конусообразную втулку с внутренними прорезями. Во время забивания анкера в отверстие втулка сжимается, центральные надрезанные части расширяются.

Анкерные болты изготавливаются из стали или латуни. В соответствие со стандартами и строительными нормами и правилами сталь выбирается в зависимости от области применения и условий эксплуатации крепежа. В некоторых случаях применяют отдельные марки углеродистой стали, например ВСт3кп2, для условий низких температур используют низколегированную сталь марки 09Г2С-8 или их аналоги.

Конструкция

Под словом анкер подразумевается крепеж. Его предназначение заключается  в том, чтобы быть закрепленным в основе какой-либо конструкции. Он немного напоминает дюбель. Поэтому некоторые путают эти изделия.

По сути, это сложное изделие, которое способно выдержать значительный вес. У этого крепежа специфическая форма, благодаря которой будет обеспечиваться надежность монтажа.

В то время как дюбель выглядит значительно проще (можно сказать, почти примитивно) и подходит, в основном, для так называемых пористых материалов. Соответственно, он попросту не способен выдерживать значительный вес. При этом не разрушаясь.

Один из элементов забивного анкера – металлическая втулка. А еще одну можно обнаружить непосредственно на распорном элементе. Соответственно, третья деталь – распорный элемент.

Для их создания специалисты применяют очень прочный металл или же углеродистую сталь. Кроме того, поверхности подвергаются дополнительной обработке. Данная процедура необходима для того, чтобы защитить анкер от коррозии и к тому же увеличить срок его службы.

В них есть отверстие с внутренней резьбой (его форма конусовидна), а также прорезями (в основном продольной формы), которые были подвергнуты специальное обработке. Они необходимы для того, чтобы при ударе были сформированы т.н. распорные плечи.

Собственно, они и выдерживают всю нагрузку (в этом их задача).

Распорный элемент можно забить в корпус стандартным молотком. А при ударе конус разожмет в узкой части отверстия.

Самораскрывающиеся грунтовые анкера

Данные анкера применяются для крепления растяжек с использованием новых технологий. Пластины предназначены для принятия растягивающей нагрузки. Их погружают в грунт, используя ударный или вибрационный способ.

Рамный металлический анкер – назначение и использование

≡  1 марта 2017   ·  Рубрика: Дача

А А А

Рамные анкеры для установки окон давно переросли себя и активно применяются для крепления разных конструкций. Где еще можно удачно использовать рамные анкеры и как это осуществить, рассмотрим дальше.

Назначение рамных анкеров

Техвозможности выполнили рамный анкер очень популярным крепежом, имеющим широкую область применения. Начальная область использования заключалась в процессе установки рам для окон и рам для двери из разного материала к поверхности стены из блоков сделанных из бетона или обычного кирпича.

Сегодня же анкер стал фактически многофункциональным, потому подходит для крепежа даже брусков дерева ко различным основаниям. Например, в небольшой комнате можно устанавливать пол с помощью анкеров.

Дюбель-анкер: конструкция и свойства

При их применении стоит побеспокоиться про качество конструкции и ее технических свойствах, которые обуславливают невысокую нагрузку на конструкцию. Потому необходимо понимать, что тяжёлые предметы она выдерживать не сможет, а по максимуму возможный объем не выше 30 кг.

В корпусе крепежа пребывает железная втулка, которая при вкручивании в стенку заклинивается, не может провернуться, что и обеспечивает сцепление крепежа. Открывает эту втулку гайка, которая имеет конусоподобную форму.

Плюс ко всему на анкере есть шляпка, которую можно закрутить обыкновенной отверткой. Ее следует проворачивать до той степени, пока она целиком не спрячется в покрытии. Очень часто монтаж данных конструкций выполняется с помощью фигурной отвертки (крестика), которая дает возможность легко выполнять конструкции крепления даже в сложнодоступных углах.

Изобр. 231-3 Установка анкера-дюбеля для окна

Подбор металлического рамного анкера

При подборе элементов крепежа необходимо учитывать конкретные свойства и параметры.

Условие 1: материал для анкера

При подборе анкера необходимо смотреть на изделия, сделанные из стали оцинкованной, нержавеющей стали и латуни. Подчиняясь от того, какой планируется среда применения конструкции, подбирайте материал крепежа.

Латунные подходят для помещений в которых сухо и конструкций с несущественной нагрузкой. Очень часто подобные анкеры подбирают в вариантах, если они являются частью декоративной композиции или закамуфлировать крепления отсутствует возможность.

Стальные анкеры прочные, но применяются исключительно в сухой обстановке.

Нержавеющие крепления прочные, надежны и не ржавеют. Их можно применить в помещениях с высокой влагой.

Условие 2: форма и длина шпильки

В зависимости от задач, которые должна исполнять конструкция крепления, подбирайте длину шпильки (для тяжёлых конструкций подбирайте длинные модели). Также необходимо учитывать толщину стены. Чем больше она, тем длиннее должна быть шпилька.

Условие 3: свойства распорной втулки

Одним из самых важных инновационным параметром для всего крепежа являются собственно возможности втулки. В соответствии с требованиям ее толщина должна быть не менее 1 мм, так как в обратном случае о надежности крепления можно не вспоминать.

Условие 4: длина тела болта

К такому требованию имеется несколько параметров: небольшой размер — 8 (диаметр втулки) х 74 (длина шпильки) мм, а самый большой размер – 8 х 174 мм.

На видео в находящейся рядом вкладке вы можете увидеть установку оконной рамы с креплением анкеров.

Как правильно собрать анкерное крепление: инструменты

  1. Перфаратор и бур (окружностью 8 мм)
  2. Отвертка (крестиком и обычная)
  3. Молоток
  4. Крепежная шпилька

Инструкция по установке крепления

Воздействие 1: установка рамы в отверстие стены

Перед тем, как укреплять раму окна, необходимо правильно поровнять ее на распорках в отношении горизонтальности и вертикальности. Для этого примените специализированные подкладки для рамы и древесные клинышки. Их забиваете молотком под раму таким образом, чтобы она устойчиво стала в проем. Что бы проверить ровности используйте пузырьковый уровень и легкими постукиваниями молотка ликвидируйте все неровности в необходимую сторону.

Воздействие 2: разметка расположения крепежа

Данный этап включает разметку мест для размещения болтов для крепежа после фиксирования рамы клиньями. Для окна средних размеров можете расставить всего 4-ре точки, и проем окна будет закреплен прочно. Естественно, что для большой рамы понадобится больше болтов и мест крепления. Есть стандарт, по которой крепеж должен пребывать в 30 см от угла блока окна снизу и сверху. Что же касается «потая», то, очень часто, он уже имеется в наличии, но если нет, его можно очень просто сделать собственными силами, воспользовавшись обыкновенным сверлом.

Воздействие 3: установка крепежа болтами

Следующие действия делаются со сверлом, которым нужно высверлить раму (древесную) насквозь таким образом, чтобы углубиться на пару мм в бетон. Потом в каждое отверстие помещаете анкеры и закручиваете их крестовой отверткой. Воздействие крепежа выполняется так: с одной стороны тормозящим и закрепляющим компонентом считается гайка конусообразной формы, а с иной – шляпка болта. По окончании установки рамы окна, когда анкера подкручены, все щели, появившиеся от работы сверла, заполните пеной для монтажа или силиконом.

Успехов в ремонте и нужно быть аккуратными!
Установка блока окна

Установка анкеров

https://www.youtube.com/watch?v=0DZhJQSHCZ8
youtube.com/v/0DZhJQSHCZ8?version=3&theme=dark&feature=player_embedded» type=»application/x-shockwave-flash» allowfullscreen=»true» allowscriptaccess=»always» wmode=»transparent»>

Похожие посты

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

  • кирпич;
  • бетон;
  • камень;
  • древесина;
  • природный камень и др.

Анкерный болт состоит из таких элементов:

  • внутренний болт;
  • гайка;
  • корпус;
  • пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров
  1. Выдерживает большие нагрузки.
  2. Легкий и простой монтаж.
  3. Сокращает время монтажа, снижает трудоемкость процесса.
  4. Достаточно долговечное крепление.
Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

  • водонагреватель;
  • спортивная стенка;
  • спутниковая тарелка;
  • настенный котел;
  • настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

  • крепление тяжелых элементов;
  • соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта
  1. Определение положения анкера; разметка.
  2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
  3. Очистка отверстия от пыли.
  4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
  5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

  • 8×6×60 или 8/6×60;
  • 12×10×100 или 12/10×100;
  • 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

  • первая цифра – внешний диаметр анкера, мм;
  • вторая цифра – диаметр внутреннего болта, мм;
  • третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

  • HA – анкер с кольцом;
  • HG – анкер с крюком;
  • HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Вид анкерного болта

Особенности крепления, преимущества, недостатки

Область применения

1. Клиновой анкер (анкер-шпилька)

Особенность: универсальный крепеж.

Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается.

Для наружных работ в промышленном строительстве.

2. Винтовые анкеры

Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт.То же

3. Складной пружинный анкер со шпилькой

Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера.Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам.

4. Рамный анкер

Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги.

Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания.

Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня.

5. Анкер с подрезкой

Принцип действия тот же что и у клинового анкерного болтаДля крепления в твёрдых основаниях: бетон, камень.

6. Забивной анкер-клин

Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента.

Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку).

Для крепления в плотных основаниях.

7. Анкер-гильза (болт с гильзой)

Принцип действия: при закручивании болта происходит разжимание гильзы.Для крепления в жесткие полнотелые основания.

8. Анкер-крюк или анкер с кольцом

Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°.

Принцип действия: рамный и клиновый зажим.

Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона

9. Анкер со сменной пружиной

Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания.

Может быть с крюком или кольцом.

Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера.

10. Распорный анкер

Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается.

Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение.

Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня.

11. Закладной анкер

Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать.Анкер рассчитан на высокие нагрузки.
Общие характеристики механических анкерных болтов
  1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):
  1. Возможный диаметр стержня анкера – 6…20 мм.
  2. Стандартная длина стержней – 45…220 мм.
  3. Вес16…100 гр.
  4. Вырывающая сила в бетоне — 10,5…18,3 кН.
  5. Допустимый изгибающий момент — 5,2…25,7 Н´м.
  6. Максимальный крутящийся момент 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

  • конструктивные или типовые;
  • расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

Анкер рамный металлический

МЕТАЛЛИЧЕСКИЙ ВТУЛОЧНЫЙ АНКЕР ДЛЯ ОКОННЫХ И ДВЕРНЫХ РАМ
Предназначен для крепления деревянных, металлических рам и деревянных коробок без прижима к бетонному основанию, строительному камню, полнотелому и пустотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ 3 и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его про­исходит сначала в бетонном основании, затем в прикрепляемом материале.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


DD2D1LL1АК
Обознач-едиаметр анкера, ммдиаметр винта, ммдиаметр гайки, ммдлина винта, ммдлина анкера, ммдиаметр головки, ммвысота головки, ммвес 1000 штук, кг
10×729,60-9,90Мб9,70-9,9088,072,012,85-13,203,0035,30
10×929,60-9,90Мб9,70-9,90108,092,012,85-13,203,0044,30
10×1129,60-9,90Мб9,70-9,90128,0112,012,85-13,203,0052,80
10×1329,60-9,90Мб9,70-9,90148,0132,012,85-13,203,0059,00
10×1529,60-9,90Мб9,70-9,90168,0152,012,85-13,203,0066,20
10×1829,60-9,90Мб9,70-9,90198,0182,012,85-13,203,0077,10
10×2029,60-9,90Мб9,70-9,90218,0202,012,85-13,203,0083,80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


D0тнGкН кН кН кН
Обознач-едиаметр сверла, мммин.глубина отверстия при сквозном монтаже,мммин. глубина анкеровки, мммакс. полезная дпина, мммин. вырывающая сила, бетон В25мин. вырывающая сила, кирпичмин. вырывающая сила, легкий бетонмин. срезающая сила, Бетон В25
10×7210,0090,030,042,05,505,101,904,90
10×9210,00110,030,062,05,505,101,904,90
10×11210,00130,030,082,05,505,101,904,90
10×13210,00150,030,0102,05,505,101,904,90
10×15210,00170,030,0122,05,505,101,904,90
10×18210,00200,030,0152,05,505,101,904,90
10×20210,00220,030,0172,05,505,101,904,90

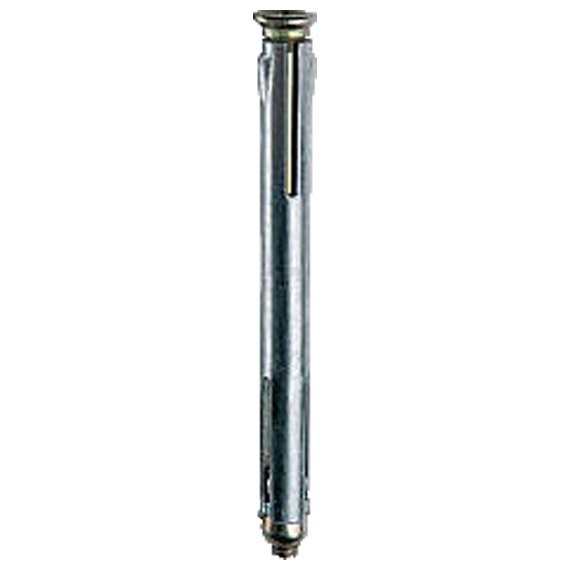

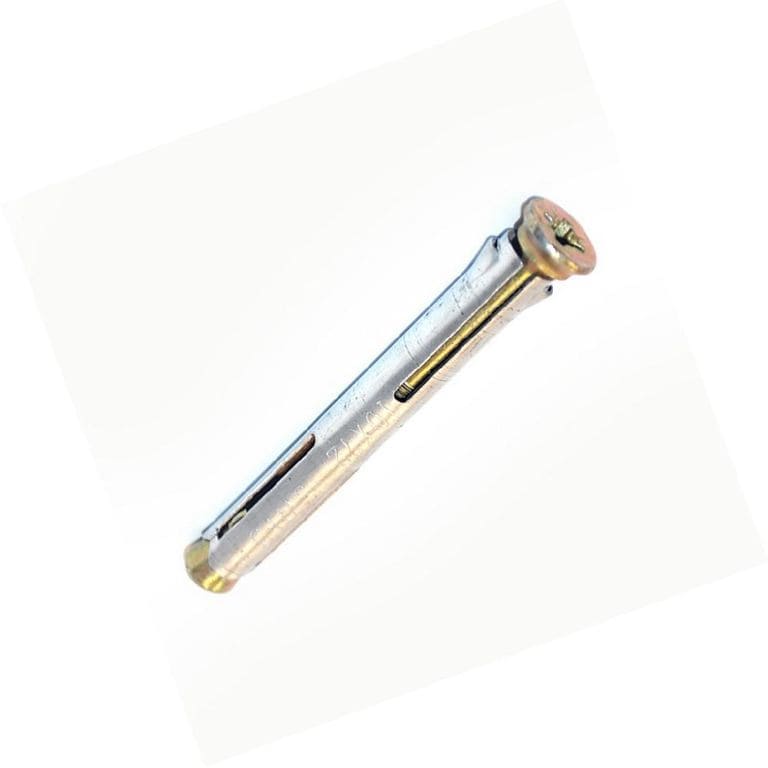

Металлический рамный анкер

Обозначение

D, мм

8х72 7,6-7,9
8х92 7,6-7,9
8х112 7,6-7,9
8х132 7,6-7,9
8х152 7,6-7,9
8х172 7,6-7,9
10х52 9,60-9,90

D2, мм

8х72 М4
8х92 М4
8х112 М4
8х132 М4
8х152 М4
8х172 М4
10х52 М6

D1, мм

8х72 7,6-7,9
8х92 7,6-7,9
8х112 7,6-7,9
8х132 7,6-7,9
8х152 7,6-7,9
8х172 7,6-7,9
10х52 9,70-9,90

L, мм

8х72 88
8х92 108
8х112 128
8х132 148
8х152 168
8х172 188
10х52 68

L1, мм

8х72 72
8х92 92
8х112 112
8х132 132
8х152 152
8х172 172
10х52 52

A, мм

8х72 12,85-13,20
8х92 12,85-13,20
8х112 12,85-13,20
8х132 12,85-13,20
8х152 12,85-13,20
8х172 12,85-13,20
10х52 12,85-13,20

K, мм

8х72 3
8х92 3
8х112 3
8х132 3
8х152 3
8х172 3
10х52 3

Номинальнй вес 1000 шт., кг

8х72 19,9
8х92 20,5
8х112 29,2
8х132 34,2
8х152 40,3
8х172 45,2
10х52 22,5

Do, диаметр отверстия под анкер

8х72 8
8х92 8
8х112 8
8х132 8
8х152 8
8х172 8
10х52 10

T, мин. глубина отверстия при сквозном монтаже, мм

8х72 90
8х92 110
8х112 130
8х132 150
8х152 170
8х172 190
10х52 70

H, мин. глубина анкеровки, мм

8х72 30
8х92 30
8х112 30
8х132 30
8х152 30
8х172 30
10х52 30

G, макс. полезная длинна, мм

8х72 42
8х92 62
8х112 82
8х132 102
8х152 122
8х172 142
10х52 22

Мин. вырывающая сила, Кн (бетон В25)

8х72 3,5
8х92 3,5
8х112 3,5
8х132 3,5
8х152 3,5
8х172 3,5
10х52 5,5

Мин. вырывающая сила, Кн (кирпич)

8х72
8х92
8х112
8х132
8х152
8х172
10х52 5,1

Мин. вырывающая сила, Кн (легкий бетон)

8х72
8х92
8х112
8х132
8х152
8х172
10х52 1,9

Мин. вырывающая сила, Кн (бетон В25)

8х72
8х92
8х112
8х132
8х152
8х172
10х52 4,9

Обозначение

D, мм

10х72 9,60-9,90
10х92 9,60-9,90
10х112 9,60-9,90
10х132 9,60-9,90
10х152 9,60-9,90
10х182 9,60-9,90
10х202 9,60-9,90

D2, мм

10х72 М6
10х92 М6
10х112 М6
10х132 М6
10х152 М6
10х182 М6
10х202 М6

D1, мм

10х72 9,70-9,90
10х92 9,70-9,90
10х112 9,70-9,90
10х132 9,70-9,90
10х152 9,70-9,90
10х182 9,70-9,90
10х202 9,70-9,90

L, мм

10х72 88
10х92 108
10х112 128
10х132 148
10х152 168
10х182 198
10х202 218

L1, мм

10х72 72
10х92 92
10х112 112
10х132 132
10х152 152
10х182 182
10х202 202

A, мм

10х72 12,85-13,2
10х92 12,85-13,2
10х112 12,85-13,2
10х132 12,85-13,2
10х152 12,85-13,2
10х182 12,85-13,2
10х202 12,85-13,2

K, мм

10х72 3
10х92 3
10х112 3
10х132 3
10х152 3
10х182 3
10х202 3

Номинальнй вес 1000 шт., кг

10х72 33,5
10х92 40,7
10х112 46,6
10х132 54,4
10х152 62,7
10х182 71,2
10х202 80,4

Do, диаметр отверстия под анкер

10х72 10
10х92 10
10х112 10
10х132 10
10х152 10
10х182 10
10х202 10

T, мин. глубина отверстия при сквозном монтаже, мм

10х72 90
10х92 110
10х112 130
10х132 150
10х152 170
10х182 200
10х202 220

H, мин. глубина анкеровки, мм

10х72 30
10х92 30
10х112 30
10х132 30
10х152 30
10х182 30
10х202 30

G, макс. полезная длинна, мм

10х72 42
10х92 62
10х112 82
10х132 102
10х152 122
10х182 152
10х202 172

Мин. вырывающая сила, Кн (бетон В25)

10х72 5,5
10х92 5,5
10х112 5,5
10х132 5,5
10х152 5,5
10х182 5,5
10х202 5,5

Мин. вырывающая сила, Кн (кирпич)

10х72 5,1
10х92 5,1
10х112 5,1
10х132 5,1
10х152 5,1
10х182 5,1
10х202 5,1

Мин. вырывающая сила, Кн (легкий бетон)

10х72 1,9
10х92 1,9
10х112 1,9
10х132 1,9
10х152 1,9
10х182 1,9
10х202 1,9

Мин. срезающая сила, Кн (бетон В25)

10х72 4,9
10х92 4,9
10х112 4,9
10х132 4,9
10х152 4,9
10х182 4,9
10х202 4,9

якорь рамы — определение — английский

Примеры предложений с «якорем рамы», память переводов

tmClassFrame якоря и крепления для дверных и оконных рам например, анкерные рамы и т. д. tmClass Товары из обычного металла, не включенные в другие классы, за исключением механических крепежных элементов, винтов, болтов, гаек, анкеров рам, дюбелей и дюбелей. Патенты-wipo Для любой конкретной рамы оценка движения определяется по векторам движения непосредственно из рама привязки рамы к рассматриваемой раме.Обычное сканирование Ваш браузер не поддерживает фреймы или в настоящее время настроен без привязки, поэтому фреймы не закреплены и не отображаются. TmClass Соединительные устройства, шарниры, шаровые шарниры, соединения, винты, планки, болты, замки, гайки, заклепки, гвозди, зажимы, штифты, хомуты, втулки, зажимы, концы стержней, вилки, анкеры, дюбели, крепления рамы, крепления молотков, анкеры рамы, фиксирующие анкеры WikiMatrix Вместо параметра M можно использовать максимальное количество B-рамок между двумя последовательными анкерными рамами.Общий crawlThis состоит из механизма различных объемов, которые прикреплены друг к другу с помощью рамки с осью вращения, которая в своей очереди, прикреплен к опорной раме, закрепленной на сердечный клапан structure.patents-wipoA с первым анкерной рамой (102) и крышка (104) на первый кадр якоря для однонаправленного потока жидкости через valve.patents-wipoIn конкретного варианта осуществления, минимально инвазивная хирургическая процедура выполняется смежно позвоночник, с опорным кадром, прикрепленным к тазовой кости, и более конкретно в подвздошной области тазовой кости.Patents-wipo Пространственная рама закреплена на основании. patents-wipo Регулирующее устройство (20), обеспечивающее относительное перемещение между дверьми (7) и анкерной рамой (5), расположено между дверью (7) и анкерной рамой (5) , особенно между поворотным устройством (20) и анкерной рамой (5) .patents-wipo Ортопедические стабилизирующие подмости включают в себя первую закрепляемую раму (12) и вторую закрепляемую раму (32), которые съемно прикрепляются к операционному столу и соединяются с возможностью регулировки. одной или несколькими поперечинами (52).Патенты-wipo Они входят в зацепление с рамой, посредством чего вес игрока фиксирует рамку и направляющее кольцо поворота в нужном положении. Описаны методы и устройство для интерполяции кадра цифрового изображения, расположенного между первым опорным кадром и вторым целевым кадром. wipo Это крепление панельных рам к отдельным анкерным каркасам дает положительный эффект, сводя к минимуму повреждение стеновой системы и сопутствующие риски падения мусора во время землетрясения. tmClassGoods (не включенные в другие классы) из дерева, пробки, тростника, тростника, плетения, рога , кость, слоновая кость, китовый ус, панцирь, янтарь, перламутр, пенка и заменители всех этих материалов или пластмассы, кроме механических крепежных элементов, винтов, болтов, гаек, анкеров рам, дюбелей и дюбелей, патенты-wipo В варианте осуществления рама надежно прикреплена к цели, что позволяет рассеивать взрывную силу через структуру цели.tmClassКрепежные устройства, крепежные детали, соединители, стопорные и фиксирующие устройства, заглушки, соединительные устройства, шарниры, шаровые опоры, соединения, винты, планки, болты, замки, гайки, заклепки, гвозди, зажимы, штифты, хомуты, втулки, зажимы, концы стержней, вилки, анкеры, дюбели, фиксаторы рамы, фиксаторы молота, анкеры рамы, фиксирующие анкеры-спатенты-wipo Удлиненное тело (10) включает проксимальную раму (12), имеющую проксимальный анкер (16) и дистальную раму (14 ), имеющая дистальный якорь (18) .patents-wipoIn другого конкретного варианта осуществления, минимально инвазивная хирургическая процедура выполняется смежно тазобедренный сустав, с первым опорным кадром, прикрепленным к тазовой кости, а более конкретно к подвздошной области тазовой кости , и со второй опорной рамой, прикрепленной к бедренной кости.Такие гироскопы могут включать в себя центральный якорь, сенсорную раму, расположенную вокруг центрального якоря, множество сенсорных лучей, сконфигурированных для соединения сенсорной рамы с центральным якорем, и приводную раму, расположенную вокруг сенсорной рамы и соединенную с ней.

Показаны страницы 1. Найдено 415 предложения с фразой frame anchor.Найдено за 9 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 1 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

анкерная рама — это … Что такое анкерная рама?

  • Frame Technology (разработка программного обеспечения) — Frame Technology не зависит от языка, от модели к кодовой системе, которая производит заказное программное обеспечение [Здесь подчеркивается программное обеспечение; но при наличии соответствующих рамок FT может собирать любые документы: технические руководства и руководства для конечных пользователей, модели UML,…… Wikipedia

  • анкер — [1] Точка крепления на раме или цельном кузове транспортного средства неструктурного, но подверженного нагрузке компонента, такого как сиденье или ремень безопасности.[2] Стационарная часть ведущего / ведомого барабанного тормоза, на которую едут пятки тормозных колодок. См. Также ремень…… Словарь автомобильных терминов

  • якорь — an · chor aŋ kər vt, an · chored; an · chor · ing k (ə) riŋ для психологического отношения к точке или системе отсчета (как к человеку, ситуации, объекту или концептуальной схеме) * * * an · chor (angґkər) средство, с помощью которого что-то держится…… Медицинский словарь

  • Инерциальная система отсчета — В физике инерциальная система отсчета — это система отсчета, которая принадлежит набору систем отсчета, в которых законы физики сохраняются в той же самой простой форме.Согласно первому постулату специальной теории относительности, все физические законы принимают свое…… Wikipedia

  • ZGMF-X12 Gundam Astray Out Frame — Эта статья посвящена вымышленному оружию из космической эры метасерий аниме Gundam. ZGMF X12 Astray Out Frame — уникальный мобильный костюм, изготовленный на заказ техническим специалистом Junk Guild и MBF P02 Astray Пилот Red Frame Лоу Геле, используя…… Википедию

  • перетащите якорь — перетащите перетаскивание, n.[См. {Drag}, v. T., И ср. {Dray} телегу, и 1-й {Dredge}.] 1. Акт перетаскивания; все, что тянут. [1913 Webster] 2. Сеть или устройство, которое нужно протянуть по дну под водой, как при ловле рыбы в поисках…… The Collaborative International Dictionary of English

  • плавающий якорь — Drag Drag, n. [См. {Drag}, v. T., И ср. {Dray} телегу, и 1-й {Dredge}.] 1. Акт перетаскивания; все, что тащат. [1913 Webster] 2. Сеть или устройство, которое нужно протянуть по дну под водой, как при ловле рыбы в поисках…… The Collaborative International Dictionary of English

  • морской якорь — Drag Drag, n.[См. {Drag}, v. T., И ср. {Dray} телегу, и 1-й {Dredge}.] 1. Акт перетаскивания; все, что тащат. [1913 Webster] 2. Сеть или устройство, которое нужно протянуть по дну под водой, как при ловле рыбы в поисках…… The Collaborative International Dictionary of English

  • Основа основы — Основа основы, n. [В КАЧЕСТВЕ. износ; сродни Исель. варп литье, метание, св. варп — тяга сети, Дэн. варп буксирный трос, ОНГ. warf warp, G. werft. См. {Warp}, v.] [1913 Webster] 1.(Ткачество) Нити, которые вытягиваются в ткацком станке в продольном направлении, и… Международный английский словарь-переводчик

  • Каркас сетки для основы — Warp Warp, n. [В КАЧЕСТВЕ. износ; сродни Исель. варп литье, метание, св. варп — тяга сети, Дэн. варп буксирный трос, ОНГ. warf warp, G. werft. См. {Warp}, v.] [1913 Webster] 1. (Ткачество) Нити, которые вытягиваются в ткацком станке в продольном направлении, и… Международный словарь английского языка,

  • морской якорь — н.большая, покрытая брезентом рама, обычно коническая, выпускаемая с корабля в качестве сопротивления или поплавка, чтобы уменьшить дрейф или удерживать корабль в движении по ветру… Словарь английского мира

  • Как создать анкерную диаграмму, которую студенты действительно будут использовать

    В этом посте будет показано, как создать анкерную диаграмму, которую ваши ученики будут постоянно использовать до тех пор, пока они не овладеют любой целью обучения, на которую нацелена диаграмма.

    Якорные диаграммы — это созданные учеником / учителем наглядные пособия размером с плакат, которые выделяют важное содержание урока или конкретной единицы обучения.

    Обычно размещенные на хорошо заметных и доступных местах, они служат для учащихся (и учителей) наглядными ориентирами для использования во время преподавания и обучения.

    7 простых шагов для создания эффективной диаграммы привязок…

    1. Выберите цель обучения.
    2. Соберите соответствующие материалы.
    3. Сделайте небольшое исследование для вдохновения.
    4. Создайте контур или рамку.
    5. Сотрудничайте со студентами для ввода информации.
    6. Добавьте немного Pizzazz.
    7. Стратегическое размещение завершенной диаграммы привязки.

    Связано: Мы составили колоссальный список увлекательных стратегий обучения для учеников начальной школы. Вы обязательно захотите добавить эту страницу в закладки!

    Как создать диаграмму привязки

    1. Выберите цель обучения.

    Первый шаг в создании диаграммы привязки — это подумать о ваших целях обучения, стандартах преподавания и / или общих идеях урока.

    Что именно вы хотите, чтобы студенты освоили?

    В начале учебного года у вас могут быть якорные таблицы о процедурах и правилах в классе. Эти навыки и концепции вы, скорее всего, будете держать в курсе в течение всего года.

    Академическое содержание немного отличается.

    Поскольку диаграммы привязки — это инструменты, используемые для напоминания учащимся об основном содержании, создавайте диаграммы только для тех концепций / навыков, которым вы уже научили и для которых учащимся требуется дополнительная поддержка.

    После того, как вы определились с целью обучения, вы готовы к следующему шагу.

    2. Соберите соответствующие материалы.

    Второй шаг — собрать все необходимое.

    Держите под рукой следующие материалы…

    • Белая бумага для якорных диаграмм (с линиями или без)
    • Нюансы и концы, такие как линейка, ножницы, стикеры и карандаш

    3. Проведите Маленькие исследования для вдохновения.

    Не нужно изобретать велосипед.

    Найдите в Pinterest идеи для дизайна якорных диаграмм.

    Также загляните в классные комнаты своих коллег, чтобы увидеть, какие диаграммы у них есть.

    4. Создайте контур или рамку.

    Хотя вполне нормально начинать диаграмму привязки с чистого листа, простой план или рамка добавляют содержательный контекст к цели урока.

    Если, например, якорная диаграмма будет ориентирована на учащихся, знающих характеристики планет…

    Затем имейте изображения планет, которые уже есть на карте, а затем просто сосредоточьтесь на добавлении информации о характеристиках планет с учащимися.

    Простая рамка или контур экономят время и добавляют контекст.

    Также включите большой четкий заголовок в верхней части диаграммы.

    5. Создайте диаграммы привязки с учениками.

    Вот где происходит волшебство.

    Якорные диаграммы предназначены для преподавания и обучения, которые помогают учащимся усвоить концепции обучения, поэтому включайте диаграммы в свой урок, будь то начало, середина или конец.

    Студенты, принимающие активное участие в процессе создания, чрезвычайно важны для их учебного процесса.

    Попросите их подумать и провести мозговой штурм, пока вы записываете их ответы, направляя их и добавляя свои «предложения» для диаграммы здесь и там.

    6. Добавьте немного Pizzazz.

    А теперь добавьте немного пиццы.

    Перед тем, как повесить анкерную карту на стену, оживите ее, чтобы придать ей немного изящества.

    Не переусердствуйте — слишком много цветов сбивают с толку некоторых детей.

    Добавьте ровно столько цвета, чтобы диаграмма «выделялась», и не забудьте оставить приличное количество белого пространства.

    Задайте себе вопрос… «Является ли информация ясной, актуальной и легкой для понимания учащимися?»

    7. Стратегическое размещение заполненной анкерной диаграммы.

    После создания диаграммы положите ее на видное место, где учащиеся могут обращаться к ней при необходимости.

    И рассмотрите возможность размещения ваших якорных диаграмм на стене по тематическим областям.

    Такая стратегическая организация сводит к минимуму количество времени, которое студенты тратят на поиск нужной им таблицы.

    Держите диаграммы в сети, пока каждый студент не усвоит концепцию, и напоминайте студентам почаще обращаться к ним по мере необходимости.

    Если вы начнете использовать диаграммы привязки с первой недели учебы и обсудите со студентами ожидания от их использования, они в конечном итоге будут использовать их без особых усилий .

    Согласованность — ключ к успеху.

    Если через несколько недель или месяцев у вас все еще есть один или два студента, которым сложно усвоить концепцию, сделайте снимок диаграммы привязки, распечатайте ее и поместите распечатку в записную книжку студентов для справки.

    Советы и приемы якорной диаграммы s

    • Делайте ваши диаграммы простыми. Они предназначены в первую очередь для студентов. За этим стоит «привлекательность».
    • Не перерабатывайте одни и те же диаграммы из года в год. Таблицы, которые вы используете каждый год, должны зависеть от потребностей вашего класса. Если ваш класс силен в определенной концепции, у вас может не быть таблицы для этого навыка. Помните, что диаграммы привязки предназначены для закрепления необходимых навыков .
    • После того, как учащиеся усвоили концепцию, снимите якорную диаграмму, но не выбрасывайте ее. Используйте его как центральное мероприятие или держите их все в специально отведенном месте, чтобы студенты могли использовать их для специальных проектов или мероприятий.
    • Якорные диаграммы обычно имеют размер бумаги для диаграмм, но это не обязательно. В зависимости от темы вполне подойдет поллист.
    • Если вы преподаете в начальной школе, разложите на стене таблицы по предметам.Если вы преподаете средний или средний класс, классифицируйте их по единицам или концепциям.
    • Используйте якорные диаграммы во время мини-уроков, практических занятий или неформальных оценок .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
