Стяжка для Тёплого Пола | Толщина и Состав Раствора

В системах панельного (напольного) отопления стяжка пола имеет важное значение, так как является основным теплораспределяющим элементом. И одновременно стяжка для теплого пола, независимо от применяемого источника отопления (водяной или электрический), должна выдерживать механические и термические нагрузки, возникающие в процессе эксплуатации системы отопления.
В данной статье мы рассмотрим следующие вопросы:

• Виды теплого пола
• Устройство стяжки теплого пола
• Заливка стяжкой теплого пола
• Распространенные ошибки при заливке стяжки
• Требования к стяжке пола

Виды теплого пола

Для обогрева помещений, в зависимости от назначения, применяются следующие виды теплого пола:

1. Водяной теплый пол. Источником нагрева служат трубы теплого пола, через которые проходит теплоноситель (обычно вода или подготовленный раствор на основе гликоля) с определенной температурой. Такой метод позволяет делать напольное отопление в помещениях любого типа (жилые, влажные, промышленные, открытые площадки) и позволяет использовать энергоресурсы с максимальной эффективностью. Такой теплый пол требует правильного просчета технических параметров и грамотного подбора материалов.
2. Электрический теплый пол с применением нагревательного кабеля. В данном случае греющим элементом служит электрический нагревательный кабель, проложенный в стяжке пола. Применяется для помещений различного типа и открытых площадок. Перед монтажом просчитываются теплопотери, и подбирается кабель необходимой мощности. Так как кабель имеет меньший диаметр чем трубы, применяемые в водяном отоплении, толщина стяжки будет меньше.
3. Электрический пол с нагревательными матами. В электрических матах нагревательным элементом также является кабель. Отличие в том, что он имеет значительно меньший диаметр, и фиксировано размещается на полимерной сетке. Благодаря такой конфигурации электрические маты для теплого пола имеют толщину всего 3-4 мм, поэтому достаточно нанести цементный клеевой раствор небольшой толщины и в данном случае заливка теплого пола не требуется. Такой вид обогрева применим для различных помещений, однако мощность матов меньше, и в основном они применяются как дополнительное отопление. Например, подогрев пола для комфорта, а основным источником служат радиаторы отопления.
4. Пленочный теплый пол. Это новый вид напольного обогрева. Это специальная тонкая пленка, в которой нагревателем выступает углеродный элемент. При подключении электрического напряжения происходит инфракрасное излучение, нагревающее непосредственно напольное покрытие. Такой теплый пол не требует какой-либо стяжки, но из-за специфики подключения ограничен в применении. В основном применяется под линолеум или ламинат, под плитку такой нагреватель не положишь, так как плитку необходимо клеить, а во влажных помещениях применение такого типа запрещено ввиду открытости электрических соединений.

Устройство стяжки теплого пола

Какой бы вид теплого пола мы не выбрали, водяной или электрический с применением нагревательных кабелей (исключение составляют электрические маты или пленочный теплый пол), конструкция напольного отопления будет одинаковой.

В практике применяется два вида монтажа стяжки пола – это «мокрый» и «сухой»:

Мокрый способ. При таком виде стяжки применяется цементно-песчаный раствор или специальные готовые смеси на основе цемента (обычно для жилых помещений). А также бетон, если необходимо сделать стяжку на промышленных объектах.

Сухой метод. В данном случае греющие элементы покрываются специальным наполнителем (кварцевый песок, например), сверху укладываются и крепятся гипсоволокнистые листы, на которые потом укладывается напольное покрытие.

Какая лучше стяжка – мокрая или сухая, однозначного ответа дать нельзя. Чаще всего применяется «мокрый» метод («сухой» обычно используется на деревянных перекрытиях для уменьшения нагрузки, деревянные балки могут не выдержать общий вес бетонной стяжки).

И в данной статье мы рассматриваем устройство теплого пола в случае выполнения мокрым методом, при котором нагревательные элементы размещены внутри «плавающей» (так как стяжка пола не фиксируется другими элементами строительных конструкций) монолитной цементно-песчаной плиты.

Первоначально делается черновая стяжка. Необходимость ее заключается в том, чтобы основательно выровнять первоначальную поверхность, так как неровности и дефекты могут вызвать некорректную работу отопительной системы. Например, в трубопроводах при водяном отоплении может происходить «завоздушивание» системы, что негативно отражается на гидравлических характеристиках системы – контур будет плохо прогреваться или вообще не производить нагрева. А в электрических теплых пола – это может привести к залому или полному повреждению кабеля.

Далее производиться монтаж гидроизоляции и теплоизоляции. Гидроизоляция необходима для того, чтобы устранить появление конденсата между теплоизоляционным слоем и черновым покрытием. До монтажа теплоизоляционных плит необходимо сделать деформационные швы по периметру помещений вдоль стен, вдоль отдельно расположенных строительных конструкций и между проемами дверей. Деформационные швы необходимы для компенсации теплового линейного расширения греющей плиты, возникающего в процессе эксплуатации теплого пола.

Следующий этап – производиться монтаж теплоизоляционных матов. На рынке представлен широкий выбор теплоизоляции, главное условие при выборе состоит в том, чтобы плотность материала (вспененного или экструдированного полистирола) составляла минимум 25 кг/м3, так как теплоизоляционный слой должен выдержать нагрузки вышерасположенной греющей цементной плиты. Теплоизоляция позволяет значительно сократить теплопотери вниз, равномерно перенаправляя тепловой поток от нагревательных элементов по всей площади греющей плиты.

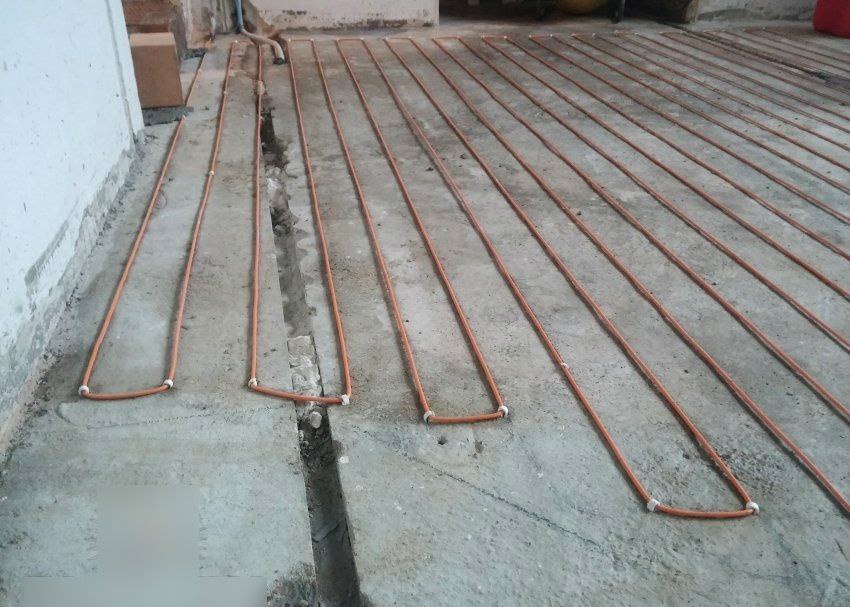

Затем размещаются нагревательные элементы. В случае водяного теплого пола – это трубы, металлопластиковые или из сшитого полиэтилена, для электрического – нагревательные кабеля.

Заливка стяжкой теплого пола

Перед тем как будет сделана заливка теплого пола, электрические кабеля проверяют на целостность и прочность фиксации, а водяные трубы – на герметичность, проведя комплекс работ по опрессовке системы. После завершения проверки в трубах оставляют давление 3-4 бара. Для получения ровной горизонтальной поверхности устанавливаются маяки, при этом учитывается необходимая толщина стяжки.

Для заливки теплого пола применяется бетон (обычно используется для производственных помещений), подготовленный в определенных пропорциях цементно-песчаный раствор или сухие готовые с различными минеральными добавками цементные смеси. Следует отметить что, в готовые смеси ничего добавлять не надо, только воду. Производители предусмотрели все компоненты, необходимые для создания стяжки теплого пола (стандартно на упаковке указано, что данная смесь применима для напольного отопления). Цена у них дороже, чем у обычного раствора, а преимущество заключается в оптимальном подборе компонентов, экономии времени и нет необходимости использовать специальное оборудование. При применении готовых смесей толщина стяжки будет меньше, чем бетонной.

Если Вы решили использовать цементно-песчаный раствор, чтобы сделать стяжку сами, своими руками, то следует разобраться каким должен быть состав стяжки.

Состав стяжки. Основными компонентами, как следует из названия выступают цемент и песок. Цемент, так как является основным связующим элементом, должен быть не ниже марки 400, а песок, как основной заполнитель раствора, должен иметь зернистость не более 0,5 мм.

Для улучшения свойств стяжки теплого пола в цементно-песчаный раствор добавляется какой компонент, как пластификатор бетона. Благодаря своему составу пластификатор увеличивает пластичность смеси, уменьшает воздушные включения. В результате увеличивается теплопроводность, уменьшается усадка греющей плиты и в целом это дает увеличение параметров прочности стяжки. Расход пластификатора производители указывают в рекомендациях по применению, в среднем этот показатель составляет 3-5 литров на 1 кубический метр раствора.

В процессе работы стяжка теплого пола подвержена постоянным тепловым нагрузкам. Чтобы их компенсировать и исключить растрескивание плиты добавляют еще один компонент – полипропиленовую или стекловолоконную фибру. Обычно фибра для теплого пола имеет толщину 18-32 мкм и длину волокон от 6 до 40 мм. Применение фибры позволяет дополнительно армировать стяжку, увеличивая прочность и исключая вероятность появления трещин.

Какой бы вид «мокрой» стяжки мы не выбрали, раствор должен быть тщательно вымешан до достижения пластичности и однородности. Заливка теплого пола производится по установленным маякам от одного края к другому (обычно от дальней стены к выходу), предварительно предусмотрев технологические проходы. Это необходимо сделать во избежание повреждений проложенных труб и электрических кабелей. Желательно заливку греющего контура производить целиком, за один раз.

При этом важно соблюдать требования ДБН по монтажу – температурный режим должен быть в пределах +5-30 градусов Цельсия, влажность составлять 50-60%. В первые семь дней (в этот период стяжка набирает около 70% своей прочности) не допускается наличие сквозняков и попадания осадков и прямого солнечного света. Для защиты можно применять различные материалы (плотной полиэтиленовой пленки обычно вполне достаточно). Процесс полного высыхания стяжки составляет 28-30 дней, и за это же время она набирает свою прочность, поэтому нанесение финишного напольного покрытия и первоначальная эксплуатация разрешена только через месяц с момента заливки теплого пола.

Распространенные ошибки при заливке стяжки

Чтобы получить равномерный прогрев и максимальный комфорт от работы теплого пола, следует тщательно произвести подготовку и качественно выполнить работы по монтажу стяжки.

Очень часто совершаются ошибки, которые приводят к дефектам и некорректной работе напольного отопления. Обращаем Ваше внимание на самые распространённые ошибки, приводящие к дефектам стяжки теплого пола:

• Нарушение пропорций цементно-песчаного раствора или несоблюдение инструкции по применению готовых сухих смесей.
• Принудительная сушка с применением различного вида обогревателей. Еще раз напоминаем процесс высыхания происходит 28 дней естественным испарением. В этот период происходят определенные физико-химические процессы, и их нарушение меняет состав стяжки и соответственно ухудшаются ее свойства.
• Неровности и перепады высоты нижнего основания.
• Применение несоответствующих или низкого качества материалов.

Требования к готовой стяжке пола

После выполнения всех работ и завершения технологических процессов стяжка теплого пола должна иметь достаточную прочность.

Минимальная толщина стяжки над трубами или кабелями составляет 45 мм при использовании цементно-песчаного раствора и 30 мм, когда применяется готовая смесь. В среднем общая толщина стяжки теплого пола составляет 60-100 мм. Если заливка стяжки произведена тонким слоем, она не сможет выдержать необходимую нагрузку. А параметры более 100 мм приводят к тому что в стяжке пола образуются усадочные трещины и значительно усложняется прогрев. При этом теряется вся энергоэффективность теплого пола.

Стяжка должна иметь максимально плотную структуру. В таком случае достигается максимальный контакт с нагревательными элементами и значительно увеличивается теплопроводность.

Отсутствие соприкосновения стяжки с несущими конструкциями, благодаря разделительным (деформационным) швам.

Таким образом, выполнив все необходимые этапы по монтажу и произведя заливку стяжки теплого пола с соблюдением всех правил, Вы получите качественное напольное отопление с максимальным тепловым комфортом. А в нашем интернет магазине – получите полноценную консультацию по подбору оборудования и сможете купить материалы для теплого пола различных производителей в широком ценовом диапазоне.

технология электрического пола, какую стяжку делать, фото и видео

Содержание:

Многослойная структура
Финальная бетонная стяжка
Как уложить тёплый пол

Тёплые полы – отличная технология, которая внедряется в повседневную жизнь всё большего количества людей. Производства, изготавливающие детали для таких полов, активно развиваются, представляя покупателям огромный выбор товаров в своей сфере.

Тем, кто никогда не сталкивался с выбором такого способа отопления квартиры, будет сложно подобрать нужные элементы без чьей-либо помощи, однако, подобрав, вас ждёт новая проблема, связанная с монтажом тёплого пола. В данной статье вам будет рассказана технология укладки теплого пола под стяжку.

Многослойная структура

1. Черновая бетонная стяжка. Она служит для выравнивания пола, поэтому если основание уже ровное, например, оно выполнено из плиты перекрытия, то этот шаг часто пропускается.
2. Далее закладывается теплоизолирующий материал, например, пенофол, который также избавит вас от лишних шумов. Этот слой является одним из самых важных, ведь благодаря свойствам, отражающим тепло, вы обогреваете только свою квартиру.
3. Нагревательные элементы укладываются поверх утеплителя. Эти элементы могут представлять собой водяную трубу, нагревательные маты, кабеля и всё то, что вы найдёте на рынке отопительных технологий.
4. Завершающий слой – это чистовая бетонная стяжка, на которую будет укладываться финальное покрытие для пола, например, ламинат. Данный слой испытывает большие нагрузки тяжестями, а также теплом, поэтому о его строительстве стоит рассказать подробнее.

Финальная бетонная стяжка

Как говорилось выше, бетонная стяжка, покрывающая пол, должна быть прочной. Если пол не выдержит нагрузок, и на нём появятся трещины, то это может привести к перегреву отдельных отопительных элементов, и вам придётся делать пол заново, поэтому важно определиться, какую стяжку делать для теплого пола.

Чтобы избежать такой ситуации вы должны внимательно подойти к выбору смеси для бетонной стяжки. На рынке предоставлен широкий выбор готовых смесей для тёплых полов, однако вы также можете приготовить раствор самостоятельно, смешав цементно-песчаный раствор с клеем, где на один мешок цемента идёт 1 литр клея ПВА.

Если вы строите тёплый пол, используя водяные трубы, то лучше использовать раствор на основе отсева – смеси песка и щебня. Таким способом вы добьётесь большей прочности пола, а также лучшей теплоотдачи, чем в случае с цементно-песчаной смесью.

Отсевно-цементная стяжка теплых полов технология замеса:

1. Смешайте 4 части щебня и 3,5 части песка.
2. Добавьте 1 часть сухого цемента и перемешайте.
3. Сделайте бетон эластичным, постепенно добавляя небольшое количество воды.

Следовать этой технологии очень важно, ведь излишек щебня или недостаток песка – это большая проблема, которая не позволит вам нормально выровнять стяжку.

Отдельное внимание также стоит уделить толщине бетонной стяжки. Для большинства нагревательных элементов подойдёт стяжка толщиной в 3-7 см, однако если вы устанавливаете такой пол на производстве, то лучше увеличить толщину стяжки до 10 см. Стяжка, устроенная на основе водяных труб, также должна быть толще и составлять 4,5-7 см в глубину.

Такие размеры позволяют нагревать пол равномерно, сразу после включения отопительной системы. Указанная толщина стяжки также выдерживает все физические нагрузки.

Важно отметить, что для квартир с низкими потолками есть специальные самовыравнивающиеся смеси. По словам производителей, 2,5 см толщины такой стяжки будет достаточно, чтобы сделать качественный пол. Кроме этого, вы можете изготовить самостоятельно иной раствор, смешивая сухой цемент и пластификаторы в пропорциях: 1 литр пластификатора на 100 кг цемента.

Как уложить теплый пол

Поговорив о всех тонкостях бетонной стяжки, можно приступать к укладке тёплого пола:

Подготовка черновой стяжки и укладка теплоизолятора

Черновую стяжку следует очистить от всех неровностей и грязи. Острые грани также следует удалить шпателем, однако, это некритично. Удалить всю пыль можно пылесосом.

Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла вы можете использовать различные материалы: пробковую подложку, пенофол или полистирол. К бетонной стяжке их можно крепить дюбелями, либо клеем, а стыки листов изолирующего материала стоит проклеить скотчем. Стоит отметить, что для водного тёплого пола лучше использовать пенополистирол, а для электрического используйте фольгированные материалы, например, пенофол.

Демпферная лента

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Эта лента предназначена для защиты пола от перепадов температур. Изготавливается она из вспененного полиэтилена и работает по следующему принципу: когда бетон расширяется под воздействием тепла, лента сжимается, а когда бетон остывает и сужается, лента расширяется, закрывая щели.

Ленту стоит клеить между контуров тёплых полов, а также на стыках стен и пола по всему периметру помещения.

Монтаж нагревательных элементов

Если вы устанавливаете водный тёплый пол, то крепите его трубы на расстоянии от 10 до 30 см между собой. Следите за тем, чтобы изгибы труб не были слишком резкими, иначе это может привести к прорыву трубы. Закреплять к полу трубы можно дюбелями, используя крепёжные профили.

Установка электрического пола начинается с укладки кабеля на монтажную ленту, после чего, на пол кладётся сама лента на расстоянии примерно в 50 см друг от друга. Будьте особенно внимательны при монтажных работах в бане или ванной, ведь там электрический тёплый пол нужно обязательно заземлить, а также установить модуль УЗО.

Металлическая сетка

Металлическая сетка в конструкции тёплого пола используется по-разному. Кто-то кладёт её только под обогревательные трубы, кто-то только в чистовую стяжку, армируя её, а некоторые пользуются одновременно и тем, и тем. Положив сетку под трубы, вам не придётся долбить основание своего пола, ведь трубы можно закрепить прямо на сетке, а положив её над трубами или электро-элементами вы сделаете бетонную стяжку монолитной.

Устанавливая электрический теплый пол в стяжку с железной сеткой в ванной, металлический каркас также придётся заземлить.

Чистовая стяжка

Перед тем как приступить к заливке бетона, проверьте тёплый пол на работоспособность. В водный пол подайте жидкость и подождите сутки, если вы не обнаружили течи, а пол хорошо греет, то можно делать вывод, что он исправен. Электрический пол проверяется куда быстрее. Все элементы должны хорошо греться, но не перегреваться. Если ваш пол в порядке, то смело приступайте к замесу раствора.

Заливать бетон можно только при плюсовой температуре. Пол должен заливаться целиком за один заход, однако в многоуровневой комнате можно сделать по заходу на каждый отдельный уровень.

Перед бетонированием вы также можете сделать специальные маяки из железного профиля, либо деревянных брусков. Фиксируйте их в полуметре от стены, и ориентируйтесь по ним, заливая пол.

Начинайте заливать раствор от угла комнаты, расположенного напротив двери. Следите за тем, чтобы уровень бетона не превышал уровня маяка. Заливая бетон, протыкайте его железным прутом, что избавит стяжку от воздушных пустот.

Тёплый пол можно включать только после полной просушки стяжки (примерно месяц), на протяжении этого времени стоит смачивать бетон, чтобы он затвердевал, а не сох. Читайте также: «Как положить теплый пол с водяным контуром правильно».

Заключение

Укладка теплого пола в стяжку – непростое занятие, однако следуя правилам и технологии, справится с ним даже новичок.

— Гипсовые полы Janes

Часто задаваемые вопросы по лучистому теплу

В: На каком этапе строительства укладывается Гипсобетон?

A: Как правило, здание должно быть высушено с установленными окнами и крышей. Как правило, гипсобетон устанавливается вскоре после того, как подрядчик по лучистому теплу заканчивает установку труб, что в большинстве случаев следует за сантехническими и электрическими черновыми работами. Тем не менее, вы можете установить гипсобетон и после гипсокартона. В зависимости от муниципалитета, в котором вы строите, вам может потребоваться залить гипсобетон перед установкой гипсокартона, потому что процесс проверки и получения разрешения может различаться. Обратитесь к местным правилам строительства и узнайте у инспектора по строительству этапы строительства.

В: Какова типичная толщина для установок лучистого тепла?

A: Как правило, гипсобетон следует укладывать толщиной ¾ дюйма поверх трубок радиационного обогрева. Промышленным стандартом для излучающих тепловых трубок является 5/8-дюймовая трубка Pex (наружный диаметр около ¾ дюйма), поэтому наиболее типичным является покрытие из гипсобетона толщиной 1-1/2 дюйма.

В: Сколько весит гипсобетон?

A: Гипсобетон весит 13-15 фунтов/кв. фут при толщине 1-1/2 дюйма.

В: Какие напольные покрытия можно укладывать на гипсобетон

A: Гипсобетон подходит практически для любого напольного покрытия, представленного сегодня на рынке.

В: Можно ли укладывать плитку непосредственно на гипсобетон

О: Да, плитку можно укладывать непосредственно на гипсобетон с помощью растворителя, раствора или мастики.

В: Повредит ли вода гипсобетон?

A: Независимые испытания показали, что гипсобетон, пропитанный водой и полностью высушенный, не теряет своей прочности на сжатие. Гипсобетон предназначен для внутренних работ. Гипсобетон можно укладывать в душевые поддоны при условии установки водонепроницаемой мембраны поверх гипсобетона.

В: Может ли образоваться плесень в гипсобетоне?

О: Нет, гипсобетон не поддерживает рост плесени любого типа.

В: Выделяет ли гипсобетон ЛОС или другие вредные газы?

A: Нет, Гипсобетон является ЭКОЛОГИЧНЫМ СТРОИТЕЛЬНЫМ МАТЕРИАЛОМ и не выделяет летучих органических соединений.

В: Нужно ли покрывать гипсобетон?

A: Да и Нет, Гипсобетон считается основанием для пола и должен быть покрыт напольными материалами. Стандартный гипсобетон необходимо покрыть напольным покрытием. Высокопрочный гипсобетон можно использовать в качестве износостойкой поверхности при условии нанесения соответствующего герметика. Кроме того, поверх гипсобетона можно установить цементные самовыравнивающиеся покрытия, чтобы обеспечить износостойкую поверхность.

В: Как добиться эффекта бетона?

A: Установите цементную самовыравнивающуюся износостойкую поверхность толщиной ¼ дюйма поверх гипсобетонного основания. Эти начинки также можно окрашивать, пигментировать и полировать.

В: Через какое время я смогу ходить по гипсокартону?

A: В зависимости от влажности и температуры по гипсобетону можно ходить через 3-4 часа. Мы просим вас воздержаться от других сделок с Гипсобетоном в течение 24 часов.

В: Нужно ли мне обеспечивать обогрев или вентиляторы после заливки?

A: В зависимости от сезона может потребоваться временное отопление и/или вентиляция. Здание должно поддерживаться при температуре примерно 50+ F до и после заливки. В более холодном климате/сезоне можно использовать систему лучистого тепла для отверждения гипсобетона. В более теплом климате/сезоне открывание окон обеспечит достаточную циркуляцию воздуха для надлежащей сушки. Мы проконсультируем вас перед укладкой, чтобы определить наилучший метод правильной сушки пола.

В: Сколько времени обычно занимает установка?

A: Типовой дом с 4 спальнями можно установить за 4-8 часов. Возведение больших домов площадью более 10 000 квадратных футов может занять немного больше времени, но большинство из них может быть завершено в тот же день.

В: Нужно ли защищать пол после укладки?

A: Гипсобетон выдерживает ежедневные строительные работы. Продавцы гипсокартона должны проявлять осторожность и не перегружать тележки с чулками или складывать все свои материалы в одной комнате. Гипсобетон неэластичен и может быть поврежден сосредоточенными точечными нагрузками (колеса перегруженных тележек) и прогибом пола от перегруженных свай. Лестницы и строительные леса, как правило, недостаточно тяжелые, чтобы причинить какой-либо ущерб.

В: Можно ли устанавливать какие-либо изделия из гипсобетона поверх систем лучистого отопления?

A: Да, мы с большим успехом устанавливали стандартные гипсобетонные подложки поверх систем лучистого тепла в течение последних 30 лет.

В: Каково правильное расстояние между скобами для моей излучающей тепловой трубки

О: Скобы должны располагаться на расстоянии не менее 16 дюймов от центра.

толщина и высота водного варианта, сухая стяжка под электропокрытие, какая заливка лучше и ее состав

Отличием теплых полов от других видов обогрева помещений является наличие нагревательных элементов под напольным покрытием. Такой вид отопления позволяет избавиться от радиаторов на стенах, которых нужно размещать по два и более в каждой комнате, и дает равномерный обогрев по всему помещению, если в частном доме устроен пол.

Особенности

Владельцы собственного дома не ограничены в выборе способа отопления. Все зависит только от того, что разумнее использовать: газ или электричество. При водяных полах расход воды не учитывается, так как она циркулирует по замкнутому контуру.

При правильном устройстве теплого пола на первом этаже коттеджа можно не думать об обогреве второго этажа. Благодаря конвекции теплый воздух поднимается вверх и тепло распространяется по всем помещениям.

При правильной планировке дома и правильно оборудованной кровле на втором этаже, как правило, так же тепло, как и внизу, без дополнительных отопительных приборов.

В квартире очень приятно зимой надеть теплые сапоги, которые согревают у входной двери, а летом зайти босиком в ванную, не вздрагивая над холодным кафелем. В помещениях многоквартирных домов теплые полы обычно прогревают определенные зоны: у входной двери, на балконе, на кухне или в ванной.

Так как в квартирах, как обычно, присутствует элемент присутствия соседей снизу, водяные теплые полы могут доставить массу неприятностей, если вдруг появится протечка. Кроме того, договориться о водяном теплом полу в квартире практически невозможно. Поэтому при выборе системы обогрева пола для владельцев квартир выбор делается только между инфракрасным пленочным покрытием и полами на основе использования мини-матов – нагревательных элементов, закрепленных на сетке из стекловолокна. Также можно выбрать вариант из бетона.

Виды

Теплые полы в домах бывают двух видов и подразделяются по типу нагревательного элемента:

• полы водяные теплые;
• электрические теплые полы.

Для электрических полов с подогревом используйте пленку и миниматы.

Укладка полов с использованием мини-матов или водяных нагревательных элементов практически аналогична. Его схема не очень сложна, а потому выполнить ее не составит труда. Пленка имеет свои особенности из-за своей толщины, поэтому технология устройства такого пола будет другой. Главное — подобрать качественный состав.

Какой должна быть толщина?

Толщина стяжки напрямую зависит от выбора нагревательного элемента и исходного состояния поверхности, на которую он будет укладываться.

При отсутствии строгого уровня горизонта необходимо будет произвести черновую привязку. Его толщина зависит от отклонения поверхности пола от горизонтали и индивидуальна для каждого помещения. Если поверхность, на которую монтируется теплый пол, имеет уклон, нагревательные элементы будут находиться на разном расстоянии от поверхности чистовой стяжки и напольного покрытия. Результатом будет неравномерный нагрев по всему помещению и потери тепла. Понятно, что при необходимости грубая связка увеличивает размер так называемого «пирога» и расход материалов.

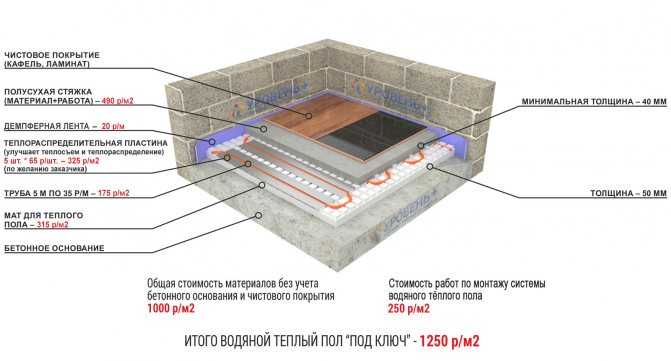

Ниже приведен расчет толщины «пирога» при устройстве водяного теплого пола и наличии горизонтальной поверхности. Гидроизоляционная пленка имеет толщину, измеряемую микронами, поэтому учитывать ее не стоит. Полистирольные плиты применяют толщиной 60 мм (2х30) и более в зависимости от климатических особенностей региона проживания. Теплоизоляционный металлизированный материал должен быть не менее 3 мм, сетка для армирования стяжки и крепления нагревательных элементов – от 5 мм.

Учитывая нахлест одной планки на другую, требуется 10 мм. Диаметр самого элемента варьируется от 16 до 25 мм, минимальная высота маяка для стяжки 10 мм.

Исходя из этих цифр, самый тонкий «пирог» будет иметь толщину 102 мм, из них на саму муфту уйдет 46 мм. По опыту эксплуатации такая стяжка тонковата для водяного пола, в процессе эксплуатации может разрушиться. Поэтому многие мастера предпочитают использовать вместо покупных 10-миллиметровых маяков Стартовые профили для монтажа гипсокартона размерами 27х28 мм – они жестче и выше стандартных маяков.

Толщина стяжки увеличивается до 60 мм и выдерживает любые нагрузки.

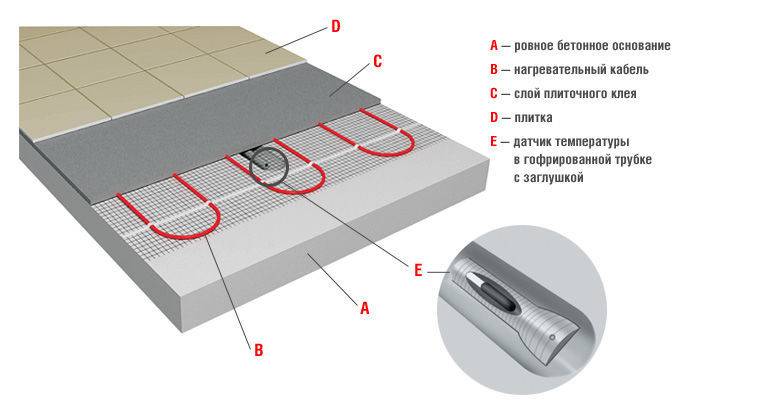

Технология укладки миниматов на стеклохолст отличается тем, что нет необходимости в армирующей металлической основе и толстой стяжке сверху. Кроме того, плиты экструдированного полистирола можно использовать с меньшей толщиной. Поэтому минимальная толщина «пирога» будет 60 мм, а самой стяжки 17 мм.

Но это допустимо только в случае последующей укладки на его поверхность напольной керамической плитки, которая придаст полу дополнительную жесткость. Если планируется пол в виде линолеума или ламината, стяжку желательно увеличить до 25-30 мм, что является максимальным значением. Пропорции смеси подбираются индивидуально.

Для пленочных теплых полов вместо чистовой стяжки используют фанеру или ОСП. Производители уверяют, что стяжка не обязательна. Его преимущество – значительно меньшая инерционность, так как теплопотери от нагрева толстой стяжки будут меньше. Правда, пол тоже будет остывать практически сразу после выключения термостата.

Преимущество инфракрасных пленочных полов в том, что они не сушат воздух. При составлении проекта пола не учитывается пространство в комнатах, где будет стоять мебель, стоящая на одном месте. Под шкафы, столы, диваны пленку не подстилают во избежание их деформации. От стен и отопительных приборов должен быть отступ не менее 20-30 см.

Монтаж пленочного теплого пола начинается с укладки теплоотражающего пеноматериала, для которого очень важно не проводить ток. После укладки всех элементов в соответствии с проектом, подключение термодатчика и терморегулятора к пленке пол можно стелить ламинат без заливки стяжки. Для гидроизоляции и исключения попадания влаги на электрические контакты перед укладкой напольного покрытия нужно постелить пленку ПВХ. Если вы планируете класть плитку, то элементы пола лучше защитить либо фанерой, либо ОСП, либо ЦСП. Все соединения также могут быть очень плотно загерметизированы.

Заливка

Перед началом укладки стяжки необходимо установить и проверить все необходимые теплосберегающие и нагревательные элементы.

Для устройства водяного пола на черновую стяжку или плиту сначала укладывают гидроизоляционную пленку из ПВХ с заносом на стены помещения. Встык на него укладываются плиты экструдированного пенополистирола, которые скрепляются между собой скотчем. Сверху укладывается вспененный теплоотражающий материал с металлизированным покрытием.

Светоотражающий слой должен быть обращен внутрь помещения. На основе полученной металлической сетки с ячейкой от 5х5 до 10х10 мм ее желательно закрепить на теплосберегающем «лепешке» с помощью дюбелей-скоб.

Нагревательные элементы — трубы, по которым будет циркулировать горячая вода — крепятся на сетке хомутами. Укладывать их лучше змейкой или улиткой – здесь важно соблюдать принцип одной схемы.

Принцип единой схемы предусматривает, что на каждое помещение должны быть уложены целые элементы обогрева водяного пола без стыков между трубами. В противном случае возможно, что в процессе эксплуатации стык разойдется и произойдет протечка воды, что может вывести из строя саму систему и стяжку вместе с напольным покрытием. Если помещение очень большое (более 20 кв. м), то на нем лучше проложить два контура. Количество цепей определит, какой коллектор необходимо выбрать для работы всех цепей в доме.

После крепления нагревательных элементов установить маяки. Для облегчения работы для этой операции можно использовать гипс на гипсовой основе – с ним легче подогнать направляющие точно по горизонту и на одном уровне. Кроме того, он не «плывет» и быстро твердеет.

По приготовлению раствора для стяжки рекомендации сильно разнятся. У каждого мастера свои навыки и опыт. Главное, чтобы смесь обладала высокой прочностью и была технологичной. В строительных магазинах продаются М150 (пескоцемент) и М300 (пескобетон).

Кто-то предпочитает самостоятельно смешивать цемент с песком. В любом случае желательно добавлять в смесь пластификаторы и добавки для предотвращения растрескивания готовой стяжки. В раствор можно добавить до 15% смеси для наливного пола на основе гипса с цементом – это даст возможность ходить по полу уже через 3-5 часов после заливки. Кроме того, трещин будет намного меньше.

Микрофибра часто используется для армирования смеси. Пластификатор для смеси можно приобрести в готовом виде. Важно, чтобы его не было слишком много в процессе смешивания. Если следовать рекомендациям производителя, то это поможет улучшить однородность смеси и ее прочностные свойства.

В любом случае не забудьте про демпферную ленту. Из курса физики все помнят, что тела при нагревании расширяются. Поэтому тепловые зазоры, которые образуются после демонтажа демпфера, не дадут разрушиться готовой стяжке.

Для предотвращения трещин на поверхности стяжки существует несколько проверенных способов:

• В помещении оставляют емкости, наполненные водой, чтобы испаряющаяся влага препятствовала слишком быстрому высыханию стяжки.
• Стяжка покрыта пленкой ПВХ по всей поверхности. Смысл тот же: медленное высыхание.
• Стяжка выполняется в несколько этапов, каждый слой должен быть не более 20-25 мм. При большей толщине увеличивается вероятность появления трещин.

Итак, материал для стяжки должен быть прочным и пластичным. Экраны тоже нужно выбирать тщательно. На бетонной стяжке необходимо делать максимальное расширение.

Советы профессионалов

Устройство теплых водяных полов в квартирах МКД не рекомендуется. В первую очередь это называется изменением системы центрального отопления МКД и является грубым нарушением Жилищного кодекса РФ. Причина не только в том, что соседи могут быть затоплены снизу. Самовольное подключение к башенным котлам или полотенцесушителям в ванной комнате нарушает уровень температуры теплоносителя для каждого помещения в МКД. Чтобы этого не произошло, необходимо будет демонтировать один или все радиаторы в квартире, иначе могут увеличиться затраты энергии на отопление.

Выбор теплого пола должен основываться не только на желании его иметь, но и на возможности повышения высоты пола. Для квартиры с высотой потолков 2,5 м толстая стяжка может оказаться проблематичной.

Перед началом работ необходимо рассчитать все необходимые для ремонта материалы. Необходимо учитывать стоимость не только нагревательных элементов и теплоизоляционного слоя, но и таких необходимых устройств, , как коллекторы водяного пола, терморегуляторы, терморегуляторы и другие элементы крепления.

Обязательно использование средств индивидуальной защиты в виде респираторов и перчаток.

Нельзя приступать к работе без готового, хорошо просчитанного проекта.

Необходимо без стыков подключать нагревательные элементы, до которых потом невозможно будет добраться без демонтажа всего напольного покрытия и стяжки.

Не рекомендуется использование комплектующих разных производителей — это может привести к разгерметизации системы за очень короткое время. Если поверхность треснула, отремонтировать ее достаточно сложно.

Мощность, потребляемая электрическим теплым полом, может быть очень большой. Поэтому необходимо прокладывать отдельный кабель с выделенным автоматом, а еще лучше предусмотреть УЗО.

При монтаже электрического теплого пола следует помнить, что его элементы ни в коем случае не должны пересекаться. Установка датчика температуры должна производиться в самом холодном месте отапливаемого помещения. Если провод термодатчика не позволяет этого сделать, необходимо ориентироваться на его длину, при этом увеличивать ее нельзя. Все контакты необходимо заизолировать битумной лентой наглухо сверху и снизу.

Влажную смесь необходимо поливать обычной водой. Все неровности нужно тщательно заделать, чтобы в дальнейшем был хороший прогрев поверхности.
