Стяжка для Тёплого Пола | Толщина и Состав Раствора

В системах панельного (напольного) отопления стяжка пола имеет важное значение, так как является основным теплораспределяющим элементом. И одновременно стяжка для теплого пола, независимо от применяемого источника отопления (водяной или электрический), должна выдерживать механические и термические нагрузки, возникающие в процессе эксплуатации системы отопления.
В данной статье мы рассмотрим следующие вопросы:

• Виды теплого пола
• Устройство стяжки теплого пола
• Заливка стяжкой теплого пола
• Распространенные ошибки при заливке стяжки
• Требования к стяжке пола

Виды теплого пола

Для обогрева помещений, в зависимости от назначения, применяются следующие виды теплого пола:

1. Водяной теплый пол. Источником нагрева служат трубы теплого пола, через которые проходит теплоноситель (обычно вода или подготовленный раствор на основе гликоля) с определенной температурой. Такой метод позволяет делать напольное отопление в помещениях любого типа (жилые, влажные, промышленные, открытые площадки) и позволяет использовать энергоресурсы с максимальной эффективностью. Такой теплый пол требует правильного просчета технических параметров и грамотного подбора материалов.
2. Электрический теплый пол с применением нагревательного кабеля. В данном случае греющим элементом служит электрический нагревательный кабель, проложенный в стяжке пола. Применяется для помещений различного типа и открытых площадок. Перед монтажом просчитываются теплопотери, и подбирается кабель необходимой мощности. Так как кабель имеет меньший диаметр чем трубы, применяемые в водяном отоплении, толщина стяжки будет меньше.
3. Электрический пол с нагревательными матами. В электрических матах нагревательным элементом также является кабель. Отличие в том, что он имеет значительно меньший диаметр, и фиксировано размещается на полимерной сетке. Благодаря такой конфигурации электрические маты для теплого пола имеют толщину всего 3-4 мм, поэтому достаточно нанести цементный клеевой раствор небольшой толщины и в данном случае заливка теплого пола не требуется. Такой вид обогрева применим для различных помещений, однако мощность матов меньше, и в основном они применяются как дополнительное отопление. Например, подогрев пола для комфорта, а основным источником служат радиаторы отопления.
4. Пленочный теплый пол. Это новый вид напольного обогрева. Это специальная тонкая пленка, в которой нагревателем выступает углеродный элемент. При подключении электрического напряжения происходит инфракрасное излучение, нагревающее непосредственно напольное покрытие. Такой теплый пол не требует какой-либо стяжки, но из-за специфики подключения ограничен в применении. В основном применяется под линолеум или ламинат, под плитку такой нагреватель не положишь, так как плитку необходимо клеить, а во влажных помещениях применение такого типа запрещено ввиду открытости электрических соединений.

Устройство стяжки теплого пола

Какой бы вид теплого пола мы не выбрали, водяной или электрический с применением нагревательных кабелей (исключение составляют электрические маты или пленочный теплый пол), конструкция напольного отопления будет одинаковой.

В практике применяется два вида монтажа стяжки пола – это «мокрый» и «сухой»:

Мокрый способ. При таком виде стяжки применяется цементно-песчаный раствор или специальные готовые смеси на основе цемента (обычно для жилых помещений). А также бетон, если необходимо сделать стяжку на промышленных объектах.

Сухой метод. В данном случае греющие элементы покрываются специальным наполнителем (кварцевый песок, например), сверху укладываются и крепятся гипсоволокнистые листы, на которые потом укладывается напольное покрытие.

Какая лучше стяжка – мокрая или сухая, однозначного ответа дать нельзя. Чаще всего применяется «мокрый» метод («сухой» обычно используется на деревянных перекрытиях для уменьшения нагрузки, деревянные балки могут не выдержать общий вес бетонной стяжки).

И в данной статье мы рассматриваем устройство теплого пола в случае выполнения мокрым методом, при котором нагревательные элементы размещены внутри «плавающей» (так как стяжка пола не фиксируется другими элементами строительных конструкций) монолитной цементно-песчаной плиты.

Первоначально делается черновая стяжка. Необходимость ее заключается в том, чтобы основательно выровнять первоначальную поверхность, так как неровности и дефекты могут вызвать некорректную работу отопительной системы. Например, в трубопроводах при водяном отоплении может происходить «завоздушивание» системы, что негативно отражается на гидравлических характеристиках системы – контур будет плохо прогреваться или вообще не производить нагрева. А в электрических теплых пола – это может привести к залому или полному повреждению кабеля.

Далее производиться монтаж гидроизоляции и теплоизоляции. Гидроизоляция необходима для того, чтобы устранить появление конденсата между теплоизоляционным слоем и черновым покрытием. До монтажа теплоизоляционных плит необходимо сделать деформационные швы по периметру помещений вдоль стен, вдоль отдельно расположенных строительных конструкций и между проемами дверей. Деформационные швы необходимы для компенсации теплового линейного расширения греющей плиты, возникающего в процессе эксплуатации теплого пола.

Следующий этап – производиться монтаж теплоизоляционных матов. На рынке представлен широкий выбор теплоизоляции, главное условие при выборе состоит в том, чтобы плотность материала (вспененного или экструдированного полистирола) составляла минимум 25 кг/м3, так как теплоизоляционный слой должен выдержать нагрузки вышерасположенной греющей цементной плиты. Теплоизоляция позволяет значительно сократить теплопотери вниз, равномерно перенаправляя тепловой поток от нагревательных элементов по всей площади греющей плиты.

Затем размещаются нагревательные элементы. В случае водяного теплого пола – это трубы, металлопластиковые или из сшитого полиэтилена, для электрического – нагревательные кабеля.

Заливка стяжкой теплого пола

Перед тем как будет сделана заливка теплого пола, электрические кабеля проверяют на целостность и прочность фиксации, а водяные трубы – на герметичность, проведя комплекс работ по опрессовке системы. После завершения проверки в трубах оставляют давление 3-4 бара. Для получения ровной горизонтальной поверхности устанавливаются маяки, при этом учитывается необходимая толщина стяжки.

Для заливки теплого пола применяется бетон (обычно используется для производственных помещений), подготовленный в определенных пропорциях цементно-песчаный раствор или сухие готовые с различными минеральными добавками цементные смеси. Следует отметить что, в готовые смеси ничего добавлять не надо, только воду. Производители предусмотрели все компоненты, необходимые для создания стяжки теплого пола (стандартно на упаковке указано, что данная смесь применима для напольного отопления). Цена у них дороже, чем у обычного раствора, а преимущество заключается в оптимальном подборе компонентов, экономии времени и нет необходимости использовать специальное оборудование. При применении готовых смесей толщина стяжки будет меньше, чем бетонной.

Если Вы решили использовать цементно-песчаный раствор, чтобы сделать стяжку сами, своими руками, то следует разобраться каким должен быть состав стяжки.

Состав стяжки. Основными компонентами, как следует из названия выступают цемент и песок. Цемент, так как является основным связующим элементом, должен быть не ниже марки 400, а песок, как основной заполнитель раствора, должен иметь зернистость не более 0,5 мм.

Для улучшения свойств стяжки теплого пола в цементно-песчаный раствор добавляется какой компонент, как пластификатор бетона. Благодаря своему составу пластификатор увеличивает пластичность смеси, уменьшает воздушные включения. В результате увеличивается теплопроводность, уменьшается усадка греющей плиты и в целом это дает увеличение параметров прочности стяжки. Расход пластификатора производители указывают в рекомендациях по применению, в среднем этот показатель составляет 3-5 литров на 1 кубический метр раствора.

В процессе работы стяжка теплого пола подвержена постоянным тепловым нагрузкам. Чтобы их компенсировать и исключить растрескивание плиты добавляют еще один компонент – полипропиленовую или стекловолоконную фибру. Обычно фибра для теплого пола имеет толщину 18-32 мкм и длину волокон от 6 до 40 мм. Применение фибры позволяет дополнительно армировать стяжку, увеличивая прочность и исключая вероятность появления трещин.

Какой бы вид «мокрой» стяжки мы не выбрали, раствор должен быть тщательно вымешан до достижения пластичности и однородности. Заливка теплого пола производится по установленным маякам от одного края к другому (обычно от дальней стены к выходу), предварительно предусмотрев технологические проходы. Это необходимо сделать во избежание повреждений проложенных труб и электрических кабелей. Желательно заливку греющего контура производить целиком, за один раз.

При этом важно соблюдать требования ДБН по монтажу – температурный режим должен быть в пределах +5-30 градусов Цельсия, влажность составлять 50-60%. В первые семь дней (в этот период стяжка набирает около 70% своей прочности) не допускается наличие сквозняков и попадания осадков и прямого солнечного света. Для защиты можно применять различные материалы (плотной полиэтиленовой пленки обычно вполне достаточно). Процесс полного высыхания стяжки составляет 28-30 дней, и за это же время она набирает свою прочность, поэтому нанесение финишного напольного покрытия и первоначальная эксплуатация разрешена только через месяц с момента заливки теплого пола.

Распространенные ошибки при заливке стяжки

Чтобы получить равномерный прогрев и максимальный комфорт от работы теплого пола, следует тщательно произвести подготовку и качественно выполнить работы по монтажу стяжки.

Очень часто совершаются ошибки, которые приводят к дефектам и некорректной работе напольного отопления. Обращаем Ваше внимание на самые распространённые ошибки, приводящие к дефектам стяжки теплого пола:

• Нарушение пропорций цементно-песчаного раствора или несоблюдение инструкции по применению готовых сухих смесей.
• Принудительная сушка с применением различного вида обогревателей. Еще раз напоминаем процесс высыхания происходит 28 дней естественным испарением. В этот период происходят определенные физико-химические процессы, и их нарушение меняет состав стяжки и соответственно ухудшаются ее свойства.
• Неровности и перепады высоты нижнего основания.
• Применение несоответствующих или низкого качества материалов.

Требования к готовой стяжке пола

После выполнения всех работ и завершения технологических процессов стяжка теплого пола должна иметь достаточную прочность.

Минимальная толщина стяжки над трубами или кабелями составляет 45 мм при использовании цементно-песчаного раствора и 30 мм, когда применяется готовая смесь. В среднем общая толщина стяжки теплого пола составляет 60-100 мм. Если заливка стяжки произведена тонким слоем, она не сможет выдержать необходимую нагрузку. А параметры более 100 мм приводят к тому что в стяжке пола образуются усадочные трещины и значительно усложняется прогрев. При этом теряется вся энергоэффективность теплого пола.

Стяжка должна иметь максимально плотную структуру. В таком случае достигается максимальный контакт с нагревательными элементами и значительно увеличивается теплопроводность.

Отсутствие соприкосновения стяжки с несущими конструкциями, благодаря разделительным (деформационным) швам.

Таким образом, выполнив все необходимые этапы по монтажу и произведя заливку стяжки теплого пола с соблюдением всех правил, Вы получите качественное напольное отопление с максимальным тепловым комфортом. А в нашем интернет магазине – получите полноценную консультацию по подбору оборудования и сможете купить материалы для теплого пола различных производителей в широком ценовом диапазоне.

пошаговая инструкция по монтажу и советы!

Подогреваемым водяным полом сегодня уже никого не удивить. И если подключать его к отоплению в квартирах не разрешается, то в частных домах теплый пол в стяжку монтируют довольно часто. Причём такую конструкцию можно не только спроектировать заранее и монтировать в процессе строительства дома, но и сделать в старом здании, подключив контур трубопровода к уже существующему отоплению. Как это сделать, мы уже рассказывали. Осталось обсудить ещё один, не менее важный вопрос: «Какой должна быть толщина стяжки над водяным тёплым полом?». Постараемся ответить на него максимально подробно.

Теплый пол в стяжку

Содержание статьи

• 1 Какой бывает стяжка
  • 1.1 Монолит
  • 1.2 Калькулятор расчета количества сухой смеси для стяжки
  • 1.3 Сборный вариант
  • 1.4 Калькулятор длины контура труб теплого пола
• 2 Заливка контура пола раствором
  • 2.1 Цены на наливные полы «Старатели»
  • 2.2 Видео — Стяжка теплого пола. Максимальная и минимальная толщина стяжки

Какой бывает стяжка

Стяжкой называют верхний слой пирога пола, предшествующий финишному покрытию. В подогреваемых конструкциях она не только принимает на себя нагрузки от веса людей и мебели, но и распределяет тепло. Стяжки бывают:

• монолитными, выполняющимися растворами на основе цементного или гипсового вяжущего;

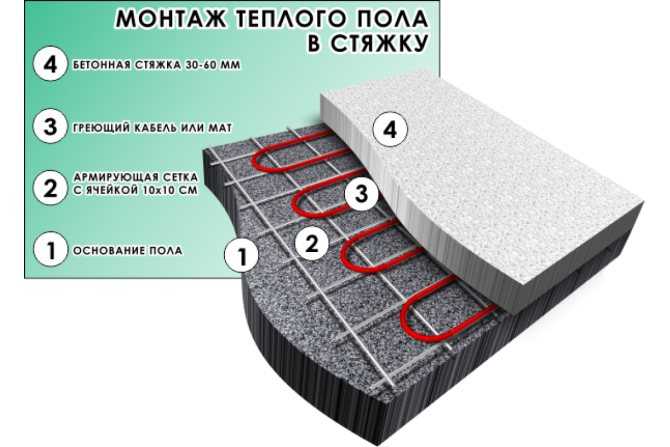

Монолитная стяжка поверх теплого пола

• сборными — то есть сухими, монтируемыми из листов гипсоволокна, цементно-стружечных или плит или шпунтованного ДСП.

Пример сборной стяжки

При устройстве отапливаемых полов могут применяться оба варианта, так как черновое основание может быть не только бетонным, но и деревянным. Однако если у вас есть возможность выбора, то предпочтение всегда лучше отдать монолиту.

Функции стяжки пола

На заметку! У заливного пола есть существенный минус, связанный с труднодоступностью в случае необходимости ремонтных работ, но теплоэффективность его гораздо выше. Любой камень, коим также является и цементная стяжка, нагревается медленнее, но дольше держит тепло и лучше его отдаёт. А ведь именно ради этого и устраиваются тёплые полы.

Цементная стяжка имеет свои минусы

Монолит

В зависимости от площади пола и воспринимаемых им нагрузок, монолитные стяжки могут изготавливаться из следующих материалов.

1. Тяжёлого или мелкозернистого бетона с размером фракции наполнителя от 5 до 15 мм. Для обычных жилых помещений достаточно прочности, соответствующей классу В12,5. Пропорции на одну часть цемента М400 такие: песок 2,8; гравий 4,4; вода 0,8.

   Какой бетон нужно использовать

2. Пенобетона. Для его изготовления используется портландцемент марки М500. Чтобы получить состав с прочностью М5, на 420 кг цемента пойдёт 735 кг песка; 350 л воды; 4 кг сернокислого натрия и 0,4 кг алюминиевой пудры. Для прочности можно усилить смесь полипропиленовой фиброй из расчёта 0,3% к общему объёму. Поризованные бетоны лучше применять в случае укладки лёгких напольных покрытий: ковролина, ламината, паркета.

   Заливка пенобетона

3. Пескоцементного раствора М200. Для его изготовления на 1 часть цемента М400 добавляется 2,8 части песка. Водоцементное соотношение 0,48.

   Пескобетон

4. Гипсовых смесей. Составы на основе гипса должны быть модифицированными. Достичь нужного качества при самостоятельном смешивании довольно сложно, поэтому СНиП 2.03.13 «Полы» рекомендует для этой цели применять сухие смеси типа «Глимс S3Х», изготовленные в заводских условиях.

   Сухая смесь для наливного пола

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Задать вопрос эксперту

Гипс, как известно, сильно впитывает воду, из-за чего этот материал многие вообще не рассматривают в качестве вяжущего для стяжки. Именно поэтому в такие смеси добавляются пластификаторы, а также предусматривается грунтование поверхности водным раствором клея ПВА в соотношении 1:10. Заливаются такие стяжки в один слой – сразу на нужную толщину.

Стяжка с фиброволокном усиленная

Естественно, заводского изготовления могут быть не только гипсовые, но и цементные смеси, в том числе и усиленные фиброй. Купить готовый состав в мешках и просто растворить его водой гораздо проще, чем приобретать ингредиенты по отдельности и стараться дозировать максимально точно практически на глаз. Но по цене наливной пол обойдётся гораздо дороже.

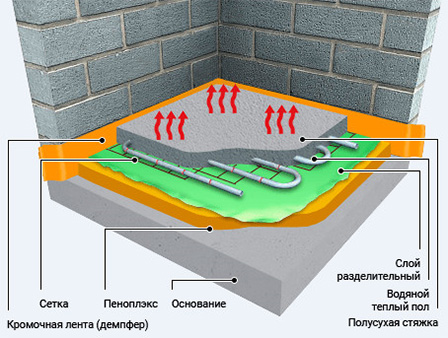

Стяжка теплого водяного пола (схема)

Слой бетона (раствора) должен обеспечивать тёплому контуру надлежащую защиту, поэтому он должен покрывать трубы не менее чем на 4,5 см. Общая толщина будет зависеть от диаметра труб – чем он больше, тем толще стяжка.

Чем армируют стяжку пола

Калькулятор расчета количества сухой смеси для стяжки

Перейти к расчётам

Введите запрашиваемые значения и нажмите кнопку «Рассчитать количество сухой строительной смеси»

Укажите параметры помещения: его длину и ширину (в метрах), и перепад уровня высшей и низшей точек пола (в миллиметрах)

Расчет провести:

— по известной площади комнаты произвольной формы — по линейным параметрам прямоугольного помещения

Площадь пола, заливаемого стяжкой, м²

перепад высоты, мм

Укажите планируемую толщину стяжки

толщина стяжки, мм

Укажите паспортный параметр расхода выбранной строительной смеси

паспортный расход смеси, кг/м² при слое в 10 мм

Сборный вариант

Деревянная система водяного теплого пола

Сборный пол, в том числе и подогреваемый, является многослойным. Согласно действующим правилам, его нужно выполнять из:

• ГВЛВ – влагостойких гипсоволоконных плит;

Теплый пол по ГВЛ

• элементов пола заводского изготовления, представляющих собой склеенные между собой листы того же ГВЛ;
• влагостойкой фанеры;
• ЦСП;
• ДСП.

Водяной теплый пол на деревянном перекрытии

Особенности монтажа водяного теплого пола

В настоящее время производители предлагают и готовые сборные системы из дерева, фольгированного пенополистирола. Рассказывать о них мы сейчас не будем, так как вариантов их устройства может быть много и по каждому из них нужна отдельная информация. Уделим внимание монолитному слою тёплого пола как наиболее часто применяемому и предложим по его обустройству пошаговую инструкцию.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Внесите запрашиваемые данные и нажмите кнопку «Рассчитать длину контура»

Площадь, на которой будет производиться укладка контура, м²

Выбранный шаг укладки контура, мм

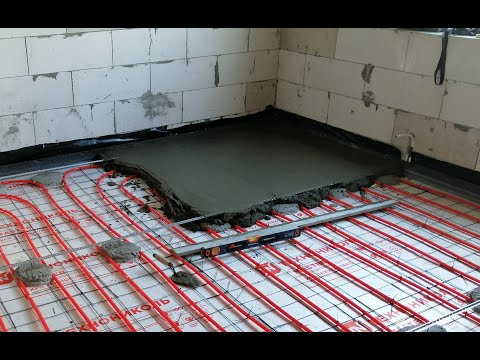

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фото	Описание
Шаг 1 – сверление отверстий под дюбеля	Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.
Шаг 2 – установка дюбелей	Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.
Шаг 3 – забивка гвоздей в дюбели	Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.
Шаг 4 – определение уровня забивки дюбелей	Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток. Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.
Шаг 5 – определение отметки верха маяка, установленного на дюбель	Теперь нужно определить отметку верха маяка при установке его на дюбель.
Обратите внимание!	Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.
Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка	Переносите сделанную ранее отметку пола на эти 8 мм  ниже, и уже по ней забиваете дюбели.
Шаг 7 – окончательная забивка дюбеля	Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.
Шаг 8 – установка маяка на дюбели	Далее ставите на дюбели маяк и снова выверяете отметку.
Шаг 9 – выкладка раствора под маяк	Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.
Шаг 10 – установка маячного профиля на раствор	Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.
Шаг 11 – снятие излишков раствора	Излишки раствора снимаете мастерком.
Шаг 12 — заливка стяжки	После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки. Сначала заполняете пространство между маяками кельмой.
Шаг 13 – выравнивание правилом	А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности. Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Цены на наливные полы «Старатели»

наливные полы «Старатели»

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

Видео — Стяжка теплого пола. Максимальная и минимальная толщина стяжки

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

5

Что делать, если стяжка слишком влажная для укладки напольного покрытия?

Прежде всего, установите точный уровень относительной влажности, необходимый для конкретного типа или марки напольного покрытия, потому что от этого зависит дальнейший план действий.

Типичная отраслевая относительная влажность или уровень относительной влажности, как известно, составляет около 75%, что при подходящей среде и достаточном количестве времени возможно достичь только за счет естественной сушки.

Высококачественные напольные покрытия, такие как дерево, чрезвычайно чувствительны и требуют гораздо более низкого уровня относительной влажности 65% или меньше. В этом случае естественное высушивание может быть ограничено типичным британским климатом.

Решите, какой метод испытания стяжки использовать для измерения и регистрации относительной влажности.

Существует несколько методов тестирования стяжки и регистрации относительной влажности. Наиболее распространенный метод, используемый подрядчиками по напольным покрытиям, — это тест с цифровым гигрометром, также известный как гигрометр капота. Это неинвазивное устройство размещается на стяжке пола в течение установленного периода времени для сбора и регистрации уровней относительной влажности.

Поверхностное тестирование включает в себя специальное оборудование, размещаемое на стяжке пола, которое использует электрический ток, проходящий между датчиками внизу, для записи уровней относительной влажности.

Инвазивное тестирование использует цифровой зонд, опускаемый в отверстие в стяжке пола. Этот метод также можно использовать для двойной проверки глубины стяжки. Чем глубже стяжка, тем дольше она будет сохнуть.

Тестирование требует подходящего оборудования и опыта для интерпретации результатов, поэтому подумайте, кто будет проводить тестирование стяжки.

Время естественного высыхания продукта см. в паспорте стяжки.

Обязательно проверяйте время естественного высыхания стяжки, так как этим часто пренебрегают, и это может означать, что стяжке просто нужно больше времени для высыхания.

Подумайте, находится ли стяжка в подходящих условиях для высыхания.

Независимо от марки или типа стяжки, большинство из них объединяет среда, в которой они должны находиться, чтобы иметь возможность высыхать естественным путем. Она может немного отличаться, но в большинстве случаев требуется постоянная температура 20°C и относительная влажность воздуха 65% (это относительная влажность воздуха над стяжкой). Эти условия необходимы 24 часа в сутки в течение всего времени естественного высыхания.

Если стяжка не подвергалась этим условиям, то это будет наиболее очевидной причиной задержки. В этой ситуации есть два варианта.

1 – Создайте правильную среду, используя тепло и осушение, чтобы продолжить естественную сушку.

При отсутствии напольного отопления или радиаторов для обеспечения тепла можно использовать обогреватели. Продолжайте регулярно проверять стяжку, чтобы фиксировать прогресс. Это даст хорошее представление о том, сколько времени потребуется для достижения целевого значения относительной влажности.

2 — Если есть пол с подогревом, используйте специальное оборудование, чтобы принудительно высушить стяжку и ускорить процесс.

Осушители с высокими техническими характеристиками и специализированные бойлеры подключаются к коллектору системы теплого пола, чтобы быстро и безопасно нагревать и охлаждать стяжку и экономить гораздо больше времени по сравнению с естественной сушкой. Руководство производителя всегда следует проверять.

Была ли заданная относительная влажность ниже 75%?

В этом случае для достижения такого низкого уровня влажности потребуются дополнительные средства контроля окружающей среды. Климат Великобритании редко бывает достаточно теплым или сухим, чтобы стяжка могла высохнуть до такого уровня. Подумайте о нагреве и осушении, чтобы создать эту очень сухую и теплую среду, чтобы стяжка могла достичь заданной относительной влажности.

Произошла ли протечка, затопление или проникновение воды в здание?

Стяжка может повторно впитывать воду; в этом случае проникновение воды должно быть исследовано и немедленно остановлено. Находясь под контролем, стяжка будет продолжать сохнуть естественным путем. Рассмотрите возможность введения тепла и осушения, чтобы быстро вернуть все в нужное русло.

Возможно, произошел сбой продукта?

Если все другие возможности были рассмотрены, следующим шагом будет разговор с поставщиком или производителем. В очень редких случаях, когда возникает проблема с продуктом или партией, они смогут посоветовать лучший способ действий.

Монтаж водяного теплого пола | Напольные покрытия

Лучистое отопление пола имеет ряд несомненных преимуществ перед радиаторной или конвекционной системой отопления. Во-первых, к ним относится равномерный обогрев помещения, а направление потока тепла снизу вверх благотворно влияет на здоровье организма человека. Здесь даже в теории сложно представить негативное влияние на здоровье, наоборот – теплый пол сушит воздух и снижает концентрацию пыли в воздухе. Во-вторых, отсутствие громоздких батарей и радиаторов позволяет добиться эстетической дизайнерской привлекательности помещения, увеличивает жилую площадь.

Несмотря на немалые финансовые вложения в устройство водяного теплого пола, он не требует особых материальных затрат на содержание, серьезные затраты придется иметь только при . В то же время эксплуатация теплых полов при условии качественного их монтажа возможна уже через несколько десятков лет.

Устройство водяного теплого пола

Конструкция пола представляет собой водопроводную систему трубных контуров, которые монтируются в бетонный фундамент. Иногда систему монтируют на деревянную основу, но со значительно сниженной эффективностью теплопередачи, плюс уменьшаются возможности декоративного пола. Горячая вода циркулирует по трубопроводу и нагревает пол, тем самым обеспечивая обогрев всего помещения. Напольное покрытие для теплого водяного пола может быть самым разнообразным, включая керамическую плитку, ламинированные панели, отделку камнем и т. д.

Образно говоря, обычный водяной теплый пол – это своего рода слоеный пирог, при этом каждый слой выполняет свою функцию, поэтому игнорируя какую-либо составляющую «пирога», вы не получите качественного результата.

Таким образом, основой для теплого водяного пола может быть бетон, песок, земля или доска, но лучшими причинами считать бетон — строительный раствор более надежен и долговечен в эксплуатации. Для компенсации механической нагрузки на тяжесть всего «пирога» и его расширение по периметру помещения с гидроизоляционным слоем укладывается демпферная лента. Для снижения тепловых потерь и направленного теплового потока используется теплоизоляционный слой.

Следующий слой – контуры системы труб, которая обеспечивает весь функционал задачи, это основная часть водяного теплого пола.

Хотя трубы имеют достаточный запас прочности, но укладывать на них линолеум или бетонные плиты нельзя. Для равномерного прогрева поверхности пола и распределения давления необходим несущий слой стяжки.

Наконец, для решения декоративно-эстетических задач укладывается финишное покрытие с хорошими теплопроводными свойствами.

Поэтапный монтаж водяного теплого пола

Сначала подготовьте основание, оно должно быть прочным, сухим, ровным. Допустимое отклонение (перепад) поверхности не более 5 мм на метр. Все отметки превышают выравнивание, поэтому бетонный фундамент предпочтительнее песчаного или деревянного. Только после полного застывания стяжки можно переходить к следующему этапу монтажа. На этом этапе нужно устранить причины сырости основания, конечно, если они есть.

Далее необходимо приступить к монтажу гидроизоляции. На сегодняшний день наиболее распространенными гидроизоляционными материалами являются полиэтиленовые пленки. Рекомендуемая толщина пленки варьируется от 0,25 мм до 0,4 мм. Пленка укладывается внахлест – не менее 15-20 см, на который тщательно проклеивается строительный скотч. Обязательно сделайте припуск гидроизоляционной мембраны на стены, так как устроенный по конструкции теплый водяной пол займет 5-8 см. В дальнейшем излишки полиэтиленовой гидроизоляции на стенах нужно будет срезать.

Укладка демпферной ленты желательно совместить с ступенчатой ​​гидроизоляцией. Его задача – компенсировать расширение цементных смесей при их высыхании и уменьшить охлаждающий эффект наружных стен помещения. По периметру помещения укладывается специальная лента высотой, соответствующей высоте будущего пола.

Теперь можно приступать к монтажу теплоизоляционного слоя. Для его монтажа на рынке продаются готовые материалы, специально предназначенные для водяного теплого пола. Большинство из них качественные – пенополистирол со слоем металлической фольги. Через такой слой теплоотдача минимальна, даже наоборот, за счет эффективного отражения тепло направляется на напольное покрытие и в помещения.

Теплоизоляционный слой может быть сформирован из экструдированных профильных плит, сборка трубопровода в этом случае несколько упрощается, так как в них уже предусмотрены специальные углубления для труб. Сборка этих плит производится подобно ламинированным панелям, то есть практически безотходно и быстро, так как они приклеиваются на замки. Одно но, какой бы теплоизоляционный материал вы ни выбрали, экономить на нем не следует. Даже качественные фольгированные плиты не должны быть толщиной менее 15 мм, только такой слой может обеспечить качественную обратную связь пола с теплой водой.

Наконец, можно приступать к укладке трубных элементов. Трубопровод делается из армированных пластиковых или полиэтиленовых труб, а пол будет теплым из пластиковых труб. При сложной установке с многочисленными изгибами целесообразно использовать пластиковые трубы.

Некоторые нюансы и особенности монтажа трубопровода

При монтаже профессиональные строители придерживаются определенных правил:

• Возле входных дверей, наружных стен трубы чаще размещают и реже по центру помещения . Однако зазор менее 10 см затрудняет циркуляцию воды, так как увеличивает длину откачки, а при зазорах более 30 см пол будет прогреваться неравномерно;
• Недопустимо соединение одного вида труб с другим, то есть металлической трубы с пластиковой;
• Монтаж труб в переходах из помещения в помещение выполнять в металлических муфтах;
• Кожух с коллекторами и редукторами должен быть не только хорошо спрятан без ущерба для внутреннего пространства, но и обеспечивать свободный доступ к регулировке прибора;
• Какая бы из схем укладки труб при монтаже водяных теплых полов не была выбрана вами – «змейка», «спираль» или «змейка», зигзаг труб необходимо закрепить плиты теплоизоляции в пазы, клипсы или рейки.

Гидравлическое испытание водяного пола

После монтажа и подключения труб подключается к водопроводу и система находится под давлением.

Вода подается в каждый контур отдельных воздухоотводчиков через специально предусмотренные сливные пробки.
