Четырехскатной шатровой крыши конструкция: устройство, виды, как сделать самому

устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

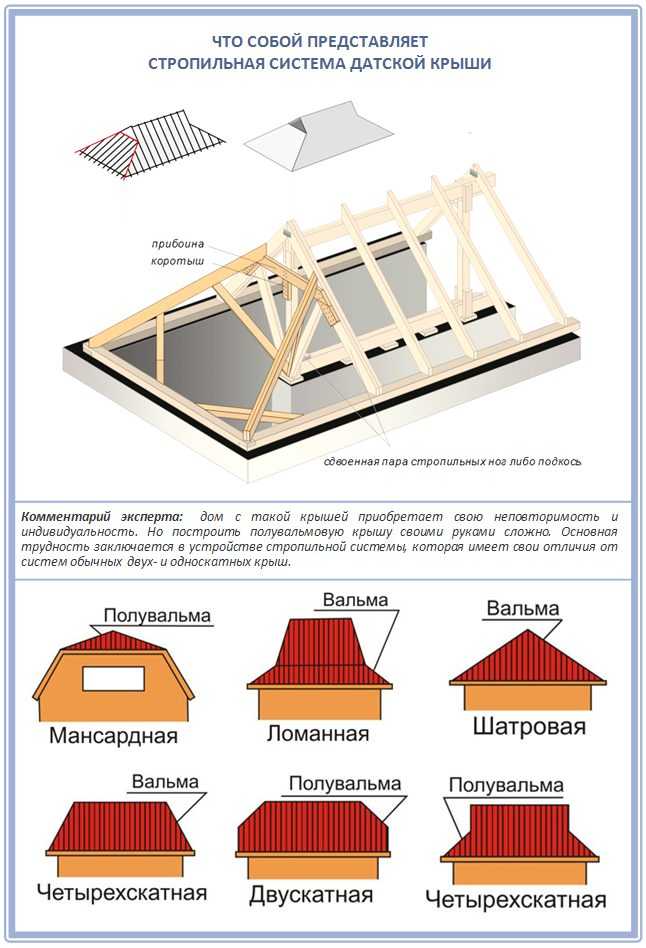

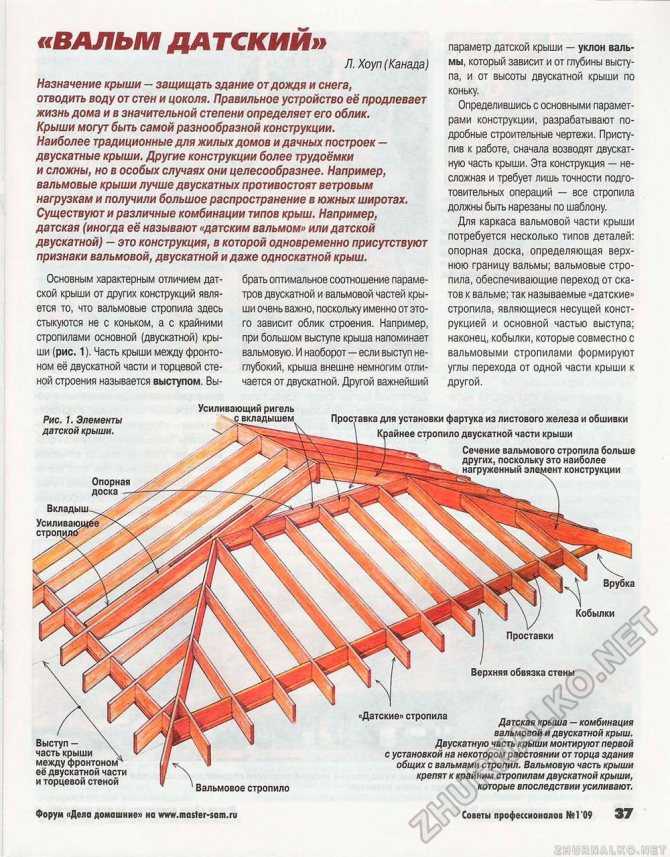

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

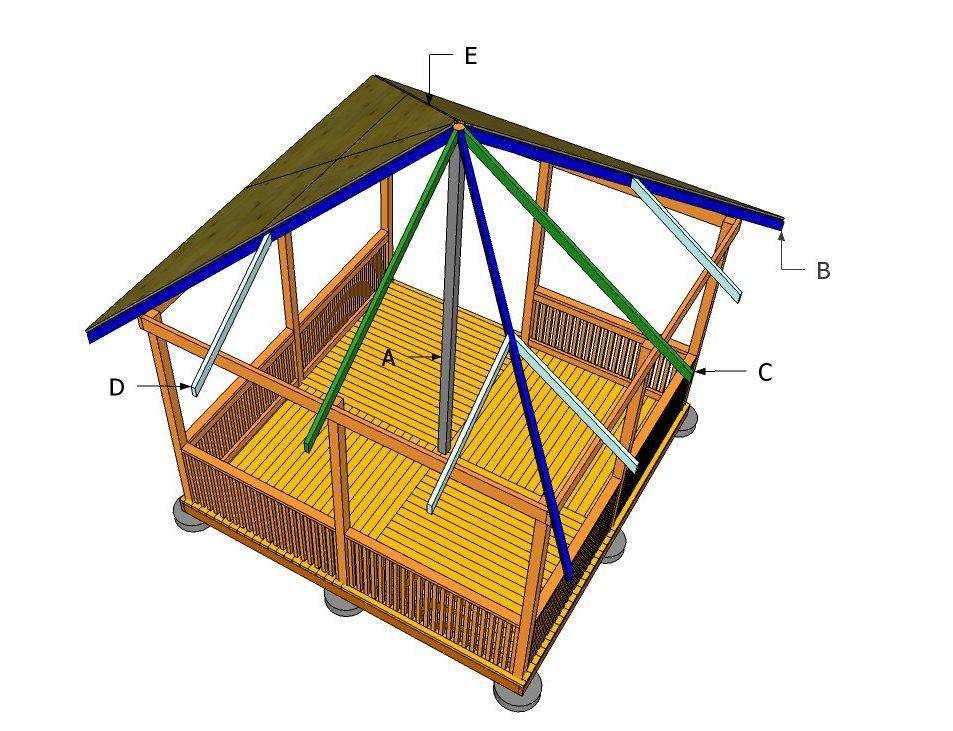

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

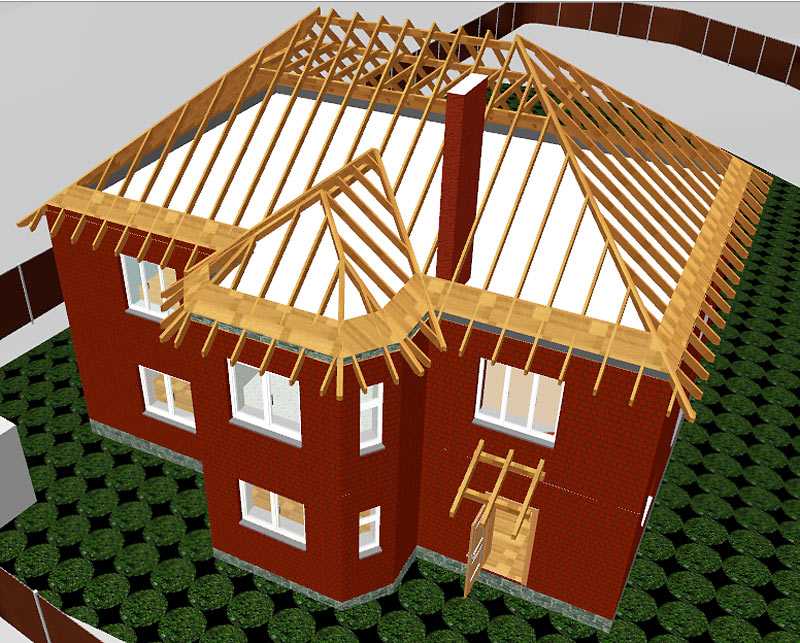

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ.

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это

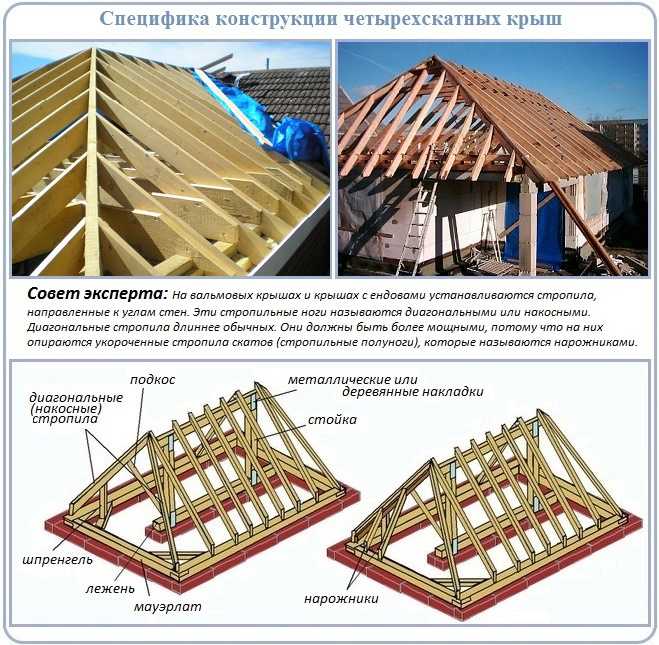

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ.

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

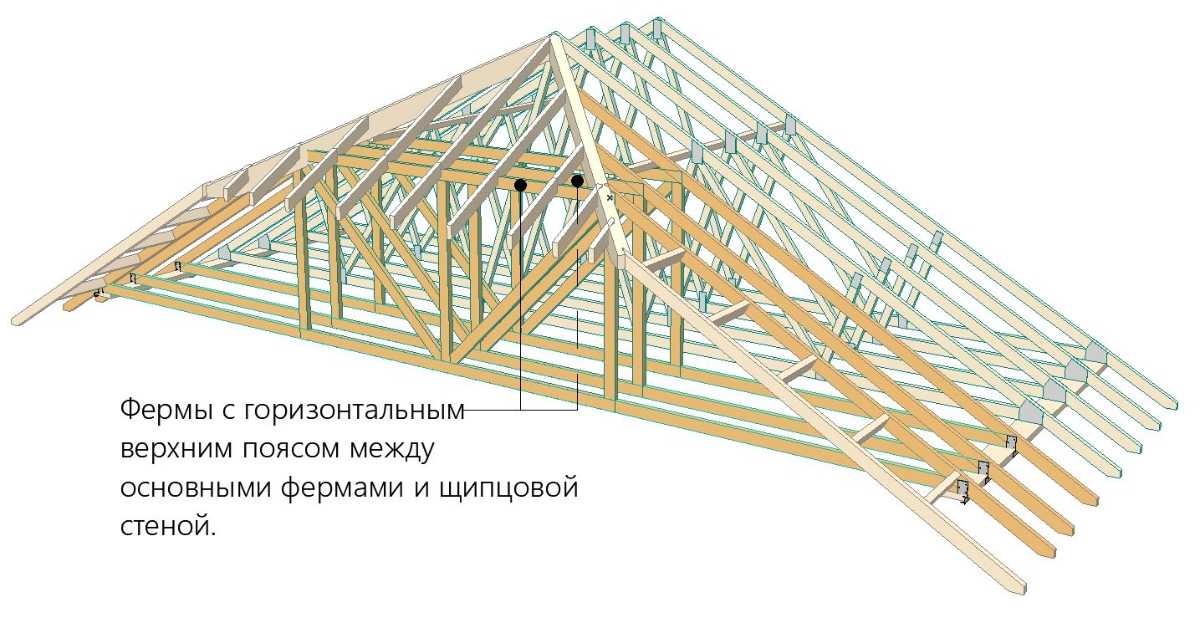

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.  Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Будьте в курсе!

Подпишитесь на новостную рассылку

устройство, чертежи, монтаж, план, расчет узлов

Содержание:

Сравнительная характеристика видов каркаса: шатрового и вальмового
Строительство вальмовой крыши
План укладки опор на мауэрлат
Сборка конькового участка четырехскатной крыши
Крепление угловых выносов стропильной системы
Устройство накосных стропил — чертежи
Сборка и монтаж вальмовых стропильных ног

Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Строительство вальмовой крыши

Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.

Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превосходить размеры дома на 40-50 см с каждой стороны – это ширина карнизного свеса.

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

• В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
• При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

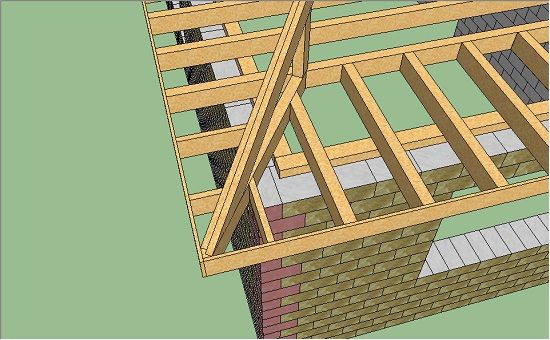

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

• Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
• Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
• Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Крепление угловых выносов стропильной системы

В углах за карнизной доской необходимо установить угловые выноса.

Их крепят так:

• От угла до места условного пересечения балки перекрытия с крайней опорой каркаса натягивают шнурку.
• По ее контуру в нужном месте размещают брусок. На бруске нужно отметить места, где он пересекает балку перекрытия и угловой стык карниза. По разметке все лишнее обрезают.
• С помощью уголков готовый элемент крепится к перекрытию и мауэрлату.

Те же действия выполняются со всеми оставшимися выносами.

Устройство накосных стропил — чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

• С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
• Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
• Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
• В другой заготовке для нижней пятки отпиливаем участок под углом α.
• С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом. Читайте также: «Чертежи крыш домов — этапы проектирования».

Изготовление остальных 3 деталей выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Сборка и монтаж вальмовых стропильных ног

По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.

Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.

На следующем этапе делают шаблоны для нарожников:

• Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.
• Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.
• Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.

Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее. Читайте также: «Как сделать расчет четырехскатной крыши – важные нюансы и особенности».

Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.

Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.

Каркас вальмовой крыши стал проще — хорошее домостроение

Сводка: Строитель из Северной Каролины Джон Кэрролл анализирует процесс строительства вальмовой крыши и обсуждает свой метод переосмысления этой сложной части конструкции. Используя в качестве примера крышу небольшой хозяйственной постройки, Кэрролл сначала находит шесть главных обычных стропил, а затем использует таблицу множителей стропил, чтобы определить длину обычных стропил. Затем он определяет пробег и длину вальмовых и нарожных стропил. Статью сопровождают полноцветные иллюстрации, подчеркивающие процесс шатровой крыши Кэрролла.

Обрамление вальмовой крыши — головная боль для большинства плотников, но это не обязательно. Процесс стал для меня намного проще, когда я понял, что основная проблема при строительстве вальмовой крыши — это планировка, а не математика. И ключом к планировке является точное знание, где начинать и заканчивать измерения.

В моем подходе все измерения проводятся по нижнему краю стропила, от короткой точки к короткой точке. Я не так научился это делать, но как только я начал думать о нижней плоскости стропил вместо верхней (или вместо какой-то теоретической средней линии), все стало на свои места. Потому что я измеряю и отмечаю нижнюю часть стропил, где я измеряю, там и отрезаю; а поскольку шагов меньше, шансов на ошибку меньше.

Еще одно преимущество моего подхода заключается в том, что мне не приходится иметь дело с опусканием вальмы, потому что я использую пиломатериалы одного размера для всех стропил и выравниваю нижние края. На этой крыше я использовал пиломатериалы 2 × 6 для бедер, домкратов и общих элементов. Это оставило верхние части домкратов на ¼ дюйма выше бедра, что позволяет обшивке очищать бедро и позволяет воздуху проходить через бедро и вверх к вентиляционному отверстию конька. Если бы я хотел, чтобы нижняя и верхняя кромки были на одной плоскости, я мог бы разрезать 2×8 до ширины 5-3/4 дюйма.0007

Мне также не нужно вносить поправки для измерения от центра доски, потому что я беру все свои измерения от края доски.

Другая вещь, которую я делаю немного по-другому, это то, что я кладу свою английскую измерительную рулетку, когда заканчиваю каркас стен, и беру метрическую рулетку, чтобы обрамлять крышу. В моем подходе метрическую систему проще использовать, когда речь идет о математике, потому что в ней нет дробей, с которыми приходится иметь дело. Сама математика проста для расчета, потому что каждое положение стропил и размер можно объяснить с помощью прямоугольных треугольников и размеров, основанных на теореме Пифагора.

Однако, прежде чем я обдумаю все это, первое, что я делаю на новом рабочем месте, — знакомлюсь с деталями и визуализирую, как части подходят друг к другу. Показанный здесь проект представляет собой простой сарай для хранения. Поскольку крыша небольшая, а весь каркас состоит из пиломатериалов размером 2 × 6, мне не нужно вносить поправки для большей коньковой балки или вальмовых стропил.

Два инструмента облегчают работу

Во-первых, я делаю рассказ из куска фанеры шириной 2 дюйма. Укладываю на верхнюю плиту торцевой стены и размечаю стропильный прогон, толщину стены (под срез седла) и карнизный свес. Прелесть палочки для историй в том, что я могу иметь все начальные размеры, необходимые для каркаса крыши, в одном месте. Затем я могу взять палочку с сюжетом на монтажную станцию ​​и использовать ее, чтобы сделать все монтажные работы, не тратя время на беготню туда-сюда.

Второй инструмент представляет собой таблицу множителей, которые дают отношение гипотенузы к длине крыши для заданных скатов крыши (врезка вверху). Одна колонна предназначена для рядовых стропил, а другая – для вальмовых. Другими словами, таблица служит моей шпаргалкой для определения длины стропил. Множитель, умноженный на прогон, и есть длина стропила. Я пишу эту таблицу в своем рабочем блокноте, но вы также можете найти эти значения в любой хорошей книге по каркасу крыш.

Если вы находитесь на крыше, которая находится между двумя значениями в таблице, скажем, с уклоном крыши 6 1/2 на 12, вы можете прибегнуть к уравнению a2+b2=c2.

Совет: если математика вам не по душе, попробуйте придумать уравнение на простом языке; т. е. само время прогона плюс само время подъема — это квадрат длины стропила.

Посмотрите на крышу в плане

Разметка вальмовых стропил — одна из тех ситуаций, когда трехмерное изображение не так четко, как двухмерный чертеж. Если посмотреть на крышу в плане, то можно увидеть, что вальмовый прогон является гипотенузой простого треугольника 90° с равными сторонами (черт. стр. 89).).

С помощью угольника выложите обе стороны вальмового стропила на пластине. Установите точку A, где линия компоновки встречается с внутренним краем верхней пластины. Измерьте от точки А до разметки ближайшего царга-ряда. Используйте это измерение для расчета сначала прогона, а затем длины вальмового стропила.

Получив длину вальмового стропила, вернитесь к трехмерному мышлению. Только что рассчитанная длина стропила представляет собой линию вдоль нижнего края доски от короткой точки двойного скоса до короткой точки посадочного среза. Для этой крыши я проработал срез седла и хвост так же, как и обычные стропила, за исключением того, что вместо того, чтобы удлинить срез седла достаточно далеко, чтобы очистить верхнюю пластину, я надрезал угол двойной верхней пластины, чтобы получить чистый подходят и для укрепления хвоста вальмового стропила.

Нарожные стропила имеют общий шаг стропила

Чтобы схема была простой и 16 дюймов по центру, я сохраняю компоновку боковых стен и использую планку для создания зеркального отражения на торцевых стенах. Этот метод добавит некоторую избыточность, но важно, чтобы каждая пара нарожных стропил сходилась в одном и том же месте на вальмовом стропиле.

На виде сверху видно, что расстояние от короткой точки посадочного среза вальмового стропила (точка А) до метки расположения нарожных стропил также является длиной нарожного стропила до короткой точки косого среза.

Используйте множитель обычных стропил, чтобы рассчитать длину нарожных стропил, и разложите срезы и хвостовики точно так же, как вы рассчитали обычные стропила. Затем делается отвесный срез с помощью пилы, установленной под углом 45°, создавая скошенный срез нарожного стропила.

Найдите шесть основных стропил

Нахождение пролета обычных стропил позволяет найти шесть основных стропил и установить длину конька. Если смотреть в плане, то два главных стропила и две наружные стены определяют квадрат в каждом углу здания. В конечном итоге вальмовое стропило разделит каждый квадрат пополам по диагонали, создав два прямоугольных треугольника.

Используйте ленту, а не ленту, чтобы свести к минимуму ошибки

1. На верхней пластине торцевой стены отметьте центральную линию. Затем отмерьте половину толщины конька (в данном случае 3⁄4 дюйма) и отметьте первую линию компоновки главного стропила.
2. Совместите конец палочки истории с только что сделанной линией раскладки «король-общий». На другом конце сюжетной палочки отметьте внутреннюю сторону боковины. Это обычный стропильный прогон. Также отметьте внешнюю сторону стены и свес карниза. Вы будете использовать это позже, чтобы вычислить длину хвоста.
3. Переверните планку на боковую стенку и отметьте стропильный прогон от внутреннего угла верхней пластины. Это вторая линия раскладки король-общий.
4. Повторите эти шаги в трех оставшихся углах. Это определит местонахождение конца конька и основных стропил.

Используйте множитель, чтобы найти длину обычного стропила

Есть много способов найти длину стропила, но в основном вам нужно взять длину стропила и преобразовать ее в длину стропила. Вы можете использовать теорему Пифагора, или вы можете использовать ярлык в таблице множителей. Чтобы использовать множитель, нужно знать пробег и уклон крыши.

1. Измерьте длину рядового стропила на своей рейке. Найдите в таблице ниже множитель, соответствующий уклону крыши. Умножьте время выполнения на множитель, чтобы получить длину стропила.
2. Измерьте длину стропила по нижнему краю стропила. В моем подходе длина стропила — это расстояние от короткой точки конькового пропила до короткой точки посадочного пропила.

Фигурное вальмовое стропило, затем длина

Вальмовое стропило немного отличается от обычного стропила: оно имеет меньший шаг, двойной скос конька, более длинный прогон и, как правило, более длинный посадочный срез. Сначала найдите прогон, а затем используйте множитель вальмового стропила, чтобы получить длину стропила и длину хвоста.

1. Отметьте расположение вальмовых стропил на верхней пластине. Установите точку А, где линия раскладки вальмовых стропил пересекает внутреннюю часть верхней пластины. Отмерьте обратно до ближайшего общего короля (это линия макета, которую вы уже сделали с помощью палочки для историй). Умножьте это расстояние на квадратный корень из 2 (1,414), чтобы получить прогон вальмового стропила.
2. Умножьте длину вальмового стропила на множитель, чтобы получить длину вальмового стропила.
3. Чтобы разметить конец вальмового стропила, умножьте уже рассчитанный размер хвоста обычного стропила на квадратный корень из 2 (1,414). Затем используйте множитель, чтобы получить длину хвоста вальмового стропила, измеренную от короткой точки спила седла до короткой точки спила хвоста с двойным скосом.

Найдите прогон нарожных стропил, затем получите длину с помощью множителя обычных стропил

1. Разложите нарожники на верхней пластине. Мне нравится накладывать их на шпильки боковой стены, а затем переносить тот же макет на торцевую стену с помощью палочки для историй. Найдите прогон нарожных стропил, измеряя расстояние от точки А до метки расположения нарожных стропил. Это измерение равно длине нарожного стропила.
2. Умножьте длину нарожника на множитель обычного стропила, чтобы получить длину нарожника (от короткой точки скоса до короткой точки посадочного среза). Обрежьте хвост точно так же, как обычные стропильные хвосты.

Используйте приспособление для разметки и обрезки стропил

После того, как вы сняли все размеры и записали их на планке, вы готовы резать обычные стропила, вальмовые

стропила и нарожные стропила. Сделайте шаблон для макета и направляющую для резки из куска фанеры с квадратным заводским углом. Для обычного стропила просто удвойте шаг крыши в дюймах. Для крыши 6 из 12 отметьте 12 дюймов с одной стороны для подъема и 24 дюйма с 9 сторон.0007

другой край для выполнения. Соедините метки, чтобы завершить треугольник. После вырезания фанеры прикрепите к длинной стороне ограждение 1×2. Когда вы закончите приспособление, напишите на нем множитель красным цветом. Для зажимного приспособления для вальмовых стропил подъем составляет 6 дюймов, а длина — 17 дюймов. Вместо удвоения подъема и уклона для зажимного приспособления для вальмовых стропил умножьте их на 1,5, что упрощает работу с приспособлением.

Метрическая система против английской

Размеры пиломатериалов и их продажа основаны на английской системе, поэтому в большинстве случаев имеет смысл использовать английскую рулетку. Однако, когда я работаю над проектом, связанным со сложной математикой, мне нравится использовать метрическую систему, потому что ее легче складывать, вычитать и умножать. Когда я впервые начал использовать метрическую рулетку, я думал, что будет период адаптации. Но не было: большинство из нас привыкло смотреть на единицы, разделенные на 10 равных приращений, как градусная шкала на торцовочной пиле. Метрические ленты продаются в большинстве хозяйственных магазинов или в Интернете.

Фотографии Джона Кэрролла, Кристы С. Доерфлер и Билла Филлипса; чертежи Тоби Уэллса.

Проектирование и строительство вальмовых крыш

Вальмовые крыши или так называемые вальмовые крыши представляют собой особый тип крыш, которые имеют очень пологий уклон по бокам с нисходящим рисунком к боковым стенам.

Содержание

Участок, где одна секция крыши соединяется с другой секцией, считается «вальмом», а вальмовая крыша обычно имеет очень одинаковые углы без какого-либо вертикального конца.

Вальмовые крыши состоят из четырех стропил, которые обычно сходятся на коньковой доске, расположенной в средней части крыши.

Если учитывать прямоугольную форму большинства зданий, то вальмовые крыши будут строиться с двумя треугольными и двумя трапециевидными сторонами; тогда как в случае квадратных зданий шатры чаще направлены к верхней части, образуя пирамидальную структуру.

Конструкции и стили крыши крыльца

Пожалуйста, включите JavaScript

Дизайн и стили крыши крыльца

Некоторые другие названия вальмовых крыш — пирамидальная крыша и павильонная крыша; здесь мансардные крыши, а также полушатровые крыши являются небольшими вариациями простых вальмовых крыш.

Шатровые крыши чаще используются в передовых архитектурах, скорее всего, в бунгало, коттеджах и ранчо.

Эти крыши придают домам дополнительные качества, такие как традиционный дизайн, надежность и повышенный комфорт. Шатровые крыши считаются одними из самых простых конструкций в категории вальмовых крыш.

КОНСТРУКЦИИ ВАЛЬМОВЫХ КРЫШ

Вальмовые крыши могут быть спроектированы над зданиями квадратной формы, а также над прямоугольными; конструкция вальмовых крыш может следовать треугольным сторонам, а также сочетать треугольные и трапециевидные стороны.

Некоторые конструкции вальмовых крыш повторяют форму пирамиды, тогда как другие могут иметь более симметричную структуру.

Как правило, на дизайн или стиль вальмовой крыши влияют три основных фактора:

1. Карнизы: Шатровые крыши с глубокими карнизами, которые помогают затенять окно от солнечного света; эта схема помогает охлаждать внутреннюю часть дома и обеспечивает сокращение счетов за электроэнергию при сниженном энергопотреблении.
2. Прочность: Для тех районов, где ветер и циклоны более распространены; скатов вальмовой крыши построены с высокой точностью, так что они могут обеспечить надежную службу в течение длительного времени.
3. Стиль : Шатровые крыши известны своим уникальным стилем и изящным внешним видом, который придает конструкции дома больше красоты.

КАК ПОСТРОИТЬ ВАЛЬМОВУЮ КРЫШУ

Как обсуждалось выше, вальмовые крыши имеют наклонные стороны, поэтому они должны быть сооружены с высокой точностью и безопасностью. Вот несколько шагов, которые помогут вам правильно построить вальмовую крышу:

Шаг 1: Размеры:

Одним из наиболее важных и основных этапов строительства вальмовой крыши является проведение измерений перед установкой. Это должны делать опытные люди с калькулятором вальмовой крыши; и вы должны сделать замеры по ширине и длине здания, и они будут использованы для расчета размеров коньковой доски, а также длины стропил.

Этап 2: Обрезка стропил:

После того, как вы закончили с измерительной частью, пришло время обрезать стропила в соответствии с этими спецификациями. Эти части позже будут использованы для строительства крыши.

Этап 3: Крепление стропил к коньковой доске:

Коньковые доски действуют как каркас, опирающийся на крышу; Вы должны начать процедуру установки, закрепив стандартные стропила на нужной стороне коньковых досок.

Этот процесс необходимо продолжать до тех пор, пока твердость или прочность всех коньковых досок не увеличится и их можно будет установить в соответствии с их весом.

Шаг 4: Размеры вальмового стропила:

Прежде чем приступить к строительству вальмовой крыши, хорошо убедиться в правильном выравнивании углов в углах. Для этого типа расчета вы должны использовать рамочный угольник, который облегчает выполнение измерений.

Шаг 5: Продолжайте крепить стропила:

Сейчас самое время перейти к креплению стропил; и эксперты предлагают начинать с одной стороны и пытаться прикладывать большее усилие для каждой регулировки стропила на доске. Это давление гарантирует, что вы получите гораздо лучшие результаты.

Шаг 6: Обрежьте стропила:

После завершения прибивания стропил можно приступить к обрезке, чтобы обеспечить превосходную линейную компоновку.

Этап 7: Крепление боковых стропил:

В этом типе конструкции угловые стропила называются вальмовыми и должны быть соединены с уже закрепленными соседними стропилами.

Шаг 8: Прикрепите и набейте стропила:

После того, как вы закончите крепление стропил, наступит время установить нарожные стропила между вальмовыми и стандартными стропилами.

Хорошо начать с одной части, а затем двигаться к концу; хотя этот процесс длительный, но при правильном выполнении он, несомненно, может привести к хорошим результатам на всю жизнь.

Если у вас нет надлежащих знаний об этом процессе установки, попробуйте обратиться за помощью к специалистам.

Важно обеспечить точность, так как в дальнейшем это может привести к соединениям обшивки, вентиляции и дренажа между ними.

Если крыша также включает дымоход, вам необходимо пройти некоторые другие процедуры, чтобы помочь вам создать идеальную конструкцию шатровой кровли.

КАК СОСТАВЛЯТЬ ВАЛЬМОВУЮ КРЫШУ

По сравнению с общим каркасом кровли, каркас вальмовой крыши более сложен, поскольку он состоит из четырех сторон переменной длины вместо двух сторон. Коньковая доска здесь центрирована как по длине, так и по ширине.

Шатровые крыши, как правило, могут иметь каркас самых разных размеров, которые могут иметь Т-образную или L-образную форму, и для них может потребоваться более сложная конструкция каркаса.

Здесь крыша разделена и структурирована на различные части, а основные точки соединения приходятся на коньки и стропила, поэтому центральная часть крыши требует более точного обрамления.

После того, как эти стропила правильно отрегулированы, можно легко разместить нарожные стропила, а также обычные стропила. Таким образом, создание вальмовой крыши требует опыта в этой области, чтобы готовая конструкция могла быть спроектирована с большей точностью и безопасностью дома.

Строительство вальмовой крыши требует надлежащего внимания к некоторым основным факторам, таким как размеры, каркас и регулировка стропил.

Если вы думаете о строительстве вальмовой крыши для вашего сложного коммерческого или жилого здания, важно построить превосходный план каркаса вальмовой крыши.

Целью этого плана является представление направления, а также вариантов размеров всей конструкции; этот план расположения помогает всем участникам работать на разных участках крыши.

Размер крыши обычно зависит от типа дома и его размеров; если вы пытаетесь следовать процедуре «сделай сам» для крыши своего дома, то хорошо начать с предварительно спроектированного пакета направляющих для вальмовой крыши.

Это руководство может помочь вам обеспечить надлежащую вентиляцию, обшивку, водосточные желоба, дренаж, изоляцию, регулировку дымоходов и защиту от неба.

Различные комплекты вальмовых крыш могут помочь вам в этом процессе с помощью инструкций по обеспечению качества.

Здесь вы получите самую подробную информацию, если вы ищете, как построить каркас вальмовой крыши. Угол разгибания бедра от каждого угла, вероятно, должен составлять 45 градусов, но в некоторых случаях допустимы и другие углы.

1. Начните с макета здания прямоугольной формы.
2. Найдите осевую линию в средней части.
3. Теперь нарисуйте линию под углом 45 градусов от каждого угла к осевой линии, которая может помочь определить местоположение стропил.
4. Начертите линию конька между точками пересечения вальмовых стропил.
5. Наконец, рассчитайте расстояние между стропилами и уложите их в соответствии с планом каркаса крыши.
6. Для проектирования вальмовых крыш полезно построить на бумаге соответствующие схемы, чтобы эти рисунки могли помочь вам в правильной компоновке на следующих этапах.

Каркас вальмовой и ендовой кровли не так сложен по сравнению с процедурами каркаса вальмовой кровли; здесь крыши построены под углом 90 градусов:

1. В первую очередь необходимо спроектировать план здания.
2. Теперь нарисуйте самый большой прямоугольник внутри макета здания.
3. Теперь нарисуйте осевые линии для всех прямоугольников, образованных внутри.
4. Постройте линию под углом 45 градусов от внешних и внутренних углов и продлите эти линии до пересечения с осевой линией. Эти линии будут обозначать расположение вальмовых стропил на внешних углах, а также на стропилах ендовы.
5. Теперь центральная линия помогает соединить ендову и вальмовые стропила.
6. Нарисуйте сплошными линиями расположение гребней.
7. Проверьте расстояние между различными стропилами, а затем постройте аналогичный план каркаса крыши.

Используя эти рекомендации по устройству вальмовых крыш, можно построить в своем доме качественную крышу, которая защитит вас от всех неблагоприятных погодных условий.

Вальмовые крыши считаются лучшим выбором для покрытия навесов с конструкциями типа горизонта. Эксперты говорят, что этот сарай с вальмовой крышей приносит наибольшую прибыль в прибрежных и ветреных местах, а также придает очень привлекательный вид собственности.

В большинстве этих мест вы можете найти квадратную шатровую крышу, которая придает дому уникальный внешний вид и дополнительную защиту от нежелательных природных явлений.

Для тех, кто хочет сделать надлежащий анализ плана вида вальмовой крыши, некоторые рисунки могут оказать большую помощь:

Эти изображения могут дать полное руководство с точки зрения деталей каркаса вальмовой крыши; лучший источник для понимания такой важной задачи — это изображения.

Следовать процедурам становится легче, если у нас есть графическое изображение для каждого аспекта. Хотя существует множество моделей кровельных стилей, которые обеспечивают надлежащее покрытие дома с дополнительной защитой от неблагоприятных погодных условий.

Вот несколько преимуществ вальмовых крыш:

• Шатровые кровли в форме пирамиды очень предпочтительны на горных участках, где в зимнее время выпадает сильный снегопад.
• Вальмовые крыши, как правило, имеют единую фасцию со всех сторон, что упрощает установку водосточных желобов.
• Шатровые крыши также хорошо подходят для теплого климата, так как создают идеальную тень для дома со всех сторон, способствуя хорошему охлаждению.
• Вальмовые крыши также имеют карнизы по всем направлениям, которые помогают обеспечить полную защиту дома от солнца, а также других атмосферных неприятностей.
• Одним из важнейших преимуществ вальмовых крыш является их способность обеспечивать отвод воды; так как все стороны крыши расположены под правильным углом, на этих крышах нет возможности скопления воды.
• Помогают предотвратить обрушение крыши.
• Шатровые крыши с углом наклона 30 градусов считаются лучшими конструкциями для обеспечения длительного срока службы.

Несколько недостатков связаны с вальмовыми крышами:

• Одним из наиболее заметных недостатков вальмовых крыш является их типичная или сложная процедура строительства.
• Вальмовые крыши требуют больших трудозатрат, а также нуждаются в дополнительном сырье, что увеличивает стоимость.
• Время от времени им требуется техническое обслуживание для обеспечения длительного срока службы.

Если вам интересно, как построить четырехскатную крышу на вашем коммерческом или жилом объекте, то это руководство может вам очень помочь. Он включает в себя полную информацию о стропилах, коньках, каркасе и основах проектирования, которые могут помочь людям даже при самостоятельной работе.

Шатровые крыши считаются лучше, чем двускатные, потому что они лучше защищают ваш дом со всех сторон, так что внутренняя структура может оставаться в безопасности даже в неблагоприятных погодных условиях.

Шатровые крыши не очень уязвимы для сильного ветра, как двускатные крыши, поэтому они считаются идеальными практически для всех условий окружающей среды. Как правило, люди начинают с каркаса полувальмовой крыши, потому что это помогает упростить процедуру строительства для рабочих.

При правильной конструкции каркаса вальмовой крыши до начала строительства всем рабочим становится легче поддерживать идеальное выравнивание в различных углах, чтобы обеспечить правильное соединение стропил и коньков.
