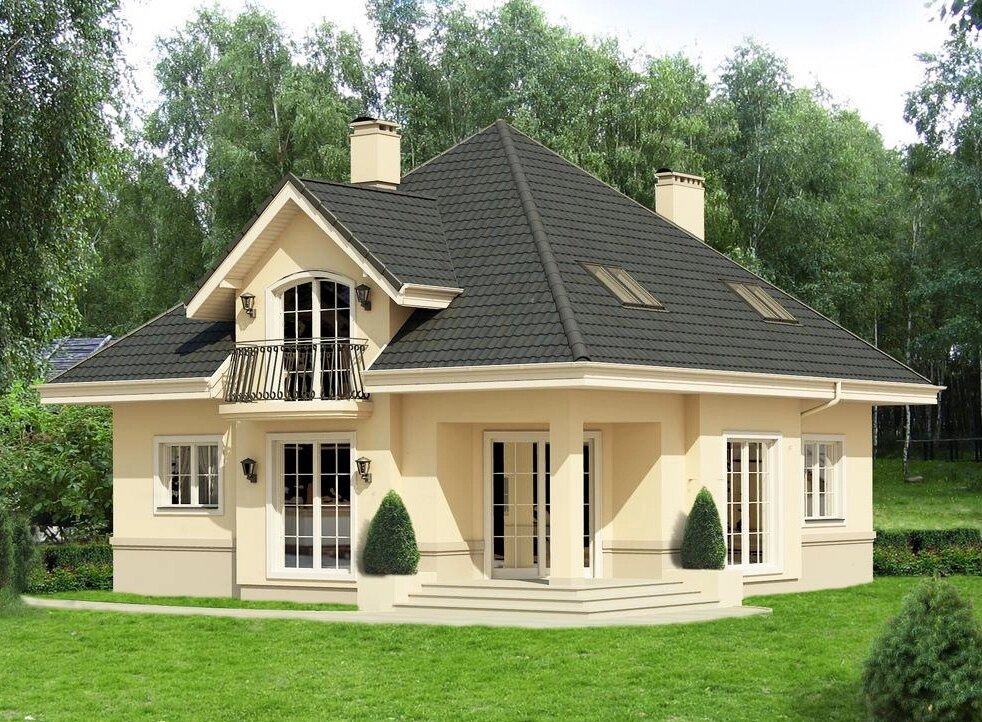

Пример вальмовой крыши

Зачастую, выбор крыши определяется формой всего здания, его архитектурным строением или желанием домовладельца. Четырехскатная кровля становится очень популярным архитектурным вариантом в современном загородном или городском домостроительстве.

Как сделать четырехскатную крышу, что такое вальмовая и шатровая крыша, каково их строение, стропильная система и ее монтаж — об этом и о многом другом можно узнать из этой статьи.

Содержание

  • 1 Типы вальмовых (четырехскатных) крыш
  • 2 Варианты проектирования четырехскатных крыш
  • 3 Основные нагрузки, действующие на стропильную систему
  • 4 Стропильная система четырехскатной крыши и ее монтаж
  • 5 Работы по соединению конькового узла и других элементов
  • 6 Особенности устройства шатровой четырехскатной крыш

Типы вальмовых (четырехскатных) крыш

Если рассматривать четырехскатные крыши, то к ним можно отнести любые крыши, у которых есть четыре ската. При этом два из этих скатов должны иметь трапецевидную форму, а оставшиеся два приобретают подобие треугольников.

Можно услышать и о других типах четырехскатных крыш, таких как вальмовые крыши и шатрового типа, а также переходный вариант — полувальмовые. Все эти подвиды, по сути, то же самое, что и четырехскатная крыша, только немного дополненная конструктивно и видоизмененная.

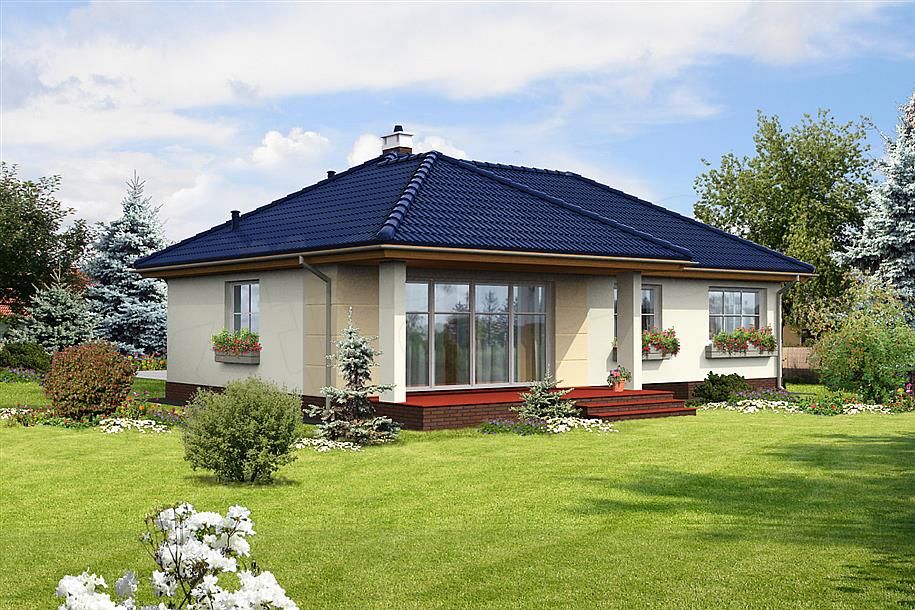

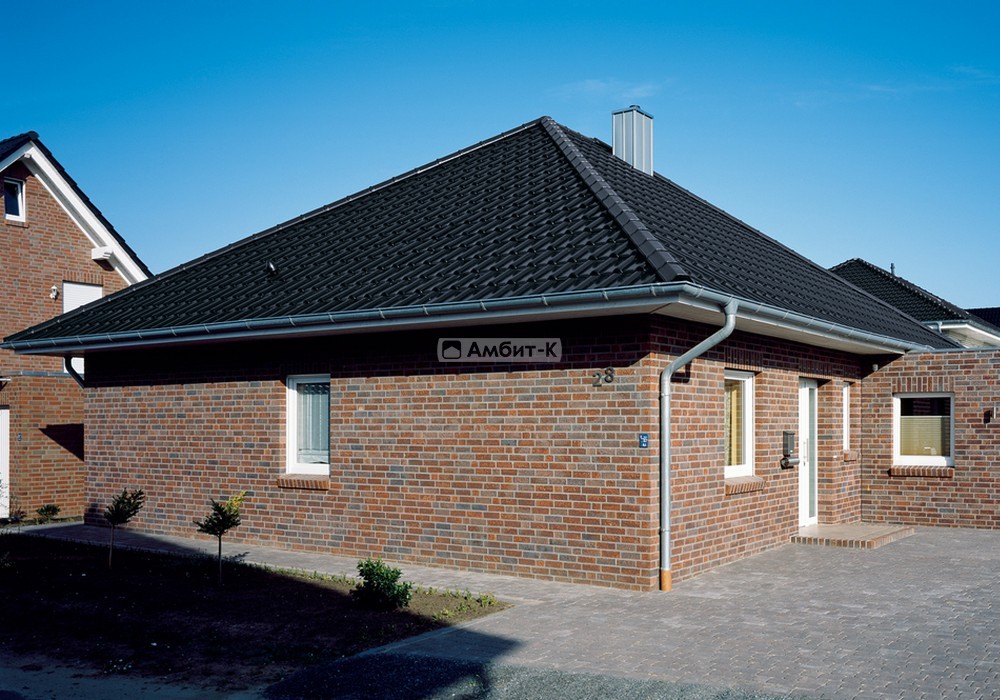

Вальмовая четырехскатная крыша — это вариант кровли с двумя скатами треугольной и двумя трапецевидной формы. Здесь как раз треугольные скаты и носят название вальмов. Если под крышей планируется сделать жилое помещение, то мансардные окна встраиваются в конструкцию скатов крыши.

Полувальмовая кровля — в этом варианте вальмы имеют плоскости ломанного типа, но в тоже время состоят также из трапеций и того же треугольника, только верхнего.

cab#version=6,0,40,0″>

Шатровая крыша обычно состоит из четырех треугольных плоскостей, сходящихся в одной точке в верхней части крыши, таким образом напоминая пирамиду с четырьмя ребрами. В основе такой крыши лежит квадрат. Фронтоны на этом типе крыши также не предусмотрены.

Варианты проектирования четырехскатных крыш

Первым этапом перед возведением крыши является составление общего проекта, где должны быть продуманы все основные моменты будущей постройки. Рассчитываются все основные нагрузки, которые могут быть возложены на систему стропил. Сюда включается следующее:

  • предполагаемый вес кровельного материала;
  • определение веса всего кровельного «пирога», который включает в себя такие элементы, как слой утеплителя, гидроизоляционные материалы, а также необходимый слой гидроизоляции;
  • расчет предполагаемой снеговой нагрузки на кровлю здания;
  • учитывается и количество осадков в летний период;
  • увеличение нагрузки от порывов ветра;
  • а также учет веса всего оборудования, которое  предполагается задействовать при монтаже крыши.

Необходимо также определить, какими должны быть уклоны на скатах кровли. Просчитав все необходимые параметры, можно начинать расчет сечения, а также общую длину всей стропильной системы и отдельных ее элементов. В зависимости от предполагаемого угла скатов нужно подбирать и подходящий кровельный материал.

Если крыша предполагается практически плоская, т.е. градус наклона небольшой (от 6 до 15), тогда лучше использовать кровельные материалы рулонного типа. Если же угол наклона очень крутой (от 35 градусов и выше), тогда лучше использовать металлочерепицу, листы профнастила или асбестоцементные листы.

Стропильная система четырехскатной крыши

В проект должны быть включены все этапы и чертежи, как постройки всей стропильной системы, так и всех узлов соединения, а также и расположение обрешетки. Помимо этого в проекте должны быть учтены и другие особенности, характерные для этого вида крыши, такие как устройство кровельного пирога и остальных элементов крыши.

Если проект будет достаточно подробным, то можно будет довольно легко выяснить, сколько нужно строительных материалов для крыши, включая стропильную систему, а также всю систему кровельного пирога.

Если нет возможности сделать такой подробный проект, тогда его можно заказать в любой фирме, которая занимается строительством. Там с легкостью рассчитают все нагрузки, которые будут отражены в требованиях заказчика.

Основные нагрузки, действующие на стропильную систему

Если составляется проект для вальмовой крыши, то нужно производить учет всех нагрузок, которые могут воздействовать на кровлю. Условно их можно разделить, на временные нагрузки и те, которые действуют постоянно.

Временные нагрузки — это нагрузки, связанные с погодными условиями эксплуатации кровли, такие как снег, дождь и так далее.

Постоянные нагрузки — это собственно сама кровля крыши и ее составляющие, такие как кровельный материал, система креплений, ну и, конечно же, сама стропильная система.

Если уклон крыши составляет меньше, чем 60 градусов, тогда расчет снеговой нагрузки, которая характерна для средней полосы России, нужно согласовывать со СНиП (это 180 килограмм на 1 квадратный метр). Но, конечно же, она может в разное время зимнего периода значительно меняться и доходить до 400 килограммов на метр.

Уклон крыш также может быть различным. Если он планируется меньшим, чем 30 градусов, то в этом случае считается, что расчет ветровой нагрузки вовсе не нужен, так как ветер ни оказывает никакого существенного влияния на такую крышу.

Стропильная система четырехскатной крыши и ее монтаж

Вальмовая крыша включает в себя не только стропила, она также имеет брус, на который опирается вся стропильная система. А сам брус, который укладывается на стены,  называется мауэрлатом. Располагают его строго горизонтально, так как в противном случае это может привести к нарушению в геометрии всей крыши.

По мауэрлату проходят также потолочные балки. При возведении деревянных домов стропила закрепляются к венцу верхнего сруба.

При установке стропильной системы нужно обратить особенное внимание на правильную установку, накосных стропил, так как, это очень важная часть в строении всей крыши.

Накосные стропила — это коньковый брус с некоторым раздвоением на концах и разными ногами, упирающимися в углы стен и сходящиеся под углом.

Пример крепления накосных стропил

Накосные стропила (диагональные)  должны крепиться к мауэрлату дополнительно при помощи так называемых нарожников, т.е. укороченных стропильных ног, главной задачей которых является поддержка накосных стропил.

Если площадь крыши очень большая, то в этом случае могут быть установлены шпренгельные фермы, они могут дополнительно снизить нагрузку с накосных стропил. Но шпренгельные фермы также требуют дополнительных расходов строительных материалов для сооружения затяжек, на которые они будут опираться.

Кроме этого в конструкции вальмовой крыши могут быть установлены подкосы, дополнительные стойки, затяжки. Все это нужно для того, чтобы еще больше укрепить каркас для распределения равномерной нагрузки на всю крышу.

Что касается диагональных стропил, то они закрепляются вверху к коньковому прогону, а он в свою очередь должен опираться на балку перекрытия, установленную продольно.

Концы накосных стропил, которые находятся внизу, должны быть закреплены на мауэрлате при помощи врезок, а также укреплены дополнительными крепежными узлами.

Если все диагональные стропила уже будут выставлены, тогда можно начинать установку других стропил. Шаг, с которым должны быть установлены стропила, должен быть уже рассчитан на стадии проектирования.

Накосные стропила могут быть стянуты, при необходимости, междудруг другом у верхней части крыши дополнительной стяжкой — ригелем. Обычно ригель располагают на расстоянии в один метр от самого верха конька. Он часто бывает необходим для того, чтобы кровля лучше могла переносить нагрузки, связанные с ветром.

Обязательно нужно как можно более внимательно отнестись к местам соединения мауэрлата и ног стропил. Так как, безусловно, это основные точки, именно они во всей конструкции ответственны за ее прочность.

После окончательной установки всей стропильной системы сооружают обрешетку, а также дополняют другими необходимыми слоями, в том числе и для утепления кровли.

Работы по соединению конькового узла и других элементов

Коньковый узел (место, где соединяется коньковый прогон с другими накосными стропилами) может быть выполнен различными способами. Это зависит от того, сколько используется промежуточных опор, а также стоит учесть и конструктивные особенности наслонных основных стропил, предназначенных для поддержки четырехскатной крыши всего дома.

Если стропила на всех основных скатах упираются только в коньковый прогон, то диагональные стропила должны упираться в консоли конькового прогона. При всем этом консоли должны немного выходить за подстропильную раму (на расстояние в 100 миллиметров). Если выпуск оказался слишком большим, то лишнее потом спиливают.

Монтирование шпренгеля

Если же в конструктивных элементах основных скатов используются только боковые прогоны, а все стропила сделаны из простой доски, тогда необходимо для усиления кровли установить шпренгель, у которого должна быть стойка. Именно на нее впоследствии будут опираться стропила, идущие по диагонали.

То место, где соединяются стропила и консоли, а также шпренгель, стесывается под горизонтальным углом, а затем прибивается гвоздями. При этом дополнительно могут быть использованы хомуты из металла или скрутки из проволоки.

Три способа крепления нарожников к диагональной ноге стропил:

  • С помощью самого обычного запила (в плоскости диагональных стропил) и нескольких прочных гвоздей
  • С применением гнездовых соединений, которые выбираются на диагональных стропилах под самые верхние концы закрепляемых нарожников
  • Крепление черепных брусков (50 х 50 мм) по длине всех диагональных стропил и нарожников, которые упираются в них с двух сторон. При этом дополнительно укрепляются и накосные стропила. Если шаг нарожников не совпадает с шагом рядовых стропил, тогда его немного сдвигают.

Накосные стропила, нижней своей частью, могут упираться в мауэрлат, но он должен быть уложен под тем же углом, под которым уложены и стены. Таким образом, конструкция может иметь как распорную составляющую, так и быть совершенно безраспорной. При возникновении такой необходимости верхний пласт стропил, идущих по диагонали, аккуратно стесывают под нужными углами.

Особенности устройства шатровой четырехскатной крышШатровая крыша

Особенностью шатровой крыши является то, что у нее есть коньковый узел, а конька, как составного элемента крыши, она не имеет. Коньковый узел представляет собой место, где соединяются все четыре ската. Четырехскатная крыша для беседки очень часто имеет шатровый тип кровли. Стропильная система такой крыши для жилого дома образована системой накосных стропил и нарожниками.


Если в ранее разрабатываемом проекте учитывалась возможность установки центральной стойки, тогда проектирование и монтаж крыши можно осуществлять по принципу наслонных стропил. Если же в проекте этого задумано не было, то можно сооружать крышу при помощи системы висячих стропил.

Перед тем, как начинать монтаж такой крыши, необходимо проверить, все ли хорошо с правильностью размеров стен. Например, если стены вдруг окажутся разной высоты, то в таком случае сделать крышу шатрового типа будет попросту невозможно.

Чтобы понять, все ли в порядке со стенами, необходимо измерить их диагонали. В случае если они не равны, необходимо будет прибегать к некоторым хитростям, чтобы  «выровнять» стены.

В этом случае при укладке мауэрлата нужно постараться уложить его так, чтобы углы со стенами казались прямыми. Конечно, для этого потребуется изрядно потрудиться, но без выпрямления стен невозможно будет добиться сведения всех элементов крыши в одну точку. А это очень важно, ведь если «завалить» хотя бы один скат, то нагрузка будет распределяться неравномерно, что может привести к будущему обрушению крыши.

Установка стропильной системы, начинается с того момента, когда с разных сторон, парами устанавливают накосные стропила. Диагональные стропила всей конструкции такого типа обязательно должны держать упор на мауэрлате, при этом должны быть использованы шпренгели.

На самом последнем шаге закрепляются нарожники. Крепление нарожников из досок выполняется прямо к накосным стропилам с использованием брусков.

В данной статье были рассмотрены разные типы четырехскатных крыш. Все они имеют примерно одинаковые принципы постройки. Но в отдельных случаях, как, например, при возведении шатровой крыши имеется ряд особенностей, которые присущи исключительно этому типу кровли. Чтобы увидеть, как выглядят четырехскатные крыши, нужно всего лишь в строке поиска ввести запрос: «четырехскатная крыша фото».

Но нужно помнить, что вальмовые или четырехскатные крыши, это довольно сложный тип крыши в плане монтажа и отделки, поэтому лучше всего для проектирования и строительства этого вида крыш воспользоваться помощью профессионалов, которые всегда помогут и сделают ваш дом более надежным, комфортным и приносящим покой вам и вашим близким!

Четырехскатная крыша – проекты, расчеты, система, фото

ЧетырехскатныеКомментарии: 0

При строительстве частного дома можно использовать самые различные конструкции кровли. Все будет зависеть от размеров постройки, ее предназначения, ваших финансовых возможностей и погодных условий в регионе.

Читать далее

ЧетырехскатныеКомментарии: 0

Четырехскатные крыши выгодно отличаются от двускатных не только своим внешним видом. Они удачно сочетают красивый дизайн и надежную защиту дома от капризов погоды, придают ему дополнительной оригинальности и шарма.

Читать далее

Четырехскатная крыша является одним из самых практичных типов, используемых в частном домостроении кровлей. Основными преимуществами такой крыши является красота и отличные теплоизоляционные свойства.

Виды четырехскатной крыши

Конструкция четырехскатной кровли — одна из самых сложных и долговечных среди всех типов крыш. Она предоставляет огромные возможности дизайнерам для создания новых необычных жилых строений. Этот тип кровли состоит из четырех скатов, два из которых — треугольные, а два — трапециевидные. Определившись с типом крыши и разработав проект четырехскатной крыши, можно начинать ее строительство.

При создании крыши такого типа используют 3 основных вида кровли:

  1. Шатровая — скаты которой представляют собой 4 треугольника, сходящиеся в одной точке. Благодаря такому расположению образуется красивая пирамида. От основы такого вида крыши зависит ее форма.
  2. Самый сложный вид четырехскатных крыш – вальмовая — используется на строениях прямоугольной формы. Состоит из нескольких треугольных и 2 трапециевидных скатов. Считается наиболее практичным видом кровли, несмотря на небольшие проблемы при строительстве.
  3. Полувальмовая (датская) крыша — состоит из нескольких неровных поверхностей, делящих плоскость кровли на треугольники. Этот вид конструкции лучше всего подходит для домов в северных широтах.

Расчет четырехскатной крыши

Предварительно осуществляются проектные работы: составляется расчет четырехскатной крыши и создается ее чертеж. В проекте определяют основные параметры – уклон, тип кровли, нагрузки атмосферных осадков, использование чердачного помещения под мансарду. Например, в северных широтах уклон делают меньшим — из-за постоянных сильных ветров, а максимальный уклон делают при больших нагрузках кровли. От угла уклона зависит, в свою очередь, тип кровельного материала.

Для уклона до 10 градусов можно использовать листы шифера или рулонные кровли, для уклона до 60 градусов подойдет металлочерепица или натуральная кровля.

Также определяют тип использующейся стропильной системы четырехскатной крыши.

Устройство четырехскатной крыши

Для возведения крыши такой конструкции используются диагональные (накосные) стропила, направленные в углы дома. Из-за веса крыши их делают из двойного бруса. Еще одной особенностью стропильной системы этих крыш является использование нарожников (укороченных стропил), упирающихся в диагональные стропила. Такая конструкция выдерживает очень большую массу.

Иногда при строительстве таких крыш большой площади вместо деревянных используют более прочные стальные элементы.

После строительства стропильной системы на нее укладывают сверху гидроизоляцию (прикрепляют строительным степлером), и изготавливается обрешетка. Далее приступают, непосредственно, к монтажу выбранного кровельного материала.

Подробнее посмотреть этапы создания четырехскатной крыши на фото можно на нашем портале в данной рубрике.
