Четырехскатная крыша, стропильная система: чертежи

Четырехскатная крыша, стропильная система которой может быть как вальмового так и шатрового типа, считается самой надежной защитой для частного дома и дачных. Мы расскажем о преимуществах и недостатках шатровой кровли, поделимся схемами и чертежами, а также поможем рассчитать длину стропил и необходимые материалы для монтажа.

Содержание:

Преимущества и недостатки четырехскатной кровли
Виды четырехскатной кровли
Расчет четырехскатной шатровой крыши
Материалы для шатровой кровли
Как сделать четырехскатную крышу дома своим и руками

Несмотря на большую популярность обычных двускатных крыш, многих владельцев привлекает более сложный, но и более интересный вариант — крыша шатровая. Рассмотрим преимущества и недостатки, особенность конструкции и порядок возведения такой крыши.

Преимущества и недостатки четырехскатной кровли

В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию.

Однако конструкция четырехскатной крыши не лишена и недостатков. И в первую очередь это сложность ее монтажа, а также более высокая, по сравнению с двускатной крышей, стоимость.

Виды четырехскатной кровли

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

Четырехскатная шатровая кровля

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений. Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Вальмовые крыши различной сложности

Наиболее распространенный вариант — простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество — большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

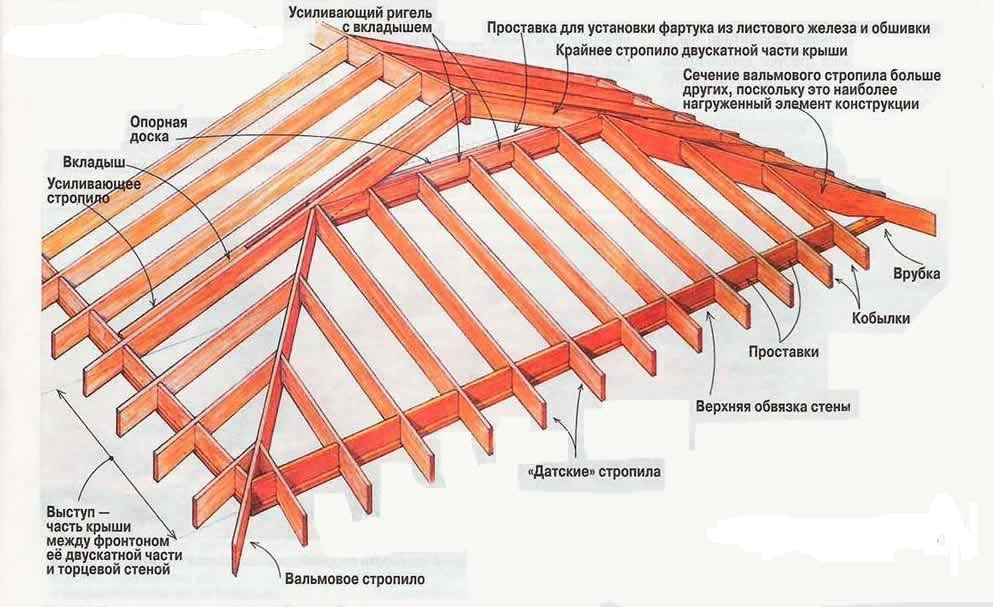

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой — на стропила.

Материалы для кровли

После того как готов план кровли четырехскатной крыши чертеж, приступаем к подбору материалов.

Перед тем, как сделать четырехскатную крышу своими руками, нужно позаботиться о качестве исходного сырья. Вся древесина должны быть хорошо высушена. Брусья и доски не должны иметь видимого искривления и сучков. Особенно важны эти требования при постройке симметричной шатровой крыши наслонного типа. Её конструкция не допускает ошибок и просчетов. Использование шаблонов обеспечит максимальную точность всех элементов.

На стропила пойдет брус с размерами сечения не менее 50х150 мм. Верхняя часть всех стропильных ног сходится в одной точке. Там они связываются между собой при помощи накладок, шпилек или болтов. Островерхая кровля испытывает значительные ветровые нагрузки и для нее нужно увеличить количество точек крепления кровли к мауэрлату.

Как сделать четырехскатную крышу дома своим и руками

Как и любая другая, четырехскатная крыша монтируется на мауэрлат — брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.

Если это невозможно, стойки можно опирать на балки перекрытия. При этом сечение бруса для балок выбирают с необходимым запасом. В остальном порядок возведения четырехскатной крыши полностью идентичен двухскатной.

Итог

Хорошая четырехскатная крыша не только защитит дом от капризов погоды, но и будет его главным украшением. При хорошей организации процесса для ее постройки не потребуется дорогостоящей техники и привлечения дорогостоящих специалистов.

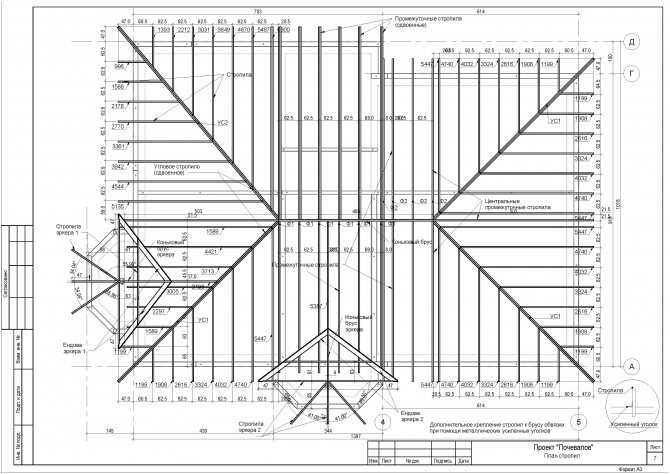

чертеж, проект, схема и план стропил вальмовой крыши

Презентабельный внешний вид, надежность, долговечность – все это  четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.

Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.

В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.

Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.

Фронтонов (это треугольные завершения фасадов постройки, ограниченные с боков двумя скатами крыши, а  у основания карнизом) на такой кровле нет, а чердачные окна размещаются в скатах.

Эта кровля намного экономичней двухскатной по затратам на стеновые стройматериалы, но наклонные ребра на стыках вальм и фронтальных скатов  требуют установки весьма сложной стропильной конструкции и дополнительного замера, подгонки кровельного  материала.

Скаты зачастую делают с разными уровнями наклона, благодаря чему и создается силуэт ломаной крыши.

• Полувальмовая (датская) конструкция. Отличается от предыдущей наличием фронтона, который наверху имеет небольшую вальму. Защита от ветровых нагрузок у такой кровли обеспечивается коньком (верхним горизонтальным ребром крыши, образованным из-за пересечения двух скатов). Наиболее часто подобное устройство кровли встречается в регионах с частыми сильными ветрами.

• Шатровая конструкция. Имеет вид пирамиды: четыре треугольных ската, сходящиеся вершинами в одном месте. Такие кровли не имеют фронтонов, возводятся на небольших постройках в форме равностороннего многоугольника или квадрата. Монтаж стропильной системы у такой крыши очень сложен.

Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать,  осуществить расчеты по конструкции, а также создать её чертеж.

Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.

В районах с частыми и сильными осадками уклон скатов должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и редкими дождями наклон скатов обычно делается намного меньше.

Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия;  14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.

Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.

Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами,  проверяется их несущая способность.

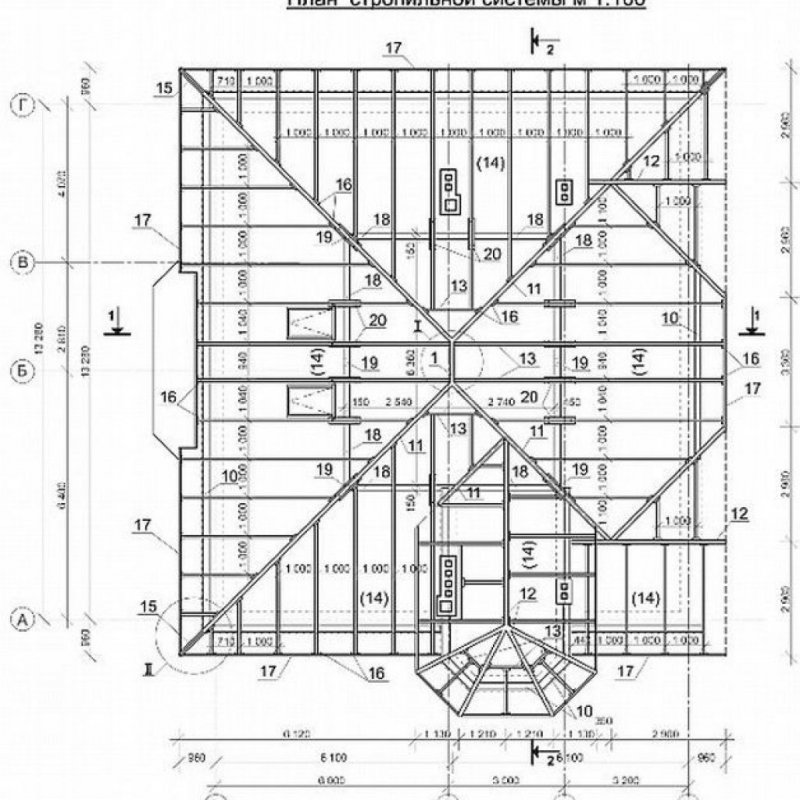

План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.

Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они  заметно мощнееи длиннее обычных).

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная  рейка и т.д.

Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.

Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.

Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии  устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.

Не забывайте проверять правильность установки с помощью строительного уровня.

Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать  верхний  венец сруба.

После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и стоек.Их главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также — придать всей конструкции достаточную жесткость.

Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши  регулируется посредством  длины диагональных стропил.

Поможет в работе особая таблица коэффициентов с представленными в ней соотношениями длины и заложением стропил для разных наклонов ската крыши. В одном её столбце указаны коэффициенты для промежуточных, в другом — для угловых стропильных ног.Для того, чтобы подсчитать нужную длину стропила, умножьте заложение на коэффициент. Такую таблицу вы без труда сможете найти в интернете.

В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.

Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки  от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться.  Иногда их можно закрепить на имеющихся поперечных или продольных балках.

Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).

После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.

Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего снега.Схема стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.

Скрепите наклонные стропила между собой примерно на расстоянии метра от верхней стропильной балки.Сделать это возможно с помощью досок с сечением не меньше 4*12 см.

Необязательно подбирать нарожные стропила строго по длине, ведь ихвероятнее всего придется обрезать. Главное проследите, чтобы они не оказались слишком короткими.

Основные рекомендации по установке вальмовой конструкции:

• дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
• наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
• совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
• для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
• повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.

После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.

После монтажа всей конструкции четырехскатная крыша (как и любая другая) предусматривает создание обрешетки. Для этой цели используют деревянные доски толщиной 50 или 40 мм.  Главное, чтобы материал был высококачественный и хорошо просушенный.

Перед устройством обрешетки необходимо простелить пленку, изолирующую крышу от пара и влажности. Такая пленка крепится с помощью степлера. Кроме этого, ни в коем случае нельзя упустить из виду теплоизоляцию, которая должна быть обустроена в чердачном помещении. Теплоизоляция необходима, чтобы поддерживать в здании нормальный температурный режим. И уже после этого производится установка четырехскатной кровли.

И последний этап — укладка кровельного покрытия. В выборе вы не ограничены, руководствуйтесь собственным вкусом, материальными возможностями и конструктивными особенностями вашей крыши. Главное, прикрепите материал достаточно прочно, аккуратно, чтобы дождь не мог проникать внутрь помещения через стыки, а ветер – срывать фрагменты кровли.

Схема стропильной системы вальмовой крыши весьма сложна, как уже не раз говорилось выше, но не стоит её пугаться. Самое главное произвести все расчеты и замеры правильно, а также не ошибиться с разметкой. Досконально разобравшись в этом один раз, вы сможете без труда повторить аналогичное строительство. Конечно, одному человеку будет довольно сложно справиться с предстоящим объемом работ, так что пара помощников не помешает.

Скатная крыша | 6 типов скатных крыш | Дизайн скатной крыши | Конструкция скатной крыши

Привет, ребята, Сегодня, после обширных исследований, я собираюсь поделиться с вами исчерпывающим руководством по скатной крыше.

При строительстве необходимо учитывать факторы конструкции крыши, среди которых важное значение в жилищном строительстве имеют водосточные линии, электрические линии, водопроводные линии, водосточные линии и т. д. Отличные внешние факторы и использование различных кровельных материалов должны быть тщательно изучены для получения превосходной конструкции крыши.

Конструкция водостока во многом зависит от уклона крыши. Крыши делятся на две категории. Плоская крыша и скатная крыша. В пологих крышах крыша держится под уклоном от одной боковой стены к другой.

В прежние времена лучшее покрытие для крыш с малым уклоном делалось из дерева. Теперь предназначен для скатных крыш в наше время. Такой тип кровли выглядит очень привлекательно. Скатная крыша широко используется, поскольку придает декоративный эффект традиционным и современным домам.

Содержание

Что такое скатная крыша?

Скатная крыша представляет собой тип наклонной крыши. Скатные крыши имеют наклон от одного конца к другому. В скатной крыше скат обычно делится на две части под углом от центрального конька.

Уклон скатной крыши делится на ее горизонтальный пролет. Мерой устойчивости такой крыши является горизонтальный пролет. Эти крыши можно использовать для ограниченной ширины и общих зданий. В котором крыша здания может быть правильно наклонена в крышу.

Когда верхняя поверхность крыши покатая, такая крыша называется скатной. Этот тип наклонной плоской крыши лучше всего подходит для районов с сильными дождями или снегопадом.

Стандартный уклон крыши

Уклон крыши зависит от культуры, климата, стиля и доступных материалов. В США стандартный шаг составляет от 4/12 до 9/12. В то время как в Великобритании типичный дом имеет угол наклона от 40° до 50°. Однако следует избегать наклона более 45°.

Конструкция скатной крыши

Скатная крыша представляет собой крышу с наклонной поверхностью или поверхностями с углом, обычно превышающим 20 градусов. Для скатной крыши требуется уклон более 10 градусов или две наклонные крыши, которые встречаются на центральном коньке.

Скатные крыши более устойчивы, чем плоские, в периоды сильных дождей и обеспечивают более эффективный дренаж. Вода стекает легко и равномерно через скатную крышу, в то время как вода может скапливаться на плоской крыше, создавая структурное давление.

Односкатная крыша представляет собой тип конструкции наклонной крыши с односкатной поверхностью крыши. Односкатная крыша называется односкатной или односкатной. Его дизайн стал очень популярным за последнее десятилетие. Ее также называют односкатной крышей и односкатной крышей.

Секция скатной крыши

Скатная крыша Детали:

1. Плоскость крыши: это поверхность крыши.
2. Конек: это вершина или вершина крыши, где сходятся две плоскости крыши.
3. Долина: здесь две скатные крыши соединяются и выступают внутрь.
4. Мансардное окно: это элемент крыши, выступающий за поверхность крыши.

Читайте также: Идеи наклона крыши | Пилообразная крыша | Вальмовая и ендовая крыша | Скатная крыша

Типы скатных крыш

Скатные крыши классифицируются следующим образом в зависимости от условий окружающей среды, эстетического вида и количества наклонных поверхностей. Различные скатные крыши:

• Односкатная крыша
• Двухскатная крыша
• Парная крыша
• Пара рядом с крышей
• Воротниковая балка крыши
• Прогон крыши

1. Односкатная крыша

Односкатная крыша всегда состоит из одной кровельной поверхности. Односкатные крыши часто называют односкатными крышами, односкатными крышами, односкатными крышами и скиллионными крышами (в Австралии и Новой Зеландии).

Эта наклонная крыша имеет поверхность с одним скатом. Который не пристроен ко второй крыше. Эта крыша отличается от двускатной. Конструкция скатной черепичной кровли дает представление о единой крыше. Односкатную крышу не нужно прикреплять к какой-либо другой крыше.

Эта наклонная крыша отличается от других традиционных крыш. Односкатные крыши обычно имеют разный уклон и уклон в разных частях крыши.

Вполне возможно создать стиль односкатной крыши, создав более одного стиля крыши для придания декоративного эффекта. Этот тип конструкции крыши также известен как раздельная односкатная кровля. Более того, домовладельцы могут придать этому типу крыши новый вид, немного дополнив существующую крышу.

Читайте также:Что такое плавающая плита? | Назначение плавающей плиты | Строительство плавучей плиты | Преимущества и недостатки плавающей плиты

2. Двускатная крыша

Двускатная крыша используется в традиционных и общих зданиях. Это самый популярный. Чаще всего двускатную крышу называют треугольником. Двухскатная крыша имеет две наклонные поверхности крыши, соединенные с коньком наверху.

Торцы двух поверхностей крыши поддерживаются несущими стенами, образуя на конце треугольную форму. Который получил имя Гейбл. В этих типах фронтонов на крыше установлены окна, позволяющие проникать естественному свету.

Двухскатные крыши можно разделить на симметричные и асимметричные, состоящие из двух частей. В первом варианте сторона ската кровли остается неизменной. Во втором варианте уклон крыши с одной стороны выше, а с другой меньше.

Читайте также : Что такое Roof Valley | Что такое изоляция металлической кровли » вики полезно Ограждения из пенопласта | Модифицированная битумная крыша

3. Парная крыша

Эта наклонная крыша имеет уклон с обеих сторон за счет пары стропил. Верхняя часть каждой пары стропил соединяется с общим коньком. А его нижний конец устанавливается на наружную стену.

Такие крыши мало используются. Потому что он распространяется наружу. Этот тип крыши имеет тенденцию выходить наружу, поддерживая настенные растения. Из-за этого целесообразно использовать пару крыш только при длине пролета 3,6 метра.

4. Парная закрытая крыша

Парная крыша — это простейшая форма скатной крыши. В этой конструкции крыши общие стропила наклонены вверх от противоположных стен и встречаются на коньке посередине. Эта форма скатной крыши представляет собой пару стропил, действующих как два рычага, закрепленных сверху, и поэтому ее называют парной крышей.

Эта анкерная балка предназначена для предотвращения раздвигания и выхода стропил из стены. Это связано с тем, что анкерная балка крепится к ногам обычного стропила. Эти связи фиксируются гвоздем на стропиле.

Анкерная балка также прибита к стене. Эти стяжные балки могут быть изготовлены из дерева или стали.

Читайте также: Обшивка дымохода | Мигание крыши | Мигание счетчика | Водосточная охрана | Шлем желоба против защиты листьев

5. Крыша балки воротника

При большой длине пролета или высокой нагрузке спаренное стропило имеет тенденцию изгибаться вниз. Этого можно избежать, установив в таком месте анкерную балку. Эта стяжка проводится от стены до трети высоты. Балка, поднятая таким образом для поддержки стропила, известна как балка с буртиком.

Конструкция крыши из воротных балок аналогична паре закрытых крыш. Одно из отличий крыши с ригелями состоит в том, что ригели расположены на вертикальном уровне. Ригельная балка или воротник представляет собой горизонтальный элемент между двумя стропилами и очень распространен в строительстве крыш в домашних условиях.

Крыша из балок Coller может использоваться до 5 метров. Крыша из балки с воротником высотой до 5 метров может полностью поддерживать.

6. Прогон крыши

Прогон представляет собой продольный горизонтальный конструктивный элемент, поддерживающий крышу. Традиционно древесный материал использовался в качестве прогона в строительстве. Существует три основных типа прогонов. Плита прогона, основной прогон и общий прогон.

Прогон — это горизонтальная перекладина, поддерживающая вес настила крыши и предотвращающая его сдувание сильным ветром.

Прогоны используются в стальных каркасных конструкциях. Такой стальной прогон можно покрасить или смазать для защиты от внешних факторов.

Читайте также: Кровля из модифицированного битума | Как установить модифицированную битумную кровлю?

Строительство скатных крыш

Метод строительства скатных крыш представляет собой метод «разрезанной крыши». Это более традиционный способ резки древесины на месте и возведения крыши с использованием, среди прочего, стропил, коньковых досок, балок и прогонов. Это можно определить по размеру бревен или размеру крыши.

Два основных метода строительства скатной крыши

1. «Резная крыша» — этот метод традиционно включает в себя вырубку дерева на месте и изготовление крыши с использованием стропил, балок, коньковых досок и перлина.

2. «Фармовая крыша» — этот метод выполняется с использованием ферм заводского изготовления. Готовые фермы доставляются на строительную площадку, где устанавливаются согласно чертежу.

Изоляция для скатных крыш

Изоляция для скатных крыш обеспечивает тепловой комфорт, звукоизоляцию и исключительную огнестойкость для жилых и коммерческих объектов. Изоляция высшего качества из каменной ваты подходит для утепления скатных крыш снизу, между стропилами и сверху, а также утепления на уровне чердака.

Изоляция Rockwool для скатных крыш обеспечивает оптимальные тепловые, противопожарные и акустические характеристики. Теплая изоляция скатной крыши сделает всю конструкцию здания теплой, чтобы избежать мостиков холода. Он имеет непрерывный изоляционный слой над стропилами и непосредственно под атмосферостойкой мембраной. Теплая конструкция крыши имеет много преимуществ по сравнению с традиционной «холодной крышей».

Толщина изоляции скатной крыши : Несколько факторов влияют на то, сколько изоляции требуется чердаку. Energy Star рекомендует для большинства чердаков около 10-14 дюймов изоляции, но вам может понадобиться больше или меньше этого. Толщина изоляции основана на значении R, которое измеряет, насколько хорошо изоляция сопротивляется тепловому потоку.

Стоимость замены скатной крыши

Замена скатной крыши стоит около 3000–4500 фунтов стерлингов. Цена зависит от разных факторов. Цены могут варьироваться в зависимости от типа скатной крыши и общего размера крыши.

Преимущества скатной крыши

Различные преимущества этого типа скатной крыши заключаются в следующем.

1. Безопасность от опасностей окружающей среды: Благодаря своей треугольной форме он может выдерживать экстремальные погодные условия, включая такие внешние факторы, как проливные дожди и снегопады. Форма скатной крыши помогает отводить воду прямо, так как она наклонная.
2. Термическая эффективность: Этот тип крыши обеспечивает естественную вентиляцию. В результате теплоэффективность здания может быть значительно улучшена. Это обеспечивает наилучшую атмосферу в зимний и летний периоды.
3. Энергосбережение: Вентиляция размещена на этой крыше в конструкции здания. Чтобы воздух в здании был свежим.
4. Увеличенный срок службы: Плоские крыши требуют постоянного ухода за их дренажем, чтобы избежать протечек. При этом такая крыша не требует водосточной системы. И поэтому ремонт обходится дешевле.
5. Декоративный эффект:  Крыше этого типа можно придать декоративный эффект. Эта крыша позволяет архитектору легко создавать красивый дизайн.

Читайте также: Консольная балка | Преимущества консольной балки | Недостатки консольной балки

Недостатки скатной крыши

Некоторые из недостатков типов скатных крыш следующие:

1. Невозможно использовать скатные крыши для зданий со сложной планировкой.
2. Архитектура скатных крыш не может дать крыше новое перспективное применение.
3. Этот тип крыши подчеркивает стены здания. Эти стены требуют глубины фундамента по мере необходимости.
4. Этот тип крыши требует больше времени для установки. Кроме того, он дороже в обслуживании.
5. Этот тип крыши необходимо периодически осматривать.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуем прочитать –

• Шлем желоба против защиты листьев | Луковая крыша | Наклонный рисунок | Кровельные материалы Skillion
• Типы гидроизоляции крыши | Виниловые желоба против. Алюминиевые желоба | Каркас двускатной крыши
• Стальные и алюминиевые водостоки | Лучшие покрытия для плоских крыш | Что такое шиферная крыша?
• Что такое битумная черепица? | Как установить алюминиевые водостоки? | Что такое бесшовный желоб?
• Что такое кровельная черепица | Французский слив во дворе | Мигание счетчика

Часто задаваемые вопросы (FAQ)

Скатная крыша

Скатная крыша представляет собой тип наклонной крыши. Скатные крыши имеют наклон от одного конца к другому. В скатной крыше скат обычно делится на две части под углом от центрального конька.

Наклонная крыша

Наклонная крыша представляет собой плоскую крышу с высоким наклоном на одном краю, что создает очень крутой уклон. Навес с наклонной крышей значительно дешевле в строительстве, чем двускатная или многоскатная крыша, потому что в крыше меньше материала. Дом со скошенной крышей — это стиль современных крыш домов, которые великолепно выглядят и обеспечивают максимальное естественное освещение

Односкатная крыша

Односкатная крыша, называемая односкатной или односкатной, прикрепляется к жилому дому и служит дополнительным хранилищем к существующей конструкции. Этот тип крыши обычно строится на более высокой стене.

Односкатная крыша представляет собой односкатную крышу. Этот тип крыши можно увидеть на многих строениях, таких как амбары и сараи. Наклон крыши имеет угол от пятнадцати до пятидесяти градусов, причем большинство крыш находится в диапазоне от пятнадцати до тридцати градусов.

Можно ли сделать скатную крышу над существующей плоской крышей?

Профессиональный кровельщик поможет решить проблему старых плоских крыш путем установки новой скатной крыши. Тщательная оценка вашей собственности экспертами по кровле позволит вам подобрать наилучшую установку крыши.

Минимальный шаг для металлической крыши

Минимальный шаг для металлической крыши составляет 3:12 для различных материалов.

Что такое крыша с высоким уклоном?

Этот тип крыши имеет наклон до 6 дюймов в высоту. Высокие скатные крыши набирают все большую популярность как лучший архитектурный дом в большинстве районов Австралии.

Минимальный шаг для битумной черепицы

Минимальный шаг для битумной черепицы составляет 2:12.

Можно ли преобразовать плоскую крышу в крышу с низким уклоном?

Профессиональный кровельщик, устанавливающий новую скатную крышу, может помочь вам решить проблему старой плоской крыши. Профессиональный кровельный подрядчик сделает лучший монтаж крыши для вашего дома.

Как устроены скатные крыши?

Способы устройства скатной крыши:

1. «Резная крыша» — этот метод традиционно включает распил дерева на месте и изготовление крыши из стропил, балок, коньковых досок и перлина.

2. «Фармовая крыша» — этот метод выполняется с использованием ферм заводского изготовления. Готовые фермы доставляются на строительную площадку, где устанавливаются согласно чертежу.

Металлическая крыша для крыши с малым уклоном:

Альтернативные варианты металлической крыши с малым уклоном используются для планирования установки или замены металлических крыш с малым уклоном. Особенно целесообразно использовать механически герметизированные панели со стоячим фальцем для самых низких наклонных крыш. Который устанавливается на открытый перлин, а высота шва сохраняется не менее 2 дюймов.

Замена плоской крыши на скатную

Самый популярный способ превратить плоскую крышу в скатную крышу — стропильная крыша. В котором над вашей плоской крышей надстраивается сложная конструкционная конструкция из угловых балок. Замена плоской крыши на скатную может стоить от 980 до 3000 фунтов стерлингов, обычно с материалами и рабочей силой.

Какой уклон лучше всего подходит для крыши?

Скатная крыша со средним уклоном представляет собой обычную скатную крышу. Минимальный уклон крыши для снега составляет от 6:12 до 9.:12. Эта крыша подходит и проста для лучшего ската крыши для снега, ее можно очень легко установить.

Гараж со скатной крышей

Гараж со скатной крышей лучше использовать в коммерческих или сельскохозяйственных целях, чем дома. Крыша может быть покрыта черепицей или деревянными стропилами из шифера.

5 современных интерпретаций классической конструкции скатной крыши

By Simona Ganea | Обновлено 6 октября 2022 г.

Купить сейчас

Скатная крыша — это классика… это то, что дети надевают на свои дома, когда впервые учатся рисовать, а также то, что показывает смайлик дома на всех наших современных устройствах. Но что такое скатная крыша? Это на самом деле легко вывести. Скатная крыша спускается вниз под углом, обычно двумя частями от центрального конька и иногда одной частью от края к краю. Это может быть несколько различных типов, наиболее распространенными из которых являются односкатная и парная крыша. Ниже вы найдете пять примеров современных построек, которые все еще качают скатную крышу и делают это правильно.

Хижина Кимо, расположенная на небольшом холме за пределами Гундагаи в Австралии, предназначена для того, чтобы принести мир и комфорт и позволить жителям расслабиться и насладиться природной красотой, которая их окружает. Это одна из построек на ферме, деревенский отдых, который вдохновляет людей сбежать от всех отвлекающих факторов современной жизни и хоть раз насладиться простотой. Скатная крыша в некоторых местах уходит вниз, а в других остается открытым первый этаж. Это был проект студий Luke Stanley Architects и Anthony Hunt Design.

Этот коттедж выходного дня из Новой Зеландии имеет скатную крышу, выведенную на совершенно новый уровень. Вместо обычного ската с обычным углом эта крыша довольно острая. Это, конечно, влияет на доступную площадь пола, которая уменьшается, но взамен дает смелый и привлекательный внешний вид, который, в конце концов, делает эту кабину запоминающейся и уникальной. В общей сложности на первом этаже и в мезонине организовано 70 квадратных метров жилой площади. Этот проект был завершен студией Chris Tate Architecture в 2016 году.0003

Скатная крыша является отличительной чертой коттеджей и домов с А-образным каркасом. Это прекрасный пример: современное убежище в Валье-де-Браво, Мексика, откуда открываются удивительные виды, обрамленные застекленными фасадами и большими окнами. Дом в полной мере использует свой дизайн рамы, чтобы максимизировать свой потенциал всеми возможными способами. Архитекторы Método позаботились об этом. Что действительно круто в этой кабине, так это то, как в нее встроены окна. Особенно обратите внимание на балконы.

Очень интересный дом. Это уникальное убежище находится посреди густого леса в Японии, и его дизайн является прямым ответом на топографию и общие природные характеристики местности. Другими словами, поскольку на участке много деревьев, плоская крыша не подошла бы и повредила бы ветки деревьев, тогда как эта скатная крыша удобна и в то же время выглядит круто, имитируя хвойные деревья, растущие в этом районе. . В результате дом очень похож на палатку, что делает его очень уютным внутри. Это был проект, выполненный Hiroshi Nakamura & NAP.

Скатная крыша придает этому очаровательному дому из Австралии особый характер. Он был спроектирован студией Solomon Troup Architects и призван служить дополнением к существующему дому.
