Вальмовая четырёхскатная крыша – устройство, особенности, правила монтажа и фото галерея удачных вариантов
Четырёхскатную крышу можно зачислить к одним из наиболее популярных видов кровли, придающей внешнему виду строения оригинальности. Она зачастую используется при возведении больших сооружений по той простой причине, что такая конструкция выглядит компактно и аккуратно в отличие от двускатного аналога с фронтонами. Вальмовая крыша может быть как стандартной, так и включать различные конструктивные элементы. Так, мансардное или слуховое окно придают конструкции оригинальности.
- Разновидности вальмовых четырёхскатных кровельных систем
- Проектирование вальмовой крыши
- Вальмовая крыша — устройство диагональных стропил
- Конструктивные особенности промежуточных стропил и нарожников
- Стропильная система вальмовой крыши
- Устройство кровельного пирога

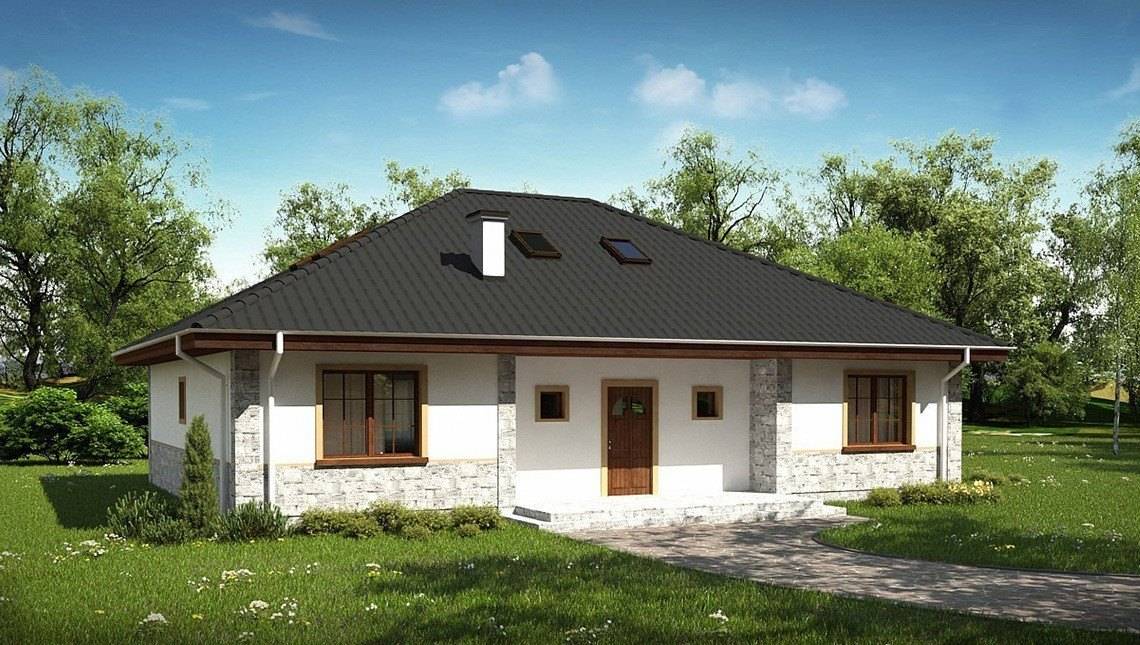

Четырёхскатная система крыши как на фото выгодно отличается от двускатного аналога кровли не только внешне, но и способностью намного надёжнее справляться с защитой помещения от внешних погодных факторов – дождь, снег или ветер.
Разновидности вальмовых четырёхскатных кровельных систем
Если говорить о четырёхскатных кровельных системах, к ним можно смело зачислить любую крышу, имеющую четыре ската, при этом 2 из них всегда имеют форму трапеции, а оставшиеся 2 повторяют форму треугольника. Также четырёхскатные кровельные конструкции подразделяются на вальмовую, шатровую и переходную полувальмовую крышу.

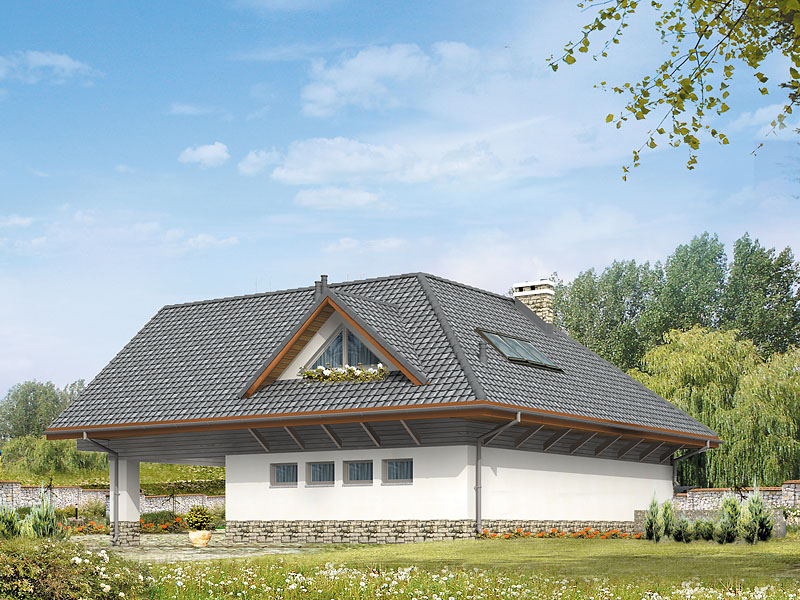

Вальмовая крыша, фото которой можно видеть, является кровельной системой с двумя треугольными и двумя трапециевидными скатами. В свою очередь, полувальмовая конструкция отличается от предыдущей кровли треугольными скатами, которые возводятся не на всю высоту, а только в верхней части крыши.
Если говорить о шатровой конструкции крыши, то она состоит из четырёх плоскостей треугольной формы, которые сходятся в одну точку в вершине кровли, таким образом, полностью повторяя конструкцию пирамиды с 4 рёбрами. Основой такой крыши всегда является квадратное помещение. При этом конструкция не имеет фронтонов.
Разновидности четырехскатной крыши
Проектирование вальмовой крыши
Как и при выполнении большинства других строительных работ, перед обустройством кровли составляется подробный проект будущей крыши с учётом основных нагрузок, возложенных на стропильную систему. При этом существуют следующие основные нагрузки, которые могут повлиять на конструкцию и параметры стропил:
- вес материала, используемого в качестве кровли;
- общая масса кровельного «пирога», в который входят следующие элементы: гидроизоляция, теплоизоляция и обрешётка;
- предполагаемая нагрузка на крышу от слоя снега в зимний период;
- ветровая нагрузка на кровельную систему;
- специфическая нагрузка, зависящая от сейсмической активности и других природных факторов.
Также немаловажную роль при расчёте сечения и длины стропильных балок играет угол ската кровли, в соответствии с которым и будет выбираться кровельный материал. Если вальмовая четырёхскатная крыша, фото которой можно видеть, будет иметь пологий, практически плоский скат, то есть коэффициент наклона кровли не будет превышать 15°, тогда целесообразно использовать рулонные материалы. В том случае, когда угол ската равен или превышает 35°, то подойдёт металлочерепица, профнастил или листы асбестоцемента.
Помимо этого проект должен содержать все этапы и чертежи возведения стропильной конструкции и узловых соединений, а также обрешётки крыши. Если проектирование будет выполнено максимально точно и подробно, то выяснить количество необходимого кровельного и сопутствующего материала, в том числе и брусков для стропильной системы, не составит особого труда. Если такой возможности нет, то проект можно заказать у специалистов.
Вальмовая крыша — устройство диагональных стропил
Четырёхскатная вальмовая конструкция кровли как на фото состоит из четырёх диагональных стропильных балок, направленных по отношению к внешним углам строения и сходящихся в одну точку на конце конька крыши.
Если строение имеет деревянную брусчатую конструкцию, то опорой для стропильной системы, является верхний венец сруба. В домах каркасной системы – это основная обвязка каркаса. В зданиях, возведённых из кирпича или камня, в качестве опоры скатных стропил используется мауэрлат, который равномерно распределяет сосредоточенные точечно нагрузки от балок по всей площади кладки стены.
Сам мауэрлат – это не что иное, как брус сечением 10х10 см, который укладывается как в центральной части стены, так и ближе к её внутренней стороне. Для защиты крыши от возможности срыва сильным ветром, мауэрлат закрепляется к стенам здания при помощи скруток из проволоки, размещённых с шагом не более 100 см. Один конец проволоки закрепляется к костылю, который, в свою очередь, вбивается между швами кирпичной кладки на уровне 30 см от верхнего края стены, другой свободный конец надёжно фиксирует мауэрлат.
Чтобы в дальнейшем обеспечить свободный доступ к осмотру и ремонту мауэрлата и стропильной системы, расстояние от верхней части перекрытия чердака и нижней частью мауэрлата должно быть более 40 см. При этом все деревянные конструкции, контактирующие с кладкой из кирпича, качественно изолируются при помощи гидроизоляционного материала.
Основной опорой верхней части скатных стропил является коньковый брус — балка из древесины с сечением, аналогичным как у стропильных ног. По той причине, что конструкция вальмовой кровли не предусматривает кирпичных фронтонов, как в случае с двускатной кровельной системой, деревянный коньковый брус опирается на специальные стойки сечением 10х10 см, расположенные с шагом в 3 — 4 м в зависимости от размеров строения. Нижний конец стойки упирается в лежень, который обустраивается несколькими способами:
- на внутреннюю стену, если такая имеется в наличии;
- на плиту перекрытия из железобетона, через столбики из кирпича.
Сечение лежня напрямую зависит от особенностей четырёхскатной вальмовой крыши, фото которой можно наблюдать. В первом случае – это балка размерами 5х150 см, а во втором — брусок сечением 15х15 см. Однако, в обоих вариантах обязательно обустроить качественную гидроизоляцию из любых доступных рулонных материалов.
Конструкция накосных стропил в таком случае немного длиннее стандартных, при этом на них опираются нарожники (укороченные скатные стропила). По этой причине они, как правило, подвержены нагрузке в 1,5 раза больше, чем на стандартную стропильную систему. Чтобы конструкция диагональных ног выдержала такие нагрузки, их изготавливают спаренными, то есть состоящими из двух одинаковых элементов, скреплённых между собой.
Для уменьшения расчётной длины диагональных ног под ними устанавливаются опоры. В качестве опор может быть использован как брус размерами 10х10 см, так и подкос с аналогичным сечением. Подкосы располагаются под углом в 45°, упираясь нижним краем в лежень.
Конструктивные особенности промежуточных стропил и нарожников
Промежуточные стропильные балки вальмовой кровли верхним краем упираются в коньковый брус, а нижним концом на мауэрлат. Размещаются они с шагом 100-122 см. При этом параметры сечения стропильных балок напрямую зависят от промежутков между стропилами, снеговых нагрузок и общей массы кровельного «пирога».
Очень важно учитывать и то, что промежуточные стропильные балки не должны обладать слишком большой свободной длиной. В случае если пролёт кровли здания превышает 8 м в длину, то под каждой стропильной ногой устанавливается одна стойка или подкос, если же длина превышает 10м, то устанавливают две дополнительные опоры.
Каждую вторую стропильную ногу также необходимо зафиксировать на стене проволочными скрутками 4 мм диаметра и костылями, вбитыми между швами кладки из кирпича на расстоянии 30 см ниже обреза стены. Крепление промежуточных стропил к мауэрлату выполняется специальными обратными скобами.
Стропильные полуноги или нарожники упираются одним концом в диагональные ноги, а другим в мауэрлат. При этом для равномерного распределения нагрузок от нарожников на диагональные стропила их крепят к накосным стропильным балкам в разных местах.

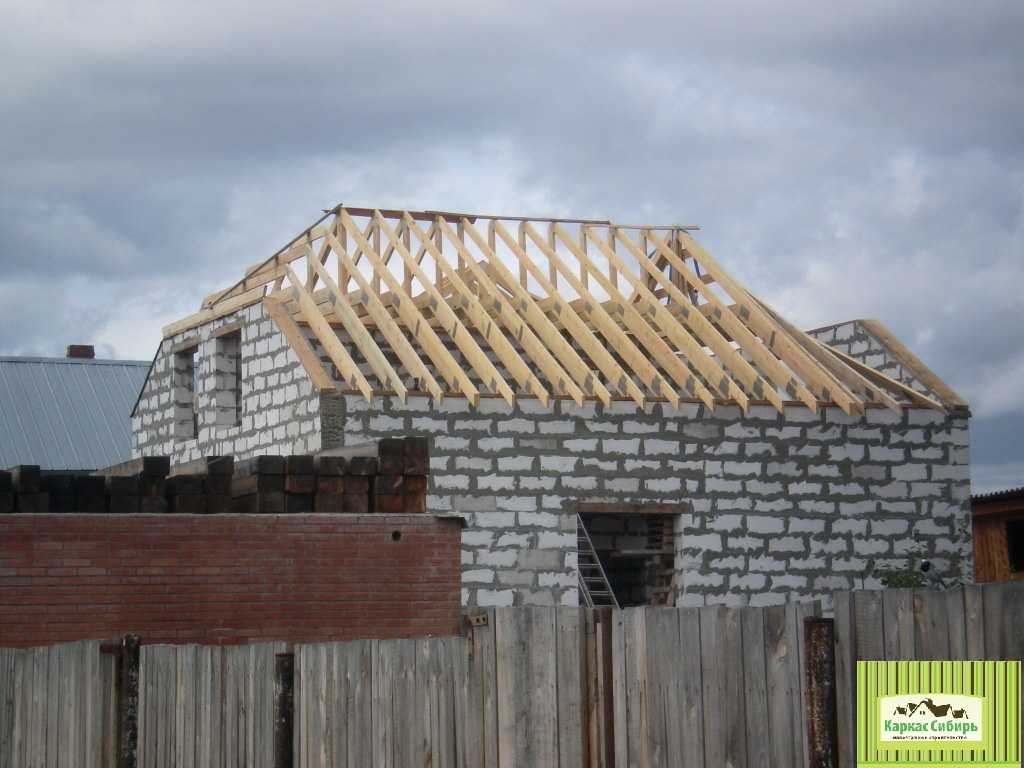

Стропильная система вальмовой крыши
Для возведения несущего каркаса четырёхскатной вальмовой крыши используют следующую последовательность работ:
- По наружному периметру стен крепится мауэрлат.
- В местах расположения стоек сооружается лежень.
- На лежне располагаются опоры для конькового прогона. Стойки размещаются вертикально по уровню и при необходимости усиливаются подкосами.
- По отвесу закрепляется коньковый прогон. От точности установки последнего будет зависеть качество всей конструкции крыши.
- На следующем этапе устанавливаются накосные стропила между мауэрлатом и коньком.
- Монтируются промежуточные стропильные балки по аналогии с диагональными ногами.
- На финишном этапе крепятся нарожники.
Устройство кровельного пирога
После монтажа стропильной системы вальмовой конструкции крыши переходят к сборке так называемого кровельного пирога, при этом строго следуя одному условию – паронепроницаемые слои должны увеличиваться, начиная изнутри по направлению наружу.
- в межстропильном пространстве укладывается слой теплоизоляционного материала;
- с внутренней стороны подкровельного пространства укладывается пароизоляция;
- снаружи утеплителя по стропильным балкам укладывается гидроизоляционная плёнка, которая образовывает воронки. Сам материал прижимается к стропильной системе контробрешёткой. При этом гидроизоляционный слой будет пропускать пар наружу строения и не позволит проникать влаге извне;
- поверх контробрешётки закрепляется обрешётка.
Обрешётка будет принимать нагрузку кровли и передавать её на стропильную систему. Монтируется она перпендикулярно по отношению к стропилам, а поверх неё настилается кровельный материал. При этом
устройство и утепление кровли мансарды в частном доме, что это такое, покатая и двускатная конструкция, какой утеплитель лучше выбрать
Просто крыша без дополнительных элементов или же неотапливаемый чердак мало кого устраивает. Отличной альтернативой эти двум решениям оказывается сооружение мансарды. Чтобы она полностью выполняла свои функции, требуется еще и выполнение кровли по особой технологии.
Отличительные черты
У всех мансардных крыш есть одна важная особенность – это подпирающие стены, которые являются заметно выше, чем в случае холодного чердака. Скат, разделяемый четко на пологий и относительно крутой, нужно делать максимально тщательно. Имеет смысл даже приглашать профессионалов, потому что экономия на их услугах, как показывает практика, иррациональна и приводит только к вредным последствиям. Работы еще можно выполнить самостоятельно, но вот подготовка проекта мансарды намного сложнее, чем в случае с обычной кровлей.
Обязательно оборудуется слой гидроизоляции, чтобы исключить проникновение влаги в помещение. Внешнее покрытие всегда создается только из материалов, отличающихся одновременно легкостью и крепостью. Изнутри отделку ведут по большей части при помощи гипсокартонного листа и основанных на нем материалов. Несущие конструкции делаются исключительно из дерева либо металла. От утеплителя до кровельной отделки требуется оставлять пустой промежуток для максимальной вентиляции.

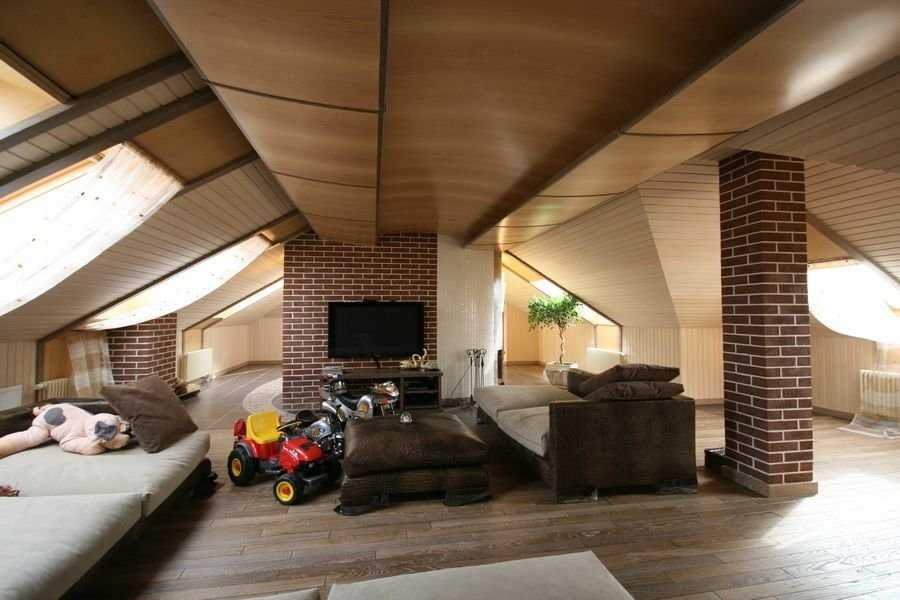

В отличие от простого чердака мансарда всегда оснащается конвективной принудительной вентиляцией. Благодаря ей застоявшийся воздух поднимается к коньку крыши и покидает ее сквозь аэраторы. А одновременно с этим свежие воздушные потоки проходят внутрь при помощи карнизных продухов. Непрерывная циркуляция помогает поддерживать приятный микроклимат. Совершенно отпадают проблемы с избыточной влажностью и духотой.
Разновидности
Мансардная крыша представлена разными форматами. Ломаная кровля оборудуется на всех скатах парой скатных плоскостей, одна из них является пологой, а другая – с большим уклоном. Первая плоскость наклоняется на 20–30 градусов, нижняя на 60–80 градусов. Такое решение рекомендуется для частных домов шириной максимум 6 м. Сложности при работе с ломаной крышей оправдываются возникновением полноценного верхнего этажа, стропила подкрепляются стойками, низовой пояс оказывается базой для полов.
Полувальмовая крыша – это такое решение, которое опирается на мауэрлат через симметричную систему стропил. Над фронтонами делаются миниатюрные скаты. Четырехскатная кровля всегда сложнее, чем двускатная особенно в плане строительства стропил. Мансардные окна в вальмовых крышах ставятся чаще всего в той же плоскости, что и кровельный пирог. Но если окна будут закрыты недостаточно плотно, мансарда окажется залита дождями и талой водой.
Датский формат отличается от простой вальмовой наличием фронтонов, улучшающих освещение мансарды через вертикальные проемы. Стропила вальмовых крыш не имеют точек перелома, идут прямо. Верхний конец угловых ребер упирается в конек, протяженность которого определяется особенностями стропил. Четырехскатные покатые крыши тоже иногда делаются ломаными. Шатровая мансардная крыша близка к вальмовой, за исключением того момента, что в ней не ставится конек.
Многощипковый тип выполняется как сочетание нескольких двускатных блоков. Особенностью этого типа является изощренная геометрия с массой изломов. А также может создаваться свод, купол, конус и некоторые другие конструкции, но это уже более сложные варианты, поэтому выполнять подобные работы должны только квалифицированные специалисты. Эстетические качества и внешняя необычность позволяют реализовать самые сложные замыслы. Полумансардная кровля оборудуется в тех случаях, когда очень важно задействовать пространство максимально полноценно и выполнить вертикальное остекление на этаже.
Выбор формы
Двускатный формат проще всего в работе и позволяет экономить применяемые материалы. Но за все нужно «платить» – и в данном случае «платой» выступает уменьшение доступной полезной площади. Кроме того, придется сооружать стены под наклоном, что не даст поставить внутри высокую мебель и предметы интерьера. Для обособленной спальни этот вариант является оптимальным, а если нужно создать другое помещение, то лучше выбрать какую-то иную схему обустройства.
Среди потребителей наиболее востребованы ломаные крыши, под которыми легче всего создать качественную жилую зону. Отказавшись от выступающих со склонов окон, можно упростить технологию, но при этом возрастет затрата материалов. Если на первом месте такие соображения, как получение необычного вида верхотуры и максимально интенсивный сход осадков, тогда стоит избрать многощипковый вариант. Он отличается впечатляющей сопротивляемостью механическим нагрузкам. В случае возникновения тех или иных трудностей следует дополнительно проконсультироваться со специалистами по конкретному дому.
Односкатная кровля мало подходит для обустройства мансарды, потому что оборудовать ее с большим скатом можно только за счет усиления стропил и увеличения расходов на кровельное покрытие. Вальмовый и полувальмовый (иногда еще называемый датским) форматы дают возможность возвести просторную комнату с приемлемой высотой потолка. Но стропила в таком случае соорудить труднее, чем при использовании одного ската, а общая стоимость работ ощутима почти для всех заказчиков.
С учетом дополнительных слоев в кровле получается, что от пола до конька крыши должно быть как минимум 250 см. Для сооружения двухуровневой мансарды придется зарезервировать от пола до потолка больше 5 м. Продумывая геометрическую форму и величину постройки, нужно всегда уделять внимание тому, как встанут окна. Поставив их в плоскости кровли, придется заботиться об отделке, чтобы исключить попадание осадков внутрь.
Стропильная система
Какие бывают?
Под мансарду можно построить стропильный комплекс одного из трех основных типов, а именно:
- наслонный;
- подвесной;
- комбинированный.
Подвесная стропильная система, опирающаяся лишь на прогоны коньков и мауэрлаты, кладется с использованием верхних и нижних затяжек. На скатах, превышающих 400 см по длине, нижние части стропильных ног нужно подкреплять стойками либо подкосами, чтобы исключить провисание. Преимущество подвесного варианта состоит в том, что он весь расположен в участках, не используемых людьми, и позволяет предоставить массу свободного места.
Наслонные каркасы формируют в тех случаях, когда наверху расположен тяжеловесный кровельный материал. Независимо от типа исполнения высота потолков в жилых мансардах не может быть менее 230 см. Наслонный вид идеален, если в середине дома расположена несущая перегородка. Нагрузка от конструкции равномерно раскидывается по ней и по наружным стенам. Организовать каркас таким путем легко и удобно, но при этом от внешних стен до внутренней должно быть максимум 700 см. Подвешиваемая разновидность полезна, если в здании отсутствуют и несущие перегородки, и колонны, поэтому не получится на них передать давление от крыши. Опорными точками в данном случае выступают прогон конька и мауэрлат.
Если крыша небольшая (площадь не выше 50 м²), можно построить стропила по простейшей схеме. В нее входят «ноги» и затяжка, ориентированная по горизонтали. Когда постройка большая, придется использовать для усиления схватки, стойки и подкосы, но укрепление оборачивается уменьшением полезной доступной площади. Нельзя использовать элементарный тип, если от одной стены сооружения до другой более 14 м. А вот когда опора кровли посередине будет осуществляться не перегородкой, а колоннами, то применяют смешанные стропила.
Суть проста: одни из стропил переводят механическую нагрузку на колонны, прочие элементы выполняются в висячем виде. Преимущество такого шага очевидно, он сокращает потребность в дополнительных деталях и не давит чрезмерно на основание дома. В любом случае обустройство мансарды и ее тип продумываются в момент проектирования, так как характеристики стен, фундамента, стропил и крыши тесно взаимосвязаны. Решение о переделке готового дома либо о дополнении обычного дома мансардой означает необходимость переработать все расчеты и схемы. Особенно усложняется работа на сложных грунтах, где подземные воды стоят высоко.
Расчёт
Мансардные стропила на период эксплуатации должны полностью (с запасом) переносить нагрузку:
- их собственной массы;
- пирога крыши;
- наибольших возможных порывов ветра;
- среднегодовой нагрузки от снега и льда;
- пиковые нагрузки от осадков.
Если крыша очень крутая (более 60 градусов), можно смело пренебречь давлением, которое оказывают снег и дождь. Но зато значительно увеличивается воздействие, оказываемое ветрами, даже относительно слабыми. При расчетах учитывают пару параметров: сечение стропил вместе с балками, их еще называют затяжками, и расстояние при их установке. Не стоит полагать, что величина деревянных брусьев увеличивается при росте нагрузок на них. Наибольшая жесткость сооружений достигается при использовании бревен, диаметр которых составляет 12–20 см или при взятии пиломатериалов сечением 4–20 см, при этом монтажный шаг составляет 50–120 см.
Без специальных инженерных знаний и сведений о строительстве дома рассчитать постройку более точно никак не получится. Онлайн-калькуляторы неспособны дать что-то, кроме предварительных прикидок. Расчеты, проведенные с их помощью, понадобится проверять дополнительно. Необязательно консультироваться со специалистами, но можно просто ориентироваться на готовые цифры. Пусть нагрузка от снега на плоскую проекцию ската равняется 100 кг на 1 м², ее уклон составляет 60 градусов, а длина пролета равна 450 см (до подкосов), а стропила расставлены через промежуток 1,2 м.
К примеру, лицевое покрытие представлено шифером. Фактическая масса снеговой нагрузки составляет 100х0,25 (0,25 – коэффициент уклона). Удельная масса шифера с типичным профилем = 25 кг на 1 м², а суммарный удельный вес составляет 50 кг на каждом квадратном метре. Чтобы пересчитать удельные веса на погонные метры стропил, требуется умножать полученный показатель на установочный шаг. Потом выбирают сечение стропил соответственно длинам пролетов; но важно учесть, что готовые схемы годятся только для относительно простых вариантов, а если крыша большая или сложная, то придется обращаться к профессионалам.
Правильный расчет кровли должен учитывать не только ту нагрузку, которую создает она сама, но и давление от ветра, от снеговой массы (берется среднее максимальное значение по данным многолетних наблюдений в конкретной местности). Дерево для стропил отбирается с таким расчетом, чтобы на 1 погонный метр приходилось максимум три неглубоких сучка, величина которых составляет не более 3 см по наиболее длинной грани. Древесина не должна иметь ни одной сквозной трещины, а наивысшая допустимая влажность может быть 18%.
Возведение конструкции и укладка «пирога»
Каркас: устройство
Составить грамотный проект и просчитать точные размеры элементов в нем – это только половина дела. Необходимо еще и суметь реализовать намеченное как следует. Работа по строительству каркаса упрощенным методом позволяет сделать ломаную мансардную крышу в две стадии. Сначала собираются фермы стропил на земле, затем они укладываются на подготовленные стены. Для сборки нужны доски сечением 150х50 и 100х50 мм, длина их ровно 600 см.
Чтобы соорудить каркас стропил своими руками, нужно сделать следующее:
- приготовить балки на нижний пояс фермы, учитывая свесы на 250–270 мм по всем сторонам;
- при недостаточной длине бруса увеличить ее, приколачивая гвоздями накладку подходящего сечения;
- присоединить к балке, разложенной на земле, вертикальные стойки, формирующие стены будущей мансарды;
- закрепить балки потолков и опоры коньков;
- дополнить их и углы конструкции парой досок для разметки под висячие стропила;
- в точном соответствии с местом отрезать элементы и прикрепить их;
- из остатков пиломатериала аналогичным образом построить низовые ножки стропил и приколотить их к каркасу;
- повторить все те же действия при монтаже оставшихся ферм.
Лицевые фронтоны в большинстве случаев оборудуются окнами либо дверьми, выводящими на балконы. Чтобы упростить работу, все пояса и стойки желательно сооружать на земле. Получив необходимые каркасы, их по одному поднимают и последовательно, двигаясь от первого же фронтона, крепят на положенном месте. Избежать падения фронтона легко – нужно только поставить распорки и присоединить их прочно к стенам. Расстановка всех следующих ферм должна происходить именно так, как это показывает чертёж.
Выставленные стропила прикрепляют к стенам, вкручивая скобы во второй по высоте венец либо используя уголки из стали и саморезы с цинковым слоем. Если же стены выполнены из кирпича или иных капитальных блоков, присоединение стропил достигается за счет мауэрлата. Деревянный брус, размещенный по всему периметру, крепится на шпильки или на болты анкерного типа. Отделять такую конструкцию от каменной поверхности должна гидроизоляция (слой рубероида). На этом работу с самими стропилами можно считать завершенной.
Гидроизоляция
Чтобы обеспечить сохранность кровли на долгие годы вперед, очень важно положить ряд слоев материалов, обеспечивающих надежное прикрытие от негативных факторов.
Обязательно используют диффузионные мембраны, которые одновременно выполняют следующие функции:
- не пропускают ветер;
- блокируют проникновение осадков;
- свободно проводят наружу пары воды.
Первое из полотен раскатывают в нижнем сегменте крыши, прикреплять его к доскам нужно строительным степлером. При монтаже всех последующих полотен предусматривается напуск 0,1–0,15 м. Когда будет закрыто все основание, можно набивать обрешетку. Затем настилают окончательное покрытие. От того, каким оно будет, зависит и монтаж, технологические нюансы работы.
Вместо простой гидроизоляции, на мансарде лучше всего применять материалы с минимальным накоплением конденсата. Они помогают избежать промокания слоя утеплителя. Наилучшим вариантом такого покрытия считают пленки из полимерных материалов без перфорации. Какой бы тип ни использовался, в пироге для него отводится вентилирующий зазор величиной 50 мм. При помощи рулонов полиэтилена с внешним алюминиевым слоем удается одновременно гарантировать удержание тепла в мансарде.
Армированный полипропилен неизменно лучше полиэтилена, поскольку он крепче и невосприимчив к действию ультрафиолета. Одна грань подобной пленки имеет антиконденсатные свойства, ее делают из смеси целлюлозы и вискозы. В результате проверок в лабораторных условиях удалось доказать, что антиконденсатные покрытия вбирают много воды и сохраняют ее внутри без образования капель. Стоит изменить условия, создавшие конденсат, так материал довольно быстро высохнет. Разумеется, следует внимательно выбирать, какую сторону положить наружу.
При острых углах наклона кровли гидроизоляция надежно обеспечивается ветрозащитными либо пароизоляционными мембранами. Если скаты относительно пологие, то обязательно используют пленку, защищающую от конденсата. Диффузионные мембраны обязательны в крышах, имеющих один выход для воздуха: два и более вентиляционных зазора позволяют обычно обойтись простыми материалами. Влагозащитные пленки над жилыми помещениями кладутся в два слоя. До монтажа их следует хранить в темном пространстве со стабильной температурой, вдали от нагревателей и ламп накаливания.
Утепление
Раскладка утеплителя изнутри производится слоем минимум 200 мм. При такой толщине уровень теплоизоляции будет достаточен и гарантирует профилактику как от зимнего переохлаждения, так и от летнего перегрева. Если слой теплозащиты слишком мал, снег будет подогреваться. Непрерывное таяние и застывание быстро приведет в негодность даже самые надежные кровельные материалы. Если мансарда не защищена сверху, придется в летние знойные дни использовать мощные кондиционеры.
По мнению профессионалов, правильно утеплить мансардную кровлю можно при помощи пеностекла, минеральной ваты либо пенополистирола. Вспененные материалы не вбирают воду, а пластики являются более горючими, чем ватные утеплители. Если использовать экструдированный полистирол, можно одновременно обеспечить приличную звукоизоляцию. Используя вспененное стекло, можно застраховать себя от пожара, мороза, гниения под действием высокой влажности. Преимуществом ваты является доступная стоимость и удобство при работе; ее базальтовая разновидность выделяется повышенной крепостью.
Утепляющие материалы фиксируются с использованием обрешетки. Ее формируют на основе планок. Ширина отдельного блока составляет 100–150 мм, толщина его равняется 50 мм. Выбрав теплозащиту, невосприимчивую к влаге, можно иногда отказаться от пароизоляции. Но опытные специалисты полагают, что такой шаг опрометчив в любом случае. Ведь неизвестно, как со временем изменятся условия внутри кровельного пирога, насколько жесткие погодные катаклизмы он будет выдерживать.
Чтобы в мансарде, предназначенной для зимнего проживания, не образовывались мостики холода, нужно помимо основного слоя защиты предусмотреть еще один — он окружает стропила и их ноги. Конечно, стропила перестают быть видны визуально, и требуется сразу отметить, где конкретно они проходят. Иначе последующее закрепление материалов и элементов конструкции окажется очень сложным делом, граничащим с авантюрой. Над теплоизоляцией всегда расставляют пленку, проницаемую для водяного пара. Подсчет потребности в материалах для утепления производится на основе данных о внутреннем объеме помещения, но следует еще предусмотреть запас, чтобы перерасход при браке в работе и по другим причинам не повлиял на результат.
В качестве утеплителя можно применять еще и эковату. Преимущества ее очевидны, но все работы должны выполняться строго подготовленными бригадами, располагающими специальным оборудованием. О самостоятельном монтаже такого утепляющего слоя нечего и думать. Недостатком экологической разновидности ваты является ее состава. Ввиду наличия хлопьев целлюлозы материал легко воспламеняется. В качестве усилителя эффекта других вариантов теплозащиты применяют пенофол, а вот сам по себе он бывает необходим крайне редко.
Доборные элементы: установка
Даже когда на крыше уложено лицевое покрытие, это еще не значит, что все работы завершены.
Требуется монтировать доборные элементы, которые выполняют довольно разнообразные функции:
- делают края скатов упорядоченнее на вид;
- прикрывают внутренние и внешние ребра;
- изолируют пирог от просачивания осадков, пылинок и различных насекомых, мелких птичек.
При монтаже профнастила применяются разные доборные детали. Монтировать почти все из них приходится на последнем этапе работы над крышей, но отдельные виды нужно ставить перед укладкой листов. Все эти подробности стоит изучить заранее, чтобы не разрушить уже подготовленные конструкции и не перерабатывать их с нуля. Капельники полагается присоединять к стропилам по линии нижней карнизной полосы, причем до набивки обрешетки. Такие элементы являются обязательными в малоэтажных домах, не оборудуемых системами водостока.
Ендовы или разжелобки представляют собой вогнутые углы из стыкующихся плоскостей скатов. Именно в этих местах чаще всего возникают протечки крыши, поэтому при работе им нужно уделить повышенное внимание. Дно ендовы ставится до раскладки профиля на непрерывные обрешетки из досок. Ширина обрешетки должна составлять 0,6 м в обе стороны. Верхние планки по форме напоминают простой угол с тем же сечением, что и у донной детали. Выкладывают их после того, как профлист уложат и прикрепят.
Если крыша пологая, ендовы полагается покрыть мастикой, а на более крутых конструкциях под стальными уголками размещают гидроизоляционную полосу. Ширина этой полосы на 0,2 м превосходит ширину ставящейся детали, причем выход справа и слева должен быть одинаковым – по 100 мм. Планка примыкания, обводящая по периметру основание дымохода из кирпича, ставится примерно так же, как и ендова, она разделяется на две части. Нижние планки должны подстилаться гидроизоляционным ковром. Верхние кромки вводят в штрабы, глубина которых составляет приблизительно 15 мм.
Нижние обводки дымоходов проклеиваются уплотнителем, потом ставится покрытие, а когда уложат профнастил, пирог накрывают верхним обводом. Примыкания к стенам могут создаваться без двухслойной защиты металлом. Нижнюю планку просто заменяют наклеиваемой гидроизоляцией, которую ставят по стыковочной линии. Чтобы отделать значительную площадь, требуется класть планки с нахлестом от 0,1 м. Доборные элементы закрепляются над профнастилом в двух плоскостях.
Кровлю присоединяют саморезами величиной 0,19х0,48 см, их ставят с шагом 0,4 м. Карнизные планки ставятся только после монтажа конструкций, удерживающих водосточные желоба. При использовании коротких кронштейнов это требование не действует. Если планки еще не поставлены, торец оберегают вентиляционными лентами либо москитными сетками. Торцевые планки для профнастила прикрепляют к доскам на торцах, высокие ребра этих элементов выводятся над скатом точно на ту же отметку, что и профили.
На двускатную крышу со скатами в форме прямоугольника деревяшки приколачивают к торцам раньше, чем монтируют основное покрытие. Их роль заключается в формировании некоего бордюра по всему периметру, он сделает раскладку листов более точной. Торцевые доборы, представляющие угол с неодинаковой шириной полок, монтируют с перекрытием одной из полок конечной волны листа. Ребристая разновидность оснащена еще одним ребром, ориентированным по линии сгиба. Такая конструкция одновременно повышает прочность и эстетические характеристики деталей.
Коньковая планка неизменно используется на любой крыше со скатами. Она не только перекрывает «макушку» кровли механически, но и завершает визуальный образ сооружения в целом. Коньковые планки ставятся после размещения по всей линии монтажа вентилируемого уплотнителя, дублирующего рельеф крыши в этом месте. Обрешетка ставится сплошная, перекрываемая усиленной гидроизоляцией. Саморезами коньковые планки пришпиливают к выпуклым гофрам, шаг выставления крепежа может достигать 300 мм.
Независимо от типа снегозадержатели ставятся только на непрерывную обрешетку. Когда мансарда построена в виде нескольких ступеней, задерживать сходящий снег нужно для каждой из них по отдельности. Те же конструкции ставятся под входными группами и под окна. Доборы, останавливающие снежную массу, нужно расставлять в 350–500 мм от краев свесов, по прямой или по правилу шахматного порядка. Прикрепление обеспечивается при помощи саморезов с шайбами, повышающими плотность.
Иной подход практикуется на черепичной крыше. Там доборы делаются из глины; более того, их перечень существенно отличается. Есть коньки причудливых конфигураций, напоминающие лилию или даже орла. Есть узлы для вентиляционных систем. Нестандартные участки обшиваются элементами в форме букв Y, T, X. А также используются насадки, ребристые желобки, кровельные зонты, изготовляемые из различных видов металла.
При работе на фальцевой крыше, кроме монтажа ендовы, требуется повышенное внимание уделить коньковому узлу и точкам примыкания. Поскольку фальцевые конструкции могут набирать заряды статического электричества, использовать их без молниеотводов недопустимо. Выбор доборов для вальмовых и полувальмовых кровель определяется видом использованного конструкционного материала. Максимум сил нужно потратить на задержание снега и обеспечение полноценного стока воды. Водостоки и коньки обязательно оснащаются специальными заглушками.
Красивые примеры

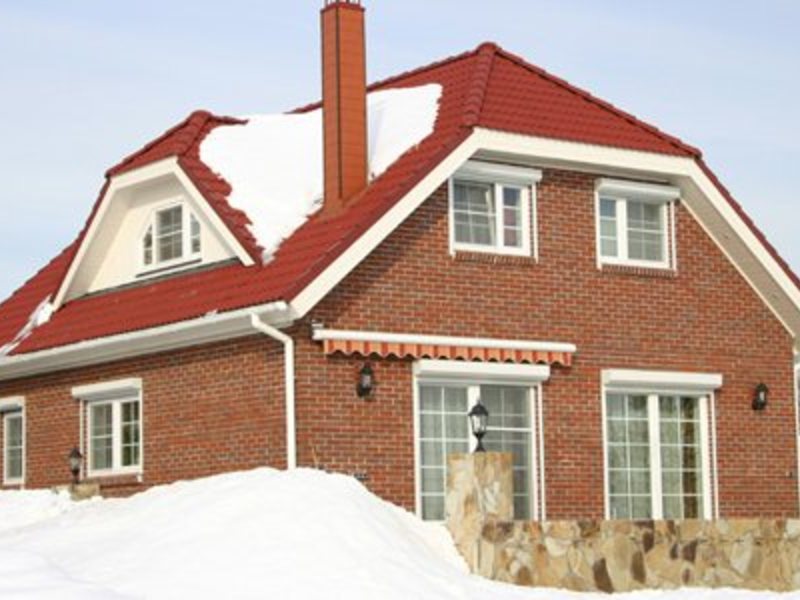

При создании мансардных крыш для частных домов внимание уделяется не только их техническим характеристикам, но и внешней притягательности. На фото показана изящная мансардная кровля, покрытая красной черепицей. Ее строительство явно оказалось делом непростым – чего стоят хотя бы все геометрические изломы. Но результат, особенно дополняемый окном сложной конструкции, явно стоит затраченных усилий.
Полувальмовая крыша, блестящая в лучах солнца за счет металлического покрытия, смотрится очень хорошо. Четырехскатная конструкция не может считаться простой, но зато удалось сделать высокую мансарду с окнами, вытянутыми вверх. Часть заказчиков предпочитает варианты с балконом, а опытные строители знают, как удовлетворить этот запрос. Вот так может выглядеть каркасный дачный дом, из мансарды которого открыт выход на крытую площадку. Внешнее ограждение, выполненное из фигурных деревянных элементов, не только обеспечивает полную безопасность, но и придает строению в целом дополнительный шарм.

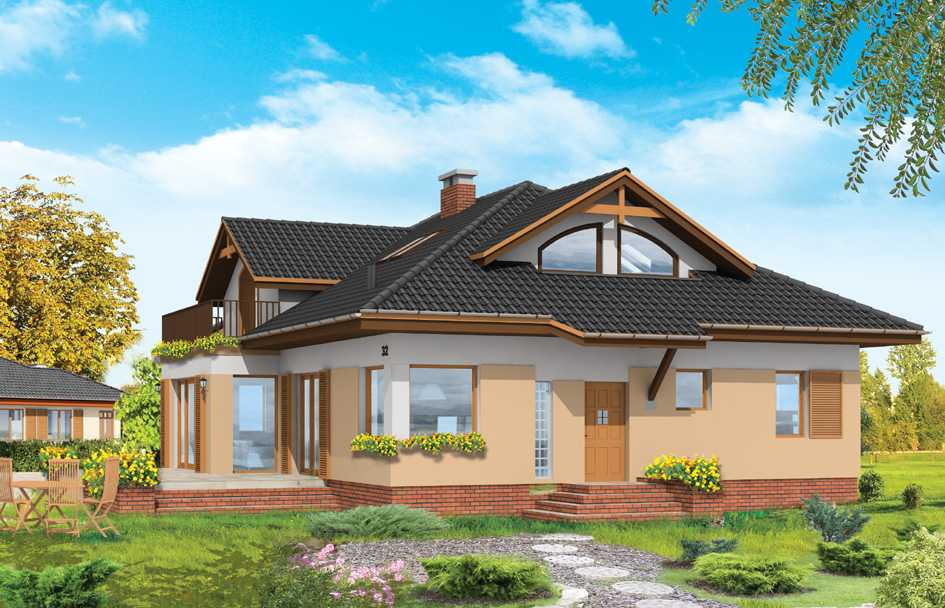

Вот альтернативное решение: балкон оборудован не на торце кровли, а в длинной ее плоскости. Благодаря этому удалось ценой сокращения ширины сделать конструкцию продолговатой. Выход наружу обеспечивают не двери, а поднимающиеся створки окон. Но окно балконного типа успешно выполняет свою функцию даже при заметно меньшей площади. На фото показана одна из таких систем, в которой использованы металлические перила по бокам, а во фронтальной плоскости поставлено высокопрочное стекло.

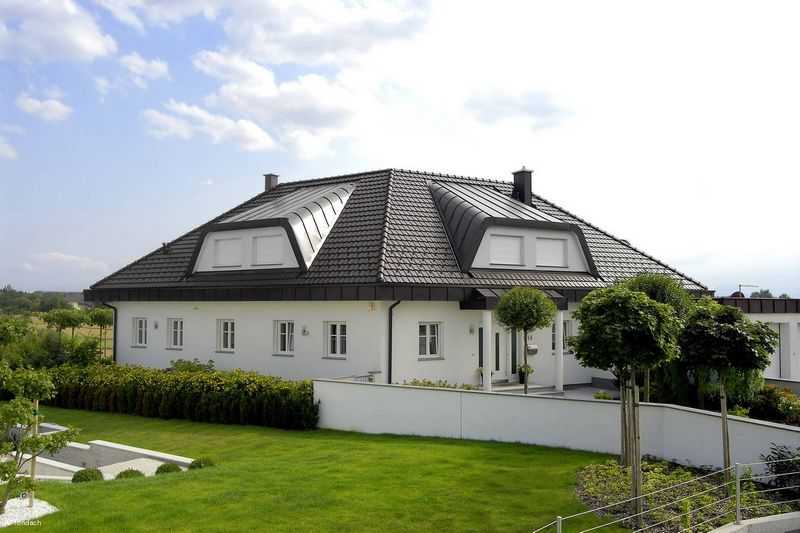

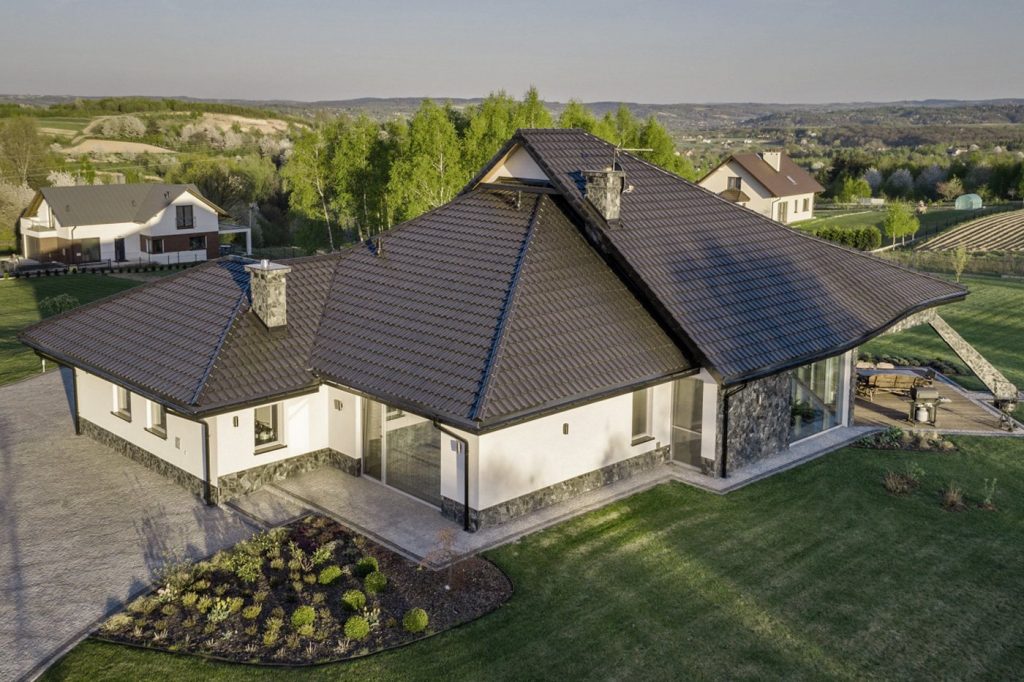

Полноценная вальмовая крыша может иметь очень причудливую геометрическую форму. Это не только множество скатов, но и изогнутые криволинейные поверхности. Высокая сложность работы и ее дороговизна оправдываются хорошей сочетаемостью с декоративными элементами стен и интересными оформительскими эффектами. Если нет желания идти на какие-то радикальные изыски, можно просто выбрать двухскатную конструкцию и реализовать ее максимально добротно. Это можно сделать со спокойной геометрией, при этом создав вполне комфортные условия для живущих на мансарде.
Об устройстве мансардной крыши смотрите в следующем видео.
Плюсы и минусы мансардной крыши
Когда дело доходит до стилей крыш, трудно найти что-то столь же классное, как мансардная крыша.
Мансардные крыши имеют французское происхождение и представляют собой очень уникальный и сложный стиль. Говоря простым языком, мансардную крышу можно охарактеризовать как вальмовую крышу. Сочетание этих стилей придает крыше элегантный фасад, максимально увеличивающий внутреннее пространство.
Несмотря на значительные преимущества мансардной крыши, следует помнить о нескольких недостатках, которые могут повлиять на то, во сколько ваша крыша будет стоить вам сейчас и в будущем, независимо от того, будет ли она активом или пассивом, когда придет время продать, и сколько неприятностей это может вызвать в течение его жизни.
Все еще пытаетесь выбрать стиль крыши для своего дома? Вы попали в нужное место. Вот все, что вам нужно знать о мансардных крышах.
Различные типы крыш
Когда дело доходит до конструкций крыш, существует множество вариантов на выбор.
Коллекция названий типов крыш с 3D-примерами для домостроения. Внешние формы строительства дома с векторной иллюстрацией форм образования и объяснения. Раздаточный материал для изучения архитектурыНесмотря на то, что различные дизайны могут помочь добавить характер вашему дому, есть четыре основных стиля, которые выделяются среди остальных. Вот краткий обзор этих популярных типов крыш.
Плоская крыша
Плоские крыши невероятно популярны для коммерческой недвижимости по всему миру. Это в первую очередь потому, что плоские крыши универсальны, просты в установке и значительно дешевле в установке на большом здании.
Плоские крыши также являются энергоэффективными и хорошо работают в коммерческих зданиях, где доступ к крыше имеет решающее значение для обслуживания блоков HVAC, которые обычно устанавливаются на крыше для экономии внутреннего пространства.
С другой стороны, основным недостатком является то, что плоские крыши плохо пропускают воду, что может привести к частым протечкам при большом количестве осадков (или, точнее, при небольшом количестве осадков). В коммерческих условиях этот недостаток, как правило, не представляет такого же риска для внутренней части здания, как в жилой установке, поэтому плюсы для коммерческих установок перевешивают минусы.
Двускатная крыша
черепица серого и черного цвета для домаДвускатная крыша является одним из самых популярных и экономичных стилей крыш. Этот тип крыши состоит из двух секций, которые могут сходиться посередине на пике. Этот тип крыши невероятно универсален, поскольку он может выдерживать сильный дождь и ветер по всему миру.
Вальмовая крыша
Крупный план вальмовой крыши из серого асбестоцементного волнистого листа с коньком из оцинкованной стали и вальмовым отливом на фоне серого облачного неба. Как показано на изображении стилей крыш выше, существует несколько подстилей вальмовой крыши, таких как крестообразная или пересекающаяся вальмовая. Традиционная вальмовая крыша похожа на двускатную, за исключением того, что крыша поднимается со всех четырех стен.
Мансардная крыша
Как упоминалось выше, мансардная крыша — это невероятно элегантный стиль крыши. Этот стиль крыши, по сути, представляет собой шатровую крышу с уклоном со всех сторон дома. Это придает крыше элегантный вид, который может поднять весь фасад собственности.
Крыша такого типа идеальна для тех, кто хочет увеличить пространство на чердаке. Это потому, что крыша поднимается почти вертикально. В дополнение к увеличению пространства, добавление слуховых окон на мансардную крышу дает больше естественного света и тепла в пространство.
Хотя этот стиль восходит к ранней французской архитектуре, он до сих пор невероятно популярен во всем мире. И хотя он ценится за свою эстетическую привлекательность, он предлагает много с точки зрения практичности. Тем не менее, этот стиль крыши сопряжен с определенными проблемами, о которых вы должны знать, прежде чем принимать окончательное решение.
Плюсы мансардных крыш
Если вы строите новый дом или реконструируете существующий дом и пытаетесь выбрать идеальный стиль крыши, вот несколько преимуществ выбора мансардной крыши для вашего дома.
1. Добавляет тонны полезной площади
Наиболее заметным преимуществом мансардной крыши является то, что сама крыша может помочь расширить ваше жилое пространство. Это связано с тем, что стиль крыши расширяет дом по вертикали с очень небольшим уклоном наверху, превращая ваш чердак в просто еще один этаж вашего дома.
Таким образом, мансардная крыша может стать отличным способом расширения вашего дома. Особенно, если вы находитесь в месте, где вы не хотите или не можете расширяться по горизонтали, эта крыша поможет вам увеличить пространство по вертикали.
Если вы хотите использовать дополнительное пространство для комнаты для медитаций, тренажерного зала, дополнительной спальни или апартаментов для супруга, установка мансардной крыши — идеальное решение.
2. Элегантный дизайн
бинарный комментарийКогда дело доходит до дизайна крыши, не так много стилей, которые сочетают в себе винтаж и элегантность мансардной крыши. Этот стиль восходит к ранней французской архитектуре и может помочь поднять весь фасад вашего дома. Мансардная крыша в буквальном смысле кричит о классе!
Этот уникальный дизайн не только добавит престижа вашему дому, но и поможет увеличить стоимость вашей недвижимости.
3. Идеально подходит для слухового окна
Если вы хотите добавить в свой дом слуховое окно, мансардные крыши — идеальный выбор. Это связано с тем, что вертикальный подъем крыши идеально подходит для установки слуховых окон. Невероятно крутой наклон крыши позволяет мансардному окну вести себя почти как стандартное окно внутри, обеспечивая утонченный вид слухового окна снаружи, давая вам лучшее из обоих миров.
Мансардные окна дополняют стиль мансардной крыши, делая внутреннее пространство более комфортным. С этой комбинацией вы даже не будете знать, что находитесь на чердаке, как в любой другой комнате или на этаже в доме.
4. Лучшее распределение тепла и света
Мансардные окна не только делают чердак частью дома, но и делают крышу более практичной. Это потому, что окна могут помочь впустить свет и тепло в пространство. Дополнительный свет может увеличить пространство, а тепло может уменьшить зависимость вашего дома от системы отопления.
Таким образом, вы сможете ежемесячно экономить на счетах за электроэнергию.
Минусы мансардных крыш
Мансардные крыши могут выглядеть потрясающе, но они также сопряжены с рядом проблем. Вот несколько минусов мансардных крыш, о которых вы должны знать.
1. Плохая устойчивость к атмосферным воздействиям
Хотя мансардные крыши выглядят потрясающе, они не рассчитаны на долговечность. Крутой уклон на краю крыши означает очень плавный уклон из стороны в сторону, что затрудняет соскальзывание снега, дождя и мусора. Это означает, что если в вашем районе в течение года выпадает много осадков, другие стили крыш, вероятно, обеспечат более длительный срок службы за счет превосходного дренажа.
Хотя верхняя часть мансардной крыши, как правило, не плоская, низкий угол все же может удерживать мусор и снег в холодные месяцы года. Затем они могут действовать как плотина, чтобы удерживать дождь или талый снег на крыше дольше, чем хотелось бы. Это важный недостаток, который следует учитывать, прежде чем выбрать крышу для своего дома.
2. Сложно построить
Строительство мансардной крыши не так просто, как других типов крыш. Это связано с тем, что уникальный дизайн может потребовать специальных разрешений и разрешений от местных властей. Получение разрешения на вашу крышу может стоить времени и денег, что усложняет весь процесс.
3. Высокая стоимость установки
Еще одним важным недостатком мансардных крыш, о которых следует помнить, является дороговизна их строительства. Мансардная крыша невероятно сложна. Они содержат несколько разных углов наклона и / или кривых, часто со слуховыми окнами, которые необходимо привязать к каждому из них.
Из-за этого крышу не так просто построить, она требует гораздо больше материала, приводит к большему количеству отходов и занимает значительно больше времени при установке, чем стандартная крыша. Все это эквивалентно большему количеству долларов.
4. Дороговизна в обслуживании
Как упоминалось выше, установка мансардной крыши сложна. Хотя в результате получается что-то уникальное и элегантное, дополнительные расходы распространяются не только на установку.
Как указывалось выше, вероятность повреждения от непогоды выше при таком стиле крыши, что означает более частый ремонт. Во время ремонта сложности, добавляемые этим стилем крыши, означают, что каждый из этих ремонтов, вероятно, будет стоить больше, чем на стандартной крыше.
Как выбрать правильную крышу для вашего дома
Найти правильную крышу для вашего дома невероятно важно, поскольку она определяет стиль и может добавить массу практичности вашему дому. Мансардные крыши — отличный выбор, если вы хотите использовать свой чердак в качестве еще одного жилого помещения, можете позволить себе дополнительные расходы и живете в районе, где вероятность технического обслуживания и проблем с погодой низка.
Мансардные крыши – это самый элегантный выбор для вашего дома. Хотя эти крыши могут быть не идеальными для погодных условий на Лонг-Айленде, они идеально подходят для того, чтобы максимально использовать ваше чердачное пространство.
Если вы не уверены, подходит ли мансардная крыша для ремонта или расширения вашего дома, и вам нужна помощь в выборе именно той крыши, которую вы хотите для своего дома, свяжитесь с нами! Наша команда опытных профессионалов поможет вам спроектировать идеальную крышу для вашего дома на Лонг-Айленде.
15 Величественные мансардные крыши – современный дайджест
Мансардная крыша, возможно, является самой отличительной чертой архитектуры Второй империи. Это архитектурное движение зародилось во Франции и распространилось по Европе и Северной Америке. Плоская крыша представляет собой двускатную шатровую крышу с крутыми скатами. Слуховые окна часто добавляются для создания дополнительной жилой площади.
Чтобы помочь нам лучше идентифицировать эту конструкцию крыши, давайте рассмотрим 15 изображений мансардной крыши в различных жилых, коммерческих и исторических зданиях.
1. Лувр
Фото: Ирина Ледяева | Image SourceТехнически это не первая мансардная крыша, но крыло Лувра, построенное по заказу Наполеона в 19 веке, является одним из самых ранних примеров этой эстетики. С рвением этот стиль распространился по всему городу во время ремонта Парижа и по всей Европе.
2. Parisian Maison
Image SourceЭтот сказочный парижский особняк в престижном районе Rue de l’Université представляет собой трехуровневое чудо. Мансардная крыша создает жилой третий этаж. Слуховые окна совмещены со ставнями по бокам окон первого и второго этажей.
3. Château de Maisons
Фото: Лайонел Аллорж | Image Source Этот замок, спроектированный архитектором, в честь которого названа мансардная крыша, был спроектирован Франсуа Мансаром в 17 веке. Архитектура французского барокко демонстрирует безупречную симметрию, баланс и пышное величие. В последующие годы дизайн Мансара стал образцом для других построек в стиле барокко.
4. Очаровательные парижские апартаменты
Фото: Джон Таунер | Image SourceБарон Осман — центральная фигура в модернизации Парижа в 19 веке. Его влияние можно увидеть в очаровательных многоквартирных домах вдоль парижских бульваров. Дополнительная жилая площадь, замаскированная мансардной крышей, служила налоговым убежищем в то время, когда налоги взимались по количеству этажей.
5. Palace Hotel в Испании
Фото: Кларк Ван Дер Бекен | Image SourceОтель Westin Palace, расположенный в самом сердце Мадрида, является символом города. Построен в 1912, мансардная крыша свидетельствует о распространении французского дизайна и влиянии на архитектуру по всей Европе.
6. Отремонтированный дом в Новой Англии
Источник изображения Кембридж Массачусетс не чужд исторической собственности. Построенный в 1870 году, последний список демонстрирует современную жизнь в историческом доме. Мансардная крыша скупо украшена навесными окнами.
7. Викторианская королева Анна в Канаде
Фото: Onasill Bill | Image SourceКанада также уступила эстетике мансардной крыши. В Онтарио этот кирпичный дом королевы Анны викторианской эпохи имеет деревянную гонтовую крышу и арочные верхние слуховые окна. Шестиугольная башня с плоской крышей согласуется с остальной частью мансардной крыши.
8. Рядные дома в викторианском стиле
Источник изображенияЛафайет-сквер в Сент-Луисе — национальный исторический район, в котором в последние годы появилось множество отреставрированных домов. Этот конкретный ряд викторианских домов был построен во время второй имперской волны архитектуры. Во всех домах есть мансардные окна с завитками в основании и карнизами на фронтонах. У одного даже есть гребень вдоль линии крыши, что отличает его от других.
9. Итальянец в Луисвилле
Источник изображения Этот дом в Кентукки в итальянском стиле с мансардной крышей. Кронштейны под карнизом, лепнина капота с завитками над окнами и двери в искусно обрамленных рамах типичны для итальянской архитектуры.
10. Здание суда General Grant Style
Фото: Дэвид Броссар | Image SourceАрхитектуру Второй империи иногда называют «стилем генерала Гранта» в честь президента Улисса С. Гранта. Этот стиль часто использовался во время правления Гранта и после Гражданской войны для федеральных зданий, зданий судов и правительственных учреждений. Здание суда Маскингама в Огайо, построенное в 1877 году, демонстрирует мансардную крышу, которая так часто встречается в зданиях в стиле генерала Гранта.
11. Загородная усадьба
Фото предоставлено: Freddy G | Image SourceРасположенный среди деревьев, этот загородный дом кажется очень просторным благодаря третьему этажу, скрытому под мансардной крышей. Влияние Второй империи не ограничивалось городскими районами. Стиль завоевал популярность по всей стране.
12. Джорджтаунское греческое возрождение
Фото: Пол Берк | Источник изображения Джорджтаун, Вашингтон, округ Колумбия — район, населенный 19очарование века. Этот дом в стиле греческого возрождения сохраняет классическую красоту с добавлением современных штрихов. Распашные окна и зубчатая лепнина под мансардной крышей выделены черно-белой цветовой гаммой.
13. Коммерческие здания
Фото: Майк Моцарт | Image SourceЭто не только блеск и гламур для мансардной крыши. Рестораны McDonald’s особенно полюбили этот образ на протяжении многих лет. В предыдущие десятилетия в этом стиле использовалось множество ресторанов и коммерческих зданий. Сегодня это в значительной степени редкость в новом строительстве.
14. Hollywood Regency
Источник изображенияАрхитектор из Лос-Анджелеса Джон Элгин Вульф использовал мансардную крышу во многих своих проектах в середине 20-го века. Шедевр Вульфа «Дом Рейнольдса» имеет довольно узкий и преувеличенный парадный вход. Голубая металлическая мансардная крыша крутая с небольшим изгибом у основания.
15. Стиль голливудского регентства
Источник изображения Почти за 31 миллион долларов энтузиасты Джона Вульфа могут приобрести этот дом 1959 года в стиле голливудского регентства.
